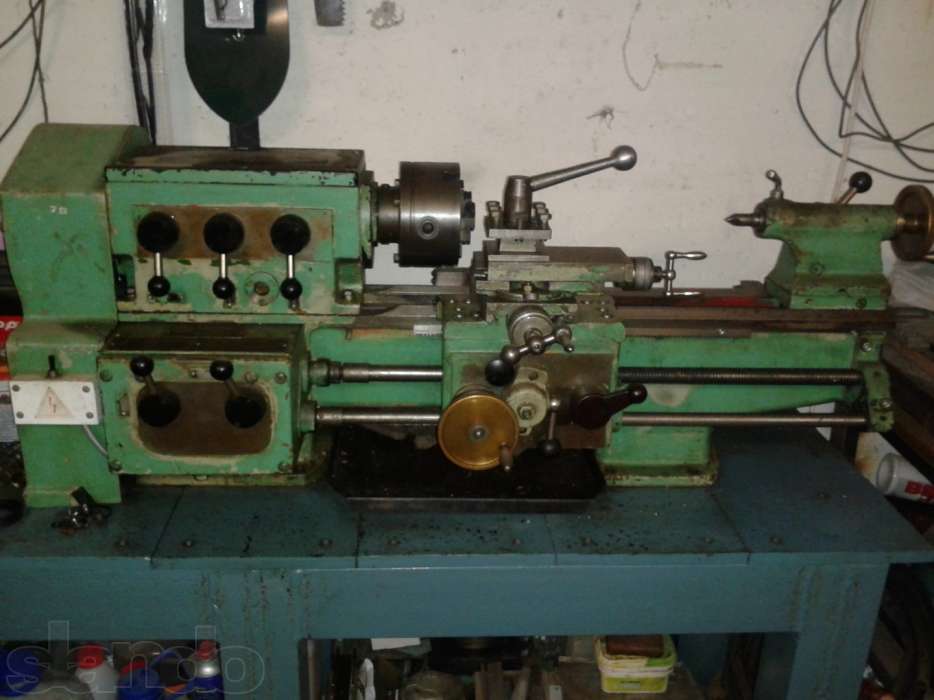

ТВ-4 (ТВ4) Станок токарно-винторезный учебный. Назначение, область применения

Токарно-винторезный станок ТВ-4 заменил в производстве устаревшие первые школьные токарно-винторезные станки ТВШ-2 и ТВШ-3 (ТВ-3) и выпускался в 70-х годах прошлого века. Станок ТВ-4 был заменен на более совершенную модель ТВ-6

Токарный станок ТВ-4 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Учебный токарно-винторезный станк ТВ-4, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей шпинделя, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок позволяет производить следующие виды токарных работ:

• Проточку и расточку цилиндрических и конических поверхностей
• Подрезку торцов
• Отрезку
• Нарезание метрических резьб
• Сверление и ряд других работ

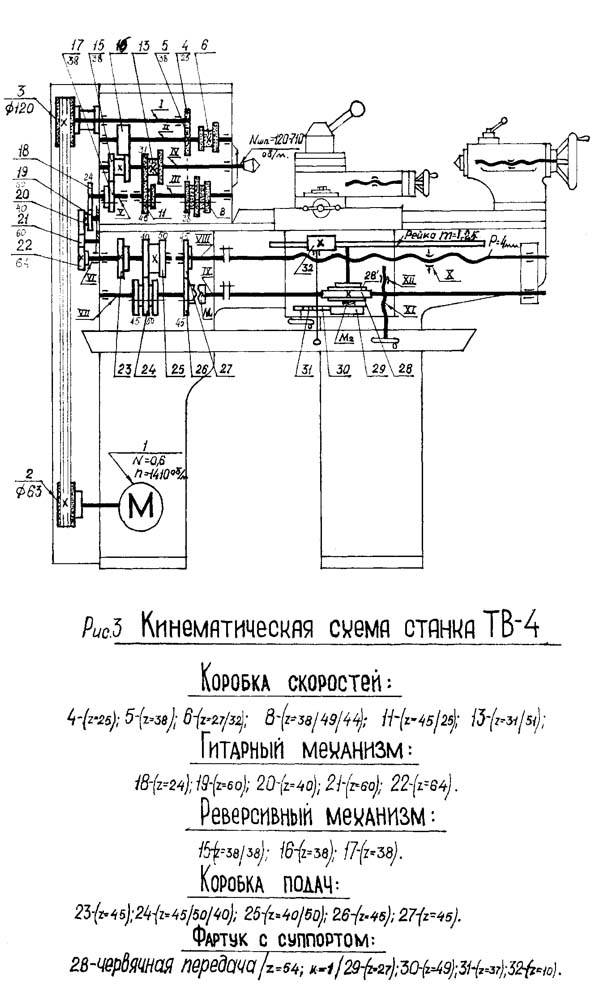

Принцип работы и особенности конструкции станка

Передний конец шпинделя станка ТВ-4 имеет резьбу М36х4 для установки промежуточного фланца с патроном (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-4 — Ø100 мм.

Шпиндель токарного станка ТВ-4 получает 6 ступеней вращения (120, 160, 230, 375, 500, 710 об/мин) от коробки скоростей в передней бабке.

Коробка скоростей за счет переключения шестерен позволяет понизить частоту вращения шпинделя, необходимую для резьбонарезания метчиками, а также для тяжелых работ, требующих повышенного крутящего момента. Повышенная скорость шпинделя используется для чистовых работ.

Привод станка осуществляется от асинхронного электродвигателя ~220 В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

Коробка подач обеспечивает 3 скорости подач суппорта и может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей.

Ходовой винт включается при нарезании резьб. Скорость ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его). Направление вращения ходового винта задается левой рукояткой на передней бабке.

Ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-4 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляной ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Основные технические характеристики школьного токарно-винторезного станка ТВ-4

Изготовитель — г. Ростов на Дону. Основные параметры станка — в соответствии с ГОСТ 18097-93. Станки токарно-винторезные и токарные. Основные размеры. Нормы точности.

• Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 200, мм
• Наибольший диаметр заготовки типа Вал, обрабатываемой над верхней частью суппорта — Ø 125 мм
• Расстояние между центрами — 350 мм
• Наибольшая длина обтачивания — 300 мм
• Мощность электродвигателя — 0,6 кВт
• Вес станка полный — 280 кг

Шпиндель токарно-винторезного станка ТВ-4

• Конец шпинделя резбовой — М36х4
• Диаметр отверстия в шпинделе — Ø 16 мм
• Наибольший диаметр обрабатываемого прутка — Ø 15 мм
• Пределы чисел оборотов шпинделя в минуту — (6 ступеней) 120, 160, 230, 375, 500, 710 об/мин
• Диаметр стандартного патрона — Ø 100 мм

Подачи и резьбы токарно-винторезного станка ТВ-4

• Пределы продольных подач: — (3 шага) 0,08; 0,1; 0,12 мм/об
• Пределы шагов резьб метрических — (3 шага) 0,8; 1; 1,25 мм

Любительское оборудование

Обработка деталей на ТВС под любительские потребности невозможна, когда в вашем распоряжении 1-2 резца. Творческая работа непредсказуемо затянется, если придётся самостоятельно подыскивать ремни, шестерни или валы. Ремонтопригодность и комплектация – основные моменты, заслуживающие внимания пользователя токарного оборудования начального уровня.

1. Калибр СТМН-550/350 – от 41 000 руб.

Лёгкий и компактный станок начального класса позволяет выполнять весь спектр работ «взрослых» моделей. Сборка и настройка в соответствии с инструкцией гарантируют точность работы. Предварительная подготовка заготовки, съём стружки не более 0.2 мм за один проход, ТО через каждые 50 часов работы положительно сказывается на состоянии оборудования. Вплоть до того, что рабочий ресурс может превысить заявленные производителем 3 года. Личный «краш-тест» с увеличением нагрузки сверх рекомендованной, привел к отключению двигателя. Так электронная система защиты предотвращает чрезмерный износ пластиковых шестерёнок и выгорание обмоток электромотора.

Характеристики СТМН-550/350

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	180
Расстояние между центрами, мм	350
Диаметр сквозного отверстия шпинделя, мм	20
Частота оборотов, об/мин	0 — 2500
Вес, кг	40
Особенности базовой комплектации	Резиновые ножки; Пластиковые рукоятки; Набор шестигранников и раздвижной гаечный ключ; 3-х кулачковый патрон с прямыми и обратными кулачками; Конус Морзе №2; комплект шестерёнок для нарезания резьбы
Родина бренда/страна производитель	Россия/ Китай

На следующем видео автор рассказывает о впечатлениях работы на этом станке. Так же поделился о своих небольших доработках, которые сделал за время владения агрегатом:

2. Кратон MML-01 – от 52 169 руб.

Очередная вариация увлекательного конструктора на тему ТВС российско-китайского производства. Станок получил известность за счёт коллекции резцов, набора шестерёнок для настройки автоподачи суппорта и ремонтопригодности. По мере сборки оборудования необходимо удалять с деталей консервирующий состав. Соблюдайте рекомендованную периодичность нанесения смазки и периодически проверяйте положение деталей привода. До первого запуска под нагрузкой имеет смысл разобрать корпус передней бабки и надёжно затянуть винт крепления вилки, меняющей положение шестерёнок первичного вала. Эта простая операция убережёт вас от серьёзных последствий, вызванных попаданием выкрутившейся мелочёвки в жерла работающего механизма. Косяк этого ТВС — пластиковые шестерни, которые ломаются при неаккуратной эксплуатации.  Проблема решается заменой на чугунные.

Характеристики КРАТОН MML-01

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	180
Расстояние между центрами, мм	300
Диаметр сквозного отверстия шпинделя, мм	16
Частота оборотов, об/мин	50 — 2500
Вес, кг	38
Особенности базовой комплектации	Набор из 11 резцов; Набор ключей; 2 сменных шестерёнчатых вала; 9 шестерен для гитары станка; стандартные и обратные кулачки шпинделя; подсветка; защитные кожухи; маслёнка
Разработка/ производство	Россия/ Китай

Привожу видео — отзыв владельца этого аппарата после месяца эксплуатации. Автор поделился полезными мелкими доработками:

3. Корвет 402 – от 77 529 руб.

Несмотря на некоторое сходство тактико-технических характеристик, воронежский Энкор выделяется на фоне других лёгких ТВС, произведённых в КНР. О чем честно сообщается пользователю на первой странице инструкции. Среди прочих отличий я отмечу удлинённую базу и качественные комплектующие. Благодаря чему рекомендованная глубина съёма стружки составляет 0.2 мм, максимальная 0.3 мм. Ни у одного станка, из числа ближайших аналогов, нет такой возможности. Увеличенные габариты рабочей зоны и настоящие 0.75 кВт однофазного двигателя, в полной мере покрывают потребности домашнего мастера. Большой вес снижает вибрацию и увеличивает устойчивость настольного станка.

Характеристики Корвет 402

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	220
Расстояние между центрами, мм	500
Диаметр сквозного отверстия шпинделя, мм	20
Частота оборотов, об/мин	100, 250, 350, 500, 900, 1800
Вес, кг	105
Особенности базовой комплектации	Набор ключей и отвёрток; обратные кулачки; маслёнка; комплект из 7 шестерней для работы с резьбами
Разработка/ производство	Россия/ Китай

Вот обзор этого станка. Приводятся ТТХ агрегата, продемонстрирован его функционал:

https://youtube.com/watch?v=7Ltp3drNlyg

Основные технические характеристики станка ТВ-4

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60…1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60…1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±45°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400

Список литературы

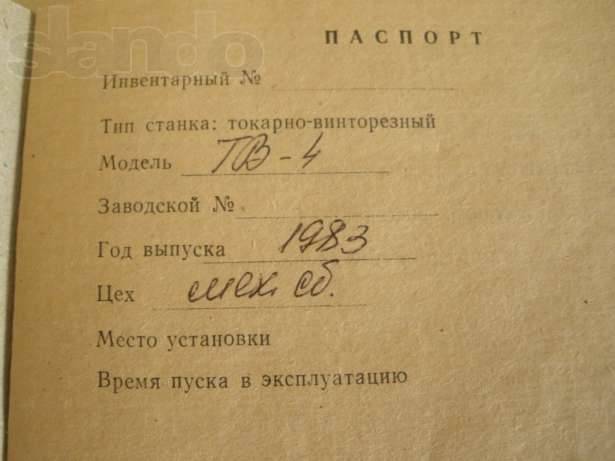

Паспорт токарно-винторезного станка ТВ-4, 1969 Токарно-винторезный станок, модель ТВ-4. Руководство по уходу и обслуживанию, ГлавУчТехПром, 1973

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Оглоблин А.Н. Основы токарного дела, 1967

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

• Токарный станок ТВ-4. Видео
• Школьные токарные станки. Обзор
• Классификация и основные характеристики станков токарной группы
• Выбор подходящего станка для металлообработки
• Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
• Графические знаки для токарных станков
• Фрикционная муфта токарно-винторезного станка
• Методика проверки и испытания токарно-винторезных станков на точность
• Справочник заводов производителей токарных станков
• Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Расположение составных частей и органов управления

Токарный станок ВТ 3 имеет литую станину коробчатой формы, на которой крепятся все узлы агрегата:

• передняя бабка;
• гитара;
• коробка подач;
• передаточный механизм;
• суппорт;
• фартук;
• ходовой вал и винт;
• корыто для стружки;
• защитный кожух;
• задняя бабка;
• электродвигатель.

Станина сверху имеет направляющие для перемещения суппорта и задней бабки. Между опорами передней стойки внизу установлен двигатель. Он соединен с ведущим валом коробки скоростей ременной передачей. Шпиндель получает вращение посредством зубчатого зацепления с блоком шестерен.

Коробка подач соединяется с приводом через передаточный механизм. Она позволяет нарезать резьбу трех типоразмеров. Сменные шестерни не входят в комплект станка. Количество подач ограничено тремя.

На корпусе передней бабки расположены рукоятки:

• переключения скорости вращения шпинделя;
• включения ходового винта;
• реверса – изменение направления вращения ходового винта;
• включения ходового винта и вала.

Ниже находится рукоятка переключения шага резьбы и величины подачи.

Фартук расположен в передней части суппорта. Его механизм, состоящий из муфт и зубчатых зацеплений, превращает вращательное движение винта и вала в поступательное, продольное.

На фартуке расположены:

• маховик ручного продольного перемещения;
• рукоятка включения механической подачи;
• ручка включения подачи винтом.

Четыре каретки на суппорте обеспечивают поперечное и продольное перемещение резца относительно детали, поворот инструмента при нарезке конусов и снятии фасок. Рукоятка сверху над резцедержкой закрепляет инструмент в нужном положении. Резец зажимается болтами вручную. В оси вращения выставляется пластинами, подкладываемыми под стебель. Кнопочный блок пуска станка находится на передней стойке ниже корыта под стружку.

3 Простейшая модернизация токарно-винторезной установки

Рассматриваемый школьный станок при желании можно сделать более мощным и эффективным в работе. Но, конечно же, в условиях школьных мастерских его модернизация силами учащихся и их преподавателей преследовала совсем иную цель, которая заключалась в повышении безопасности эксплуатации агрегата.

Суть в том, что на ТВ 4 отсутствуют специальные ограждения, выполняющие защитную функцию (на более поздних школьных агрегатах, например, на станке ТВ-6, они уже устанавливались на заводе). Именно такие дополнительные ограждения обычно и делали школьники своими собственными силами. Они брали 4–6-миллиметровое оргстекло, вырезали из него стойку и смотровое окошко. Соединяли эти элементы при помощи 20–30-сантиметровой рояльной петли, располагая окно таким образом, чтобы его вращение было ограниченным в сторону участка выполнения токарных работ. При такой элементарной компоновке нет необходимости делать упоры для фиксации смотрового окошка.

Полученную защитную конструкцию крепили к каретке, используя стандартные кронштейны. Один вставлялся в поперечные салазки, другой – в отверстие от ограждения (естественно, места крепления нужно было просверлить дополнительно). Подобная защита значительно увеличивает безопасность школьников, работающих на ТВ 4. Причем паспорт на станок позволял производить подобные его улучшения.

Оглавление

фото:токарный станок ТВ 6

Токарный станок ТВ 6 предназначен для обучения школьников и студентов основам токарного дела, изготовлению простых деталей в условиях единичного производства.

ТВ 6, как токарный станок ТВ 4 и токарный станок ТВ 16 позволяет выполнять следующие токарные операции:

• Наружное и внутреннее точение цилиндрических и конических поверхностей
• Нарезание резьбы, как резцом, так и метчиком
• Сверление и рассверливание отверстий
• Торцевание и отрезку деталей и т.д.

Органы управления токарного станка ТВ 6

1. Ручка установки частоты вращения шпиндельной бабки;
2. Ручка установки частоты вращения шпиндельной бабки;
3. Ручка изменения направления подачи;
4. Ручка установки подачи и шага нарезаемой резьбы;
5. Ручка включения ходового валика и винта;
6. Ручное перемещение продольной каретки;
7. Включение реечной шестерни;
8. Включение продольной механической подачи;
9. Включение гайки ходового винта;
10. Ручное перемещение поперечных салазок;
11. Ручное перемещение верхних салазок;
12. Крепление резцовой головки;
13. Крепление пиноли задней бабки;
14. Перемещение пиноли задней бабки;
15. Фиксация задней бабки к направляющим станины;
16. Местное освещение;
17. Включение сети;
18. Блок управления

фото:органы управления токарного станка

Устройство токарного станка ТВ 6

1. Передняя бабка;
2. Гитара сменных зубчатых колес;
3. Коробка подач;
4. Фартук;
5. Суппорт;
6. Задняя бабка;
7. Станина;
8. Электрооборудование;
9. Задняя тумба;
10. Передняя тумба;
11. Защитный кожух

фото:устройство токарного станка

фото:кинематическая схема токарного станка

фото:электрическая схема токарного станка

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Основные технические характеристики станка ТВ-4

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60…1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60…1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±45°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400
