Как собрать виброплиту своими силами
Материалы и инструменты
Завершающие работы
После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.
После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.
Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.
Трамбовка грунта
В прошлой части я уже останавливался на том, какой грунт засыпать внутрь ленты фундамента. Теперь поговорим о трамбовке.
Грунт, который вы будете засыпать в пазухи фундамента, будет разрыхленным. Не тронутый грунт (строители говорят «в материке») плотнее в 1,2 -1,5 раз и его несущая способность выше.
И если его не трамбовать, то грунт будет потихоньку со временем садится. А значит будут появляться трещины между полом и стеной. А если очень не повезет, то и плита пола может лопнуть.
Поэтому трамбовать нужно обязательно!
У «самостройщиков» есть три вида уплотнения грунта:
Проливка водой
Проливка водой — это долгая операция, хоть и физически не тяжелая при свободном доступе к воде. Берете шланг, включаете воду и заливаете водой всю карту фундамента. Не поливаете как цветы и деревья, а именно заливаете!
Проливка водой грунта
Воды должно быть много, очень много. Потому что капли воды находят мельчайшие щели и по ним устремляются, захватывая мельчайшие песчинки с собой. И так трамбуется грунт в естественно виде, только этот процесс очень долгий.
Но нужно делать проливку без фанатизма, а то еще фундамент подмоете.
После проливки грунт нужно просушить несколько дней. Потом можно укладывать следующий слой до 10 см. И снова проливка.
В общем, это очень долгая процедура.
Трамбование грунта
Есть простое приспособление для трамбовки грунта— это пара сбитых досок, сверху приделывается ручка, а снизу доска для увеличения площади. Вы берете такую трамбовку, поднимаете и с усилием бьете ей по земле.
Ручная трамбовка из круглого леса
Часто строители говорят, что так только гоняется земля в разные стороны, а земля типа не трамбуется. Ответственно заявляю: трамбуется и трамбуется хорошо. Больше 5-10 см грунта вы не пробьете, но и каток не пробьет больше 20 см.
Такая ручная трамбовка подойдет только для мягкого грунта типа суглинка или глины. Для щебня этого уже будет мало, лучше использовать виброплиту.
Ну и физически очень трудно трамбовать ручной трамбовкой дольше 5-10 минут или 2-5 м2.
Есть еще виброплиты, которые стоят приличных денег. Сейчас есть куча фирм по прокату дорого строительного оборудования, так что взять такую плиту в аренду на день совершенно не проблема. Нужен только паспорт с пропиской в залог, да 1,2 — 1,5 тысячи рублей. Ну и бензин (или электричество).
Электрическая трамбовка проще, но к ней всегда тянется провод, что очень неудобно. И слабее они, если работает от 220 В. Я встречал на 380 В «шлеп-ногу», которая очень даже прилично трамбовала.
Электрическая трамбовка или «шлеп-нога»
Бензиновая трамбовка требует бензина и при запуске капризна. Но трамбуют такие плиты очень даже хорошо. Сила удара около 80 кг/см2, что очень прилично.
Уплотнение бензиновой вибротрамбовкой
Виброплитой достаточно 3-5 проходов в каждую сторону для слоя. Она пробивает те же 10 см, но существенно лучше и быстрее ручной трамбовки.
Смешанный метод
Можно делать смешанный метод проливкой и трамбовкой: сначала проливаете, потом трамбуете мокрый грунт. После трамбовки можно еще пролить дополнительно. А на следующий день засыпать еще один слой и повторить пролив и трамбовку.
Учтите, что слишком мокрый грунт хорошо липнет к плите. Так что не переборщите.
Если все-таки слишком много налили воды, то просыпьте слой песка. Песок не так налипает.
Виброплита своими руками с электродвигателем чертеж
При выполнении различного рода строительных и ландшафтных работ всегда требуется уплотнить грунт, для чего используется специализированное мощное оборудование. Сделанная своими руками виброплита позволит сэкономить на покупке профессиональной техники, при этом такие агрегаты отличаются простотой исполнения, качеством, надёжностью и функциональностью.
Описание техники
Виброплита представляет собой строительный инструмент, который используется для утрамбовки щебня, грунта, песка, асфальта и различных иных сыпучих материалов.
Без использования таких агрегатов невозможно будет качественно залить фундамент, сделать садовую дорожку, выровнять поверхность для обустройства лужайки и газона.
Сегодня в продаже можно найти различные модели техники с разными параметрами, принципом работы и стоимостью.
Принцип работы такого оборудования чрезвычайно прост. На тяжёлой рабочей платформе устанавливается вибратор, на который монтируется двигатель. С вибратором привод соединен ременной передачей или муфтой.
В процессе работы двигатель создает многочисленные вращательные движения, которые передаются вибратору и преобразуются в низкочастотные колебания.
Такие импульсы передаются тяжёлой плите, которая утромбовывает материалы.
Отдельные модификации оснащаются передним и задним реверсным ходом, что позволяет с удобством работать в узких котлованах и траншеях.
А вот при использовании чугунных заготовок такие плиты могут покрываться трещинами, быстро выходить из строя, результатом чего становится дорогой ремонт.
Виброплиты в зависимости от используемого двигателя принято разделять на несколько категорий:
При небольшом объеме работ отличным вариантом станет электрическая виброплита, которая сочетает доступную стоимость, мощность и универсальность использования. А вот модификации, оснащенные дизельными и бензиновыми двигателями, предназначены в первую очередь для профессионального использования, отличаются мобильностью, увеличенной мощностью и функциональностью.
В зависимости от своей массы такое оборудование принято разделять на следующие категории:
- Легкие — до 75 килограмм.
- Универсальные — 75−90 килограмм.
- Среднетяжелые — 90−140 килограмм.
- Тяжёлые — 140 килограмм и более.
Каждое оборудование предназначается для выполнения тех или иных работ. Например, легкие виброплиты используются для трамбовки тротуарной плитки и ландшафтных работ.
Универсальные модели отлично справляются с вибротрамбовкой песка, гравия, с помощью такой техники можно утрамбовать песок, выполнить ямочный ремонт асфальта и различного рода ландшафтные работы.
Тяжёлая техника может использоваться для послойной утрамбовки и укладки дорожного полотна, виброгалтовки траншеи и подготовки участка к закладке фундамента.
Даже простейшие универсальные и лёгкие электрические виброколонки могут иметь стоимость в 50 000 рублей и более, что уже говорить о профессиональном оборудовании, которое оценивается в 100−200 тысяч рублей.
Поэтому многие домовладельцы, которым необходимо выполнять различного рода строительные работы, укладывать пешеходные дорожки и выравнивать основание для газона, самостоятельно конструируют виброплиты с бензиновым двигателем.
Несмотря на кажущуюся сложность такого оборудования, его вполне по силам изготовить самостоятельно.
Виброплита из мотоблока
Проще всего выполнить такое оборудование для утрамбовки грунта из старого мотоблока. Техника будет отличаться функциональностью, необходимой мощностью и простотой в эксплуатации.
Для изготовления своими руками самодельной виброплиты потребуется привод от неиспользуемого мотоблока и прочная металлическая рама.
Всё что потребуется сделать — это изготовить прочную и тяжёлую рабочую площадку, выполнить которую можно из чугунных или стальных заготовок.
Края у рабочей площадки загибают на несколько сантиметров, что упростит работу с агрегатом, не позволяя ему при уплотнении грунта закапываться в почву.
Монтировать раму и двигатель от мотоблока к рабочей пластине можно как при помощи швеллеров, так и с использованием подушек от автомобильного двигателя. В последнем случае удается обеспечить качественную передачу колебательного движения от привода к тяжёлой металлической пластинке.
Правильный уход
Большинство мотоблоков оснащаются бензиновыми или дизельными двигателями, поэтому, выполнив виброплиту с таким приводом, необходимо будет обеспечить соответствующий уход за изготовленным оборудованием. Продлить срок службы агрегата с бензиновым или дизельным двигателем можно соблюдая следующие правила:
Как сделать самому: пошаговая сборка
Рассмотрим процесс, как самому сделать самодельную виброплиту для уплотнения грунта. Порядок действий:
С помощью болгарки вырезается плита (основание). Размер выбирается исходя из собственных представлений, рекомендуется придерживаться среднего значения 60*40 см.
По краям делаются надрезы на расстоянии 7 см (спереди) и 5 см (сзади), на глубину около 5 мм. По линии надрезов края отгибают вверх на 25°, чтобы плита не цеплялась за грунт и не вязла.
На верхнюю часть плиты привариваются два куска швеллера, усиливающие основание и края. Необходимо следить за тем, чтобы они находились в одной плоскости.
С задней стороны в швеллерах сверлятся или прожигаются сварочным электродом отверстия для крепления двигателя. При необходимости предварительно приваривается металлическая площадка с монтажными отверстиями.
Установка двигателя производится с использованием резиновых подушек.
Устанавливаются проушины для крепления рукоятки.
Ротор с эксцентриком изготавливается отдельно и устанавливается на плиту в готовом (собранном) виде. Он представляет собой вал, установленный в ступицы. Одна из них глухая, вторая – проходная. Сквозь нее проходит отрезок вала, на который устанавливается шкив. Необходимо обеспечить соосность шкивов, иначе приводные ремни придется менять каждую смену.
Натяжное устройство крепится к раме в удобном для использования месте. Обычно оно устанавливается в середине, между шкивами, в точке максимального провисания ремня
Важно обеспечить размещение всех шкивов и натяжного ролика в одной плоскости.
Рекомендуется закрыть вращающийся ротор защитным кожухом, чтобы исключить возможность травм.
Устанавливается рукоятка, производится пробный запуск виброплиты, проверяется работоспособность. Устраняются обнаруженные неполадки или изъяны, вносятся необходимые поправки.
Запуск виброплиты в эксплуатацию возможен только после полного устранения всех недостатков. Редко кому удается с первого раза получить ожидаемый результат, но после исправлений обычно установка начинает работать в нужном режиме. Основная настройка заключается в определении оптимальной величины эксцентрика и выборе скоростного режима работы.
Самодельная виброплита, какой бы она ни получилась, обеспечит значительно лучший результат, чем попытки утрамбовать слой засыпки вручную. Все обнаруженные недостатки будут устранены, по мере эксплуатации появятся дополнения или улучшения конструкции. Окончательный результат способен потягаться с промышленными образцами, если не опередить их по эффективности и качеству работы.
Основным преимуществом самодельных устройств является возможность в любой момент исправить или изменить конструкцию, внести дополнительные элементы. С готовыми виброплитами такие действия невозможны, поскольку конструкция подобных технических средств редко позволяет вносить изменения. Качество и скорость трудоемких операций с сыпучими материалами заслуживают усилий и времени, затраченных на создание самодельных установок.
Ранней весной, когда температура поднимается выше нулевой отметки, начинают оживать дачные и приусадебные участки. Кто-то занимается садовыми работами и подготовкой к посадкам, а некоторые затеяли ремонт или строительство. Как правило, без земляных работ не обходится: то дорожку утрамбовать под плитку, то в канаве дно укрепить. Здесь на помощь придёт виброплита, изготовленная своими руками и по собственному чертежу.
Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.
Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.
Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.
Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:
- Смещённым балластом через привод создаваемая вибрация передаётся на железное основание – подошву.
- Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.
Как правильно пользоваться?
Вибромашина ручного типа применяется для разнообразных целей, таких как трамбовка щебня, с помощью техники уплотняется песок, трамбуется глина. Нередко можно увидеть, как выполняется укладка тротуарной плитки с помощью такой техники. Чтобы использовать максимальные возможности оборудования, предварительно изучается инструкция по эксплуатации. Рассмотрим применение виброплиты на примере комплексной работы по укладке тротуарной плитки.
- Подготовительный этап – определяют контуры дорожки, где будет размещаться тротуарная плитка. Расставляют маячки, которые учитывают все неровности рельефа поверхности для укладки.
- Выполнение планировки – снимают верхний слой почвы и насыпают мелкий гравий.
- Выполнение дренажа – чтобы влага не воздействовала на плитку, делается утрамбовка дренажного слоя так, чтобы он был влагонепроницаемым.
- Ограничение бордюрами – для этого по краям дорожки устанавливают бордюрный камень, который будет ограничивать подвижность элементов плитки.
- Насыпка песчаного слоя – это нужно для выравнивания рабочей поверхности. Песок также подлежит утрамбовыванию, а его слой составляет 40-50 мм.
- Укладка плитки – на этом этапе по поверхности песка выкладывают ровными рядками плитку.
- Утрамбовывание плитки в грунте – для этой цели на подошву виброплиты монтируют демпфирующий коврик из полиуретана.
После того как тротуарная плитка будет окончательно уложена и по ней пройдутся виброплитой, для заделки зазоров между плиткой поверх нее насыпают новый слой сухого песка. Выполнение строительных или укладочных работ с применением вибротрамбовочной ручной техники требует выполнения некоторых правил, чтобы работа была выполнена качественно, а техника прослужила как можно дольше.
Выполнение работ необходимо вести планомерно
Важно завести виброплиту и дать двигателю немного поработать на холостых оборотах, после чего можно приступать к уплотнению поверхности грунта. При этом следует все время следить, чтобы натяжка ремня была правильной, при ослаблении или разрыве ременной тяги процесс трамбования выполнять невозможно
В процессе работы бывает так, что требуется уплотнить несколько слоев подушки из грунта
Каждый слой нужно обрабатывать отдельно, причем высота такого слоя должна соответствовать характеристике трамбовочной машины. Если слой будет больше, чем заявлено в возможностях техники, то его качественного уплотнения не получится. Потребуется снимать верхнюю часть подушки, утрамбовывать первый слой, затем поверх него насыпать следующий слой и снова выполнять уплотнение. Так делают до тех пор, пока вся толщина подушки не будет обработана.
Количество проходов по каждому уплотняемому слою должно быть не менее 5-6 раз.
Покупка агрегата
Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.
На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.
Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.
Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.
Российские изделия от , «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.
Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.
Применение вибромашины актуально не только при работе с песчаными грунтами, но и при уплотнении щебня
Хотите узнать, как собирается виброплита своими руками? Я расскажу, какие нужны материалы и инструменты и дам пошаговую инструкцию сборки. А также объясню ее принцип действия и познакомлю с разновидностями данного оборудования.
Конструкция виброплит
Основной частью и рабочей поверхностью является сама основная плита. Дальнейшая конструкция выстраивается именно по рабочей плите. Вибровозбудитель приводит плиту в действие. Состоит он из одного или нескольких валов и цилиндрического корпуса. В одновальных конструкциях предусмотрено движение машины только в одном направлении. Двухвальные являются реверсивными. Также к плите крепится моторная рама, на которую устанавливается двигатель. Если машина предназначена для трамбовки асфальта, то конструкция будет дополнена баком с водой.
В большинстве моделей управление выполняются вручную, то есть конструкция предполагает наличие ручки. Чтобы работа была безопасной, а вибрация в руки оператора — безопасной, на ручке обязательна должна быть виброзащитная накладка. Машины без ручки управляются дистанционно.
Виброплита устроена максимально просто и требует должно ухода, потому что работа в экстремальных и сложных условиях может быстро вывести агрегат из строя.
Изготовление трамбовочной плиты
Плита для вибрационной трамбовки может быть изготовлена на заводе или сделана своими руками из металлического листа толщиной не менее 8 мм. Самодельная виброплита должна обеспечить такой вес устройства, который даст плотное прилегание к обрабатываемой поверхности.
Ровная стальная плита при перемещении по грунту или бетонной смеси будет постоянно цепляться за неровную поверхность. Чтобы избежать этого, передний и задний край плиты немного загибают вверх, получая конструкцию, напоминающую санки. Для этого, немного отступив от края, нужно сделать надрез в металле на глубину 5-6 мм с помощью болгарки и загнуть полосу. На другом крае листа также повторите эту операцию. Линию соприкосновения после сгиба необходимо проварить электросваркой.
Для установки двигателя и вибрационного механизма на платформу нужно закрепить опорную раму. Она может быть сделана из двух установленных кусков металлического швеллера. Их необходимо установить параллельно друг другу поперечно оси трамбовочной платформы. Просверлите в них крепежные отверстия для двигателя и вибратора и приварите электросваркой.
Конструкция механизма
Основной элемент виброплиты, с которого начинается создание установки – металлическое основание.
Существуют стальные и чугунные образцы, однако, в домашних условиях применение чугуна нецелесообразно.
Он способен дать трещину, не поддается сварке, хрупок.
Обычно используют стальной лист толщиной от 8 мм. На поверхность основания устанавливают дополнительные элементы для увеличения массы.
Они же служат основанием для установки двигателя и вибрационного механизма. В большинстве случаев это обычный вал, установленный на двух подшипниках, на котором в продольном направлении крепится груз. Вращение вала создает вынуждающую силу, за счет собственного веса и инерционного усилия образующую частые кратковременные нагрузки на грунт.
Эффективность работы виброплиты зависит от веса, площади основания и режима вращения эксцентрикового вала. Слишком просторная плита не способна создавать большое давление, поскольку вес установки распределяется по площади и снижает удельное давление.
Небольшое основание дает большую эффективность, но воздействует слишком избирательно, точечно. Такой режим не позволяет получить равномерное уплотнение грунта по всей площади участка. Вращение эксцентрикового вала создает значительную нагрузку на все конструкционные элементы. Слишком интенсивная вибрация способна разрушить виброплиту, оказать негативное влияние на работу двигателя, отрицательно сказывается на самочувствии работника.

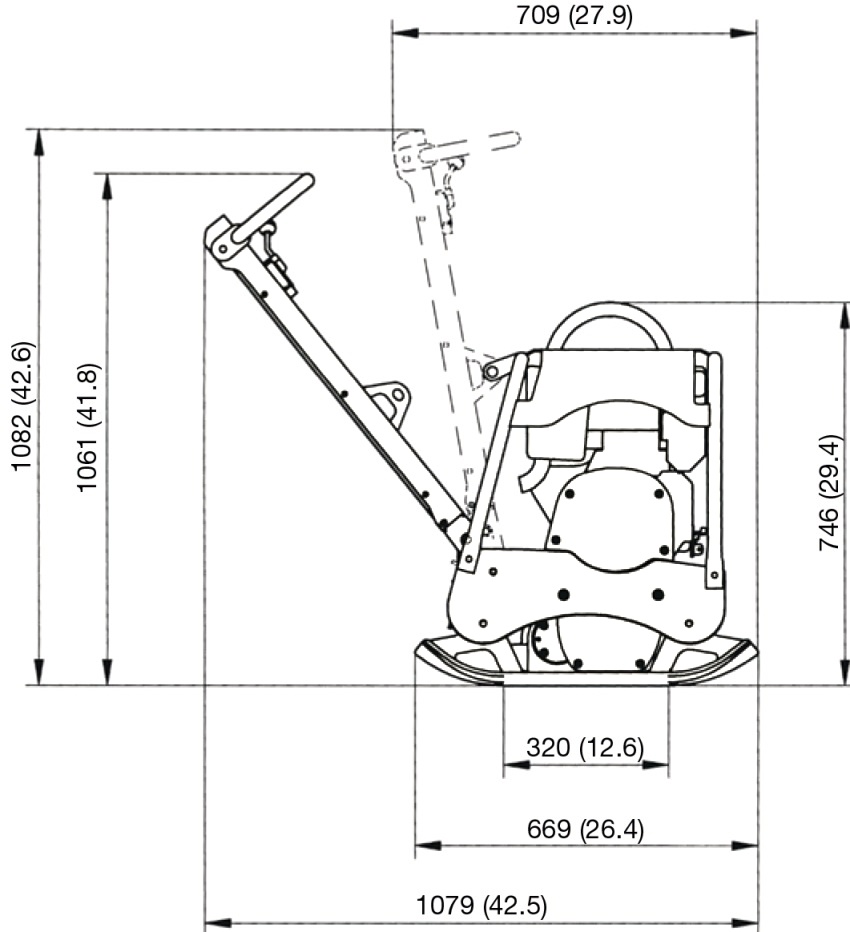

Пример чертежа виброплиты бензиновой:
Самодельная виброплита
Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.
Преимущества самоделки
Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:
Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
- Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
- О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
- Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.
Выбор тягового устройства
В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.
Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.
Материалы и приспособления
Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:
- Бензиновый мотор.
- Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
- Два куска швеллера.
- 4 болта на 12.
- Трубка для рукоятки — подбирается по размеру ладони.
- Амортизаторы от автомобильного мотора.
- 2 колеса.
В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:
- Аппарат для сварки и электроды.
- УШМ и диски к ней.
- Сверловочное приспособление (дрель или станок).
- Молоток или небольшая кувалда.
- Линейка, мел или чертилка, рулетка.
- Защитные средства: маска сварщика, очки, перчатки.
Изготовление вибростола
В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.
Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.
На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.
