Грузоподъемные машины и механизмы

Классификация

Башенные краны классифицируются по следующим показателям:

  • области решаемых задач и сфере применения;
  • грузоподъёмности;
  • типу смонтированной башни;
  • виду установленной стрелы;
  • виду ходовой части;
  • мобильности.

Основными сферами применения являются:

  • строительство объектов различного назначения (жилые дома, промышленные объекты, гидротехнические сооружения и много другое);
  • погрузка, разгрузка, перемещение груза к месту проведения работ.

Грузоподъёмность крана зависит от грузового момента, на который рассчитан данный агрегат. Например, для грузового момента, равного 10 тм, грузоподъёмность составляет 15 т, для 40 тм она уже достигает 80 т, а при 120 тм общая грузоподъёмность равна 250 т.

По мобильности такой механизм бывает стационарный или передвижной. Степень его передвижения зависит от вида ходовой части.

В зависимости от конструкции каждый кран имеет свои достоинства и недостатки. Достоинства определяются техническими характеристиками, которые указывает производитель. К недостаткам относятся те ограничения, при которых кран не в состоянии выполнять свои функции. Обычно это связано с грузоподъёмностью, мобильностью, величиной финансовых затрат на его эксплуатацию

По типу башни

Для современных изделий применяют следующие виды башен:

  • постоянной длины;
  • телескопические;
  • подращиваемые снизу;
  • с изменяемым углом поворота.

Первый тип имеет фиксированную высоту. Её устанавливают в вертикальное положение с последующей фиксацией. Башенный кран с поворотной башней способен производить вращение вокруг своей оси.

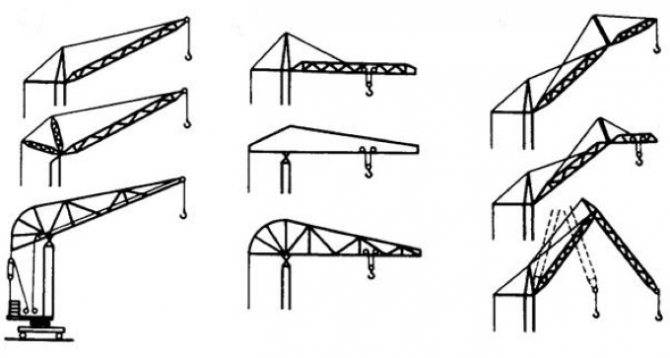

По типу стрелы

У современных агрегатов имеются следующие типы таких устройств:

  • подъёмная стрела (позволяет изменять угол подъёма);
  • система балочного типа;
  • шарниросочленённая конструкция.

В первом типе вылет стрелы регулируется в горизонтальной плоскости с помощью поворота относительно шарнира. Они обладают высокой манёвренностью, грузоподъёмностью и большую высоту подъёма. Их достаточно легко транспортировать.

У балочных конструкций вылет стрелы регулируется благодаря перемещению тележки, оснащённой прицепным устройством. Это значительно усложняет конструкцию и увеличивает вес. Однако в этом случае увеличивается величина рабочей зоны.

Последний вид агрегатов обладает высокой универсальностью. Они способны осуществлять регулировку величины вылета стрелы обоими способами (увеличением угла подъёма и длины горизонтальной направляющей). Это расширяет их возможности, но значительно увеличивает их стоимость.

По способу установки

Типы башенных кранов имеют следующее исполнение:

  • стационарное;
  • самоподъёмное;
  • передвижное.

К первой категории относятся механизмы, которые устанавливаются в заранее определённом месте. Без возможности перемещения. Они в основном применяются на строительных объектах.

К передвижным кранам относятся все агрегаты, оснащенные ходовой частью. Они обладают хорошей манёвренностью, что повышает их эксплуатационные возможности.

По типу ходового механизма

Для передвижных применяются различные типы ходовых устройств. Наиболее эффективными считаются:

  • автомобильные и шасси на основе колёсных тележек;
  • гусеничные;
  • рельсовые;
  • шагающие;
  • пневмоколёсные.

Изделия на автомобилях или автомобильных шасси применяются для проведения погрузочно-разгрузочных работ, подъёма грузов небольшой массы на строительных площадках или логистических центрах. Башня опирается на автомобильное шасси, что позволяет достаточно легко перемещать такой механизм на большие расстояния. При необходимости проведения подобных работ на необорудованных площадках или мягком грунте применяют ходовую часть на гусеничном ходу. Они обладают меньшей подвижностью, но большей проходимостью.

Одним из оригинальных ходовых устройств, для тяжёлых механизмов, считается так называемая шагающая система. Она объединяет рельсовую конструкцию с элементами специальной опоры. Она выполнена в форме нескольких цилиндрических опорных башмаков. Перемещение всего агрегата производится с помощью электрических двигателей, приводящих в движение колёсную систему. В некоторых конструкциях в качестве двигательного механизма применяется опорная плита и две лыжи.

Наибольшее распространение получили башенные краны, движущиеся по рельсам. Их укладывают на незначительном удалении от строящегося объекта с таким условием, чтобы можно было обеспечить подъём, опускание, перемещение груза по всей строительной площадке. Расширения возможностей производится благодаря установленным рельсовым подъездным путям. Движение осуществляется с помощью электрического двигателя, приводящего в движение колёсную тележку.

Блоки и полиспасты

Данные механизмы обычно вводятся в состав более сложных систем, наподобие тех же талей и тельферов, но могут выступать и в качестве самостоятельных грузоподъемных агрегатов. Основу таких деталей составляет колесо со шкивом и трос. Блок представляет собой устройство, в котором используется один трос или веревка с подвесной системой, а полиспаст – это комбинация нескольких тросов и шкивов. К слову, от количества используемых линий подъема зависит и выигрыш в силе, и потенциал грузоподъемности. Хотя оба приспособления изначально рассчитываются на работу с небольшими грузами. Что касается принципа действия, то полиспаст работает как рычажный механизм. Минимизация усилия будет пропорциональна расстоянию при условии, что изначально совершаются равнозначные работы. Заслуживает внимания и материал применяемого троса. Для таких приспособлений не используют цепи, что и отличает их от большинства талей. Чаще всего устройство грузоподъемного механизма такого типа предусматривает работу с пеньковыми или синтетическими канатами. Реже используются стальные тросы, но для частных хозяйств, к примеру, наличие металла излишне. Минеральные и синтетические волокна при выполнении небольших грузоподъемных операций оказываются более практичными и безопасными.

Назначение

Места общего пользования грузовых районов должны иметь надлежащим образом оборудованные сооружения и устройства для бесперебойной обработки вагонов, контейнеров, обеспечения сохранности грузов, а также отвечать природоохранным требованиям. Погрузочно-разгрузочные машины и оборудование являются основой технического оснащения мест общего пользования.

В СООТВЕТСТВИИ с Уставом железных дорог Российской Федерации в местах общего пользования грузовых районов на ж.-д. станциях выполняются операции погрузки в вагоны и на автомобили, а также выгрузки из них грузов и контейнеров, сортировки грузов и контейнеров. Для выполнения операций, связанных с погрузкой в вагоны и выгрузкой из них грузов и контейнеров, места общего пользования должны иметь надлежащим образом оборудованные сооружения и устройства для бесперебойной, сохранной обработки вагонов, контейнеров, обеспечения сохранности грузов, а также отвечать природоохранным требованиям. Осуществление этих операций производится погрузочно-разгрузочными машинами и оборудованием. Для грузовых работ используют подъемно-транспортные машины, в т. ч. грузоподъемные машины циклического действия, машины непрерывного действия, различные устройства наземного и подземного транспорта и т. д.

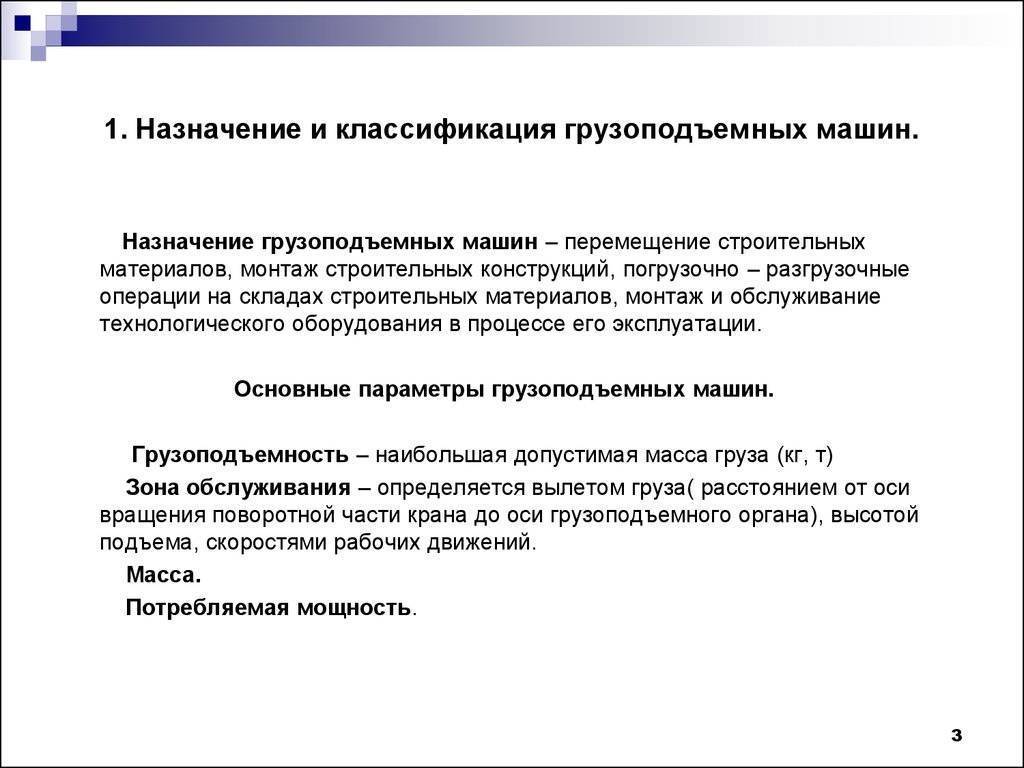

Грузоподъемные машины – краны и подъемники, имеющие в качестве обязательного элемента механизм подъема груза, служат для перемещения груза циклично, отдельными штуками (единицами) или порциями. Прерывность их действия характеризуется тем, что полезная работа подъема и перемещения чередуется с порожним (возвратным) движением рабочих органов. Машины непрерывного транспорта перемещают грузы непрерывным потоком без остановок для их захвата и освобождения. К ним относятся конвейеры, элеваторы и другие машины, не имеющие механизма для подъема единичных грузов. Устройства наземного и подземного транспорта включают откатки по рельсовым путям, механические безрельсовые тележки и подвесные дороги. Эти устройства бывают как цикличного, так и непрерывного действия и перемещают грузы отдельными укрупненными порциями в кузовах вагонеток или на специальных платформах. Погрузочно-разгрузочные машины и устройства могут иметь или не иметь признаков, присущих грузоподъемным машинам и машинам непрерывного транспорта. Эти машины специализированы и конструктивно приспособлены главным образом для выполнения погрузочно-разгрузочных и внутрискладских работ. Некоторые машины этой группы предназначены для производства одной операции, например только для разгрузки вагонов (вагоноопрокидыватели), установки для рыхления смерзшихся грузов, очистки вагонов от остатков грузов и др.

Применяются также универсальные машины, которые могут выполнять различные виды работ (например, автопогрузчики).

Конструкция и назначение вспомогательных приспособлений для подъема и перемещения грузов.

К таким устройствам отно­сятся отводные блоки, блочные обоймы и приспособления для размещения грузоподъемных устройств.

Отводные блоки и блочные обоймы используют в грузоподъ­емных устройствах для закрепления грузов при их подъеме и пе­ремещении. Отводные блоки позволяют изменить направление движения каната за счет использования одного или двух блоков. Для удобства монтажа каната на блоки их выполняют с откидной щекой (рис. 8, а), со съемной серьгой (рис. 8, б) или со съем­ным крюком (рис. 8, в).

Рис. 8. Отводные блоки: а — с откидной щекой; б — со съемной серьгой; в — со съемным крюкам

Разновидности

Существуют три вида устройств для подъема кроватей:

Ручной

Это самый простой подъемный механизм для кровати на петлях. Принцип его работы основан на применении физической силы человека, потому что он не содержит силовых узлов, компенсирующих вес поднимаемой кровати. Плюсы ручных механизмов: невысокая цена, прочность и надежность.

Пружинный

В качестве подъемника такие механизмы использую витые пружины, которые берут на себя часть нагрузки и существенно облегчают трансформацию кровати. При необходимости уменьшить силу механизма достаточно снять пружины, но увеличить ее невозможно. Со временем пружины постепенно растягиваются, соединения истираются и, в конце концов, механизм приходится менять.

На газовых амортизаторах

Этот механизм подъема наиболее комфортный, потому что берет на себя всю нагрузку при поднимании постели. Это качество позволяет пользоваться кроватями с таким механизмом и женщинам, и подросткам, и людям с ограниченными возможностями.

Такой механизм подъема кровати использует в качестве силового узла газовый амортизатор. Он состоит из цилиндра, заполненного находящимся под большим давлением азотом, масляного демпфера и поршня со штоком.

Механизм с газовым амортизатором состоит из:

  • Металлических пластин и уголков;
  • Стальной оси;
  • Газового лифта.

Пластины и уголки прикрепляются к спальному месту и к боковинам короба. При опускании происходит поворот пластин на оси и газовый лифт сжимается под давлением, создаваемым весом спального места. При подъеме сила давления газа выталкивает поршень со штоком, который плавно переводит ложе в вертикальное положение.

Единственным минус подъемника с газлифтом – высокая стоимость, которая, впрочем, оправдывается удобством его использования и долговечностью.

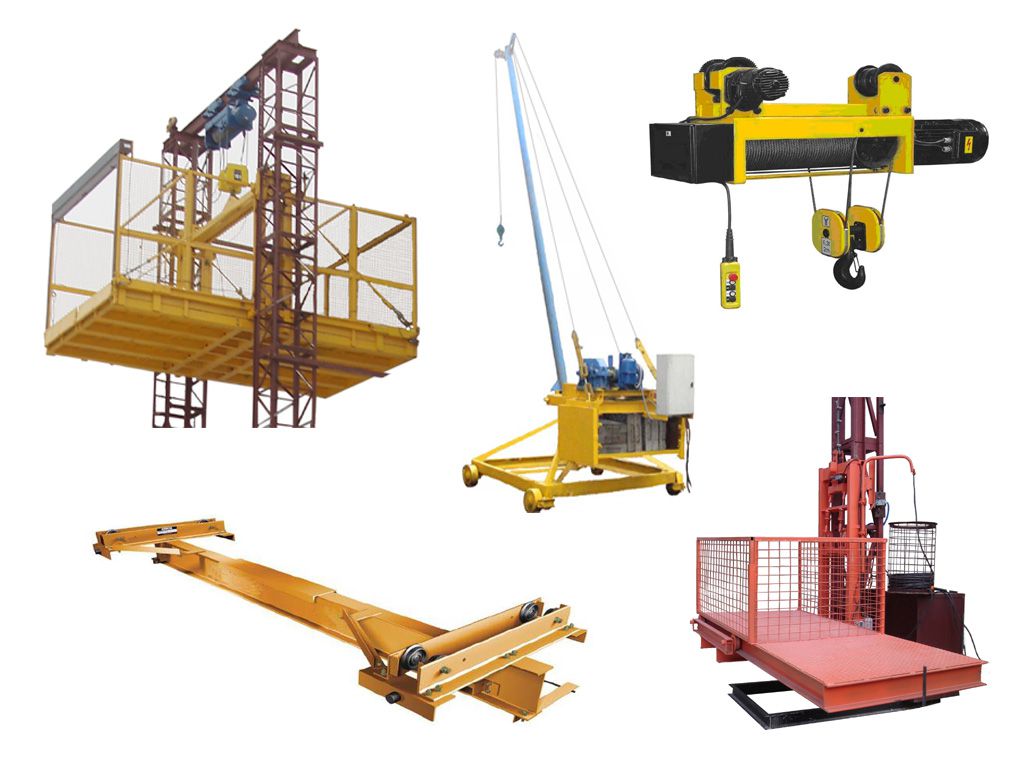

Сфера применения грузоподъемных машин и механизмов

Основной задачей, которую выполняют грузоподъемные механизмы, становится перемещение, подъём или опускание насыпных, штучных, пеллетированных материалов. Они широко применяются в машиностроении, сельском хозяйстве, в производственных цехах на строительных площадках. К отдельной категории принято относить приспособления, предназначенные для транспортировки людей (эскалаторы, подъёмники).

В зависимости от сферы использования разработана техника, отличающаяся по набору доступных функций, конструкции. К примеру, на СТО нужно поднимать автомобили на сравнительно небольшую высоту. При этом вес груза будет внушительным. С учётом этих особенностей эксплуатации разработаны домкраты. В зависимости от характера применения и характеристик поднимаемых конструкций мощность механизмов может существенно отличаться. Если есть необходимость в перемещении по свободной траектории, задействуются самоходные краны, оснащённые лебёдкой.

Учитывая тонкости использования, на предприятиях устанавливают грузоподъемную технику разной конструкции (существует более 20 типов агрегатов этого типа). Для работы с сыпучими материалами устанавливают машины циклического действия. Возможно движение по любой траектории, что позволяет учитывать особенности конкретного помещения. Вспомогательные функции при этом выполняют манипуляторы.

Виды грузоподъемных кранов

Виды и типы грузоподъемных кранов определены в ГОСТ 27555-87(ИСО 4306-1-85) Краны грузоподъемные. Данный стандарт устанавливает ряд терминов и определений в области краностроения. Он распространяется на все грузоподъемные машины, систематизирует виды и дает определения устройств в соответствии с их конструкцией и параметрами.

По грузоподъемности

Классификация оборудования по грузоподъемности не представлена в ГОСТ. Она связана со сферами применения подъемной техники на производстве.

  • С малой грузоподъемностью от 1 до 3 тонн. Машины компактные и легкие. При высоте подъема грузозахватного органа до 5 м. они легко транспортируются и удобны для небольших строительных площадок.
  • С средней грузоподъемностью. Применяются при строительстве зданий средней этажности. Они поднимают грузы весом до 50 тонн на высоту до 25 метров, благодаря телескопической выдвижной стреле.
  • С высокой грузоподъемностью. Способны перемещать грузы весом 250 т. Представляют собой стационарные установки, используемые на промышленных предприятиях, цехах, а также в условиях долговременного строительства.

Подъемные краны предназначены облегчения работы с габаритными грузами разной массы. Производители выпускают большое количество модификаций этого оборудования, однако все образцы работают по схожему принципу.

По конструкции

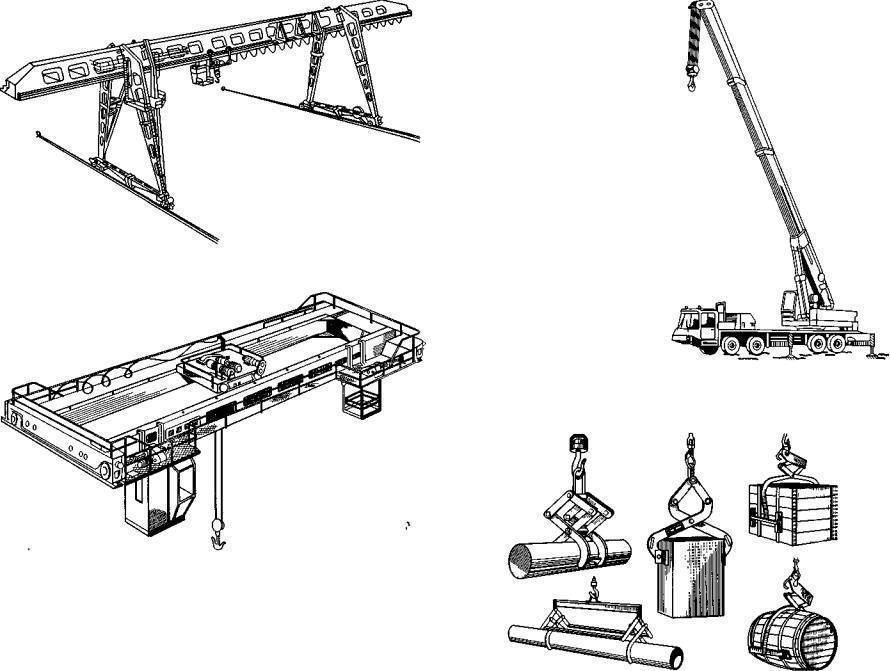

Таблица 1 в ГОСТ 27555-87 включает в себя классификацию подъемных кранов по конструкции. К этой группе относятся мостовые краны, которые делятся на опорные и подвесные. Их отличительная особенность состоит в конструкции главных и концевых балок, которые в поперечном сечении имеют вид моста. Опорный кран имеет жесткое опирание на подкрановый путь, размещенный на подкрановой балке. Мост присоединен к надземному крановому пути. Такие агрегаты устанавливаются в промышленных цехах, эстакадах и депо. Они предназначены для транспортировки материалов при производстве монтажных работ.

Козловой кран в поперечном сечении выглядит как четырехстоечный портал, образовавшийся в результате опирания моста на две опорные стойки. Основное преимущество этого подъемного механизма в возможности перемещения груза как вдоль, так и поперек обслуживаемой зоны.

По возможности перемещения

Существуют стационарные агрегаты, которые закреплены на неподвижном основании. Из-за малой мобильности их используют крайне редко. В условиях строительной площадки чаще применяются передвижные или приставные машины. Передвижной кран устанавливается на рельсах и может перемещаться вдоль здания или рабочей зоны. Приставная модель применяется в случаях, если требуется повысить прочность и устойчивость оборудования. Его закрепляют к возводимому сооружению. Такие грузоподъемные агрегаты оборудованы специальным механизмом для передвижения в процессе работы и транспортировки.

К этой группе также можно отнести гусеничный стреловой кран. Благодаря низкому давлению на грунт он имеет высокую маневренность и проходимость. Опорный контур в виде гусеничных грузовых тележек с подъемной лебедкой позволяет машине передвигаться в рабочих зонах с грузом на крюке, вес которого может достигать 80% от общей грузоподъемности. Агрегаты на гусеничном ходу различаются:

  • по типу ходового устройства — обычная или увеличенная поверхность гусениц;
  • по виду привода — электропривод от собственной или внешней сети;
  • по параметрам рабочего оборудования — стреловая и башенно-стреловая модификация.

Возможность перемещения играет ключевую роль при подборе оборудования. Ходовой орган этой машины имеет от двух до пяти осей и четыре ведущих колеса. По конструкции подвески механизмы бывают:

  • с жесткой подвеской в виде канатно — балочной системы;
  • с гидравлическими цилиндрами.

Пневмоколесные модели пользуются популярностью, благодаря своей маневренности и возможностью работы в стесненных условиях городской застройки.

Подъемный кран — универсальное оборудование для перемещения крупногабаритных грузов. Он используется в строительстве и промышленности в целях повышения производительности и эффективности труда. Рабочий цикл этого грузоподъемной машины связан с выполнением основных и вспомогательных операций в определенном порядке, что помогает обеспечить обслуживание крупных строительных площадок и производственных цехов. Развитие конструкций и создание различных модификаций этого оборудования дает возможность продуктивно применять его в условиях ограниченного пространства городской застройки.

21. За что несёт ответственность лицо, ответственное за безопасное производство работ кранами?

Лицо, ответственное за безопасное производство работ кранами, несёт ответственность в соответствии с действующим законодательством:

  • за допущенные нарушения Правил и должностной инструкции независимо от того, привело это или нет к аварии или несчастному случаю;
  • нарушение производственных инструкций крановщиками и стропальщиками;
  • выдачу указаний или распоряжений, принуждающих подчиненных работников нарушать Правила и производственные инструкции;
  • самовольное возобновление работ кранами, остановленными принудительно органами Ростехнадзора и ИТР по надзору за безопасной эксплуатацией грузоподъёмных машин;
  • непринятие мер по устранению нарушений Правил и инструкций.

В зависимости от последствий лицо, ответственное за безопасное производство работ кранов, может быть привлечено к дисциплинарной ответственности (Трудовой кодекс), административной ответственности (Кодекс об административных правонарушениях) и уголовной ответственности (Уголовный кодекс).

 < Краткие сведения о профессии стропальщик Грузозахватные приспособления и тара >

Правила работы с грузоподъемными машинами и механизмами

К работе по подъему грузов допускаются агрегаты, у которых есть зарегистрированный допуск к эксплуатации. Документ оформляется на основании комплекса проведенных испытаний. Оператор должен иметь соответствующую техническую подготовку, пройти инструктаж

Особое внимание уделяется грамотной фиксации подвешенной конструкции, подъёмного навесного механизма

При отсутствии постоянного крепления контроль положения во время перемещения выполняется напрямую стропальщиком, оператором, грузчиком. Для слаженной работы каждого из специалистов в условиях действующей стройки или производства часто используются заранее оговоренные сигнальные жесты.

В отдельных случаях возникает необходимость в дополнительной защите подвешенного товара от возможных повреждений, механических воздействий (особенно часто такие ситуации происходят при работе с веществами, которые представляют повышенную химическую, врыво-, пожароопасность). При автоматизации техники алгоритм движения зависит от параметров и свойств материала, особенностей технологического процесса.

Техника безопасности

Стандартные требования безопасности в работе с грузоподъёмными механизмами вне зависимости от их конструктивных особенностей и сферы использования – допуск лиц старше 18 лет в спецодежде, средствах индивидуальной защиты после прохождения обучения, инструктажа, сдачи экзаменов на наличие необходимых для выполнения поставленных задач навыков. Также необходимо выполнить следующие действия:

  • проверить исправность узлов агрегата, приспособлений для захвата;
  • убедиться в том, что уровень освещения достаточен для работы;
  • использовать для обвязки стропы, которые соответствуют по своим параметрам весу перемещаемых конструкций;
  • транспортировку мелких товаров выполнять в контейнере;
  • не оставлять подвешенными конструкции на время перерыва;
  • не допускать поднятия конструкций, которые примёрзли к земле, забетонированы, засыпаны землёй;
  • выдерживать при подъёме минимум 0,5 м до самой высокой точки стационарных конструкций по траектории движения;
  • не допускать перемещения над людьми.

После окончания выполнения запланированных работ крюк поднимают, выключают рубильник. Грузозахваты убирают в место, предназначенное для хранения. При выявлении любых неисправностей, о них сообщают сменщику или мастеру цеха.

Виды рабочих органов грузоподъемных кранов

Предназначение крана в большой степени определяется видом грузозахватного органа. Кратко рассмотрим наиболее распространенные грузозахватные органы.

  • Крюковая подвеска. Самый ходовой тип, универсальный и многофункциональный грузозахватный орган. Изначальные возможности простого захвата груза на крюк часто расширяются за счет использования различных дополнительных приспособлений, таких как траверсы, чалки, «пауки» и т. д.

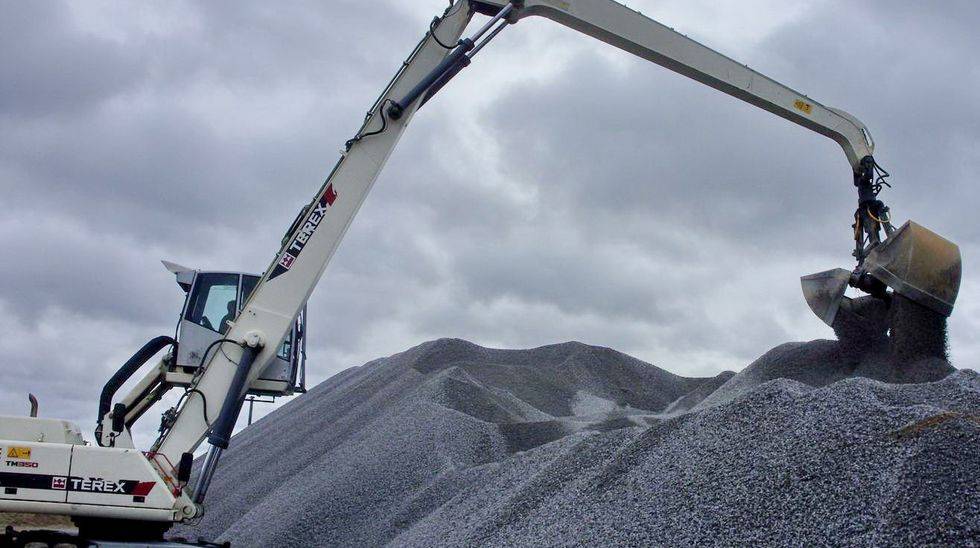

  • Грейфер. Основное назначение — захват и перемещение сыпучих грузов. Используется в строительной индустрии и горнодобывающей промышленности.

Грузоподъёмный кран с грейферным ковшом

Электромагнит. Преимущественно применяется в отраслях промышленности, связанных с добычей и переработкой металлов.

Клещевой захват. Такая система служит для фиксации штучных грузов, у которых один из пространственных размеров значительно превышает два остальных. Например, клещи часто применяются при заготовке и переработке леса.

Спредер. Специализированный рамный захват, предназначенный для работы с контейнерами.

Многие виды грузоподъемных кранов имеют возможность смены грузозахватного органа. Сегодня тенденция в краностроении движется в сторону унификации и расширения технологических возможностей за счет использования различных грузозахватных органов на одной машине. Например, современные железнодорожные краны, изначально работающие с крюковой подвеской, способны быстро сменить рабочий орган на грейфер или электромагнит.

Арендовать грузоподъемный кран и другую строительную технику вы можете у нас. Просто позвоните по номеру 8 (964) 853-20-26, и менеджер ООО «СтройСпецТранс» ознакомит вас с ценами и условиями предоставления аренды.

Автопогрузчик

Автопогрузчик – самоходная подъемно-транспортная машина циклического или непрерывного действия со сменным рабочим оборудованием (ковшами, вилочными захватами, крановой стрелой и др.), служащая для погрузки, выгрузки, укладки грузов в штабеля, перемещения штучных и сыпучих грузов, контейнеров в грузовых районах ж.-д. станций, на территории морских и речных портов, в цехах заводов, при монтаже промышленного оборудования, строительных работах и т. д. Дальность транспортировки грузов до 500 м и более.Автопогрузчики работают на горизонтальных площадках (уклон не более 2″) с твердым дорожным покрытием, а также с естественным уплотненным покрытием (при хорошем отводе поверхностных сточных вод). Скорость погрузчиков с грузом достигает 10 км/ч, а на перегонах без груза -30-35 км/ч; предельный преодолеваемый уклон менее 8° на длине 40 м.

По грузоподъемности автопогрузчики делятся на три группы: легкие (1-2 т), средние (3,2-5 т) и тяжелые (до 10-12,5 т). К легкой группе относятся электропогрузчики и малогабаритные дизельные погрузчики. Для автопогрузчиков (рис. 4.20) принята четырех-опорная схема с большими углами поворота задних управляемых колес (до 75°) с целью уменьшения радиуса поворота. Автопогрузчики выпускаются, как правило, с вертикальным телескопическим подъемником, опирающимся на ведущий мост (фронтальные погрузчики). Высота подъема вилочным захватом у погрузчиков средней и тяжелой групп составляет 1,8-4,5 м, на крюке стрелы – до 7,3 м. Некоторые фронтальные погрузчики оборудованы стрелой для погрузки-разгрузки контейнеров и прочих грузов на крюке; при этом расстояние от крюка до передней стенки каретки грузоподъемника составляет 2,2 м.

На контейнерных терминалах ж. д. все большее распространение получают погрузчики специального назначения для переработки крупнотоннажных контейнеров типоразмеров 1С, 1CC, 1A, 1АА массой брутто 24; 30,5 т. Для работы с длинномерными грузами изготовляют погрузчики с боковым расположением подъемника (т. н. боковые автопогрузчики), которые могут перемещаться в поперечном направлении, что позволяет уменьшить ширину проездов. Автопогрузчики специального назначения грузоподъемностью 25-45 т и более могут быть оборудованы вертикальным телескопическим подъемником или выдвижной стрелой с вылетом 2-6,4 м («Valmet», «Kalmar», «Haister» и др.). Особенностью этих погрузчиков является высокая нагрузка на переднюю ось (до 80-100 т), что требует при строительстве площадок для их работы сооружения усиленных основания и верхнего покрытия по сравнению с площадками для других типов машин, в т. ч. оснований крановых путей козловых контейнерных кранов на терминалах.

В качестве силовых агрегатов на автопогрузчиках применяют двигатели внутреннего сгорания (карбюраторные или дизельные), всегда устанавливаемые сзади, что позволяет использовать массу двигателя в качестве противовеса. Автопогрузчики имеют механическую или гидравлическую передачу и гидравлическое усиление руля.
