Стреловой кран

Применение мостовых кранов

  • Проведение периодических, разовых или постоянных грузоподъемных работ в условиях отсутствия подвода тока. В таких случаях особенно востребованы ручные мостовые краны, как подвесные, так и опорные.
  • Операции по подъему и перемещению грузов в больших крытых помещениях, например, в производственных цехах, в машинных залах, на складах. В таких случаях удобна сравнительно высокая производительность электрических мостовых кранах, востребованы и опорные, и подвесные модели.
  • Грузоподъемные работы на небольших по площади строительных (и других) площадках, как открытого, так и закрытого типа. В подобных условиях целесообразнее устанавливать и использовать ручные, опорные или подвесные, мостовые краны.
  • Операции с насыпными грузами — для их выполнения необходимо использовать оснащенные грейферами модели.
  • Работы по подъему и перемещению грузов с магнитными свойствами — для этого нужны электрические, как правило, опорные мостовые краны.

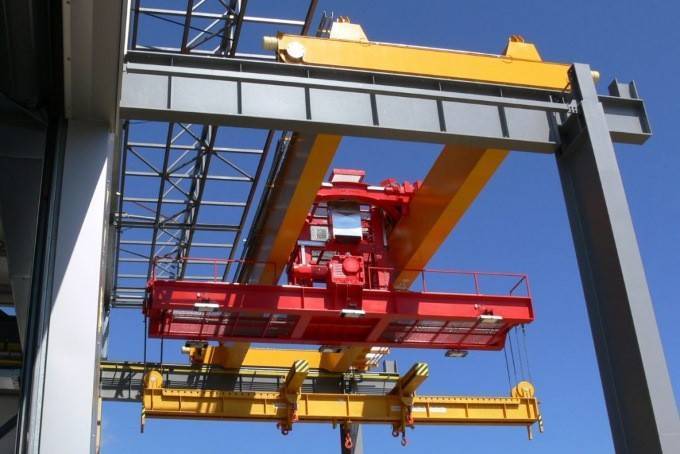

Основным элементом конструкции является однобалочный или двухблочный мост.

У двухбалочных кранов по мосту перемещается грузовая тележка, оборудованная тельфером.

  • Двухбалочный мостовой кран отличается большей, по сравнению с однобалочной конструкцией, устойчивостью и более тяжелым режимом работы. Мост, по которому перемещается грузовая тележка, представляет собой конструкцию из двух параллельно расположенных ходовых балок, которые опираются на концевые. Мостовые краны двухбалочного образца также считаются более производительными по грузоподъемности.
  • Кран мостовой однобалочный, имеющий также другое, более распространенное название «кран-балка», имеет в основе конструкции моста всего одну пролетную балку двутаврового сечения, которая опирается на перпендикулярно расположенные концевые балки. К преимуществам данного типа кранов относятся меньшая цена конструкции, ее легкость, простота монтажа и обслуживания, по сравнению с двухбалочным мостовым краном. Однако грузоподъемность их уступает более надежным и устойчивым двухбалочным кранам.

Мост с грузовой тележкой  движется по надземному крановому пути по проложенным железнодорожным или специальным крановым рельсам.

Виды кранов в строительстве по грузоподъемности

Способность поднимать тяжелые грузы является одним из важнейших критериев выбора автомобильного крана для выполнения разнообразных строительных работ.

По данному параметру принято различать следующие виды подъемных кранов:

  • Малый класс. К данной категории относятся простые механизмы, обладающие грузоподъемностью до восьми тонн. Ввиду легкого веса и компактных размеров они применяются исключительно на небольших территориях и площадках. С их помощью обычно устанавливают временные рекламные или декоративные конструкции в городской черте.
  • Средний класс. Сюда относятся разновидности кранов с грузоподъемностью до пятидесяти тонн. Предназначаются такие агрегаты для перемещения грузов на строительных участках, а также для поднятия их на разную высоту. В данной категории наиболее востребованы классические виды автокранов 25 и 32 тонны.
  • Большой класс. Он включает в себя самые мощные и тяжелые виды промышленных кранов, грузоподъемность которых превышает пятьдесят тонн. Эти виды специальных кранов на 100, 200 и более тонн предназначаются для возведения наиболее крупных и масштабных объектов — таких как мосты, автомобильные магистрали, железнодорожные линии.

Гидропривод выполняет функции:

привода грузовой лебёдки, поворота стрелы в вертикальной плоскости, выдвижение телескопических секций стрелы. Вращение платформы, выдвижение выносных опор, блокировку рессор автомобиля. Гидравлическая система управления АСК представлена на рисунке (см. схему). Гидравлические распределители (г.р.) управления скомпонованы в три блока: блок 5 управления гидроцилиндрами выносных опор 7 и блокировки рессор 8; блок 9 управления гидроцилиндрами поворота стрелы 10 и гидромотором поворота платформы 13; блок 15 управления гидромотором грузовой лебёдки 16 и управления гидроцилиндром 17, выдвижения секций телескопической стрелы.

Грузоподъемные краны: общие понятия и характеристики

Грузоподъемный кран — это машина, предназначенная для перемещения в пространстве грузов посредством различных грузозахватных органов (крюковой подвески, грейфера, клещевого захвата и т. д.).

Рассмотрим несколько наиболее значимых характеристик грузоподъемных кранов.

Грузоподъемность. Эта характеристика определяет наибольший вес, который кран способен поднять

Важно понимать, что указанная максимальная грузоподъемность подразумевает способность крана поднять груз в наиболее благоприятных условиях. Например, для стрелового крана грузоподъемность 16 тонн говорит о том, что кран может поднять 16 тонн только на минимальном вылете стрелы. С увеличением вылета стрелы грузоподъемность крана снижается

С увеличением вылета стрелы грузоподъемность крана снижается.

Максимальная высота подъема груза (или опускания ниже уровня земли для карьерных кранов). Эта величина показывает возможности крана перемещать грузы в вертикальной проекции.

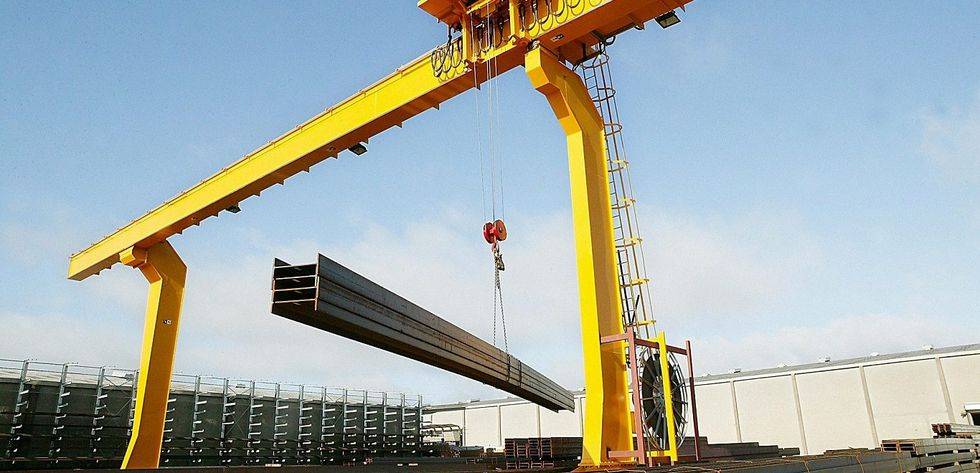

Грузоподъёмный кран козловой однобалочный

Скорости подъема, опускания и перемещения груза. Эти параметры определяются конструктивными особенностями крана (в частности, устройством его приводов) и в целом характеризует скорость его работы (производительность).

Существует несколько десятков характеристик грузоподъемных кранов, однако перечисленные три являются наиболее значимыми с практической точки зрения.

Краны с особой конструкцией

Есть краны, которые могут выполнять свое движение в пространстве по-другому.

  • Радиальные машины. Кран вращается непосредственно по кольцевому рельсу, который, в свою очередь, закреплен вокруг рабочей площадки всей опоры.
  • Хордовые краны.
  • Кольцевые. Агрегат перемещается по паре кольцевых рельсов, имеющих различный диаметр. С целью полностью исключить вероятность проскальзывания все ходовые колёса выполняют различного диаметра.
  • Поворотный. Размер моста крана соответствует диаметру кольцевого рельса, по которому и выполняется передвижение. Отсутствует центральная балка для опоры крана, и потому он может проводить работы в любой точке внутри, образованной подкрановыми путями окружности.

Устройство стрелы

Стрела автомобильного крана является его главным рабочим механизмом, поднимающим и перемещающим грузы. Конструктивные и эксплуатационные характеристики стрелы определяют показатели грузоподъёмности оборудования.

Автокраны применяются в широкой сфере, из-за чего требуются различные конструктивные особенности механизмов, позволяющим оптимально выполнять поставленные задачи. Такие задачи часто связаны со следующими обстоятельствами:

  • объёмные или тяжёлые грузы;
  • сложный рельеф на местности;
  • труднодоступные условия;
  • стеснённость в условиях города.

Основными характеристиками стрелы определяются возможности выполнения определённых задач. Именно по стреле передвигается тележка, имеющая грузозахватный механизм. Эксплуатационные возможности крановой стрелы оказывают влияние на то, какой подъёмный вес может брать автокран. Чтобы выполнять задания разных уровней сложности, разработчики производят несколько вариантов стрел.

Решётчатыми стрелами оснащены первые модели автомобильных кранов. Такие стрелы закрепляются тросовой подвеской. При их установке крюк и подвес укрепляются тросом. При решётчатой конструкции автокран имеет выгоду в виде небольшого веса.

Телескопические стрелы на данное время наиболее востребованы по сравнению с другими видами. Основу таких стрел составляют выдвижные сегменты, благодаря чему стрелы очень гибкие и способны выдерживать большие нагрузки при подъёме тяжёлых грузов. Отечественная промышленность представляет максимально возможные секции в числе пяти.

В большинстве случаев удобнее применять для работы краны, имеющие башенные стрелы. От других они отличаются значительной подъёмной высотой. Такой тип оборудования идеален для использования в строительстве крупных сооружений большой высоты.

Виды грузоподъёмных машин

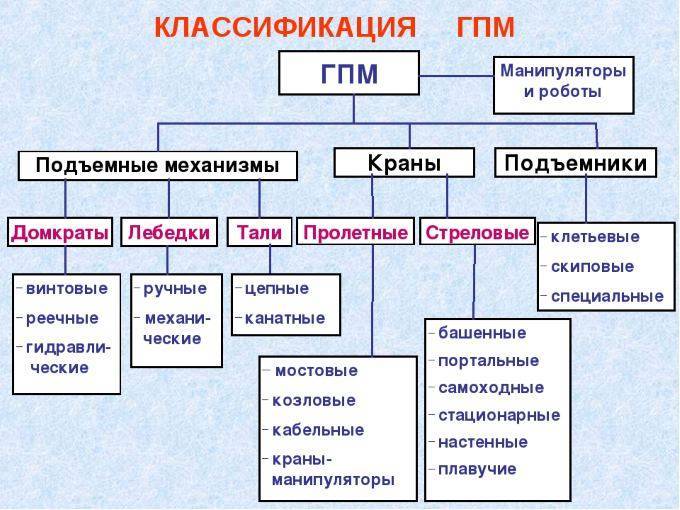

Все виды грузоподъемных машин и механизмов классифицируют по нескольким признакам:

  • назначение (транспортировка, подъём, разгрузка/погрузка);
  • степень подвижности (самоходные, статичные, передвижные);
  • типу материалов (сыпучие, пеллетированные, штучные, жидкие);
  • уровень автоматизации;
  • характер движения (непрерывное, периодическое).

Кроме того, выпускаются агрегаты, отличающиеся по принципу работы: ручные и электрические устройства, агрегаты с пневмоприводом.

Домкраты

Одно из основных преимуществ применения домкрата в качестве грузоподъёмного приспособления – точность позиционирования поднимаемых конструкций независимо от их геометрии, габаритов и веса. Выпускаются механические, гидравлические, электрические, пневматические модели с широким диапазоном характеристик.

При их выборе за основу принимается грузоподъёмность (для винтовых домкратов её максимум составляет 1 т, для гидравлических – 100 т) и высота подъёма (ход штока). Также предлагаются специализированные модели. Чаще всего они используются на СТО для опрокидывания машин на один бок, подставки, применяемые во время ремонта для страховки других удерживающих приспособлений.

Лебедочные грузоподъемные механизмы

К грузоподъемным машинам относят лебёдочные механизмы. Они применяются в строительстве, сервисном обслуживании, на производстве для перемещения конструкций в горизонтальном или вертикальном направлении. Выпускаются модели, оснащённые приводом разного типа:

  • червячные (они отличаются большим передаточным числом);
  • цепные, отличающиеся высокой эффективностью;
  • барабанные электроустройства с коммутационной аппаратурой с номинальным напряжением 220 или 380 В;
  • рычажные, которые выделяются минимальными размерами и весом.

Основные критерии при выборе – тяговое усилие, канатоёмкость барабана, скорость движения троса, возможности регулировки рабочих параметров, вес изделия, грузоподъёмность.

Тали

Предлагается большой выбор модификаций талей с широким диапазоном характеристик. Это позволяет подобрать технику, учитывая особенности будущей эксплуатации. Отличительные особенности этого вида агрегатов – высокая надёжность, сравнительно высокие показатели скорости и высоты перемещения, грузоподъёмности. Тали часто применяют как вспомогательное устройство в комплексе с крановой техникой любого типа.

Для обеспечения высокой производительности, если важна скорость выполнения операций, речь идёт о конструкциях с большим весом выбирают электрические модели. При возможных перебоях в электроснабжении, на площадках с невысокой интенсивностью работы преобладают ручные тали. Также стоит учитывать при покупке необходимость перемещения механизма: есть стационарные и передвижные агрегаты.

Тельферы

Эффективной заменой крановой технике при погрузочно-разгрузочных работах становятся тельферы. Выпускаются следующие типы таких устройств: цепные и канатные. Грузоподъёмность агрегатов составляет до 25 т при высоте подъёма до 70 м. Управление может быть ручным или дистанционным (с помощью пульта ДУ).

Комплектация кареткой повышает функциональность модели за счёт возможности перемещения тельфера по территории цеха или строительной площадки. При необходимости обеспечения повышенной скорости движения каната или цепи технику оснащают частотным преобразователем.

Блоки и полиспасты

Блоки широко применяются в качестве самостоятельного или вспомогательного агрегата для подъёма конструкций. Они выпускаются в одно- и многороликовом исполнении. По назначению блоки делят на отводные и грузовые. Первые применяют для изменения направления движения троса, вторые – для перемещения по прямой.

Полиспасты – составная часть подъёмных агрегатов, которая представляет собой систему соединённых канатами блоков. Разделяют скоростные и силовые устройства (выбор зависит от поставленных задач). В рамках одной грузоподъёмной установки может использовать одновременно несколько полиспастов. Такое решение более эффективно и позволяет снизить нагрузку на каждый из них за счёт равномерного распределения усилий.

Классификация

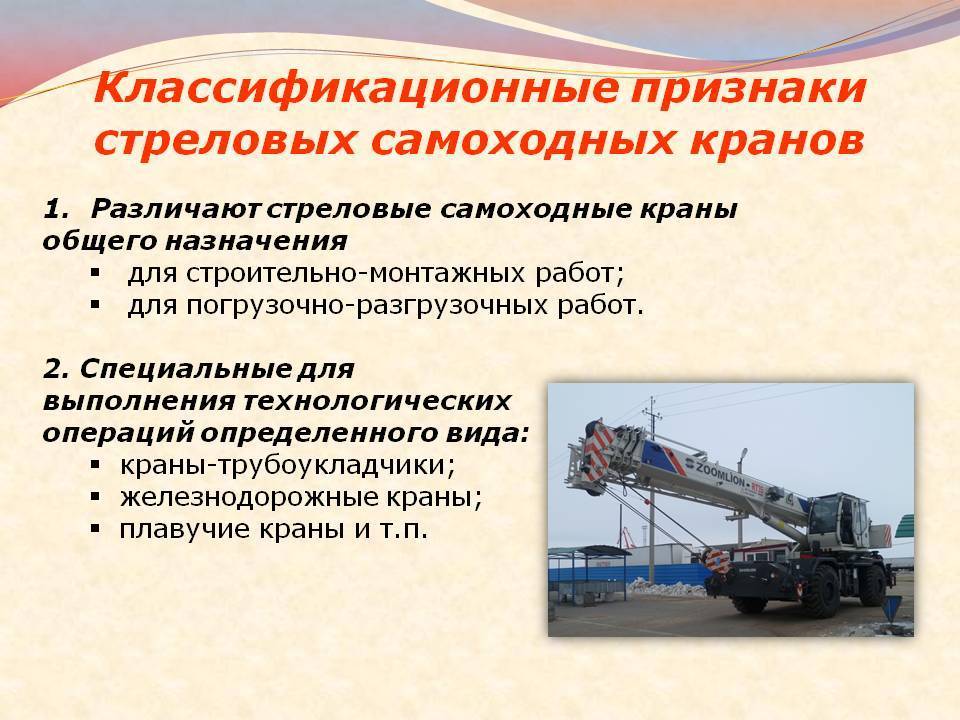

Согласно общей классификации, стреловые самоходные краны бывают нескольких видов. Например, такими:

  1. Самоходными — с подъемным элементом, закрепленным на платформе, расположенной на подвижном ходовом устройстве.
  2. Башенными. Они поворотные, имеют стрелу, прикрепленную к вертикальной башне.
  3. Кранами с маховой стрелой. Машина относится к башенному виду, но снабжена стрелой, которая может подниматься почти до вертикального положения.
  4. Деррик-кранами. Агрегаты поворотные. Отличие — вертикальная мачта с опорами вверху и внизу, к которой шарнирно прикреплен грузоподъемный элемент.
  5. Портальными. Стрела расположена на портале, который размещен над автомобильной или железной дорогой.
  6. Полупортальными, с креплением подъемного устройства на полупортале.
  7. Судовыми, расположенными на плавсредстве. Предназначены для разгрузки/загрузки судна.
  8. Монтажными. Они неповоротные, устанавливаются стационарно вблизи места работы.

Среди самоходных машин есть:

  • автомобильные (агрегат смонтирован на шасси автомашины);
  • гусеничные (на гусеничной тележке);
  • железнодорожные (на платформе, перемещающейся по железной дороге);
  • плавучие (на плавсредстве);
  • пневмоколесные краны (у тележки пневматические колеса);
  • рельсовые (на ходовом устройстве рельсового типа);
  • тракторные (на шасси трактора).

Классифицируют машины по видам привода, который бывает:

одно-, многомоторным, индивидуальным;

  • гидравлическим;
  • механическим;
  • электрическим;
  • смешанным.

Нормативами предусмотрена индексация стреловых кранов. Их модели снабжаются индексами, в которых отображены особенности конструкции агрегатов, главные (грузоподъемность, модификация) характеристики.

Устройство башенного крана и принцип его работы

Каждый механизм состоит из однотипного набора элементов. Устройство башенного крана включает:

  • опорную часть (основание);
  • поворотное устройство;
  • горизонтальную направляющую (стрела), по которой движется подъёмная лебёдка;
  • вертикальную стойку (башня);
  • кабину с элементами управления;
  • ходовую часть (механизм для перемещения всего агрегата).

Принцип работы башенного крана основан на подъёме объекта разрешенной массы с помощью грузовой лебёдки. Такая конструкция обеспечивает необходимый суммарный момент веса стрелы и противовеса с весом, закреплённого объекта. Противовес может состоять из нескольких наборных элементов, например, железобетонных конструкций. В итоге сумма так называемых стабилизирующих моментов всегда должна превышать сумму опрокидывающих моментов. На основании этого положения рассчитывается необходимый вылет стрелы. Обеспечение максимальной площади покрытия, необходимой для перемещения груза производится за счёт вылета стрелы, её поворота по горизонтали, движения грузовой лебёдки и перемещения самого агрегата.

Классификация мостовых кранов

В соответствии с требованиями ГОСТ все представленные на рынке модели делят на устройства общего и узкопрофильного назначения. Специализированные механизмы отличаются тем, что в их комплектацию включены захваты узкой направленности. К примеру, при работе с металлоломом используются магнитные мостовые краны, с сыпучими материалами — грейферы. Общепромышленные модели оснащаются крюком с автоматической защёлкой, что позволяет использовать их для перемещения грузов на стропилах.

ГОСТ 27584-88 Краны мостовые и козловые электрические. Общие технические условия

1 файл   614.74 KB

Отдельные виды мостовых кранов разрабатываются для эксплуатации в определённых отраслях производства с учётом особенностей поставленных задач, условий работы. Такую технику выпускают, к примеру, для металлургических предприятий. Они отличаются способностью выдерживать длительную эксплуатацию в условиях воздействия агрессивных сред, высоких температур, оснащаются специальными захватами (ковочными, литейными, для работы со слитками).

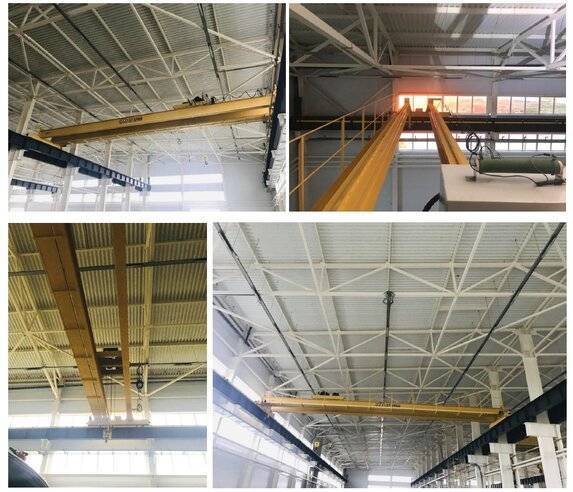

Также бывают однобалочные мостовые краны и двухбалочные. Если мост состоит из одной балки, грузоподъёмное оборудование отличается сравнительно небольшим весом. Но это отрицательно сказывается на их грузоподъёмности: она не превысит 10 т. При этом возможна комплектация дополнительной консольной тележкой, что расширит сферу применения оборудования.

Двухбалочные модели допускает использование не только стандартной грузовой тележки, но и дополнительных навесных механизмов. За счёт этого увеличивается сфера использования техники, расширяются возможности управления за счёт применения дистанционных пультов. Это мощные мостовые краны, активно задействованные на производственных предприятиях различных отраслей промышленности.

По конструкции

В зависимости от способа установки металлоконструкций на крановом пути различают подвесные и опорные модификации оборудования. В первом случае крепление выполняется на нижний, а во втором случае – на верхний горизонтальный пояс пролётной балки.

Важным преимуществом подвесных механизмов является сравнительно невысокая стоимость и простота монтажных работ. Но грузоподъёмность таких механизмов не превышает 8 т. Конструкции отличаются небольшой высотностью, что позволяет увеличить рабочую зону в сравнении с опорными аналогами, имеющими большую производительность (до 500 т).

По способу перемещения

Мостовые модели стандартного исполнения перемещаются в ходе выполнения работ по параллельным путям. Но конструкция мостовых кранов позволяет использовать их в модификации, учитывающей особенности технологического процесса, характер размещения производственного оборудования. Для решения специализированных задач возможна установка грузоподъёмной техники со следующими принципами перемещения.

  • Радиальным. Механизм подъёма на балке сможет вращаться вокруг площадки, которая жёстко закреплена в центре цеха, по кольцевому рельсу.
  • Поворотным. Работы в отличие от предыдущего варианта могут выполняться в любой точке, ограничения в передвижениях связаны только с протяжённостью проложенных подкрановых путей.
  • Хордовым с меньшей площадью обслуживания в сравнении с радиальным. Из-за особенностей конструкции радиус вращения при этом останется неизменным.
  • Кольцевым с передвижением механизмов по рельсам разного диаметра. Конструкция в этом варианте несколько усложняется из-за необходимости использования ходовых колёс, отличающихся между собой по размеру во избежание проскальзывания.

По грузоподъемности

Грузоподъемность мостовых кранов – одна из основных характеристик техники. Наибольшее распространение получили модели, у которых этот параметр составляет 1‑50 т. В большинстве случаев для промышленного использования этого достаточно. Для выполнения узкопрофильных задач задействуют технику грузоподъёмностью до 500 т (к примеру, для монтажа турбины гидроэлектростанции).

По типу привода

Выпускаются мостовые модели с ручным и электроприводом. В первом случае в качестве основного рабочего механизма для передвижения применяются тали червячного типа. Это оптимальный вариант при необходимости регулярной работы с небольшими грузами в ходе сборочных или ремонтных работ на машиностроительных предприятиях.

Электрический привод для мостового крана используется чаще, так как позволяет успешно работать с грузами высокой тоннажности без физических усилий со стороны оператора. Для передвижения конструкций используется до 4 электродвигателей (зависимости от требований к производительности). Для передачи вращения на колёса задействуют только редуктор или его комбинацию с трансмиссией.

Модификации стрел

В современных установках в основном применяют два типа стрелы: решётчатые и телескопические. Крановая стрела первого типа имеет форму решётки жёстко сваренная из прочного металла. Она имеет конечную длину. Поэтому изменение высоты подъёма, и дальности переноса груза, может осуществляться только за счёт изменения угла наклона.

Второй тип позволяет изменять её длину. Это производится с помощью специального механизма, который приводится в действие с помощью различных приводов. В современных агрегатах применяют три вида приводов:

  • механический;
  • гидравлический;
  • электрический.

В первом случае движение телескопической стрелы осуществляется за счёт работы имеющегося двигателя внутреннего сгорания (чаще автомобильного). Во втором случае применяется гидравлический привод, состоящий из системы выдвижных цилиндров.

В остальных случаях для выдвижения элементов стрелы используется электрический двигатель. Он имеет самостоятельное питание, или приводится в движение от двигателя внутреннего сгорания. По количеству двигателей такие механизмы бывают одномоторными или многомоторными. Наличие нескольких двигателей позволяет увеличить мощность всего привода.

По конструктивному исполнению стрелы делятся на следующие категории:

  • прямые решётчатые;
  • непрямолинейные;
  • наращиваемые;
  • шарнирно-сочленённые;
  • телескопические.

По типу подвески стрелы бывают: гибкие и жёсткие. Первая реализована на приводном механизме с системой канатов. Вторая выполнена на гидравлических цилиндрах.

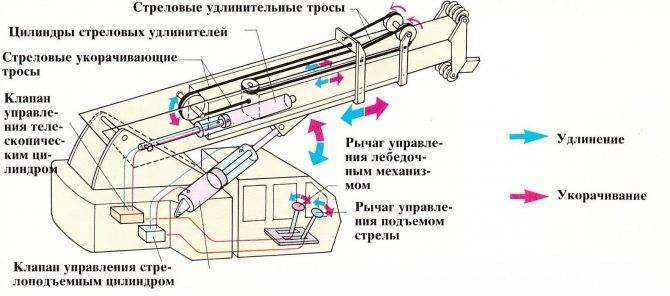

Особое распространение получили стрелы телескопической модели. Одной из разновидностей таких стрел является механизм с овоидным профилем. Он является комбинацией двух геометрических фигур: прямоугольника и эллипса. Для изготовления такой стрелы применяют специальные особо прочные марки стали. Такая стрела состоит из следующих элементов:

  • набор стальных выдвижных секций;
  • механизм перемещения секций;
  • элементы фиксации;
  • основание, к которому крепится стрела.

Процесс выдвижения её элементов производится с помощью гидроцилиндров и полиспаст. Для уменьшения силы трения и создания плавного хода в каждом элементе установлены специальные плиты скольжения. Устранение бокового смещения осуществляется благодаря установленным упорам и накладкам. Применение такого вида профиля (овоидного) позволило провести перераспределение нагрузки по всей длине каждой секции. На каждую из секций: верхнюю, нижнюю и боковую действуют следующие нагрузки. В момент выдвижения секции нижняя часть подвергается сжатию, верхняя – растяжение, а боковые части изгиб. Такое перераспределение нагрузок позволяет оптимизировать все действующие на конструкцию силы, что увеличивает её прочность и надёжность.

Многообразие задач, которые способен решать стреловой кран можно объединить общими функциональными особенностями. К таким особенностям относятся:

  • возможность работы с грузами различной массы и габаритов;
  • устанавливать стреловой кран в условиях пересечённой местности;
  • проводить погрузочно-разгрузочные работы в различных климатических условиях;
  • устанавливать в условиях городской среды на ограниченном пространстве.

Во многом функциональные особенности определяются конструкцией и характеристиками установленной стрелы.

Производители

Автомобильные краны изготавливаются различными фирмами в разных странах.

ПроизводительКлассГрузоподъёмность мин./макс., тСтрана
ИвановецСреднетонник на свободном шассиот 16 до 80, а так жеРоссия
Челябинецот до 50
Галичанинот до 100
KATOСверхгрузоподъёмный на собственном шассиот 60 до 150Япония
Komatsuот 30/ до 00
Zoomlionпредел 2000КНР
XCMGпредел 1600
LiebherrВсеот 5 до 1200Германия, Австрия, Швейцария
Terexот 30 до 1200США
ГазпромкранСреднетонник на свободном шассиот 5 до 30Россия
GroveСверхгрузоподъёмный на собственном шассипредел 450Германия
Kruppпредел 200
TAKRAFЖелезнодорожный, автокранпредел 200
TadanoЛёгкие и средние свободного базированияпредел 50Япония
LokomoСредние и тяжёлые на собственных шассиот 20 до 100Финляндия

Шасси и несущая конструкция

Шасси автокранов бывают двух типов:

К первому типу шасси относятся классические грузовики (шоссейные и обладающие высокой проходимостью). Именно на них производится расположение несущей крановой рамы. Во время работы рама грузового автомобиля не нагружается, весь вес приходится на крановую раму и гидравлические опоры, выставляемые перед работой. В России и странах ближнего зарубежья популярностью пользуются автокраны среднетоннажного класса. К примеру, к этому классу относятся «Ивановец», МАЗ, Урал, КамАз и многие другие модели отечественного производства. Иногда краны, производимые в России, устанавливаются на шасси иностранных производителей. Подобная схема используется в странах Японии, однако в основном применяется для установки малотоннажных кранов Tadano. В странах Запада такая схема весьма редка.

Шасси первого типа оснащены ложементом безопасности, который устанавливается возле кабины для стрелы. При таком оснащении автокраны имеют существенную проблему: обзор водителя закрыт центральным крюком крана.

Ко второму типу относятся специальные шасси, которые конструируют индивидуально под каждый кран. Схема пользуется популярностью в странах зарубежья для кранов классов среднетоннажного и крупнотоннажного. Подобные шасси обладают повышенной проходимостью и негабаритной шириной.

Заключение

Среди строительной техники, автокраны занимают первые места по своим габаритам и массе поднимаемого груза. Способность выполнять самые сложные задачи в тяжелых условиях делает их незаменимыми в строительстве.

Несомненным лидером по производству таких машин является КНР и можно представить какой высоты была бы Китайская стена, окажись подобная машина в руках представителей династии Цинь.

Стоит сказать, что главный символ демократии в США, Статуя Свободы, в 4 раза ниже, чем самый высокий автокран.
