Фрезер из болгарки своими руками: порядок изготовления и видео

Фрезер Из Болгарки Своими Руками

Приспособления для болгарки – можно купить, а лучше сделать самостоятельно

Угловая шлифовальная машина, просто – «болгарка», имеет три главных направления использования.

Резка жестких материалов;
Шлифовка абразивами;
Зачистка поверхностей щетками.

Разработка предполагает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Фрезер

Поскольку любая угловая шлифовальная машина оснащена мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер.

Опять же при условии, что в любой момент инструмент извлекается из самодельного приспособления, для использования по прямому назначению.

Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

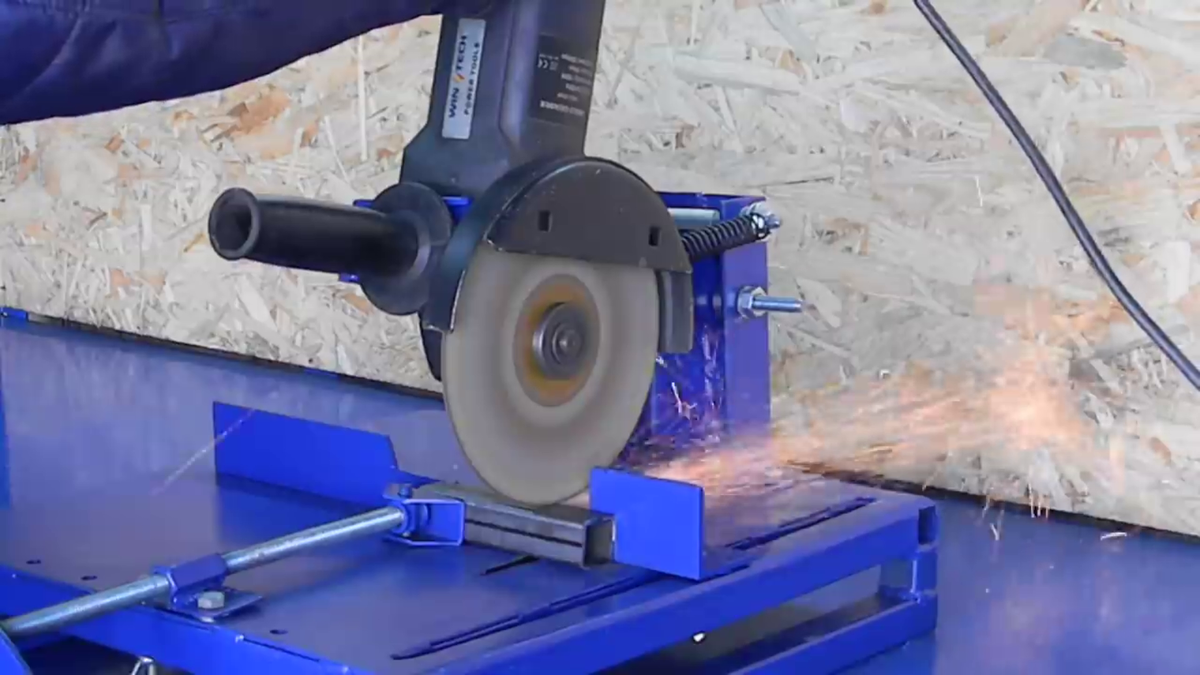

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. Ветрогенератор своими руками из стиральной машины: как

При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск. Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Кулинария

Казалось бы, где болгарка, а где кухня? Разве что во время ремонта можно увидеть там этот инструмент. Однако в умелых руках для УШМ нет ничего невозможного.

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео.

Универсальный станок или приспособа для болгарки сделана своими руками — видео

Алгоритм изготовления фрезера из болгарки

Алгоритмы изготовления стационарной установки для фрезерования и его ручного аналога отличаются. Последний вариант реализовать проще: требуются меньшие затраты труда, а также материалов.

Стационарные станки

Фрезерный станок состоит из таких конструктивных элементов:

прочной, устойчивой станины;
привода;
стола для выполнения работ с линейкой (рейкой).

Соответственно, при создании рабочей модели установки понадобится сделать эти части, а после соединить их вместе. В качестве электропривода будет использоваться болгарка. Ее понадобится надежно закрепить на крышке стола.

Стационарный станок можно сделать в двух вариантах: с зафиксированной на столе УШМ либо с подвижной установкой болгарки. Первый достаточно просто реализовать практически своими руками. При этом следует учитывать, что рабочий инструмент можно закрепить так, чтобы выполнять обработку в горизонтальной либо вертикальной плоскостях. От этого зависит порядок сборки установки.

Станок с обработкой заготовки в горизонтальной плоскости (с вертикальным положением фрезы) собирают в такой последовательности:

делают раму из металлических уголков (их соединяют с помощью сварки) либо деревянных брусков (скрепляемых саморезами, шурупами);
обшивают каркас ДСП либо фанерой, закрепляя листы болтами;
в столешнице вырезают отверстие под вал болгарки (большего диаметра, чем сечение у него);
используя перфоленту либо хомуты, с помощью болтов снизу к крышке стола закрепляют болгарку, примерно как изображено на фото ниже;

на поверхности столешницы из деревянных реек (кусков ДСП либо фанеры) устанавливают планки, выполняющие роль направляющих, по которым будет двигаться обрабатываемая заготовка;
деревянные и металлические части конструкции окрашивают (предварительно зачистив наждачной бумагой);
для удобства работы закрепляют тумблер включения болгарки.

Шляпки болтов, расположенные сверху столешницы, должны быть заподлицо с ее поверхностью. Поэтому под них понадобиться высверливать выемки соответствующего размера. Направляющие являются съемными элементами конструкции. Под каждую заготовку их требуется переставлять. Часто их фиксируют с помощью саморезов.

Тумблером можно подавать питание на электроинструмент, предварительно просто заблокировав во включенном положении его кнопку. Более сложным вариантом будет переделывание электрической схемы УШМ.

Вариант с горизонтальным расположением фрезы реализуется схожим способом, только болгарку закрепляют сбоку конструкции, получая подобие циркулярной пилы. Внешний вид созданного станка продемонстрирован на фотографиях далее.

Чтобы пользоваться станком, нужно установить фрезы. В продаже имеются их разновидности, напоминающие обычные отрезные диски, которые фиксируются на валу с помощью зажимной гайки. Для применения шпоночных насадок потребуется переходник. При этом с одной стороны у него имеется посадочное место с резьбой (для закручивания на вал болгарки вместо гайки), а с другой – для фиксации фрезы.

Ручной фрезер

При подвижном варианте фиксации угловой шлифовальной машины ее легче снять в случае необходимости, чтобы использовать по непосредственному назначению. Гораздо проще сделать ручной фрезер, чем создавать механизм, обеспечивающий его перемещения вперед-назад, а также вправо-влево. Работа с таким инструментом потребует надежного закрепления заготовки, чтобы она не вибрировала или не сдвигалась, например, в тисках либо с помощью струбцин. Это в значительной степени определит качество выполненных работ, а также удобство (быстроту) их проведения.

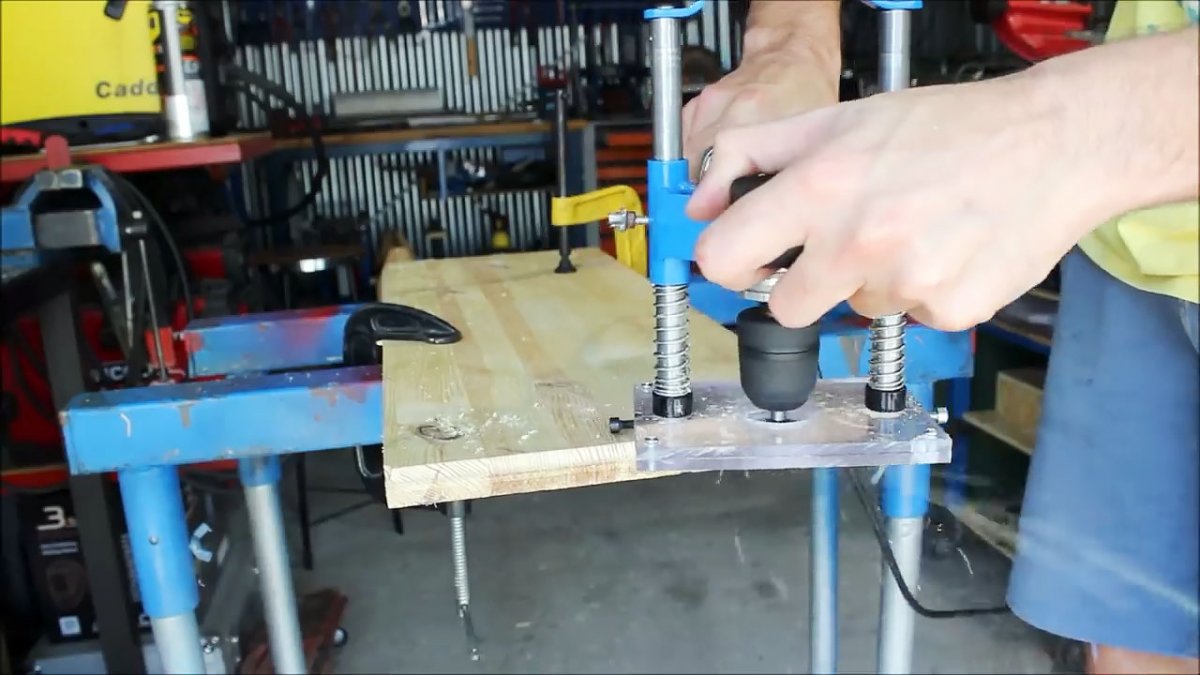

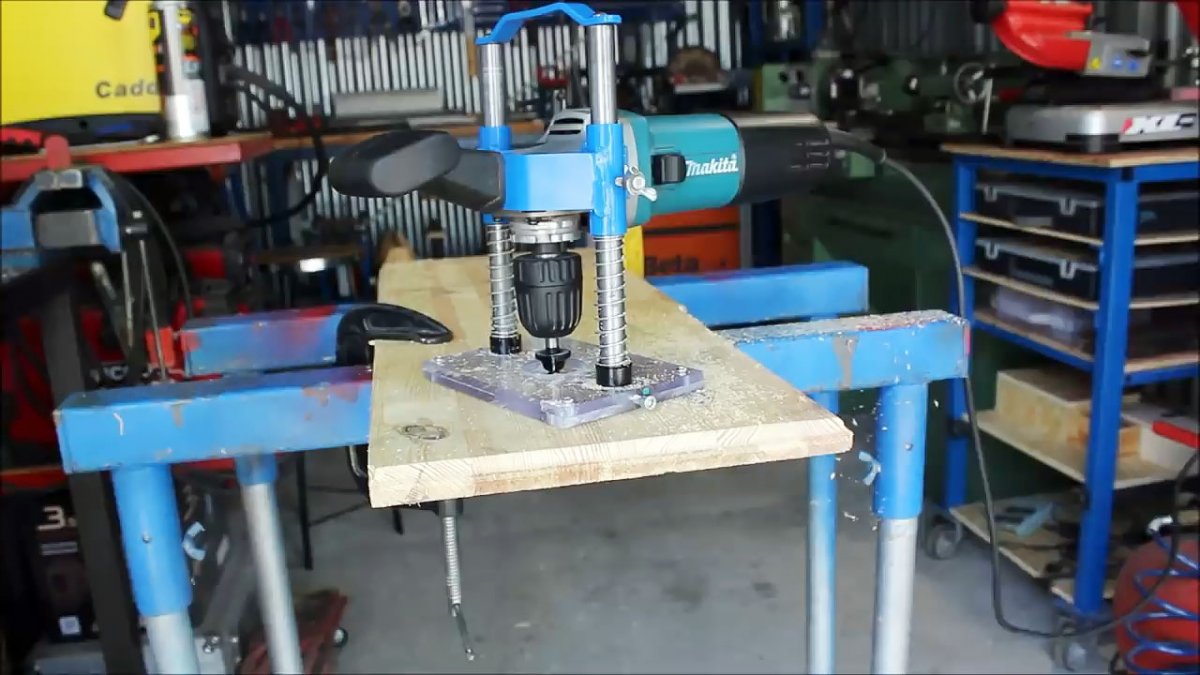

Вариантов изготовления ручных приспособлений из УШМ для фрезерования много. При этом в работе применяют разные материалы. Способ создания ручного фрезера по дереву из угловой шлифовальной машины продемонстрирован в видеоролике далее.

Ручные приспособления больше напоминают насадки под болгарку, позволяющие пользоваться ей так, как фрезером. Самые простые модели не предусматривают вертикального передвижения режущей насадки. Они предназначены для выполнения простейших операций.

Если сравнивать ручной и стационарный варианты самодельных фрезеров, то следует отметить, что качество обработки у последних выше. Но изготовить первые легче, а болгарку можно легко снять при необходимости. Обращаться с инструментом требуется аккуратно, соблюдая технику безопасности. Отлично, когда угловая шлифовальная машина имеет регулятор оборотов. Это позволяет устанавливать нужную скорость вращения фрезы во время работы с разными материалами.

Особенности конструкции и устройство фрезера

Фрезер — это агрегат для обработки дерева или металла. Конструктивно инструмент состоит из нескольких частей:

корпуса с мотором и другими ключевыми элементами;
выступающего держателя, в которые вставляют цанги — переходники для насадок;
платформы из прочного и гладкого материала, она обеспечивает скольжение фрезера по поверхности заготовки.

На корпусе инструмента расположена кнопка включения, некоторые модели предусматривают также клавишу блокировки случайного пуска.

Фрезеры делятся на два вида:

ручные;
Ручной фрезер нужно перемещать по поверхности закрепленной заготовки
стационарные.
Стационарные фрезеры остаются неподвижными при работе, а передвигать нужно саму заготовку

При помощи фрезера можно снимать материал очень тонким ровным слоем. Кроме того, инструмент применяют для выполнения соединений, проточек и пропилов, узоров и пазов.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгори. За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

https://youtube.com/watch?v=SrjCu2i7wRw

Устройство оборудования

Профессиональный фрезеровочный станок по дереву разработан по самым современным кинематическим схемам. Он оснащён сложными механическими соединениями и самой современной электроникой. Основными элементами таких устройств являются:

мощная станина;
специальный стол, который называется фрезерным;
суппорт;
шпиндель, имеющий специальную форму;
перемещение заготовок вдоль станка производится с помощью специальных салазок;
панель запуска шпинделя;
система регулировок управления;
набор режущего инструмента.

Отдельные производители свой станок фрезерный по дереву 220 В комплектуют дополнительной кареткой. Она превращает фрезеровальный станок в агрегат с расширенными возможностями. На нём реализована возможность производить обработку деталей под любым углом

Станина такого агрегата выполнена из толстого куска стали или чугуна. Благодаря своей массе она придает станку повышенную устойчивость. Она позволяет погасить колебания в процессе работы.

На суппорт крепится специальный вал. Его верхняя часть поднимается над столом через специальное отверстие. Во всех агрегатах предусмотрена возможность регулировки высоты поднятия вала. Сверху установлен вставной шпиндель с режущим инструментом. Промышленный фрезер по дереву — это аппарат, способный выполнять большое количество операций. Этого добиваются благодаря использованию разнообразного режущего инструмента. Основными видами оснастки являются: режущий диск, нож, фрезы различной конфигурации.

Для проведения фрезерования строго по прямой линии применяют специальную направляющую планку. Благодаря специальному узлу крепления её можно перемещать на необходимую длину. Высокая скорость вращения шпинделя существенно улучшает качество обработки.

Современные профессиональные станки оснащаются промышленными мощными пылесосами. Они позволяют создавать комфортные условия во время проведения работ. Благодаря мощной системе всасывания убирается строительная пыль.

Управление станком

Как устроена управляющая программа?

Она представляет из себя текстовый txt-файл, где каждая строка задаёт новое перемещение фрезы по оси X, Y или Z. А инструмент в свою очередь переходит из одной точки в другую.

Управляющая программа задаёт не только координаты движения фрезы, но и команды для шпинделя — раскрутить или остановить, а также, скорость движения инструмента и вращения шпинделя.

Из совокупности этих программ формируется G-код.

Он передаётся на контроллер, который отвечает за дальнейшие действия станка. Существует огромное множество систем управления станком — DSP-контроллеры, NC Studio, Mach3, Moriseiki, Syntec, Weyhong, Fanuc, HAAS, Seikos, Heidenhain и др.

Программное обеспечение

Как правило, векторный чертёж для фрезеровки создаётся в Vectric Aspire. Но есть и другие программы, например, ArtCAM, Vcarve, SheetCAM и многие другие.

Выбор программного обеспечения зависит в том числе и от того, какую вы хотите делать фрезеровку. Она бывает контурной и 3d, рассмотрим их особенности.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

Отметьте на подошве или столе центр оси шпинделя.
Вырежьте отверстие под выход электрического инструмента.
Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
Строго под прямым углом следует прикрутить косынку и стойку.
Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

https://youtube.com/watch?v=QuP_rPgy8Jc

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.

Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

Подходящей электрической дрели или болгарки

Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы. Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей

Дрель с большим набором различных сверл

Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл

Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Процесс изготовления станка

Стационарные установки

В комплектацию фрезерного станка входят следующие конструктивные элементы:

Устройство фрезерного станка

устойчивая станина;
привод;
поверхность для выполнения фрезерных работ, оборудованная линейкой.

При создании фрезера из болгарки необходимо осуществить соединение всех компонентов. Электроприводом в данном случае будет служить электроинструмент, закреплённый на крышке стола.

Стационарную установку можно выполнить в нескольких вариантах – с зафиксированной болгаркой или с подвижным устройством. Первую модификацию довольно просто реализовать в домашних условиях. Рабочее устройство можно закрепить для выполнения работы в горизонтальном либо вертикальном направлении. От плоскости планируемой обработки зависит порядок монтажа оборудования.

Станок, функционирующий в горизонтальной плоскости, изготавливается, соблюдая последовательность действий:

Фрезерный станок из болгарки своими руками

сборка рамы из брусков или металлических уголков;
обшивка каркаса листами фанеры;
формирование в столешнице отверстия с диаметром, превышающим вал болгарки;
крепление к нижней поверхности крышки стола инструмента. Крепеж выполняется с помощью саморезов, шурупов, хомутов;
на поверхности столешницы формируются планки, выполняющие роль направляющих;
конструкция подвергается чистке и последующему окрашиванию.

При сборе станка необходимо обеспечить доступ к болгарке без затруднения процесса смены насадок. Для комфортной деятельности можно закрепить тумблер электрооборудования. Предварительная блокировка кнопки во включенном положении позволяет осуществлять подачу питания к инструменту.

Горизонтальное расположение фрезы

Данное устройство изготавливается подобно вертикальному станку. Разница заключается в месте крепления болгарки – электроинструмент фиксируется на боковой поверхности конструкции и напоминает циркулярную пилу.

Для использования станка требуется установка фрезы. В специализированных магазинах имеются различные отрезные диски – фрезы, которые крепятся зажимной гайкой. В случае необходимости использования шпоночных насадок необходим переходник, укомплектованный резьбой для крепления механизма и местом для фиксации фрезы.

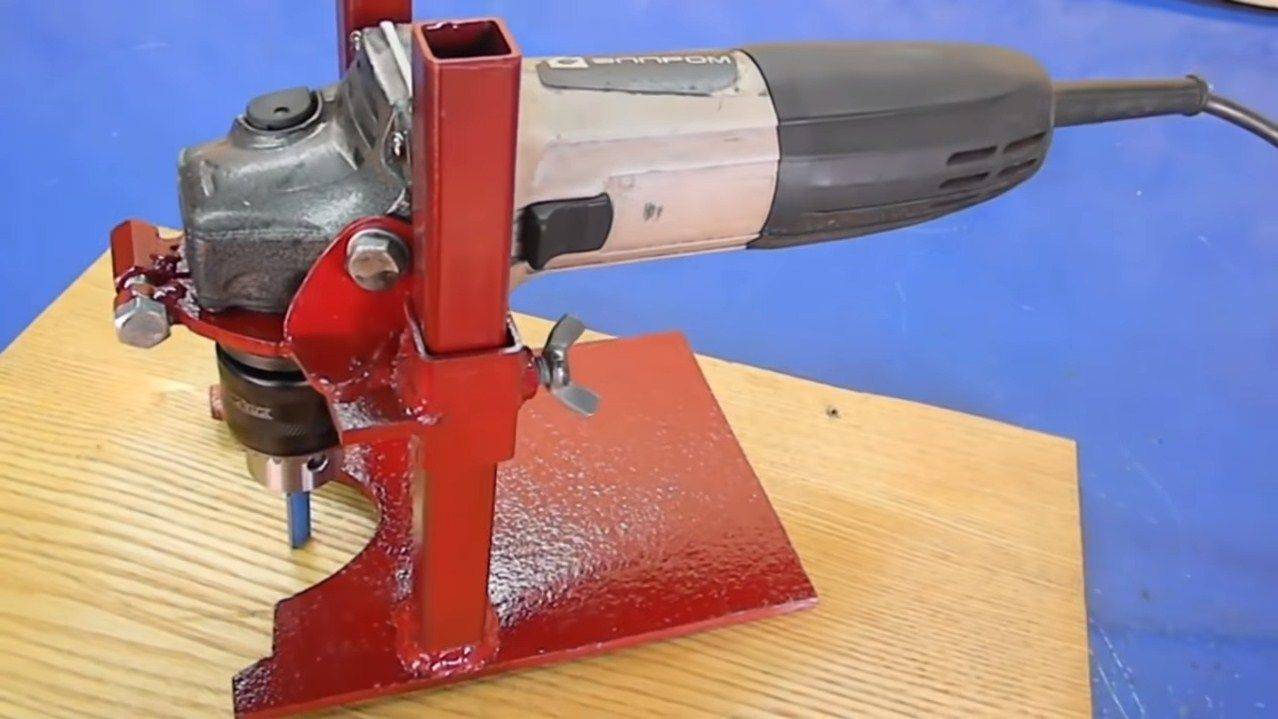

Крепление болгарки сбоку

Ручной фрезерный инструмент

Данный фрезер существенно проще в изготовлении, по сравнению со стационарными устройствами. Для выполнения работ с помощью этого инструмента требуется надёжная фиксация заготовки, исключающая вибрацию, всевозможные смещения. В качестве такого крепления, как правило, выступают тиски либо струбцины. От качества фиксации зависит скорость и качество проведения работ.

Схема закрепления болгарки для фрезерного станка

Вариантов изготовления из болгарки ручных устройств для фрезерования довольно много, как и материалов, доступных для применения. В большинстве случаев ручные устройства представляют собой насадки, позволяющие использовать их для проведения фрезерных операций. Элементарные модели не позволяют перемещать режущую насадку в вертикальном направлении, так как они предназначены для осуществления простейших операций.

В случае сравнения самодельных фрезеров, изготовленных ручным способом либо в виде стационарной установки, по качеству обработки существенно выигрывают стационарные фрезы. А если речь идёт о простоте и универсальности использования, то лидирует ручной инструмент. Выполнение фрезерных работ с помощью ручного устройства либо стационарной установки требует неукоснительного соблюдения правил безопасности.

Видео по теме: Самодельный фрезерный станок из болгарки своими руками
