Как правильно заточить цепь бензопилы напильником

Внешние признаки затупления зуба бензопилы

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Подходит для заточки плоский напильник 150 мм. Для для хранения цепи. Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

1. На рабочем угле зуба появился конический участок.
2. При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
3. В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
4. На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
5. При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Когда и как необходимо проводить заточку цепи бензопилы. Какие инструменты используют для самостоятельной заточки в домашних условиях напильником. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

Как правильно снимать и надевать цепь?

Правильно снять цепь помогут несколько несложных действий. Следует сдвигать на себя защитный щиток до щелчка, затем ослабить цепочку отверткой, открутить гайку и снять шину с цепью.

Последовательность действий для верной установки цепи:

• цепной тормоз следует ослабить, для этого ее оттягивают к ручке бензопилы;
• на крышке цепной звездочки откручивают гайки;
• шина сдвигается к ведущей звездочке;
• зубья-ножи сверху шины должны быть расположены по направлению к ведомой звездочке;
• установку цепи проводят от ведущей звездочки к ведомой;
• хвостовики вставляются в паз шины не только сверху, но и снизу;
• в крышке сцепления устанавливают натяжное приспособление и закрепляют в отверстии на шине в крайнем заднем положении;
• устанавливается крышка звездочки;
• гайки закручивают, подняв шину вверх, после установки правильного натяжения.

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

1. Ручная
2. Станочная
3. С использованием УШМ
4. Заточка дрелью или бормашиной с использованием надфиля

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты

Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Сравнительная быстрота по сравнению с напильником.

Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).

Практически не нужны физические усилия.

Минусы:

Наличие особых навыков.

Отсутствие безопасности.

Необходимо знание техники безопасности и большой опыт работы болгаркой.

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Удобство и гарантированное качество.

Отсутствие необходимости применения большой физической силы.

Минусы:

Цена инструмента.

Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Выбор напильника. Правильное ведение напильника. Заточка режущей кромки зуба

Выбор напильника

 Диаметр круглого напильника выбирается в зависимости от шага зубьев пильной цепи.
Найдите значение шага цепи в следующей таблице, в строке будет указан диаметр напильника и артикулы для заказа.

Шаг цепи	Диаметр круглого    напильника,  мм	Артикул Stihl
Дюймы	мм	Круглого напи-льника	Державки напильника	Опиловочного   шаблона	Плоского напильника	Набор для заточки  (2 напильника+ державка+шаблон)
1/4P	6,35	3,2	56057713206	56057504300	00008934005	08142523356	56050071000
1.4	6,35	4,0	56057724006	56057504327	11108934000	08142523356	56050071027
3/8 P	9,32	4,0	56057724006	56057504327	11108934000	08142523356	56050071027
0.325	8,25	4,8	56057724806	56057504328	11108934000	08142523356	56050071028
3.8	9,32	5,2	56057725206	56057504329	11108934000	0814253356	56050071029
0.404	10,26	5,5	56057725506	56057504330	11108934000	08142523356	56050071030

Ведение напильника

 При ведении напильника, одной рукой крепко держите его за рукоятку, а другой   рукой направляйте его вперед вдоль режущего зуба. Всегда начинайте с самого короткого зуба и прикладывайте напильник к режущему зубу таким образом, чтобы его можно было вести вдоль режущего зуба, надавливая изнутри   наружу. Всегда производите заточку под углом 90° к направляющей шине. Напильник прижимается к режущему зубу только при движении вперед, при движении назад отводите напильник. Немного проворачивайте напильник через определенные промежутки времени, чтобы избежать одностороннего его износа. По стандарту, пильные цепи STIHL, затачиваются под углом 30° – параллельно сервисной маркировке угла заточки. Ведите напильник таким образом, чтобы четвертая часть диаметра напильника   выступала за   верхнюю режущую грань зуба. Первый зуб, который Вы выбрали, необходимо затачивать до тех пор, пока   снова  не будет достигнуто превосходное качество реза.
После этого заточите все режущие зубья на одной стороне на ту же длину, после чего переверните бензопилу на 180° и заточите все зубья на другой стороне. Все режущие зубья должны быть заточены на длину равную длине того режущего зуба, который Вы затачивали первым. Он служит ориентиром. Считайте проходы напильником и делайте одинаковое количество проходов на каждом режущем зубе, чтобы обеспечить одинаковую длину всех зубьев.
Если вы увидите, что режущие зубья одного ряда короче, чем другого, это означает, что на этой стороне Вы надавливали на напильник сильнее. Сравняйте длину режущих зубьев, сделав один-два прохода напильником на более длинных зубьях.

Корректировка ограничителя глубины резания

Глубина резания a – это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая глубину врезания в древесину, т.е толщину стружки. Чаще всего встречаются цепи с зазорами 0,018 дюйма (или 0,45мм) для шага 1/4″P, в 0,026 дюйма (или 0,65 мм) для шага 1/4″, 3/8″P, 0,325″, 3/8″ и 0,031 дюйма (или 0,8 мм) для шага 0,404″, реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.
Глубина резания в значительной степени определяет производительность пиления. Чем больше зазор – тем выше производительность. Оборотной стороной производительности является вибрация. Так цепи с маленькой глубиной резания в пропиле движутся мягче, меньше «дергаются». Поэтому для баланса вибрации и производительности, часто на цепи с большим шагом устанавливают резцы с малой глубиной резания, и наоборот. При заточке режущего зуба расстояние до ограничителя глубины уменьшается. По окончании заточки всех режущих зубьев следует проверить расстояние до ограничителя глубины и при необходимости откорректировать. Используйте для проверки расстояния до ограничителя глубины контрольный калибр, соответствующий шагу цепи.
Для этого просто наложите контрольный калибр на пильную цепь. Если ограничитель глубины выступает за контрольный калибр, его следует немного сточить напильником.
 Доработайте ограничитель глубины так, чтобы он не выступал за контрольный   калибр. У пильных цепей с ведущим звеном с выступом, выступ обрабатывается одновременно с ограничителем глубины. В завершение подточите верхнюю кромку ограничителя глубины под углом параллельно сервисной маркировке – при этом не опускайте ещё больше самый высокий участок ограничителя глубины. Следите за тем, чтобы только что заточенные режущие зубья не обрабатывались плоским напильником. Если перестараться с ограничителем глубины, увеличится отдача бензопилы.

Виды и принцип работы инструмента для заточки цепи бензопилы

Существуют две основные разновидности станков, предназначенных для проведения заточки цепных пил: автоматические и ручные. Последние, в свою очередь, подразделяются на стационарные (устанавливаются на твёрдую поверхность) и мобильные, которые крепятся на шину бензопилы.

Они продаются в специальных наборах для заточки цепи бензопилы с дополнительными сменными насадками

Принцип работы станка заключается в последовательной обработке каждого рабочего зуба пилы. Для этого цепь фиксируется на специальной основе в тиски. Здесь же, в основании платформы находится шкала, с помощью которой можно выбрать угол заточки и необходимую глубину. Основным рабочим инструментом точильного станка является подвижная головка с диском. Для начала работы её необходимо опустить за рукоятку на рабочую поверхность, где закреплена цепь. Алгоритм работы следующий:

1. Оператор закрепляет цепь в тиски.
2. Проверяет целостность диска. Для этого его аккуратно ударяют чем-то плотным, чтобы получился характерный звук (аналогичным образом проверяют посуду на предмет трещин).
3. Закрепляют диск на круге для заточки цепей бензопил, закрывают защитным стеклом (во время заточки это убережёт оператора от искр).
4. Выставляется с помощью шкалы угол заточки.
5. Запускают агрегат.
6. Абразивный диск опускают для проведения шлифовки.

Особенности работы автоматических точильных станков для цепей бензопил

Автоматические станки работают по чётко установленным параметрам. Они используются на больших предприятиях, где необходимо заточить сразу большую массу одинаковых пил, не меняя настройки.

Оборудование это стационарное, чаще всего используются более износостойкие пильные диски. Да и сам аппарат больше напоминает промышленный станок, чем рабочее приспособление под определённый вид работ. Именно поэтому иногда такие станки имеют дополнительные функции

Мастер выставляет параметры угла заточки, остальной процесс происходит автоматически: станок самостоятельно перемещает цепь и выполняет проход наждака на нужную глубину. Среди дополнительных элементов – специальный вал со шпинделем, который передвигает цепь на нужную отметку, ориентируясь на расстояние зубьев. Такие агрегаты отличаются повышенной шумностью и немалым энергопотреблением. Среди положительных сторон – полная автоматизация процесса, среди минусов, кроме названной нами повышенной шумности, – быстрый износ расходных материалов.

Как работают ручные станки для заточки цепей бензопил

Как мы уже упоминали выше, ручные точильные станки могут быть как стационарными, так и мобильными.

Станки ручного типа от автоматических отличаются возможностью более точной настройки и более качественной заточки, так как весь процесс идёт при непосредственном участии человека. Преимущества ручных моделей:

• Демократичная цена.
• Высокая точность.
• Компактность.
• Низкий расход энергии и возможность автономной работы.

Недостатки:

• Высокая трудоёмкость.
• Низкая скорость.
• Необходим опыт работы, так как перенастройка агрегата требует определённых знаний.

Особенности заточки на мобильных и стационарных станках

В отличие от других вариаций заточки, где необходим демонтаж цепи, для мобильных точильных станков этого делать нет необходимости. Такая «точилка» цепей для бензопил может всегда находиться рядом, она не требует подключения к электросети, однако работа с ней требует навыков и определённой сноровки.

Работать не так удобно, так как приходится удерживать во время точения и бензопилу, однако, цена такого заточного станка для цепей бензопил в разы ниже других аналогов

Фактически, вы получаете направляющую для напильника (утрированно говоря), которая обеспечивает правильный угол заточки с помощью струбцины. Однако скорость заточки − одна из самых низких среди других аналогичных устройств. Для работы на стационарном станке цепь для продольного пиления необходимо снимать. Кроме того, как в работе с мобильными устройствами для заточки цепей, так и со стационарными важнейшую роль играет опыт мастера. Ему приходится самостоятельно настраивать агрегат и контролировать полностью весь ход работ.

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

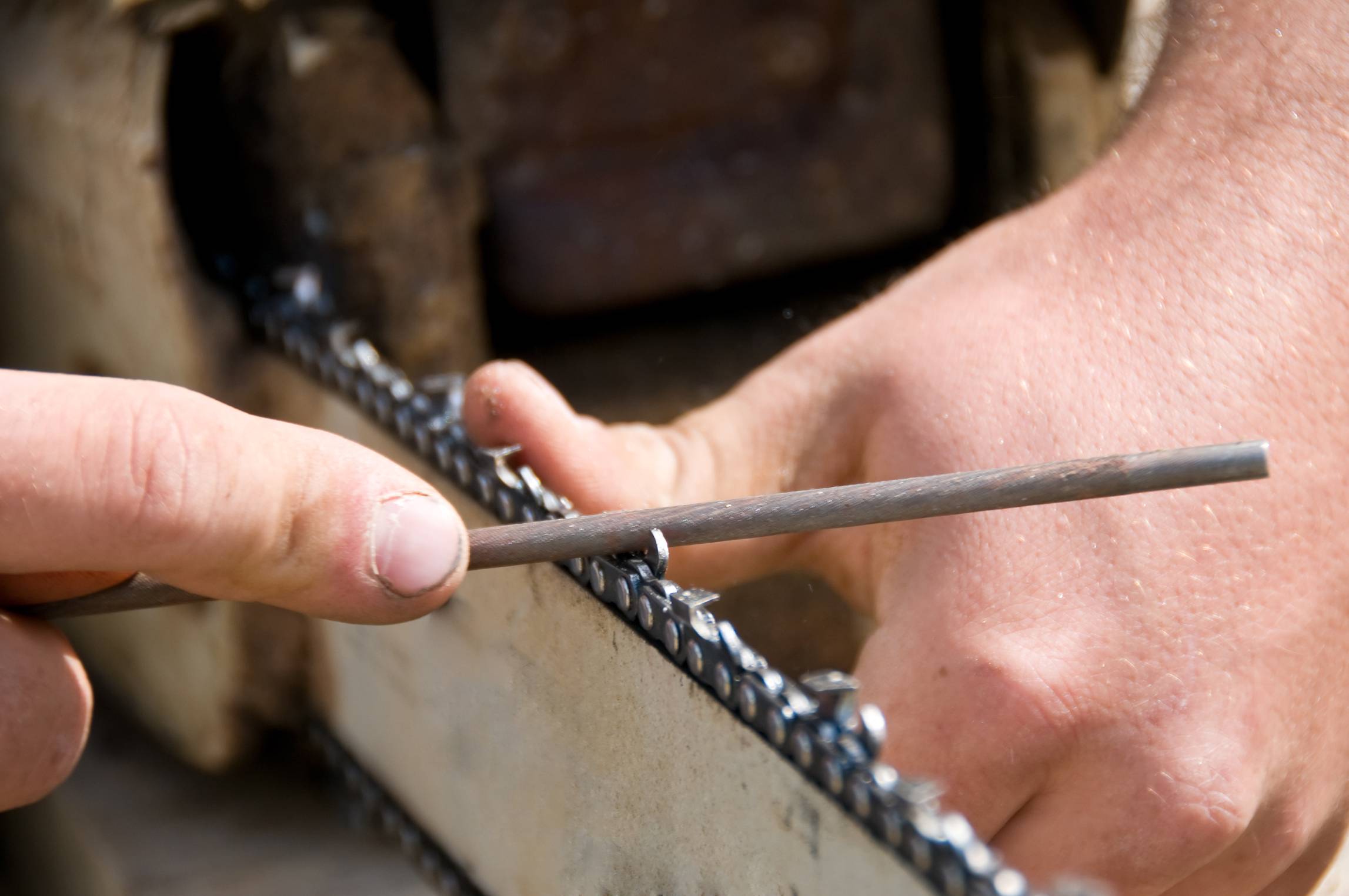

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках. Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз

Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок

Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

• вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
• цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
• гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
• своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи. Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Затачивание цепи напильником

Схема строгания древесины зубом бензопилы.

Данный способ отличает экономичность трат на приобретение соответствующего оборудования, поскольку такое приспособление, как напильник, найдется в арсенале любого домашнего мастера.

Первым делом следует определиться с диаметром напильника, который подбирается согласно размеру затачиваемого резца:

• для 1,3 мм нужен напильник с d 4 мм;
• для 1,6 мм нужен напильник с d 5,2 мм;
• удаляют ограничители у резцов плоским напильником.

Выполняя обработку посредством ручного напильника, важно соблюсти некоторый угол на режущем зубе. На максимальный угол затачивания указывает на каждом зубе звена особая заводская насечка

Такой угол следует выдерживать, пользуясь круглым приспособлением.

Формы зуба бензопилы.

Помимо режущих зубьев, каждое звено цепи оснащено ограничителем, определяющим максимальную величину проникновения зубьев в древесину. Ограничители затачивают намного реже, чем зубья. И лишь тогда, когда по мере затачивания снижается высота режущих зубьев, полноценное функционирование бензопилы затрудняется.

При заточке цепи напильником особое значение отводится такому вспомогательному приспособлению, как струбцина. Главные ее обязанности – закреплять и фиксировать шину пилы. Обычно струбцину прикрепляют на краю верстака либо стола. Надежно зафиксированное оборудование – залог безукоризненной заточки.

Лекало – еще одно дополнительное приспособление, имеющее ролики для перемещения. Его укрепляют на шине пилы. Выбрав желаемый угол для работы, его отмечают посредством лекала. Вся последующая суть процесса сводится только к вождению напильником по пазу данного приспособления. Благодаря лекалу риски неправильной заточки и иные трудности сводятся к минимуму.

Достоинства варианта: дешевизна и простота.

Недостатки: требует приложения больших сил и временных трат. Напильник к следующей заточке придется приобретать новый.

Советы и рекомендации по заточке в домашних условиях

Андрей, Мелитополь:

«Заметил, что на коробках из-под цепей указаны разные углы заточки, для разных цепей отличаются. Заводской угол, например, больше 25 градусов, все пишут, что не меньше 35, а для того, чтобы хорошо пилить сосну, я ставлю угол 40 или 45 градусов. Некоторые станки не двигают цепь вперед и назад, так что рядом с заводской заточкой вообще не стоят! Индивидуально подбирается также толщина точильного круга, и постоянно нужно контролировать форму его кромки».

Валентин, Днепр:

«Мнение мое, как мастера, что напильниковая заточка — самая лучшая в мире. Станки это, конечно, хорошо, но всё-таки прислушайтесь к совету эксперта, с цепями работаю уже десять лет, не меньше. Станок вам даст только 30 градусов по горизонтали и 45 градусов по вертикали заточки, а напильник до 10 градусов по горизонтали. Вертикаль у напильника в градусах та же, но форма режущей кромки не меняется, а рабочее лезвие становится шире. Никакая другая насадка такого не даст! Второе: станок всегда дает перегрев, что плохо для стали, а напильник нет. Третье: напильник щадит зубцы, если его использовать, цепь прослужит примерно шесть заточек, на две дольше, чем после станка.

Основной минус работы — чтобы работать надфилем, нужно тренироваться! Практика и только практика».

Технология заточки цепи напильником

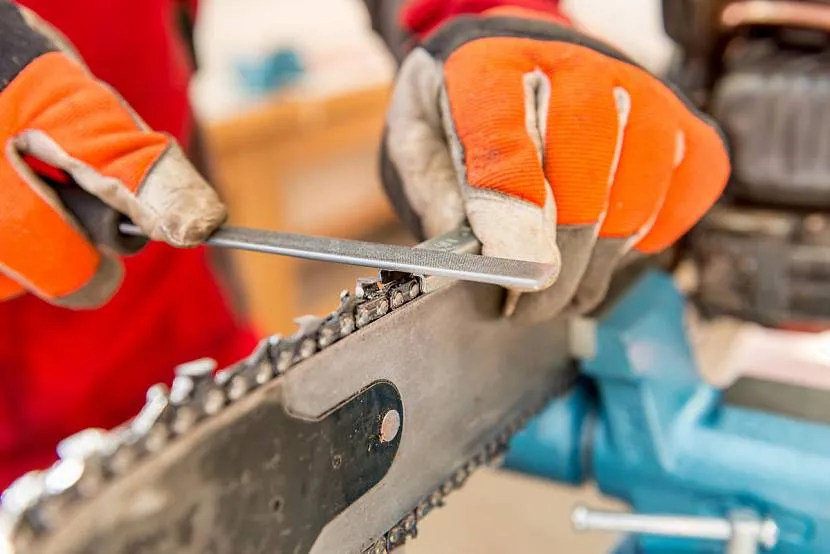

Точить цепь, надо не снимая её с пилы, которая, в свою очередь, устанавливается на ровную поверхность. Натяжение должно быть максимальным. Пила должна быть поставлена на тормоз. Чтобы это сделать, поворачивают блокировочный рычаг. Предварительно цепь осматривается на предмет обнаружения дефектов, которые могут выражаться в изломах, трещинах, сколах. Выполняя заточку цепи бензопилы, учитывают основные технологические особенности:

• зубья затачиваются изнутри наружу;
• градус заточки определяется по специальным меткам, сделанным производителем;
• зуб, подвергаемый заточке, располагают посередине.

Чтобы упростить процесс используют специальные приспособления для заточки цепей бензопил в виде держателей, с помощью которых определяют глубину размещения ограничителя и угол заточки. Правильный станок закрепляют на шине струбцинами и выставить под углом направляющие, посредством которых уточняется градус заточки. Зуб, подвергаемый заточке также надо закрепить упором, поверх которого и кладут напильник.

Техника заточки напильниками Источник www.msca.fr

Независимо от того, какой дополнительный инструментарий вы используете, сначала затачивайте кромки, а затем равняйте ограничители глубины. Требуется внимательно подойти к формированию разницы в высоте между плоскостью ограничителя и кромкой.

Пошаговая инструкция по заточке пилы напильником

Следуйте инструкции, соблюдая все шаги:

• закрепление пилы;
• монтаж державки с учётом показаний шкалы;
• уточняется угол заточки цепи бензопилы, посредством возвышения над остриём держателя на 1/5;
• минимальный размер заточки определяется по самому тупому зубцу;
• начать процедуру круглым напильником, плавно выполняя движения от себя – по 2 – 3 раза для каждого зубца.

Зубья надо заточить с обеих сторон, переворачивая цепь по мере завершения операции. Рекомендуется для ограничителя установить шаблон, размещая указательную часть между зубьями. Выступ над шаблоном стачивается с помощью плоского напильника.

Профессиональная заточка цепи на ручном станке: пошаговая инструкция

Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.

Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:

Для начала станок крепится к краю стола. Как вы понимаете, такой метод также не подходит для использования в полевых условиях.
После сборки станка, необходимо зафиксировать оснастку в специальной канавке тисков, и зафиксировать ее зажимом в виде рычага.
Теперь подбираем соответствующего диаметра напильник, и устанавливаем его в специальный зажим подвижной части станка.
Винтом (показан на фото ниже) выбирается горизонтальный угол заточки.
Выставляется вертикальный угол заточки, который регулируется соответствующим винтом на станке.
Еще одним винтом выставляется высота расположения напильника. Не забываем, что напильник должен возвышаться над верхней кромкой резца на 1/5.
Теперь можно осуществлять процесс заточки. Для этого находим зуб, который станет самым коротким после заточки (на него будут равняться остальные). Ведь увеличить его относительно других невозможно, а сделать другие зубья такими, как этот, вполне под силу, и особенно, при использовании такого оборудования.
Совершаем заточку, двигая напильником вперед с одновременным снятием стружки. В обратном направлении напильник перемещается на холостом ходу, то есть, без нажима.
После того, как первый зуб будет заточен до идеального состояния, мы будем считать его эталонным, и по нему будут затачиваться остальные звенья

Важно отметить, что при дальнейшей заточке нельзя изменять настройки станка.
При помощи указанного ниже на фото стопора с его регулировочным винтом осуществляется настройка величины упора в зуб, который подлежит заточке.
На фото ниже показан ролик с упирающейся в него поперечиной. Это индикатор, благодаря которому происходит приведение размеров всех зубьев к значениям первого эталонного звена.
Аналогичным образом осуществляется заточка всех звеньев с другой части, только для этого необходимо переместить напильник на противоположную сторону.
После окончания процедуры, понадобится отрегулировать глубину пропила

Для начала ее необходимо измерить, воспользовавшись щупами. Ее значение должно быть относительно верхней части режущего зуба в пределах 0,5-0,7 мм или среднее значение 0,65 мм. Если значение меньше указанной нормы, тогда приступаем к стачиванию зуба, отвечающего за глубину реза.
В конструкции станка предусмотрена возможность закрепления треугольного или плоского напильника, с помощью которого и снимается верхний слой металла со звена, отвечающего за глубину реза.
Ниже на фото показан винт, которым выставляется значение глубины пропила, которое необходимо в итоге достичь.

На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.
