Сверлильно-фрезерный станок по металлу

Сверлильные станки: применение, конструкция, механизм действия

Сверлильные станки для производства отверстий в бытовых и промышленных условиях имеют одинаковое назначение. Они применяются для создания отверстий в заготовках из древесины, бетона, металла и т.д. Роль режущего инструмента выполняет сверло, которое аккуратно снимает стружку с детали.

Для создания отверстий в заготовках конструкция сверлильного агрегата должна включать в себя плиту-основание. На эту плиту монтируются все остальные элементы. Устройство вертикально-сверлильного станка предусматривает наличие сверлильного блока. Блок устанавливается на опорную стойку, которая фиксирует обрабатывающую часть и производит ее смещение.

Если вы хотите купить сверлильный станок, нужно принять во внимание такие особенности, как:

• тип сверлильного патрона;
• максимальный размер сверла;
• размеры рабочего стола;
• мощность двигателя;
• количество скоростей.

Очень важно понять принцип действия такого оборудования. Передача вращательного движения к шпинделю производится с помощью механизма скоростей. Чтобы начать сверление, режущий инструмент требуется опустить, направив его к обрабатываемой детали

Положение сверлильного блока на вертикальной штанге можно изменять

Чтобы начать сверление, режущий инструмент требуется опустить, направив его к обрабатываемой детали. Положение сверлильного блока на вертикальной штанге можно изменять.

Переделка сверлильного в сверлильно-фрезерный

Сверлильный станок

Невзирая на все достоинства сверлильно-фрезерный комплекс обладает одним существенным недостатком – высокой стоимостью. Поэтому нередко задумываются о возможности переделки простого сверлильного станка в универсальную модель. Но на практике можно столкнуться с некоторыми сложностями.

Главная сложность возникает при расчете нагрузок на сверлильный патрон. Его конструкция не рассчитана на радиальные нагрузки, которые неизбежно появятся при фрезеровании. Также учитывается конструкция конуса, в который можно будет установить только ограниченный набор фрез со специальным хвостовиком. Поэтому приходится делать глобальную переделку оборудования.

Ее суть состоит в выполнении следующих операций:

• переделать конструкцию шпиндельной головки. Это необходимо для установки фрезерного патрона. Лучше всего взять другую головку и адаптировать под крепления вала;
• изготовление рабочего стола. Для выполнения операции фрезерования рабочий стол должен иметь продольные и поперечные подачи. Чаще всего делают ручной механизм, состоящий из червячных валов и переходных шестерней. При этом учитывается величина лимба;
• улучшение показателя устойчивости. В первую очередь это относится к настольным моделям. Для выполнения этого условия их можно закрепить на надежной станине или увеличить массу опорной плиты.

Но не факт, что вышеописанные действия позволят сделать полноценный сверлильно-фрезерный комплекс. Даже небольшая ошибка в расчетах или во время переделки может привести к потере основных эксплуатационных качеств. Альтернативным вариантом является изготовление фрезерного станка с сохранением изначальной конструкции сверлильного.

Установка заготовки

Только массивные, обладающие значительном весом заготовки можно не закреплять, для всех остальных случаев необходимо использовать призмы, тиски, прихваты. Небольшие детали можно придерживать клещами.

Для проверки правильности установки требуется медленно опустить сверло. Если его вершина точно попадает в отмеченную точку – можно приступать к работе. В противном случае следует отключить двигатель и выставить заготовку или сместить головку шпинделя.

Некоторые станки оснащены световым или лазерным указателем, которые проецируют точку или перекрещивающиеся линии на поверхность материала, что значительно упрощает и ускоряет процесс.

Работа и эксплуатация

В устройствах этого типа коробки скоростей и рабочих передач находятся в сверлильной бабке.

Соответственно и все основные органы в агрегатах 2м55, 2к52, 2а554, а также ас2532, 2н55 и 2532л располагаются непосредственно на ее лицевой поверхности.

Видео:

Основным движением, при котором осуществляется резания в устройствах данного класса, принято считать вращение используемого рабочего инструмента.

Необходимое вращательное движение он получает через передачу непосредственно от электродвигателя, который также обеспечивает при необходимости вспомогательное движение используемого рабочего инструмента.

ВАЖНО ЗНАТЬ: Сборка пескоструйного аппарата своими руками

Параметры заданной обработки перед началом работ выставляются с помощью специальных рукояток, расположенных на коробке передач.

Точно таким же образом происходит управление подачей. Основные рабочие характеристики агрегата описываются несколькими показателями.

Также учитывается основной номер присоединенного конуса, который располагается внутри шпинделя.

Берется во внимание и наибольшее перемещение самого шпинделя. В данных устройствах предусмотрен и различный диапазон совершаемых оборотов, при которых может вращаться шпиндель. В данных устройствах предусмотрен и различный диапазон совершаемых оборотов, при которых может вращаться шпиндель

В данных устройствах предусмотрен и различный диапазон совершаемых оборотов, при которых может вращаться шпиндель.

При эксплуатации станков сверлильного типа данного класса обязательно учитывается количество ступеней, отвечающих за рабочее вращение в шпинделе.

Видео:

На функциональные возможности станка оказывает большое влияние и мощность используемого электрического двигателя.

Стоит отметить и то, что на стоимость устройств из этой категории влияет, в первую очередь, функциональный набор, все его технологические возможности, а также техническое состояние.

Ремонт сверлильного станка должен проводиться профессиональными мастерами, которые хорошо разбираются в устройстве и принципе действия агрегатов этого класса.

Это поможет продлить срок службы устройства и сделает его эксплуатацию безопасной.

Обязательным условием работы на устройствах этого класса является строгое соблюдение правил по технике безопасности, которые должен соблюдать каждый оператор.

В любом случае, настольный сверлильный станок этого класса считается надежным и достаточно функциональным оборудованием, при помощи которого можно производить качественную обработку различных металлических поверхностей.

Преимущество станков с ЧПУ

Станки с ЧПУ обладают достаточно высокой универсальностью. Они применяются для выполнения различных технологических операций. Точность позиционирования всех подвижных элементов высока, отклонение составляет 0,05 мм. Сегодня производители поставляют сверлильное оборудование с ЧПУ нескольких категорий:

1. Аппараты вертикально-сверлильной группы, которые имеют несущую колонку и крестовой стол. Распространенной моделью этой группы можно назвать 2Н135Ф2, применяется она для получения отверстий диаметром от 18 до 50 мм.
2. Одностоечные модели с одной вертикальной стойкой и крестовым столом, а также револьверной рабочей головкой. В промышленности устанавливают модель 2Р135Ф2.
3. Аппараты с крестовым столом и инструментальным магазином при вертикальной компоновке. За счет применения инструментального магазина можно существенно повысить функциональность оборудования.
4. Санки портального типа, которые могут применяться для получения отверстий до 60 мм.

К преимуществам можно отнести:

1. Возможность наладки крупносерийного производства. Очень часто оборудование автоматически меняет позицию заготовки, за счет чего снижается количество времени, которое требуется для ее перебазирования. За счет этого ускоряется процесс обработки.
2. Существенно повышается точность обработки. Как ранее было отмечено, точность позиционирования отдельных узлов довольно большая. При применении современного режущего инструмента, изготавливаемого из износостойких материалов, можно обеспечить довольно высокий показатель точности обработки.
3. Упрощается процесс механической обработки. В большинстве случаев станки с ЧПУ позволяют закрепить заготовку, после чего вводится программа и резание происходит в автоматическом режиме. Другими словами, от оператора качество получаемого изделия существенно увеличивается.
4. Снижается риск получения травм. Это связано с тем, что после установки заготовки зона резания закрывается защитным кожухом, который может выдерживать механическое воздействие.

Единственный недостаток- высокая стоимость аппарата. Для того чтобы обеспечить высокоточное позиционирование всех элементов относительно друг друга применяются высококачественные материалы. Кроме этого, подвижность всех узлов обеспечивается за счет установки нескольких приводов. Блок числового программного управления представлен сложным компьютером, который может обрабатывать вводимую программу и отдавать команды прибору.

Возможности и устройство промышленного сверлильного оборудования

Сверлильное оборудование, предназначенное для промышленного использования, устроено намного сложнее, чем бытовые модели. Это заметно, как было сказано выше, даже по фото таких агрегатов. Подача режущего инструмента на этом оборудовании может выполняться не только вручную, но и в автоматическом режиме. Практически на любом из таких станков предусмотрена возможность регулирования скорости вращения шпиндельного узла и величины подачи, за что отвечают коробка скоростей и коробка подач соответственно.

Настольные сверлильные станки профессионального класса отличаются от бытовых моделей высокоточными комплектующими, начиная от опорных подшипников и заканчивая патроном

Поскольку такие станки используются более интенсивно и для решения ответственных задач, их кинематическая схема отличается более сложным и надежным исполнением. Во многих из современных моделей данных аппаратов предусмотрена опция автоматического реверсирования направления подачи и вращения режущего инструмента в тот момент, когда он достигает требуемой глубины обработки.

Шпиндельный узел большинства моделей такого оборудования оснащен механизмом автоматического подвода к поверхности обрабатываемой детали. Практически обязательной опцией для данных станков является автоматическая подача охлаждающей жидкости в зону обработки в тот момент, когда такая обработка начинается.

Конструкция сверлильной головы промышленного станка

В последнее время промышленные предприятия активно оснащаются сверлильными станками, работой которых управляет система ЧПУ. Преимуществом использования такого оборудования является то, что в них автоматизированы основные и вспомогательные технологические операции, что позволяет значительно повысить их производительность по сравнению с моделями, управляемыми вручную.

Промышленные станки сверлильной группы, как уже говорилось выше, способны выполнять различные технологические операции:

• развертывание отверстий;
• обработку отверстий с использованием зенкера;
• снятие фасок в верхней части отверстий, формирование цилиндрических и конических углублений – зенкование;
• обработка отверстий при помощи цековки;
• нарезание внутренней резьбы;
• обработка отверстий при помощи резца – растачивание;
• финишная обработка отверстий при помощи шариковых или роликовых инструментов – выглаживание;
• обработка деталей при помощи фрезерного инструмента (формирование пазов и др.).

Зенковка углубления на промышленном станке

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

• Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
• С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
• Проектируется сцена – моделируется место будущего размещения станка в мастерской.
• На виртуальной сцене размещаются станина и узлы.
• По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
• Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
• После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
• При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Элементы конструкции бытового сверлильного оборудования и их взаимодействие

Шпиндельный узел как производственного, так и бытового сверлильного станка приводится в действие посредством электродвигателя, сообщающего крутящий момент валу ременной передачи. Сверлильные станки, предназначенные для бытового использования, оснащаются электродвигателями, мощность которых составляет 250–1000 Вт.

Асинхронный двигатель настольного сверлильного станка Sturm BD7037 мощностью 370 Вт

На многих моделях бытовых станков сверлильной группы скорость вращения режущего инструмента можно регулировать, что обеспечивается за счет использования в их конструкции валов ременной передачи разного диаметра. Принцип регулирования скорости вращения шпинделя на таких станках достаточно прост: при выключенном приводном электродвигателе ремень просто перекидывается в канавку той части шкива, которая имеет другой диаметр. По такому принципу скорость вращения шпинделя можно регулировать в диапазоне 450–3000 об/мин.

Узел ременной передачи станка Proma PTB-16B230

На станках для бытового использования обычно устанавливаются сверлильные патроны, идентичные зажимным устройствам ручных электродрелей. Такие патроны с 3 самоцентрирующимися кулачками рассчитаны на фиксацию сверл, диаметр которых доходит до 12 мм. Для работы с этим патроном необходим специальный ключ, при помощи которого осуществляется зажим или ослабление фиксирующих кулачков.

При выборе станка обратите внимание на минимальный диаметр зажимаемого в патроне сверла – кулачки некоторых моделей не могут фиксировать сверла калибром менее 3 мм

Технические возможности сверлильных станков бытового назначения позволяют обрабатывать детали, высота которых находится в интервале 200–900 мм. Данный параметр зависит от того, на какую высоту сверлильная головка может подниматься на стойке оборудования. Принцип перемещения сверлильной головки по колонне станка у различных моделей может варьироваться. На самых простых и легких устройствах рабочая головка перемещается на требуемую высоту вручную, а на более крупном и тяжелом оборудовании для этого предусмотрена специальная рукоятка-штурвал, которая соединена с приводным механизмом.

Для фиксации сверлильной головки в требуемом положении и для ее установки на необходимой высоте перед началом обработки используется специальная рукоятка. Регулировать и фиксировать положение рабочей головки перед началом сверления необходимо потому, что величина вылета патрона из шпиндельного узла достаточно невелика и составляет в зависимости от модели агрегата 50–400 мм.

Органы настройки глубины сверления станка НС12А: 1 – гайка указателя; 2 – выступ указателя; 3 – штурвал; 4 – хомут; 5 – фиксирующий винт; 6 – гильза шпинделя

Важным параметром, по которому оценивают любой сверлильный станок, является вылет сверла. Этот параметр, который у разных моделей бытовых станков может находиться в интервале 100–200 мм, характеризует расстояние от оси вращения режущего инструмента до оси стойки-колонны (от него зависит то, на каком расстоянии от края детали можно просверлить отверстие).

Основным требованием к плите-основанию сверлильного станка, которая должна обеспечивать его устойчивое положение на любой горизонтальной поверхности, является ее массивность и габариты, достаточные для того, чтобы уравновешивать массу остальных конструктивных элементов оборудования.

Назначение верхней части такой плиты – служить рабочим столом, поэтому ее делают максимально ровной с несколькими пазами. Центральный из этих пазов используется при сверлении сквозных отверстий и необходим для того, чтобы в процессе выполнения такой технологической операции избежать повреждений сверла и поверхности рабочего стола. Остальные пазы на поверхности рабочего стола нужны для закрепления различных зажимных приспособлений.

Основание станка PROHHON-TBM-220 имеет прорези для закрепления тисков

Вертикальное перемещение сверла, закрепленного в патроне, осуществляется за счет рычажного механизма, приводимого в действие специальной рукояткой. Такая рукоятка, расположенная на боковой поверхности корпуса станка, специально подпружинивается, что обеспечивает ее автоматический возврат в исходное состояние после того, как воздействие на нее прекращается.

Электродвигатель на бытовых моделях питается преимущественно от электрической сети с напряжением 220 В. Он запускается и останавливается при помощи кнопочной станции. На отдельных моделях бытовых сверлильных станков, технические возможности которых позволяют нарезать внутреннюю резьбу, предусмотрен реверсивный запуск электродвигателя.

Обозначение

По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то очень многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках.

Буквенно-цифровое обозначение на корпусе указывает:

1. первая цифра — на группы по таблице классификации металлообрабатывающего оборудования;
2. вторая цифра – на тип оборудования;
3. если на втором месте указывается буква, то это говорит о модернизации базовой модели;
4. максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
5. если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» — магазина со сменным инструментом.

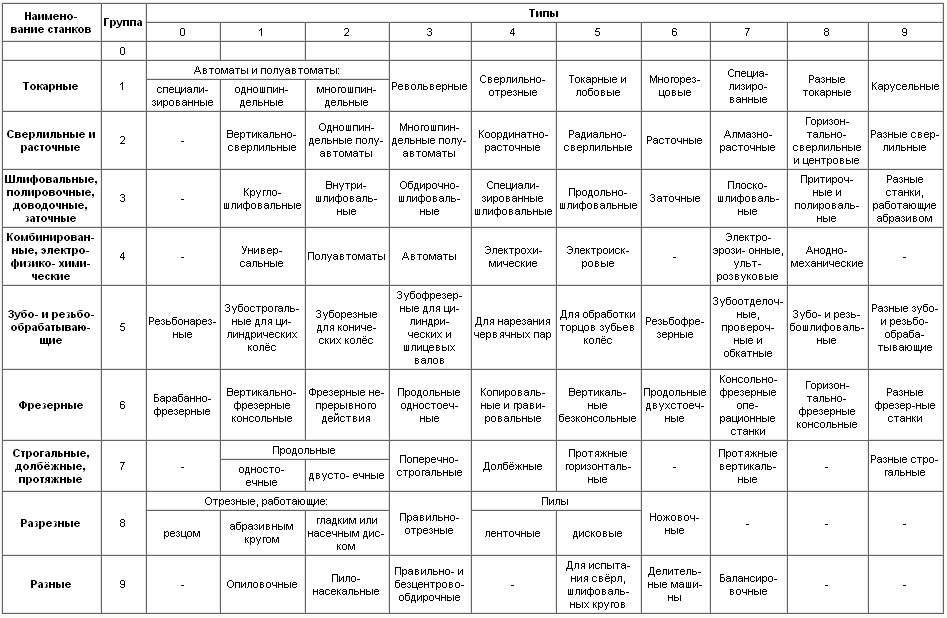

Классификация станков по ЭНИМС

Модернизированные станки с ЧПУ имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:

1. станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы состоит в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
2. станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
3. контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
4. система ЧПУ универсальная.

Конструкция фрезеровального станка

устройство консольно-фрезерного станка

Устройство фрезеров различных видов может значительно отличаться, но все они в обязательном порядке содержат основные узлы и механизмы:

• станина (корпус);
• рабочая столешница;
• консоль (нет у бесконсольных моделей);
• салазки;
• хобот;
• шпиндель;
• оправка.

Литая станина служит в качестве основы для крепления остальных деталей. В ней спрятан электродвигатель, коробка переключения скоростей, механизм шпинделя. Фреза перемещается на консоли по направляющим. Рабочая столешница поддерживается салазками, по которым передвигается горизонтально. Исполнительный инструмент удерживается оправкой в форме конуса Морзе (конический стержень с крепежом).

Как выбрать сверлильный станок

Чтобы знать, какой сверлильный станок выбрать для домашней мастерской или промышленного применения, стоит разобраться с назначением. В каждом классе выпускается оборудование, которое отличается характеристиками мощности и производительности. Эти параметры должны соответствовать виду обрабатываемого материала

Рекомендуется обратить внимание на максимальный диаметр сверла, функциональность и уровень безопасности

Назначение

Для небольшой домашней мастерской подойдет вертикальный сверлильный станок. Это оборудование отличается низкой ценой и обеспечит более высокое качество, чем электродрель. Для работы в гараже, на станции техобслуживания или в цехе небольшого предприятия лучше купить радиально-сверлильную модель. Техника отличается хорошим функционалом и позволяет делать отверстия под углом.

Для решения универсальных задач стоит выбрать сверлильно-фрезерный станок. Это оборудование поможет выполнять фрезерование, сверление и специализированные операции, обрабатывать детали сложной формы. Для монтажа промышленного оборудования, работы на строительной площадке, где используются габаритные металлоконструкции, лучшим инструментом станет сверлильный станок с магнитной подошвой.

Мощность и производительность

Для работы со сверлами небольшого диаметра можно приобрести оборудование с электродвигателем, мощностью до 500-600 Вт. Техника легко справится с металлом, толщиной в несколько миллиметров, поможет нарезать резьбу. На производственных предприятиях лучше использовать машины с электромоторами до 1000-1100 Вт. Такие модели легко справляются со сверлением отверстий 15-20 мм в диаметре. Для работы со спиральными сверлами требуется техника с двигателями 1,5-2 кВт.

Производительность зависит не только от характеристик двигателя, но и от наличия системы охлаждения. Большое количество ребер обеспечит хорошую эффективность воздушного охлаждения.

Диаметр сверления

Оператор должен знать, какой максимальный диаметр отверстий придется сверлить во время работы. Бытовые и полупрофессиональные модели рассчитаны на применение режущего инструмента с диаметром до 13-16 мм. Этого достаточно для мелкого ремонта транспортного средства, производства мебели и небольших металлоконструкций.

При выборе инструмента для работы со спиральными сверлами, необходимо быть особенно внимательным. Производители часто указывают максимальный диаметр корончатого сверла, а этот режущий инструмент имеет более высокую производительность. Оборудования, рассчитанное на работу со сверлами большого диаметра, должны иметь систему подачи охлаждающей жидкости.

Функциональность

Функциональные машины с механическим управлением должны иметь переключатель скоростей, реверс, точные и информативные лимбы. Это поможет на недорогом оборудовании выполнять качественно сверление. Переключение реверса должно быть простым, а панель управления – информативной и надежно защищенной от случайного воздействия.

Для ответственных операций лучше использовать модели с автоматизированными системами. Простая цифровая индикация скорости и положения шпинделя улучшит качество обработки. Наличие автоматической подачи сделает выше производительность. Электронные системы регулировки скорости, защиты от перегрева, скачков напряжения увеличивают срок службы, упрощают работу.

Безопасность

Все модели должны комплектоваться защитными кожухами, это предотвратит попадание стружки в глаза и травмы. Ременные передачи требуют надежной защиты от случайного попадания одежды, волос. Крышки, защищающие эти системы от механического воздействия, должны комплектоваться концевыми выключателями. От несанкционированного запуска техника защищается магнитными пускателями. Если это оборудование не предусмотрено, то безопасность резко снижается.

Лучшие рейсмусовые станки

Оборудование новых моделей

Востребованы предприятиями и модели с ЧПУ – F6, F8, F10. Они служат для того, чтобы с высокой точностью сверлить сквозные и глухие отверстия в плоскостях и торцах мебельных щитов, заготовках из бруса. Они затем идут на изготовление корпусной мебели.

Такое оборудование нашло применение на мебельных фабриках, занимающихся массовым или серийным выпуском продукции. У станков немало преимуществ:

• за один проход заготовки обеспечивается процесс сверления всех карт присадки;
• простота в работе: нет необходимости перенастраивать станок на каждую деталь, выбирается нужная программа и устанавливается заготовка нового типа;
• легкость программирования: программа оптимизации сама выбирает вариант присадки (максимально быстрый при данном инструменте);
• возможен проходной режим работы (станок обслуживают два ) или режим возврата панели на загрузку (при работе одного оператора);
• надежная фиксация заготовок обеспечивается пневматическими тормозами;
• оборудованием можно управлять, пользуясь эргономичным пультом с отображением всех совершаемых операций.

У станочников есть возможность регулировать длину, ширину и толщину материала, а в работе участвуют вертикальные шпиндели (их 7) и 1-2 горизонтальных.

Универсально-фрезерные

Металлообрабатывающие станки такого типа, имеют шпиндель, размещенный горизонтально и предназначаются для резки сравнительно небольших по размеру и весу заготовок. Подобное оборудование производит резку деталей инструментами различного типа: дисковых, цилиндрических, угловых, концевых, фасонных и торцевых. Такие станки, вне зависимости от выбранной модификации, позволяют обрабатывать поверхности металлических заготовок вертикально, делать горизонтальные фаски и винтовую нарезку, пазы и углы в деталях. При необходимости дополнительных операций, связанных с делением или винтовым перемещением заготовки под кромкой фрезы, действия выполняются вручную, с применением дополнительного оборудования, которое закреплено на столе.

При выборе таких моделей нужно учесть, что их конструкция достаточно сложная. Основные механизмы расположены на станине, с расположенным внутри корпуса узлом шпинделя и коробкой передач. Оправка с режущим инструментом, удерживается хоботом с подвесками. Консоль с коробкой передач механизма, перемещается по вертикальным направляющим. Поворотный механизм, предназначающийся для разворотов стола вокруг оси на 45 гр., расположен на салазках направляющих консоли. Благодаря такому инженерному решению, стол с закрепленной деталью, может направляться по отношению к режущей кромке инструмента по металлу горизонтально, под любым углом.

Горизонтально-фрезерные

Такой тип, является одним из самых распространенных. Этот вариант очень простой в практической работе и техническом уходе. Представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробку передач и стол, перемещающийся горизонтально, вертикально и перпендикулярно. Станки подобного типа не только простые, они еще и надежные – что дает возможность выбрать их в качестве оборудования для любой ремонтной мастерской.

Горизонтальный фрезерный станок

Широкоуниверсальные

Эти фрезерные станки имеют дополнительную головку шпинделя, находящуюся на подвижном хоботе. Благодаря такому инженерному решению, режущий инструмент можно разворачивать под любым углом по отношению к детали в двух разных плоскостях. Подобные изделия способны обеспечивать резку металла как раздельно, так и одновременно, двумя шпинделями с установленным инструментом. Большую степень универсальности таким станкам по металлу, придает монтаж накладной фрезерной головки, которая устанавливается на поворотной. Подобный вариант станков по металлу позволяет не только фрезеровать заготовку, но и сверлить, зенкеровать или растачивать деталь, поэтому достаточно часто входят в список рассматриваемых при выборе оборудования.

В модификациях станков, консоли нет, вместо нее по направляющим станины передвигается каретка, позволяющая крепить стол и вспомогательное оборудование. Такое оборудование является универсальным, его выбирают для обработки металла на экспериментальных предприятиях и инструментальных цехах.

Вертикальные консольно-фрезерные

Эти станки по металлу, в отличие от предыдущих образцов, имеют вертикальное размещение шпинделя. Некоторые модификации позволяют смещать вдоль оси шпиндель и делать его горизонтальные повороты, что существенно расширяет функции станка. Фреза вставляется в специальный конус в оправке. Фрезерование металла на таких станках, может производиться не только за счет подъема стола, но и с помощью вертикальных операций режущим инструментом. Благодаря использованию специальной оправки, обработку изделий на оборудовании такого типа можно производить и дисковыми фрезами.

Вертикальный фрезерный станок

Бесконсольные станки

Такие станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных, наклонных поверхностей и пазов и было сконструировано для работы по металлу на заготовках крупных габаритов и значительного веса. На таких станках, консоли нет, перемещение салазок и стола осуществляется по направляющим станины, закрепленной в фундаменте.

Благодаря инженерному решению, конструкция фрезерного оборудования, обладающего высокой жесткостью, дает возможность производить резку металла с большей точностью, чем станки консольного типа и обрабатывать крупногабаритные заготовки с большой массой. На таких станках, шпиндельная головка, которая является одновременно и коробкой передач, передвигается по направляющим. Шпиндель с гильзой перемещается по оси для установки на нужный размер.

Бесконсольный фрезерный станок

Модели и технические характеристики вертикально-фрезерных станков

При выборе оборудования в первую очередь необходимо обращать внимание на конструкцию, мощность, габариты и дополнительные рабочие опции станка. На современном рынке можно найти вертикально-фрезерные устройства различного типа, в том числе в малом и среднем ценовом сегменте

Вертикально-фрезерные станки выпускаются как отечественными, так и иностранными компаниями.

Станок 6р10

Станок 6р10 представляет собой фрезеровочный станок универсального типа, который оснащается поворотной головкой и подходит для мелкосерийного и единичного выпуска деталей. Модель отличается невысоким уровнем шума в работе, хорошей износоустойчивостью трущихся элементов, оптимальными показателями точности. Готовая поверхность заготовки после обработки соответствует показателю шероховатости V6.

Станок 6р11

По виду станок 6р11Э относится к консольным конструкциям. Его используют для обработки стальных заготовок, чугуна, металлов различного типа, а также твердых пластмасс. Оборудование позволяет придать заготовке поверхность с шероховатостью до V5, может производить работу с разной скоростью под нужным углом. Хорошая мощность и грамотная система приводов обеспечивает высокие результаты производительности.

Станок 6р12

Модель 6р12 применяется для обработки металлических и чугунных заготовок преимущественно с помощью концевых и торцовых фрез, создания пазов, плоских граней, рамок и углов. Станок подходит для создания криволинейных деталей, обработки поверхностей нестандартной формы. Устройство отличается большой мощностью и жесткостью, за счет чего можно использовать и быстрорежущие стальные фрезы.

Станок 6р13

Устройство 6р13 тоже имеет консольную структуру, оснащается копировальным приспособлением для работы с нестандартными заготовками и поворотной головкой шпинделя. Модель подходит для производства штучных экземпляров и мелкосерийного выпуска изделий. Готовые детали соответствуют классу точности H.

Станок 6т12

Модель 6т12 имеет мощный электродвигатель, большую площадь рабочей поверхности, может работать в ручном, толчковом и автоматическом режиме. На таком оборудовании можно обрабатывать практически любые виды материалов и заготовок.

Станок ВМ 127

Станок ВМ 127 используется для работы с металлическими и стальными деталями, а также чугунными элементами. Оборудование находит применение как в среде частных мастеров, так и профессиональных цехах, позволяет обрабатывать плоскости, пазы, зубчатые, шлицевые изделия. Цикл работы может быть автоматическим или полуавтоматическим.

Станок 6м13п

Станок 6м13п относится к категории электроустройств повышенной точности, может работать с быстрорежущей фрезой большой жесткости. Оборудование применяется для мелко- и крупносерийного производства, позволяет обрабатывать детали посредством сверления и фрезеровки, создавать зубчатые кольца и колеса.

Станок 6н11

Оборудование 6н11 имеет рабочую поверхность 25 на 100 см, оснащается мотором основного привода 4,5 кВт, применяется для обработки цветных и черных металлов.

Отличительные черты станка 6н11:

• высокая точность;
• производительность;
• легкость в техобслуживании.

Станок FSS 400

Станки FSS 400 подходят для единичного и серийного использования. С их помощью можно проводить попутную и встречную фрезеровку, автоматически опускать деталь и обеспечивать высокое качество результата. Управление таким станком возможно со специального подвесного пульта.

Станок FSS 450 mr

Устройства FSS 450 mr, производящиеся в Беларуси, подходят для работы с различными по форме и назначению фрезами. С их помощью можно обрабатывать сталь, сплавы и чистые металлы, чугун. Чаще всего такие станки применяют на мелкосерийном и среднем по масштабам производстве.

4 Станок ВСМ-029 белорусского производителя Вистан

Известное оборудование с множеством конструктивных достоинств:

• возможность выбора количества оборотов при помощи клинового ремня;
• относительно большой рабочий стол (длина 58 см, ширина 18 см;
• специальные упоры для перемещения стола и выбора необходимой глубины сверления;
• возможность установки пиноли с помощью маховика на глубину и опускание при сверлении, а также использование маховика при фрезерных операциях.

ВСМ-029 оснащен вертикальной шпиндельной головкой. Его можно повернуть против часовой стрелки на 45 градусов, по часовой — на 90. Защитный стопорный механизм, установленный в настенном электрическом шкафу, обеспечивает максимальную безопасность при использовании станка в промышленных и бытовых условиях.

Обычно VSM-029 выполняет простую фрезеровку металлических заготовок и отверстий в стальных, пластиковых, медных деталях. Эта машина при правильном обращении проработает не менее 10-15 лет без капитального ремонта.
