Как сделать самодельный воздушный компрессор для покраски

Особенности

Довольно распространенным вопросом можно назвать то, какое устройство больше всего подходит для выполнения покрасочных работ. Это связано с тем, что самодельный компрессор для покраски должен обеспечивать равномерное поступление воздуха без различных примесей. При неравномерности подачи воздуха есть вероятность появления подтеков и других дефектов.

Фирменное оборудование характеризуется наличием достаточно большого количества различных функций, которые существенно расширяют область применения устройства. Примером можно назвать использование компрессора для качественной работы аэрографа. Однако, покупные варианты исполнения обходятся намного дороже, что можно назвать их существенным недостатком.

Принцип работы любого подобного устройства, вне зависимости от того, является ли оно покупным или самодельным, заключается в следующем:

1. В установленном накопительном резервуаре создается излишнее давление.
2. Воздух может нагнетаться самым различным образом, чаще всего ручным методом.
3. Механическое устройство предназначено для обеспечения равномерной подачи воздуха.

Именно поэтому уделяется внимание рекомендациям по сборке самодельной конструкции

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям

Следует запомнить следующие правила работы:

Следует запомнить следующие правила работы:

• насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
• перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
• плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе

При выполнении художественных работ не должно быть сквозняка или ветра

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Полупрофессиональный нагнетатель воздуха

Специалисты неоднократно делали отзывы о том, что самодельные компрессорные установки имеют более продолжительный срок службы. При чем сравнение производилось с отечественными и зарубежными моделями.

Это, естественно, потому как, установка изготавливается собственными руками. Поэтому рассмотрим вариант, как сделать компрессор из холодильника, который не будет уступать даже изделиям именитых фирм. Итак, для его изготовления необходим, следующий перечень материалов:

• Ресивер для компрессора;
• Манометр;
• Реле для контроля давления в компрессоре;
• Резьбовые переходники;
• Топливный фильтр (бензин);
• Редуктор с масловлагоотделяющим фильтром;
• Крестовина водопроводная с резьбой ¾ дюйма;
• Мотор для компрессорной установки;
• Хомуты автомобильные;
• Масло моторное (10W40);
• Переключатель (220 В);
• Маслостойкий шланг;
• Латунные трубки;
• Обычный шприц;
• Толстая доска;
• Преобразователь ржавчины комрессора;
• Фильтр системы питания (дизеля);
• Краска по металлу;
• Гайки, шайбы, шпильки;
• Колеса для мебели;
• Герметик, лента фум;
• Надфиль.

Роторные компрессоры

В роторных компрессорах используется принцип синхронного движения навстречу друг другу двух роторов. Эта конструкция позволяет осуществлять постоянную и бесперебойную подачу воздуха в течение длительно времени. Данные компрессоры, как и поршневые, могут быть масляные и безмасляные. При использовании масляного варианта также придется фильтровать воздух от масляных частиц и пропускать его через осушитель.

Преимуществом роторного компрессора является небольшое потребление электроэнергии по сравнению с поршневой установкой, быстрая настойка компрессора для конкретного вида работ, и высокая производительность. К тому же роторный компрессор практически бесшумный, по сравнению с поршневой установкой. Но поскольку конструкция данного компрессора более сложная, то стоимость его значительно выше.

Роторные установки очень надежны в эксплуатации, но в случае поломки ремонт будет более дорогостоящий и сложный, по сравнению с поршневым компрессором.

Демонтаж

Чтобы снять компрессор со старого холодильника, понадобится простейший инструмент – несколько ключей и отвёрток, плоскогубцы. Агрегат, который предстоит отключить от систем, расположен сзади внизу.

Развернув холодильник дверцей к стене, первым делом следует передавить медные трубопроводы, связывающие компрессор с охлаждающей решёткой.

Старые модели холодильников заправлялись фреоном – очень токсичным газом, ввиду чего операцию следует проводить в хорошо проветриваемом помещении, а лучше на открытом воздухе, соблюдая крайнюю степень осторожности, чтобы не надышаться ядом.

Когда трубки пережаты, их можно перекусить плоскогубцами, после чего демонтировать узел, открутив крепёж.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

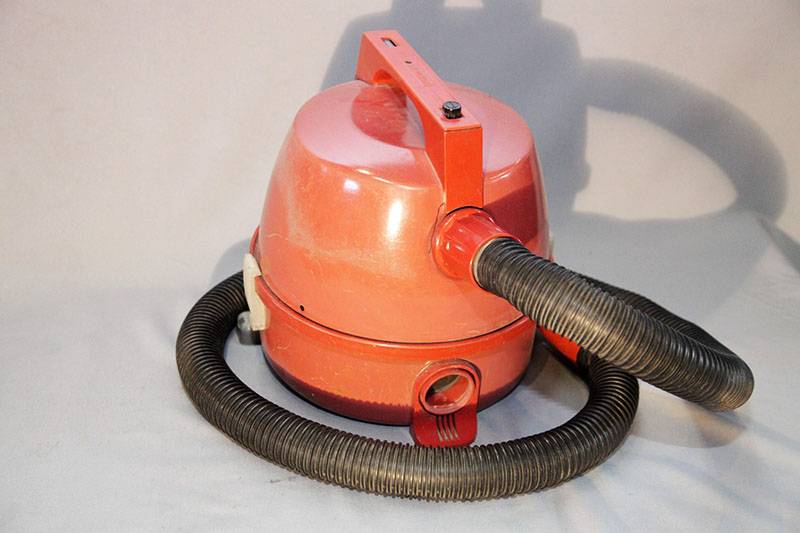

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

https://youtube.com/watch?v=W9eA_1sdwA4

Источник

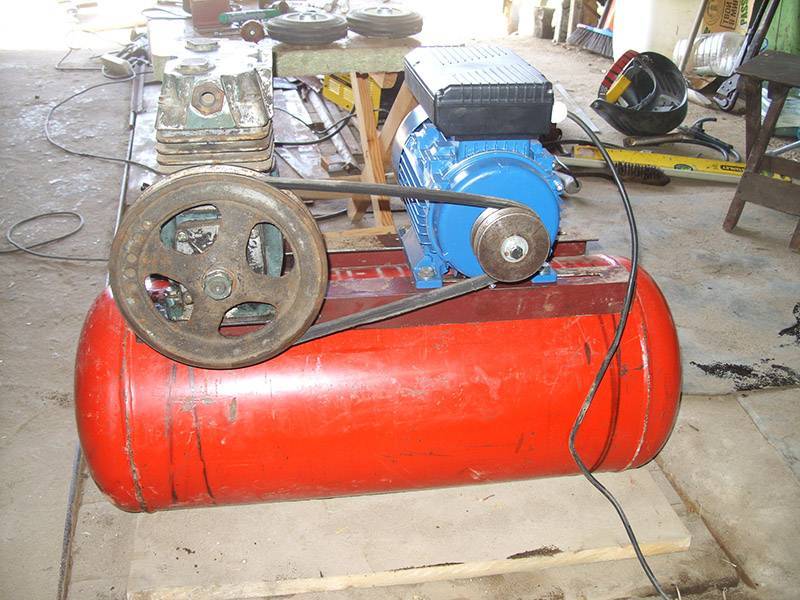

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой».
Есть нюансы, которые надо соблюсти:

1. 1. Донорская емкость не должна иметь коррозийных и механических повреждений
   2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
   3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

Важно! Не стоит полагаться на свою внимательность. Если вы «перекачаете» колесо – оно просто лопнет, наделав много шума и пыли

Если же лопнет стальной баллон – разлетевшиеся осколки могут привести к тяжелым увечьям, вплоть до летального исхода. Едва-ли ваша емкость будет новой, соответственно запас прочности еще ниже.

1. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
2. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
3. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

• Требуется защищать технику от перегрева. Иначе она может выйти из строя.
• Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
• Использовать самодельный компрессор нужно строго по назначению.
• Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
• Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

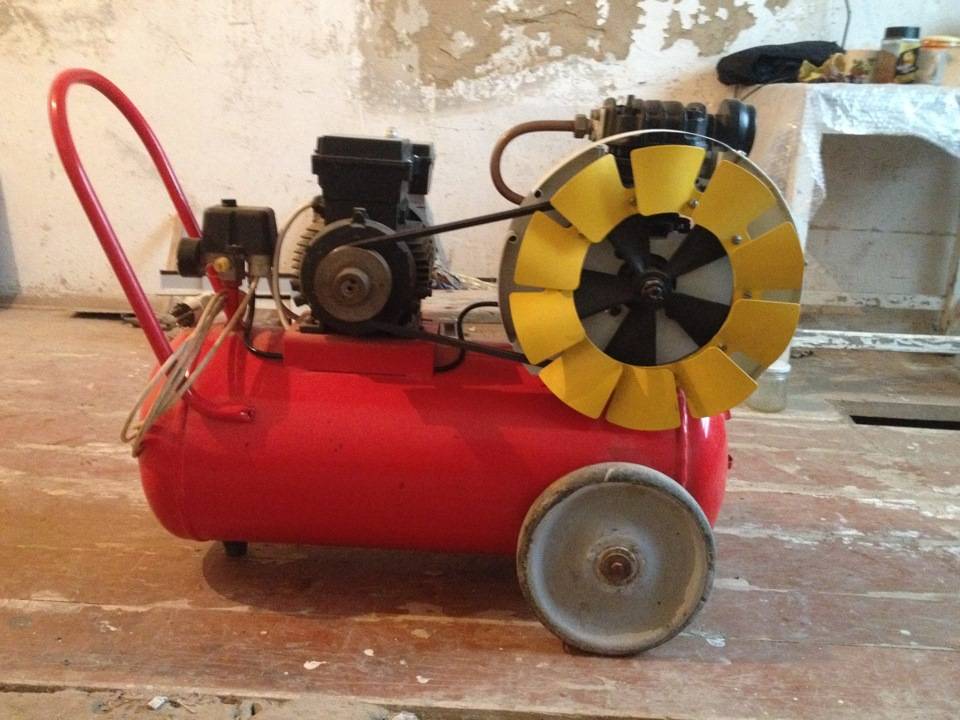

Приобрести можно абсолютно любой компрессор, в зависимости от нуждФОТО: compressortyt.ru

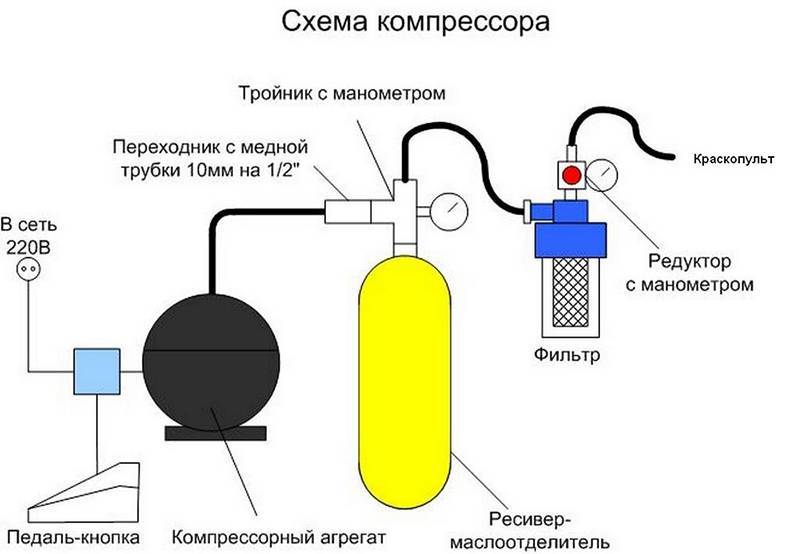

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибкамиФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

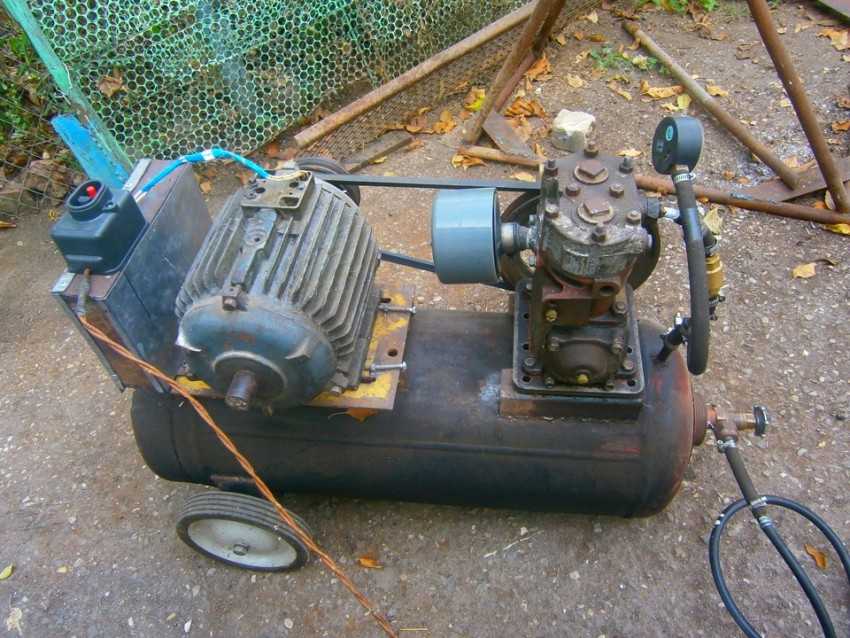

Компрессор от автобуса «Икарус» на ресивере из баллонаФОТО: drive2.ru

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

1. Для функции реверса потребуется автомобильная камера;
2. Для функции нагнетателя понадобится насос с манометром;
3. Камерный сосок;
4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Начинаем сборку

Идеальным будет демонтаж узла огнетушителя и приваривание фитинга переходника. Альтернативный способ, это выкрутить часть вентиля, оставляя внутреннюю механику и удаляя управляющий элемент, после чего вкрутить к одному выходу переходник с внутренней дюймовой резьбой, к другому переходник с 1 на 38.

При помощи разводного ключа скручиваем переходники согласно схеме. Далее, монтируем редуктор, манометр, реле давления и переходник на гибкий шланг.

Следующим этапом будет прикручивание колес к листу ДСП. Так как, конструкция будет двухуровневая, нужно просверлить отверстия под шпильки. После чего, водружаем на свое место огнетушитель.

В случае использования гидроаккумулятора, схема сборки еще проще, так как, он имеет кронштейны сверху и снизу. Поэтому нижние крепления прикручиваются к основе, а верхние служат для установки компрессора.

В нашем случае, второй этаж нужно сооружать. Для этого делается разметка, высверливаются отверстия, и скрепляются болтами верхний и нижний этажи. После чего на второй этаж монтируется компрессор. Для снижения вибрации подойдут силиконовые прокладки.

При монтаже компрессора ставим шайбы. Прикручиваем к резервуару модуль распределения воздуха. С помощью шланга и хомутов плотно соединяем выход компрессора и вход блока подготовки воздуха.

Теперь пришло время поработать со схемой подключения. Будет уместной установка перемычки. Также не помешают защитные элементы. Линия подключения должна проходить через реле и выключатель. Само подключение будет проходить следующим образом.

От вилки провод фазы идет к выключателю. Затем подключается к нужной клемме реле. В случае отсутствия провода заземления заводим нулевой провод на клемму заземления реле.

Уже от реле, провод фазы и нулевой провод идут к пусковому устройству привода компрессорной станции и подключаются согласно схеме к нужным клеммам. Далее, на клеммной колодке пускового устройства устанавливаем перемычку, путем спайки.

Она обеспечит подключение обмоток к фазе. Кабеля можно уложить в пластиковые стяжки. Проверяем и запускаем установку. Затем красим ее.

Следующая статья: Покраска пластика салона автомобиля своими руками.
Предыдущая статья: Покраска перламутром автомобиля.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• Полимерное окрашивание машины. Все по делу.
• Проверяем покраску авто. Эти советы важны.
• Прибор для измерения толщины лакокрасочного покрытия. Пригодится если вы хотите купить авто.

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

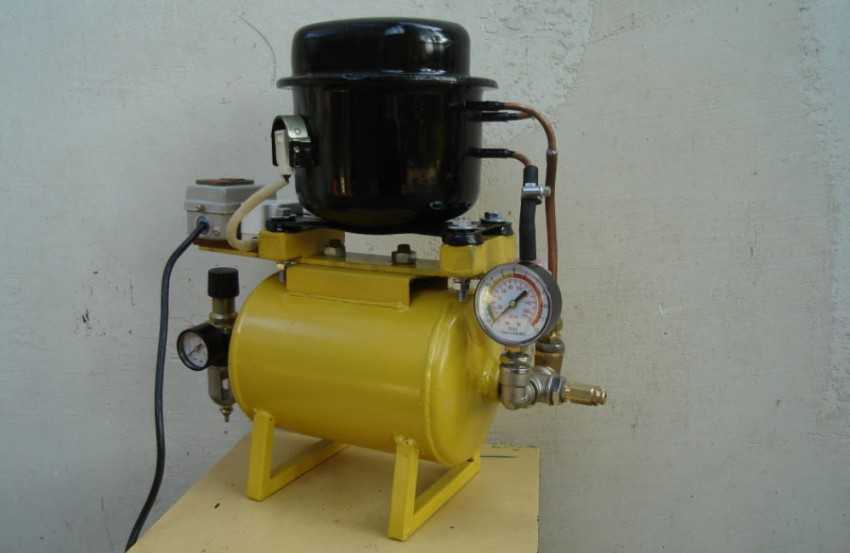

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

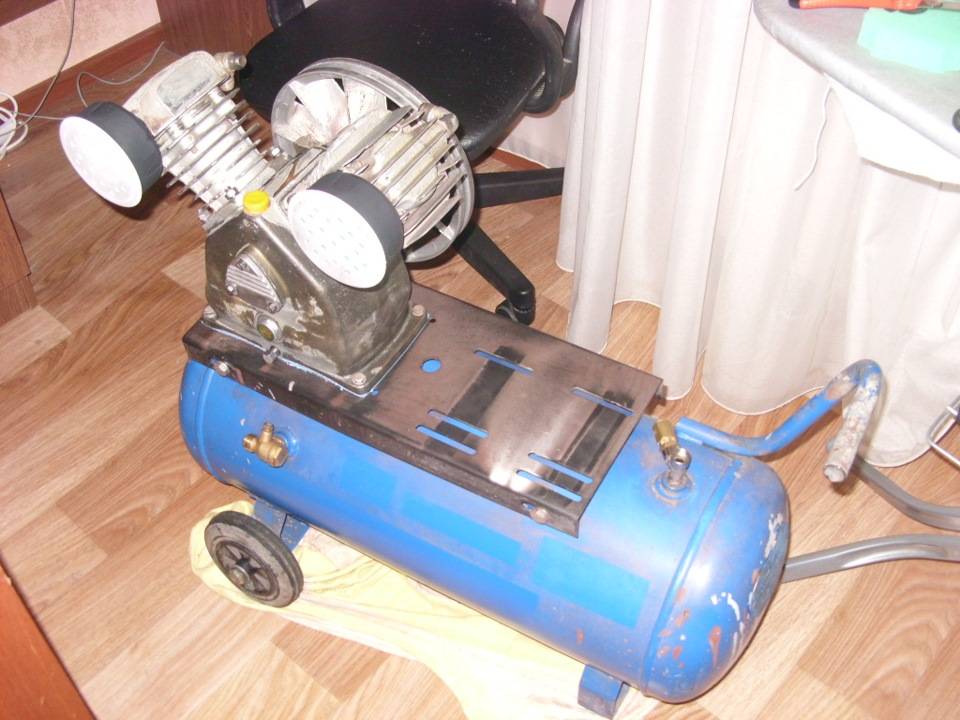

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

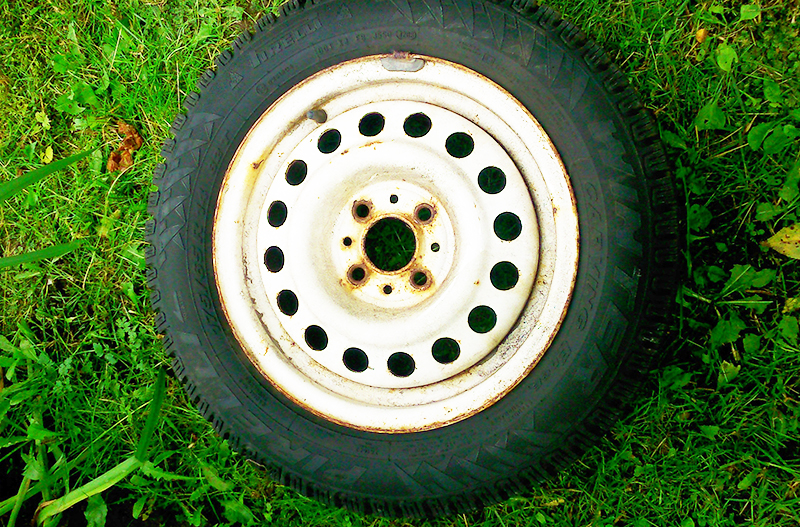

Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

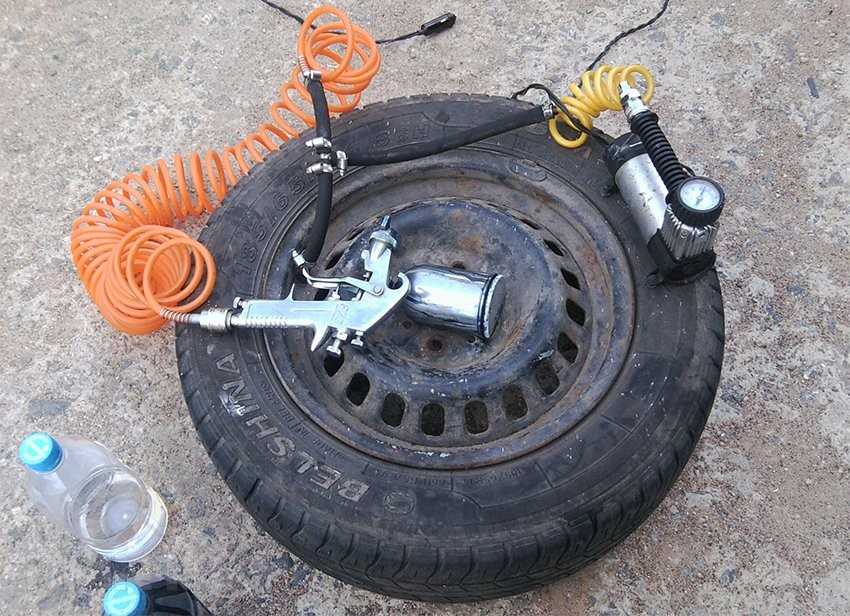

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
• нагнетатель – автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной. Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

https://youtube.com/watch?v=K6ZdLTcGYkw

Порядок монтажа

Как сделать компрессор? Рекомендуется следующая последовательность подготовки и сборки элементов: входной заборный шланг с патрубком→фильтр предварительной очистки→фильтр окончательной очистки→жёсткая входная трубка к компрессору→компрессор→трубопровод для замены масла→выходной трубопровод на ресивер→тройник→ресивер→реле РД с аварийным предохранительным клапаном→тройник с манометром→регулятор с вентилем→комбинированный выходной фильтр→шланг с самозапирающейся пневматической розеткой. На начальном этапе предстоит подготовить к монтажу компрессор от холодильника. Его очищают изнутри от грязи и примесей, подвергают покраске, и сливают масло (более, чем вероятно, что за всё время работы подобное не производилось; впрочем, для холодильника и нужды особой в том нет). На компрессоре уже имеется настроенное на его параметры пусковое реле, и менять его не рекомендуется. Запаянное отверстие в нижней части корпуса предназначено для слива масла. Это отверстие аккуратно вскрывают (частицы стружки не должны попасть вовнутрь) после чего при помощи шприца удаляют старое масло, и заполняют полость свежим (подойдёт любое синтетическое или полусинтетическое масло, характеристики которого практически постоянны). Масла необходимо залить на 30…40% больше, учитывая естественную убыль, например, при непрерывной покраске значительных поверхностей.

Следующий этап – подготовка воздушного накопителя. Внутренний объём корпуса огнетушителя необходимо тщательно очистить, используя преобразователь ржавчины. После этого в нижней части корпуса получают резьбовое отверстие, которое заглушают пробкой: она необходима для периодического слива конденсата. К выходному отверстию присоединяют тройник. Возможная проблема – несоответствие резьбы – решается её перенарезанием. К противоположным концам тройника присоединяются предохранительный клапан (его параметры подбираются с учётом потребностей) и второй тройник, также снабжённый манометром. Накопительная ёмкость подлежит обязательной покраске. Завершается монтаж присоединением к выходному отверстию второго тройника фильтра–масловлагоотделителя. Этот тройник следует оборудовать ручным вентилем и манометром результирующего контроля. Присоединением к последнему выходного шланга процесс сборки будет завершён.

 Остаётся только установить все собранные компоненты на раму. Лучше для этих целей использовать алюминиевые уголки или толстолистовую фанеру. Рекомендуется компрессор устанавливать сверху: так облегчается последующее применение агрегата. Во избежание лишнего шума и вибраций всё узлы должны быть жёстко закреплены на раме, за исключением самого компрессора: он должен допускать некоторые колебания. Для этого лучше не демонтировать оставшиеся на нём крепёжные детали, либо, при их отсутствии, предусмотреть монтаж компрессора на пружинных компенсаторах.
