Компрессор для аэрографа

Основные составляющие компрессора

Чтобы собрать качественный самодельный компрессор для аэрографа, предназначенный для аэрографа исключительно своими руками, требуется понимать основные принципы работы всей системы. Оборудование такого плана состоит из нескольких элементов:

Насос для воздуха, который нагнетает его в специальный ресивер; Потребуется сам ресивер, который предназначен для концентрации воздушных масс, а также для сглаживания потока воздуха на его выходе; Важно позаботиться о приобретении дополнительного оборудования. это может быть редуктор, особое реле давления, манометр, предохранительный клапан и специальные соединительные шланги; Платформа, предназначенная для размещения всех необходимых рабочих элементов

Особое внимание стоит уделить воздушному насосу. В его качестве может выступать какое угодно приспособление, которое в состоянии нагнетать воздушные массы, тем самым создавая рабочее давление для качественной работы аэрографа. Подойдет специальный поршневой компрессор от вышедшего из строя холодильника

Также можно использовать специальный мембранный компрессор от транспортного средства. Именно второй вариант не стоит приобретать, так как он характеризуется недостаточными показателями производительности и мощности

Подойдет специальный поршневой компрессор от вышедшего из строя холодильника. Также можно использовать специальный мембранный компрессор от транспортного средства. Именно второй вариант не стоит приобретать, так как он характеризуется недостаточными показателями производительности и мощности.

Обычно для такого устройства, как компрессор для аэрографии категории высокого давления многие используют старые, уже не используемые огнетушители. Также можно использовать специальные автомобильные ресиверы, компактные баллоны пропана и кислорода. Это герметичные емкости, которые в состоянии выдержать определенные показатели давления.

Особенности работы с ресивером

Емкость под ресивер требуется подобрать ту, которая имеет объем не менее 20 литров. Если для обычного холодильника вполне достаточно 10-литрового ресивера, то для качественного аэрографа нужен именно такой объем. Чтобы получить ресивер данного размера можно посредством профессионального сварочного аппарата соединить две емкости. Кроме того, можно использовать специальный баллон, взятый от обычного огнетушителя.

С выбранной емкостью требуется произвести следующие процессы:

1. Высверлить отверстия, которые предназначены для присоединения ресивера в поступлением воздуха и непосредственно самим аэрографом. Если было принято решение использовать более упрощенный вариант, достаточно будет одного отверстия, к которому потому прикручивается специальная водопроводная крестовина.
2. Полость, выполненную из металла, требуется очень тщательно очисть от результатов проведенного сверления. Обрабатывается подобный элемент при помощи преобразователя ржавчины.
3. Посредством холодной сварки и шлангов трубки от установленной крестовины требуется соединить с манометром и проверить осуществление подачи воздушной массы.
4. Все без исключения детали должны быть закреплены строго на одной платформе. Это может быть лист металла или ДСП.

Стоит обратить внимание, что для качественной аэрографии требуется исключительно чистый воздух, потому на вход установленного двигателя необходимо надеть специальный фильтр. Его при необходимости можно сделать своими руками, используя сразу несколько слоев бумаги. Данное устройство в процессе использования придется часто включать и выключать, особенно когда манометр покажет требуемый уровень давления

Чтобы упростить данный процесс, можно приобрести в специальном магазине техники просто реле отключения

Данное устройство в процессе использования придется часто включать и выключать, особенно когда манометр покажет требуемый уровень давления. Чтобы упростить данный процесс, можно приобрести в специальном магазине техники просто реле отключения.

Сборка компрессора для аэрографа своими руками

Для тех, кто хочет получить отличную насосную станцию буквально из подручных средств, открыты два пути. Однако сразу нужно сделать одно замечание. Чтобы собрать самодельный компрессор для аэрографа с хорошими данными, нужно сразу запланировать создание обвязки в виде ресивера достаточно высокой емкости. Для этого подойдет газовый баллон или корпус огнетушителя, который нетрудно достать.

Создание ресивера

Идеальным вариантом для самодельного ресивера выступает корпус огнекислотного огнетушителя. Удобен ОХП-10. В него помещается 8.7 литров жидкой углекислоты, полный объем составляет 10 литров. Для конструкции понадобится реле давления, переходник, крест, вентили, тройник, также рекомендуется сразу установить редуктор и влагоуловители (автомобильные, тонкой очистки). Процесс создания конструкции выглядит следующим образом.

1. Из огнетушителя выпускается остаток газа под давлением.
2. Снимаются все пусковые и подводящие устройства.
3. Устанавливается крестовина и реле давления.
4. Монтируется тройник для подключения манометра и редуктора с сепаратором — влагоуловителем. Эта фаза работы должна выполняться внимательно. Редуктор необходимо правильно ориентировать для верного расположения сливного отверстия.
5. Собирается входной влагофильтр и подключается через шланг ко входу ресивера.

Данный блок обвязки позволит собрать любую нагнетающую станцию, с фильтрацией конденсата и полным управлением выходным давлением.

Станция на базе компрессора от холодильника

Чтобы упростить рассмотрение самоделок, создание ресивера с системой контроля было рассмотрено отдельно. К такому блоку можно подсоединить любой нагнетатель. Например, собрать компрессор для аэрографа своими руками из холодильника. Для этого понадобится:

• демонтировать компрессор холодильника и его систему электропитания, защиты;
• осуществить необходимые работы по созданию электропроводки;
• разместить ресивер и компрессор на одной платформе;
• установить на входе компрессора воздушный фильтр, осуществить подключение реле давления для управления пуском.

Система в сборе выглядит следующим образом:

Совет! Перед сбором конструкции стоит заменить масло в компрессоре. Для этого срезается запаянная трубка (одна из трех), выходящая из его корпуса. Старое масло сливается, вместо него в соответствующем объеме заливается автомобильное, которое практически не впитывает влагу и гораздо лучше защищает нагнетатель от износа.

Автомобильный компрессор

Компрессор с ресивером для аэрографа можно создать из автомобильного, предназначенного для подкачки шин. В этом случае для отдельных моделей придется решить задачу обеспечения питания. Рассчитанные для работы от прикуривателя компрессоры можно подключить к блоку преобразования от ПК.

1. Параллелятся блоки выпрямления для отдачи максимального тока. Откусываются от разъема материнской платы и любого питания винчестера желтые провода.
2. Блокируется система внешнего управления включением. Для этого от разъема материнской платы откусывается зеленый провод и любой из черных, указанных на схеме. Провода спаиваются между собой.

Теперь блок питания может включаться без участия материнской платы. В зависимости от его конструкции, это происходит или при включении в розетку, или нажатием кнопки на корпусе.

Чтобы подключить автомобильный компрессор, достаточно желтый провод от любого интерфейса питания винчестера на БП соединить с плюсом интерфейса, а черный — с минусом. Можно использовать соответствующее гнездо, или разобрать штекер.

Для аккуратного внешнего вида станцию питания и компрессор собирают на одной платформе.

Использовать автомобильный компрессор, который питается от 220В — максимально просто. Его достаточно присоединить к ресиверу. Данный узел сделает всю нужную работу по регулировке параметров воздушного потока аэрографа. Как собрать ресивер — описано выше.

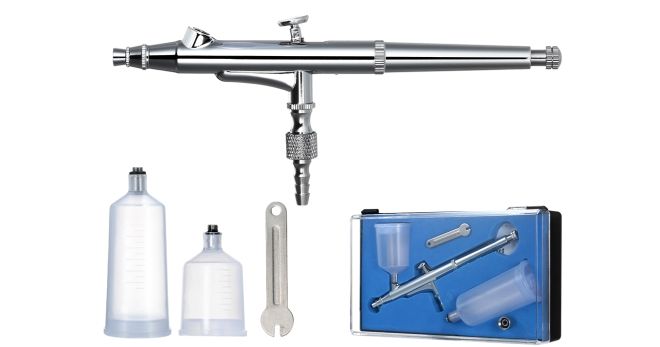

Из чего состоит аэрограф?

Аэрограф – устройство с пневматическим типом работы. По принципу смешивания воздуха с краской подразделяются внутренние и внешние виды.

Варианты с внешним смешением имеют простую конструкцию. Они отлично подходят для покрытия больших площадей сплошным слоем, но не справляются с точными художественными элементами.

Приборы с внутренним смешением более сложны в сборке. Имеют скромный объем резервуара для пигмента, поскольку он встраивается в распыляющую головку. Такой тип позволяет менять сопла и выполнять самые тонкие задачи.

В любом варианте конструкция будет включать необходимые элементы:

• емкость для краски;
• сопло – через него распыляется струя пигмента;
• игла – регулирует подачу струи;
• спусковой клапан (триггер) – запускает подачу воздуха с краской, активирует давление;
• воздушный клапан – передает воздух в сопло;
• ручка – для удобного обращения в руке, ставится не на все модели.

Процесс работы происходит по схожей схеме: нажатием триггера воздух продвигается под давлением в корпус, увлекает за собой красящее вещество, пигмент распадается на мельчайшие частицы, которые и выбрасываются из сопла на поверхность.

Иглы у некоторых моделей внешнего смешения отсутствуют. Несмотря на регулировку интенсивности подачи краски, игольчатый клапан способствует постоянной необходимости прерывать рабочий процесс. Модификации внутреннего смешения такой проблемы не имеют.

Выделяются аэрографы, выбрасывающие воздух и пигмент одновременно, независимо друг от друга. Такую конструкцию сложно сделать самостоятельно, ее чаще используют профессионалы.

Для быстрого создания необходимого давления и успешной работы устройства с большими масштабами также требуется компрессор. Этой цели подходят поршневые типы. Мембранные привлекаются к сборке реже за более низкое давление, ухудшающее качество покрытия.

Виды аэрографа

Выбирая аэрограф с компрессором, важно разбираться в тонкостях разновидностей таких приборов. По типу расположения бачка для краски они делятся на:

1. Гравитационные , то есть емкость с краской располагается сверху, а ее попадание в инструмент происходит под действием гравитации.
2. Сифонные – бачок располагается снизу, поэтому, для поступления краски требуется подача воздуха с более высоким давлением для ее выталкивания в сопло. Преимуществом является больший объем самого бачка.
3. Гибридные , когда на приборе располагаются два бачка: сверху и снизу, имеется переключатель между ними.

По способу смешивания воздуха с краской бывают:

1. Аэрографы с внешним смесителем , где воздушные потоки смешиваются вне прибора. Такой вариант считается любительским и подходит для работы с большой площадью поверхности.
2. С внутренним смесителем . Это полноценное профессиональное оборудование, с помощью которого возможно точное нанесение линий даже в труднодоступных местах.

По типу управления приборы делятся на:

• устройства одинарного действия;
• модели двойного действия.

Аэрограф одинарного действия

В таких приборах реализовано управление лишь одним из потоков:

1. При возможности регулировки красочного канала, сжатый воздух подается постоянно, а краска распыляется только тогда, когда художник нажимает на триггер.
2. При регулировке по воздушному каналу во время нажатия на спусковой механизм, формируется поток воздуха с зоной пониженного давления, куда затягивается краска и подается из сопла. Это самая популярная модель. Используется такой аэрограф для моделизма, нанесения изображений на металл, боди-арта и создания макияжа.

Аэрограф двойного действия

Более сложную конструкцию имеет инструмент для рисования двойного действия, в котором тоже могут быть реализованы два способа подачи краски:

1. При ручном управлении возможна регулировка как красочного, так и воздушного канала. Когда художник нажимает на триггер – подается только краска, а для подачи воздуха рычаг нужно оттянуть немного назад.
2. Автоматического независимого действия. Такие инструменты считаются самыми точными. Благодаря им можно создавать самые разные живописные эффекты. Аэрографические рисунки, нанесенные прибором двойного независимого действия имеют самые реалистичные очертания.

Виды и их особенности

Существует 4 вида компрессоров:

1. Мембранный. Мембрана изготовлена из резины или прорезиненной бумаги. Однозначными плюсами являются его небольшая стоимость и компактность. Недлительный срок работы и шум портят впечатление от такого прибора.
2. Поршневый. Самый  популярный вид. Он используется как любителями, так и профессионалами. Работает за счет движения поршней, которые закачивают воздух в ресивер. Он очень шумный, но при этом имеет хорошие показатели производимости и недорог в обслуживании. Есть два вида: безмасляные и масляные. Первые работают без смазки, что делает устройство легким и дешевым, но снижает время его работы. Вторые работают на смазке, которую нужно периодически менять, но при этом могут похвастаться своей производительностью и надежностью.
3. Винтовой. Приборы достаточно тихие, надежные, могут обеспечить длительную беспрерывную работу. Их главный недостаток – высокая цена. Именно стоимость обслуживания чаще всего становится причиной того, что мастера выбирают поршневые устройства.
4. Мини-компрессор. Он безмасляный и безресиверный. Это очень удобный вариант для художников, работающих с небольшими деталями или картинами, не больше листа формата А4. Также подойдет для живописцев, которые творят на природе или в ограниченном пространстве.  Работает тихо, имеет один режим давления, но очень быстро перегревается.

Электрический компрессор своими руками.

Собираем компрессор для аэрографии

Можно изготовить и более производительный компрессор своими руками для покраски. Отличным вариантом для него станет рабочий мотор-компрессор от старого отечественного холодильника. Он выгодно отличается от современных и зарубежных моделей более высоким уровнем производительности и неприхотливостью в обслуживании.

Такой компрессор с питанием от электросети позволяет получить достаточно высокое давление, поэтому требует установки полноценного ресивера. Если нет желания или средств приобрести его, под эти нужды подойдет баллон от старого автомобильного или бытового огнетушителя.

Выбираем ресивер для аэрографии

Своими руками можно изготовить и платформу для крепления оборудования. Лучший вариант – рама, сваренная из стальных деталей, но вполне подойдет и простая плита из толстой фанеры.

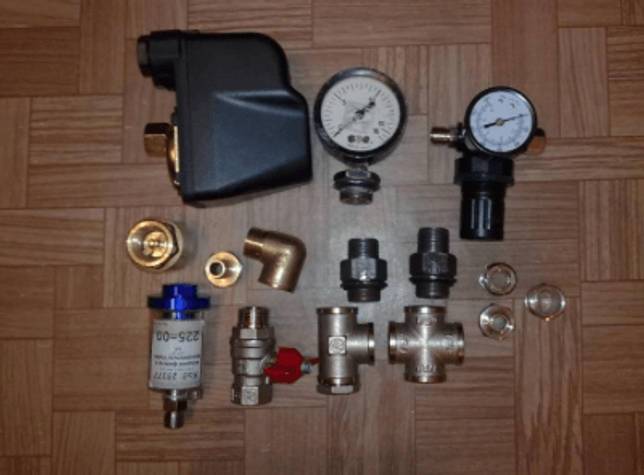

Кроме того потребуется приобрести манометр и редуктор со штуцером для подключения манометра, обратным клапаном и двумя воздушными патрубками.

Чтобы изготовить такой компрессор нужно:

Снять агрегат со старого холодильника. Демонтаж производится вместе с реле, которое будет выполнять функции защиты и включения/выключения устройства

Медные патрубки необходимо срезать, соблюдая осторожность, чтобы стружка не попала внутрь.
Через заливную трубку слить масло с компрессора, замерить его объем. Тем же путем залить новую смазку, синтетическую или полусинтетическую. Заливную трубку заглушить (запаять или ввернуть винт с герметизирующей лентой).
Из огнетушителя выкрутить запорно-пусковое устройство и на его место установить редуктор.
Закрепить мотор-компрессор на раме или плите шпильками или винтами с гайками

Зафиксировать с помощью хомутов баллон ресивера.
Соединить выпускной патрубок компрессора с одним патрубком ресивера, ко второму шлангом подключить аэрограф. Установить манометр.
Подключить компрессор через реле к электрической сети, соблюдая схему, приведенную в паспорте реле.

Заливную трубку заглушить (запаять или ввернуть винт с герметизирующей лентой).
Из огнетушителя выкрутить запорно-пусковое устройство и на его место установить редуктор.
Закрепить мотор-компрессор на раме или плите шпильками или винтами с гайками. Зафиксировать с помощью хомутов баллон ресивера.
Соединить выпускной патрубок компрессора с одним патрубком ресивера, ко второму шлангом подключить аэрограф. Установить манометр.
Подключить компрессор через реле к электрической сети, соблюдая схему, приведенную в паспорте реле.

По такому же принципу можно собрать и более мощные устройства, использовав для этого другие детали. Примером может служить компрессор на основе агрегатов автомобиля ЗИЛ с автоматической подкачкой шин.

Таким образом компрессор своими руками для покраски и аэрографии может стать хорошим подспорьем для мастера-любителя. Однако, для тех, кто занимается этим профессионально, лучшим выбором станут промышленные образцы.

Изготовление с распылителем

Такое приспособление — совсем иной уровень рисования. Несложный инструмент позволит проводить точные работы по моделированию, росписи кузова, декорировать помещение или рисовать на картоне. Сборка потребует до 30 минут и немного терпения:

• 3 шариковых и 2 гелевых ручки;
• баллончик из-под дезодоранта;
• проволока;
• ниппель;
• 2 болта диаметром 3 мм;
• 2 иголки;
• клей.

Сборка аэрографа с распылителем проходит по этапам. Сначала потребуется сделать фиксатор иголки, патрон:

1. Вынуть из корпуса автоматической ручки все детали, опустить в корпус пружину. Можно использовать шприц. Из него также вынимается поршень, опускается пружина авторучки.
2. Очищается от пасты стержень ручки. В корпусе стержня делается отверстие, вставляется болтик.
3. Готовится корпус. В шариковой ручке раскаленным шилом делаются два отверстия. С одной стороны это будет круглое отверстие диаметром 0,5 см, с другой — овал длиной 2 см и шириной 0,5 см.
4. Согнуть проволоку, вставить в отверстия.
5. Иголку от шприца согнуть, вставить в отверстие ручки, второй конец будет закреплен на флаконе с краской.
6. Патрон иголки вставить в корпус.
7. Корпус воздушного клапана изготавливается из наконечника автоматической ручки.
8. Самоделка скрепляется проволокой, клеится.

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Процесс изготовления

Больше всего возни будет с ресивером. Если вы используете в качестве ресивера старый огнетушитель, будьте готовы к тому, что работы по металлу будет довольно много. Кроме того, необходимо будет обеспечивать герметичность. Если у нас нет значительного опыта работы по металлу своими руками, лучше взять пластиковый ресивер.

В случае использования тяжелых деталей, следует морально подготовиться к тому, что компрессор получится стационарным. Лучше сразу подготовить для него надежное основание и крепеж.

Подготовка компрессора

Определите, где у компрессора трубка для входящего воздушного потока, а где исходящая. Для этого можно ненадолго включить компрессор в розетку и определить, из какой трубочки дует воздух. Обязательно пометьте трубочки у основания, чтобы не перепутать. Это можно сделать цветной изолентой или кусочком медицинского пластыря.

Аккуратно подрежьте трубочки примерно до 10см. Это нужно для удобства подключения шлангов.

Для компрессора важно вертикальное положение. На корпусе реле имеется стрелочка, указывающая вверх

Будет удобно, если мы закрепим компрессор в правильном положении.

Ресивер

Рассмотрим упрощенный вариант с пластиковой канистрой. Прорежем в крышке два отверстия под трубки. Входную трубку нужно сделать длинной, почти до дна. Исходящую можно сделать короткой, около 10см.

Снаружи остаются небольшие отрезки около 2-3 см. Конструкцию следует закрепить эпоксидной смолой, чтобы обеспечить герметичность. В случае со старым огнетушителем те же действия придется проделывать паяя и приваривая штуцеры. Зато на металлический корпус можно установить манометр.

Соединение деталей

На короткий кусок топливного шланга закрепите бензиновый фильтр. Второй конец наденьте на входящую трубку компрессора. Фильтр нужен для того, чтобы пыль не падала в компрессор.

Вторым куском топливного шланга соедините выходную трубку компрессора и входную емкости ресивера. Воздушный поток пойдет из компрессора в ресивер. На шланги ставим хомуты, поскольку воздух идет под давлением. Еще один короткий отрезок топливного шланга нужен для того, чтобы закрепить дизельный фильтр. Фильтр нужен для очистки воздушного потока. На выходящий штуцер можно закреплять шланг и оборудование.

Знакомимся с аэрографом и его разновидностями

Не все знают, что такое аэрограф и какие возможности для творчества предоставляет аэрография. Самодельный аэрограф, так же как и промышленные модели, представляет собой специальный инструмент, распыляющий жидкую краску под воздействием воздушного потока из автомобильного компрессора, насоса или другого нагнетателя. Конструктивные особенности прибора позволяют обеспечивать смешивание воздушного и красящего потоков. При работе устройства одновременно с подачей воздуха в канал поступает краска, которая затем распыляется через выходное отверстие.

Позволит создать красивый рисунок-самодельный аэрограф

Устройство позволяет выполнять изображения на металле, тканевой основе или бумаге. Работа с пневмоинструментом не требует специальной подготовки. После небольшой тренировки можно легко создавать оригинальные рисунки различной сложности, состоящие из тонких линий с размытыми контурами. Внешне аппарат имеет сходство с обыкновенной авторучкой, к которой прикреплен небольшой резервуар с краской. Ширина наносимых линий зависит от консистенции красителя, удаленности от окрашиваемой поверхности, воздушного давление и размера сопла аэрографа.

Планируя самостоятельно изготовить аэрограф, следует определиться с его конструктивным исполнением.

В зависимости от особенностей смешивания потоков, приборы делятся на следующие типы:

• агрегаты с внешним смешиванием, у которых струи объединяются при выходе из насадки. Они отличаются простой конструкцией и не создают проблем при эксплуатации. Такие устройства обычно собирают домашние умельцы из деталей старых пылесосов или обычных шариковых ручек;
• устройства с внутренним перемешиванием. Они более сложные, чем предыдущая разновидность. Объединение потоков в таком аппарате будет осуществляться внутри корпуса аэрографа. Выход аэрозольной смеси осуществляется с помощью кнопки, открывающей воздушный клапан.

Не требует специальной подготовки работа с пневмоинструментом

По принципу управления распылители делят на следующие виды:

• устройства одинарного действия. Изменение напора осуществляется путем частичного или полного перекрытия триггером сечения воздушного канала. При этом канал подачи краски остается открытым;
• приборы с двойным действием. Это сложные приборы, у которых перекрываются оба канала. Такие аэрографы незаменимы для выполнения детализации и создания реалистичных рисунков.

Существуют также полностью автоматические аэрографы двойного действия с независимым управлением, которые используются только профессионалами. Расположение емкости, в которой находится красящая жидкость, может быть боковым, верхним или нижним.

Фильтры.

В аэрографии качество работы во многом зависит от чистоты воздуха, поступающего на инструмент. Содержание в нем частиц пыли, воды, масел приводит к неоднородности слоя краски. Поэтому воздух на выходе компрессора должен быть очищен.

Как правило, в таких системах применяют два вида фильтров:

• Фильтр для очистки воздуха от пыли. Устанавливается на входе компрессора и дополнительно предохраняет движущиеся детали от износа под воздействием абразивных частиц.
• Влагомаслоотделитель. Устанавливается между компрессором и аэрографом, чтобы удалить из воздуха пары воды и масел, образующиеся из-за перепадов давления.

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

VESKO-TRANS.RU

Как вы можете с помощью автоматический компрессор аэрографа

Аэрограф. это современный способ рисования изображений на разных поверхностях. Суть его заключается в нанесении окрасочных эмульсий или порошков с помощью специального устройства. аэрографа. Сжатый воздух отталкивает краску от устройства, обеспечивая четкое и быстрое нанесение. Преимуществами этого метода являются равномерное покрытие как плоских, так и неровных текстур, легкое смешивание пигментов для получения большого количества подходящих цветов.

Аэрография в основном используется при покраске автомобилей. Также используется для отделки стен, покраски кузова, текстиля, ноутбуков, сувениров, других предметов и оборудования. Часто метод является хорошим выбором для ремонта. Независимо от объекта, эта установка дорогая. Стоимость профессиональных мастеров учитывает не только факт технического обслуживания, но и стоимость оборудования. Окончательный расчет за покраску, например, капота машины. от 150 до 400 баксов.

Если вы найдете художественные способности, вы можете рисовать.

Аэрограф. это устройство, принцип действия которого основан на распылении краски потоком воздуха. Это началось с помощью

еще в 19 веке, когда ремесленники только начали использовать аэрограф для создания красочных картин. В настоящее время этот широко распространенный слух представляет собой пневматический инструмент, используемый в творчестве, строительстве или дизайне, для окраски и окраски поверхностей различных размеров.

Хорошая аэрография автомобиля

Мы собираем аэрограф несмотря на

Конструкция этого устройства довольно обычная, поэтому собрать аэрограф в изделии для рукоделия для человека, который имеет некоторое представление о его принципе действия, совсем не проблема. Для организации сборки, например домашней аэрографии на улице, полезны следующие предметы:

шариковый корпус и вал; небольшой контейнер, плотно закрытый крышкой; трубка из больничной капельницы; воздушный насос.

Головка стержня удаляется, а само ядро ​​вымывается до конца.

Функция компрессора заключается в сжатии воздуха и нанесении его на краскопульт под определенным давлением для распыления краски в потоке воздуха

Для аэрографа при выполнении работ на автомобиле важно сбалансировать такие характеристики, как низкий уровень шума и достаточную производительность, компактность и доступность органов управления

Компрессор для аэрографа более привлекателен, чем один из двух основных типов конструкции:

Поршень

Конструкция поршневых компрессоров предусматривает принцип повышения давления путем регулировки объема газа в резервуаре при возвратно-поступательных возвратно-поступательных движениях поршня в прямолинейном положении. По сравнению с поршневыми модификациями компрессоры с относительно низкой мощностью (по сравнению с промышленными агрегатами) более пригодны для работы аэрографа. Как правило, это угловые компрессоры с ресивером, что обеспечивает бесперебойную работу измеряемого потока.

Фрейд с. 18

Изготовление своими руками

Правильно собранный аэрограф не уступает промышленным моделям по производительности. Сконструировать корпус не составляет труда. Больше внимания уделяется выбору компрессора.

На видео рассказывается про изготовление компрессора своими руками из холодильника, мы еще вернемся к этому варианту позже в статье

Преимущества самодельного компрессора:

• цена ощутимо ниже заводских аэрографов подобной мощности;
• осведомленность о качестве используемых деталей и устройстве;
• способность самостоятельно заменить узлы, отремонтировать аппарат при поломке;
• возможность уменьшить уровень шума (у готовых моделей он довольно высок);
• после опыта саморучной сборки легче ориентироваться в профессиональных модификациях;
• подходит для первых опытов аэрографии.

Какие детали потребуются?

Для получения элементарного корпуса аэрографа достаточно взять:

• Шариковую ручку со стержнем
• Клей
• Банку от фотопленки с крышкой

Имея перспективу на долгое функционирование, стержень и ручку лучше заменить на медные элементы. Для больших объемов краски берутся более масштабные трубки, длинные шланги подачи и крупные резервуары.

Далее, для совершенствования аэрографа:

• Трубки от капельницы или иные соединительные шланги
• Насос
• Хомуты, крепежные зажимы и фиксаторы
• Ресивер (будет сглаживать скачки давления)
• Компрессор от другого прибора
• Манометр для отслеживания показателей (опционально)

В качестве ресивера небольшой емкости подойдет любой пластиковый сосуд. Насос и компрессор можно взять аквариумный, лодочный, ножной. В этом случае предохранители не пригодятся, т.к. давление такой конструкции невелико и безопасно. Пошаговые действия:

• Из стержня удаляются пишущая головка и чернила. Корпус и пустой стержень промываются, просушиваются. Если используются медные трубки, достаточно зачистить их от налета и ржавчины.
• В крышке банки проделывается отверстие. Стержень устанавливается за 5 мм до дна банки, фиксируется клеем.
• Верхняя часть стержня закрепляется перпендикулярно корпусу ручки. Между отверстиями должен получиться прямой угол. В качестве крепежа удобно установить обрезанную винную пробку.
• Свободный край ручки соединяется с трубкой капельницы, затем с насосом.
• С помощью шлангов или трубок от капельниц скрепляется последовательно насос, манометр, ресивер, компрессор. Стыки снабжаются зажимами, хомутами. В ресивере должно быть два клапана – вход и выход.
• На последнем этапе подключается система электроснабжения (если нужна).

Чтобы вместе с воздухом в краску не попала грязь, лучше предусмотреть систему фильтров. Для этого между компрессором и ресивером можно дополнительно установить вторую банку от фотопленки или капсулу от шоколадного яйца, наполненную бумагой.

Компрессор из холодильника

Компрессор для аэрографа своими руками часто изготавливается на основе деталей старого холодильника. Такое устройство будет иметь поршневой принцип действия. Мощность подобного агрегата достаточно велика, чтобы окрасить корпус автомобиля или несколько стен. Как правило, мотор холодильного компрессора уже стоит в связке с поршнем, что значительно облегчает работу. Ресивером в данном случае может выступить даже автомобильная шина с парой отверстий или старый огнетушитель.

Предварительно компрессор холодильника нужно отреставрировать: разобрать, очистить от пыли, смазать. Со всех остальных элементов обязательно снимаются следы коррозии – ржавчина, налет.

В данном варианте потребуется включить в сборку реле для связи манометра с двигателем. Тумблер питания облегчит эксплуатацию прибора, избавив от походов к розеткам.

Не лишним станет элемент охлаждения. Большие объемы работы могут привести к перегреву и поломке поршневого аэрографа. Самым бюджетным вариантом станет обычный крупнолопастной вентилятор. Устанавливать его предлагается под углом в 30 градусов к работающей технике.

Последовательность сборки:

• Входной шланг компрессора соединяется с фильтром топлива, закрепляется хомутом.
• Выходной шланг компрессора идет ко входу ресивера.
• С помощью переходника ресивер подключается к огнетушителю.
• Подсоединяется реле и манометр.
• Шланг соединяет всю конструкцию с насосом, зажимается хомутом.
• Подключается элемент питания.

Емкость ресивера в случае с компрессором от холодильника должна иметь объем от 10 до 20 л. Весь прибор в конечном варианте необходимо закреплять на одной плоскости, например, плотном куске дерева или фанеры.

На видео показан компрессор из холодильника

Вывод

Аэрограф для покрасочных работ можно купить или изготовить самостоятельно. Выбор подхода будет зависеть от целей, возможностей и способностей конкретного человека.

Сделать красивый рисунок с тонкими линиями на капоте или крыле авто, расписать мелкие изделия или создать бодиарт с самодельным аппаратом едва ли удастся. Для таких целей лучше выбрать бюджетную модель готового прибора.

Для раскрашивания игрушек, моделей, небольшой техники и деталей без изящных элементов вполне подойдет самодельный аэрограф на шинном насосе. Холодильные компрессоры позволят получить более мощные агрегаты. Но даже с кустарным аэрографом высокого давления не стоит сразу браться за покраску автомобиля. Первый эксперимент может выйти неудачным. Лучше набраться навыков на примере старых машин или другой крупногабаритной техники.

В заключении еще один вариант, из автомобильного компрессора

В целом, аэрограф ручной работы с самодельным компрессором – не плохой вариант для людей с уверенной рукой и технической смекалкой. Он вполне подойдет для бытовых целей и чтобы удовлетворить желание попробовать деятельность аэрографа.
