Назначение и конструктивные особенности ресивера
Назначение воздушной емкости напрямую связано с физическими свойствами сжатых газов. Они тем быстрее теряют давление в случае появления расхода, чем меньший объем занимают. Ресивер нужен в компрессоре для выполнения следующих функций:
- создания необходимого запаса воздуха для снабжения потребителя без включения мотора или при его непредвиденном останове;
- сглаживания колебаний давления, особенно характерных для поршневых машин;
- обеспечения удобства регулирования выходных параметров исходящего из компрессорной установки газа;
- уменьшения вибрации, шума, уровня пиковых нагрузок;
- сбора влаги и мелких механических включений, содержащихся в газе.
Важно! Нередко использование крупных воздухосборников дает экономию расхода электроэнергии за счет рациональной работы электродвигателя. Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины
Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины
Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами
Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами
Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами.
Для заполнения баллона и расхода из него воздуха бывает достаточно одного штуцера, но лучше работают модели с отдельным входом и выходом газа. С целью контроля давления некоторые производители дополнительно предусматривают установку манометра. У больших емкостей это требование является обязательным. Для их ревизии и очистки ввариваются лючки.
Пространственное расположение ресивера в зависимости от удобства компоновки оборудования выбирается горизонтальным или вертикальным. Первый вариант дает большую устойчивость мобильным агрегатам. Второй обеспечивает лучшее отделение конденсата и требует меньше места для установки.
Как подобрать ресивер для компрессора
Ресивер – это резервуар с воздухом под давлением. Его назначение – выравнивать давление воздуха на пути к компрессору, иначе пульсация поставит под угрозу стабильность работы оборудования. Параметры и оснащение
Компрессорный ресивер обычно представляет собой отдельную емкость с герметичными входом и выходом, вертикального или горизонтального расположения, на специальной раме или ножках. Выполняется бак обычно из устойчивой к коррозии стали, хотя для маломощных агрегатов выпускаются ресиверы из резины и пластика.
Рассчитаны ресиверы на эксплуатацию в температурном диапазоне от –15 ºС до +40ºС, при относительной влажности до 80%. Ресивер оснащается воздухоочистным фильтром, который нужно менять не реже двух раз в год, поскольку его чистота оказывает влияние на производительность. В перечне оснащения также: манометр, отводчик конденсата, предохранительный клапан (срабатывает при скачке давления из-за отказа прессостата) и запорная арматура для подсоединения к рабочему устройству и компрессору.
Поставляется ресивер как с компрессором, так и автономно.Как правило, резервуары рассчитаны на универсальное применение. Они не имеют жесткой привязки к условиям эксплуатации, модели и типу компрессора. Основное условие – соответствие агрегату по максимальному давлению. В зависимости от интенсивности работ могут подойти воздухосборники на 10, 16, 25 или 40 атмосфер.
Вместимость ресивера должна быть адекватна производительности компрессора. Если ресивер на 2 кубометра подсоединить к агрегату производительностью 20 кубометров в минуту, то впускного клапана хватит максимум на месяц, и менять его придется за свой счет, потому что гарантийному ремонту случаи некорректной эксплуатации не подлежат.
Размер имеет значение
Продлить срок службы нагнетающей техники поможет грамотный подбор ресивера подходящего объема. Объем подбирается с учетом расхода сжатого воздуха, его минимального/максимального давления и продолжительности потребления.Для компрессора мощностью до 5 кВт обычно рекомендуют ресивер до 100 литров; до 10 кВт – до 300 литров; до 20 кВт – до 550 литров. При пятиминутной пиковой нагрузке с расходом воздуха 0,1 м3/мин и перепадом давлений 3/4 атмосферподойдет ресивер на 500 литров.
Для мобильных компрессоров обычно подходят ресиверы на 50-100 литров, для стационарных – на 500-1000 литров. Чем больше емкость, тем реже при переменном расходе придется подкачивать воздух. Но надо иметь ввиду, что модели емкостью от 900 литров и выше нужно регистрировать в Ростехнадзоре: резервуары большого давления являются взрывоопасными.Не допускается использование сосудов под давлением с дефектами поверхности. На ресивере не должно быть трещин, вмятин и признаков коррозии.
Если работы требуют значительного расхода сжатого воздуха, и штатного ресивера для этого мало, не нужно тратиться на более мощный компрессор – достаточно привлечь дополнительный ресивер. Показанием к установке ресивера большей емкости можно считать существенные отличия пульсации от нормы и производительности агрегата. Чем больше производительность оборудования, тем большим должен быть ресивер.
Подбирается емкость резервуара для хранения сжатого газа в соотношении 30-50% от производительности компрессора. При наличии большой пневмосети достаточно 30%.
По технологической формуле минимальная емкость ресивера задается производительностью компрессора за 8 секунд работы:V = (400×8)/60 = 53,33 (при расходе воздуха 400 л/мин объем резервуара составит 53,33 л). Актуальные значения можно занести в онлайн-таблицу и рассчитать оптимальный объем ресивера на специальных сервисах в Интернете. Поскольку от объема ресивера зависит качество работ и долговечность оборудования, он не должен быть предметом экономии.
Вдоль и поперек
Ресиверы бывают вертикальными и горизонтальными. «Поперечную» компоновку обычно можно встретить в мобильных агрегатах, «продольную» – в стационарных.
Преимуществами вертикального бака являются:экономия занимаемой площади; удобство монтажа (оцените при групповом расположении); легкость отвода конденсата; многообразие моделей (в том числе – для уличного использования и работы с агрессивной средой). Но для воздухосборникавертикального расположения нужны высокие помещения.
Достоинства горизонтального ресивера: максимальная устойчивость к внешнему воздействию и вибрациям;возможность установки на бак дополнительного оборудования (предусмотрены кронштейны); удобство замены вышедшего из строя ресивера. А к недостаткам горизонтального расположения можно отнести большую занимаемую площадьи ограниченный модельный ряд.
Правила установки и безопасного использования
Ресивер устанавливают в производственном помещении, если он стационарный. Для надёжного крепления к основанию сооружают прочный фундамент. При фиксации лап к бетону используют резиновые амортизаторы.
Накопитель необходимо крепить надёжно, чтобы исключить возможность опрокидывания. Хранить в этом же помещении вещества, способные воспламениться, недопустимо. Нужно обеспечить свободный доступ к ёмкости для обслуживания и осмотра.
Перед установкой следует проконтролировать присутствие документации, установлена ли на ресивере табличка с данными о его характеристиках. Убедиться в наличии и правильности установки аварийного клапана и манометра, патрубков и запорных устройств. Накопитель не должен иметь никаких механических повреждений.
Все соединения обязаны быть герметичны, а приборы исправны. Работа с ресивером запрещается в случаях:
- Когда температура и давление выше предельных значений, указанных в паспорте накопителя.
- Если неисправна запорная арматура, манометр либо предохранительный клапан.
- При обнаружении утечек сжатого воздуха, каких-либо выпучен, повреждении прокладок.
- При пожаре, который возник в непосредственной близости от ресивера, находящегося под давлением.
Для предотвращения аварийной ситуации, если указанные неисправности обнаружены, необходимо подачу сжатого воздуха прекратить, а давление в резервуаре снизить до атмосферного.
Выбор ресивера
Технические требования к ресиверам компрессоров предъявляются достаточно жесткие. Являясь оборудованием, работающим под высоким давлением, они могут стать источником потенциальной опасности. Важнейшими характеристиками, определяющими разрешенные параметры применения бака, считаются:
- рабочее давление;
- температурный интервал;
- показатели относительной влажности воздуха.
Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, регламентируют объем, периодичность и способ их контрольных испытаний на плотность и прочность. Они должны быть герметичными, без видимых дефектов и следов наружной или внутренней коррозии.
С технологической точки зрения воздушный компрессор с ресивером нужен для обеспечения работы определенного пневматического оборудования. Здесь важен необходимый расход газа с требуемым давлением. При этом учитывается режим эксплуатации с вероятными пиковыми нагрузками. Все эти показатели определяют минимальный объем ресивера, способного обеспечить стабильное поступление воздуха.
Как подобрать ресивер к компрессору, уже имеющемуся в наличии? Воспользоваться специальными таблицами или калькуляторами расчета.
Альтернативный вариант выбора емкостного оборудования основан на мощности компрессора. Он дает простейшую зависимость:
- 5 кВт – до 100 л;
- 10 кВт – до 300 л;
- 20 кВт – до 550 л.
Все остальные значения получают интерполяцией.
Обзор компрессоров для краскопульта
Краскопульт является одним из самых эффективных пневмоинструментов, предназначенных для проведения покрасочных работ в больших объемах. Использование краскопульта пневматического распыления позволяет получить на окрашиваемой поверхности более ровный и однородный слой краски, что говорит о более высоком качестве исполнения. Для обеспечения эффективной работы данного пневмоинструмента требуется компрессор для краскопульта, который предназначен для обеспечения его энергией сжатого воздуха.
Выбирая компрессор для краскопульта, следует учесть следующие важные критерии его использования:
- Количество краскопультов, которые будут одновременно подключены к компрессору. Именно от количества используемого пневмоинструмента зависит максимальная мощность приобретаемого компрессора.
- Параметры напряжения сети. В зависимости от того, какое будет напряжение – 220 или 380 В, выбирается однофазный или трехфазный компрессор.
- Удельный расход сжатого воздуха, требуемый для нормальной работы краскопульта. Этот параметр обычно указывается в техническом паспорте краскопульта. Большинству моделей требуется 150 литров сжатого воздуха в минуту. Для них прекрасно подойдет компрессор для краскопульта итальянского производителя ABAC – модель Pole Position 241. Однако встречаются краскопульты, расходующие 200 и 300 литров сжатого воздуха в минуту. Такой инструмент может работать с компрессором того же производителя – ABAC B3800B.
Нужна или не нужна воздухоподготовка

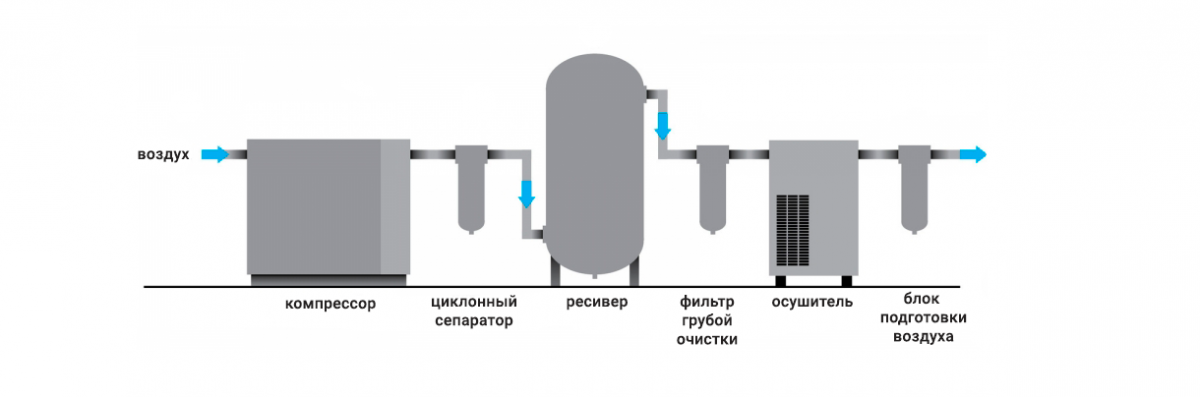

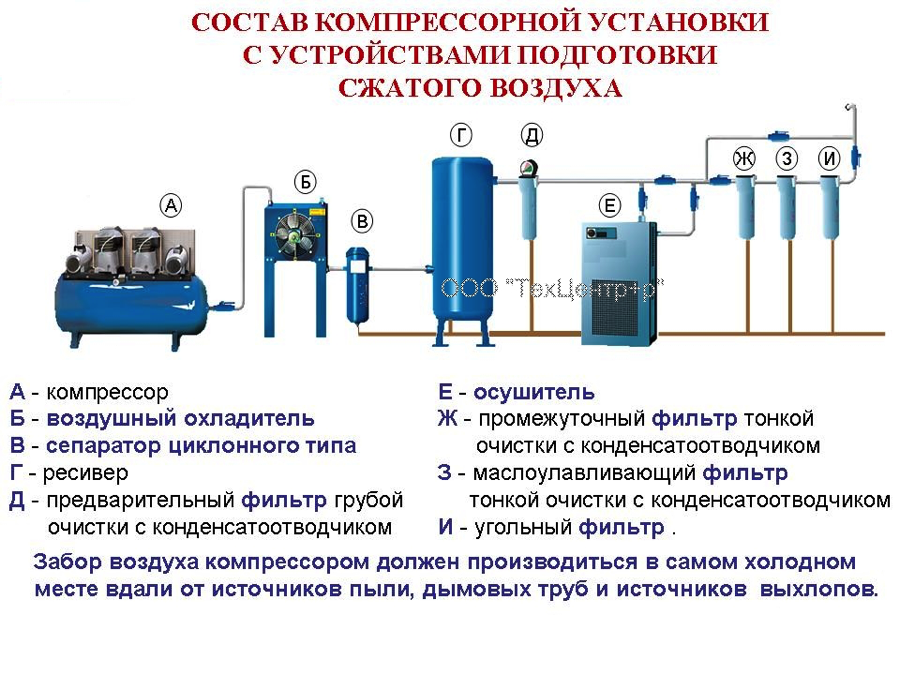

Нередко при проведении покрасочных работ встает проблема воздухоподготовки. Сжатый воздух, выходящий из компрессора, может содержать пары масла, воды и твердые частицы. Когда речь идет о простой покраске поверхности и простом недорогостоящем краскопульте, нет необходимости в специальной предварительной подготовки воздуха. Зачастую купить новый краскопульт вместо вышедшего из строя из-за попадания в него воды, масла или других частиц предпочтительнее, чем тратиться на осушитель для сжатого воздуха и фильтры.
Однако если требуется высокое качество покраски и при этом используется дорогой пневмоинструмент, следует обязательно позаботиться об очистке используемого сжатого воздуха, который поставляет компрессор для краскопульта. В этом случае целесообразно приобрести осушитель, который поможет избежать поломок дорогостоящего пневмоинструмента и случайного попадания на окрашиваемую поверхность пара и частиц масла, способных повлиять на конечный результат покраски. Осушитель сжатого воздуха выбирается в зависимости от производительности используемого компрессора.
Оптимальный выбор оборудования
Компания Пневмотехника поставляет компрессорное оборудование на российский рынок с 1995 года. Опираясь на наш многолетний опыт работы, мы можем рекомендовать вам отличный вариант для обеспечения работы вашего покрасочного пневмоинструмента – компрессор для краскопульта одного из лучших европейских производителей – итальянской компании ABAC. Доступная цена, высокое качество и надежность компрессорного оборудования данного производителя обусловливают его популярность на российском и мировом рынке.
Наша компания является официальным представителем фирмы ABAC и поэтому может предложить вам оптимально низкие цены на любые модели компрессорного оборудования ABAC. Кроме того, компания Пневмотехника имеет в продаже оригинальные запчасти и расходные материалы для данных компрессоров, поставляемые прямо с завода-изготовителя, использование которых гарантирует эффективную и надежную работу оборудования в течение длительного времени. Наши специалисты также производят обслуживание и ремонт компрессоров ABAC.
Подбор воздушного ресивера для компрессора.
Производительность, л/мин
Укажите производительность компрессора. Интервал может быть от 100 до 100 000 литров в минуту.
Температура воздуха на входе в компрессор, °С
Обычно это температура окружающей среды
Температура воздуха на выходе из компрессора, °С
У винтовых температура на выходе будет от 30°С до 45°С. Для поршневых компрессоров обычно от 70°С до 90°С
Мощность компрессора, кВт
Введите мощность от 4 до 315 кВт
Рассчитать
Сбросить
= 0 (л)
Советуем посмотреть:
Если вы желаете получить максимально полную информацию о воздушных ресиверах и уже готовы ради этого погрузиться в безграничную пучину интернета — подождите, давайте попробуем сэкономить ваше время. Специально для вас мы подготовили два видеоролика о воздухосборниках, в которых подробно раскрываем все темы, связанные с ресиверами (первое видео). А также рассказываем о том, как же все-таки правильно расcчитать необходимый объем ресивера для компрессора (второе видео).
Воздушный ресивер является одним из важнейших элементов в любой пневмосети. Основными характеристиками воздухосборника являются его объём и максимально допустимое давление сжатого воздуха. Как правило, объём лежит в пределах от 20 литров до 50 кубометров, а давление от 10 до 50 атмосфер. Воздушный ресивер устанавливается после компрессора в первую очередь для того, чтобы «облегчить» его работу, сокращая количество переходных режимов (таких как включение, выключение, переход в холостой ход), так как именно при частых переходах компрессора из одного состояния в другое происходит наибольшее количество поломок. Винтовые компрессоры средней и повышенной мощности в данном случае являются наиболее уязвимыми. Именно поэтому правильность расчета требуемого объёма воздушного ресивера и последующая его установка обеспечивает стабильную работу воздушного компрессора и продлевает срок службы последнего. Итак, как же правильно рассчитать объём воздушного ресивера для отдельно взятого компрессора? Предлагаем два варианта. — Первый способ: Простой. Треть производительности компрессора. Производители компрессорного оборудования в паспортах на компрессор обычно рекомендуют устанавливать воздушный ресивер, объём которого равен трети производительности компрессора. То есть, если у нас компрессор выдает 3000 литров в минуту, то ресивера объёмом в один кубический метр должно хватить. Необходимо отметить, что это достаточно грубый способ подбора ресивера, который не учитывает ни максимальное давление сжатого воздуха, ни температуру воздуха, ни мощность компрессора. — Второй способ: Красиво и по науке. Этот вариант расчета объёма ресивера наиболее предпочтителен, так как в данном случае учитываются все необходимые параметры, как компрессора, так и сжатого воздуха. Ниже представлена формула, которая позволяет достаточно точно определить, какой же должен быть объём у воздухосборника.
Пример. Если мы имеем винтовой компрессор с производительностью 6 кубометров в минуту (мощность около 37 кВт), то нам потребуется следующее: — Переводим кубические метры в литры в секунду. Получаем производительность 100 литров в секунду. — Максимальную температуру на выходе из компрессора возьмем стандартную: +40°С, переводим в Кельвины, получаем 313К. — Максимальная частота циклов – это предельное количество включений и выключений компрессора в минуту. Это значение рекомендуется выбирать в зависимости от мощности компрессора. В помощь предлагается таблица 1.
| Мощность, кВт | Стоп/пуск, ч-1 |
| 4 — 7.5 | 1 / 40 |
| 11 — 22 | 1 / 35 |
| 30 — 55 | 1 / 30 |
| 65 — 90 | 1 / 25 |
| 110 — 160 | 1 / 20 |
| 200 — 250 | 1 / 15 |
— Разность давлений – это минимальное и максимально давление сжатого воздуха в ресивере. Например, компрессор должен выключаться при давлении воздуха в ресивере 8 бар, а включаться при давлении 7,5 бар. Разница составляет 0,5 бар. — Температура воздуха на входе в компрессор как правило +30°С. Переводим в Кельвины и получаем 303К. Теперь подставляем все эти значения в формулу
и получаем ответ: 1550 литров. Это значит, что для 6 кубового компрессора при максимальном давлении воздуха 8 бар будет достаточно воздушного ресивера объёмом 1500 литров.
Зачем нужны воздушные ресиверы? Обеспечение более щадящего режима работы компрессора
Бóльшая часть воздушных компрессоров наиболее распространенных типов сжатия, в том числе винтовых и поршневых компрессоров, не оснащены какими-либо системами плавного или даже ступенчатого регулирования производительности, а имеют лишь дискретное ее регулирование — то есть, они или производят сжатый воздух в объеме 100% от своей номинальной производительности, или не производят его вообще. У поршневых компрессоров, это реализуется простейшим способом — пуском или остановкой приводного электродвигателя. У всех современных винтовых компрессоров, помимо пуска/остановки электродвигателя, предусмотрен и более щадящий способ изменения режима работы — т.н. холостой ход. Режим холостого хода у винтовых компрессоров реализуется путем закрывания заслонки клапана всасывания, расположенного на стороне всасывания винтовой пары, между ней и входным воздушным фильтром. При работающем приводном электродвигателе и открытой заслонке клапана всасывания винтового компрессора, атмосферный воздух беспрепятственно поступает на сжатие; при закрытой заслонке клапана всасывания и, опять же, работающем электродвигателе, воздух не поступает на сжатие, и внутри масловоздушного контура винтового компрессора лишь циркулирует компрессорное масло (последнее относится к маслозаполненным компрессорам; у безмасляных винтовых компрессоров, масло и, при водяном охлаждении, вода, циркулируют в рубашках блоков сжатия и в подшипниках/приводной системе). У одноступенчатых винтовых компрессоров, потребление электроэнергии в режиме холостого хода составляет примерно 30% от номинального энергопотребления в нагруженном режиме.
Допустимая частота
Примерная допустимая частота перезапусков приводного электродвигателя (как поршневых, так и винтовых компрессоров) или переключения винтового компрессора между режимами работы.
| 120 | ||
| 11…22 | 25 | 80 |
| 30…55 | 20 | 60 |
| 65…90 | 15 | 40 |
| 110…160 | 10 | 30 |
| 200…250 | 5 | 20 |
Как пуск/остановка приводного электродвигателя, так и переход между нагруженным режимом и режимом холостого хода производятся системой управления компрессора на основании получаемых ей данных о давлении сжатого воздуха после компрессора
При этом, не важно, как именно реализована «система управления» — это может быть и простейшее механическое реле давления, и сложный микропроцессорный блок с передовым пользовательским интерфейсом; в любом случае, при росте давления после компрессора (т.н. «сетевого давления», то есть давления в сети сжатого воздуха) до определенного установленного верхнего уровня, происходит или остановка двигателя (возможно как для поршневых, так и для винтовых компрессоров), или переход на холостой ход (закрытие заслонки клапана всасывания; только у винтовых компрессоров)
При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход
При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход.
Каждый перезапуск электродвигателя и, в меньшей степени, каждое открытие/закрытие клапана всасывания — это небольшой стресс для всего компрессора. Повышенным нагрузкам подвергаются не только сам электродвигатель или клапан всасывания, но и многие, даже почти все, узлы компрессорной установки. Поэтому, частоту изменений режима работы всегда желательно, по возможности, сокращать. При этом, очевидно, что чем больше объем сети сжатого воздуха после компрессора, тем больше времени, при прочих равных, будет занимать рост или падение давления в этой сети. Первой и главной функцией воздушного ресивера является искусственное увеличение объема сети сжатого воздуха с целью минимизации частоты перехода компрессора между постоем/работой или между нагруженным и холостым режимами работы.
Динамические компрессоры
В компрессорах динамического принципа действия газ сжимается в результате подвода механической энергии от вала, и дальнейшего взаимодействия рабочего вещества с лопатками ротора. В зависимости от направления движения потока и типа рабочего колеса такие компрессоры бывают центробежные (рис. 6) и осевые (рис. 7).
Рис. 6. Центробежный компрессор: 1 — вал; 2, 6, 8, 9, 10 и 11 — рабочие колёса; 3 и 7 — кольцевые диффузоры; 4 — обратный направляющий канал; 5 — направляющий аппарат; 12 и 13 — каналы для подвода газа из холодильников; 14 — канал для всасывания газа
Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал 1 с симметрично расположенными рабочими колёсами. Центробежный 6-ступенчатый компрессор разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы 12 и 13. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. После этого газ по обратному направляющему каналу поступает в другую ступень компрессор и т.д.
Получение больших степеней повышения давления газа в одной ступени (более 25-30, а у промышленных компрессоров — 8-12) ограничено главным образом пределом прочности рабочих колёс, допускающих окружные скорости до 280-500 м/сек. Важная особенность центробежных компрессоров (а также осевых) — зависимость давления сжатого газа, потребляемой мощности, а также КПД от его производительности. Характер этой зависимости для каждой марки компрессоров отражается на графиках, называемых рабочими характеристиками.
Типы компрессоров
Сегодня существует довольно много типов компрессов, каждый из которых обладает определенными особенностями. Какой компрессор нужен для покраски краскопультом, зависит от целей и задач.
Поршневые
Это один из первых видов компрессоров, которые активно используются в бытовых и производственных условиях. Воздух нагнетается в ресивер благодаря возвратно-поступательным движениям. Они осуществляются в рабочем цилиндре.
Приборы такого типа обладают самой низкой производительностью. К тому же они сильно шумят. Однако такие устройства могут функционировать в пыльных помещениях и нагнетать высокое давление.
Такой компрессор рекомендуется выбирать для дома. Он позволяет получить слой сравнительно небольшого качества. Прибор имеет компактные размеры и невысокую стоимость.
Масляные
Это более продвинутый вариант компрессора. Он отличается невысоким уровнем шума и считается очень надежным. Для функционирования устройства необходимо достаточное количество масла, которое нужно периодически менять.
Такие устройства обладают более совершенной конструкцией и дополняются фильтрами, которые способствуют обезжириванию воздуха. Также в комплект включают термостаты, которые помогают определять температуру масла.
Винтовые
Такие компрессоры отличаются высокой степенью надежности и продуктивности. Воздух попадает в ресивер при помощи вращения 2 роторов, которые плотно прилегают друг к другу.
Такое оборудование отличается высокой эффективностью и позволяет нагнетать много воздуха под повышенным давлением. Устройство способно функционировать десятки часов без перерывов, демонстрируя высокий КПД. Однако оно имеет очень высокую стоимость.
Винтовой компрессор считается самым эффективным
Системы с коаксиальным и ременным приводом
Компрессоры с коаксиальным приводом имеют вал электрического двигателя или внутреннего сгорания, который напрямую соединяется с поршневой группой. Эта разновидность устройств отличается высокими оборотами двигателя и множеством ходов поршней, которые проводятся за минуту. При этом в поршневой группе периодически стираются уплотнительные кольца, потому их нужно время от времени менять.
Более привлекательными считаются компрессоры, которые обладают ременным приводом. Валы двигателя и поршневой группы не соединяются напрямую. Крутящий момент передается через ременную передачу и шкивы. При работе системы выделяется много тепла. При этом двигатель сталкивается с бросками нагрузки. Это обусловлено необходимостью подачи воздуха с переменным давлением.
Как подобрать ресивер для компрессора :: SYL.ru
Ресивер для компрессора представляет собой вертикальную емкость цилиндрической формы, обеспечивающую постоянное давление в пневматической системе и герметичное хранение сжатого воздуха. Данное оборудование устанавливается в качестве дополнительного, но его использование рационально как для промышленных, так и для бытовых устройств.

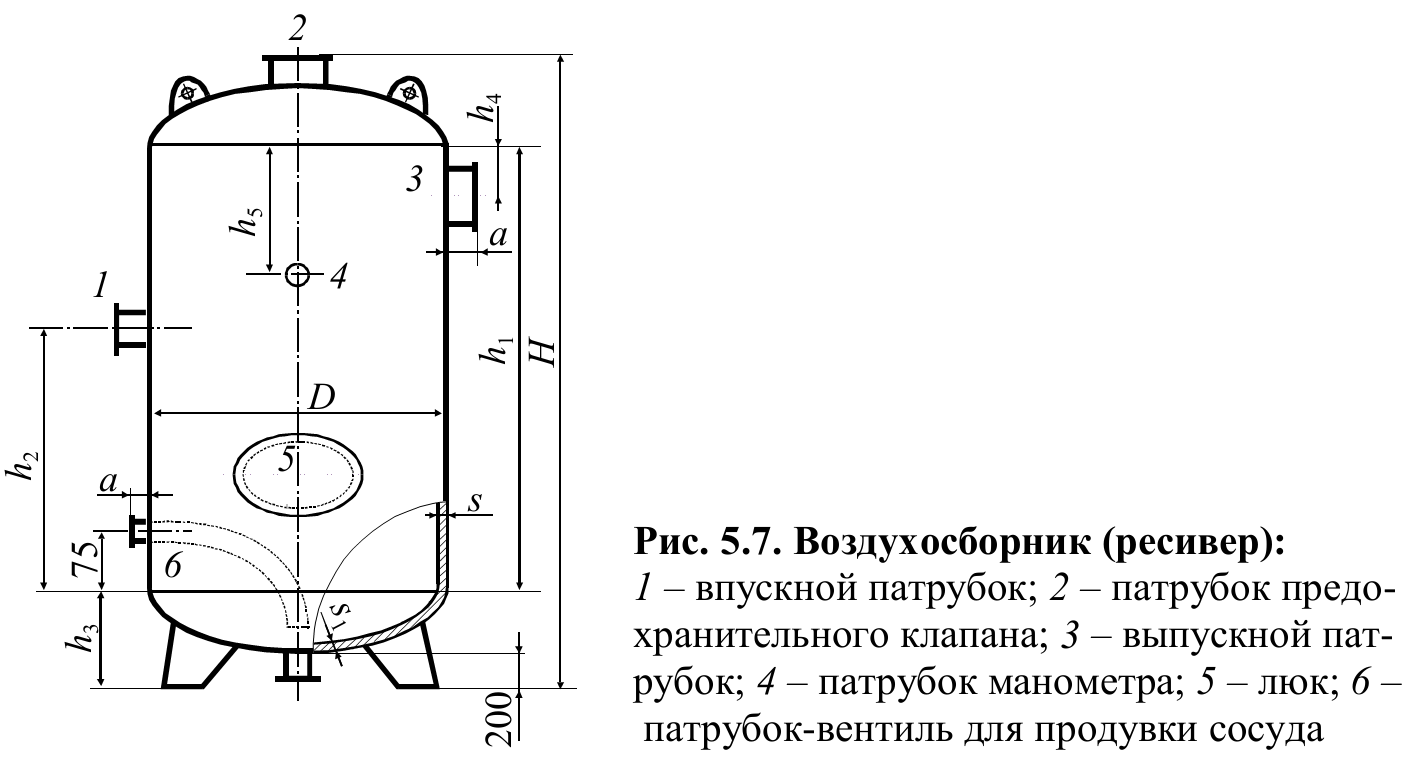

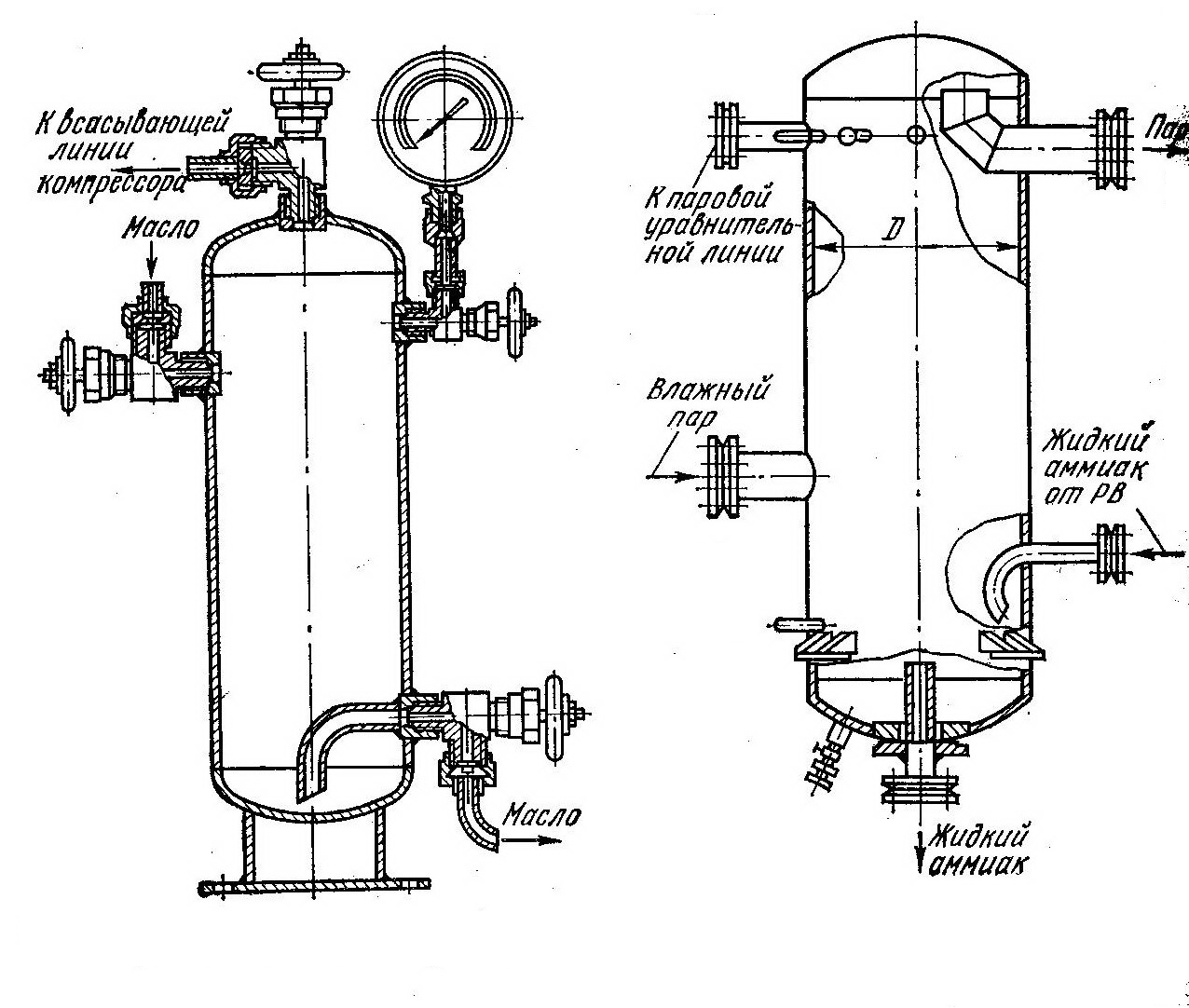

Конструкция
Воздухозаборник состоит из множества элементов, к числу основных относятся следующие:
- манометр, контролирующий уровень давления;
- герметичная емкость для сжатого воздуха;
- патрубки, соединяющие устройство с пневматической системой и компрессором;
- защитный клапан, который позволяет стравливать среду при повышенном давлении;
- кран для удаления влаги.
Подбор ресивера для компрессора необходим только для поршневых агрегатов. Устройства на пластинчатой или винтовой основе не требуют использования подобных дополнений. Под воздействием давления рабочая среда доставляется в емкость при помощи патрубка и доходит до необходимого уровня давления. При этом образуется конденсат, и уменьшается общая влажность воздуха. Подача сжатого газа осуществляется на пневмоинструмент или пневмосистему через выходной патрубок.
Функции
Ресивер для компрессора предназначен для предотвращения образования коррозии в системе за счет удаления излишек влаги. Также он способен накапливать сжатый воздух и обеспечивать непрерывную работу во время повышенных нагрузок. Поэтому он становится незаменимым при недостаточной производительности агрегатов и функционировании большого количества потребителей.
Оборудование, работающее в автоматизированном режиме, включается при снижении давления до заданного уровня и выключаются при его повышении. Ресивер сокращает количество циклов, что позволяет увеличить период бесперебойной эксплуатации и снизить степень износа. Подача сжатого воздуха производится неравномерно из-за специфики функционирования поршневых систем. Данная проблема устраняется специальным воздухонакопителем, предотвращающим пульсацию.
Ресивер для компрессора: разновидности
Существует два основных вида устройств: горизонтальные и вертикальные. Последние приобрели наибольшее распространение за счет своих преимуществ, в числе которых небольшие габариты, обеспечивающие экономию пространства производственных помещений. При этом два типа устройств могут объединяться в общую сеть, их расположение может быть последовательным и параллельным. Выбор метода монтажа подбирается индивидуально в зависимости от имеющихся условий.
Последовательное соединение обеспечивает более качественное очищение рабочей среды от масляных примесей и влаги. Очистка производится в процессе прохождения рабочей среды через резервуары объединенной сети. Недостатком подобной системы является уменьшение пропускной способности ресиверов из-за их общего сопротивления.
Главным преимуществом параллельного соединения является возможность быстрого проведения ремонтных работ без необходимости отключения всей системы. Достаточно отключить вышедший из строя дополнительный ресивер для компрессора, заменить его или отремонтировать. Помимо этого, соединение не способствует увеличению сопротивления, и пропускная способность остается на прежнем уровне.
Как выбрать
Существует несколько основных параметров, имеющих решающее значение при покупке:
- Пропускная способность. Данный критерий отражает объем воздуха, проходящий через ресивер для компрессора в течение одной минуты. Здесь следует учитывать необходимое количество сжатого газа для функционирования оборудования.
- Давление. Устройства, обеспечивающие работу с воздухом под давлением в пределах 10 бар, являются оптимальным вариантом для бытовых инструментов. Для небольших коммерческих предприятий рекомендуется использовать аппараты с предельным давлением не менее 16 бар.
Объем, в зависимости от модели, может находиться в пределах 5-1000 литров. При этом стоит учитывать, что размеры ресивера должны соответствовать мощности самого компрессора. Объем устройства должен составлять не менее 30-40 % от общей производительности. Для бытовых устройств, отличающихся низкой мощностью, достаточно 5-20 литров.
Чтобы произвести расчет ресивера для компрессора, необходимо определить минимальное и стандартное рабочее давление, общий объем системы, производительность и время, которое отводится на достижение установленного уровня давления.
