Поверочный угольник. Надёжен и прост!

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

• Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
• Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.
• Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

• проверить горизонтальность и вертикальность разметки;
• использовать как стусло;
• разметить внутренние и внешние углы;
• измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

• Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
• Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
• Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Угольник металлический – советы покупателю

В строительстве, одной из разновидностей измерительных линеек, является металлический угольник. В этой статье мы поговорим насчет того, чем является этот инструмент, в чем его особенность и для чего нужен металлический угольник.

Что такое угольник, и в чем его особенность?

Итак, прежде чем купить металлический угольник, вы должны хорошо представлять, что это за инструмент, и зачем он так необходим. Так, данный измерительный инструмент состоит из двух строительных линеек, которые расположены под прямым углом друг относительно друга. Угольник позволит его владельцу прочерчивать, где необходимо углы, а кроме того, позволяет проверять их на «тупость» или «остроту». Это касается как слесарного, так и столярного угольника. Кроме всего прочего, столярный угольник необходим также для того чтобы очерчивать вертикальные линии на стенах.

Материал изготовления металлического угольника

Итак, цена металлических угольников может быть совершенно различной, по многим причинам. Разберем всё по порядку. Прежде всего, это материал изготовления угольника. Так как в нашей статье мы рассматриваем металлические угольники, справедливости ради необходимо отметить, что изготавливаются они из различных металлов. Это может быть как сталь, так и нержавейка (изделия из нержавейки достаточно дороги), или же угольники из алюминия. В зависимости от того, из какого материала изготовлен угольник, напрямую будет зависеть его срок службы. Так, например, если он был сделан из мягкого типа металла, есть вероятность, что со временем, прямой угол между двумя линейками может нарушиться и тогда она фактически придет в негодность.

Размер угольника

Естественно, цена на этот инструмент также зависит от габаритов и размеров угольника. Чем больше угольник – тем выше его стоимость. Наиболее ходовыми и распространенными металлическими угольниками, считаются модели, от 150 до 300 мм. Такого угольника вполне хватит для решения большинства задач в домохозяйстве и ремонте

Прежде чем купить металлический угольник, обратите внимание и на шкалу значений, указанных на нем. Если цифры или штрихи на нем жирные, нечеткие или неровные, это явный признак того, что вы имеете дело далеко не с лучшим угольником

Важный параметр при выборе – угол измерения

Угол измерения угольника – еще один важный параметр, который необходимо учесть при покупке данного инструмента. Так, в преимущественном большинстве существуют угольники с углами в 45° и 60°, а также 90° и 120°. Наиболее распространенные – угольники с прямым углом. Однако, в зависимости от поставленных задач, также приобретаются и прочие виды инструмента.

Дополнительные функции и возможности

Теперь, о дополнительных функциях и возможностях металлического угольника. Сегодня, в большинстве моделей данного инструмента, присутствует ампула с жидкостью, с помощью которой можно использовать угольник в качестве строительного уровня.

Также, очень удобными являются модели угольников, которые имеют двустороннюю разметку шкалы с измерениями. Это позволит намного проще и комфортнее использовать измерительный инструмент

Обращаем ваше внимание и на то, что при покупке металлического угольника необходимо внимательно присмотреться к креплениям. Как правило, креплениями в таком случае являются заклепки, и они должны быть устойчивыми к износу

Люфт в области заклепок, сигнализирует о низком качестве инструмента.

Итак, что нам стало известно из представленного материала? С помощью угольника, можно с легкостью вести разметку внешних и внутренних углов в помещении или за его пределами. Данный инструмент прекрасно подходит для проверки и правильности сторон с квадратными гранями, для проверок угловых длин, а также во время слесарных и столярных (в том числе, и отделочных) работ. В зависимости от того, насколько длинную модель вы выберете, будет полностью зависеть цена металлических угольников, поэтому нет никакого смысла покупать слишком длинный инструмент, если в этом нет необходимости

Обращайте внимание на материал, из которого сделан угольник, ведь от этого будет зависеть его срок службы и эксплуатации.

Еще об измерительно-разметочных инструментах:

– Уровень строительный

– Штангенциркуль

– Рулетка строительная

– Микрометр

– Линейка стальная

– Правило с уровнем

– Шнур отбивочный

– Рулетка геодезическая

загрузка…

Угольники и угломеры измерительные и разметочные

Найдено 668 товаров

Категория

• 20
• 40
• 80

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 128 р. Цена за ед. товара: 532 р. 613 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 312 р. Цена за ед. товара: 328 р. 405 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 5 640 р. Цена за ед. товара: 1 410 р. 1684 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 3 284 р. Цена за ед. товара: 821 р. 906 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 3 216 р. Цена за ед. товара: 804 р. 942 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 600 р. Цена за ед. товара: 400 р. 429 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 400 р. Цена за ед. товара: 350 р. 445 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 660 р. Цена за ед. товара: 415 р. 479 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 144 р. Цена за ед. товара: 286 р. 351 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 692 р. Цена за ед. товара: 423 р. 472 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 092 р. Цена за ед. товара: 523 р. 603 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 496 р. Цена за ед. товара: 374 р. 432 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 728 р. Цена за ед. товара: 682 р. 772 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 816 р. Цена за ед. товара: 454 р. 524 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 688 р. Цена за ед. товара: 672 р. 799 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 688 р. Цена за ед. товара: 172 р. 199 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 756 р. Цена за ед. товара: 439 р. 469 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 352 р. Цена за ед. товара: 588 р. 699 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 948 р. Цена за ед. товара: 237 р. 274 р.

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте ВсеИнструменты.ру

Прутик за прутиком

Опоры готовы. Можно начинать плетение. Первый прут положите, прижимая его конец к внутренней стороне кола, обогните следующий кол с внешней стороны, затем заведите его внутрь и так далее. Конец прута должен быть заправлен внутрь будущей корзины (лишнее обрежьте секатором). Следующие прутья до самого верха корзины заплетайте по такому же принципу. Время от времени (примерно через 30–40 см) плетения надо осаживать прутья, чтобы они ложились более плотно. Для этого плетение уплотняют ногой или с помощью кувалды.

Когда корзина будет закончена, выстелите ее стенки изнутри рубероидом. Сверху аккуратно прикрепите его в нескольких местах к кольям-опорам проволокой, а на дне присыпьте 10-сантиметровым слоем земли.

3 МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1. На нерабочей поверхности угольников типов УЛ, УЛП, УП, УШ и на опорной поверхности угольника типа УЛЦ должны быть нанесены:

товарный знак предприятия-изготовителя;

год выпуска;

обозначение настоящего стандарта.

3.2. Консервация угольников – по ГОСТ 9.014-78

3.3. К каждому угольнику прикладывают эксплуатационную документацию по ГОСТ 2.601-68

Эксплуатационная документация на угольники, которым в установленном порядке присвоен государственный Знак качества, должна содержать изображение государственного Знака качества.

(Измененная редакция, Изм. № 1).

3.4. Упаковка, транспортирование и хранение – по ГОСТ 13762-86

3.5. Угольники допускается упаковывать в фанерные ящики по ГОСТ 5959-80 и многооборотные ящики по ГОСТ 9396-88.

3.6. При транспортировании угольников в контейнерах с расшивкой, исключающей их перемещение, допускается не упаковывать их в транспортную тару. При транспортировании угольников допускается использовать тару с многооборотными салазками и пакетную упаковку.

3.4-3.6 (Измененная редакция, Изм. № 2).

3.7. Угольники допускается транспортировать любого вида с соблюдением требований группы Ж3 по ГОСТ 15150-69 в части воздействия климатических факторов внешней среды.

(Введен дополнительно, Изм. № 2).

Угольник слесарный, его применение, рекомендации по выбору

Угольник слесарный металлический состоит из двух линеек, соединённых между собой прямым углом. Его применяют при начертаниях прямых линий, перпендикулярных, различных линий на стене. Этот инструмент позволяет начертить не только прямой, но и любой угол наклона. Им проверяют точность углов.

Описание

Различают несколько разновидностей угольников в зависимости от применения:

• УП — угольники плоские. Угольники с металлическими плоскими пластинами отличаются размерами ширины и толщины. Применяются при всех видах строительства. Без такого инструмента не сможет обойтись слесарь, столяр, фрезеровщик, токарь.

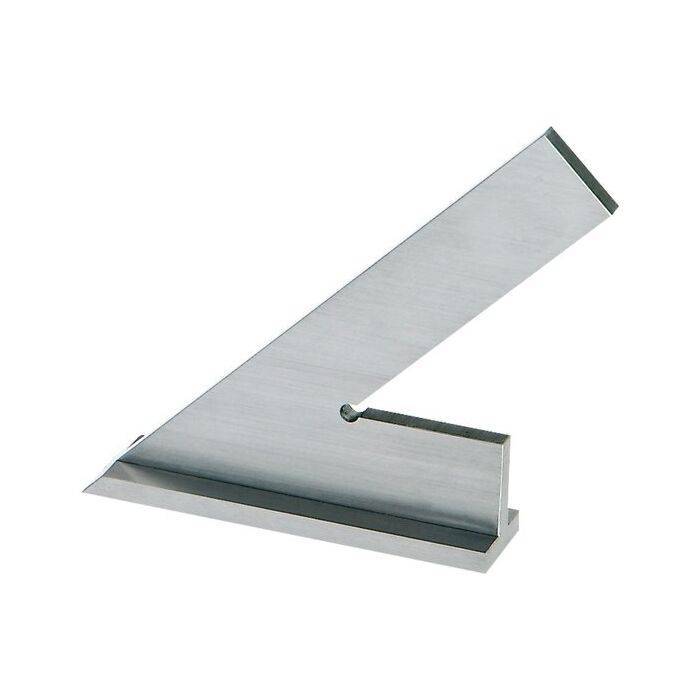

• УШ — уголок имеет широкое основание. Одна сторона состоит из Т-образного профиля, другая — плоская, они соединены между собой прямым углом.
• УЛП — угольники лекальные поверочные. Применяются для точного измерения готовой продукции, деталей, конструкций. Точное измерение в ультразвуковом контроле

Деревянные и пластиковые пригодны только для столярных работ.

https://youtube.com/watch?v=vY-TEwNyPt0

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;

легко собирается и разбирается.

Как правильно выбрать металлический уголок

Выбираем инструмент для долгой службы. Лучше подойдёт металлической конструкции

При выборе нужно обратить внимание на угол, проверить можно листом формата А4. Выбираем, чтобы мерные деления были выбиты, нанесённые краской быстро сотрутся

Удобнее инструмент с нанесением измерительных делений с двойной шкалой

Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

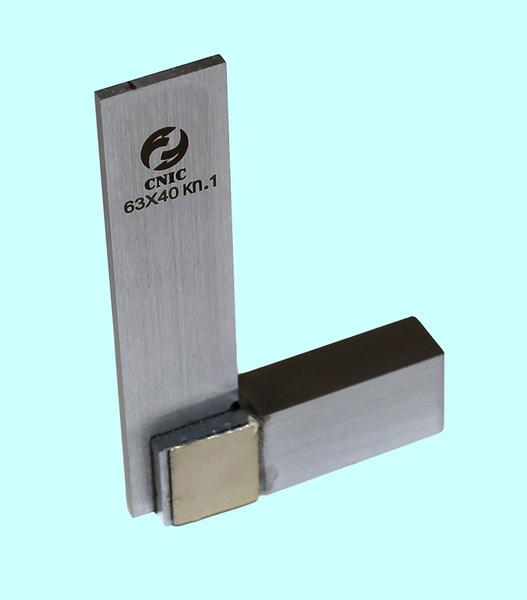

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

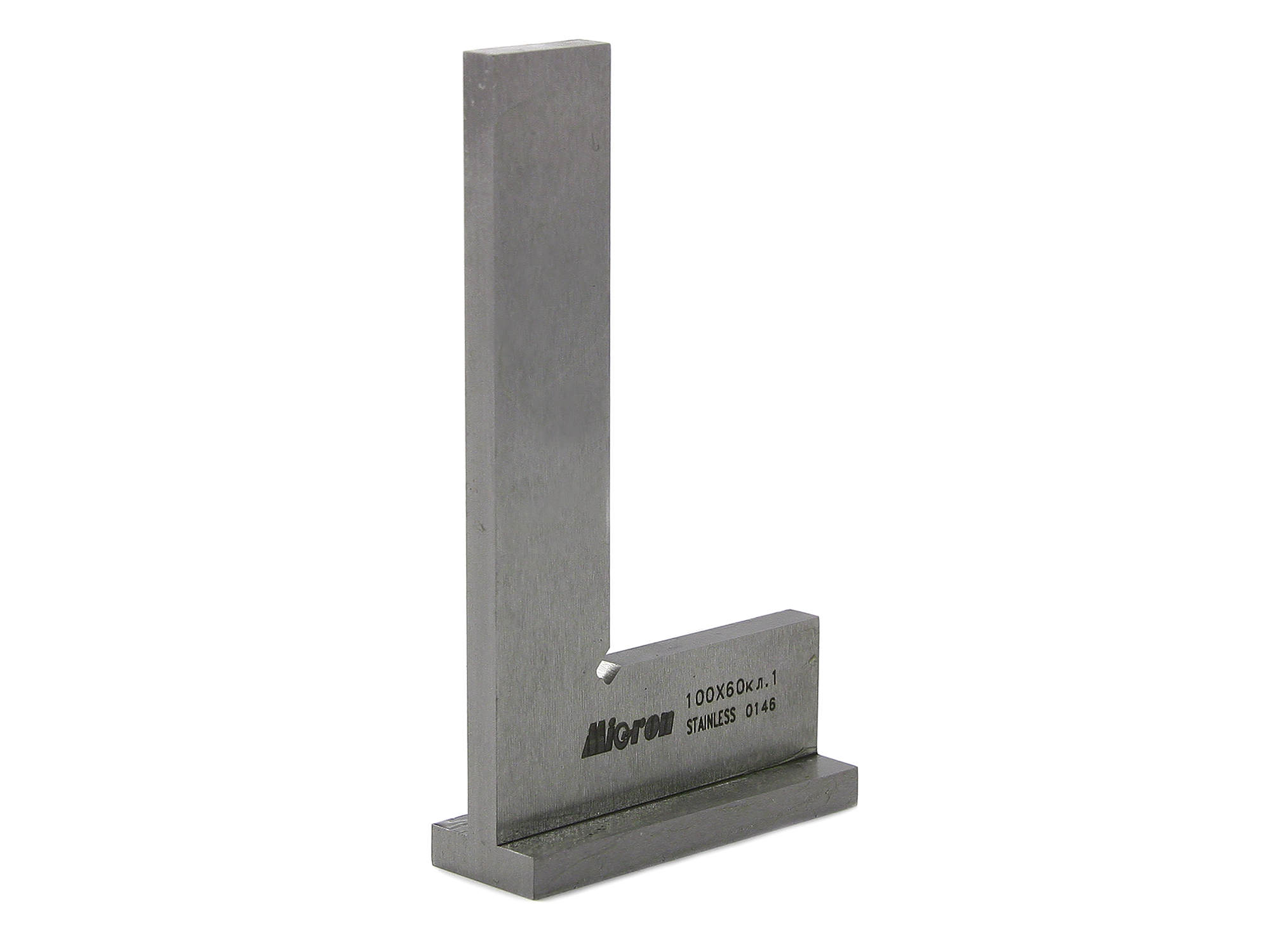

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

Угольники

Угольник – слесарный инструмент для контроля градуса углов и разметки обрабатываемых деталей. Самым распространенным является угольник с рабочим углом 90°, так же встречаются угольники на 45, 60, и 120°. Общие технические условия на поверочные угольники 90° регламентированы ГОСТ 3749-77. Поверка угольников регламентирована методикой МИ 1799-87. Периодичность поверки – 1 раз в год. При необходимости на угольник может быть выдан сертификат о калибровке собственной метрологической службы. Образец протокола поверки угольника можно скачать здесь. Подробная информация о угольников здесь.

Угольники изготавливаются из углеродистой или нержавеющей стали марок X, 9Х, ШХ15 или марки У8А. Конструктивно можно выделить угольники с плоским (УП) и широким основанием (УШ) а та же лекальный угольник и его разновидности. Слесарные угольники выпускаются 0го, 1го и 2го класса точности. Пример условного обозначения плоского поверочного угольника 1-го класса точности Н=160 мм – угольник УП-0-160 ГОСТ 3749-77.

Срок службы угольника до списания составляет в среднем 5 лет. Критерием предельного состояния является предельный износ рабочих поверхностей, который характеризуется невозможностью их восстановления механической обработкой. В стандартный комплект поставки входят: угольник, паспорт, свидетельство о поверке (по запросу). Ниже приводится описание инструментов различного типа.

Стальной угольник – Большая Энциклопедия Нефти и Газа, статья, страница 1

Стальной угольник

Стальные угольники, чертилка, кернер служат для выполнения разметочных работ на металлоконструкциях.  

Стальные угольники, которые бывают двух видов – обычный слесарный и бортовой с полочкой ( фиг.  

Стальные угольники для установки на них в камерах однотипных и однообразно располагаемых аппаратов рекомендует, ся заготовлять общими для ряда смежных камер; при этом следует учитывать температурные удлинения стали и оставлять в стыках угольников зазоры для компенсации этих удлинений.  

Стальные угольники проверяются сравнением с угольником, ошибки которого известны. Для этого требуется достаточно плоская поверхность, которая должна иметь настолько большую длину, чтобы оба угольника могли быть поставлены друг против друга. Если стоящие прямо друг против друга стороны угла образуют между собой зазор, то его измеряют с помощью концевых мер ( фиг.  

Сердечник стянут стальными угольниками и шпильками. Катушка трансформатора выполнена без каркаса и залита компаундом на основе эпоксидной смолы. Она состоит из трех сбмоток: первичной и двух вторичных. Выводы катушки крепятся на двух панелях выводов с помощью шпилек.  

К столу приварены стальные угольники 5, между которыми при помощи деревянных клиньев 6 зажимают стальную форму 7 размерами 200 X 200 X 200 мм.  

Показано также крепление горизонтального стального угольника опорных кронштейнов на стене помещения.  

Поверхность контакта проверяют стальным угольником на отсутствие завалов. При контрольной сборке щуп 0 05ХЮ мм не должен проходить на глубину более 5 мм в любом месте прилегания контактных плоскостей.  

При установке на стальных угольниках или плитах трансформаторов тока проходного типа на номинальный ток 1 500 а и выше угольники и плиты должны иметь разрезы для устранения возможности индуктирования в них токов, как в короткозамкнутых витках.  

Кронштейны изготовляют из отрезков стальных угольников или швеллеров, один конец которых заделывают цементом в кирпичную или бетонную стену на глубину в пределах 200 – 250 мм ( согласно проекту), а второй конец служит опорой трубопровода.  

Перпендикулярность торцов труб проверяют стальным угольником ( рис. 8), который прикладывается к торцу трубы в четырех точках. Кривизна определяется путем укладки трубы на горизонтальную ровную поверхность стола.  

Страницы:      1    2    3    4    5

Необычный угольник

Малка – это раздвижной угломер, предназначенный для измерения градусов угла и переноса его в дальнейшем на прибор или заготовку. Инструмент этот имеет подвижную часть, определяющую заданный угол. Измеряемые малкой углы могут быть как острые, так и развернутые.

Деревянную малку можно изготовить в домашних условиях. Для этого на деревянную основу-колодку с помощью дрели и крепежного элемента насаживается перо, вырезанное из фанеры. Получается незатейливый, складывающийся  инструмент. Однако, такую работу, как, например, точный замер при оштукатуривании оконных откосов, с помощью него будет выполнить несложно.

Использование поверочных угольников не требует большого опыта работы и приобретенных навыков. Но, тем не менее, любой прибор предусматривает присутствие  человеческого внимания, точности и аккуратности. Начинающим мастерам нелишне будет посмотреть, как работают с поверочным угольником бывалые специалисты.

Бензиновый бур для земляных работ и установки столбов

Аренда строительного инструмента. Плюсы и минусы

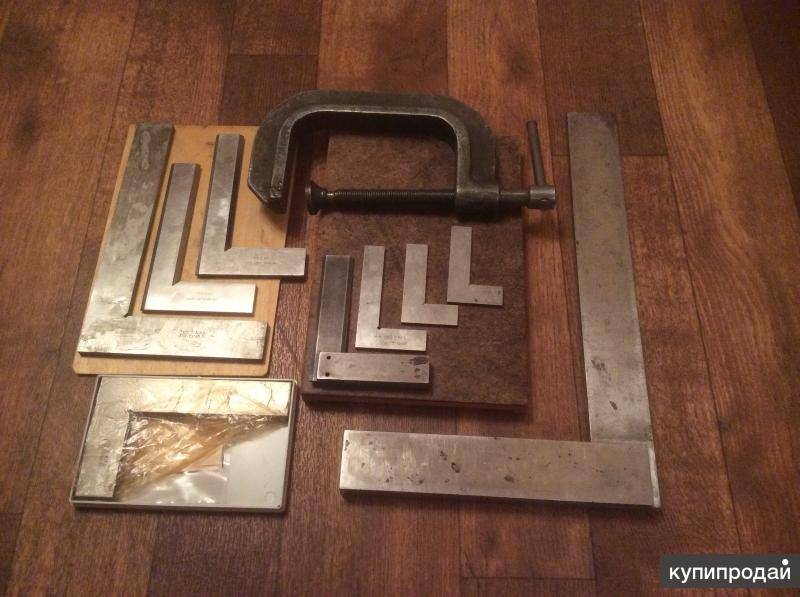

Поверочные изделия

Производят 5 типов приспособлений, предназначенных для поверки. С их помощью можно осуществлять контроль перпендикуляров на заготовках в разных сферах. Производителями представлен широкий ассортимент приспособлений с отличающимися размерами и назначением.

1. Лекальные устройства имеют обозначение в виде букв УЛ. С их помощью можно наносить разнообразную разметку. Профессионалы используют для контроля перпендикуляра на деталях и конструкциях во время производственных процессов. Прибор обладает высокой точностью. В этом его преимущество. Острые измерительные плоскости обеспечивают положительный результат. Короткая линейка имеет утолщенный размер. Длинная часть обладает более тонким профилем.
2. Плоские лекальные приспособления имеют аббревиатуру УЛП. В отличие от предыдущей модели, обе линейки сделаны из материала с толстым профилем. Ими удобно пользоваться на ровной плоскости.
3. Цилиндрические лекальные изделия имеют обозначение УЛЦ. Модель обладает существенными отличиями в конструкции. Устройство напоминает цилиндр с фасками. Основание с боковой плоскостью образуют прямой угол высокой точности. Прибор обладает уникальными характеристиками. Поэтому его используют в машиностроительной и метрологической отрасли. Изделия производятся не только нулевого класса точности. В продаже можно увидеть приспособления с первой категорией измерения и отличающейся длиной.

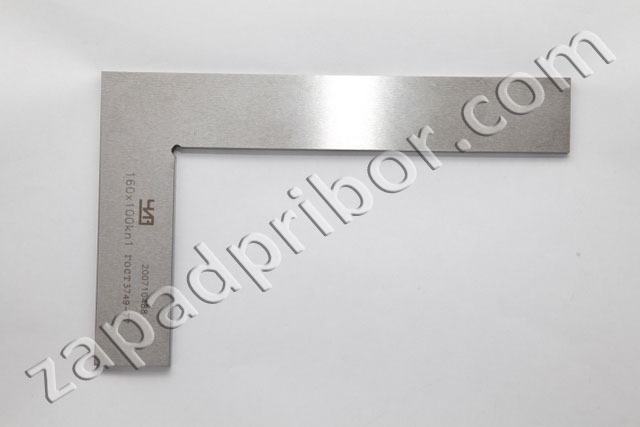

4. Плоские виды. Имеют обозначение УП. Обе линейки сделаны из плоского профиля. Данный тип считается самым распространенным. Его производят с классом точности от 0 до 2.
5. Широкие конструкции. Такое название инструмент получил из-за увеличенной одной стороны приспособления. Широкий профиль удобно располагать на плоскости без поддерживания. Это дает дополнительное удобство при работе. Маркируются изделия в виде аббревиатуры УШ.

Для использования в домашних условиях люди обычно приобретают простые уголки, сделанные из плоского профиля. Такие приспособления бывают 3-х типов. Их следует внимательно изучить. Зная все конструкции плоских инструментов, любому человеку будет намного проще сделать выбор в пользу определенной модели.
