Столярный угольник: виды, выбор, использование

Выбор угольников

Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.

Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.

Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.

Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.

Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.

Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.

Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.

Устройство инструмента

Угольник является измерительным атрибутом. Он состоит из 2-х линеек, которые закреплены между собой под углом 900. Используют его в самых разных отраслях. Особенно он популярен в строительном, столярном и слесарном производстве, необходим для нанесения на заготовки прямых линий, расположенных под углом 900.

Используется также в качестве поверочного устройства. Прибор многофункционален. С его помощью можно наносить линии под любым углом. Им проверяют поверхности на соблюдение перпендикуляра.

Основным достоинством измерительного прибора является простая конструкция. Устройство имеет низкую цену. При желании, его можно изготовить своими руками. Для этого понадобятся 2 линейки, которые соединяются на концах в строго перпендикулярном расположении. Инструмент поможет наносить не только не только линии под прямым углом, но и параллельную разметку.

Материал изготовления

Для производства используются разные составляющие. Изготовителями применяется пластик, металл и дерево. Самым надежным материалом считается металл. Такие модели обладают достаточной прочностью. Они не подвержены деформации. Этот момент очень важен в строительной сфере. На одной или двух сторон приспособления расположены измерительные шкалы. Они предназначены для нанесения разметки и контроля расстояния.

Длина линеек разнится, этот показатель варьируется от 60 до 1600 мм, все зависит от сферы применения изделия. Обычно инструмент имеет форму в виде буквы Г. Поэтому дома многие называют устройство уголком. В продаже можно увидеть универсальное устройство. Оно имеет на стыке шарнирное соединение. Это дает возможность выставить не только перпендикуляр. Называется инструмент малкой. Для производства металлических уголков используются такие марки стали, как Х, У8А, ШХ15, 9Х.

Качественный инструмент должен проходить температурную обработку. Это позволяет получить высокую твердость, что положительно сказывается на эксплуатации приспособления. Бывают 3 класса точности (0, 1, 2). Самым лучшим считается нулевой показатель. Такой инструмент применяется для поверочных работ. Метрологические лаборатории их тоже используют. Модели с первым классом погрешности пользуются успехом в строительной отрасли, слесарном и столярном деле. Второй класс имеет неточности в работе. Его обычно приобретают для эксплуатации в домашних условиях.

Какие бывают

Инструмент выпускается разных видов, предопределяющих его назначение.

Столярный

Предназначен для выполнения столярных работ. Длинная часть измерителя составляет 10 см-10 м. Выпускается в разных вариантах. Пользуются популярностью следующие модели:

угольник Свенсона – применяется в столярно-плотницких работах, имеет форму треугольника, есть разметка транспортира;
обычный – короткая часть толще длинной, что обеспечивает хороший упор;
разметочный – в плоскости обоих элементов имеются перфорации, дополнительная пластиковая накладка выполняет функцию упор, внутренний угол оснащён транспортиром.

Угольник слесарный с широким основанием УШ 100х60 GRIFF

Слесарный

Конструкция представляет собой 2 линейки, соединённые между собой под ∠ 90°. Изготавливается прибор из стали, что исключает изменение значений при механическом воздействии. Выпускается в нескольких вариантах.

Тип	Особенность	Назначение
УЛ	заостренные кромки	для лекал
УЛП	плоские элементы	для лекал
УЛЦ	цилиндрическая форма	применяют в метрологии
УП	монолитный угол	для слесарных работ
УШ	широкое основание на короткой стороне	для сборки и контроля прямых углов

Угольник поверочный УП 60х40 кл.1 ЧИЗ

Поверочный

Выпускается измерители данного вида в разных вариантах. Отличаются они назначением и устройством. Встречаются обычные цельнолитые модели и конструкции с шарнирными соединениями. Благодаря дополнительным элементам удаётся настроить в приборе нужный угол. Некоторые угольники на рукоятке имеют уровень и держатель, что расширяет область применения инструмента.

Магнитный угольник START SM1601

Универсальные разновидности

Пользуются большим спросом универсальные модели, которые походят для столярных и строительных работ.

Разработка Свенсона. Изначально инструмент использовался для монтажа стропильных систем. Благодаря многофункциональности круг задач существенно расширился. Среди основных функций: замер и подгонка заготовок, разметка линий, углов, контроль отвеса, упор для ручной пилы, перенос линий с проекта на деталь, проверка ровности уровнем и др.

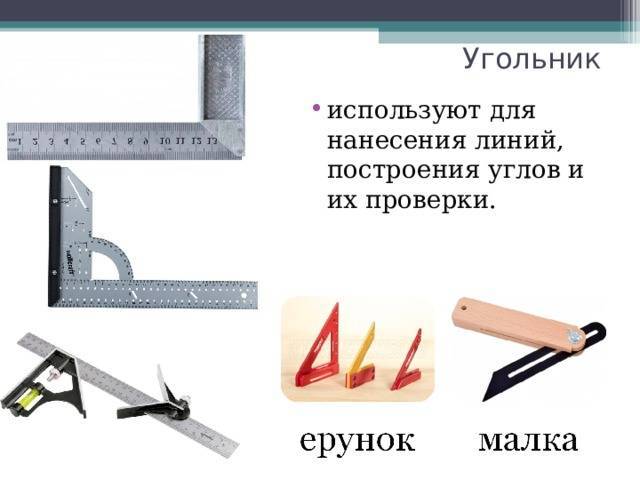

Малка. Конструкция состоит из двух линеек, соединённых между собой зажимным винтом. Один элемент имеет большую толщину, что позволяет применять его для упора. Используется прибор для создания прямых и параллельных линий, переносов углов. Некоторые модели содержат на длинной стороне шкалу, помогающую определить значение угла.
Столярный ерунок. Это узкопрофильный прибор, представляющий собой колодку с вмонтированной линейкой. Вставная деталь обозначает углы 45 и 135 градусов. Основные функции: формирование ровной торцовки деталей, создание ровного стыка.

Покупка качественного угольника в приоритете у мастеров. Профессионалы зачастую выполняют разные задачи одним видом измерителя.

Каким должен быть поверочный угольник?

Если рассмотреть подробности, то поверочный угольник должен отвечать следующим требованиям:

соответствовать типоразмеру;
отвечать определенному классу точности;
выпускаться по утвержденным чертежам;
быть изготовленным из высокопрочной стали;
не иметь выпуклостей на опорных поверхностях;
иметь определенную статическую нагрузку;
не иметь шероховатостей, повреждений, царапин и других дефектов, которые бы влияли на качество измерений или внешний вид инструмента и т.д.

Угольники поверочные, купить которые вы можете в нашем интернет – магазине, выпускает известный завод измерительных инструментов Ставропольский СтИЗ. Все измерительные инструменты, которые выходят с конвейеров этого предприятия отвечают высоким стандартам ГОСТа, имеют соответствующие паспорта и сертификаты, проходят поверку и широко известны среди специалистов как инструменты высокого качества. Так угольники поверочные СтИЗ имеют срок эксплуатации до пяти лет, как заявляет производитель, но на деле такой измерительный инструмент, цена которого доступна, а виды разнообразны, может прослужить намного дольше, что часто является критерием выбора для многих мастеров. Любые измерительные инструменты, и поверочные угольники не являются исключением, которые производит Ставропольский инструментальный завод выпускаются на новейшем высокотехническом импортном оборудовании с применением последних разработок в данной области, новейших методик изготовления измерительных инструментов и исключительно из высококачественных материалов

Также немаловажное значение имеет использование квалифицированного труда специалистов в процессе изготовления поверочных угольников: инженеров, технологов, операторов и прочих. Научный подход позволяет выпускать изделия максимально высокого качества с гарантией точности измерений

В магазины поверочные угольники попадают в соответствующей фабричной упаковки, с соблюдением правил транспортировки и хранения

Наша компания предлагает вам купить измерительные инструменты высокого качества в самом широком ассортименте и по весьма демократичной цене, так как мы сотрудничаем только на прямую с лучшими отечественными производителями измерительных инструментов. Если вам нужны действительно качественные средства измерения – ознакомьтесь с каталогом нашей компании и вы непременно найдете именно то, что искали

В магазины поверочные угольники попадают в соответствующей фабричной упаковки, с соблюдением правил транспортировки и хранения. Наша компания предлагает вам купить измерительные инструменты высокого качества в самом широком ассортименте и по весьма демократичной цене, так как мы сотрудничаем только на прямую с лучшими отечественными производителями измерительных инструментов. Если вам нужны действительно качественные средства измерения – ознакомьтесь с каталогом нашей компании и вы непременно найдете именно то, что искали.

Угольники плоские УП

Поверочные слесарные угольники типа УП, имеют две плоских рабочих стороны, образующие наружный и внутренний угол. Основным назначением УП являются слесарно-сборочные работы связанные с градусной разметкой деталей. В отличие от других угловых инструментов, все сторону угольника УП плоские. Основные характеристики поверочных угольников УП приведены в таблице. Информация касающаяся правил приемки, маркировки, упаковки и хранения содержится в ГОСТ 3749-77.

Тип угольника	Классы точности	Регламентирующий документ	Допуск перпендикулярности мкм, для класса точности
1	2
УП 60х40	1, 2	ГОСТ 3749-77	2,5	5	—
УП 100х60	2,5	5	13
УП 160х100	3	6	15
УП 250х160	3,5	7	18
УП 400х250	4,5	9	22
УП 630х400	6	12	30

Как правильно выбирать угольник

Неограниченный выбор средств для измерения углов может ввести в заблуждение и привести к неправильному подбору некачественного инструмента.

Среди них:

Материалы изготовления. Подбирая приспособление можно найти стальные, деревянные, алюминиевые и пластмассовые модели. Предназначение. Один из самых главным критериев, ведь некоторые угольники просто невозможно использовать в бытовой деятельности. Функциональные и конструкционные особенности. Некоторые специальности обязывают к наличию особенных видов инструмента. Габаритные размеры. Для эксплуатации малых предметов не нужно приобретать огромные разновидности. Показатели массы

Не очень важный критерий, который иногда все-таки нужно брать во внимание. Тяжелые модели не будут деформироваться, а легкие проще применять

Какого производителя выбрать

Учитывая то, что такие приспособления используются при точных расчетах, ошибки недопустимы

Потому очень важно понимать, какие бренды добросовестно относятся к производству

Среди проверенных выделяются:

Итальянская фирма ИДФ.
Американский бренд Стенли.
Китайский концерн Матрикс.
Китайский изготовитель Спарта.
Мексиканский бренд Трупер.
Российская фирма КРАФТ.
Китайские мощности Старт.
Российский производитель Скраб.
Немецкий изготовитель ВольфКрафт.

Можно заметить, что на рынке находятся серьезные фирмы-производители. Именно поэтому у вас есть широкий выбор как моделей, так и брендов.

Инструменты, проверенные временем!

С древних времен мастера, работающие с камнем и деревом, пользовались измерительным прибором, названным впоследствии линейкой. В помощь к ней для разметки материала и проверки соответствия расчетам со временем добавилось еще одно устройство – две линейки, скрещенные строго под прямым углом. Оба эти инструмента за много веков претерпели немало изменений, но сути своей не поменяли: они помогают мастеру размечать площадку, материалы, детали, а потом контролировать ход и качество работ.

Угольник даже нашел своё место в истории: вместе с циркулем его считают символом работы каменщиков и плотников, есть связь и с церковным учением – атрибутами покровительствующего строителям апостола Фомы называют именно линейку и угольник, да и масоны его именуют одним из своих символов.

Арифметику и геометрию, вернее их образ, в семи свободных искусствах олицетворял именно угольник. Ну, а мы с вами с ним хорошо знакомы как раз благодаря этим наукам и школьным урокам математики. Деревянные, пластиковые или металлические школьные угольники традиционно треугольной формы, равнобедренные с двумя углами по 45 градусов или разносторонние по 30 и 60 градусов. Без них выполнение заданий и представить себе невозможно. Во взрослой жизни цели и задачи у них те же, а вот роль гораздо масштабнее.

Как правильно пользоваться

Наносить линии на заготовки с помощью инструмента несложно. Овладеть техникой может даже школьник. Принцип использования угольника зависит от поставленной задачи.

Цель	Способ применения
Нанесение перпендикуляра	Приспособление укладывают к заготовке, совмещая острый угол с краем детали. Карандашом линия наносится вдоль стенки угольника со стороны прямого угла (квадратная часть прибора).
Проверка прямого угла, соединений под ∠ 90°	Прямой угол инструмента прикладывают к соединению или проверяемому участку детали. Наносят контрольную метку при выявлении несовпадений.
Создание линий под ∠ 45°	На рабочей поверхности обозначаются границы прямого угла. Интервал между выступающими точками следует разделить пополам, поставить метку. Остаётся только соединить её с центром.
Создание параллелей	Инструмент укладывают к краю детали, ставят разметку на нужном расстоянии. Переставляют угольник, соблюдая определённый интервал. Проводят ровную линию.
Нанесение различных углов	Ориентиром является прямой угол. Вначале делается метка на нужном значении, после проводится прямая линия из центра к поставленной точке.
Разметка для распила древесины	Приспособление укладывают на заготовку, фиксируют его струбциной. Карандашом проводят параллельную катету линию, обозначающую будущий срез.

Использование изобретения Свенсона

Правила применения угольника Свенсона несколько отличаются от обычного инструмента. Чтобы измерить степень наклона в градусах, ориентируются на гипотенузу. Для использования его в качестве транспортира следует установить упор в деталь, определить нужный угол, нанести разметку.

Применение в качестве направляющей предусматривает фиксацию инструмента на детали струбциной. После этого пилой осуществляют проход вдоль контрольной линии.

Для создания круга угольник устанавливают в начальной точке и фиксируют его. В плоскость с нужным значением ставят грифель карандаша. В процессе проворачивания приспособления Свенсона образуется окружность заданной величины.

При отсутствии опыта рекомендуется обратиться за помощью к профессионалу. Достаточно нескольких минут для наглядного обзора способов применения столярного угольника.

Как правильно пользоваться

Обзор угольников в моей мастерской. Какой выбрать угольник.

Цель	Способ применения
Нанесение перпендикуляра	Приспособление укладывают к заготовке, совмещая острый угол с краем детали. Карандашом линия наносится вдоль стенки угольника со стороны прямого угла (квадратная часть прибора).
Проверка прямого угла, соединений под ∠ 90°	Прямой угол инструмента прикладывают к соединению или проверяемому участку детали. Наносят контрольную метку при выявлении несовпадений.
Создание линий под ∠ 45°	На рабочей поверхности обозначаются границы прямого угла. Интервал между выступающими точками следует разделить пополам, поставить метку. Остаётся только соединить её с центром.
Создание параллелей	Инструмент укладывают к краю детали, ставят разметку на нужном расстоянии. Переставляют угольник, соблюдая определённый интервал. Проводят ровную линию.
Нанесение различных углов	Ориентиром является прямой угол. Вначале делается метка на нужном значении, после проводится прямая линия из центра к поставленной точке.
Разметка для распила древесины	Приспособление укладывают на заготовку, фиксируют его струбциной. Карандашом проводят параллельную катету линию, обозначающую будущий срез.

Использование изобретения Свенсона

Угольник слесарный, его применение, рекомендации по выбору

Угольник слесарный металлический состоит из двух линеек, соединённых между собой прямым углом. Его применяют при начертаниях прямых линий, перпендикулярных, различных линий на стене. Этот инструмент позволяет начертить не только прямой, но и любой угол наклона. Им проверяют точность углов.

Описание

Различают несколько разновидностей угольников в зависимости от применения:

УП — угольники плоские. Угольники с металлическими плоскими пластинами отличаются размерами ширины и толщины. Применяются при всех видах строительства. Без такого инструмента не сможет обойтись слесарь, столяр, фрезеровщик, токарь.
УШ — уголок имеет широкое основание. Одна сторона состоит из Т-образного профиля, другая — плоская, они соединены между собой прямым углом.
УЛП — угольники лекальные поверочные. Применяются для точного измерения готовой продукции, деталей, конструкций. Точное измерение в ультразвуковом контроле

Деревянные и пластиковые пригодны только для столярных работ.

https://youtube.com/watch?v=vY-TEwNyPt0

Применение при строительстве

при сварочных выполнениях, конструктивных решениях, при процессе пайки;
при резке газобетонных блоков;
при установке готовых блоков, проверке изделий;
при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

разметка внешних и внутренних углов;
широкий диапазон измерений от 20 до 170 градусов;
позволяет одновременно видеть несколько углов;
можно комбинировать различные позиции;

легко собирается и разбирается.

Как правильно выбрать металлический уголок

Выбираем инструмент для долгой службы. Лучше подойдёт металлической конструкции

При выборе нужно обратить внимание на угол, проверить можно листом формата А4. Выбираем, чтобы мерные деления были выбиты, нанесённые краской быстро сотрутся. Удобнее инструмент с нанесением измерительных делений с двойной шкалой

Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

инструментальной легированной стали;
цементируемой стали;
углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

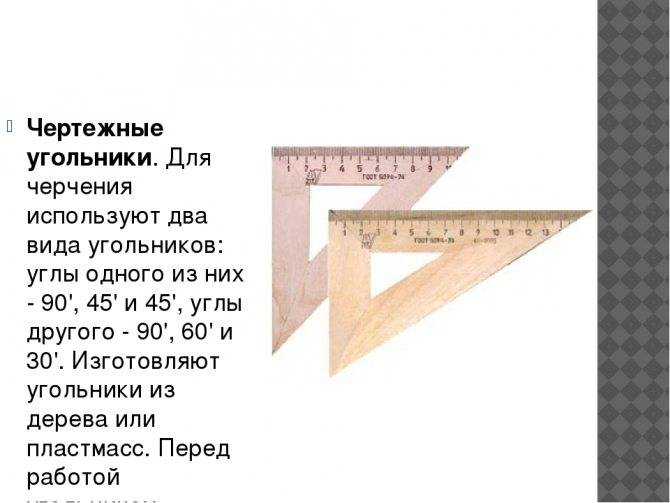

Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.

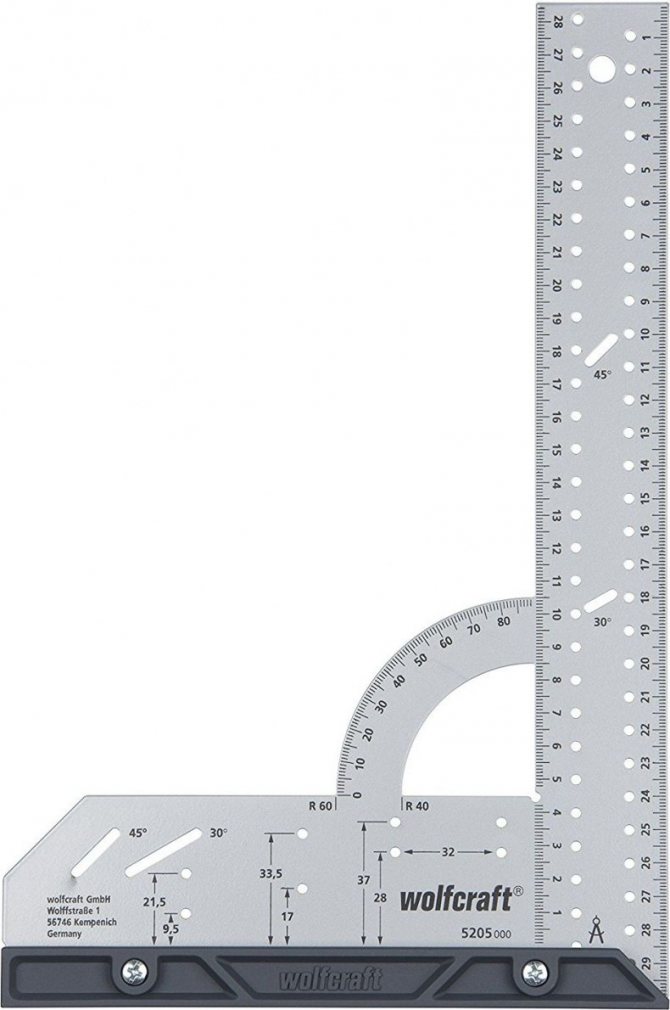

Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

проверить горизонтальность и вертикальность разметки;
использовать как стусло;
разметить внутренние и внешние углы;
измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инструменты для строгания

К столярным инструментам и приспособлениям для строгания относят рубанки, фуганки и цикли.

Рубанок состоит из следующих деталей:

колодки (корпуса),
ножа – режущего инструмента;
клина для фиксации ножа в колодке.

Различают рубанки следующих видов:

Шерхебель для первичной обработки древесины. Лезвие имеет закругленную форму, за один заход снимает трехмиллиметровый слой древесины в виде желоба. Ширина ножа – 30 – 35 мм, угол резания – 45о. Размеры колодок – (205 – 240) х (50 – 65) х (40 – 50) мм.
Рубанок с одиночным лезвием для выравнивания деревянных поверхностей. Прямой нож шириной 40 – 50 мм за один заход снимает 0,5 мм стружки. Размеры колодки соответствуют размерам шерхебеля.
Рубанок с двойным ножом для чистовой обработки поверхности. Чистота обработки поверхности достигается подпором волокон древесины стружколомом, небольшим (0,3 мм) слоем снимаемой древесины. Размеры ножа и колодки соответствуют характеристикам рубанка с одиночным ножом.

Фуганки применяют для строгания длинных деталей. От рубанков они отличаются шириной ножа (60 – 65 мм) и размерами колодки (650 х 70 х 75 – 80 мм). Для строгания вогнутых и выпуклых поверхностей, а также выборки пазов применяют рубанки с фигурными ножами и различной конфигурацией подошвы колодки – горбачи, калевки, зензубели, фальцгобели, шпунтубели и т.д.

Цикли применяют для строгания деревянных полов. Они представляют собой ножи, прикрепленные к ручкам под определенным углом.
