Кран пионер кп 1000, кп 500. технические характеристики

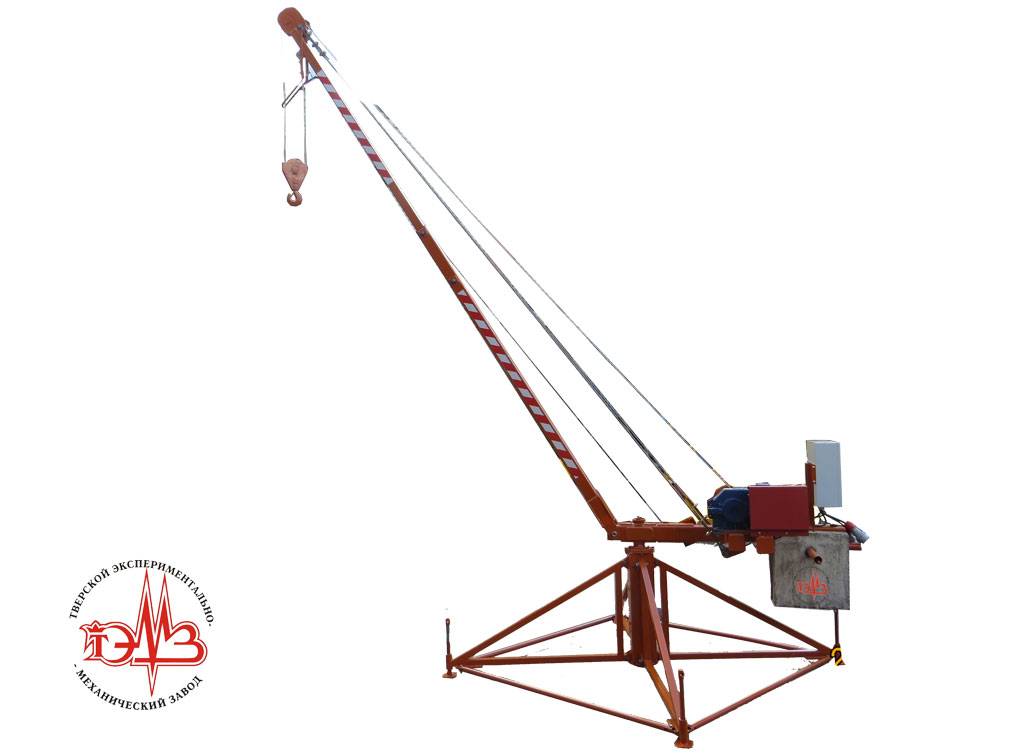

Кран Пионер-1000 (380В / без к/г)

Кран Пионер-1000 (380В / без к/г) предназначен для подъема, перемещения, удержания на высоте грузов весом до 1000 кг. Его можно устанавливать на земле и на перекрытиях объектов. При условии монтажа на земле оборудование поднимает груз на высоту до 6 м, при установке на перекрытиях высота подъема составляет 60 м.

Сфера применения:

• строительство частных домов, коттеджей, малых архитектурных форм;
• возведение конструкций высотой до 60 м;
• логистика, погрузочно-разгрузочные операции на производствах и промышленных объектах;
• реконструкция, ремонт, интервальное обслуживание сооружений, т.д.

Кран адаптирован к условиям российского климата.

Он стабильно работает при температуре от – 40 до +45 С. Его можно использовать в помещениях и на открытых площадках, но при условии, что влажность воздуха не будет превышать 18%, а скорость ветра – 12 м на секунду. Монтаж оборудования проводится на высоте над уровнем моря до 1000 м на горизонтальной поверхности с максимальным уклоном до 3 градусов.

Общее описание, комплектация

Кран Пионер-1000 (380В / без к/г) представляет собой разборную конструкцию, состоящую из ходовой и поворотной рамы, двух лебедок с электроприводом, подвески, стрелы, предохранительного и грузового каната, пригруза. Она может быть смонтирована на колесной раме для удобного перемещения по периметру рабочей площадки. Стрела крана разборная. Она поворачивается на 380 градусов вокруг своей оси. Механизм поворота – ручной. Вылет стрелы по горизонтали – 2,7 м. За секунду оборудование поднимает груз со скоростью 0,2 м. Электропривод в системе работает от трехфазной сети напряжением 380В.

Особенности:

• Прямоугольная конфигурация опорной рамы. Техника устойчива.
• Четыре пневматических колеса в базовом комплекте. Кран свободно перемещается по устойчивому, ровному основанию.
• Вертикальная ось, жестко прикрепленная к опорной раме. Оборудование выдерживает большие эксплуатационные и механические нагрузки.
• Износостойкие подшипниковые узлы. Поворот платформы осуществляется с минимальным усилием.
• Регулируемая грузовая стрела. Ее длину можно изменять для адаптации установки под конкретные условия работы.
• Наличие противовесов в базовой комплектации. Они выполнены из бетона, поэтому гарантируют высокую устойчивость оборудования при подъеме, перемещении грузов разного веса.
• Страховочная подвеска с опорными стяжками. Предотвращает аварийное падение грузов при подъеме.
• Грузовая лебедка с большими тягловыми показателями и мощным электродвигателем. Гарантирует высокую скорость подъема.
• Удобное управление со стационарных выключателей и пульта. Наличие кнопочной станции.

Чтобы оформить заказ на Кран Пионер-1000 (380В / без к/г) в ГК «Станкомаш», свяжитесь с менеджерами. Мы предоставляем гарантию на продукцию, доставляем ее по всей РФ.

Сертификаты соответствия международным стандартам и российским требованиям на кран есть.

поделиться

Технические характеристики продукции
Артикул	12393
Контргрузы	нет      аналогов 10 шт.
Наличие колёс	да      аналогов 19 шт.
Стрела	разборная      аналогов 21 шт.
Механизм поворота	с руч. пов. стрелы
Грузоподъёмность, кг	1000      аналогов 7 шт.
Высота подъёма при установке на земле, м	6      аналогов 7 шт.
Высота подъёма при установке на перекрытии, м	60      аналогов 15 шт.
Вылет по горизонтали, м	2.7      аналогов 11 шт.
Скорость подъёма, м/с	0.2      аналогов 11 шт.
Напряжение, В	380      аналогов 13 шт.
Мощность двигателя подъёма, кВт	3.0      аналогов 5 шт.

Завод-изготовитель гарантирует исправную работу оборудования в течении срока указанного в паспорте на изделие, при условии соблюдения потребителем правил эксплуатации и технического обслуживания.

Качество:

Завод-изготовитель гарантирует соответствие оборудования техническим требованиям изложенным в технических условиях или национальном стандарте. Ознакомиться с национальными стандартами на предлагаемую продукцию можно в разделе инжиниринг госты.

Введите параметры груза: Габаритные параметры груза влияют на расчет стоимости его забора/доставки. При расчете, кроме объема и массы груза, укажите его длину/ширину/высоту.

Длина, м

Ширина, м

Высота, м

Объем, м3

Масса, кг

  Добавить место

Дополнительные услуги

пломба   паллеты    страхование    ночь Объявленная стоимость груза Просим проверить и указать объявленную стоимость груза

Плюсы и минусы

Кран отличается высокой мобильностью, производительностью и грузоподъемностью.

Главные его качества:

• быстрая транспортировка к месту эксплуатации;
• доступная сборка;
• возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.

Смотрите » Обзор модификаций автомобильного крана КС-45717 на базе разных шасси

Перед процессом приямки не изготавливают, анкерами не пользуются.

Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.

Недостатками модулей являются:

• груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
• максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.

Подъемный кран своими руками

Раздел: Полезные приспособления

Современные дома строятся все выше, а бетонные блоки при этом легче не становятся. А потому, если хорошо подумать, то можно соорудить небольшой подъемный кран своими руками. Грузоподъемность такой самоделки не велика, порядка двух сотен килограммов, хотя, скорее всего, он может и больше веса поднять, однако не желательно его сильно перегружать. Данная конструкция получается полностью разборной, ее составляющие получаются весом приблизительно 20-30 килограммов, так что собирать такой кран в одиночку особых проблем не составит. Помимо этого, перевозится подобная конструкция также легко, у меня для этого вполне сгодился кузов китайского пикапа.

Напомним, что ранее мы уже публиковали статью о самодельном кране-малютке, кому интересно смотрим здесь .

Грузовая лебедка моей конструкции представляет собой червячный редуктор на электрическом приводе в 600 Вт, ну а стреловая лебедка – это привод ручного характера, организованный на том же самом редукторе. Выносные опоры с винтовыми упорами позаимствованы от строительных опор. Барабаны для лебедок удалось выточить из роторов от электрических двигателей, подбирались подходящие по размерам.

На основании передвижной платформы предусмотрена четверка колесиков, взятых с тележки транспортера, благодаря им кран без проблем можно перемещать из одного места в другое, только если снять выносные опоры крана. Такая операция по снятию и установке выносных опор занимает порядка пяти минут. Поэтому кран получается довольно мобильным. Но есть не большой недостаток, для перемещения крана необходимо опускать стрелу до нуля, иначе передвинуть кран становится невозможным, так как нарушается его равновесие.

Сама стрела имеет протяженность в 5 метров, трубу подобрал O75 мм, а в основании самой стрелы лежит профиль квадратной формы, сделанный из двух уголков. Также предусмотрен портал для поднятия стрелы, а также узел поворота, выполненный из ступицы от грузовика. В качестве противовеса взята станина от нефункционирующего станка вместе с четверкой траков от гусеничного механизма. Тормоз в лебедке в данном случае не предусмотрен, потому, как в нем нет необходимости. Тормоз в самом повороте также отсутствует, по причине того, что скорости совсем невелики, а, следовательно, инерции практически нет.

Минимальная толщина металла, используемого в моем кране порядка 3 мм, в качестве выносной опоры и основания в целом используется прямоугольная труба, имеющая размеры 85*50 и 85*55 – это своего рода останки от техники сельскохозяйственного назначения. Основание башни – изготовленно из швеллера 200. В крюковой обойме вставлен мощный подшипник, следовательно, крюк способен вращаться вне зависимости от полиспаста, для исключения перехлеста или же закручивание самого троса.

Упорные винты длиной 400 мм, в результате чего кран может быть установлен на очень неровных поверхностях.

Есть один маленький недочет, связанный с колесами. Все дело в том, что используемые в данном случае колеса при передвижении по рыхлому грунту попросту зарываются в нем, по твердой утрамбованной поверхности – все отлично. Данный кран считается одноразовым, то есть после выполнения необходимых работ он разбирается на металлолом или в укрытие до следующего применения. Именно потому у такой конструкции незначительная грузоподъемность, не сильно выдающаяся прочность.

Время изготовления на такой кран понадобится порядка трех дней с учетом подготовки всех необходимых составляющих. В данном случае редукторы получились из того, что попало под руку, передаточные редукторы имеют такие передаточные чмсла 1/30 и 1/35. Двигатель трехфазный подключили для однофазной сети. выходные параметры на валу 600 Вт, емкость конденсаторов 80 мкф. Все установки без учета противовесов весят до 250 кг, себестоимость подобной конструкции – 4000 руб. В основном используемые компоненты позаимствованы из другой техники, новые здесь только тросы и подшипники.

Подобный кран без проблем поднимает полторы сотни килограммов груза, больше, пока что не доводилось перемещать в домашних условиях.

Как сделать подъемный кран своими руками

Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.

Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.

Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.

Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.

Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.

Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.

Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.

Поворотный механизм так же не обладает тормозом, поскольку кран не предназначен для работы с высокими скоростями ,а следовательно – инерционные силы слишком малы.

Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.

Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.

Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.

Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.

Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.

После того как вы сделается подъемный кран своими руками, вы легко сможете поднимать 150 -200 кг, что вполне внушительно, если учитывать что он не предназначен для промышленных маштабов.

Кран стреловой «Пионер» для механизации фасадных работ

Московский государственный строительный университет Кафедра механизации и автоматизации строительства Дипломный проект на тему «Устройство для механизации фасадных работ» Москва 2021 год

Исходные данные Грузоподъёмность 1,0 т. Канатоемкость 50 м. Скорость подъёма груза 44 м/мин Режим работы М4 Полиспаст одинарный В данном дипломном проекте целью является модернизация крана стрелового типа «Пионер», для механизации фасадных работ.Произведено конструирование дополнительных механизмов, расчеты крана.Графическая часть содержит чертежи вех механизмов.

Введение 1. Аналитическая часть 1.1.обзор существующей конструкций для механизации фасадных работ 6 1.2.патентный обзор 15 1.2.1. Патент рф № 2579376 15 1.2.2. Патент рф № 2210525 19 2. Конструкторская часть 25 2.1.описание базовой машины 25 3. Расчетная часть 28 исходные данные 28 3.1.подбор каната 28 3.2.расчет деталей крюковой обоймы 30 3.2.1 подбор крюка и упорного подшипника 30 3.2.2. Расчет траверсы 32 3.2.3.расчет блока 33 3.2.4. Подбор радиальных подшипников 35 3.2.5.расчет планки 36 3.3.расчет барабана 37 3.4.расчет крепления каната 38 3.5.подбор электродвигателя 39 3.5.1 подбор редуктора 39 3.6.подбор тормоза 40 3,7. Расчет механизма передвижени 41 3.7.1расчет механизма передвижения 41 3.7.2 расчет ходовых колес 41 3.7.3 определение сопротивлений передвижению 43 3.7.4 выбор электродвигателя и редуктора 43 3.7.5 определение тормозного момента 47 3.8.расчет механизма изменения вылета 49 3.8.1 расчет полиспаста стрелоподъемного механизма 51 3.8.2расчет крепления каната 53 3.8.3подбор электродвигателя 53 3.8.4. Подбор редуктора 54 3.8.5 подбор тормоза 54 3.9 расчет металлоконструкции крана 56 3.11 расчёт опорной колонны 60 4. Электрическая часть 62 5.технологическая часть 68 5.1 технология изготовления вала 68 5.2 проектирование маршрута технологического Процесса изготовления вала 68 5.3 расчет режимов резания 69 6.охрана труда 85 6.1 технические средства безопасности 85 6.1.1 общие положения 85 6.1.2 предохранительные и сигнализационные устройства 85 6.2. Пожарная безопасность 86 6.3инструкция по безопасной эксплуатации устройства автоматизации фасадных работ 90 6.4 инструкция по охране труда для оператора 91 6.5 правила техники безопасности при эксплуатации 6.6 правила безопасности при транспортировке 92 7. Расчёт технико-экономических показателей по результатам разработки кра-на 97 7.1 расчет времени работы бт и нт 98 7.2 расчет годовой эксплуатационной Производительности 99 7.3 расчет капитальных вложений 100 7.4 расчет годовых текущих затрат на эксплуатацию 101 7.5. Построение диаграммы годовых текущих затрат 106 7.6 расчет приведенных затрат по сравниваемым Вариантам техники 107 7.7 пвсчет экономической эффективности 108 7.8 расчет срока окупаемости дополнительных Капитальных вложений 108 7.9 расчет дополнительных показателейэкономической Эффективности техники 109 заключение 112 Список использованной литературы 113

В дипломном проекте была произведена модернизация устройства механизации фасадных работ . В общей части дипломного проекта произведен обзор и анализ устройств. Предоставлено описание и проведен анализ подъемных устройств. Выполнен патентный поиск. Объектом модернизации послужил стреловой кран «ПИОНЕР». В специальной части был произведен расчет механизма подъема груза, механизма передвижения крана, механизма изменения вылета стрелы с отражением в графической части проекта. В связи с этими нововведениями кран обрел возможность изменять вылет стрелы, чем увеличил показатели мобильности и производительности. Встроенный механизм передвижения позволяет крану перемещаться с заданной скоростью. что сокращает показатели применения ручного труда рабочих. В экономической части проекта были проведены расчёты технико-экономической оценки качества спроектированного изделия, полной себестоимости и годовых затрат на эксплуатацию крана. В разделе «Охрана труда» освещены вопросы охраны труда, техники без-опасности, противопожарной безопасности машины.

Состав: Рама поворотная (СБ),Стрела (СБ),Механизм изменения вылета стрелы(СБ),Механизм передвижения(СБ),Механизм подъема груза(СБ),Устройство для механизации фасадных работ(ВО),Технологическая часть, Экономическая часть,спецификации,ПЗ

Софт: КОМПАС-3D 2016

Сам себе мастер

Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как рубероид, на верх постройки .

Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.

У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.

Виды опор

Крановые пути для мостовых кранов, о чем уже упоминалось ранее, включают основные конструкции одновременно с дополнительными приспособлениями. К первым относят рельсы, балки. Вспомогательными деталями служат крепежи, концевые упоры и подрельсовые постели с отклоняющимися линейками.

У каждого типа оборудования есть свои варианты рельсовых направляющих. Однобалочные установки перемещаются по обыкновенным железнодорожным путям. Для конструкций с двумя балками требуются более мощные опоры. Их выпускают отдельно для транспортных установок промышленного назначения.

Чертеж крановых путей мостового крана

Чертежи сечений и деталей путей мостового крана

Обычно подвесные направляющие в виде специальных рельсов монтируют ниже элементов перекрытия сооружения (стропильных балок либо ферм), используя монтажные конструкции или подвесное приспособление. Для монорельсов, служащих для перемещения тельферов либо передвижных талей, подходят мощные тавровые профили, рельсы марки Р5.

При монтаже подвесных установок, грузоподъемность которых менее 2 т и пролете, не превышающем 6 м, элементами опор становятся двутавровые балки размером 12–30. Они обязаны соответствовать ГОСТ 8239—72, изготавливаться только из стали ВСт3пс. При установке агрегата большой грузоподъемности используют специальные двутавровые балки, изготовленные в соответствии с ГОСТ 19425—74, размер которых 24М–45М определяют, выполнив расчет нагрузки.

Важно Как сделать минитрактор из мотоблока своими руками: переломка, Кентавр, Зубр, Агро, Нева, МТЗ, Каскад, Ока, Салют, Агат

Здесь можно скачать информацию об общих технических условиях для надземных рельсовых крановых путей.

Здесь можно паспорта подкрановых путей.

Наиболее удобными и распространенными стали разборные элементы. Но существуют и способы крепления сваркой, хотя такой метод не слишком удобен. Он используется только для небольших установок, а также мостовых агрегатов с ручным приводом.

Когда оборудуют мостовой агрегат, нельзя забывать о необходимости готовить специальную площадку — место стоянки установки. Все элементы пути обязаны отвечать размерам колеи, нормам энергосбережения, заземления, иным требованиям, утвержденным в паспорте оборудования (образец паспорта крановых путей).

Видео: монтаж мостового двухбалочного крана.

Кран Пионер, г/п 500, 750 и 1000 кг – продажа, запчасти

Торговый дом Аникс предлагает к продаже надежные, безопасные, маневренные краны Пионер различной грузоподъемности. Если вас интересует высокое качество в совокупности с доступными ценами, обращайтесь к нам!

Кран Пионер г/п 500 и 750 кг

Кран Пионер позволяет поднимать груз на высоту до 6 м (для модели Пионер 1000 кг, для моделей Пионер 500 кг и 750 кг высота составляет 4,5 м), если установить технику на крыше здания, то высота может достигать 50 метров. В зависимости от модели краны Пионер могут характеризоваться различной грузоподъемностью. Наиболее востребованы сегодня модели Пионер 500 кг, Пионер 1000 кг. Можно найти модели грузоподъемностью 750 кг.

Краны Пионер 500 кг, 750 кг, 1000 кг обладают большим количеством эксплуатационных достоинств. Удобство транспортировки спецтехники обеспечивается возможностью разбора.

Также среди достоинств моделей стоит выделить надежность и простоту системы в эксплуатации, невысокую стоимость и минимальные расходы на обслуживание.

Кроме того, для работы с оборудованием не требуется специальной подготовки.

Понедельник – пятница

Суббота

Схема крана “Пионер” грузоподъемностью 500кг

В нашей компании кран Пионер представлен разными модификациями. К примеру, кран Пионер 500 кг выполнен в двух конфигурациях: стрела может быть обычной или разборной. Кран Пионер 1000 кг может иметь колеса, а может представлять собой переставную модель.

В любом случае конструкция модели включает в себя опорную раму, поворотную платформу с лебедкой, стрелу и специальную стяжку для нее, автоматику, двигатель, трос, контргруз, крюк для сцепки груза. В зависимости от того, на какую высоту нужно поднять груз, спецтехника может устанавливаться либо на крыше/перекрытии, либо на земле.

В первом случае высота подъема может достигать 50 м. Если кран стоит на земле, то модель Пионер 1000 кг способна поднять груз на высоту до 6 м, модели Пионер 500 кг и 750 кг – до 4,5 м. При производстве основания используется металлический сварной каркас, на который устанавливается шкворень, движущийся с помощью подшипников качения.

На платформе находятся двигатель, лебедка, противовесы – платформа крепится с помощью клиновой втулки к шкворню. Кран Пионер оснащен четко отлаженной системой безопасности, обеспечивающейся использованием конечных выключателей, ограничителей, фиксирующих положение крюка, исключающих риск срыва груза.

Простота и надежность крана Пионер позволяет работать с ним без предварительной подготовки. Кроме того, эксплуатация кранов Пионер 500 кг, 750 кг, 1000 кг не требует никаких серьезных вложений – ни дорогостоящего ремонта, ни расходных материалов, запчастей и так далее.

Простота и оперативность всех операций обеспечивается работой электропривода, состоящего из двигателя, редуктора и лебедки. Краны Пионер 500 кг и 750 кг предполагают ручной поворот стрелы (используется рычаг поворота), а вот модель Пионер 1000 кг оснащена функцией электроповорота стрелы, а также функцией смены угла наклона стрелы – при этом вылет стрелы увеличивается, однако грузоподъемность уменьшается.

Кран Пионер с легкость справляется с перемещением тяжелых грузов. Управление осуществляется с помощью выносного пульта. На объект кран будет доставлен в разобранном виде с паспортом и инструкцией по монтажу.

Подъемный кран своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу

Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки

Подъемники (стреловые краны) Пионер: технические характеристики, устройство, фото

Различные подъемные устройства являются неотъемлемым атрибутом любого строительства. Многие ученые считают, что даже древние пирамиды в Египте были возведены с помощью специальных подъемников. Правда, их конструктивное исполнение так и осталось загадкой. А вот устройство малого стрелового крана под названием Пионер, о котором пойдет сегодня речь, известно каждому строителю с опытом.

Данный агрегат отличается небольшим весом и высокой мобильностью. Он собирается и разбирается просто и быстро. Его можно привезти на место даже в «Газели», выполнить работу, а потом разобрать и увезти. Причем устанавливать кран вполне возможно на земле, в котловане, на крыше, а также на строительных перекрытиях.

Делают подъемники Пионер многие предприятия, специализирующиеся на производстве всевозможного грузоподъемного оборудования. Можно упомянуть отечественную компанию «GRAS», ООО «Импульс» из Кирова, ООО ПКФ Челнинскую Крановую Компанию.

Выпускается три основных модификации крана, грузоподъемность которых может составлять, соответственно, 0,5, 0,75 и 1 тонну (это максимум). Стрела бывает цельной или разборной, а опорная рама, служащая основанием агрегата, может снабжаться колесами или иметь стационарное исполнение.

Применение

Данный стреловой кран способен перемещать любые предметы, интенсивно трудясь при жаре в сорок градусов и при морозе до минус сорока. Он легко доставит на крышу, а также на любой из этажей стройматериалы, монтажные конструкции, необходимое на данный момент оборудование, инструмент и инвентарь.

Во время выполнения кровельных работ агрегат, снабженный удобной поворотной стрелой, поможет в короткие сроки подать на крышу нужный объем мастики, рулонной кровли или утепляющего материала.

На производственных предприятиях кран Пионер часто используется для проведения работ ремонтного характера, а также для быстрой погрузки и выгрузки любых материалов, станков, металлических конструкций.

Фото подъемника типа Пионер

Пользуются подъемником типа пионер и торговые предприятия, а также оптовые склады. Подъемник поможет быстро отгрузить покупателю тяжелые рулоны линолеума, паллеты с керамической плиткой, различные пиломатериалы.

Плюсы и минусы

Преимущества:

• • Простая и максимально надежная конструкция, удобство эксплуатации.
  • Быстрота сборки и разборки – не более получаса.
  • Высокая мобильность, которая позволяет использовать кран даже на дальних объектах.
  • Нет надобности регистрировать подъемник в Ростехнадзоре.
  • Перед работой не нужно изготавливать приямок, а при монтаже не требуются анкера.

Возможность поворота стрелы на 360 градусов делает простым подъем и опускание груза.

Низкая стоимость, небольшой расход энергии.

Недостатки:

• Гибко подвешенный груз не всегда создает удобные и безопасные условия.
• Максимальный вес, который способен поднять кран – от 500 до 1000 килограммов (в зависимости от модификации).

Устройство

Конструкция этого разборного механизма предельно проста. Кран состоит из следующих элементов:

1. Основная опорная рама (разборная, на болтах, может стоять на колесах), на которой крепится вторая рама – поворотная.
2. Страховочные растяжки, грузовой канат, контргруз, электрический привод.
3. Поворотная стрела (которая может быть цельной или разборной, на болтах), оснащенная гуськом.
4. Механизм конечного останова (который располагается на конце стрелы), путевой выключатель (он установлен на механизме, осуществляющем подъем).

Схема подъемников типа Пинер

Принцип работы

Груз, который требуется поднять, нужно зацепить за крановый крюк или положить на специальную люльку-платформу (она в комплект агрегата не входит, а приобретается дополнительно). Поднятие груза происходит путем задействования электрической лебедки через блок, установленный на узле поворота. Выносной пульт с кнопками применяется для того чтобы было проще осуществлять управление.

Технические характеристики подъемников «Пионер» представлены в таблице:

На видео подъемник «Пионер» в действии:

Пионер-1000

Этот вариант исполнения стрелового крана — усовершенствованная спецтехника, имеющая несколько функций. Грузоподъемность ее — 1 т. В ней все механизмы функционируют на электрической тяге, поэтому управление установкой более легкое. Стрела для оборудования выпускается в нескольких вариантах исполнения: 2,5, 3 и 4 м.

Одновременно с увеличением ее длины снижаются некоторые технические параметры:

• Когда вылет стрелы 2,5 м, она способна поднимать грузы лишь на высоту 6,2 м при заявленной в паспорте грузоподъемности.
• Если установлена трехметровая стрела, установка может поднять на 6 м груз в 0,8 т.
• При четырехметровом вылете вес груза не может превышать 0,5 т, а высота его перемещения — 5,3 м.
• Для наземной установки максимальный подъем груза возможен на уровень в 6 м.

Поднимаемый вес фиксируется к стреле стяжками. Такие консольные краны выпускаются в виде переставных устройств либо они передвигаются самостоятельно на колесах. К поворотной платформе подъемника, смонтированного стационарно, крепятся специальные упоры. Они регулируют у оборудования угол его наклона, благодаря чему происходит предотвращение возможности запрокидывания крана.

Для передвижной конструкции изготовитель рекомендует сооружать рельсы, чтобы по ним выполнять перемещение агрегата. Рабочая скорость с грузом способна достигать значения 11,8 м/мин.

Если сравнивать такую модель с наиболее простой, где контргрузы на раму навешивают, здесь их 15 (каждый имеет массу в 48 кг), и они помещены внутрь специально оборудованного на платформе бокса.

Технические параметры

Подъемные краны моделей «Пионер» являются мобильными поворотными установками, оснащенными электроприводом. Они активно применяются на большинстве строительных площадок. Несомненными достоинствами такой спецтехники стали следующие показатели:

• простота перемещения оборудования и его сборки;
• минимальный расход электроэнергии (не более 1,5 кВт);
• угол поворота стрелового механизма неограничен;
• грузоподъемность варьируется в зависимости от модификации агрегата;
• надежность конструкции;
• присутствие систем безопасности, позволяющих обеспечить безаварийное функционирование техники.

Паспортные технические параметры наиболее распространенных модификаций крана сведены в таблицу:

Параметры	500	750	1000
Стреловой вынос в метрах	2,5	2,5	4
Допустимая грузоподъемность в момент выноса стрелы на 2,5 м, т	0,5	0,75	1
Допустимая грузоподъемность в момент выноса стрелы на 3 м, т	—	—	0,8
Допустимая грузоподъемность в момент выноса стрелы на 4 м, т	—	—	0,5
Максимальный подъем в момент выноса стрелы на 2,5 м, м	4,5	4,5	6,2
Максимальный подъем в момент выноса стрелы на 3 м, м	—	—	6
Максимальный подъем в момент выноса стрелы на 4 м, м	—	—	5,3
Разница высот между платформой и грузом, м	максимум 50	максимум 45	максимум 50
Рабочая скорость передвижения, м/мин	16,8	8,4	11,8
Угловая величина поворота платформы, °	360
Мощность электропривода, кВт	4	4	4,75
Двигатель для подъема, тип	электрический, асинхронный
Напряжение электросети для подключения, В	380
Вариант стрелового поворота	ручной	на электрической тяге
Количество противовесов, ед.	9	9	15
Полная масса, т	1,345	1,355	1,82
Диаметр троса, мм	6,9	6,9	7,8
Наружные габариты оборудования в метрах	4,2*1,7*5,4	4,2*2,0*5,4	6,1*2,14*6,5
Транспортная ширина при передвижении, м	1,77	2,18	2,135
Транспортная длина в метрах при передвижении	2,45	2,67	2,85
Транспортная высота в метрах при передвижении	1,325	1,35	1,6
Тип стрелы	L-5200	L-6450
Максимальная толщина в сантиметрах стрелы	10,2	10,2	13,3

Пионер-500

Кран Пионер-500 — устройство для осуществления подъема груза до 500 кг, которое устанавливается как на крыше или перекрытии, так и на земле. При проведении работ на крыше максимальная высота подъема может достигать 50 м, на уровне земли — до 4,5 м. Для ремонта плоских кровельных поверхностей механизм поднимают, устанавливают и по гибкому кабелю присоединяют к электросети с напряжением 220 В, 50 Гц. Для низких работ существует возможность крепления к нулевой точке земли.

Смотрите » Устройство подкрановых путей и особенности их эксплуатации

Груз постепенно поднимается со скоростью 16,8 м/мин, платформа на 360° вращается с поворотной стрелой, перемещая материал в нужное место. Механизм поворота — ручной, при этом процесс контролируется, механизм подъема — электрический.

Длина цельной стрелы для Пионера-500 составляет 5200 мм, диаметр — 102 мм. Разборное приспособление состоит из 2 частей длиной 2700 мм каждая, соединяемых болтами.

Ходовица с поворотной рамой имеет такие транспортные габаритные размеры:

• длина — 2450 мм;
• ширина — 1770 мм;
• высота — 1325 мм.

Габаритно-весовые характеристики крана:

• длина — 4200 мм;
• ширина — 1700 мм;
• высота — 5400 мм;
• масса без контргруза — 395 кг;
• масса полная — 830 кг.

Мини кран легко демонтируется, разбирается, переносится вручную на другое место, собирается и монтируется заново.
