Подкрановые пути кран-балки
Для нормального функционирования кран-балки необходимо смонтировать подкрановые пути. Они бывают подвесные или сооружены на специальных опорных эстакадах. Тип подкрановых путей определяется заводом-изготовителем или по заявке собственника отдельно проектируется профильными организациями.
Стоить отметить, что каждый тип рельсового пути имеет как положительные стороны, так и отрицательные. Если рассматривать преимущества подвесной кран-балки, то можно сказать следующее. Это увеличенная зона обслуживания, практически стопроцентное отсутствие различных помех, которые может создать балка для других механизмов на разгрузочно-погрузочной площадке в складском помещении.
Более того, она значительно дешевле в применении, нежели опорная модель. Это обусловлено дешевизной подкрановых путей, а также возможностью быстро и без больших затрат заменить маршевые двутавры.
При этом нет необходимости демонтировать подъемные устройства данного типа. Все это происходит, как говорят, во время эксплуатационных пауз. При установке подвесного типа грузоподъемного механизма отпадает необходимость использовать автокран или специальную колонну для монтажа. А это тоже экономия средств. Однако есть и минусы. Все, о чем говорилось выше, можно применить только в помещении.
Опорные кран-балки более универсальны в применении и могут использоваться, как внутри помещений, так и вне их. Это увеличивает производительность и масштабность погрузочно-разгрузочных работ.
Монтаж подкрановых путей осуществляют специализированные предприятия, которые имеют государственные разрешения на осуществление таких работ. Они монтируют их только по утвержденной схеме, ни на йоту не отходя от требований. Обычно монтажные бригады оснащены необходимым инструментарием и другими средствами для успешной установки пути.

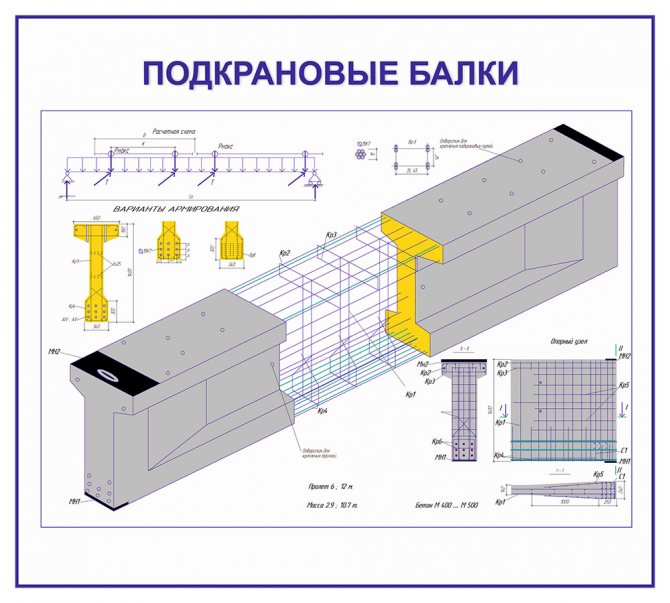

Особенно трудным технологическим процессов является устройство эстакадного рельсового пути. Для этого нужна помощь проектных организаций. В созданном проекте указывается марка бетона, из которого нужно возводить опорные колонны, расстояние между ними. В обязательном порядке определяются параметры каждого фундамента под каждую колонну.
При заливке фундамента требуется строжайший контроль за дозировкой каждого ингредиента. Для установки колонн используют автокраны средней грузоподъемности. Конечно, речь идет об изготовлении опорного подкранового пути не внутри помещения, а на территории, вне производственных и складских помещений.
Использование кран-балки вне помещений требует подвода силового кабеля, что тоже вызывает дополнительные расходы. Более того, электрические узлы требуют специальной герметизации от атмосферных осадков.
Что касается монтажа подкранового пути в помещении, то используют для этого стеновые выступы или его подвешивают прямо на потолок. Не нужно особенно герметизировать электрические узлы, поскольку подъемный механизм все время находится под надежной крышей.
Кран-балка на предприятии неутомимый работник. Ее эксплуатируют на многих производствах, складских помещениях круглосуточно. И их производительная эксплуатация полностью зависит от состояния подкранового пути. Если при монтаже была допущена несбалансированность высот каждого двутавра, то возможны клинения самого подъемного устройства, что грозит выходом его из строя
Важно, чтобы пути были рассчитаны на поднятие максимального груза. В противно случае также могут возникнуть затруднения с производительной ее эксплуатацией
— все о спецтехнике!
— все о спецтехнике!
Рельсы для кранов: характеристики, технологии монтажа, информация про стыки, ГОСТ
Перед тем, как мы перейдем к основной теме нашей статьи давайте кратко ознакомимся с назначением рельсовых кранов. Грузоподъемный кран это механизм, образованный сетью взаимосвязанных узлов и опорных конструкций. Они служат для подъема свободно подвешенных грузов на определенную высоту и перемещения их на некоторое расстояние. Конструкций кранов большое множество, нас будет интересовать те из них, которые передвигаются по рельсовым путям.
Такие краны относятся к группе катучих. Среди них есть такие краны, катки которых перемещаются по высокорасположенным и наземным подкрановым путям (рельсам). Рассматриваемый вид крана может выполнять горизонтальное перемещение груза только по проложенным рельсам.
Назначение кранового рельса, классификация
Рельс представляет собой стальной прокат установленного профиля. Он служит:
- Для создания ровной и тугой плоскости качения колес крана;
- Для передачи давления веса самого крана и подвешенного груза на шпалы и (или) другие элементы конструкции;
- Для обеспечения устойчивости крановой тележки.
Промышленностью выпускается 5 типов крановых рельс (КР 70, КР 80,КР 100, КР 120 и КР140). Они различаются между собой площадью поперечного сечения, а, следовательно, и массой. Аббревиатура КР означает Крановый Рельс, а последующая цифра-площадь поперечного сечения, которое вычисляется по номинальным размерам головки стального проката.
В зависимости от грузоподъемности крана следует делать выбор рельсов. Завышенные требования к рельсам приведет к неоправданным материальным затратам. Так рельсы КР 80 метровой длины легче проката КР 140 такого же размера почти на 80 кг. При проектировании грузоподъемного механизма и его монтаже следует руководствоваться ГОСТ 4121-96.
Особенности конструкции, методы соединения
В зависимости от выполняемых задач и размеров производственных площадок к длине подкрановых путей предъявляются разные требования. Поэтому нормативными документами предусмотрен выпуск рельсов как мерной (9,00;9,50;10,00;10,50;11,00;11,50), так и немерной длины. Кроме того в заказе можно оговорить другую длину проката.
Технической документацией определено изготовление рельсов без болтовых отверстий. Для их соединения между собой разработаны различные изделия и методы, которые позволяют обеспечить надежную и безопасную эксплуатацию грузоподъемных механизмов. С узлами крепления стыков рельсов можно ознакомиться в ГОСТ 24741-81. При монтаже стыка применяются следующие элементы конструкции:
- упорная планка;
- прижимные планки;
- болты;
- гайки;
- шайбы.
Под стык рельсов монтируется упорная планка. Между стыками рельсов делается температурный зазор, после чего подошва рельса фиксируется прижимной планкой с помощью болтов.
По желанию заказчика производитель может выполнить на указанных концах рельсов отверстия под болтовые соединения. В этом случае соединение рельсов между собой производится с помощью стыковой накладки. Она представляет собой металлическую пластину с четырьмя отверстиями.

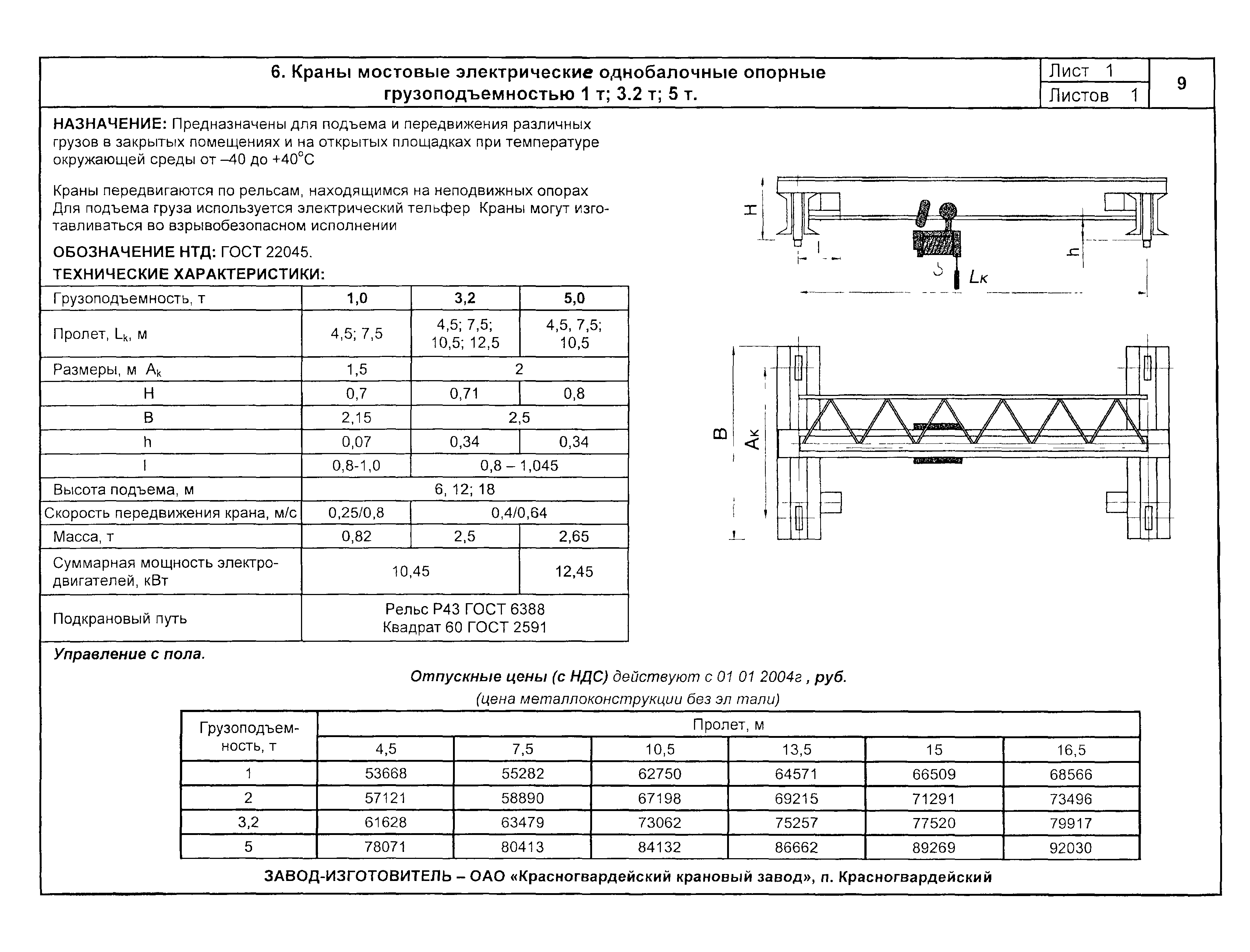

Кран-балка подвесная, кран-балка электрическая, кран-балка подвесная однобалочная
Чтобы узнать стоимость изготовления крана, отправьте заполненный опросный лист нам.
Опросный лист на подвесной однобалочный мостовой кран
Скачать
Кран-балка подвесная используется для подъёма и перемещения груза в цехах, в строительстве. Кран-балка подвесная комплектуется тельфером электрическим для подъёма груза. Кран-балка подвесная существенно легче опорных кранов той же грузоподъёмности.
Кроме того, кран-балки подвесные имеют большую площадь обслуживания, чем опорные краны. И позволяют производить подъём груза вдоль стен.
Малая масса подвесных кран-балок и простота конструкции позволяют им быть одним из эффективных средств механизации погрузочно-разгрузочных работ в промышленном комплексе.
Кран-балка подвесная однобалочная электрическая
Среди большого числа направлений и отраслей грузоподъёмного оборудования одним из самых надёжных и часто встречающихся механизмов можно назвать кран подвесной однобалочный и двухбалочный.
Кран-балка подвесная однобалочная — это комплекс технических решений и механизмов, состоящий из несущих конструкций, передвижной кран-балки и тали электрической. Несущими конструкциями кран-балки подвесной электрической могут быть специально сооруженные опоры, или же несущие конструкции здания могут быть приспособлены для установки на них кран-балок подвесных.
Применение талей различного типа позволяют применять кран-балки подвесные в самых разных сферах хозяйственной деятельности. Кран-балка подвесная является основой грузоподъёмной части практически любого современного производства и смонтирована в каждом цеху. Кран-балка подвесная однобалочная также часто используется на перегрузочных транспортных узлах, в портах, на железнодорожных станциях.
Широкое применение кран-балок подвесных связано с высокой надёжностью, производительностью и отменной грузоподъёмностью механизмов. Надёжность крана подвесного обусловлено минимумом механических передвижных частей. Фактически, надёжность кран-балки подвесной однобалочной это надёжность тали электрической, навешенной на кран, поскольку остальные узлы кран-балки имеют надёжность порядком выше.
Кроме того, кран-балки подвесные разделяются по типу привода на краны с ручным приводом и краны с электрическим приводом. Для увеличения грузоподъёмности и прочности конструкции используются также краны подвесные.
Кран-балка подвесная однобалочная предназначена для подъёма и перемещения груза весом в пределах номинальной грузоподъёмности и для эксплуатации в помещениях или под навесом при температуре окружающей среды от -20°С до +40°С (от -40°С до +40 °С по согласованию с заказчиком). Высота подъёма крана зависит от высоты перекрытий, на которых подвешиваются подкрановые пути и высоты подъёма подобранной электрической тали.
Кран-балка подвесная электрическая передвигается по монорельсовым путям, изготовленным из двутаврового профиля и подвешенным на перекрытия здания.
Кран-балки подразделяются по видам:
- Кран-балка электрическая
- Кран-балка ручная
- Кран-балка однобалочная
- Кран-балка двухбалочная
- Кран-балка взрывобезопасная
Примечание
- Стоимость кранов, предназначенных для эксплуатации при температуре окружающей среды от -40° до +40° С, увеличивается на 10%
- По заказу возможна комплектация кранов электродвигателем с тормозом на механизм передвижения с устройством плавного пуска.
- Возможно изготовление кранов с дистанционным управлением.
Модификации подвесных кран-балок
- Кран-балка подвесная грузоподъёмностью 1 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 1 т L6-9
- Кран-балка подвесная грузоподъёмностью 1 т L12-15
- Кран-балка подвесная грузоподъёмностью 2 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 2 т L9-12
- Кран-балка подвесная грузоподъёмностью 2 т L12-15
- Кран-балка подвесная грузоподъёмностью 3,2 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 3,2 т L3,2-6
- Кран-балка подвесная грузоподъёмностью 3,2 т L9
- Кран-балка подвесная грузоподъёмностью 3,2 т L12
- Кран-балка подвесная грузоподъёмностью 3,2 т L15
- Кран-балка подвесная грузоподъёмностью 5 т L3-4,2
- Кран-балка подвесная грузоподъёмностью 5 т L6
- Кран-балка подвесная грузоподъёмностью 5 т L9
- Кран-балка подвесная грузоподъёмностью 5 т L12-15
Производство грузоподъёмного оборудования.
Адрес: 440000, г. Пенза, ул. Антонова 3, оф. 208
Телефоны
Монтаж электрооборудования
После сборки и проверки механизмов, для ускорения и облегчения технологического процесса, устанавливается специальное электрооборудование:
- электродвигатель;
- тормозные электромагниты;
- контроллеры;
- пусковые и регулировочные сопротивления;
- сигнальная, блокировочная, защитная, пускорегулирующая, осветительная аппаратура;
- конечные выключатели;
- токосъемники.
Электроэнергия к оборудованию подведена по троллейным проводам. В соответствии с технологическими данными производителя, смещения и перекосы валов электродвигателя и редуктора не должны превышать норму.
Бригада электриков проводит монтажные работы по установке клеммных и переходных коробок, рукавов и труб для электроснабжения по мосту, тележке и в кабине. При этом соблюдаются нормы электромонтажных чертежей и действующие правила безопасности.
Выполняется установка электрических аппаратов, а именно – трансформеров, пускателей, ящиков сопротивления, – в предварительно подготовленные места, протягиваются провода, проводится их оконцевание.
Далее провода соединяют с зажимами и проводят работы по заземлению электрооборудования и электропроводок.
После установки электрооборудования квалифицированные сотрудники проводят проверку общей готовности мостового крана к работе.
В случае отсутствия кожухов на волах привода, крышек на клеммных коробах, а также если электрошкафы находятся в открытом положении, испытательные работы приостанавливаются до устранения неполадок.
При подаче электроэнергии на тролле подкрановые пути должны быть очищены от производственного мусора, на них не должно быть людей. Персонал предварительно обучают специальным навыкам общения.
Строй-Техника.ру
Строительные машины и оборудование, справочник
Категория:
Грузоподъемные краны предприятий
Публикация:
Пути мостовых кранов
Читать далее:
Пути козловых кранов
Пути мостовых кранов

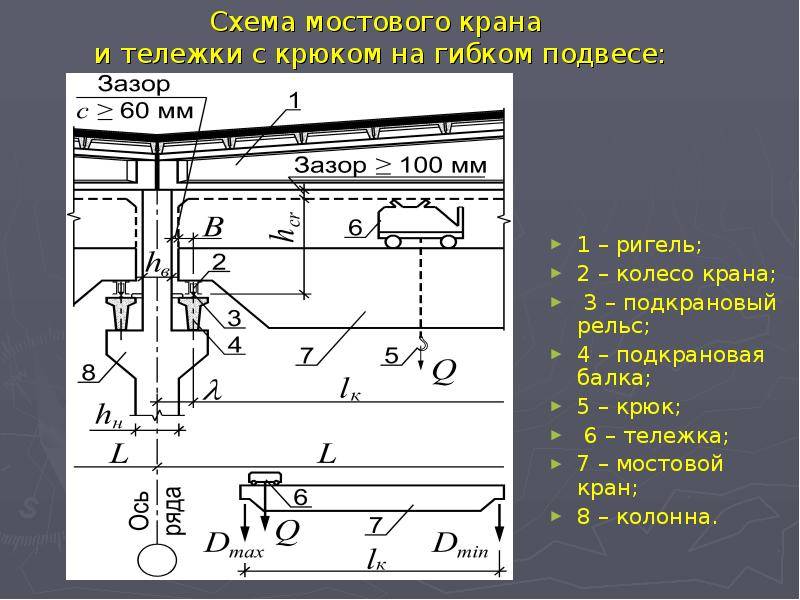

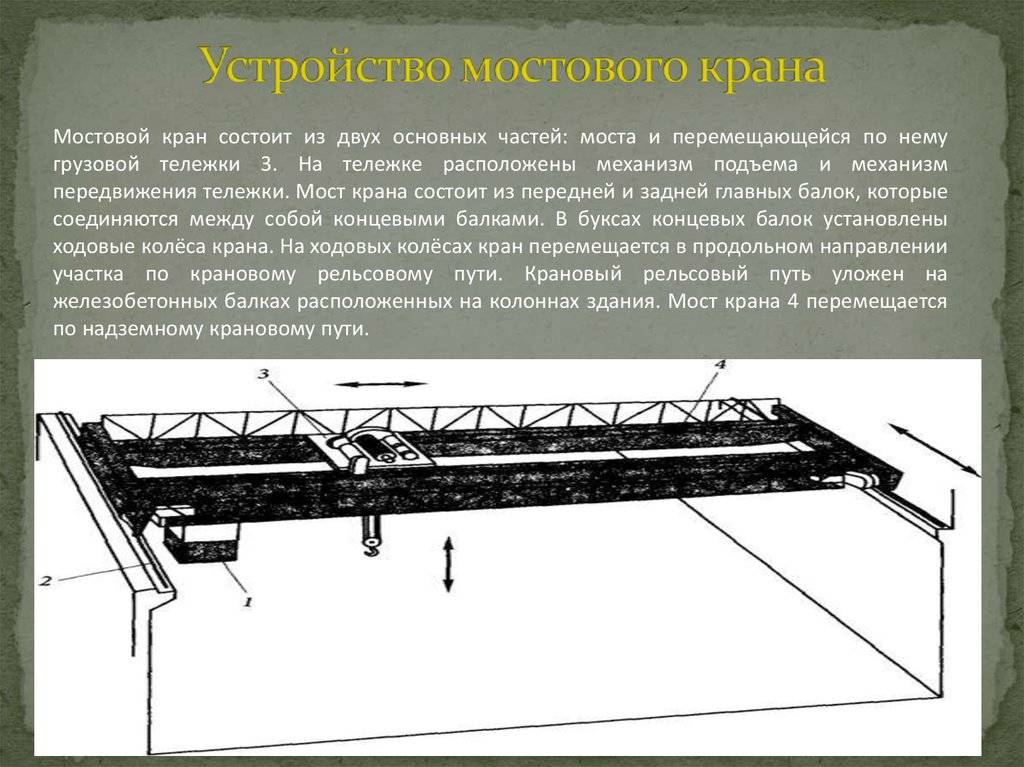

Рельсовый опорный путь мостового крана состоит из основных и вспомогательных элементов. Основными элементами пути являются рельсы и подкрановые балки. К вспомогательным элементам относят подрельсовую постель, детали крепления рельсов к подкрановым балкам и балок к колоннам, а также концевые упоры и выключающие линейки.
Для движения грузоподъемных кранов и их грузовых тележек, оснащенных ходовыми колесами с цилиндрическим ободом, применяют стальные рельсы с выпуклыми и плоскими головками, а для колес с коническим ободом — только с выпуклыми головками. В качестве рельсов с выпуклыми головками используют железнодорожные рельсы широкой колеи типа Р и специальные крановые рельсы типа КР по ГОСТ 4121 — 76, а с плоскими головками — стальной сортовой прокат квадратного или прямоугольного профиля (рис. 10). Стальные крановые рельсы типа КР имеют более широкую подошву (опорную часть), благодаря чему нагрузка от ходовых колес крана распределяется по верхнему поясу подкрановой балки более равномерно. Кроме того, они хорошо воспринимают горизонтальные боковые нагрузки и более соответствуют условиям работы грузоподъемных кранов.
Дополнительные материалы по теме:
Рис. 10. Профили рельсов опорных крановых путей: а — типа Р, б — типа КР, в — сортовой прокат

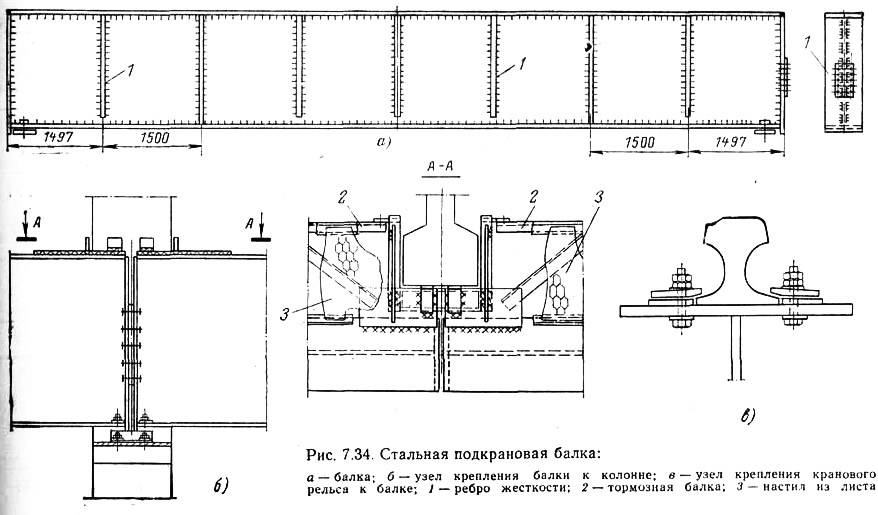

Крановые и тележечные рельсы необходимо крепить таким образом, чтобы исключить их боковое и продольное смещение при передвижении и работе грузоподъемного крана. Крановые рельсы опорного пути крепят к подкрановым балкам строительной конструкции (эстакады), которые в зависимости от нагрузок, группы режима работы крана и типа строительной конструкции изготовляют сварными из профильного сортового стального проката или из сборного железобетона. Рельсы грузовых крановых тележек крепят непосредственно на верхних поясах главных балок моста крана. Существуют различные способы крепления рельсов к подкрановым балкам (рис. 11). Предпочтение получили инвентарные сборно-разборные крепления, обеспечивающие возможность выполнения горизонтальной рихтовки пути и простого ремонта с заменой выбракованных участков рельса. Для обеспечения возможности при рихтовке пути в прижимных планках выполняют овальные отверстия, либо последние сверлят по месту. Для мостовых кранов группы режимов работы 1К…ЗК правила допускают крепить рельсы к подкрановым балкам сваркой. При закреплении рельсов с помощью сварки необходимо исключить их возможную деформацию в процессе остывания сварочных швов.регулировки крепления
Рис. 11. Крепление рельсов к подкрановым балкам: а — приварными скобами, б—прижимными планками, в — крюками с регулируемыми гайками, г — пружинными скобами; 1 – рельс, 2 — скоба, 3 — прижимная планка, 4 — болт с гайкой, 5 — крюк, 6 — гайка, 7 — пружинная скоба, 8 — упругая подкладка
