Кран мостовой двухбалочный

Все про устройство мостового крана: от грузовой тележки до электрооборудования

В 80-е годы в СССР ежегодно производилось 6-7 тысяч подъемных кранов мостового типа. В 2000-е годы их выпуск в России сократился до 1000-1500 единиц техники.

Несложное устройство мостового крана позволяет широко использовать грузоподъемные машины (ГПМ) этого типа на разномасштабных предприятиях — от маленьких автомастерских до больших металлургических комбинатов или ТЭЦ.

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

  • Поэлементный (пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
  • Крупноблочный— так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
  • Полноблочный — полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

  • Поэлементный (пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
  • Крупноблочный — так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
  • Полноблочный — полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.

О других грузоподъемных механизмах на сайте: автокраны Либхер, Ивановец 25, Галичанин 25, автокран на базе МАЗ-5337, манипулятор Tadano, пневмоколесный кран КС-5363, гусеничные краны МКГ-25БР и РДК-250, башенный кран КБ-403, козловой кран ККС-10.

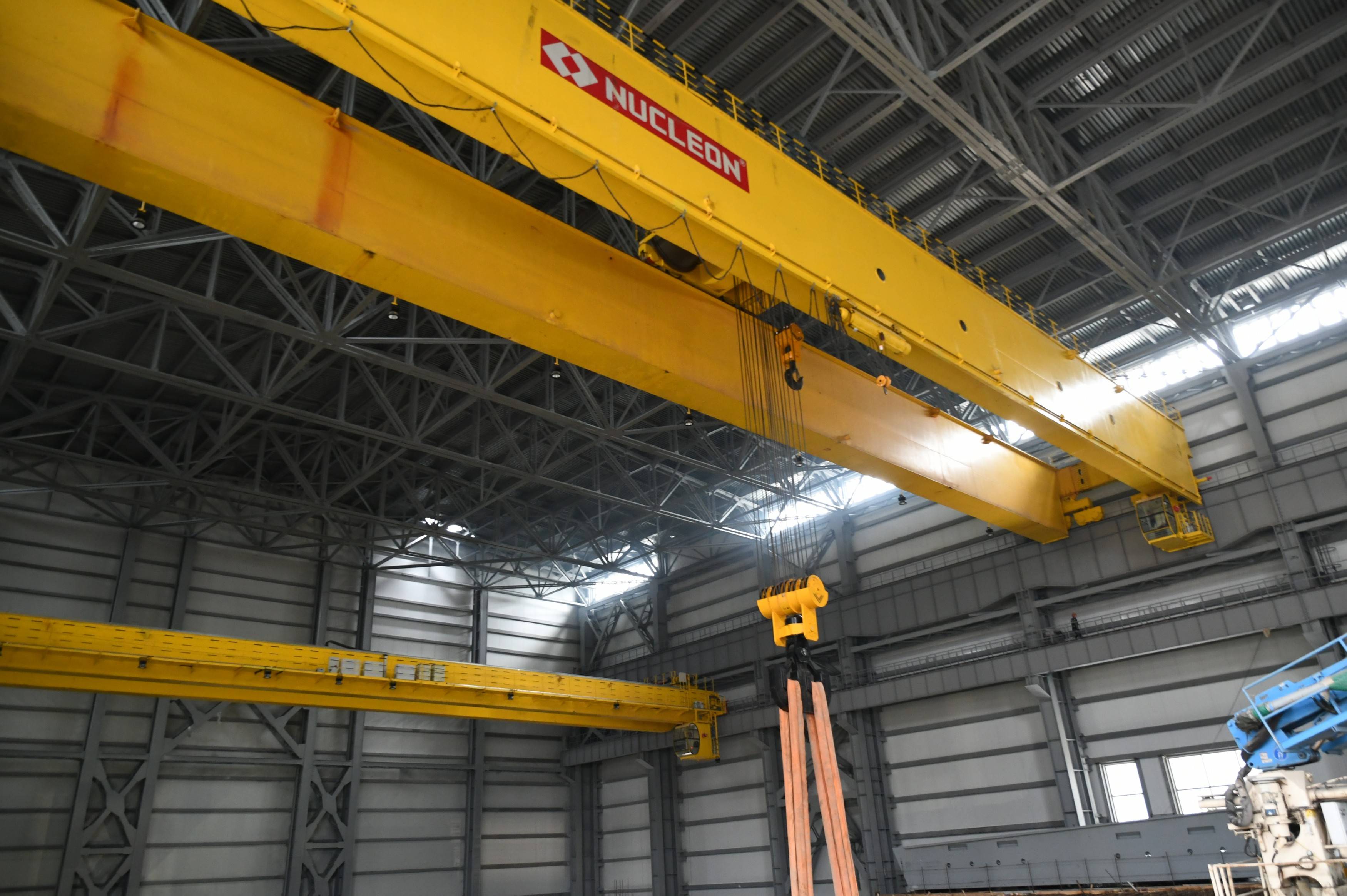

Дополнительные возможности двухбалочных мостовых кранов

Частотные преобразователи двухбалочных кранов обеспечивают медленное, равномерное и безопасное передвижение поднятых грузов, снижая раскачивание и вибрацию во время работы техники. Наличие системы предупреждения столкновения позволяет работать одновременно с несколькими кранами на одном пути. Еще одним преимуществом устройств этого типа является наличие дополнительного оснащения для облегченного доступа к рабочим деталям и элементам на производстве (освещению, трубопроводам, электрике, вентиляции и т. д.).

Заказать проектирование и производство двухбалочных кранов как в общепромышленном, так и специальном исполнении можно в нашей компании.

Применение мостовых кранов

  • Проведение периодических, разовых или постоянных грузоподъемных работ в условиях отсутствия подвода тока. В таких случаях особенно востребованы ручные мостовые краны, как подвесные, так и опорные.
  • Операции по подъему и перемещению грузов в больших крытых помещениях, например, в производственных цехах, в машинных залах, на складах. В таких случаях удобна сравнительно высокая производительность электрических мостовых кранах, востребованы и опорные, и подвесные модели.
  • Грузоподъемные работы на небольших по площади строительных (и других) площадках, как открытого, так и закрытого типа. В подобных условиях целесообразнее устанавливать и использовать ручные, опорные или подвесные, мостовые краны.
  • Операции с насыпными грузами — для их выполнения необходимо использовать оснащенные грейферами модели.
  • Работы по подъему и перемещению грузов с магнитными свойствами — для этого нужны электрические, как правило, опорные мостовые краны.

Основным элементом конструкции является однобалочный или двухблочный мост.

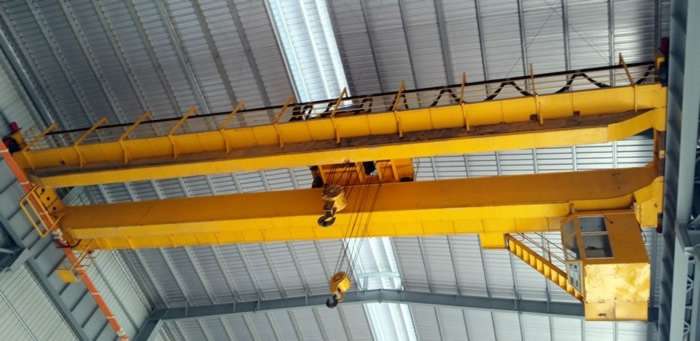

У двухбалочных кранов по мосту перемещается грузовая тележка, оборудованная тельфером.

  • Двухбалочный мостовой кран отличается большей, по сравнению с однобалочной конструкцией, устойчивостью и более тяжелым режимом работы. Мост, по которому перемещается грузовая тележка, представляет собой конструкцию из двух параллельно расположенных ходовых балок, которые опираются на концевые. Мостовые краны двухбалочного образца также считаются более производительными по грузоподъемности.
  • Кран мостовой однобалочный, имеющий также другое, более распространенное название «кран-балка», имеет в основе конструкции моста всего одну пролетную балку двутаврового сечения, которая опирается на перпендикулярно расположенные концевые балки. К преимуществам данного типа кранов относятся меньшая цена конструкции, ее легкость, простота монтажа и обслуживания, по сравнению с двухбалочным мостовым краном. Однако грузоподъемность их уступает более надежным и устойчивым двухбалочным кранам.

Мост с грузовой тележкой  движется по надземному крановому пути по проложенным железнодорожным или специальным крановым рельсам.

Мостовой кран: история, обзор, характеристики

Мостовой кран – подъемный кран в виде балки, передвигающейся по рельсовым подкрановым путям. Краны используются на открытых и закрытых производственных площадках, складах, электростанциях и других объектах.

История мостового крана

Первые мостовые краны были построены в 1830-х – 1840-х годах в Германии, уже в 1854 г. создан кран с электрическим приводом, однако массово электрические краны стали применяться с 1870-х – 1880-х гг. Уже первые краны использовались на заводах, эта роль сохранилась за ними и сегодня.

Общее устройство мостового крана

Основой конструкции крана является пролетная балка (мост), которая изготавливается из двутавра, коробчатых балок или ферм. На торцах балки смонтированы перпендикулярные концевые балки с колесами, посредством которых кран опирается на подкрановые пути (рельсы). Жесткость конструкции обеспечивается покосами. На балке располагается грузоподъемное оборудование – подвижная таль или грузовая тележка с лебедкой (лебеками). Сбоку на балке может располагаться кабина оператора. На кране могут устанавливаться автоматизированные системы управления и защиты.

Классификация мостовых кранов

Мостовые краны классифицируются по следующим признакам:

  • Конструкция моста – однобалочная и двухбалочная (две параллельных балки);
  • Способ установки – опорные (опираются на рельсы) и подвесные (подвешиваются на монорельсовых путях);
  • Особенности моста – однопролетный (две точки опоры) и двухпролетные (три точки опоры);
  • Привод – электрический или ручной (с помощью цепных талей).

Также краны делятся на несколько групп по используемому грузозахватному органу: с крюком, грейфером, магнитным захватом и др.

Характеристики мостовых кранов

К основным характеристикам мостовых кранов относятся:

  • Грузоподъемность – от 1 до 10 т и более;
  • Пролет – до 15 м и более (двухпролетные – до 12 м каждый пролет);
  • Высота подъема – от 3 до 36 м;
  • Скорости движения механизмов – перемещение крана и тележки от 0,5 до 1,5 м/с, подъем – не более 0,2 м/с.

Характеристики особенности мостовых кранов в России установлены стандартами ГОСТ 22045-89, ГОСТ 7890-93, ГОСТ 27584-88 и другими.

Производители мостовых кранов

В России мостовые краны выпускаются множеством предприятий, в том числе Самарским крановым заводом, Великолукским машиностроительным заводом, Раменским крановым Уралтехнология», «Крандеталь», ООО «, «Крановый , крановыми заводами АСК, GERTEK и другими. Из зарубежных брендов в России представлены Konecranes, Aicrane Group и в меньшей степени другие бренды.

Интересные факты о мостовых кранах

Сегодня все еще используются мостовые краны с ручным приводом (кран-балки) грузоподъемностью до 5 т. Они просты, обладают высокой эффективностью, приспособлены для работы в небольших помещениях и имеют невысокую цену. Такое сочетание характеристик обеспечивает популярность кран-балок даже в век массового распространения оборудования с электрическим приводом.

Преимущества перед другими типами ГПМ

Ключевое достоинство опорных мостовых однобалочных кранов состоит в их универсальности: их можно эксплуатировать на самых различных производственных площадках – от небольшого склада или ремонтной мастерской до большого завода или транспортного терминала. От более массивных и сложных грузоподъемных механизмов данный тип кранов отличается меньшим весом, возможностью монтажа подкрановых путей на обычных существующих несущих конструкциях верхнего уровня зданий, сохранением пространства рабочей зоны, и при этом высокой надежностью даже при больших нагрузках и интенсивном режиме работы.

Грузоподъемность различных моделей однобалочного электрического опорного крана находится в пределах 0,5-16 тонн. Буквально за считанные минуты кран способен поднять груз на 40 м и перенести его на расстояние в 130 метров. Устройство крана рассчитано на эксплуатацию в широком интервале температурных условий – от -20 до +40 градусов, а в специальных климатических исполнениях – от -40 до +60 градусов. Простота и надежность конструкции крана позволяет изготавливать его под конкретные условия – размеры и конфигурацию рабочей площадки, высоту подъема, необходимую интенсивность работы.

Требования к мостовому опорному однобалочному крану

Грузоподъемное оборудование проектируется и производится согласно нормам ГОСТ на краны опорные однобалочные. В них определяются необходимые параметры, обеспечивающие эффективную, безаварийную и безопасную работу оборудования.

В частности, важно, чтобы оператор крана мог хорошо видеть зону захвата груза, находясь на безопасном расстоянии от движущихся частей механизма. Металлоконструкции машины, работающей в условиях перепада температур и высокой влажности должны быть защищены от коррозии. Электрооборудование и токопроводящие элементы должны быть защищены от воздействия пыли, влаги и случайного контакта с ними людей

Электрооборудование и токопроводящие элементы должны быть защищены от воздействия пыли, влаги и случайного контакта с ними людей.

Нельзя пренебрегать ограничениями по грузоподъемности и интенсивности работы для устройства данного типа, а также регулярным техническим осмотром и обслуживанием, необходимыми для продление ресурса работы крана и своевременного выявления износа и поломки движущихся частей, подкрановых путей и конструктивных элементов.

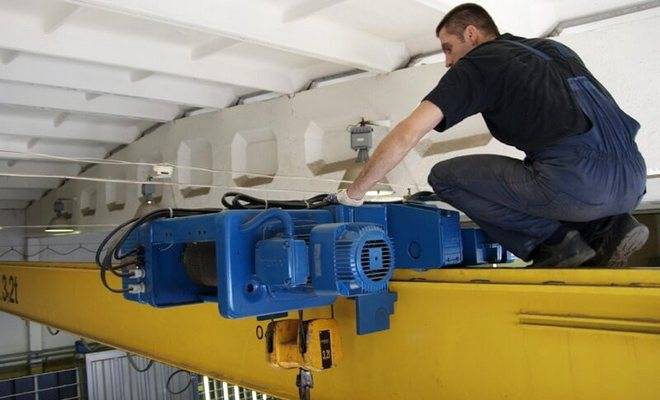

Обслуживание, ремонт и модернизация

Ремонт мостовых кранов требуется не часто, ведь конструкция имеет большой срок службы. Намного чаще нужно устранить мелкие неполадки, отрегулировать работу устройства. Перед началом смены машинист обязан проверить состояние крана.

Диагностика мостового крана, как и текущий ремонт, должны быть выполнены специалистами. Они занимаются следующим перечнем работ:

  • техническое обслуживание;
  • диагностика механического отдела;
  • осмотр дополнительного оборудования;
  • замена изношенных устройств;
  • проверка подшипников;
  • регулировка узлов.

Мелкие неполадки можно устранить на предприятии, а крупные поломки требуют разбора конструкции. Если есть необходимость, специалистами может быть выполнена модернизация устройств. Работа осуществляется в соответствии с требованиями ГОСТа.

Специалистами может быть заменена крюковая подвеска или кабельная подвеска, проверены приборы и устройства безопасности, осмотрено подвешенное оборудование.

Ремонтные работы бывают следующих видов:

  • плановые;
  • капитальный ремонт;
  • аварийный.

Плановый выполняют с целью профилактики поломок. В ходе работы мастер выполняет диагностику неисправностей, смазывает механизмы, осуществляет регулировку узлов. Проводится техническое освидетельствование мостового крана.

Капремонт включает в себя широкий перечень работ. Он необходим кранам, срок службы которых уже истек. Аварийный ремонт нужен, когда устройство вышло из строя. Мастер определяет неисправность и устраняет ее в кратчайшие сроки.

Электрическая схема

Электрическая схема мостового крана зависит от модели устройства, но можно выделить следующие основные моменты, на которые обращают внимание:

  1. Составляя схему, специалист должен учитывать варианты защиты системы от перепада напряжения.
  2. Кран защищают от перегрузок. Должны быть предусмотрены механизмы экстренного торможения и остановки двигателя.

Электросхема требуется для того, чтобы выполнить ремонт электрооборудования. Она состоит из спецсимволов, которые характеризуют узлы. Прямоугольниками отображают подвижные контакты, закрашенные кружки обозначают неподвижные элементы. Развертки означают барабанные контроллеры. Их положение задают линии, идущие параллельно. Сверху их подписывают цифрами.

Монтаж

В каждом конкретном случае сборка производится в зависимости от потребностей заказчика. Это может быть сборка в заводском цехе, либо непосредственно на месте.

В любом случае, монтаж мостового крана начинается с создания путей передвижения. Если машина будет работать вне помещения, то монтаж пути заключается в укладке шпально-рельсовой решетки. Непосредственно монтаж мостового крана может осуществлять в трех вариантах:

  • Пошаговая сборка и монтаж.
  • Сборка крупными частями.
  • Полная сборка на площадке и установка на путь в готовом виде.

Пошаговая сборка применяется в том случае, если по каким-либо причинам на площадке не предусматривается работа другого мощного подъемного механизма. Сначала на путях собираются опоры. На них монтируются концевые балки. На земле монтируются, по отдельности, рабочие балки. Их поочередно поднимают на опоры и уже на месте соединяют в единый узел с концевыми балками. На собранную конструкцию поэлементно поднимают и собирают на месте систему передвижения грузовой тележки (тележек). Поднимают поэлементно и собирают саму грузовую тележку. Осуществляют установку концевых выключателей. Если по проекту предусмотрена кабина оператора, то монтируют ее. Устанавливают и проверяют системы подачи электропитания.

Сборка крупными частями заключается в наземном монтаже отдельных больших частей мостового механизма, с последующим подъемом и установкой на место. Такой метод оправдан в том случае, если заказчик мостового механизма или компания, занимающаяся его монтажом, имеют возможность организовать одновременную работу над различными частями мостового механизма несколькими бригадами. Компания, ведущая монтаж двухбалочного мостового крана таким способом должна иметь дополнительную грузоподъемную технику.

Заключительным этапом при любом виде сборки является монтаж и подключение системы электропитания всего мостового двухбалочного крана и установка концевых выключателей на крановом пути.

После выполнения всех монтажных работ и пробного включения машины, необходимо провести сертификацию, чтобы получить разрешение на эксплуатацию двухбалочного мостового крана.

В заключение, можно сделать вывод, что двухбалочный мостовой электрический кран это удобный, производительный и экономичный грузоподъемный механизм.

Источник

Дополнительные устройства и приборы безопасности

Мостовые краны, работающие вне помещения, оборудуются анемометрами, измеряющими силу ветра и подающими сигнал о необходимости прекращения погрузочных работ, если сила ветра превышает допустимый уровень. Кроме того, краны на открытых эстакадах могут снабжаться противоугонными захватами. Подобные захваты, выполненные в виде клещей или блокирующих ходовые колеса остановов, исключат перемещение находящегося в неработающем состоянии крана или его тележки под воздействием сильного напора ветра.

На всех кранах мостового типа в обязательном порядке устанавливается звуковая сигнализация (электрические звонки или сирены). С ее помощью находящиеся в цеху рабочие оповещаются о повышенной опасности, возникающей при работе крана.

Световая и звуковая сигнализация в кабине машиниста крана служит для информирования о возможных неисправностях крана или об опасных зонах (приближение к концевым упорам или к соседнему крану). Главные троллеи крана оснащаются световой сигнализацией (красными лампами), показывающей наличие на них напряжения.

Выбираем подрядчика

Правильная и качественная установка крана – это залог не только эффективности машины, но и безопасности сотрудников, работающих в цехе. Во время монтажа закладываются основы производительности, прочности техники.

По ряду причин доверять установку кранов стоит только квалифицированным мастерам, имеющим соответствующий опыт. Персонал предприятия не допускается к монтажным работам. Компании, занимающиеся установкой кранов, имеют всю необходимую разрешительную документацию и право выполнять сборку механизмов, относящихся к классу повышенной опасности. При выборе подрядчика стоит учесть:

  • наличие разрешений на выполнение работ;
  • возможность настройки и пуска механизмов;
  • опыт работы сотрудников по установке грузоподъёмных машин.

Также советуем обратить внимание, как долго компания существует на рынке, и ознакомиться с отзывами клиентов, уже воспользовавшихся её услугами

Описание принципа работы и устройства мостовых кранов разных типов

Это грузоподъемная машина, захватное устройство которой расположено на передвижной тележке (либо тали), в свою очередь перемещающейся по мосту. Последний представляет собой подвижную конструкцию, выполненную из высокопрочной стали. Мостовой кран может быть оснащен различными захватными механизмами: ковшом, магнитом, грейфером, устройством для подъема контейнеров и так далее.

Пик выпуска этих грузоподъемных машин пришелся на 80-е годы ХХ века: с конвейеров советских заводов ежегодно сходило по 6000-7000 моделей различной грузоподъемности.

С нулевых годов XXI века мостовые краны выпускаются в количестве до 1500 единиц (если считать производителей из всех стран бывшего Союза). Зато их делают специализированные заводы, разрабатывающие и предлагающие новые решения для специфических задач строительства.

Из чего состоит мостовой кран общего назначения

Механизмы передвижения так же выполнены различно, они бывают с центральным приводом, с раздельным приводом, то есть свой привод на каждое колесо.

Чтобы форма сечения оставалась прямоугольной, а так же имела устойчивое строение, внутри пролетной стенки привариваются диафрагмы. Также могут привариваться малые диафрагмы, которые предназначены для более равномерного распределения нагрузки. Боковые стенки пролетных балок имеют смотровые площадки с перилами.

Эти площадки предназначены для беспрепятственного осмотра механизмов крана и их ремонта при каких-либо поломках. Механизмы передвижения так же выполнены различно, они бывают с центральным приводом, с раздельным приводом, то есть свой привод на каждое колесо.

Так же может быть фланцевый двигатель и редуктор. Грузовая тележка мостовых кранов в своем составе имеет раму, на которой крепятся все механизмы для подъема груза и из механизма передвижения тележки. На раме имеются две балки, которые соединены с боковыми балками, и сверху на них ложится специальный настил. Тележка оборудована ограничителями подъема груза и линейкой выключателя.

Работа различных предприятий связана с тем, что должны использоваться операции вертикальной и горизонтальной транспортировки грузов различных весовых категорий.

Эти все механизмы могут обеспечить мостовые краны, как общего назначения, так и специального назначения. Механизм этих кранов позволяет передвигать груз вертикально и горизонтально, а также вдоль и поперек цеха. Рассмотрим некоторые виды мостовых кранов общего и специального назначения.

Основные типы

Кран-балки бывают 2-х типов:

1. Подвесные — концевые балки с ходовыми колесами подвешиваются на подкрановый путь снизу.

2. Опорные — концевые балки опираются на подкрановый путь и перемещаются по нему сверху.

У обеих разновидностей есть свои преимущества и недостатки. Например, подвесное оборудование позволяет использовать помещение более рационально: из-за того, что грузовая тележка не ограничивается в движении концевыми балками, подвесная кран-балка позволяет поднимать грузы, которые находятся у самых стен помещения. Помимо этого, длину моста подвесной кран-балки можно увеличить в 2 раза с использованием двухпролетной конструкции.

Кран-балка опорная дает возможность устраивать независимую эстакаду, не ограничивает протяженность рельсового пути и может поднимать грузы большего тоннажа (при аналогичных параметрах). Грузоподъемность опорной кран-балки можно увеличить, используя двух-балочную конструкцию, что дает еще и большую устойчивость грузозахватного устройства.

В зависимости от того, осуществляется ли перемещение груза за счет мускульного усилия человека, или механизмы приводятся в действие электродвигателем, различают ручные и электрические кран-балки.

В условиях небольших производств, мелких ремонтных мастерских и т.д. нередко применяются ручные кран-балки. В то же время нельзя не отметить устаревший характер такого оборудования, предъявляющего повышенные требования к здоровью работников и оказывающих на него повышенную нагрузку. Человек – всегда самая ценная и дорогая часть производства, поэтому использовать электрические кран-балки, позволяющие экономить трудовые усилия и повысить производительность труда, в конечном счете оказывается намного выгоднее.

Подвесные кран-балки

Бывают однопролетными и двухпролетными. У однопролетных предусмотрено две концевые балки, а у двухпролетных — три.

В конструкции данного типа вся нагрузка идет на нижний пояс подкранового пути, из-за чего у нее есть ограничения по грузоподъемности. Но за счет отсутствия опорных колонн, с ее помощью можно использовать все пространство цеха, поэтому если требуется обслуживать участки вдоль стен, такой вариант стоит купить. Кран-балка подвесная может поднимать и перемещать грузы по всему помещению.

Особенности:

может обслуживать все пространство цеха и имеет максимальный диапазон подъема;

есть возможность использовать 2 крана одновременно — удобно при перемещении конструкций нестандартной формы;

имеет ограничения по грузоподъемности и нуждается в периодическом ремонте моста (его приходится наваривать или менять);

при строительстве здания нужно отдельно рассчитывать вес и грузоподъемность крана, так как несущие конструкции будут служить опорой для него.

Если особенности производства не подразумевают работу с большими грузами (более 10 т), а конструкция здания правильно рассчитана с учетом массы подъемного оборудования и его максимальной грузоподъемности — подойдет подвесная кран-балка. Цена подвесного крана выше опорного (при аналогичных характеристиках), но зато для его работы крановые пути можно закрепить к перекрытиям здания, а у помещения не будет недоступных для грузового устройства “мертвых” зон.

Опорные кран-балки

Бывают однобалочными и двухбалочными. Отличие между ними в наличии одной или двух балок в конструкции моста, а также в конструкции грузовой тележки: у двухбалочного крана она передвигается поверх моста, а у однобалочного — под ним. Двухбалочная система дает гораздо большую устойчивость и обеспечивает большую грузоподъемность.

Опорные краны используются на производствах, где требуется работать с большими тяжестями. Основное их преимущество в надежности и грузоподъемности, а также в том, что несущей конструкцией становится не само здание, а подкрановый путь, обычно прокладываемый на специальных опорах.

Особенности:

при проектировании и строительстве здания не нужно выполнять отдельный расчет и закладывать дополнительную нагрузку на перекрытия — в качестве несущей конструкции выступают специальные опоры;

большая грузоподъемность;

можно варьировать скорость перемещения;

приходится устанавливать колонны и подкрановый путь — это ограничивает подходы кранового крюка к стенам и не дает обслуживать помещение по всей площади.

Если особенности производства связаны с тяжелыми режимами работы, требуют высокой скорости подъема и перемещения грузов до 10 тонн и более — подойдет кран-балка опорная. Купить ее нужно после того, как будет спроектирована зона обслуживания.

Устройство и назначение

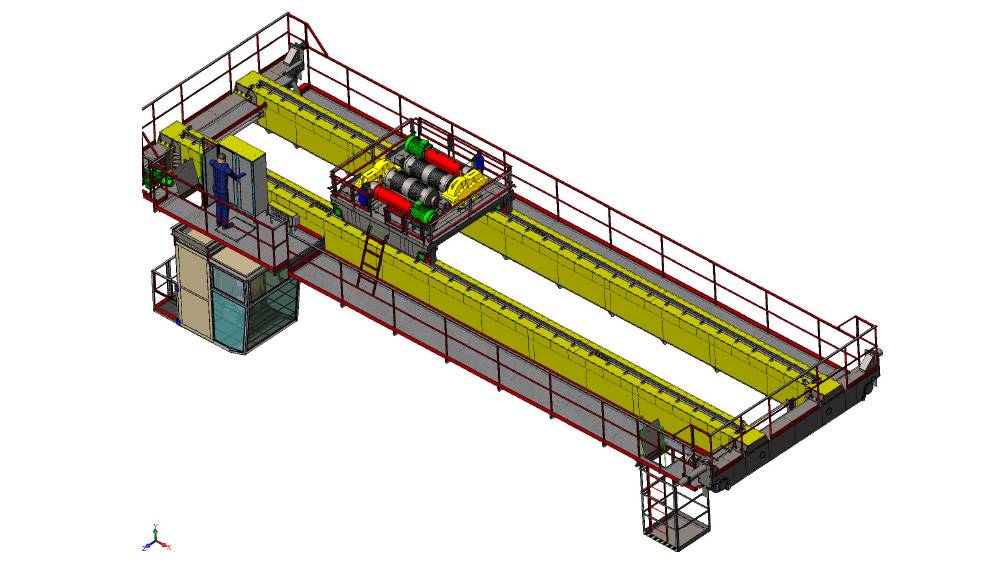

Мостовой электрический двухбалочный кран состоит из:

  • Рабочие балки (2 шт.).
  • Концевые балки (2 шт.).
  • Опорные конструкции (2шт.).
  • Механизм подъема-опускания.
  • Захватное устройство.
  • Устройство перемещения тележки.
  • Привод передвижения самого крана.
  • Система управления.
  • Крановый путь.

Рабочие и несущие балки собираются в единую раму прямоугольной формы. Конструкция, собранная из балок и установленная на опоры, называется мостом крана.

Механизм подъема-опускания зависит от требований заказчика и может быть выполнен в виде тельфера или тали. Подъемное устройство снабжается ограничителями нагрузки и тормозом.

В собранном виде, с намотанным на барабан тросом и прикрепленным захватным устройством, механизм называется крановой тележкой. На мост крана тележка монтируется совместно с устройством ее перемещения. В это устройство входят концевые выключатели режима работы, и токовые преобразователи, предназначенные для обеспечения плавности хода.

Мост крана устанавливается на крановые пути и снабжается редуктором и приводом передвижения. На опорные конструкции моста крана устанавливаются специальные стальные колеса, выполненные по принципу колес железнодорожного подвижного состава. Они с внутренней стороны имеют боковой выступ, называемый ребордой. Реборда не позволяет колесу соскочить с рельса кранового пути.

Подача электроэнергии на моторы мостового крана производится по токовым шинам, либо силовым кабелям. Для монтажа кабеля питания моторов тележки используются подвижные крепления.

Нормальная работа обеспечивается пультом управления. В зависимости от требований заказчика он может быть 4-х видов:

  1. Для управления с поверхности площадки (выносной или подвесной).
  2. Радиочастотный, для удаленного управления.
  3. Подвесная кабина для крановщика.
  4. Комбинация из двух или трех вышеперечисленных.

Двухбалочный мостовой кран – распространенная электромеханическая машина. Сфера ее назначения настолько широка, что трудно перечислить все области использования. Складские и цеховые помещения, порты и железнодорожные станции, перевалочные пункты и многое другое. Конструкция машины позволяет установить на него не одну, а две крановых тележки, тем самым еще более расширить области применения. Режимы работы тележек можно отрегулировать так, что они будут работать раздельно, по очереди или синхронно. Работа двух тележек в синхронном режиме открывает возможности для использования машины в металлургических или прокатных цехах, с длинномерными материалами.

Монтаж и демонтаж

Установка крана требует проведения предварительных работ, они начинаются с монтажа подкрановых путей. Их укладывают на эстакаде или земле. Существуют 3 варианта монтажа:

  1. Пошаговый. В его основе лежит сборка узлов, она осуществляется на подкрановых путях.
  2. Укрупненная сборка. Крупные элементы собирают на земле, а потом поднимают на требуемую высоту. Так поступают с электрооборудованием и механизмами.
  3. Полноблочный. Этот способ основан на полной сборке, она осуществляется на полу. Мост собирают целиком, затем выполняют монтаж, технология требует мощной техники.

Монтажными работами должны заниматься специалисты, они же осуществляют демонтаж мостового крана, делают заземление. Он требует строго соблюдения норм безопасности. К нему прибегают, когда нужно заменить старый подъемный механизм. Он необходим и после завершения работы на участке.

Есть несколько вариантов демонтажа, каждый из них зависит от того, что предполагается делать с краном дальше. Если он подлежит утилизации, с него снимают подкрановые балки. Конструкцию освобождают от кабеля, убирают электромостовой двигатель, сматывают тросы. На металлолом отправляют пролетные балки и другие узлы, выполненные из металла.

Если кран переносят в другое место, от него отъединяют ходовые механизмы мостового крана и устройства для перемещения грузов. В таком виде конструкцию транспортируют на рабочую площадку, где снова собирают.
