Как сделать гаражные ворота своими руками: пошаговая инструкция как сделать надежную конструкцию (135 фото)

Определяемся с типом ворот

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?

Создание проекта

Изначально владельцу нужно определиться, будет ли изделие распашным или откатным. Распашные ворота проще и быстрее сделать. Сдвижные модели тяжелее соорудить: работу усложняют ролики, которые надо правильно установить в профиль.

Нельзя монтировать изделие вслепую, для этого создают грамотный чертеж. Есть несколько вариантов: обратиться за помощью к знакомому специалисту, который быстро справится с делом, воспользоваться листом бумаги и нарисовать схемы или сделать их на графическом редакторе. Если у владельца нет навыков пользования программой, то делать проект на компьютере не стоит, т.к. на это уйдет много времени.

Пошаговая проектировка:

Если у автолюбителя нет желания заниматься черчением, то он может воспользоваться готовыми схемами в интернете. Достаточно подогнать размеры проема под интересующий вариант.
Кроме чертежа, изготавливают эскиз конструкции. Здесь не нужны художественные навыки, достаточно сделать простое изображение.
Хозяин после черчения на отдельном листе бумаги создает перечень материалов, размеры, габариты проема, параметры створок. Например, 4 профильные трубы с толщиной стенок 3 мм, из которых первые две длиной по 200 см, другие — по 300 см.
Специалисты советуют сделать смету, в которой указывают финансовые расходы на отдельные виды деталей. Сюда же входит цена за доставку стройматериала.

Чтобы долго не ходить по рынку с целью узнать цены на тот или иной материал, владельцу достаточно поинтересоваться у своих соседей или знакомых, которые монтировали сварные гаражные ворота, относительно потраченной суммы на закупку металла.

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

для дерева — ножовку, электролобзик, шуруповерт, лак;
для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
плоскогубцы, кусачки;
молоток, крепеж;
инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность

Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах

На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами

Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Виды конструкций

Распашные ворота быстрее всего сварить из труб и листового металла

Самым ранним типом гаражных ворот являются распашные. Еще 30 лет назад это был единственный встречающийся в России вариант. Он представлял собой массивную конструкцию со створками, выполненными из толстых металлических листов. Ее легко сделать самому, при этом она отличается надежностью, устойчивостью ко взломам и может служить десятками лет. Даже в наше время, решив установить ворота в гараж своими руками, нередко выбирают именно этот вариант. Однако зимой в снежных местностях конструкция будет не слишком удобной, так как для успешного распахивания створок потребуется предварительно разгребать снег.

К более современным вариантам гаражных ворот относятся:

Конструкции из горизонтально установленных секций, соединяющихся шарнирами. Элементы таких ворот чаще всего делаются из металла (тонкой оцинкованной стали или сплавов с алюминием). В редких случаях применяется и дерево. Когда ворота открываются, они движутся кверху и фиксируются под потолком. Они помогают сэкономить пространство на участке, но при этом не очень устойчивы ко взломам.
Подъемная конструкция с шарнирно-рычажным механизмом. Она может оснащаться автоматикой или открываться только вручную. Однако при их применении нельзя ставить автомобиль вплотную к воротам.
Рулонные ворота, состоящие из множества тонких ламелей. При открытии полотно поднимается вверх и скручивается в валик. Во многом механизм работы и особенности использования сходны с предыдущим вариантом. Подходят они лишь для нешироких (максимум 3 м) и невысоких (до 3,5 м) проемов. Ставить их можно как на внутреннюю стену гаража, так и на наружную.
Откатная конструкция, представляющая собой цельное полотно, состоящее из металлического каркаса и обшивки. При движении ворот ролики перемещают их по направляющей. Это дешевая и взломостойкая конструкция, которую несложно автоматизировать.

При выборе подходящего варианта принимаются во внимание особенности планировки пространства, прилегающего к гаражу – например, потребность в экономии места спереди или отсутствие свободного прохода рядом со стеной. Учитываются также габариты проема

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

ширину проема;
высоту проема;
притолоку;
боковину левую;
боковину правую;
глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

размером проема;
высотой ворот;
фундаментом;
зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

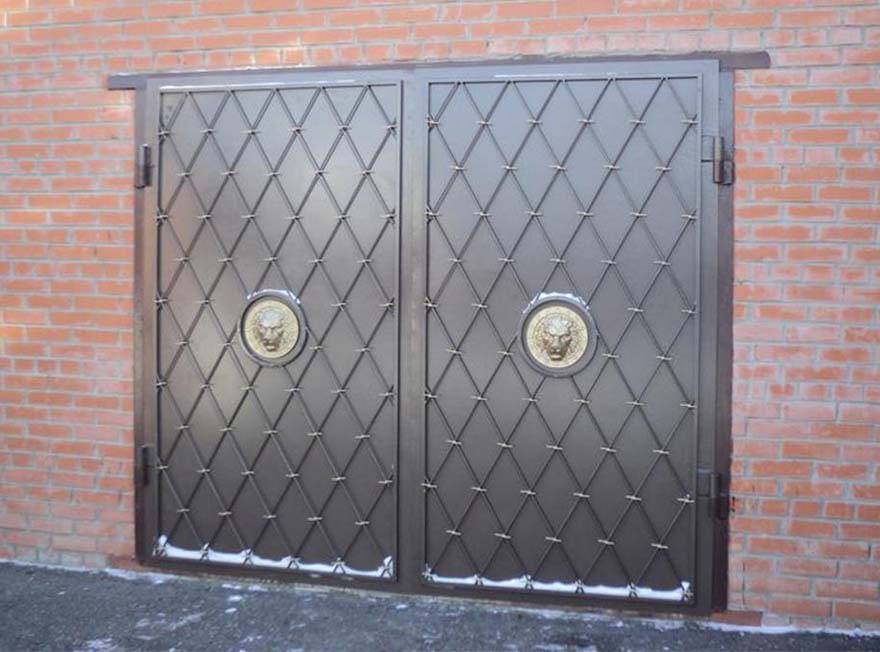

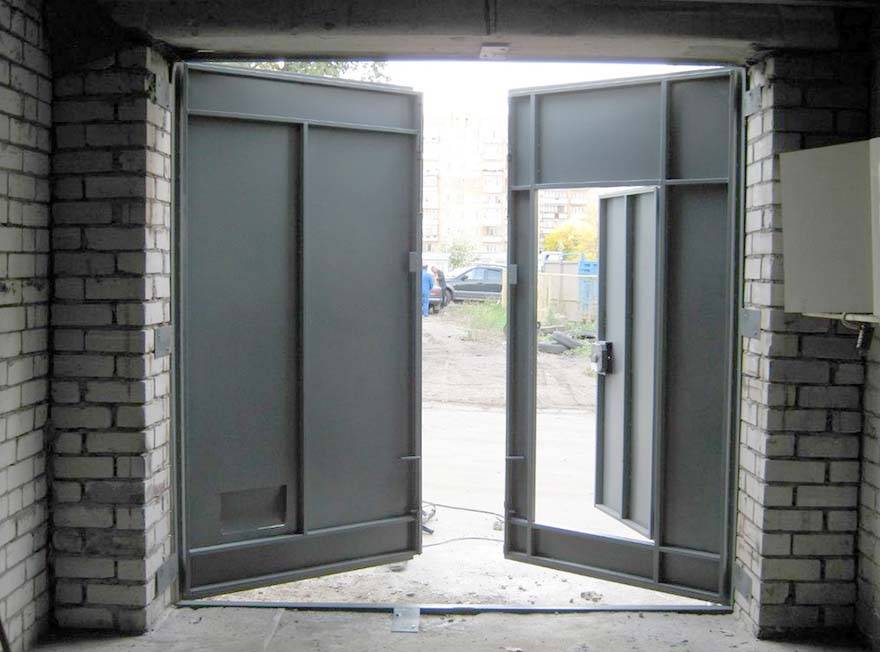

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Предназначение и свойства жестких труб из ПВХ

Алгоритм подготовки и монтажа таких ворот:

Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
Далее необходимо согласно чертежу, разметить и нарезать металл.
Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

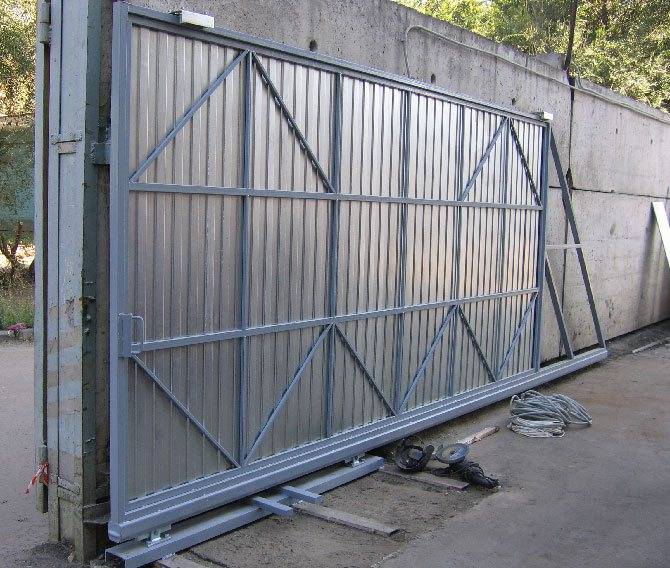

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

экструдированный пенополистирол;
минеральная вата;
стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Советы при самостоятельном производстве

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

Каркас;
Проем;
Полотно;
Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Каркас подъемных ворот

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

Шарнирно-рычажная;
С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

Рулетка;
Строительный уровень;
Уголок;
Сварочный аппарат;
Болгарка;
Отвертки и гаечные ключи разных размеров;
Дрель;
Шуруповерт;
Электролобзик.

Из материалов может понадобиться следующее:

Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
Уголки 40х40х4;
Швеллер 40х80;
Стальной прут 8мм;
Две пружины с диаметром 30мм;
Саморезы;
Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

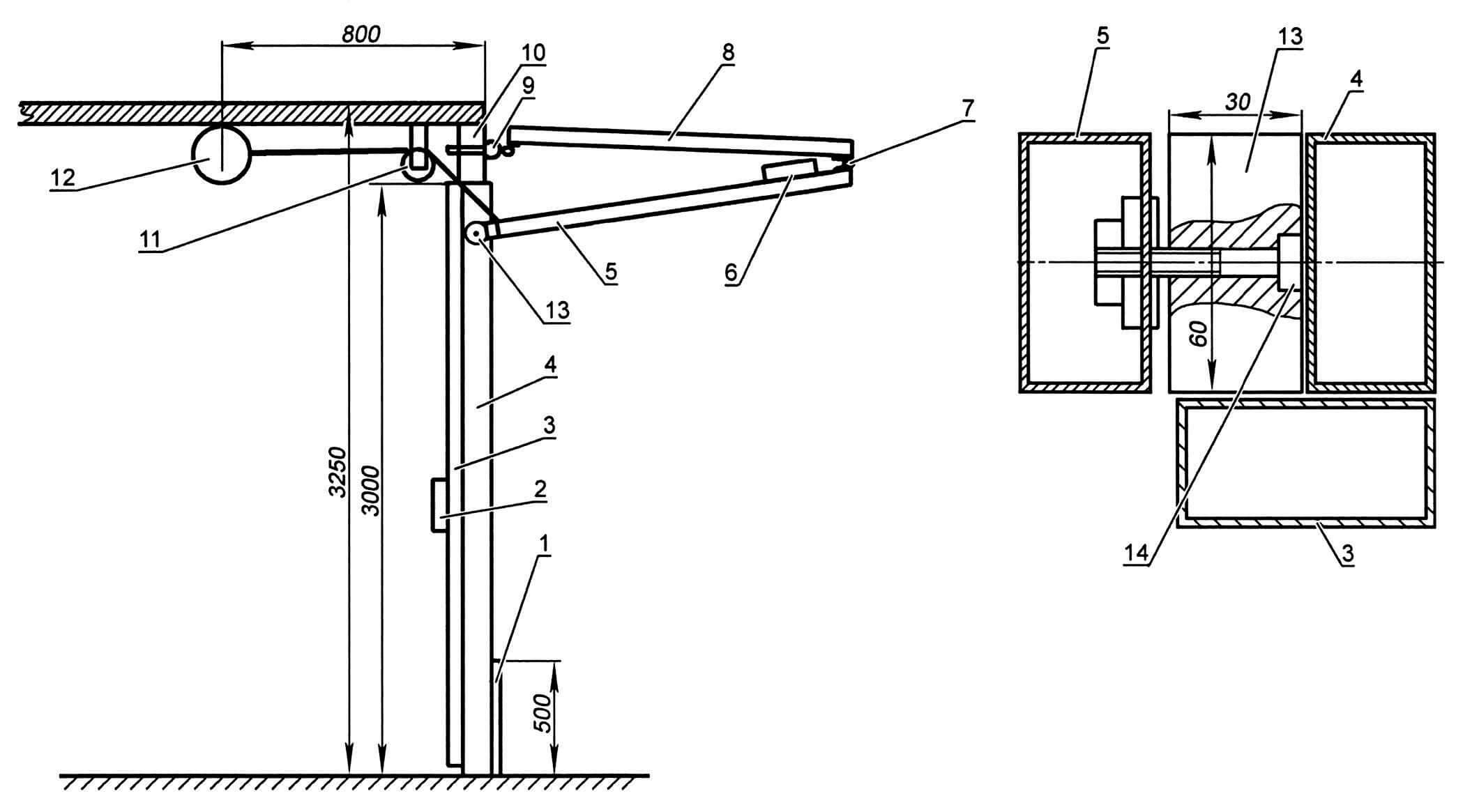

Чертеж подъемно-поворотных ворот

Алгоритм действий

Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
Заглубляем нижнюю часть коробки на глубину в 20мм.
Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
Устанавливаем ролики на полотне в направляющие.
Фиксируем полотно в коробке.
Вырезаем калитку.
Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет использование штор.

Как сварить забор своими руками

Перед изготовлением необходимо установить столбы, чтобы получить точные размеры для сварки рамы. Их делают из металлической или асбоцементной трубы, кирпича, бетона, дерева. Работу лучше выполнять вдвоем, чтобы удобно было фиксировать стойки без перекосов.

Установка опорных столбов в бетон

Пошаговое руководство по монтажу:

выкапывают ямку глубиной 70 – 100 см (зависит от тяжести створок);
на дно насыпают слой песка, затем, щебня, 10 и 15 см, соответственно;
подсыпку утрамбовывают и проливают водой;
ставят опору, регулируют ее по вертикали, используя уровень или отвес;
фиксируют в земле распорками;
готовят бетон, для этого смешивают цемент, песок, щебень, последний материал можно заменить отсевом, шлаком, керамзитом или мелко битым кирпичом;
бетонируют отверстие в земле вокруг столба.

Требуемые инструменты, приспособления и материалы

Для выставления стоек и навески ворот берут строительный уровень или лазерный, рулетку, керн и карандаш.

Другие необходимые инструменты:

электрический сварочный аппарат, к нему нужны расходные комплектующие;
дрель, шуруповерт, отвертка с крестовым наконечником;
болгарка с диском для зачистки и выравнивания сварных швов;
плоскогубцы, молоток, щетка по металлу, крупный наждак;
лопата штыковая, топор, лом для выемки земли;
бетономешалка или металлическое корыто для приготовления бетона, лопата совковая;
инструмент для покраски (валик с кистью или краскопульт).

Для рамы применяют профтрубу необходимой формы и сечения, рассчитывают отрезки для ребер жесткости. Материал заполнения приобретают так, чтобы на поверхности створок было меньше соединительных швов. Покупают готовые петли, лучше с оцинкованным слоем, замки выбирают механические, электрические или электронные.

Последовательность выполнения работ

Распил профильной трубы болгаркой по металлу Трубы режут на куски требуемого размера в соответствии с чертежом. Учитывают, что угловые стыки сваривают под 45°, а для т-образных соединений профиль режут под прямым углом.

Поэтапное изготовление:

подготовленные детали очищают от ржавчины с помощью наждачной бумаги и металлической щетки;
сварку рам ведут в горизонтальном положении на ровной земле, или выставляют козлы, столы по уровню;
вначале сваривают каркас, затем выставляют поперечины, диагональные или угловые подкосы;
сбивают окалину со сварных швов, болгаркой зачищают до ровности, грунтуют, окрашивают;
вставляют и крепят обшивку створок;
петли крепят в необходимых местах, навешивают полотна;
приваривают замки, засовы;
закрывают торцевые отверстия труб заглушками, заваривают или заделывают герметиком.

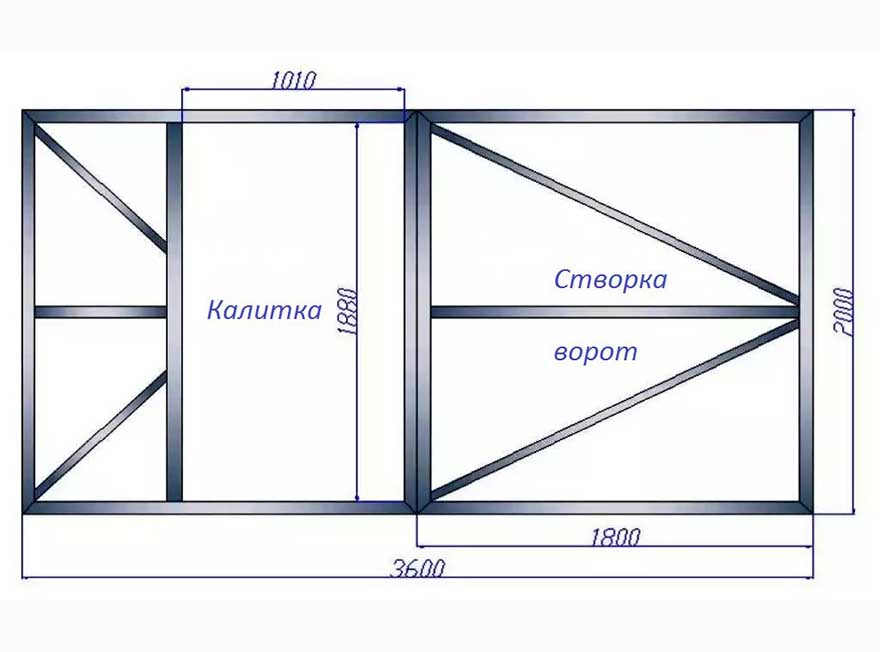

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место

При этом важно помнить о таких особенностях:

размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

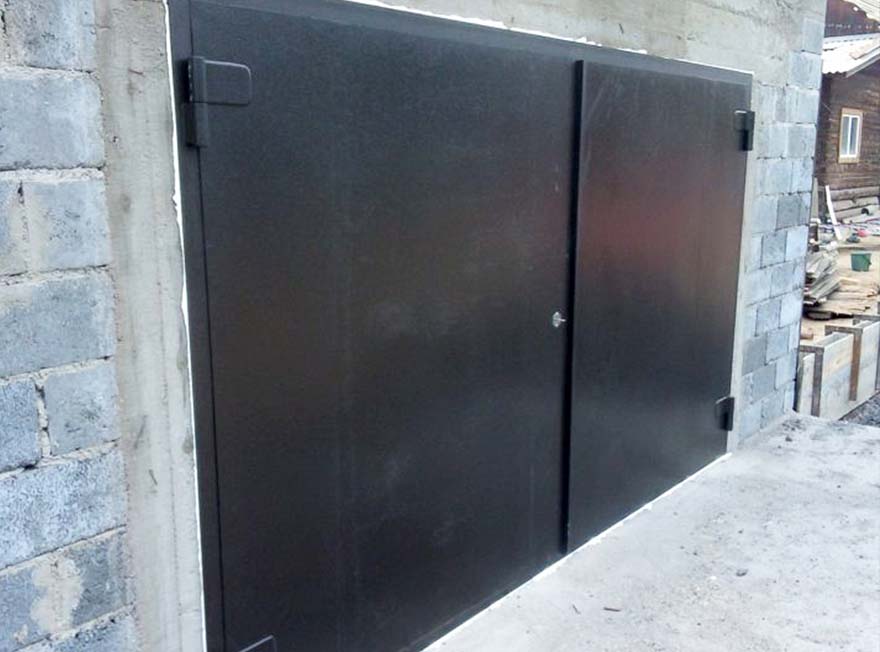

Обшивка ворот

Обшивка ворот – этап работ, во время которого важно все делать качественно, так как от этого будет напрямую зависеть не только внешний вид конструкции, но и ее функциональность. При сварке соблюдаем следующий порядок действий:. При сварке соблюдаем следующий порядок действий:

При сварке соблюдаем следующий порядок действий:

По размеру створок обрезаем листы оцинкованного железа.Не забываем учитывать, что полотно левой створки должно быть на несколько сантиметров шире, и идти внахлест на профиль правой створки. Лист металла сразу приваривается к каркасу в нескольких точках.

Обшивка правой части конструкции обрезается с учетом двух сантиметров, указанных выше.То есть – край металлического полотна не доходит до края профиля на указанное расстояние.

Приступаем к сварочным работам.Лист металла важно сразу прихватить по углам и в центре, чтобы он никуда не съехал, так как в противном случае один из углов может выгнуться наружу. Это не смертельно, и исправляется при помощи кувалды, но проще сразу сделать все качественно

Проварка производится не одним сплошным швом, а точечно.В противном случае створки ворот может повести

Если же вы хотите варить сплошным, то при помощи струбцин рамы необходимо плотно прижать струбцинами к швеллеру, и варить этапами примерно по 10 сантиметров

Важно – каждый раз с другой стороны, чтобы избежать перегрева металла

Выбор привода

Для подъемных ворот можно использовать два вида привода. О них мы поговорим прямо сейчас. Но, перед этим уделим немного времени вопросу: «А каким же должен быть привод?»

Прежде всего, он должен быть максимально надежным

Важно, чтобы все его детали были изготовлены из качественного, прочного материала. Как правило, для их создания используют металл. Все это продлевает эксплуатационный срок приводного механизма

Все это продлевает эксплуатационный срок приводного механизма.

Нельзя забывать еще об одном важном аргументе – удобстве. Автоматическое оборудование должно быть удобным в использовании. Судя по отзывам из интернета, немало тех, у кого радость приобретения быстро сменилась разочарованием после использования

Судя по отзывам из интернета, немало тех, у кого радость приобретения быстро сменилась разочарованием после использования.

Почему так? Потому что производители стараются внедрить в систему, как можно больше сложных настроек. Они обычно многочисленны, но бесполезны. А вот грамотные компании, наоборот, стараются сделать интерфейс максимально понятным, простым. Чтобы им мог воспользоваться даже новичок без помощи специалиста.

Еще важно наличие вспомогательного ручного способа снятия блокировки. Зачем? Эту возможность вы оцените, когда в самый неподходящий момент отключат электричество. Как вариант, можно установить резервный источник электроэнергии и подключить устройство к нему

Это поможет предотвратить проблемы с использованием ворот в любой экстренной ситуации

Как вариант, можно установить резервный источник электроэнергии и подключить устройство к нему. Это поможет предотвратить проблемы с использованием ворот в любой экстренной ситуации.

Система противовесов

Этот механизм в редких случаях используется для оборудования частных помещений. А проще говоря, вообще не применяется. Такой приводной системой обычно оснащают ворота промышленных складов, ангаров, гаражей для автобусов или троллейбусов.

Система противовесов – оптимальный вариант для обустройства громоздких и тяжелых воротных полотен.

К нижней части полотна прикрепляют трос, который дальше проводят через механический блок. Последний установлен на потолочной поверхности поближе к противоположной стенке. В этом месте фиксируют противовес – это груз.

Когда ворота открывают, груз опускается, а когда закрывают – поднимается. Нужно помнить, что вес груза должен превышать массу полотна.

Достоинством можно назвать максимальную защищенность от злоумышленников.

Шарнирно-рычажный (рычажно-пружинный)

Этот вид приводной системы наиболее часто применяется в частном строительстве гаражей. Она состоит из пружин, роликов и рычагов.

Профильные направляющие фиксируют под потолочной поверхностью в горизонтальном положении. Они располагаются по бокам проема. В нижней части устанавливают пружинные, рычажные механизмы. Роликовые системы оборудуют в верхней половине створки.

Необходимо при выполнении монтажных работ, контролировать натяжение пружинного механизма

Важно строго соблюсти вертикальное и горизонтальное положение при фиксации профильных направляющих

Приводной механизм монтируют к потолочной поверхности. Для открытия предназначен трос, размещенный на потолке с помощью профиля.

При открывании происходит растяжение пружины, а ролики перемещают створку по направляющим. Рекомендуется от потолка до проема оставлять расстояние не меньше 30 см.

Вопрос-ответ

Как установить распашные ворота своими руками?

Нужно определить, как будут крепиться створки: на металлическом каркасе, зафиксированном поверх кирпичной стены гаража, или на закладных деталях столбов, которые являются частью стен. Крепятся они на петлях, которые привариваются к металлическим элементам

Важно проверять положение ворот с помощью вспомогательного инструмента (строительного уровня, отвеса).

Как сделать гаражные ворота своими руками из профтрубы распашные?

Основная задача – правильно выбрать профильные трубы. Они должны быть прямоугольного сечения. Размер определяется с учетом оказываемой на каркас нагрузки. Для средних по весу распашных ворот достаточно труб 40х20 мм. Для более надежных конструкций используют массивный профиль – 60х40 мм. Толщина металла тоже важна – от 4 мм и больше. Действует то же правило: чем тяжелее створки, тем больше должно быть значение этого параметра.

Как сделать ворота распашные металлические с калиткой для дачи своими руками?

Когда устанавливаются гаражные распашные ворота, калитка может быть только встроенной, рядом со створками расположить ее невозможно, как в случае с воротным ограждением такого типа при въезде на участок. Калитка фиксируется в дополнительном проеме, укрепленном рамой по периметру. Она крепится на петлях, которые привариваются к каркасу

Важно проверять размеры калитки, ее форму, чтобы избежать перекосов.

Дороже сделать самостоятельно или купить заводского производства калитку и ворота?

Стоимость зависит от вида материалов, размеров изделия, способа установки. При самостоятельном изготовлении можно по своему усмотрению менять конструкцию, что повлияет и на стоимость. Также есть возможность применять любые материалы, даже подручные. Это позволяет уменьшить цену распашных ворот. К тому же отсутствует уценка магазина, а в стоимость не входят монтажные работы. Значит, можно подытожить – самостоятельно изготовленные ворота чаще всего дешевле заводских. Исключение составляют случаи, когда планируется сделать более дорогие ворота, один материал обшивки которых стоит небольшое «состояние». В этом случае выгоднее купить готовые.

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

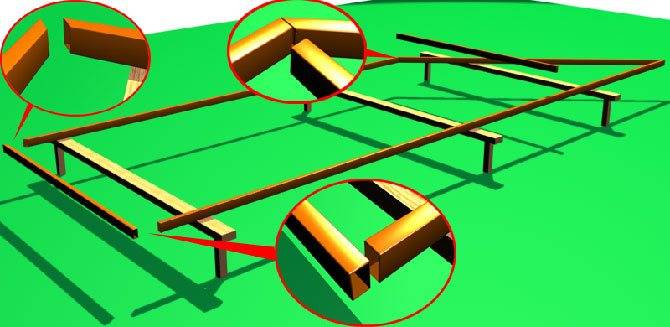

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваются Чертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству.

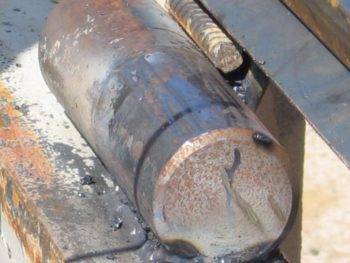

3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.
4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

Как устроены распашные ворота. Стандартная схема

Как уже упоминалось выше, главным преимуществом конструкции распашных ворот является простота устройства. Основу составляет всего несколько элементов: столбы, рама створок с обшивкой и фурнитура, у всех из них есть особенности.

Стойки или опоры для крепления ворот

Изготавливаются из разных материалов, но обычно устанавливают металлические трубы в качестве закладной детали, кирпичные опоры. Существует альтернативный вариант – отдельно столбы не используются, а крепление ворот осуществляется непосредственно на торце передних стенок, для жесткости предусматривают закладные детали или раму из металлических уголков. Выбор делают с учетом характеристик створок, их размеров и веса, типа материала. Чем они крупнее, тем массивнее должны быть опоры и закладные детали.

Рама для жесткости

Выбор материала зависит от проекта гаража. Какие варианты рассматривают:

деревянные ворота: более легкие, материал дышащий, значит, плотная установка не повлияет на интенсивность вентиляции, отмечают и легкость работы с ним – это важно, когда монтаж выполняется своими руками, но у деревянной конструкции есть и недостатки, среди них отмечают низкую прочность, подверженность внешним факторам (прежде всего, осадкам);

металлические: отличаются надежностью, долговечные, но для изготовления понадобится опыт работы со сварочным аппаратом и выполнения сварки, для установки необходимо предусмотреть раму на торце стены гаража, где устанавливаются петли, или закладную деталь.

Отделочный материал для обшивки

Перед началом процесса монтажа распашных ворот своими руками нужно продумать, как они будут выглядеть. Вариантов довольно много. Какие можно рассматривать:

в основе – один материал: вариант имеет преимущество – не придется думать, как поведут себя створки при сочетании материалов с разными свойствами;
комбинированные ворота: предполагают использование обшивки разных типов, можно сочетать даже дерево и металл – доски крепятся на железной раме, в этом случае учитывают отличия свойств материалов, чтобы создать более прочную конструкцию.

Виды обшивки, которые можно применять:

дерево;
металл;
профнастил;
кованые элементы.

По внешнему виду и уровню привлекательности все варианты примерно равны, однако несколько лидирует последний из них, к тому же его можно комбинировать с другими. Представительно выглядят ворота из профлиста и ковки.

Фурнитура: задвижки, замки, петли

Необходимо продумать, какой замок будет применяться, подобрать ручки, задвижку, петли. Чтобы ворота долго использовались, необходимо выбирать фурнитуру высокой ценовой категории, проверенной марки, учитывая нагрузку.

Автоматический механизм

При выборе необходимо учесть ширину ворот, а также вес конструкции. Это позволит определить мощность электропривода. Можно приобрести узел автоматики в полной комплектации. Для обеспечения безопасности предусматривается индикация, предупреждающая о начале движения ворот. Причем узел автоматики не портит дизайн конструкции. Можно управлять им дистанционно, это облегчает эксплуатацию.
