Поломки в электрической части — как выявить и устранить
У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта — это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:
- При нажатии кнопки пуск, инструмент не подает признаков жизни
- При переключении реверса — эта опция не работает
- Не регулируются обороты
Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.
Ремонт механических узлов шуруповерта
Повреждение элементов, обеспечивающих вращение механизма шуруповерта, может проявляться:
- в наличии посторонних звуков;
- в вибрации оси и патрона;
- в остановке вращения патрона.
Для выполнения ремонта в подобных случаях следует проверить и заменить подшипники, удерживающие все валы.
Причиной посторонних шумов могут быть следующие повреждения редуктора:
- искривление его оси;
- повреждение шестерен;
- смятие креплений сателлитов и пр.
Для выполнения ремонта необходимо разобрать редуктор, находящийся в разборном двухсоставном пластмассовом корпусе.
Иногда нарушения работы возникают вследствие изменения центровки сателлитных осей. В этом случае ремонт шуруповерта состоит в возвращении осей этих элементов в их гнезда.
Чаще всего неисправности состоят в повреждении деталей редуктора или в их искривлении. В таких случаях ремонт состоит в замене конкретных элементов.
Помните, что поломаться может любой инструмент. И трагедии в этом нет никакой. Ремонт любого шуруповерта вполне можно выполнить самому. Для этого достаточно лишь спокойно разобраться в конструкции и руководствоваться общими принципами выполнения ремонта.

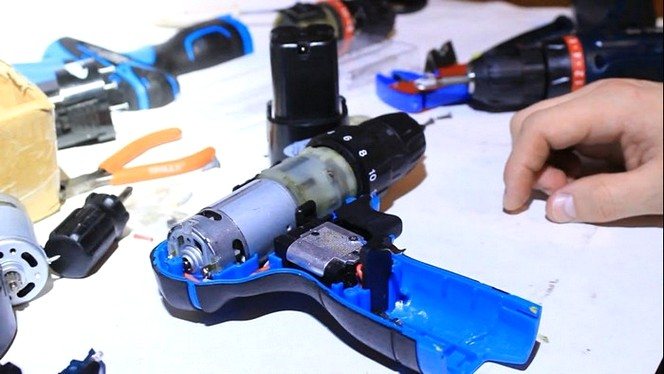

Как правильно разобрать шуруповерт — инструкция для новичков
Перед тем как отремонтировать шуруповерт Интерскол, а также приборы других моделей, его надо правильно разобрать. Тому, кто ни разу не сталкивался с этой задачей, следует придерживаться инструкции. Чтобы не потерять детали, разборку выполняют на столе. Вначале откручивают крепежные винты. Корпус на 2 половины раскрывают аккуратно, чтобы не сломать его. Специалисты советуют пластиковые половины корпуса раздвигать с помощью пластиковой лопатки. Если после того как винты для крепления выкручены, корпус все равно не разбирается, скорее всего в нем установлены скобы. Их надо вытащить.
Демонтаж кнопки – это самый сложный процесс, так как к основной двигательной системе она фиксируется проводами, которые нельзя ломать и рвать. Ее аккуратно отсоединяют от корпуса, извлекают переключатель скоростей. Потом разъединяют двигатель, редуктор, муфту и патрон. Чтобы открутить патрон, выкручивают винт, расположенный внутри механизма при разжатых кулачках. Откручивание винта осуществляют по часовой стрелке, потому что на нем левая резьба. Затем патрон откручивают от вала редуктора, поворачивая его влево из-за наличия правой резьбы.
Во время разборки все детали стоит разложить в том порядке как они были сняты, иначе можно все перепутать и после ремонтирования инструмент не удастся правильно собрать. Наличие внутри признаков окисления, говорит о попадании воды. Инструмент перестает работать и из-за высокой влажности, которая приводит к выходу из строя деталей. После разборки устройства начинают его ремонтировать.
Назначение всех деталей и узлов инструмента — как они называются
Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.
- Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
- Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
- Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
- Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
- Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
- Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
- Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
- Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы
Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.
Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.
Частые неисправности

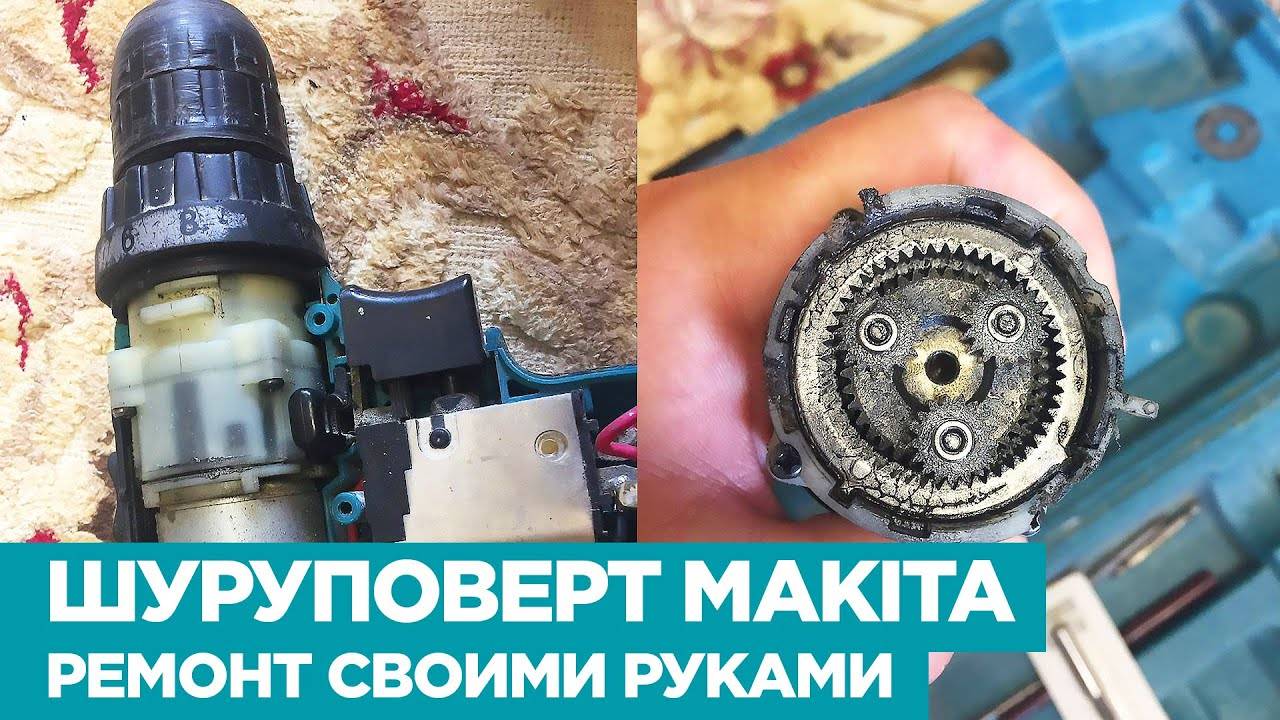

Редуктор шуруповерта
Слабым местом шуруповерта является редуктор.
Чтобы обеспечить максимальную компактность инструмента, конструкция содержит двухступенчатый планетарный редуктор, в котором вал двигателя и рабочего органа (патрона) оказываются соосными.
Чаще всего сворачиваются малые шестерни (сателлиты) в первой ступени редуктора. На них приходится не самое большое усилие в механизме, и поэтому производители часто делают их из прочных пластиков в дешевом бытовом инструменте. Нередко изнашивается муфта ограничителя, когда злоупотребляют работой трещотки. Износ подшипника вала редуктора приводит к радиальному биению.
Электрические неисправности чаще всего возникают при износе щеток, особенно у строителей, которые не берегут шуруповерт от попадания каменной пыли внутрь. Она очень быстро стирает щетки и портит коллектор мотора. В самом моторе возможны замыкания между витками, которые резко снижают эффективность двигателя и быстро выводят его из строя.
Кнопка-регулятор скорости и переключатель реверса также боятся пыли и грубого воздействия: ударов, сильного нажатия и т.д. В результате быстро выходят из строя.
Батареи часто “подводят” пользователей инструмента, вернее будет сказать, что пользователи сами нарушают их эксплуатационный режим. Особенно коварной оказывается диаметральная разница между литий-ионными и никель-кадмиевыми батареями: первые нужно как можно чаще подзаряжать, а вторые, наоборот, разряжать полностью перед очередной зарядкой. Не вникающие в эти тонкости потребители, небрежно изучающие инструкции, учатся на своих ошибках. Рассмотрим подробнее, почему не работает шуруповерт, и как устранить эту причину.
Ремонт
Итак, элементы, вышедшие из строя, найдены, новые приобретены, и теперь можно приступить непосредственно к ремонту АКБ.
Чтобы отремонтировать аккумулятор, понадобятся:
- паяльник;
- флюс малой коррозийности;
- олово;
- медные пластинки (в случае, если «родные» сломались во время разбора).
Точечную сварку в случае частичного ремонта АКБ использовать необязательно. Но во время пайки нужно внимательно следить за тем, чтобы не перегреть элементы. Соединять батарейки между собой лучше всего с помощью тех пластинок, которые у них и были. Если они сломались во время разбора батареи на отдельные элементы, то потребуется изготовить новые пластинки из меди.
Не следует забывать о полярности. Каждый элемент аккумуляторов для шуруповерта соединен с соседним по принципу определенной последовательности. Минус одной банки нужно соединить с плюсом другой, а минус другой банки нужно соединять с плюсом третьей, и так далее.
После того как цепочка будет собрана заново, нужно позаботиться о том, чтобы потенциал напряжения всех элементов был равным. Для этого следует оставить АКБ на зарядке на целую ночь, затем они должны остывать в течение последующих суток. После этого производится замер напряжения на каждом элементе. Если пайка и цикл заряда были проведены верно, то мультиметр покажет на всех батарейках примерно одну и ту же цифру U — 1,3 В.
Теперь нужно провести для батареи, как минимум, два цикла заряда-разряда естественным путем: поместить отремонтированный аккумулятор в родной шуруповерт и работать им до полного разряда.
Кстати: частичный ремонт Li-ion аккумулятора шуруповерта можно провести путем, требующим минимальных финансовых затрат. Если в блок установлены батарейки 18650, такие же реально позаимствовать у старого нерабочего ноутбука, при наличии возможности.
Самая распространённая поломка: на что обратить внимание в первую очередь
Двигатели шуруповёртов, если это не дешёвый китайский ширпотреб с претензией на «фирму», работают очень долго. А вот регуляторы оборотов в подобном электроинструменте – проблемный узел. И поломки у них бывают разнообразными. Шуруповёрт может попросту перестать работать или, наоборот, будет вращаться на максимальной скорости без возможности отключения. Поэтому если у домашнего мастера есть шуруповёрт, к которому он привык, то лучше иметь для него кнопку с регулятором про запас.
В сегодняшнем примере будет рассмотрена подобная проблема.
ФОТО: YouTube.comЛюбимый и привычный для руки шуруповёрт, который нужно отремонтировать
Проблема данного шуруповёрта в том, что в нём перестала работать кнопка реверса (заклинила в одном положении), и к тому же инструмент перестал выключаться. Стоит установить в него аккумуляторную батарею, патрон начинает вращаться на максимальных оборотах, совершенно не реагируя на нажатие клавиши. Что ж, есть необходимость понять, в чём проблема, и по возможности её устранить. Как говорится, вскрытие покажет.
ФОТО: YouTube.comКнопка реверса заклинила в одном положении и не желает нажиматься
Неисправности двигателя реверса и регулятора оборотов
Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.
Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.
Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.
При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:
- Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
- Переключается рукоятка реверса
- Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали
Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.
При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.
С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.
Советы по продлению жизни инструменту
При соблюдении инструкции по эксплуатации и правильном уходе шуруповерт может долго прослужить без поломок. Чтобы инструмент смог выработать свой ресурс без проблем, эксперты рекомендуют придерживаться следующих правил:
- не работать с агрегатом вблизи запыленных или загазованных мест, во взрывоопасных условиях;
- не хранить инструмент в помещении с повышенной влажностью;
- не использовать под дождем;
- не эксплуатировать при неисправном выключателе;
- не тянуть за шнур при отключении от сети или перетаскивании в другую комнату;
- исключать механические повреждения прибора;
- оградить дрель-шуруповерт от воздействия высоких температур, попадания активных химических веществ;
- при длительном хранении внешние детали, у которых нет антикоррозийной защиты, покрыть смазкой.

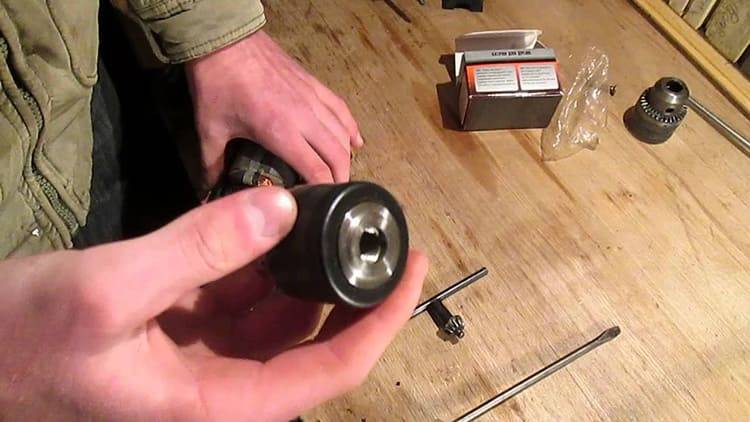

Патрон дрели и шуруповёрта заклинило, как исправить эту ситуацию
Обычно заклинивание патрона происходит из-за неправильной эксплуатации устройства. Например, при попытке вставить в него сверло неподходящего размера, или несвоевременно давать механизму отдых.
Если уж такая ситуация сложилась, единственный выход — это разобрать всю конструкцию до мелочей. Прежде чем приступить к этому кропотливому процессу, необходимо смазать все движимые детали специальным средством (подойдёт и растворитель). Большинство механиков используют для таких целей спрей WD. Он избавляет от залипаний между контактами соединений и облегчает ход трущихся деталей.
Какие случаются неисправности и способы их устранения
Основные поломки шуруповерта, которые возможно починить своими руками, заключаются в следующих важных аспектах:
- Инструмент не включается.
Причинами этой неисправности могут являться следующие моменты:
- поломался выключатель;
- перегорел один из проводов электрической схемы;
- вышел из строя аккумулятор;
- износ графитовых щеток;
- сгорание обмоток электродвигателя.
Читайте здесь, как выбрать пистолет для монтажной пены.
Из этой статье вы узнаете об электролобзике.
Чтобы удалить вышеописанные неисправности, необходимо выполнить следующие действия:
- заменить выключатель;
- найти обрыв в электрической цепи и нивелировать проблему;
- приобрести новый аккумулятор;
- заменить щетки коллектора электродвигателя;
- перемотать обмотки двигателя.
- Перестал работать реверс.
Как правило, причинами поломки этого вида являются следующие факты:
- подгорели контакты;
- неисправность выключателя;
Важно знать: в случае неисправности реверса, прежде всего, стоит почистить контакты токопроводящих проводов, или заменить в целом выключатель
- Не регулируется сила вращения вала.
Когда отсутствует регулировка мощности вращения шуруповерта, то в этом случае могут быть следующие причины:
- неисправность кнопки включения;
- дефект в функционировании транзистора.
Для устранения неисправностей стоит выполнить следующие операции:
- проверить контактную группу кнопки включения, почистить все соединения, а в отдельных случаях — заменить полностью этот узел;
- если причиной неисправности является транзистор, то его необходимо заменить.
- Сбои в работе редуктора.
Причинами неисправности этого типа являются следующие моменты:
- основной вал пришел в негодность;
- рабочие поверхности и зубья шестеренок имеют значительный износ;
- износился штифт крепления основной шестерни.
Как правило, в вышеописанных ситуациях, износившийся конструктивный элемент редуктора заменяют.
Таким образом, в этой статье мы указали все типичные неисправности шуруповертов, а также дали рекомендации относительно того, как правильно отремонтировать инструмент.
Надеемся, что информация, изложенная в статье, станет для вас практическим руководством при ремонте шуруповерта разных торговых брендов.
Из этого видео вы узнаете, как чинить и чистить шуруповерт:
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Не регулируются обороты двигателя шуруповерта
Отсутствие регулировки оборотов двигателя шуруповерта существенно снижает удобство при работе с инструментом, а также делает невозможным производить качественные работы. Расположен регулятор в непосредственной близости к кнопке пуска или выполнен с ней как одно целое, однако транзистор регулятора оборотов крепится к электродвигателю где он охлаждается через решетки радиатора.
Место расположения регулятора оборотов электродвигателя (7)
Как показывает практика, в случае возникновения подобной проблемы будет правильней заменить регулятор оборотов полностью на новый. Благо они есть в продаже и стоят относительно недорого. Все попытки отремонтировать его приводили к тому же выводу если, конечно, вы не специалист в области электротехники.
AEG BS 12 C 2
Аег
Разборка 1 часть.
- поломка связана с электроникой устройства;
- поломка может иметь механический характер.
Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:
- изделие перестает реагировать на включение;
- устройство перестало регулировать обороты;
- произошел отказ работы реверса.
К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.
Неисправность АКБ шуруповерта и ее правильный ремонт
Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:
- Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
- Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)
Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.
Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:
- Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже
- После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
- Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
- Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ
Для замены банок выполняются такие действия:
- При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
- Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
- Собрать батарею, зарядить ее и проверить исправность работы
Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).
Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.
Из чего состоит шуруповерт или конструкция инструмента
При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.
К основным составным деталям любого аккумуляторного шуруповёрта относятся:
- Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
- Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
- Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
- Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
- Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
- Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
- Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
- Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом
Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.
Основные неисправности шуруповерта и их причины
Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.
Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.
- Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
- При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
- Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
- Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
- Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
- Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
- Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
- Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
- Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.
Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.
Поломки в механической части — как устранить
Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:
- Возникновение посторонних звуков
- Вибрация и бой зажимного патрона
- Слышна работа двигателя инструмента, однако патрон не вращается
Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.
Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.
Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:
- Вал редуктора искривляется от воздействия больших нагрузок
- Рабочие поверхности шестерней изнашиваются
- Изломывается штифт, на котором крепятся сателлиты
- Изнашивается подшипник или опорная втулка редуктора
Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:
- Неправильная эксплуатация инструмента
- Сильные нагрузки, на которые не рассчитан прибор
- Отсутствие смазки
- Материал, из которого изготовлены устройства
Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).
Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.
Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.
| Признаки неисправности инструмента | Способы устранения неисправности |
| Возникновение посторонних звуков и гула | Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника |
| Вибрация | Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали |
| Возникает бой зажимного патрона | Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу |
| Заклинивание | Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания |
| Трещит и прокручивается на положении переключателя | Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма |
Как разобрать инструмент?
Прежде всего, следует извлечь батарею из отсека, чтобы она случайно не выпала и не разбилась. Патрон освободить от зажатой биты или сверла. Затем нужно “располовинить” корпус. Для этого берется подходящая отвертка. Скорее всего шлицы в винтах крепления корпуса будут крестовыми. Иногда отверстия под винты бывают закрыты декоративными пробками, их нужно извлечь.
Инструмент, который может понадобится (упорядочен по мере убывания надобности):
- отвертка с крестовым шлицем;
- пассатижи;
- съемник для стопорных шайб;
- утконосы (для вытаскивания шплинтов и штифтов);
- ключ торцовый 19 … 22 (для отворачивания патрона);
- небольшой молоток;
- тиски.
Винты расположены по периметру всего корпуса, всего их насчитывается около 10 или 15. Длина, как правило, одинаковая, но попадаются и длинные. Винты от корпуса отложите отдельно, чтобы не путать с другими, которые еще, возможно, будут выкручены. После выкручивания винтов верхняя (со стороны винтов) часть корпуса аккуратно отделяется.
Далее извлекаются двигатель и редуктор в том порядке, который наиболее удобен, чтобы не прикладывать лишних усилий. Вал двигателя отделяется от редуктора вытягиванием по оси.
Двигатели бывают двух типов: один из них с постоянным магнитом в металлическом корпусе, а другой с обмоткой на статоре. Во втором случае при извлечении ротора выпадают щетки. Это нормально, при последующей сборке они устанавливаются обратно в свои пазы и удерживаются там коллектором.
