Циркулярка из болгарки: технология изготовления электропилы

Как сделать приспособление для резки дерева своими руками

При наличии желания и достаточного количества свободного времени сделать насадку «Цепная пила» на болгарку можно в домашних условиях.

Необходимые инструменты, материалы, навыки

Для этого, кроме самой болгарки, потребуется наличие сварочного полуавтомата, дрели или сверлильного станка, а также навыки всем этим пользоваться. К необходимому арсеналу инструментов следует отнести:

• направляющее полотно с цепью;
• звездочку привода;
• металлическую трубу;
• металлический лист толщиной 1 – 2 мм;
• сверлильный станок или дрель;
• сверла и режущие коронки по металлу;
• сварочный полуавтомат;
• набор гаечных ключей;
• смазку глубокого проникновения.

Какую УШМ выбрать для этой цели

Если вы все-таки решились изготовить пильный адаптер самостоятельно, стоит правильно подойти к выбору угловой шлифмашинки. В этом случае следует помнить, что выбранная модель должна обладать достаточной мощностью, производительностью и запасом прочности.

Пошаговая инструкция изготовления

Для того, чтобы изготовить цепную насадку на болгарку необходимо выполнить следующие действия:

1. Подобрать металлическую трубу необходимого диаметра. Она должна одеваться на редуктор болгарки без зазоров и люфтов.
2. С помощью болгарки или стационарного циркулярного станка отрезать от трубы заготовку высотой около 3 см.
3. Из металлического листа сделать основу будущего адаптера. От полученной заготовки отрезать боковой сегмент.
4. При помощи фрезы или коронки по металлу с противоположного конца заготовки проделать круглое отверстие. Впоследствии в него будет устанавливаться приводная звездочка.
5. К полученной детали приложить направляющую шину и разметить местоположение фиксирующих болтов.
6. Высверлить два отверстия для болтов.
7. Установить болты в отверстии закрутить их гайками, прижав направляющее полотно. Для большей надежности рекомендуется приварить их головки к основанию адаптера.
8. Со стороны головок болтов установить ранее вырезанное металлическое кольцо и приварить его к основанию детали.
9. От металлической полосы отрезать две заготовки, которые в дальнейшем будут фиксировать адаптер и болгарку между собой.
10. В заготовках просверлить сквозные отверстия. Они должны соответствовать диаметрам фиксирующих отверстий на болгарке.
11.  Установить заготовки на соответствующие места на инструменте и приварить их к основанию адаптера.
12. Установить полученную заготовку на болгарку надежно затянув фиксирующие болты. После этого смонтировать направляющую шину, пильную цепь и приводной механизм на вал.
13. Из металлического листа вырезать полосу. Изогнув ее по контуру адаптера, приварить к основанию.

Посмотрев видео, можно ознакомиться с нюансами изготовления цепной насадки на болгарку и посмотреть ее применение на практике.

https://youtube.com/watch?v=ZnDkY1SR2Ys

Соблюдение правил безопасности и эксплуатации

Соблюдение правил эксплуатации циркулярки, а также мер защиты от различных повреждений, заключается в следующем:

1. Чтобы диск быстро не тупился, а двигатель болгарки не сгорел, рекомендуется установить систему из шкивов и ремня. Они устанавливаются на вал болгарки и пильного диска. Диски и ремень можно приобрести в магазине автозапчастей. Диск меньшего диаметра устанавливается на вал болгарки, а диск большего диаметра – на вал пильного круга.
2. Выключатель должен находиться на передней части станины сбоку, но не сверху.
3. Пила из болгарки своими руками должна включаться только тогда, когда стол надежно прикреплен к полу, а на диске есть защитный кожух.
4. Для создания циркулярки рекомендуется использовать болгарку с регулированием скорости вращения диска и мощностью двигателя не менее 1600 Вт.
5. Конструкция должна быть такой, чтобы была возможность подавать материал справа налево и в обратную сторону – для левшей.

Во время работы следует использовать средства для защиты глаз, не находиться на линии вращения режущего диска и не держать руки на расстоянии менее 20 см от него. Материал для распила нужно подавать не руками, а с помощью толкательного бруска.

Иметь дома весь ассортимент электрического инструмента слишком накладно. Например, циркулярка в домашних условиях требуется довольно редко. Распиловку досок можно произвести модернизированной болгаркой.

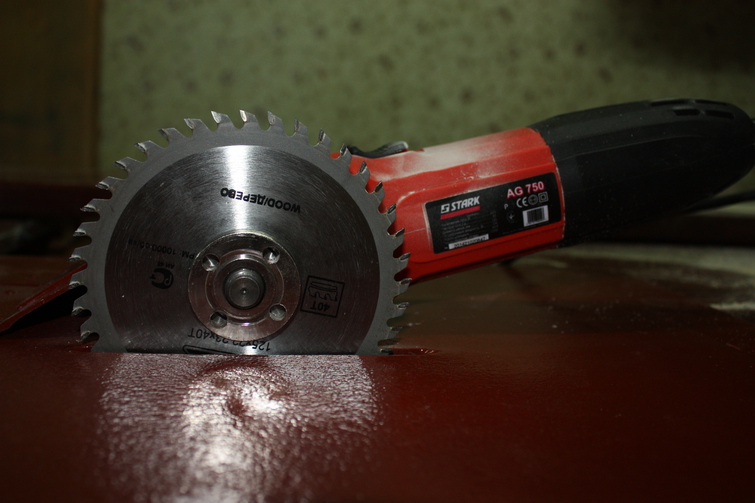

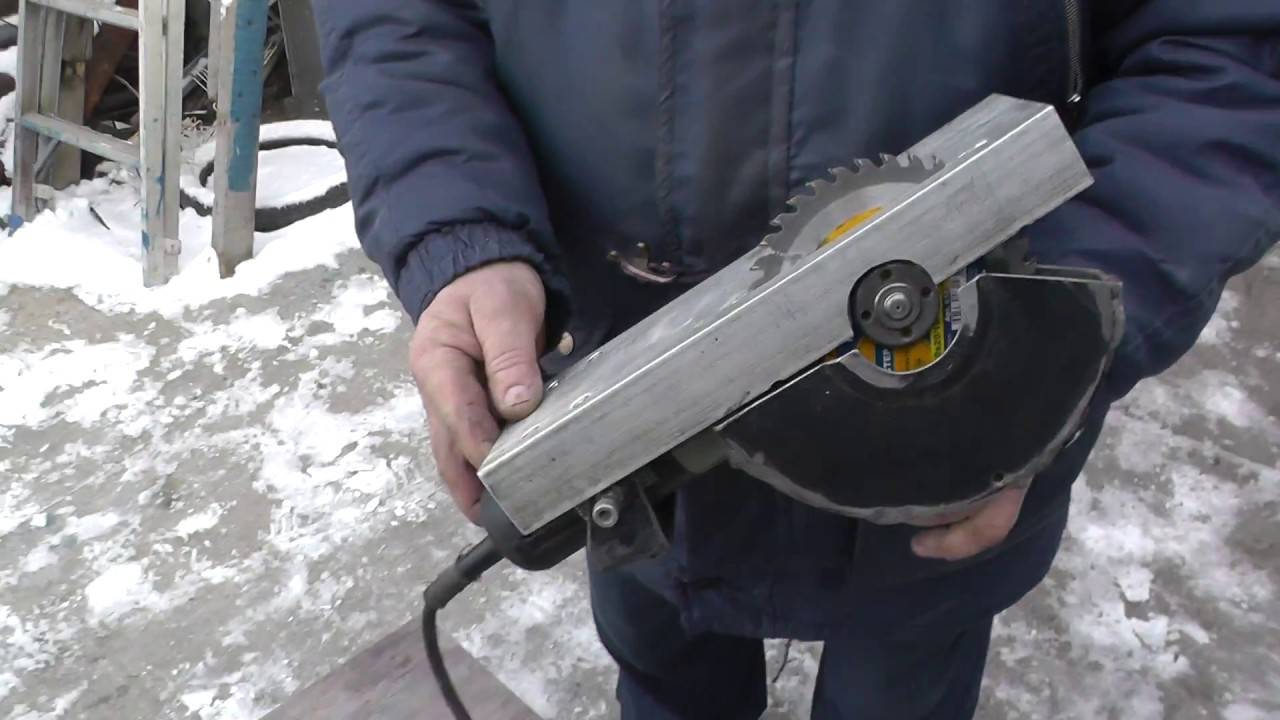

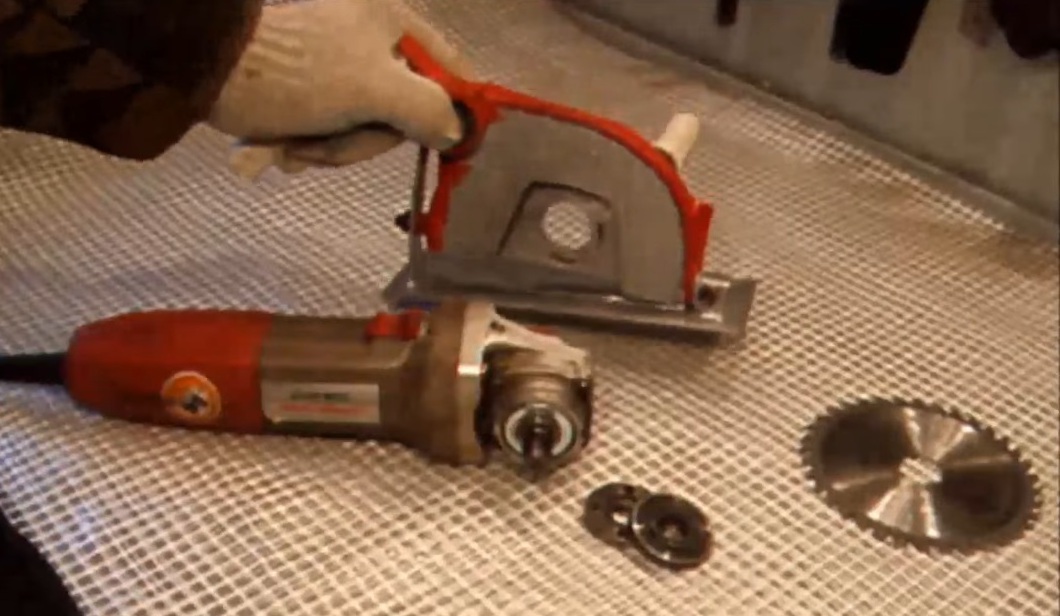

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска
, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

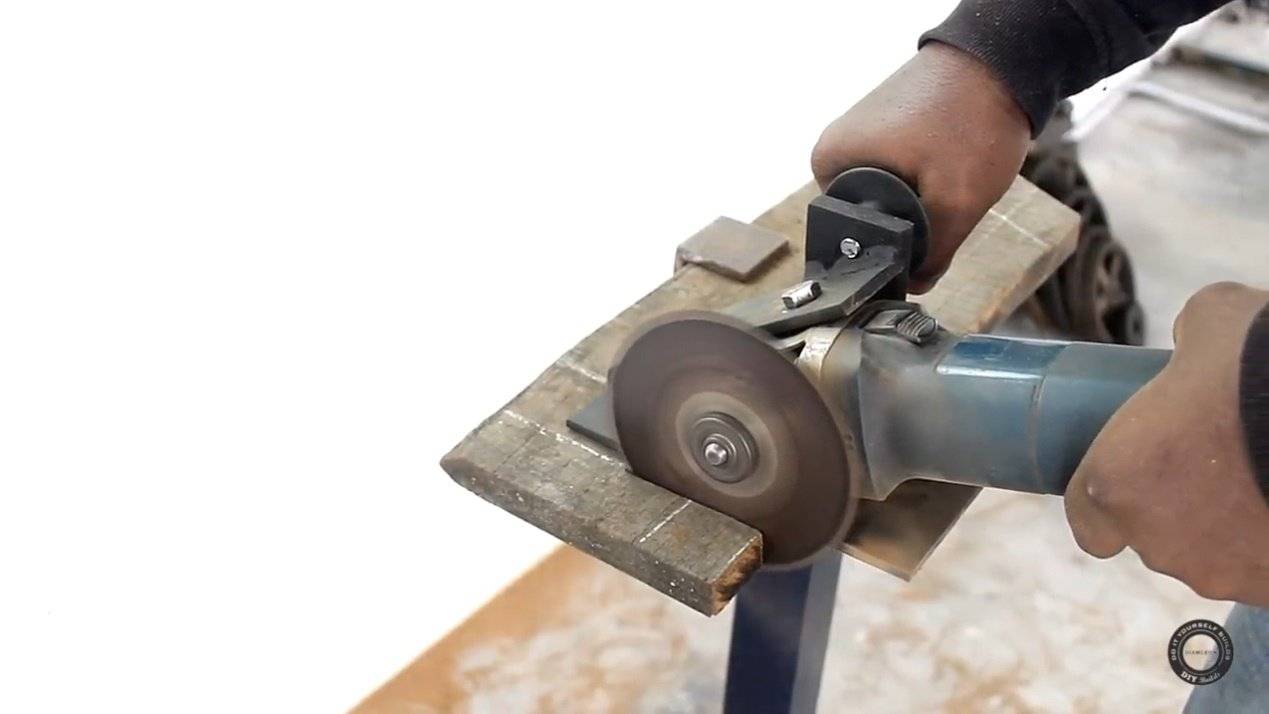

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

Меры безопасности при эксплуатации самодельной циркулярки

Прежде чем запускать самостоятельно изготовленную циркулярную пилу, стоит предпринять меры, которые позволят избежать травматизма. Если сконструирован ручной инструмент, кнопка его запуска должна располагаться подальше от вращающегося режущего диска. В случае со стационарной пилой столик, на котором располагается механическая часть, необходимо предварительно привинтить к полу.

При эксплуатации такого потенциально опасного приспособления, как самодельная циркулярная пила, необходимо соблюдать элементарную бдительность. Прежде всего, никогда не стоит располагаться на одной линии с вращающимся диском. Ведь последний может соскочить с вала при наборе критических оборотов. Также не следует слишком близко подносить к нему руки, которые должны находиться не ближе чем в 20 см от режущего элемента.

Здравствуйте, уважаемые моделисты! Я думаю, каждый сталкивался с проблемой изготовлением реек для своих проектов. Поэтому было решено построить циркуляру на базе болгарки. Идея не новая, в интернете уже написано множество стаей, ну разрешите и мне вставить свои пять копеек. Предупреждаю, что циркулярка (особенно сделанная своими руками) – это опасный инструмент! Я, как автор этой статьи, не несу ответственность за вашу жизнь и здоровье!!!

Для постройки этого агрегата нам понадобится:1) Болгарка (с максимальными оборотами – 10 000 об/мин)2) Диск 125мм для дерева (с оборотами – 10 000 об/мин)3) Листы металла толщиной 4 мм. и 2.5 мм.Обороты диска и болгарки должны совпадать, потому что при завышениях оборотах болгарки может диск разлететься, а при заниженных – рез не будет чистым.

Сначала из листа металла толщиной 4 мм (лучше брать 5мм) я вырезал «стол» размером 450мм. на 340мм. и вырез для диска. Потом примерял болгарку вместе с диском. Отметил где она будет крепится, просверлил отверстие и прикрутил ее болтом. Вторая точка фиксации находится на уголке (об этом неже).

Далее из листа металла 2.5 мм. выгнул уголки. После подгонки всей конструкции, она предварительно была собрана на болтах и гайках. Удостоверившись, что болгарка не болтается, а хорошо закреплена, болты и гайки были заменены на заклепки. Для изготовления закльопок были использованы советские шурупы для дерева. Толщина пропила 2.2 мм. Пилит чисто, результатом даволен)

А теперь немного об эксплуатации этого девайса. Первое, включение и выключение циркулярки производится с помощью выключателя на переноски (то есть при сборке надо включить болгарку и НЕ ЗАБЫВАТЬ ОБ ЭТОМ). Работа на ней должна длится не дольше 15-20 минут, чтобы болгарка не перегревалась. И самое главное соблюдайте технику безопасности!

Спасибо за внимание.С уважением Егор. P.S

Хочу всех поздравить с наступившим Новым Годом и пожелать удачи, счастья, здоровья и творческих успехов! И пусть в вашей жизни все будет все хорошо!)

P.S. Хочу всех поздравить с наступившим Новым Годом и пожелать удачи, счастья, здоровья и творческих успехов! И пусть в вашей жизни все будет все хорошо!)

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

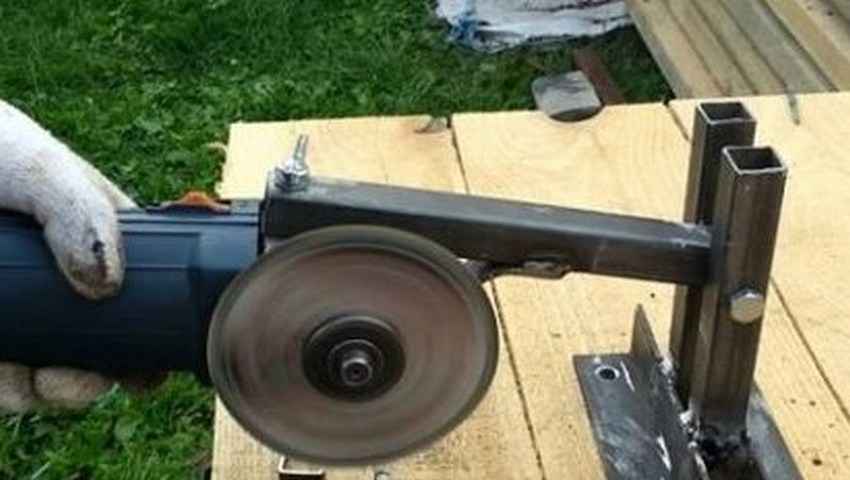

1. Для этого болгарку с диском по дереву закрепляют на поворотной планке
   перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток
   . С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух
   на диск можно использовать от любого электроинструмента подходящего размера.
4. Ближе к вертикальной опоре нужно закрепить упорный уголок
   . Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска
выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Циркулярные пилы Макита цена, отзывы, фото

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, Как сделать торцовочную

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, сделал торцовочную каретку.

Торцовочная пила своими руками.Стусло для циркулярки либо торцовка своими руками. — Продолжительность: Андрей Невашедело просмотров. Дерево является наиболее пользующимся популярностью материалом, который отлично поддается обработке. Хотя, для фиксированных углов можно будет и сделать отверстия. Торцовочная пила своими руками. Легче — на торцовочной каретке переворачиваешь доску и ещё раз проходишь. На базе ручной дисковой пилы была сделана торцовочная пила, которая очень хорошо проявила себя в вырезании серии кругов из ДСП.Стусло для циркулярки или торцовка своими руками.

Коль скоро же вы не рискуете собственноручно сооружать торцовочное устройство для бытового использования, и у вас в наличии имеется обыкновенная дисковая пила, на помощь придет специализированная подвижная каретка для циркулярки. Сбоку станка расположены органы управления: Различаются маятниковые употреблял ы также по размерам и типам используемых пил ьных дисков. Несмотря на наличие станины, это оборудование не считается стационарным, поскольку имеет возможность устанавливаться в всяком месте, перевозиться или же переноситься туда, где необходимо выполнять распил. Широкое применение при больших объёмах дел с досками, брусками и другими пиломатериалами из дерева либо композитных материалов на основе древесины, находят торцевые пилы. Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками. Конструкция торцовки идентична с дисковой пилой, установленной над трудящимся столом.Как сделать циркулярку своими руками из ручной дисковой пилы.

Тем не менее, мысли по стационарному креплению циркулярки даром не прошли, и как скоро замаячила необходимость в торцовке я принял решение попробовать сделать ее из ручной циркулярной пилы. Ответ на комментарий vgik-alex , написанный 2 года назад. Сбивается и скрепляется конфирмантами. Эксплуатировать их удобно в стационарном режиме. Торцевая пила по дереву: выбираем, настраиваем, делаем из болгарки и циркулярки.5 Если пила не включается — характерные неисправности и ремонт6 Из чего можно сделать электронную пилу своими руками.

А после обеда принял решение еще продвинуться в этом направлении и переоборудовал циркулярку в торцовку.Я сразу устроил оправки-шаблоны 90 и 45 градусов, по необходимости нарежу и на другие углы.Вся прелесть торцовочной пилы в продольной протяжке От задач находится в зависимости. Чаще всего семейные умельцы собирают торцовочную пилу из болгарки. ЗАЗ Хищный 2. Через отверстие в упоре вставлять штифт и потом отмечать упор под необходимым углом. Когда еще только предстоит брать, то это естественно очень хорошо. Торцовочная пила.О том, как сделать пилораму из болгарки, показано в этом видео: Интересные моменты использования самодельной циркулярки.

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, устроил торцовочную каретку. На официальном сайте — http: Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. Иногда появляется потребность изменить ширину доски или толщину бруска. При протяженности дуги, скажем, 80 мм, в центре упора ход станет в два раза меньше — 40 мм.

Чтобы можно было торцевать заготовки под определенным углом, в момент сборки торцовочная пила снабжается особыми ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от приятеля. У меня Зубр недорогая, вроде 5 тыс. Станина производится из регулируемых опор, металлического уголка и стоек от старенькой кровати. Приступая к сборке торцовочного станка своим руками необходимо быть готовым к тому, что при работе такой аппарат издает много шума, и это чуть ли не единственный его недостаток.

Просверлил шину совместно со столешницей. Распиловку досок можно произвести модернизированной болгаркой. У нас холодильник прослужил

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

• УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
• Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
• Сварочный аппарат для соединения металлических пластин
• Плиты ДСП
• Хомуты, а также крепежные соединения

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

• типом и мощностью двигателя, а также его расположением;
• типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
• наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
• наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;
• типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

• асинхронными;
• коллекторными;
• вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

• для обеспечения плавного пуска двигателя;
• для его торможения при отключении мотора;
• для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

• посадочный диаметр;
• наружный диаметр;
• число зубьев — чем оно больше, тем более качественным получится разрез;
• толщина диска;
• максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

При работе на таком станке следует учитывать, что мощность привода не предназначена для большой нагрузки. Поэтому вращающийся диск к поверхности распиливаемой детали нужно подводить плавно, разрез делать без сильного нажима.
