Направляющая шина для циркулярной пилы

Изготовление упоров для циркулярной пилы

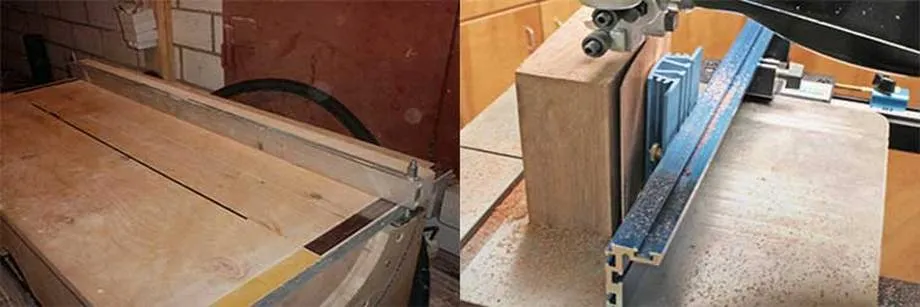

Параллельный упор

Параллельный упор – это конструкция, предназначенная для продольного распила заготовки необходимой ширины.

Как правило, входит в комплект почти каждой ручной дисковой пилы. Такая незамысловатая конструкция способна принести немалую пользу.

В заводских упорах есть недостаток: для безопасности он устанавливается на величину для распилов шириной менее 20–25 мм. Это сделано для того, чтобы упор не задевал защитный кожух пилы.

Проблема решается очень просто – нужно прикрепить деревянный брусок с помощью саморезов к параллельной планке упора. Таким образом, минимальная ширина резки не уменьшится, а возможности увеличатся.

Поперечно-угловой упор

Как можно понять по названию, этот упор используется для распила досок под углом 90°, а с модификацией и других углов, также упор используется для торцевания досок.

Первым делом прикрепите на станину лист фанеры толщиной 10 миллиметров. В нём сделайте пропил под диск циркулярной пилы, что крепится снизу, после закрепите на листе направляющий брусок высотой от 2 сантиметров и упор, перпендикулярный направляющему, что крепится с нижней стороны листа.

Лишнее отрезается, а обрабатываемый материал крепится струбцинами к основе (лишнее расстояние, что вы будете отрезать, подбирается индивидуально под вашу модель пилы).

Далее установите к упору брусок, он должен быть закреплён под углом 45° к направляющему бруску, и обрежьте часть листа под таким же углом. Таким образом, вы получите модифицированный упор для продольных распилов и распилов под углом 45° градусов.

Угол упора можно изменить на любой вам необходимый. А также вы можете изготовить транспортир для циркулярной пилы и установить его на основу. С ним будет легко делать распилы под любым углом, однако изготовить его будет непросто.

Седловой упор

Если необходимо нарезать много одинаковых брусков, то вам пригодится седловой упор, который также крайне эффективен при распиле толстых брусков.

Форма упора п-образная, а основанием служит доска толщиной 2,5 сантиметра, её ширина равна толщине бруса, что необходимо распилить. По бокам к доске крепятся боковины – куски фанеры толщиной по 1 сантиметру, их ширина должна быть больше, чем ширина распиливаемого бруса. Это нужно чтобы обеспечить опору площадке циркулярки до того, как диск соприкоснётся с бруском.

Принцип работы прост: седло надевается на брус, струбцинами седло прижимается к брусу и производится распил. Боковины используются как упор для площадки при резке.

Если брус слишком толстый и не хватает одного реза, то брус переворачивается и делается ещё один рез.

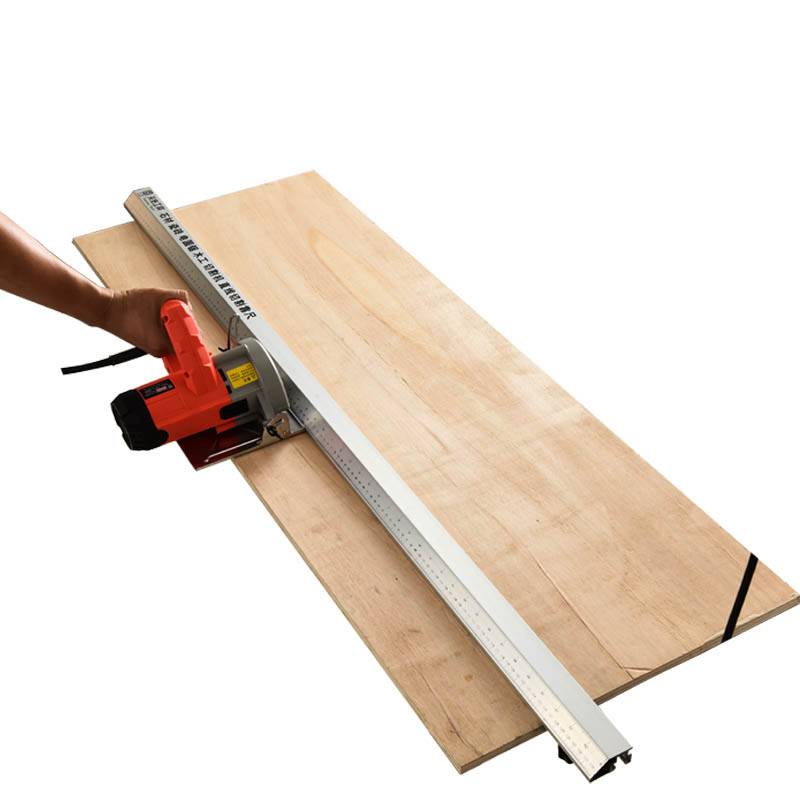

Направляющая шина

Для распила длинномерных и крупногабаритных листов пиломатериала используется направляющая шина для циркулярной пилы.

Основой шины выступает полоса из фанеры толщиной 0,8-1 сантиметра, её длина должна превышать длину листа, что будет разрезаться. Шина может быть как деревянной (15-20 миллиметровый брусок), так и металлической (металлический п-образный профиль).

К полосе шина крепится клеем или шурупами. С одной стороны необходимо оставить место для крепления к листу струбцин, а с другой стороны проводить распилы.

Кромочный упор

Кромочный упор – это приспособление для распила и параллельной кромке пиломатериала. Этот упор непрост в изготовлении своими руками. Начинающим, как и мастерам, советую для начала сделать его чертёж, дабы не ошибиться в изготовлении.

Кромочный упор идёт в комплекте с дисковой пилой. Обычно упор из набора малой длины, из-за этого распил может быть неровным на больших материалах.

Для изготовления кромочного упора большего размера вам необходимо для основы взять лист фанеры толщиной от 1,5 сантиметров, также из этого листа можно изготовить упорные планки.

Изготовление упора происходит в следующих действиях:

• В основании из фанеры делаются пазы под шпонки.
• Шпонки крепятся к упорной планке.
• Делается ещё один паз между пазами под шпонки, однако этот сквозной, он нужен для крепления самой упорной планки.
• В листе, что служит основанием, делается пропил под пильный диск циркулярной пилы.

Далее, поставьте по бокам планки-ограничители и специальные зажимы для крепления самой циркулярной пилы.

Принцип работы: упор устанавливается на материал, после чего нужно переместить упорную планку в пазах на необходимое для распила расстояние и прикрепить её через сквозной паз винтом.

По желанию можете закрепить кусок рулетки или линейку, это облегчит процесс разметки для распилов.

Рекомендую следующее видео, в котором автор изготавливает самодельный параллельный упор для циркулярной пилы:

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

• разметить линию отреза;
• зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
• отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Как видите, изготовить направляющие шины и другие разнообразные приспособления для дисковой пилы вполне можно самостоятельно. Способы их изготовления разные. Для некоторых из них нужно совсем немного времени и сил, для других же потребуется больше внимательности, навыков и дополнительных материалов. Но затраченные усилия впоследствии окупятся тем, что вы легко и с удовольствием будете выполнять аккуратный и точный распил изделий, экономя при этом время.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Самый простой вариант – упор для резки

Приспособление активно используется при распиле электролобзиком.

Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.

В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.

Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.

Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.

Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.

Популярное: Циркулярная пила своими руками – надежно, практично, дешево!

В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.

Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.

Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».

Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.

Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.

Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.

Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.

Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.

Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.

И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.

Функции направляющих шин

При использовании высокопроизводительного ручного электроинструмента всегда актуально стоит вопрос качества выполняемых работ. Высокое качество во многом зависит от профессионализма работающего с инструментом мастера. Поэтому кроме базовой комплектации большинства электрических циркулярных пил рекомендуется использовать дополнительные аксессуары. Эти приспособления облегчают работу и обеспечивают высокое качество работы, даже когда с ней работают новички.

Направляющая для циркулярной пилы обладает многими функциями, которые существенно облегчают работу с инструментом. В числе таких важных функций стоит отметить:

• обеспечение высокой точности при распиле материала большого размера;
• направляющая позволяет обеспечить правильный раскрой с высокой точностью;
• при работе с устройством можно выполнять не только распил по прямой линии, но и выполнение работ по выполнению криволинейного реза;
• заготовка при использовании направляющей легко и аккуратно режется как в продольном, так и поперечном направлении;
• с этим приспособлением легко обрабатывать заготовки под один стандарт;
• устройство дает возможность делать обработку нескольких заготовок по одному шаблону;
• работа с направляющей шиной обеспечивает высокую степень безопасности в работе.

Виды направляющих

Весь арсенал этого вида приспособлений можно классифицировать по нескольким признакам, обеспечивающих выполнение задач при обработке заготовок. Чаще всего деление на подвиды проводится в зависимости от той конструкции, что имеет направляющая шина. В зависимости от конструкции они бывают:

• двусторонние;
• односторонние;
• симметричные и асимметричные.

Кроме своей конструкции они могут разделяться по таким признакам:

• В зависимости от конструкции циркулярной пилы, ее режущего органа, дополнительных функций инструмента – рельсового типа, плоские шины, с уголковыми упорами, с роликовой кареткой.
• По размерам – короткие 0,8-1,1 метра, средней длины до 1,4-1,8 метра, длинные свыше 1,8 метров.
• Наличие дополнительных устройств и функций, расширяющих возможности работы — линейка для ручной циркулярной пилы, устройство для криволинейного реза, ограничитель.
• Материал изготовления – алюминий, пластик, металл, дерево.
• Наличие съемных дополнительных устройств – транспортира, ограничителей, сменных шин, направляющих, фиксаторов.

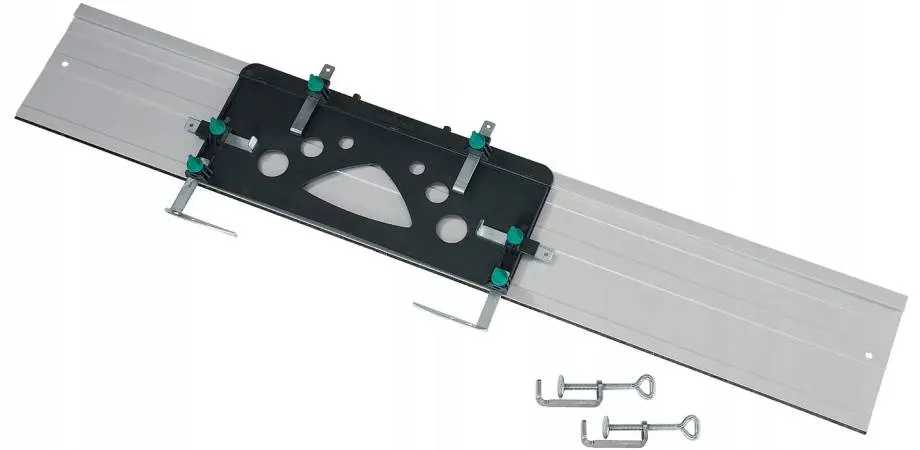

Направляющие шины, как правило, изготовители разрабатывают под свою линейку циркулярных пил, поэтому, вполне возможно, что приобрести приспособление для конкретной модели циркулярки в обычном магазине и не получиться. Что касается универсальных направляющих, то при их использовании количество операций обычно сводится к минимуму – раскрой материала и обработка торцов. Для того чтобы работать с криволинейными линиями или делать пропил строго определенной длины придется использовать специальные фирменные направляющие или попытаться изготовить их самостоятельно.

Направляющая шина для циркулярной пилы своими руками

Главной целью является изготовление геометрически правильного инструмента своими руками. Все хотят сделать надежную и удобную шину, потратив малое количество времени.

Направляющая шина для дисковой пилы своими руками

Сделать хорошую направляющую шину из ламината, который является наиболее доступным и простым материалом, очень просто. Следует следовать следующей инструкции:

1. отрезается несколько кусков ламината с одинаковой длиной строго по линейке, к примеру, по 60 сантиметров;
2. оба куска фрезеруются по одной кромке;
3. при помощи саморезов необходимо закрепить их на рабочей поверхности, собранной из такого же материала;
4. размер паза сверяется при помощи стандартного листа бумаги толщиной около 0,1 мм. В эту конструкцию необходимо вставить лист бумаги и хорошо закрепить;
5. самодельная направляющая закрепляется на подошве дисковой пилы при помощи специального крепления, предназначенного для бокового упора. Стоит сделать специализированное отверстие в корпусе инструмента в случае, когда окончен срок гарантии и его не очень жалко.

Применяя такую каретку, необходимо как можно дальше выдвинуть ее перед дисковой пилой. Выступ подошвы обязан на пару сантиметров заступать на самодельную шину. Нужно взять специальный диск для распила ламината и уже на месте отпилить края шин так, чтобы они полностью соответствовали разметке.

Подобное изделие совсем немного способно съесть глубину резки, но довольно удобное в работе и легко изготавливается своими руками.

Самодельная направляющая шина для дисковой пилы

Стоит рассмотреть в качестве основы для направляющей обычное правило для строительства. Идеально сможет подойти модель со специальными ручками, перемещающимися по маленькому желобку.

Процесс изготовления направляющей для дисковой пилы своими руками следующий:

1. демонтируется рукоятка и вместо нее необходимо подобрать хорошо фиксирующиеся струбцины с пружинистыми ручками. Существуют правила со съемными узлами, которые идеально подойдут для этой цели. Демонтировав ее, струбцина при помощи специального переходника закрепляется на правиле;
2. специальные переходники необходимо изготовить своими руками из полипропилена на станке с фрезами. Нужно добиться деталей, которые будут соответствовать чертежу и довольно плотно вставляться в паз для ручки;
3. в основании переходников нужно сделать отверстия и при помощи винтов закрепить струбцины;
4. самодельная каретка ложится на поверхность материала пазом вниз и при помощи струбцин снизу хорошо закрепляется. Тормозить движение дисковой пилы сверху будет нечем — там не будет деталей изделия. Главное условие — выбор длины: необходима максимально возможная длина.

Самодельная направляющая шина для ручной циркулярной пилы

Чтобы получить наиболее точный рез ручной циркуляркой, нужно выполнить очень важное условие. Край основы электрического инструмента, прилегающего к шине, обязан быть совершенно ровным

Заводские аппараты с литыми основаниями обладают подобным свойством с самого начала. Это невозможно сказать о дешевых моделях оснований. Стоит предложить дополнительный вариант шины под названием рельса.

Циркулярка способна передвигаться по ней, при этом не упираясь в направляющую шину. Заметно понижается усилие, которое нужно для толкания инструмента. Чтобы сделать рельсу, нужен профиль из алюминия. Надо взять несколько отрезков различного сечения. Маленький профиль необходимо вставить в большой отрезок.

Порядок сборки направляющей рельсы своими руками следующий:

• берется лист фанеры и при помощи винтов закрепляется большая направляющая. Нужно сточить головки крепежных материалов заподлицо;
• нужно плотно приставить с обеих сторон направляющей по полосе куски фанеры и хорошо их закрепить. Заменить фанеру можно любым материалом;
• обрезаются лишние остатки по ширине. Самодельная рельса считается готовой.

Далее нужно подготовить циркулярку следующим образом:

• вставляем меньший профиль в рельс и снимаем высоту оснований так, чтобы он располагался заподлицо;
• закрепляем вырезанный профиль к основанию пилы параллельно режущему диску;
• размещаем циркулярную пилу на самодельной каретке. Для этого в рельс вставляем профиль. Включаем пилу, отпиливаем лишнюю полоса по ширине.

Таким образом, довольно просто изготовить направляющую шину своими руками. Дополнительно смогут в этом помочь многочисленные видео и чертежи, которые можно найти в сети.

Как сделать самодельные приспособления для циркулярной пилы?

Материалы и инструменты, которые понадобятся:

1. Текстолит или фанера.
2. Шурупы с потайными головками.
3. Опорные бруски.
4. Струбцины.
5. Двухсторонний скотч.
6. Оргалит.
7. Силиконовый спрей.
8. Алюминиевые уголки.
9. Парафин.
10. ДВП.

Изготовление направляющей

Фанерный лист, который имеет ровные по длине заводские грани, может быть использован для изготовления направляющей шины. Для этого надо от листа отрезать полоску шириной, равной максимально возможной ширине циркулярной пилы. К получившемуся значению нужно добавить 20 см. Длина данного листа должна быть немного больше максимальной длины материала.

Прежде всего нужно отступить 6-7 см от заводской кромки на подготовленном куске фанеры и отрезать полосу. Эта полоска будет линейкой, вдоль которой будет перемещаться станина пилы подобного типа. Часть отрезанного листа фанеры, которая осталась, послужит основанием, на котором будет закрепляться линейка. Вдоль линейки перемещается пила в процессе резки.

Важно позаботиться о том, чтобы высота линейки равнялась толщине станины пилы. Схема сборки циркулярной пилы. Схема сборки циркулярной пилы

Схема сборки циркулярной пилы.

Далее понадобится установить линейку на основание. Она закрепляется на расстоянии 10 см от края. Расстояние может быть и меньше, однако оно должно быть достаточным для использования струбцин.

Заводская грань обязательно должна направляться в сторону, где будет производиться резка. Направляющая приклеивается к основанию и дополнительно крепится шурупами.

В конце нужно удалить лишнюю часть основания. Это можно сделать с помощью использования циркулярной пилы. Изготовленная грань на основании будет такой же ровной по длине, как и грань фанерного листа на линейке.

С подобной направляющей очень просто работать. Основание с линейкой закрепляется на заготовке, к примеру, на ДСП. Закреплять можно с помощью использования нескольких вариантов. В первом способе отрезаемая часть листа будет располагаться со стороны диска пилы, во втором способе – под основанием, на котором закрепляется направляющая линейка.

По длине листа делается 2 метки со стороны, которая соответствует указанным способам резки, на расстоянии, где располагается рез. Расстояние между метками должно быть максимальным

При этом важно учитывать толщину диска.По двум меткам устанавливается основание линейки и закрепляется струбцинами. Глубина губок струбцины должна обеспечивать их монтаж так, чтобы в конце реза пила могла свободно выйти за пределы листа. Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно

Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м

Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно. Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м.

Подобные приспособления подойдут исключительно для работы с материалами, имеющими большую ширину и длину. Разрезать доску на ровные брусья данной конструкции невозможно.

Конструкции для циркулярной пилы, которые помогут сделать точный распил

Если диск пилы подобного типа будет оставлять на краях распила рваные волокна и сколы, то можно попробовать изготовить конструкцию для получения нулевого зазора. Понадобится вырезать кусок твердого оргалита, который имеет толщину 6 мм. Далее нужно отвести диск, поднять защитный кожух и приклеить к основанию отрезанный кусок. Сделать это можно с помощью использования двухстороннего скотча. Далее включается пила и диск медленно погружается в твердый оргалит, чтобы была возможность получить пропил с нулевым зазором.

Можно сделать и специальный шаблон. Если изготовить шаблон, то можно будет производить точные распилы в любом месте. Конструкция, предназначается для досок шириной 15 см, но нетрудно подогнать приспособление под любые размеры или углы.

https://www.youtube.com/watch?v=7sWCaSTCox8

Конструкция изготавливается с маленьким припуском, после чего прижимается пила к упору и удаляется край основания до конечной длины. Удаленный край конструкции определяет линию, по которой пила подобного типа будет производить пропил. На доску метка ставится в том месте, где нужно ее отпилить. Далее нужно прижать нижний упор изделия к кромке материала и выровнять край основания по метке распила. Проводя инструмент через конструкцию, можно будет нарезать доски с высокой точностью.

Торцевые приспособления

Распилы на торцевых или кромочных поверхностях материала представляют собой отдельную и достаточно сложную задачу. Для выполнения реза на этих поверхностях необходимо создать дополнительные поверхности для устойчивой опоры циркулярной пилы.

В этом случае приспособление будет представлять собой две широкие рейки, соединенные между собой под углом 90° при помощи саморезов. Соединение дополнительно усиливается уголками. В рейках должны быть предусмотрены пазы для движения пильного диска. Для выполнения реза необходимо изготовить два таких приспособления. Процесс работы происходит следующим образом:

• приспособления устанавливаются так, чтобы линия разметки на материале совпадала с пазом для движения пильного диска;
• производится выравнивание кромки материала и опорной поверхности приспособлений;
• устанавливаются струбцины, фиксирующие приспособления для устойчивой и безопасной работы.

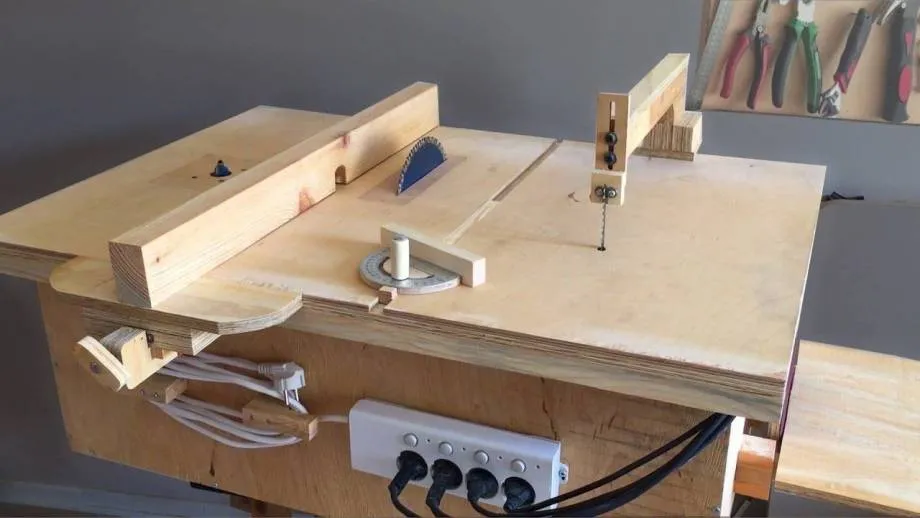

Ручная дисковая пила при наличии конструктивной возможности может быть превращена в отрезной круглопильный станок. Для этого пила переворачивается и с помощью систем крепления устанавливается в поверхность стола так, чтобы пильный диск проходил сквозь столешницу.

Способы крепления, материал и габариты столешницы каждый мастер, взявшийся за такую модернизацию, подбирает исходя из стоящих перед ним задач и имеющихся возможностей. В общих чертах все узлы такого приспособления должны удовлетворять требованиям прочности и надежности. Столешница должна быть плоской и ровной, иметь габариты, достаточные для безопасной обработки деталей. Обязательным требованием является наличие легкого доступа к выключателю. Недопустимо использование вместо рамы для дисковой пилы крепления струбцинами к поверхности верстака или зажим в слесарных тисках.

Ненадлежащее использование циркульной пилы является источником повышенной травмоопасности. Причем травмы, которые можно получить при работе с этим инструментом, иногда бывают очень и очень серьезные

Поэтому очень важно надежно закреплять как обрабатываемые материалы, так и приспособления, исключая малейшую возможность неконтролируемого хода инструмента

Как пользоваться направляющей для циркулярной пилы?

Для выполнения возложенных на шину функций необходимо выполнять следующие правила.

1. Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
2. Проверить надёжность существующей системы крепления.
3. Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
4. Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
5. Закрепить к основе или заготовке.
6. Плотно прижать пилу к поверхности шины.

Использование шины для циркулярки

Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.
