Варианты изготовления снегоуборщика из двигателей от разных бензопил
Разные бензопилы комплектуются разными между собой моторами. В связи с этим, при сборке снегоуборщика изготовителю потребуется внести в ее устройство те, или иные изменения. Рассмотрим их на примере тех бензопил, двигатели от которых чаще всего используются для изготовления самодельной техники.
Снегоуборщик из бензопилы Дружба
Чтобы собираемая самоделка получилась надежной и сбалансированной, перед ее сборкой потребуется изучить схемы. Чертежи должны подсказать изготовителю правильный порядок действий и методы монтажа узлов в общее устройство снегоочистителя.
Двигатель от бензопилы Дружба выделяется высокой мощностью, поэтому, в отличие от импортных пил, во время работы он достаточно сильно вибрирует и шумит. Чтобы сделать эксплуатацию снегоуборщика из бензопилы Дружба более удобной, во время установи мотора между рамой и двигателем потребуется установить толстый кусок резины. Он значительно снизит вибрацию на раму и на рукоятку оператора.
Чтобы снизить шум при постоянной работе самодельного снегоуборщика, встроенный в него двигатель потребуется оборудовать глушителем. Для этого нужно взять металлическую цельную трубу, которая должна быть прикреплена к мотору болтами или приварена. Внутрь металлической трубы необходимо установить резиновую прокладку, также сложенную в форме трубы.
Снегоуборщик из бензопилы Урал
Как и пилы Дружба, садовые цепные инструменты марки Урал обладают повышенным запасом крутящего момента и тяги. Поэтому, собирая снегоуборщик из бензопилы Урал, можно заранее начертить схему крупногабаритной машины с широким объемным ковшом и мощным шнековым механизмом.
Основой снегоуборщика будет служить рама, состоящая из трех, а не из двух продольных труб. Дополнительная труба нужна для более высокой устойчивости машины на участках с подъемами и уклонами. В задней части рамы нужно приварить 3 поперечные узкие стальные пластины, толщиной не менее 5 мм. Поверх труб нужно установить двигатель, и закрепить его 5–6 мощными болтами.
С колесами и шнеком мотор должен быть связан посредством цепного привода. Для его монтажа потребуются 2 крупные звездочки. Во время интенсивной работы снегоуборщика из используемой бензопилы они должны быть смазанными, иначе детали быстро нагреются и треснут.
Для работы самодельной машины потребуется мощный шнек, состоящий из вала, диаметром от 5 до 7 мм, а также 4 винтовые пластины. Они должны быть расположены на валу параллельно друг к другу, и непосредственно смотреть в центр ковша. Для сварки ковша необходимы 2 боковины и полукруг из оцинкованной стали.
После сборки снегоуборщика все его металлические элементы нужно покрасить, чтобы защитить их от коррозии.
Снегоуборщик из бензопилы Штиль
Машина из бензопилы немецкого бренда получиться малогабаритной и достаточно маневренной. Перед тем, как начать ее сборку, потребуется внимательно изучить чертежи, в которых будут указаны размеры деталей и их расположение в общем устройстве снегоочистителя.
Роль основы снегоуборщик из бензопилы будет играть крепкая металлическая рама. В ее задней части должен крепиться мотор, под которым необходимо предварительно установить и закрепить резину, толщиной 5 мм. Между двумя продольными трубами рамы нужно провести цепной привод, под которым к трубам потребуется приварить пластину оцинкованной стали.
Далее необходимо сварить заборный ковш. Для снегоуборщика из бытовой бензопилы Штиль размеры ковша не должны превышать 60×50 см в ширину и высоту соответственно. Внутрь ковша крепиться шнек, состоящий из 65-сантиметрового вала и расположенных на нем винтовых пластин.
Готовый снегоуборщик из бензопилы Штиль сможет убирать сухой и налипающий снег, а также расчищать сугробы, высотой до 50 см.
Генератор электрической энергии с ДВС от бензопилы
Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.
На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:
- бензиновая пила;
- передаточный редуктор;
- приводной ремень;
- планка для натяжения;
- электрический генератор;
- панель управления;
- зажимы;
- упор пилы;
- крепежная гайка (предназначена для присоединения к раме редуктора);
- ведущий шкив.
Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока (например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.
Бензопила как основа мотора для лодки
Система лодочного двигателя довольно проста, но для того, чтобы исключить лишние расходы на дорогостоящий вариант, всегда можно оборудовать простой в эксплуатации лодочный мотор из бензопилы.
Легкость монтажа заключается в первую очередь в отсутствии трансмиссии. Все, что потребуется для установки мотора от пилы на лодку – это соединить винт лодки с двигателем посредством монтажа особого переходника, призванного передавать крутящий момент.
Правильный крепеж такого двигателя к лодке должен проходить с учетом установки гребного вала под небольшим уклоном к воде.
Такая конструкция станет настоящим подарком для любителей рыбалки и обеспечит экономичный расход топлива наряду с достаточной мощностью работы и скоростью передвижения по воде.
Лодочный мотор из бензопилы — видео. Подробности изготовления и демонстрация применения.
Бензопила для летательного аппарата
Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире – самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.
С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету – самоделке.
Приступаем к креплению бура
Конечно, как и мотор, дрель должна быть жестко закреплена. Но это сделать намного проще. Чтобы исправить это, можно взять шланг и таким шлангом соединить редуктор и дрель, а затем зафиксировать эти соединения. Большим преимуществом этой конструкции является то, что сверло можно заменить при необходимости (например, вам может потребоваться просверлить отверстие другого размера).
Также можно попробовать сделать «продвинутое» сверло, в котором будет возможность не только горизонтального бурения, но и вертикального. Для этого потребуется еще одна рама (металлическая труба) с приваренным отрезком вертикальной трубы.
К корпусу, который был изготовлен в первую очередь, необходимо приварить побольше металлических колец. Эти кольца должны без зазоров входить в подседельную трубу. Теперь вся обновленная конструкция размещается на бурильной трубе. Можно начинать сверление.
Такая «продвинутая» дрель имеет два преимущества: во-первых, становится возможным вертикальное бурение, а во-вторых, бурение становится намного удобнее. Однако есть и два недостатка: во-первых, она становится тяжелее, а во-вторых, при очень глубоком сверлении бурильная труба будет мешать.
Второй минус можно устранить, сделав направляющую трубку сверла из деталей, выступающих друг от друга. Разумеется, между этими частями не должно быть зазора, но они должны переходить друг в друга. Да и конструкция станет еще тяжелее.
Вы также можете сделать возможным пробивать под определенным углом. Но необходимость в таком сверлении возникает настолько редко, что об этой проблеме лучше специально не задумываться.
Какую бензопилу можно использовать для переделки
Для изготовления портативной самодельной пилорамы применяются бензиновые пилы советского производства, отличающиеся повышенной прочностью корпуса из алюминиевых сплавов. Установки серии «Дружба» или «Урал» оборудованы моторами мощностью 4-5 л. с., которой достаточно для распиловки бревен длиной до 5-6 м. Также используются китайские копии пил «Штиль» или «Хускварна», с низкой стоимостью и рабочим органом длиной до 550 мм, позволяющим пилить твердые породы древа.
Для разделки бревен на отрезки применяется бензиновая пилорама с установкой дискового или ленточного механизма. Недостатком конструкции является образование большого количества опилок, разлетающихся вокруг рабочей зоны. Двигатели внутреннего сгорания оснащаются принудительным зажиганием, для повышения безопасности эксплуатации рекомендуется вывести аварийный выключатель в зону расположения оператора. При возникновении чрезвычайной ситуации человек останавливает работу мотора нажатием на кнопку.
Приспособления для заточки цепи
Неважно, какая у вас в наличии бензопила самодельная или заводская, — чтобы она пилила дрова как по маслу, необходимо регулярно затачивать цепь. Для этого можно использовать различные вспомогательные приспособления

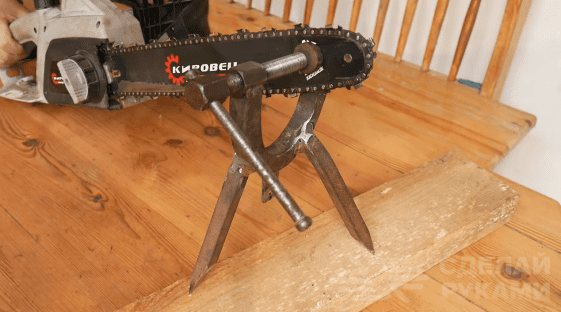

Например, для удобства заточки цепи мы рекомендуем воспользоваться довольно простым в изготовлении приспособлением — самодельной подставкой со струбциной для фиксации шины.
Данная струбцина для бензопилы имеет U-образную форму, а концы ножек — заостренные. Это дает возможность использовать приспособу даже в походных условиях, установив ее в удобном для вас месте.
Также рекомендуем прочитать, как сделать своими руками приспособление для заточки цепи, которое можно использовать как в домашней мастерской/гараже, так и на улице.
Для изготовления данной самоделки потребуется минимум материалов: полосы металла разной ширины, гайки и резьбовые шпильки. Инструмент потребуется стандартный: дрель, УШМ, сварка.
Ленточная пилорама своими руками из бензопилы
Помимо классического способа разделки бревен с помощью пилящего элемента бензопилы, существует иной механизм. Мотор используется только в качестве привода, а резка заготовки происходит ленточной пилой.
Ленточные пилорамы давно используются на лесопилках. Их преимущество – высокое качество среза (по сравнению с бензопилой), и меньшая толщина распила. На толстом бревне экономия древесины может достигать 10 см толщины. А это пара полноценных досок. Поэтому самодельщики часто применяют именно эту конструкцию.
Принцип действия такой же, как на пилораме из бензопилы с подвижной кареткой, установленной на стационарных рельсах. Добавляются лишь два автомобильных колеса, на одно из которых подается цепной или ременный привод от силовой установки. Между колес натягивается ленточная пила, и автономное разделочное устройство готово.
Все представленные конструкции прошли многолетнее опробование на домашних и коммерческих лесопилках.
Смотрите видео: пилорама из бензопилы своими руками. Для домашнего использования, если очень нужно распустить бревно на доски, самый подходящий вариант, рама из квадратных труб и не самая мощная бензопила Партнер.
Пилорама из бензопилы своими руками – поэтапное руководство к действию
Любое такое мероприятие необходимо начинать, четко понимая, для чего оно затевается. От этого и будет зависеть тот тип конструкции, который использовать будет наиболее целесообразно. Для домашних работ лучше предприниматься за выполнение стационарной пилорамы, заранее продумав площадку или место (в гараже, сарае, на заднем дворе), где она будет располагаться.
https://youtube.com/watch?v=WwX-NoUSksk
Дальнейшие работы рассмотрим в логической последовательности:
Изготовление чертежей, которые максимально отразят технологическую точность и будут гарантировать высокий уровень безопасности будущего прибора для окружающих;
Подготовить комплект необходимых расходных материалов, из которых впоследствии и будут собираться все основные рабочие элементы пилорамы. В него обязательно входят:
электросварка и набор электродов;
бензиновая пила;
шины и цепные полотна, диаметр которых необходимо регулировать индивидуально, исходя из особенностей работы;
металлический уголок (сожно заменить на квадрат-трубу);
направляющие;
роликовые механизмы;
прочный, желательно металлический тросик;
комплект подшипников.
При желании несущую раму можно усилить рельсами, поэтому набор материалов, приведенный выше, поддается корректировке и дополнению.
Начинаем изготавливать основание (ведущую раму). Для этого понадобятся уголки 5 х 10 см и рельсы. Их соединение должно производится строго под прямыми углами и параллельно той поверхности, на которую они будут устанавливаться
Для наиболее точной регулировки стоит воспользоваться обычным строительным уровнем.
Следуя инструкции чертежа, по всему основанию проделываются отверстия, диаметр которых не должен превышать 1,5 см.
Исходя из количества отверстий, делаются стяжки болтовыми креплениями.
Из металлических труб сваривают опорные стойки, на которые будет агрегироваться рама, зазор между которыми не должен превышать 1 метра.
Чтобы усилить эти крепления, образовавшие раскосы усиливают сварным металлом.
После того, как базис конструкции полностью сделан, стоит переходить к следующему немаловажному моменту – подвижной каретке. Для этого, снизу металлического или стального листа с большой толщиной закрепляется уголок 4 х см, после чего устанавливаются ролики ли подшипники
Для закрепления лучше применять сварку.
Вверху этого листа снова необходимо приварить металлическую основу для встраивания бензопилы. Ей может стать квадрат-труба, уголок или любое металлическое изделие, имеющееся под рукой.
На завершальной стадии домашнего производства пилорамы осталось подготовить ту часть, где будет закрепляться бревно и деревянная заготовка. После выбора оптимальной высоты фиксируются мобильные узлы – трубы, а так же шланги.
В принципе, если разобраться, достаточно несложно и не на столько затратно по сравнению с приобретением заводской пилорамы.
Чем еще можно дополнить представленную конструкторскую схему? Вариантов много, однако, чаще всего надстраивают именно механизм, который отвечает за управление заданной толщиной распиловки. Для этого к сварному основанию приспосабливаются контргайки, посредством затягивания которых и выбирает нужная в данном случае толщина распускаемых досок.
Какую пилу выбрать?

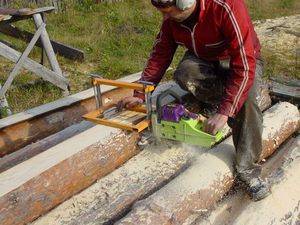

Все ручные бензопилы в основном предназначены для поперечной резки. В этом случае режим работы с максимальной нагрузкой можно рассматривать в краткосрочной перспективе. Самое толстое бревно редко превышает диаметр 0,7-0,9 м, а поперечный пропил делается в короткие сроки. Кроме того, двигатель внутреннего сгорания какое-то время остывает, работает на холостом ходу или заглушен.
При продольном распиле необходимо пропилить до 6 М. В этом случае бензопила работает при максимальной нагрузке достаточно длительное время. По этой причине на такие пилорамы подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.
Мощность ДВС должна быть 5 л.с и выше. В качестве исключения по мощности можно использовать старые бензопилы советского производства. Например, «Дружба-2» (3 БМ), «Дружба-4», 4 БМ и другие модели. Это прочные агрегаты, чрезвычайно простые в ремонте и обслуживании, которые когда-то широко использовались в промышленных лесозаготовках. То же касается и бензопил советской марки «Урал».

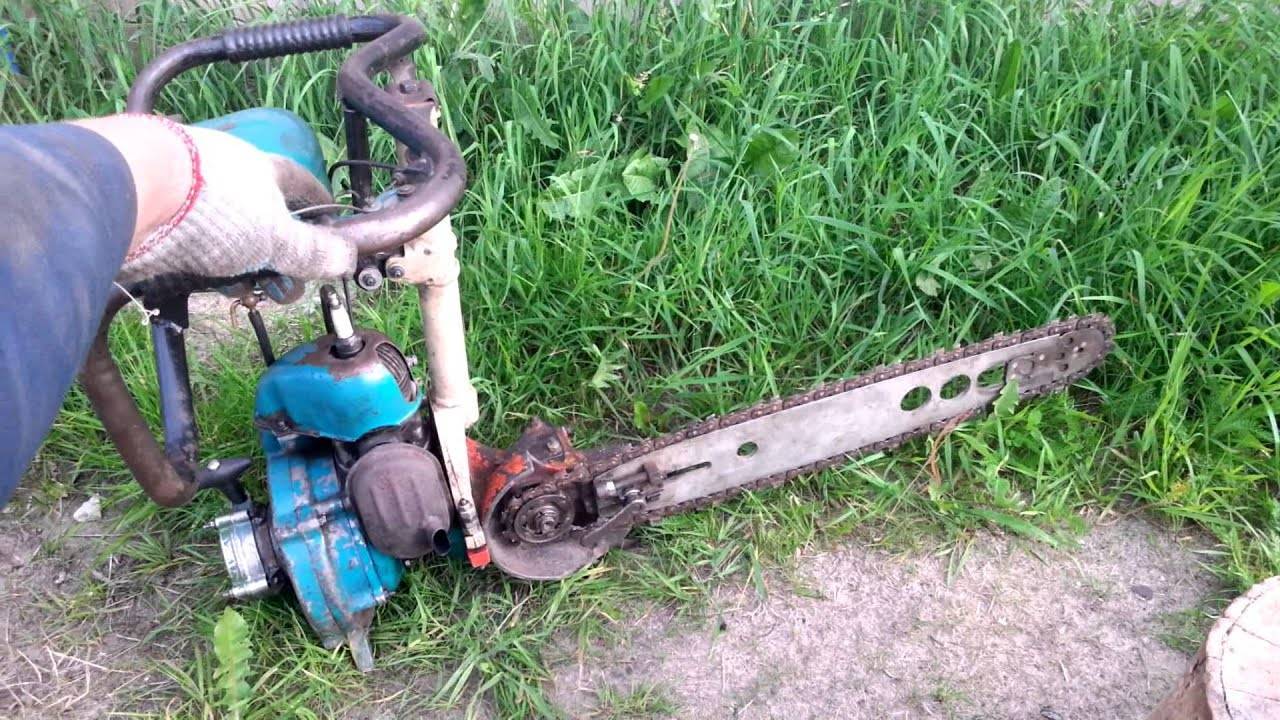

Пилу Урал часто используют для изготовления пилорамы своими руками, особенно в домашних условиях — это недорого и практично.
Большой недостаток советских бензопил — их большой вес. Но только при использовании на лесопилках вес не имеет значения, пилы неподвижны, и вам не нужно держать их в руке.
Из современных бензопил можно порекомендовать «Штиль», «Husqvarna» профессионально и оригинально».
Снегоходы
Снегоходы можно сделать в двух принципиально разных исполнениях. В одном случае в качестве движителя применяется воздушный винт (пропеллер), и снегоход называется «аэросани». Он устанавливается на три лыжи. Конечно, это будет игрушка для катания по ровным гладким поверхностям, например по замёрзшему пруду. Для получения более или менее нормальной тяги нужно вращать воздушный винт со скоростью примерно 3 000-5 000 оборотов в минуту. В зависимости от скорости самого двигателя пилы, вполне возможно, для повышения скорости вращения пропеллера придётся устраивать цепной редуктор. Управление по курсу осуществляется поворотом передней лыжи. Сюда можно применить детали передней вилки и руль велосипеда.
ФОТО: nzmetallspb.ruАэросани
В другом случае движителем будет рифлёное колесо, или гусеница, и снегоход получит название «снегокат». Гусеничный движитель придётся сконструировать самому. Для изготовления самой гусеницы можно использовать остатки старого конвейерного полотна. Рулевое управление также можно сделать на базе велосипедного или взять от детской педальной машины.
ФОТО: nzmetallspb.ruСнегокат
В обоих случаях снегоходы следует оснастить механизмами управления газом, тормозом, освещением, звуковой сигнализацией.
Какие самоделки из бензопилы можно сделать?
Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.
Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.
Вообще, все самоделки из бензопилы, можно разделить на две большие группы:
- В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
- Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.
Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.
Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:
- Мощный лодочный двигатель;
- Бензиновую болгарку;
- Пилораму;
- Мотокультиватор;
- Газонокосилку.
Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:
- Мопед, если установить бензопилу на велосипед;
- Снегоход и аэросани;
- Снегоуборщик;
- Квадроцикл;
- Самокат.
Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.
Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

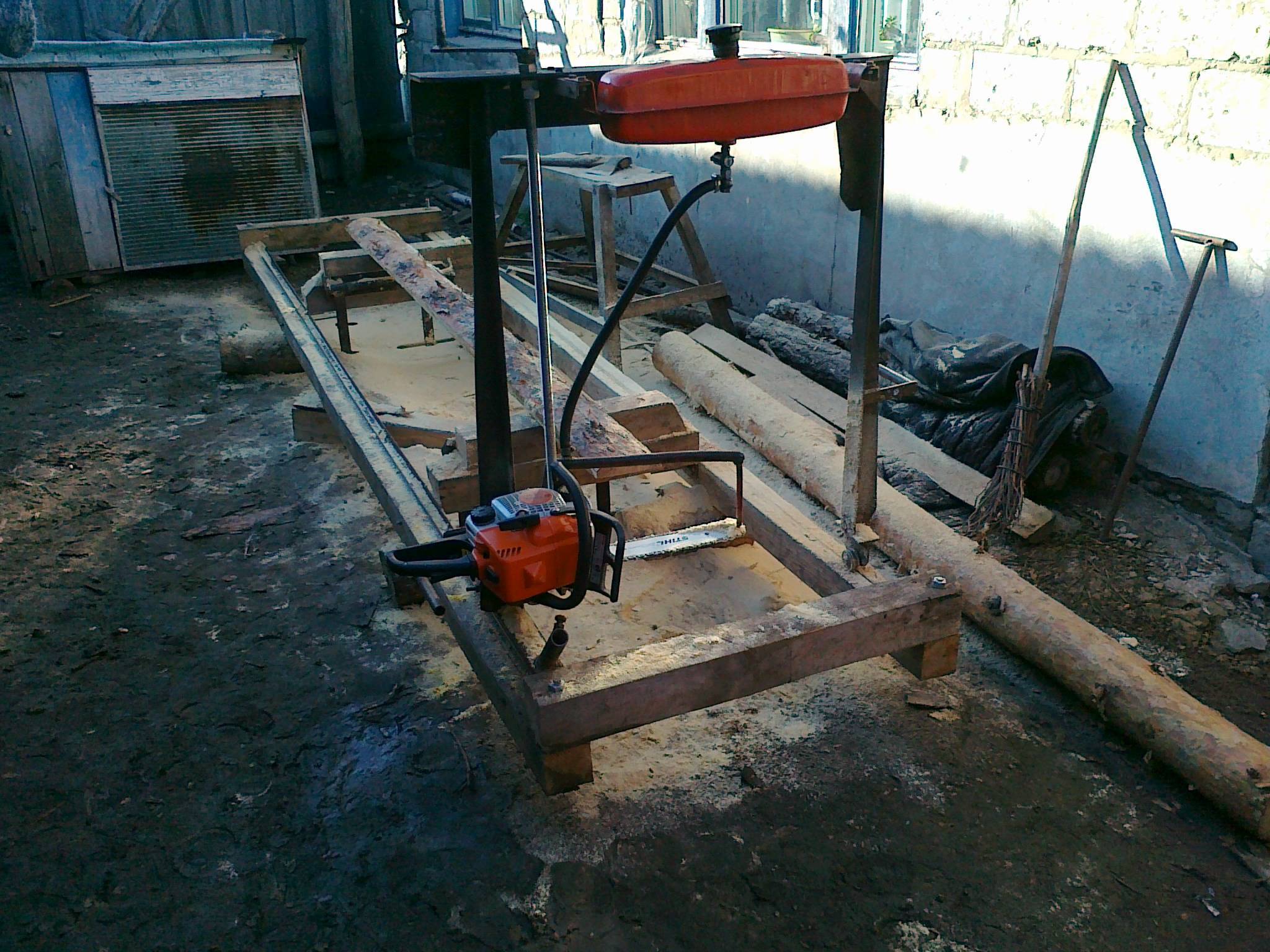

Пилорама из бензопилы
Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.
В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.
Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью
Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей
Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.
Мотоблок из бензопилы
Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.
Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.
Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.
Электростанция
Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор – самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках. Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.
Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.
Генератор
Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.
Порядок операций:
- Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
- перпендикулярность оси электродвигателя к плоскости шины;
- расположение шкивов обоих устройств в одной плоскости.
- Выходные валы двигателей снабжают шкивами подходящего диаметра.
- Одевают на шкивы ременную передачу.
- Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
- Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.
Собственноручные поделки из бензопилы
Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:
- в резке каменных и металлических материалов;
- в выкачивании воды;
- в бурении скважин;
- в уборке снега;
- в езде и даже в полетах.
Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.
Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:
- простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
- более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.
Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.
Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.
Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.
А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.
Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:
- Двигатели от пилы.
- Редукторы.
- Буры.
- Металлические трубы.
Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).
Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.
С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

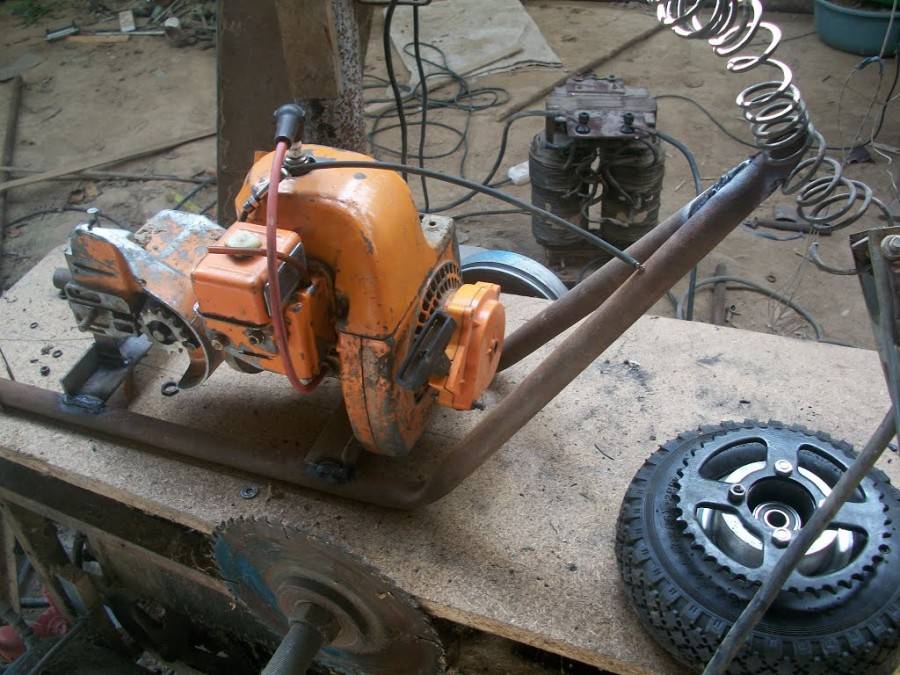

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:
- рама;
- двигатель (с мощностью, равной не менее 5 л.с.);
- гусеницы;
- рулевой механизм (сгодятся и велосипедные детали);
- полозья для движения.
Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.
Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).
О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.
О других самодельных изобретениях подробнее рассказано ниже.
Снегоуборщик с двигателем от бензиновой пилы
Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:
- заборного отсека с расположенным внутри шнеком с лопастями;
- ручки;
- рамы;
- выбрасывателя снега.
Все эти узлы видны на следующей фотографии.
Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.
Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

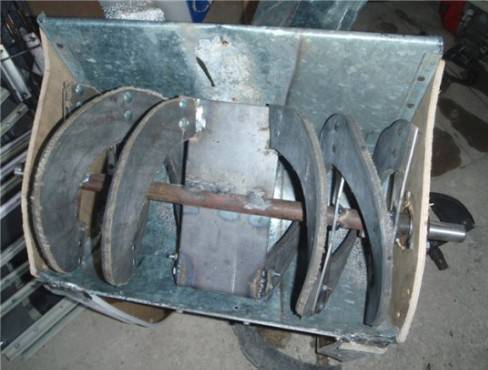

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

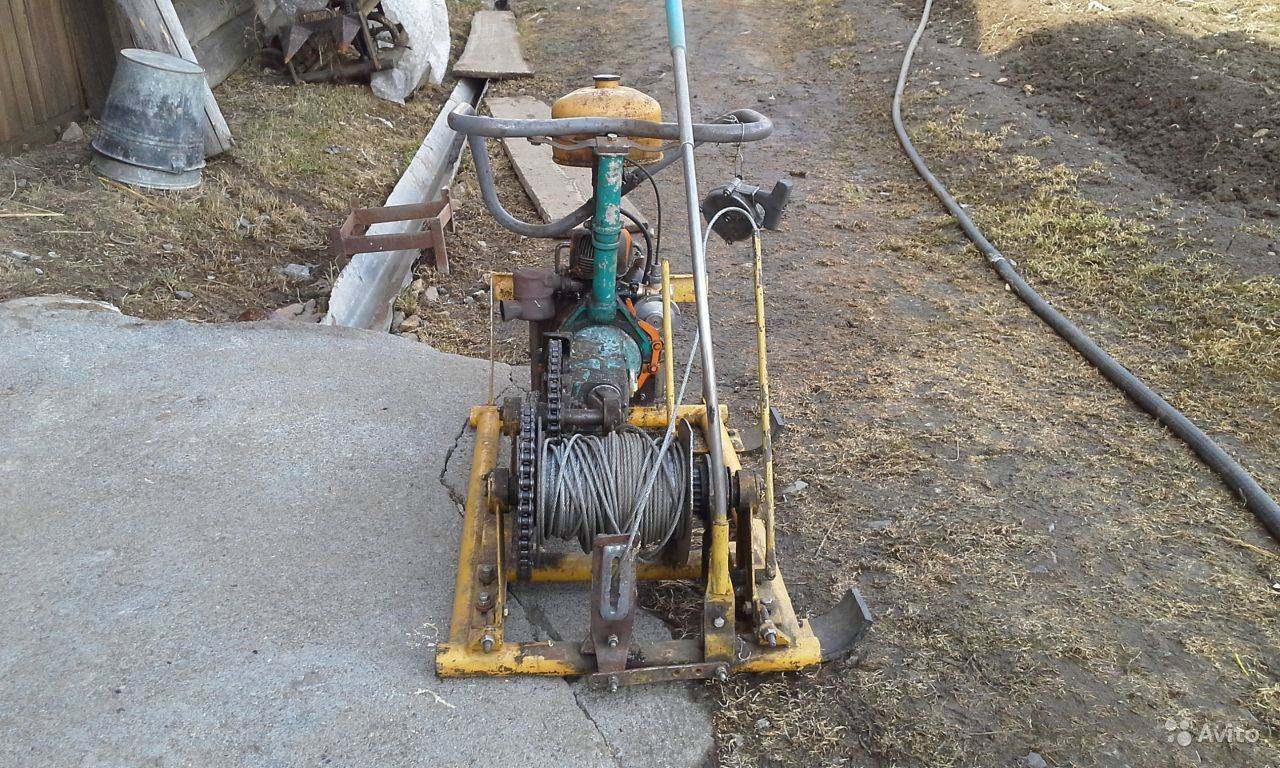

Лебедка
Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.
Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.
Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:
- редуктор для уменьшения оборотов мотопилы;
- металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.
Порядок изготовления лебедки:
- Из труб изготавливают жесткую раму. Используют сварку.
- Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
- Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
- Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
- Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.
Устройство существует в 2 вариантах. Буры из бензопилы своими руками делают для земли или для сверления льда. В первом случае приспособление облегчает устройство глубоких ям под столбы, опоры забора, иных конструкций. Во втором — помогает рыбакам зимой сверлить лунки. Отличаются они используемым буром.
Конструкция бензобура предполагает соединение в одно целое готового бура и двигателя мотопилы. Чтобы сделать мотобур из бензопилы, у последней должен быть мотор большой мощности — не менее 2 л. с. Кроме того, понадобятся:
- Редуктор. Это важный элемент устройства. Он необходим для снижения оборотов мотора пилы, т. к. при быстром вращении бура может не хватить мощности двигателя, да и работать при таких условиях трудно.
- Болгарка.
- Металлическая труба.
- Дрель.
- Сварочный аппарат.
Последовательность сборки бура:
- Из металлической трубы изготавливают две прямоугольные рамки. Размер одной — 45х35 см, второй — 10х10 см.
- Соединяют рамки между собой, размещая параллельно одна другой на удалении 30 см. Делают это одинаковыми кусками металлической трубы, сваривая ими смежные углы рамок.
- Внутри полученной усеченной пирамиды к меньшей рамке крепят редуктор.
- По схеме сбора бура сверху устанавливают мотор, соединяя его с редуктором коротким валом (изготавливают предварительно). Рукоятку, которой регулируется подача топлива, выводят на верхнюю большую рамку. На ней же располагают систему аварийного отключения двигателя.
- Подсоединяют, используя кусок трубы, к выходному валу редуктора бур. Детали соединяют шпонками или шпильками.
