Нивелир
Во многих случаях нет необходимости в более громоздких и намного более дорогих и сложных в использовании тахеометрах. В строительстве зданий, дорог и других сооружений после планового определения местоположения объекта нужно лишь контролировать высоту, уровень и вертикальность поверхностей. С этими функциями легко справляется нивелир. Его основная задача — измерять превышения между объектами. Бывают нивелиры электронные, оптические, лазерные, с автоустановкой и прочие. Во многих случаях нивелиры использовать удобнее и целесообразнее —например, при наблюдении за осадками зданий и сооружений используются высокоточные нивелиры с автоустановкой, нежели тахеометры- опять же из-за дороговизны последних. Подводя некую черту по использованию нивелиров, можно сказать, что чаще всего они используются непосредственно в процессе строительства из- за простоты использования и относительной дешевизны.
Принцип работы
Инклинометры измеряют угол ориентации объекта относительно силы тяжести. Это может быть сделано при помощи акселерометра, который контролирует эффект гравитации на малых массах, подвешенных в упругой опорной конструкции. Когда устройство наклоняется, эта масса будет перемещаться, вызывая изменение ёмкости между массой и несущей структурой. Угол наклона рассчитывается по измеренным ёмкостям.

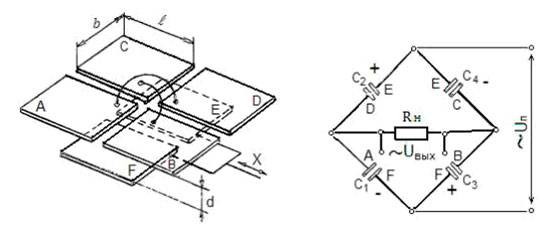

Датчик такого инклинометра состоит из следующих деталей:
Когда инклинометр находится в горизонтальном положении, то измеряется ёмкость между электродами. Если датчик наклонен, подвижная масса и его контакт изменят положение относительно неподвижного электрода. Это результирующее изменение ёмкости между двумя электродами измеряется ячейкой датчика и используется для расчета нового значения наклона.
Классификация рассматриваемых приборов включает в себя следующие разновидности инклинометров:
Изложенный принцип работы реализован во многих промышленных и бытовых приложениях, таких как датчики движения мобильного телефона или автомобильные подушки безопасности. В последних случаях достаточно использовать акселерометры сравнительно невысокой точности, которые обычно дают погрешность ±1 градус. В промышленных инклинометрах (типа ИЭМ-36, применяющихся при бурении скважин) применяется набор точных электродов для улучшения разрешения и точности измерения. При этом в инклинометрах статического действия, подвижная масса физически демпфируется, чтобы снизить чувствительность этих датчиков к частотам выше 29 Гц.
Такие устройства имеют ограничение: в случае сильного удара и вибрации, физического демпфирования может быть недостаточно для подавления помех, поскольку встроенные программные фильтры недостаточно эффективны. В статических инклинометрах TILTIX с этой целью можно активировать фильтры сглаживания сигнала, но оперативность срабатывания существенно замедляется.
— Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций и системах стабилизации углового положения. Регистрация угловых подвижек объекта мониторинга: платформ, оснований, фундаментов, опор, ферм и ригелей, антенно-мачтовых сооружений, ветрогенераторов.
Динамические инклинометры POSITAL объединяют два принципа измерения с использованием двух разных датчиков: 3D-датчика ускорения и 3D-гироскопа. 3D-датчик ускорения не демпфируется (в отличие от устройств, используемых в статических инклинометрах) и может следовать быстрым динамическим движениям. В то же время 3D-гироскоп измеряет скорости вращения, основываясь на принципах инерции. Сигналы от акселерометров и гироскопов объединяются, чтобы произвести измерение наклона, которое полностью компенсирует эффекты ускорений. В результате динамические инклинометры могут надежно использоваться на мобильном оборудовании, таком как строительная техника, автомобили, краны или робототехнические системы.
История
Чертеж инклинометра, музей Галилео, Флоренция.
К инклинометрам относятся такие примеры, как клинометр Уэллса, основными частями которого являются плоская сторона или основание, на котором он стоит, и полый диск, наполовину заполненный тяжелой жидкостью. Стеклянная поверхность диска окружена градуированной шкалой, которая отмечает угол, под которым стоит поверхность жидкости по отношению к плоскому основанию. Нулевая линия параллельна основанию, и когда жидкость стоит на этой линии, плоская сторона горизонтальна; 90 градусов перпендикулярны основанию, а когда жидкость стоит на этой линии, плоская сторона перпендикулярна или отвесна. Отмечаются промежуточные углы, и с помощью простых таблицы преобразования, прибор показывает скорость падения на заданное расстояние горизонтального измерения и заданное расстояние наклонной линии.
Клинометр колодца
В Уровень Абни это карманный компьютер геодезия Инструмент, разработанный в 1870-х годах, который включает в себя прицельную трубку и инклинометр, расположенный так, чтобы геодезист мог выровнять прицельную трубку (и ее перекрестие ) с отражением пузыря в духовный уровень инклинометра, когда линия визирования находится под углом, установленным на инклинометре.
Одна из наиболее известных инклинометров была установлена на панели Ryan NYP «Дух Сент-Луиса» – в 1927 году Чарльз Линдберг выбрал легкий инклинометр Rieker Inc P-1057. чтобы дать ему информацию об углах набора высоты и спуска.
Виды инструмента для измерения углов
Самый актуальный для нас с вами – угломер строительный. Без него и его верных спутников (отвес и строительный уровень) не обошлась бы ни одна площадка. Все оборудование устанавливается с четкой оценкой местности в трех измерениях, все монтажные работы, любая разметка – все это требует правильного ориентирования в пространстве, а человеческий глаз далеко не совершенен, поэтому даже горизонтальность плоскости взвесить тяжело, а что уже говорить об углах.
Угломер слесарный и столярный все время сопровождают специалистов, потому что их изделия служат потом в различных областях деятельности человека, и малейшие отклонения в осях или углах иногда могут стоить жизни. Для составления достоверных топографических схем также нельзя пользоваться нашим природным оптическим прибором, собственно, как невозможно им оценить и тонкие медицинские показатели. Поэтому топографу и ортопеду без такого инструмента работать нельзя.
Романтическая профессия астронома также не обходится без такого прибора. Школьники осваивают первые азы геометрии с таким приспособлением в руках, чаще это обычные угольники с уже фиксированными углами известной величины. Инженер, горняк, мореход – профессии, которые используют почти всю линейку возможных приборов для измерения углов. В каждой области нужны такие данные с различной степенью точности и достоверности. Все чаще применение находит высокотехнологичный лазерный угломер, особенно актуально это в военной промышленности (прицелы).
https://youtube.com/watch?v=4pFf65ZhVIA
Если сферы применения почти безграничны, то классификация инструмента по устройству несколько скромнее: оптика, механика, лазер и электроника. Уже внутри этой классификации можно найти множество других параметров, которые влияют на выбор заказчика, например, допустимые погрешности. Также влияют на цену товара мобильность, функциональность, размеры самого прибора, его комплектация.
Фото электронного угломера, bse.sci-lib.com
Фото угломера с Нониусом, bse.sci-lib.com
Фото маятникового угломера, laborant.net
Фото лазерного угломера, condtrol.com
Фото столярного угломера, sgforum.hu
Электронные инклинометры
Электронные инклинометры ООО НПЦ БАУ-Мониторинг с выходным интерфейсом RS-485 построены на базе электронных датчиков ускорений MEMS-типа, имеют встроенную внутрисхемную термокомпенсацию, хорошую точность и долговременную стабильность. Измеряют углы наклона с учетом действующих внешних вибраций и ударов. В отличие от инклинометров, построенных на базе датчиков из кварцевого стекла, более дешевы, имеют расширенный диапазон измерения углов наклона, значительно более устойчивы к воздействию вибраций или ударов, но обладают меньшей точностью измерений. Могут быть интегрированы в различные системы мониторинга инженерных конструкций СМИК.
Электронный инклинометр-акселерометр АЦт90 – это малогабаритный вибро- и удароустойчивый датчик углов наклона в диапазоне ±90° по двум ортогональным осям X,Y и датчик-акселерометр для непрерывного измерения ускорений по трём взаимно ортогональным осям X, Y, Z в диапазоне ±58 м/c2. Выходной интерфейс – цифровой, RS-485. Имеет встроенный внутрисхемный датчик температуры. Внесен в Реестр средств измерений. Подробнее… | 31 500,00 руб. |
Инклинометры широко применяются в строительстве и в горнодобывающей промышленности. Измерение малых углов позволяет не только следить за состоянием зданий и инженерных сооружений на этапе строительства и реконструкции, но и прогнозировать обрушение в шахтах и горных выработках, любые аномальные геоклиматические явления, связанные с поднимание и опусканием земной коры.
С помощью инклинометров различных типов проводят статический контроль угловых отклонений малоподвижных объектов: зданий, плотин, стволов шахт, мостов, антенных опор, и других объектов – там, где требуется высокоточный контроль углового положения и динамический мониторинг состояния инженерных конструкций или различного оборудования. Инклинометры, обладающие высокой точностью и стабильностью, используют для прогнозировании горных ударов в шахтах.
Точность и стабильность выполненных с помощью инклинометров измерений углов наклона зависит в первую очередь от параметров чувствительного элемента. В разное время разрабатывались инклинометры с емкостными, индуктивными, трансформаторными, резисторными, струнными, фотоэлектрическими, струйными, индукционными, ферродинамическими чувствительными элементами, инклинометры с кодирующими дисками и т.д.
Наибольшей чувствительностью, позволяющей с высокой точностью измерять малые углы наклона, обладают инклинометры, построенные на базе фотоэлектрических, ёмкостных и некоторых типов индуктивных датчиков угловых перемещений.
Если рассматривать емкостные датчики наклона, то наиболее высокими метрологическими параметрами обладают датчики, построенные по дифференциальной мостовой схеме на принципе изменения площади взаимного перекрытия пластин измерительных конденсаторов и на принципе изменения зазора между пластинами. Пример емкостного дифференциального мостового датчика углов наклона приведен на рис. ниже.
В советский период отечественными НИИ и ОКБ были разработаны и широко применялись в горной промышленности для контроля состояния скважин скважинные инклинометры ИК-2, ИТ-200, УМИ-25, ЗИ-1М, ЗИ-2, ИЭМ 36, серия магнитометрических инклинометров ИММН и т.д.
В настоящее время для контроля углов наклона высотных, уникальных или длиннопролетных зданий, мостов, тоннелей и мостов находят применение инклинометры ИН Д3 различных моделей.
ООО НПЦ БАУ-Мониторинг разработало и изготавливает модельный ряд высокоточных и высокостабильных инклинометров различного ценового диапазона для мониторинга технических параметров безопасности инженерных объектов различного типа:
- Объекты энергетики: атомные реакторы, плотины, ГЭС, ГРЭС, и т.д.
- Нефтегазовая отрасль: нефтепроводы, газопроводы
- Строительные объекты и инженерные конструкции различного назначения (высотные жилые дома, длиннопролетные конструкции – стадионы, цирки, и т.д., помещения заводов, фабрик, складов, нестандартные здания, объекты транспортного строительства – мосты, тоннели, эстакады, метро, и т.д.)
- Шахты и горные выработки
Выбор угломера или что надо знать перед покупкой
На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:
- Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом
- Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит
- Цена — хороший прибор будет стоить соответствующе. Если это механический инструмент из пластика, то купить его можно за 500-600 рублей, с нониусом устройства из стали стоят не менее 1500 рублей, а самые дорогие — это электронные и лазерные измерители
Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.
Публикации по теме
Дальномер лазерный интересный принцип работы и критерии выбора
Меряем штангенциркулем все что надо знать об измерениях
Виды строительного правила: рекомендации по их применению
Виды измерительных рулеток — устройство, выбор, применение и ремонт инструмента
ИНКЛИНОМЕТР
А. Г. Калинин.
Никотин Никон Никелин Нии Нети Нерон Нерол Нерин Нер Неон Неолит Немо Немирно Нектон Мтилон Мотин Мот Морин Мор Монтер Монт Монетник Монер Моки Моир Млеко Мирт Мирон Мирок Миро Мирно Мир Миот Мио Минорит Минор Минер Милонит Милон Мило Милин Миленок Микрон Микролит Микро Мик Миелит Миелин Метро Метр Метол Метко Метионин Метил Мерно Мерник Меринок Мерин Мерило Ментор Ментол Ментик Мент Менонит Мелор Мелон Мелок Мелко Мелинит Мел Лот Лорнет Лори Лор Ломтик Ломик Лом Лок Литр Литник Литер Лирник Лирик Лион Линт Линон Линнеит Линкор Линк Линимент Лимонник Лимонит Лимон Лимит Лимерик Ликтор Ликер Лик Летом Лето Летник Леонт Леон Ленто Ленник Ленин Лен Лектор Лек Ктор Крот Кронин Крон Крит Криолит Крио Кринолин Крин Кретон Кретин Креолин Креол Крен Крем Котел Кот Корт Корнит Корнил Корнет Корн Корел Кониин Кон Коминтерн Коми Ком Колит Колет Колер Кол Коир Кнр Кмет Клон Клитор Клир Клион Клио Клинтон Клинометр Клин Климент Клим Клиент Клетр Клер Клеом Клен Кито Кит Кирин Киот Киномир Кино Кинин Ким Килт Километр Кило Килим Кил Кетон Керн Кен Итр Итл Ироник Ирон Нил Нилот Нимоник Ионит Ион Нит Иомен Иолит Иол Нитинол Интимно Интим Интерн Интер Нитон Иномир Нитрил Нитро Нитрон Нло Инок Ном Инкрет Инкор Инко Нонет Инертно Именник Норит Илот Илим Ерник Ермил Ерик Енот Енол Емко Елкин Елико Норник Иероним Икромет Икт Илитон Инк Номер Инклинометр Нолик Нок. смотреть
1) Орфографическая запись слова: инклинометр2) Ударение в слове: инклин`ометр3) Деление слова на слоги (перенос слова): инклинометр4) Фонетическая тран. смотреть
driftmeter геофиз., inclinometer* * *инклино́метр м.inclinometerинклино́метр измеря́ет у́гол и а́зимут искривле́ния бурово́й сква́жины — an inclinomet. смотреть
Инклинометр (от лат. inclino — наклоняю и …метр), геофизический прибор для определения угла и азимута искривления буровой скважины. Принцип действия большинства инклинометров основан на использовании гравитационных и магнитных полей Земли или гироскопического эффекта.
/ Гл. ред. А. М. Прохоров. — 2-е изд., перераб. и доп. — М.: Большая рос. энцикл.; СПб.: Норинт, 1997. — 1434, с.; 26 см.]
ИНКЛИНОМЕТР а, м. inclinomètre m. Уклономер, прибор для определения уклона скважин. Сл. 1948. Инклинометр. Геод. сл.Синонимы: клинометр, креномер, уг. смотреть
(2 м); мн. инклино/метры, Р. инклино/метровСинонимы: клинометр, креномер, угломер, уклономер, фотоинлинометр
Rzeczownik инклинометр m Techniczny inklinometr m
Ударение в слове: инклин`ометрУдарение падает на букву: оБезударные гласные в слове: инклин`ометр
м. геод. (in)clinometro m
инклино’метр, инклино’метры, инклино’метра, инклино’метров, инклино’метру, инклино’метрам, инклино’метр, инклино’метры, инклино’метром, инклино’метрами, инклино’метре, инклино’метрах. смотреть
инклино́метрСинонимы: клинометр, креномер, угломер, уклономер, фотоинлинометр
〔名词〕 倾斜仪磁倾角测量器磁倾仪Синонимы: клинометр, креномер, угломер, уклономер, фотоинлинометр
м.; геофиз. inclinometer
инклинометрСинонимы: клинометр, креномер, угломер, уклономер, фотоинлинометр
inclinometerСинонимы: клинометр, креномер, угломер, уклономер, фотоинлинометр
сущ. муж. родаінклінометр
Abweichungsmesser, Einfallmeßgerät, Inklinationsmesser, Inklinometer, Neigungsmesser горн.
Классификация измерительных инструментов
При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.
К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.
Ручные измерительные инструменты
Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.
Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.
Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.
Механический измерительный инструмент можно подразделить на пять классов:
- бесшкальный;
- штангенинструмент;
- головки;
- зубчато-рычажный;
- микрометрический.
К первому классу относят линейки – поверочные и лекальные. С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.
Поверочная плита
Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.
Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:
- пружинные;
- рычажно – зубчатые;
- рычажные.
Измерительные головки
У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.
Как правильно измерять углы оптическим угломером
Оптический измеритель углов являет собой усовершенствованную модель, которая дополнена увеличительной лупой. Ее назначение для того, чтобы считывать полученные значения. Диапазон измерений составляет от 0 до 360 градусов, а на шкале представлены отметки, по которым отсчитываются градусы и доли минут. За счет большого количества рисок на шкале, прибор имеет оптическую линзу, благодаря которой можно с высокой точностью просчитать измеренное значение угла.
На приборе находятся регулировочные или настроечные винты, посредством которых происходит перемещение и фиксация опорной планки после установки измеренного значения. Одна шкала, которая определяет целое значение градусов, является неподвижной. Вторая шкала перемещается в зависимости от измеряемой поверхности. Целое значение градусов отсчитывается по отметке, совпадающей с нулевым значением на неподвижной шкале. Доли отсчитываются по дополнительным рискам на подвижной шкале.
https://youtube.com/watch?v=w5LPiNRpL6U%3F
Высотные здания
Особое значение имеет задача мониторинга наклона высотных зданий и сооружений.
Несколько инклинометров, объеденных в измерительную сеть, дополненную другим
оборудованием, устанавливаются на плиту фундамента и элементы конструкции в
районе ядра жесткости (рис. 4). Инклинометры, установленные на фундамент, регистрируют
любые, самые незначительные деформации фундаментной плиты, а инклинометры ядра
жесткости — наклоны основной оси здания, как во время строительства, так и
в период эксплуатации. Программное обеспечение для мониторинга, осуществляющее
опрос инклинометров, геодезического и геотехнического оборудования, обеспечивает
непрерывность наблюдений, а также сбор, анализ и сравнение значений измеренных
величин с расчетными (проектными). Различия в величинах наклона элементов конструкции
свидетельствуют о развитии локальных процессов деформации высотного здания.
Метод пространственного контроля возведения высотного здания Бурдж Халифа высотой
828 м* с использованием инклинометров Leica серии NIVEL 200, спутниковых геодезических
ГЛОНАСС/GPS приемников Leica GX1230 с антеннами AX1202 и электронных тахеометров
компании Leica Geosystems подробно описан в одной из статей журнала «Геопрофи»
(см. № 6/2009, с. 8–13), а также в статье на странице нашего
сайта.
Последовательность работы и возможности
В начальной фазе применения характеристики инклинометра сравниваются со встроенным гироскопом и исходным выходным сигналом. Акселерометр измеряет положение наклона, а гироскоп определяет скорость вращения. Наличие периодически изменяющегося ускорения оказывает огромное влияние на акселерометр, но ограниченно сказываются на скоростях вращения гироскопа.
Затем оба сигнала объединяются, чтобы получить наилучшее значение от каждого датчика. Таким образом, фактическое значение положения отделяется от ошибок, вызванных внешними ускорениями.
Внешние датчики подразделяются на две группы – одно- и двухосевые (соотвественно для оси X и оси Y). Каждая из осей показывает угол наклона относительно поля силы тяжести. Одноосевые датчики обычно устанавливают вертикально. Мониторинг силы ускорения вдоль одной или нескольких осей может использоваться для реализации дополнительных функций. Например, можно остановить автомобиль, если превышен определённый порог ускорения.
Оценка сигнала датчика производится в режиме реального времени при помощи следящего микроконтроллера. Параллельно измеряется температура. Интеллектуальные алгоритмы цифрового фильтра уменьшают окружающий шум и вибрацию, чтобы обеспечить точный и стабильный сигнал при любых условиях окружающей среды.
Выбор типоразмера инклинометра выполняется по:
- Времени цикла датчика (фиксированное, обычно не более 5 мс).
- Времени цикла передачи информации (может быть задано пользователем).
- Абсолютной точности.
- Максимальной ошибке смещения (дрейфу нуля).
- Динамической точности.
Существующие типоразмеры инклинометров позволяют оценить ускорения до 10 м/с² в течение 1 с, а также вибрации от 1 до 1000 Гц с силой 1 г.
Сварочные вращатели. Облегчаем процесс сварки
Виброрейка для укладки бетона. Параметры выбора
Точность [ править ]
Некоторые высокочувствительные электронные датчики инклинометра могут достигать разрешения до 0,0001 °; в зависимости от технологии и диапазона углов он может быть ограничен 0,01 °. Однако истинная или абсолютная точность датчика инклинометра (которая представляет собой совокупную общую погрешность) представляет собой комбинацию начальных наборов смещения нуля датчика и чувствительности, линейности датчика, гистерезиса, повторяемости, а также температурных дрейфов нуля и чувствительности – точности электронных инклинометров. обычно может находиться в диапазоне ± 0,01–2 ° в зависимости от датчика и ситуации. Обычно в условиях комнатной температуры точность ограничивается характеристиками линейности датчика.
Простой клинометр
Цифровой транспортир
Клинометр, предназначенный для ведения огня с закрытых позиций из пулемета Виккерс, около 1918 г.
Механический клинометр спиртового уровня с микрометрической регулировкой
Пилоны базовых станций ГНСС
Как частный случай, следует рассмотреть использование инклинометров для контроля стабильности пилонов базовых станций, на которых крепятся антенны приемников ГНСС. В составе приемника базовой станции Leica GRX 1200 + GNSS существует функция подключения инклинометра Leica NIVEL 210 для слежения за наклоном пилона спутниковой антенны ГНСС. Информация о состоянии наклона пилона передается в RINEX- сообщении базовой станции. Оператор сети базовых станций при анализе нестабильности сети, в случае необходимости, уточняет плановое положение пилонов. Пример реализации контроля наклона пилона базовой станции ГНСС представлен на рис. 6. Штатное использование оборудования и программного обеспечения одного производителя гарантирует надежную работу всей сети базовых станций. В заключение необходимо отметить, что кроме главных преимуществ инклинометров, таких как точность, надежность и стабильность измерений, существует еще одно неоспоримое достоинство — возможность подключения инклинометров Leica серии NIVEL 200 к комплексным программам мониторинга компании Leica Geosystems, таким как Leica GeoMoS и GNSS QC. Простота и открытость программного обеспечения и команд управления позволяют создавать программные модули и интегрировать их в собственное программное обеспечение измерительного комплекса.
