Виброрейка для укладки бетона. Параметры выбора

Виброрейка для укладки бетона — как пользоваться устройством

Выполнять уплотнение и выравнивание бетонного раствора ручным инструментом достаточно сложно. Наличие электро- или бензинового мотора значительно облегчает задачу, вибрации образуются за счет работы двигателя и работник прилагает минимум усилий.

Работать с таким устройством – просто:

  • перед каждым использованием проводится внешний осмотр приспособления, определяется его исправность, выявляются возможные дефекты;
  • работник должен быть одет в специальную одежду, резиновую обувь;
  • перемещение инструмента зависит от модели – плавающий скользит по поверхности раствора, габаритный – передвигается по направляющим, которые устанавливаются до начала заливки бетонного раствора;
  • после заливки подготовленного рабочего состава приспособление протягивают по поверхности, образующиеся ямы и углубления заделывают раствором;
  • после окончания выравнивания и уплотнения инструмент необходимо хорошо очистить от остатков смеси;
  • небольшие неровности после застывания бетона удаляются путем обработки поверхности шлифовальным аппаратом.

Чтобы получить максимально качественный результат, уплотнение следует выполнять медленно, а также использовать исправный инструмент, который можно взять недорого в аренду у .

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

  • двигатель с пускателем;
  • вибрационная установка;
  • металлическая арматура, уголки;
  • угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
  • трехфазный силовой кабель и резина для изоляции ручек;
  • шуруповерт, болты, ключи, сварочный аппарат.

Читать также: Перовые сверла по дереву размеры

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности. В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

Надежность бетонного покрытия зависит не только от качественных строительных материалов и правильных пропорций смеси. Максимальная прочность и долговечность стяжке придается основательным уплотнением. Воздушные полости и пустоты в застывшей массе снизят качество, сократят срок применения.

При заливке небольшой площадки или опалубки хозяйственной постройки воздух выпускается путем прокалывания цементной массы штырем (например, обрезком арматуры). Но при устройстве пола в комнате, прокладке дорожного покрытия, бетонировании паркинга или других аналогичных площадок использование ручного метода проблематично и высокое качество основания не гарантируется. Быстрее и проще утрамбовать поверхность своими силами помогает специальная планка с небольшой амплитудой интенсивных колебаний.

Конструкции любой мощности и сложности эффективны, если укладывать и выравнивать бетон слоем до 20 см. Стяжка большей толщины уплотняется послойно.

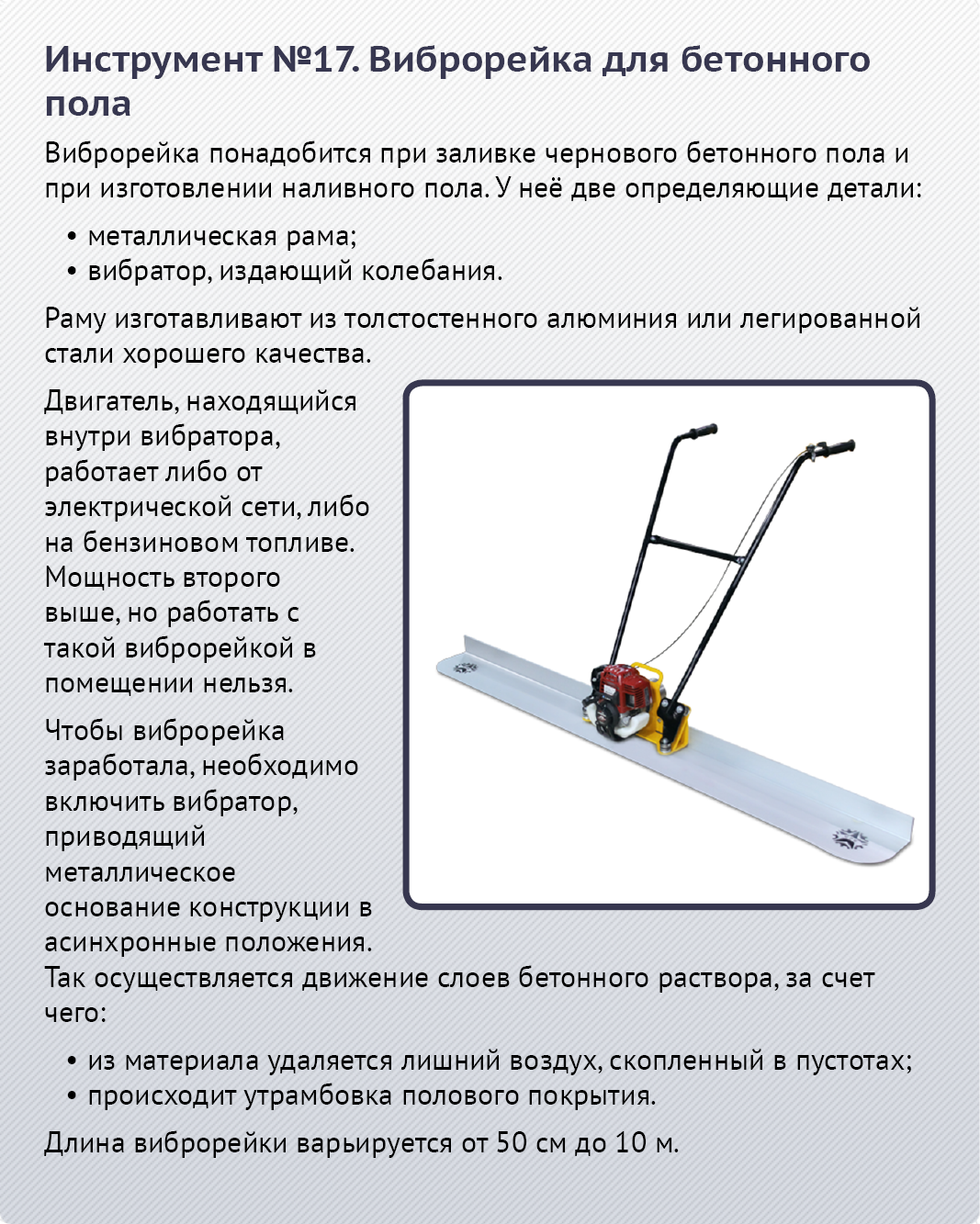

Что такое виброрейка

Виброрейка собой представляет жёсткую конструкцию, которая состоит из стальной планки с ручкой, в которой есть мотор с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение раствора бетона

, а сама планка выполняет идеальную поверхность.

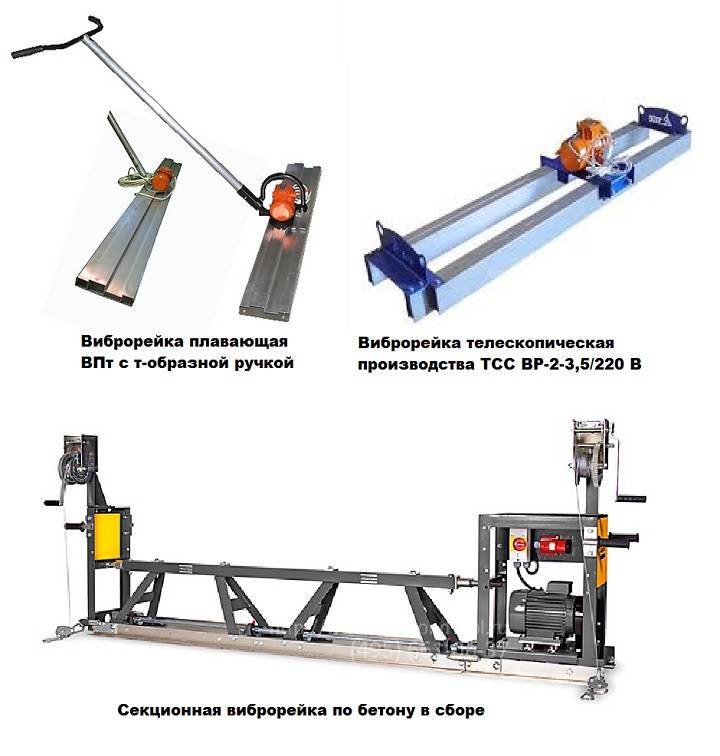

Виды виброреек

Виброрейка для бетона считается распространенным строительным инструментом для выполнения стяжки. Высокопрофессиональные виброрейки делятся на более десяти видов.

Плавающая

С помощью направляющих ровняется лицевой слой бетонные покрытия.

Мощность мотора уплотняет бетонный раствор глубиной 15 сантиметров.

Телескопическая

Данные устройства имеют раздвигающиеся планки, что дает возможность поровнять приличную площадь одновременно.

Перед тем как приступить к работе планки крепятся на расстояние которое потребуется, что облегчает работу.

Секционная

Имеют большой захват, что прекрасно подходит при промышленном строительстве. Имеют разборную конструкцию, чем комфортны при перевозке с одного объекта на другой объект. Оборудованы мощным двигателем.

Алюминиевая

Виброрейка

данного типа сделана для обработки только что уложенного бетона. Предназначаются для приватного строительства. Благодаря легкости комфортны в управлении.

По типу мотора отличают бензиновые и работающие от электричества виброрейки.

Как было написано выше, виброрейка бензиновая мощнее, а исходя из этого и дороже. Электрические виброрейки же владеют низкой мощностью, но именно их советуют применять в помещениях закрытого типа.

Двигатели на бензине во время работы испаряют вещества которые вредны, что существенно ощущается в закрытых пространствах.

Варианты хороших виброреек

Для профессионального применения замечательно подойдет испанская виброрейка ENAR.

Характерностями данного инструмента считаются:

  • легкость в применении;
  • уплотняет бетон глубиной от 15 сантиметров;
  • не тонет в покрытии из бетона;
  • длина профиля может достигать 4 метров;
  • прекрасен для работы по свежеуложенному бетону.

Разброс цен на виброрейку с двигателем на бензине Honda, мощностью 0,7 л.с., стартует от 44000 и до 51000 рублей. Вес зависит от модели которую подобрали и может меняться от 15 до 25 кг.

Приобретая виброрейку не забывайте, что она обязана отвечать полноценно Вашим потребностям, подходить под Ваш объект строительства.

Как собрать механизм своими руками?

Чаще всего изготавливают электрический вариант сборки. Бензиновые виброрейки делают из неисправных электрических пил и тому подобного. Основную часть рейки рекомендовано выполнять до 3 м, а мощность установки не должна превышать 1,5 кВт. Во время сборки инструмента своими руками необходимо соблюдать правила безопасности, так как вибрационную рейку изготавливают на основе трехфазного механизма.

Инструменты

Для самостоятельного изготовления оборудования нужно иметь соответствующий двигатель.

Самодельная виброрейка не требует множества элементов. Для этого понадобится:

  • труба из стали, которая не менее 1 метра в длину;
  • отрезки труб небольшого размера для изготовления ручки;
  • дизельный или другой вид двигателя;
  • провода;
  • саморезы;
  • паяльник;
  • уголки 2 шт. для крепления.

Этапы работ

Ход выполнения работ:

  1. Выгнуть необходимой формы удобную ручку. Лучше для обеих рук.
  2. Элемент приварить к основной трубе по центру. Это обеспечит равномерный вибрационный поток.
  3. Закрепить уголки перпендикулярно к арматуре. Второй вариант — прикрепить их к мотору, а уже после этого к профилю.
  4. Просверлить отверстия для установки двигателя.
  5. Закрепить движок, используя точечную сварку или саморезы.
  6. Если необходимо провести кабель для питания, тогда его следует скрепить хомутами по длине.
  7. На рукоятке зафиксировать кнопку вкл/выкл. Ручки заизолировать резиной, чтобы сделать конструкцию безопасной.
  8. Обязательно в тестовом режиме проверить правильность работы механизма на подготовленной бетонной поверхности (не вхолостую).

https://youtube.com/watch?v=10hwihzLQ64

Уплотнение бетонной смеси, вылитой на основание, проводится без погружения рейки в толщу. Верхняя граница должна превышать горизонтальную плоскость виброрейки. Если условия выполнены, разрешено включать аппарат. Вибрационную рейку передвигают по направляющим на разделенные участки после полного выравнивания на месте ее работы. После такой обработки застывшая бетонная масса или стяжка для пола будет содержать меньше местных напряжений, возникающих при застывании массы, она станет стойкой к абразивному износу и готовой для нанесения финишного покрытия.

https://youtube.com/watch?v=rk3TVJa_IaA

Как правильно выбрать устройство?

Устройство телескопического типа подойдет мастеру, которому предстоит заливка небольшого фрагмента пола.

Первое, на что стоит обращать внимание при выборе — на площадь и глубину вибрации. Для незначительных территорий вполне достаточно плавающего подвида или телескопического.
Возможность подключения к электросети

Стоит учитывать, что если помещение, в котором проводят вибрирование, замкнутое, тогда использование бензинового инструмента не допускается в целях безопасности.
Учитывать показатели плотности бетона при трамбовании, чтобы устройство не тонуло в слоях.
Количество рабочих. Если виброрейка легкая и не объемная, тогда с ней справится 1 строитель, но если инструмент довольно объемный, необходима бригада из пары человек.
Стандартные профили для реек от 1,5 до 2 м. Если площадь работы большая, то лучше выбрать другой инструмент.
Массу рабочей балки. От этого будет зависеть глубина уплотнения раствора. Чем больше его плотность, тем большим весом должна обладать балка.
Количество колебаний. При частых импульсах более мощное вытеснение пузырьков.
Материал изготовления (сталь или алюминий) и цена. Рейки, выполненные из стали, намного дешевле.

Принцип работы

Основная задача виброрейки – уплотнить и разровнять еще не застывший бетон за счет воздействия на него высокочастотных вибрационных колебаний. В результате проведенных работ излишняя влага и воздух «удаляются», а покрытие получается плотным, утрамбованным и ровным. Сделанная по подобной технологии стяжка или бетонное основание прослужит гораздо дольше, ее показатели морозостойкости увеличиваются на треть (20-30%). Поэтому если в достаточно короткие сроки нужно провести строительные работы, без виброрейки точно не обойтись.

Так как же выглядит виброрейка? Что она из себя представляет? Конструктивно это рама из металла (чаще всего алюминия), на которой установлен вибрационный двигатель, а также прикреплены рукояти для большего удобства при работе. Рама может иметь различную форму и размеры, в том числе существуют раздвижные модели, подстраивающиеся под конкретную задачу. За счет вращающихся валов двигателя с эксцентриками, вибрация передается на раму. Если говорить простыми словами, виброрейка это обычное правило, но с двигателем. Качество работы данного агрегата зависит от двух показателей: скорости и частоты колебаний. Чем медленнее работает устройство и больше вибраций посылает, тем более плотным будет покрытие, но время строительства увеличивается.

Виды виброреек по способу применения

По этому критерию оборудование разделяют на плавающее и направляющее:

Плавающие агрегаты – простые в управлении, легкие. Длина профиля – не более 5 м. Глубина уплотнения – не более 180 мм. Используются для финишного выравнивания. Их называют «виброшвабрами».

Направляющие. Рейки в таком оборудовании могут иметь длину более 5 м, глубина вибрирования – до 300 мм. Передвижение профиля осуществляется по заранее смонтированным направляющим. Такое профессиональное оборудование применяется при бетонировании значительных площадей. С его помощью получают идеально ровную поверхность и точный требуемый угол наклона.

Виброрейки могут иметь только прямой или прямой и реверсивный ход.

Классификация

Виброрейки в зависимости от вида двигателя могут работать на основе бензина или от электроэнергии. Применение каждого из агрегатов оправдано в конкретной ситуации, так все они отличаются своими достоинствами и недостатками.

Виброрейки, работающие от электричества, считаются незаменимыми в небольших помещениях закрытого типа, в которых не налажена система вентиляции. Они более дорогостоящие, чем бензиновые и полностью зависимы от источника питания.

Бензиновые агрегаты, имеющие возможность работать автономно, успешно эксплуатируют на любых масштабных объектах на открытом воздухе. Они выделяют вредные бензиновые выхлопы, что исключает их применение в закрытых помещениях. Зато они недорого стоят, легкие в обслуживании и обладают надежной конструкцией.

По конструктивным моментам виброрейки также подразделяются на несколько видов.

Плавающие

Плавающие агрегаты захватывают рабочую площадь порядка 3 метров и проникают на глубину бетонного слоя до 15 см.

В процессе работы плавающее устройство способно самостоятельно настраиваться на оптимальный режим.

Вес агрегата может варьироваться от 15 до 25 кг, мощность двигателя ¬– 1,2 кВт. Плавающая виброрейка имеет самую демократичную и доступную стоимость среди аналогов.

Принцип работы плавающей рейки основан на том, что ее устанавливают прямо на бетонный раствор и затем начинают тянуть на себя. Такой плавающий механизм компактный и маневренный, благодаря чему легко управляется одним мастером.

Плавающая виброрейка способна проникать в глубину раствора на 15 см.

Телескопические двойные

Подобные механизмы активно эксплуатируются на крупных строительных площадках, площадь обрабатываемой поверхности достигает 4, 6 м2, мощность агрегата около 0,25 кВт.

Перед началом работ телескопические рейки закрепляются мастерами в нужных положениях.

Секционные

Такие агрегаты используют на больших площадях в условиях промышленного строительства. Их собирают в стационарных условиях из отдельных узлов и деталей. Это оптимизирует работу и снижает затраты на транспортировку, а также ремонт оборудования в случае его выхода из строя.

Механизм работает на уплотнение бетона с толщиной слоя до 12 см. Мощность двигателя устройства равняется 3 кВт. Виброрейка может достигать в длину до 25 метров и собирается из нескольких секций.

Виброрейки с направляющими

Такие агрегаты могут обрабатывать бетонную смесь на глубинк до 30 см. Они оснащены профилями различной конфигурации и длины, а также считаются более производительными.

Устройство имеет довольно значительный вес, но не тонет в бетоне благодаря направляющим.

Реверсивные

Реверсивная виброрейка для бетона предназначена для уплотнения бетонной смеси в 2 направлениях. Она плавно двигается назад и вперед благодаря профилю с полукруглыми краями.

Раздвижные

Такие агрегаты оснащены раздвижными профилями из алюминия, которые могут достигать в ширину от 2,5 до 4, 5 метров. Чаще всего эти виброрейки необходимо устанавливать на направляющие, прикрепленные к краям обрабатываемой поверхности или в плоскости, параллельной краю. По направляющим рейку тянут с помощью тросов.

В идеале после работы виброреек поверхность следует дополнительно обработать затирочными устройствами.

Особенности использования приспособления

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

  • Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
  • Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
  • Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

  • мосты;
  • гидросооружения;
  • эстакады;
  • полы;
  • отмостки;
  • фундаменты и другие подобные объекты.

Виброрейка может использоваться для большого количества сооружений

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом. Далее следует основу устройства уложить на ровную поверхность верстака или стола.

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию. В этом случае процесс изготовления будет точно таким же, как и в первом случае.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Стоимость виброоборудования

Модели с подходящими характеристиками предлагают купить российские, азиатские и европейские производители, к проверенным отечественным брендам относят виброрейки Красный Маяк, Rusa, ТСС, VPK и Агрегат. Среди зарубежных лучшие отзывы имеют Masalta, Technoflex, Enar, Grost и Atlas Copco.

НаименованиеВид виброрейкиТип двигателяМощ-ность, ВтДлина рейки, ммВес, кгЦена, руб
Красный Маяк ЭВ-270А, РоссияПо направляющим, нераздвижнаяЭлектрический5001,73213300
Masalta MCD-4, КитайПлавающая, со сменным профилемБензиновый, четырехтактный1100, 1,5 л.с.До 4,912,760770
Vifom Technoflex, ИспанияПлавающая, реверсивнаяЭлектрический13031677650
ТСС ВР-2,5-4,5, РоссияТелескопическая с раздвижным профилем2502,5-4,55325500
GROST QVRM, КитайПлавающая, со сменным профилемБензиновый, четырехтактный1,2 л.сДо 4,91729700
Atlas Copco, ШвецияSVE Привод для секционной виброрейкиЭлектрический, 380В220063227500
SV, секция для SVE/SVG0,5-251965000
RUSA VRX 4,0-7,0G, РоссияДвойная телескопическая с раздвижным профилемБензиновый, четырехтактный4 л.с.4-79895870

Рекомендации по выбору виброреек для бетона

При неограниченном бюджете предпочтение отдается реверсным моделям с возможностью регулировки частоты оборотов, они признаны универсальными и многофункциональными. В остальных случаях их покупают с учетом ожидаемых нагрузок и целей, к основным ориентирам относят следующие критерии:

1. Условия и тип участка. Для открытых площадок лучше подойдет виброрейка с бензиновым двигателем, для закрытых помещений – с электрическим.

2. Толщина обрабатываемых стяжек. Устройства с плавающим профилем обеспечивают качественное уплотнение тяжелых смесей на глубину не более 180 мм, конфигурации с направляющими – до 300.

3. Ожидаемые функции. Это оборудование используется с разными целями, помимо уплотнения бетона взять в аренду или купить виброрейку рекомендуют при разглаживании наливных полов. Оптимальным вариантном в данном случае будет устройство с плавающим профилем средней длины (в пределах 3 м).

4. Наличие датчика регулировки частоты. Модели с такими функциями имеют более высокую цену, но она признана окупаемой из-за возможности изменения степени воздействия.

5. Защищенность, выдерживаемые пусковые токи, наличие или отсутствие режимов экономии энергии. И привод, и рейка эксплуатируются при повышенных нагрузках. Чем больше техника способна проработать в предельных условиях, тем лучше.

6. Надежность производителя и предлагаемые гарантийные обязательства.

Суть метода заключается в вибрационном воздействии оборудования на слои раствора с его одновременным перемещением по всей площади массива. Для исключения отклонений по уровню еще на начальном этапе бетонирования устанавливаются соответствующие направляющие. Сама смесь при этом заливается чуть выше этой отметки – на 1-2 см. После чернового разравнивания задействуется виброрейка, при отсутствии опыта укладку сначала проводят на маленьком участке и лишь потом приступают к большим площадям. Протягивание механизма осуществляется аккуратно, спешка приводит к появлению нежелательных борозд.

Советы

После сбора виброрейки можно ее включить и начать разравнивать бетонную поверхность. До эксплуатации нужно установить специальные направляющие, с помощью которых устройство будет перемещаться. Затем заливают раствор. Необходимо, чтобы толщина слоя превышала отметки специальных направляющих примерно на пару сантиметров. После этого начинают утрамбовывать бетон. Этот процесс не требует спешки. Только благодаря тщательной работе получается равномерное покрытие. Новичкам в строительной сфере не рекомендуется заливать большие площадки самостоятельно. Специалисты советуют начинать с небольшого участка. Только приспособившись к такой деятельности, начинающий строитель может заливать больше раствора. Процесс утрамбовки стоит проводить аккуратно.

Как работают виброрейки?


Как работают виброрейки Виброрейка имеет простую конструкцию: две квадратные в срезе трубы соединяются между собой и оснащаются бензиновым или электромеханическим вибратором. Длина рамы может быть разной, от двух до шести метров, а вот вибратором выступает несинхронный двигатель, на роторе которого установлены специальные дебалансы. Последние при вращении создают принудительную силу и передают ее в виде вибрации на саму раму. Сила вибрации, как уже говорилось, может регулироваться посредством изменения силы вибратора. Виброрейки, как и в случае с виброплитами, применяются при дорожно-строительных работах.

Лучшие бензиновые виброрейки

Бензиновые модели комплектуются двигателями внутреннего сгорания. Этот тип привода отличается высокой мощностью, обеспечивает оборудованию высокую автономность. Инструмент применяют при выполнении дорожных работ, строительстве крупных объектов коммерческой недвижимости. В закрытых помещениях технику не используют из-за выбросов продуктов сгорания.

Тсс Tss-vth-1,2 (203254)

Модель разработана российской компанией, укомплектована двигателем японской корпорации Honda. Это четырёхтактный агрегат, который не нужно заправлять специально подготовленной смесью бензина и масла. Рукоятка велосипедного типа с системой управления двигателем не закрывает обзор, позволяя контролировать ход уплотнения.

Платформа для монтажа рейки изготовлена из алюминия, устойчивого к коррозии. Прибор предназначен для установки профиля от 1,2 до 6 метров. Подходит для уплотнения бетонных растворов, которые содержат до 20% воды. Высокая частота вибрации позволяет равномерно распределить смесь и снизить количество формирующихся пор. Особенностью модели является стабильное уплотнение по всей рабочей длине, что увеличивает производительность в 4 раза.

Достоинства:

  • Надёжный ручной стартер;
  • Эффективная антивибрационная система;
  • Хорошая управляемость;
  • Низкий расход топлива.

Недостатки:

Не обнаружены.

Особенностью мотора является эффективная система воздушного охлаждения. Отверстия для отвода тепла расположены по всей поверхности бензинового двигателя. Это позволяет своевременно охлаждать силовую установку и использовать технику на протяжении всего рабочего дня.

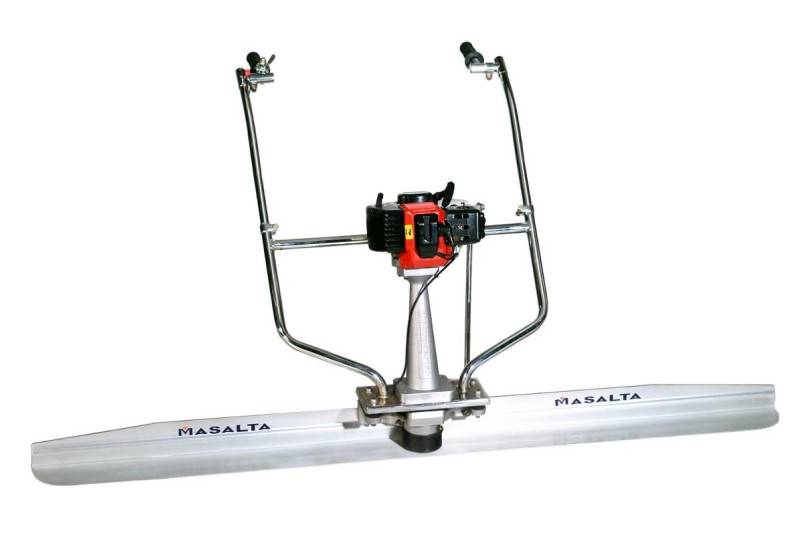

Masalta mcd-4

Разработка китайской компании, которая выпускает спецтехнику с 1996 года. Комплектуется компактным двигателем Honda, что позволило приподнять силовой агрегат вверх и максимально защитить от попадания раствора. Мотор экономичен, неприхотлив, не требует сложного обслуживания. Основание цельнолитое, массивное и прочное, надёжно соединено с двигателем.

Модель предназначена для установки алюминиевого профиля, длина которого варьируется от 1,2 до 4,9 метров. На замену лезвия у оператора уйдёт не более 2 минут. Плавающая виброрейка для бетона равномерно распределяет нагрузку по всей длине рабочего элемента. Широко разведённые рукоятки обеспечивают хороший обзор обрабатываемого участка. Для снижения вибрации установлены прокладки из толстой резины.

Достоинства:

  • Регулировка рукояток по вертикали и горизонтали;
  • Гладкая поверхность после обработки;
  • Лезвия имеют закруглённые края;
  • Профиль из закалённого алюминия.

Недостатки:

Отсутствие реверса.

Grost 110269

Российский бренд с локализацией производства в Китае предлагает плавающую модель для стяжки, бетонных растворов. Техника укомплектована 4х-тактным двигателем, который работает на бензине марки АИ-92. Управление вынесено на рукоятки, что обеспечивает хорошую координацию действий. Резиновые амортизаторы снижают уровень вибрации для комфорта оператора, а накладки на ручки обеспечивают прочный хват.

Уплотняющий элемент – сменные рейки, длиной от 1,8 до 4,9 м. Надёжное болтовое соединение препятствует формированию люфта, что увеличивает продолжительность службы. Замена основания виброузла не требует специального инструмента и не отнимает много времени. Форма подножки упрощает транспортировку и хранение.

Достоинства:

  • Вместительный бак на 2 л топлива;
  • Экономичный мотор;
  • Простое обслуживание;
  • Низкая цена;
  • Лезвия с закруглёнными концами.

Недостатки:

Высокий уровень шума.

Husqvarna (Atlas Copco) BV 30

Техника шведской компании предназначена для обработки свежеуложенного бетона. Реечный виброуплотнитель укомплектован двигателем японской корпорации Honda, который отличается неприхотливостью, низким расходом горючего. На валу мотора установлена центробежная муфта, это позволяет работать на холостом ходу.

Регулировка частоты вибрации бесступенчатая, это делает гаджет эффективным для бетона любой марки. Подшипники виброузла укомплектованы надёжными уплотнителями, которые защищают от брызг раствора. Подпорка имеет удобную конструкцию для перевозки, а регулируемые рукоятки позволяют настроить высоту с учётом роста оператора. Можно устанавливать сменные алюминиевые ламели от 1,8 до 4,2 метра.

Достоинства:

  • Профиль V-образной формы обеспечивает хорошую жёсткость;
  • Эффективные амортизаторы снижают вибрацию;
  • Толщина обрабатываемого бетона 150 мм;
  • Небольшой вес;
  • Рекомендуется для интенсивного использования.

Недостатки:

Завышенная цена.

Лучшие бетономешалки

Виброрейка для укладки бетона – как пользоваться устройством

Выполнять уплотнение и выравнивание бетонного раствора ручным инструментом достаточно сложно. Наличие электро- или бензинового мотора значительно облегчает задачу, вибрации образуются за счет работы двигателя и работник прилагает минимум усилий.

Работать с таким устройством – просто:

  • перед каждым использованием проводится внешний осмотр приспособления, определяется его исправность, выявляются возможные дефекты;
  • работник должен быть одет в специальную одежду, резиновую обувь;
  • перемещение инструмента зависит от модели – плавающий скользит по поверхности раствора, габаритный – передвигается по направляющим, которые устанавливаются до начала заливки бетонного раствора;
  • после заливки подготовленного рабочего состава приспособление протягивают по поверхности, образующиеся ямы и углубления заделывают раствором;
  • после окончания выравнивания и уплотнения инструмент необходимо хорошо очистить от остатков смеси;
  • небольшие неровности после застывания бетона удаляются путем обработки поверхности шлифовальным аппаратом.

Чтобы получить максимально качественный результат, уплотнение следует выполнять медленно, а также использовать исправный инструмент, который можно взять недорого в аренду у .

Для трамбовки и выравнивания неглубокой стяжки из бетона часто применяется несложный инструмент – виброрейка по бетону. Ее можно использовать как в дачном строительстве, так и в промышленных масштабах.

Виброрейка для бетона применяется тогда, когда требуется выполнить прочную и ровную бетонную заливку. Например, при таких работах:

  • устройство и восстановление цементных дорожных покрытий;
  • укладка малоподвижных растворов с содержанием воды до 20 %;
  • заливка полов;
  • бетонирование площадок разного назначения (пандусов, стоянок, паркингов);
  • подготовка свежей стяжки под облицовку напольной плиткой (керамической, композитной, каменной) и собственно монтаж.

Читать также: Что такое сож в токарном станке

При этом для тяжелого бетона нужно массивное оборудование, а для обычной смеси подойдут облегченные модели. В отдельную группу выделяют виброшвабры – инструмент для финишного выравнивания поверхности.

По сути, виброрейка для укладки бетона это своеобразное правило, сходное со штукатурным. Однако стяжка из бетона – материал довольно тяжелый, поэтому простого механического воздействия недостаточно. Для эффективного выравнивания инструмент дополнительно оснащается вибрационным механизмом, приводимым в действие двигателем.

Колебания от дебалансира передаются на длинную плоскую рейку, соприкасающуюся с залитым в опалубку раствором. Под ее воздействием из верхних слоев бетона удаляются излишки воздуха, а сама смесь уплотняется. Дополнительно выполняется разглаживание поверхности состава.

В результате получают качественное цементное покрытие с высокой механической прочностью, увеличенной на 20-30% морозостойкостью и длительным сроком службы.

Конструкционно виброрейки для укладки бетона делятся всего на три вида:

1. Нераздвижные, плавающие – самый простой инструмент для бытового использования.

Их сфера применения ограничивается длиной жестко зафиксированной или плавающей рейки (до 3 м), но можно купить оборудование со сменными насадками разной длины. Мощность виброреек с неизменной конфигурацией не превышает 1,2 кВт. Дешевле всего обходятся агрегаты отечественных производителей: Красный Маяк (серия ЭВ) и ТСС.

2. Раздвижные или телескопические – такое решение делает инструмент практичным и универсальным, позволяя осуществлять укладку и трамбовку бетона на любых площадях.

Выдвижные элементы увеличивают рабочую длину виброрейки до 10 м. Как правило, такие модели имеют сдвоенную выравнивающую рамку. Выпускаются компаниями, специализирующимися на профессиональном оборудовании – Euroscreed, Masalta.

3. Секционные – увеличение длины рабочей части виброрейки осуществляется присоединением к правилу добавочных секций.

Они представляют собой треугольные рамы, крепящиеся болтовыми соединениями к наборной конструкции. Кроме того, подобные модели отличаются высокой функциональностью и удобной системой регулировки.

Существуют отличия и профилей виброреек. Для производства используется стальной швеллер или камерные алюминиевые профили, соединенные попарно. Некорродирующий алюминий легче, долговечнее и проще в уходе. Зато сталь обходится дешевле, что гораздо важнее при небольшом объеме работ. Также вместо одного правила может присутствовать двойная рамная конструкция, с помощью которой укладка бетона и его выравнивание выполняются быстрее.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
