Фрезер из дрели своими руками

Металл

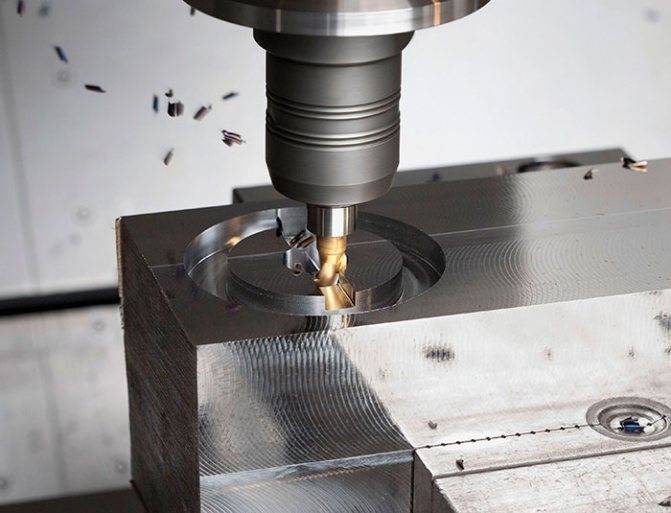

Для обработки металлов используют промышленные стационарные станки, в том числе с ЧПУ и ЧПУ 3D. Последние отличаются тем, что могут сделать деталь полностью за один раз. Если на простых станках приходится часто менять положение заготовки, или использовать разные станки, то современный станок  ЧПУ 3D  может вырезать деталь сразу, согласно заложенной программе. Выпускаются десятки разновидностей таких станков и сотни видов различных фрез.

Сталь

Прочный металл, когда требуется снять значительную толщину, это делается понемногу за несколько проходов. Изготовление одной сложной детали на станках ЧПУ 3D  может занимать много времени.

Пример деталей, которые изготавливают на таких станках из стали и сплавов:

Мягкие металлы: алюминий, латунь

Алюминий, латунь, медь, бронза относятся к мягким металлам и сплавам. Обрабатываются таким же способом на тех же станках, что и сталь. Единственное отличие – выше скорость обработки, за один проход возможно снять более толстый слой, чем у стали. Меньше изнашиваются фрезы.

Титан

Обработка титана несколько отличается. Этот металл плохо поддается обработке. Из-за высокой химической активности титан налипает на резец, что тормозит работу и изнашивает фрезу. Титан плохо проводит и отводит  тепло, потому место реза быстро перегревается. Этот металл режут с обязательно подачей СОЖ (смазочно-охлаждающая жидкость), иногда под давлением.

Керамогранит и мрамор

Эти материалы, кроме прочности, обладают высокими абразивными свойствами – способностью быстро стирать фрезу

Поэтому для их обработки важно использовать специальные фрезы:

  • поликристаллические алмазные;
  • прессованные (цельноспеченные) алмазные;
  • с алмазным напылением;
  • твердосплавные (никель, карбид вольфрама, кобальт).

Работа станка ЧПУ по камню:

Оргстекло

Относится к мягким материалам. Возможна обработка универсальными фрезами (дерево, пластик, оргстекло) или специальными. Главная проблема при резке – плавление материала и склонность к растрескиванию. Поэтому:

  1. Фреза должна быть острой, тупая из-за сильного трения склонна к перегреву.
  2. Требуется выбрать оптимальные обороты фрезы.
  3. Чтобы избежать трещин, материал снимают тонкими слоями.

ЦСП (цементно-стружечная плита)

Этот материал не относится к отделочным. Иногда его применяют как внутристеновой в каркасном строительстве или как утеплитель на потолочных перекрытиях. Структура грубая и рыхлая. Поэтому при монтаже, фрезеровка ЦСП практически не требуется. Иногда в ЦСП вырезают монтажные ниши (круглые под электро розетки, включатели, прямоугольные под коммуникации и т.д). Для этого используются твердосплавные коронки на дрелях, диски по камню на УШМ, лобзики и пилки с алмазным напылением.

ЦСП фрезеруют во время производства на промышленных станках. Это один из этапов технологии. Как это происходит, можно увидеть на следующем видео:

Гипсокартон

Это мягкий материал. При монтаже фрезеруют ручным фрезером, а кромку срезают обычным рубанком по гипсокартону. Применяются любые фрезы, устойчивые к истиранию гипсом. В листах гипсокартона часто приходится делать длинную выборку (пазы) например, когда нужно утопить в них несущую планку. Так же требуется монтажные ниши и проемы под электрику, провода, коммуникации. Как фрезерует гипсокартон, полно и наглядно показано на следующем видео:

Выше описаны способы фрезерования в общих чертах, с некоторыми моментами. Узкая специализация каждой технологии несравнимо обширнее. Фрезерованию металла посвящены учебники и научные работы. Практические навыки работы с ручными фрезерами также изложены в многочисленных источниках. В целом, фрезерование – это вид обработки материалов, который позволяет сделать практически любую деталь, и без которого трудно представить современную цивилизацию.

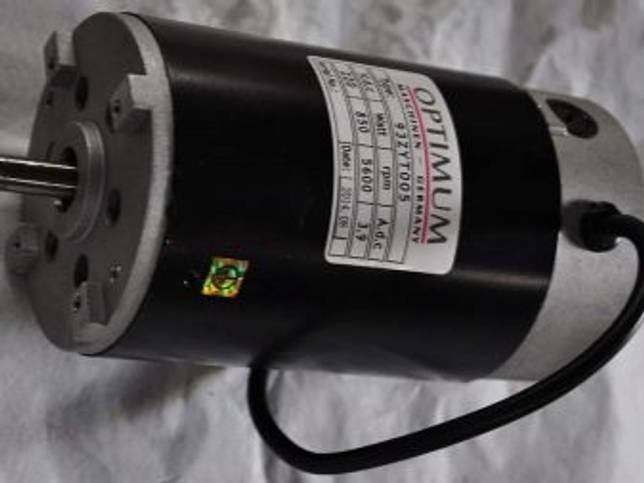

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин

Если увеличивается диаметр фрезы, развивается и угловая динамика

При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

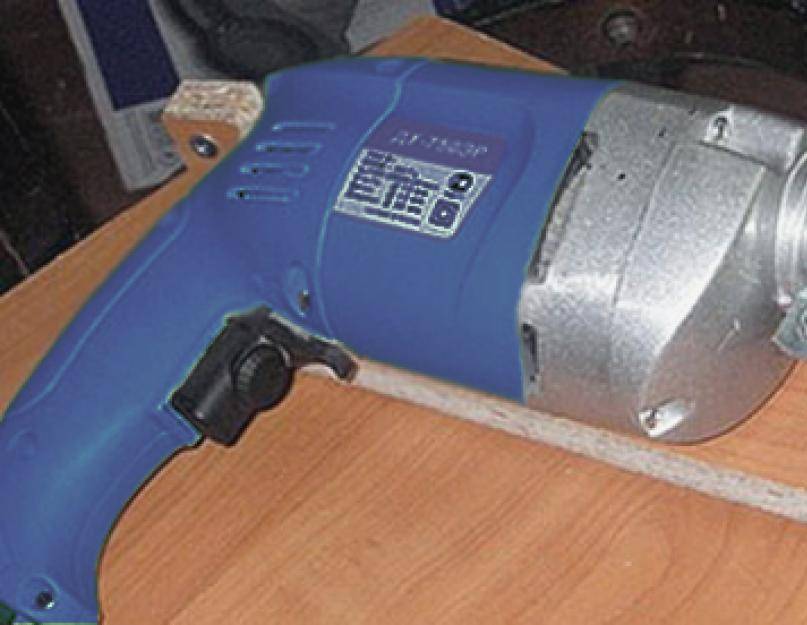

Как сделать вертикальный фрезерный станок из дрели

Еще один простой алгоритм предлагает изготовить ручной фрезерный станок, максимально похожий на покупной агрегат. Схема выглядит следующим образом:

  1. Из фанеры или тонкого листа ДСП выпиливают лобзиком два одинаковых многоугольника с небольшими выступами по трем сторонам. Детали скрепляют между собой при помощи клея и саморезов.

    Шляпки саморезов необходимо утопить так, чтобы они не выступали над поверхностью древесины

  2. По центру заготовки просверливают отверстие, диаметр которого должен слегка превышать ширину фрезы. С одной из сторон деталь распиливают от края до центра дырки. Из большого куска фанеры вырезают круг и также проделывают широкое отверстие в его центральной части.

    Отверстия в круглой и многоугольной заготовке по размерам должны совпадать

  3. Из деревянных плашек и досок изготавливают две одинаковые вертикальные стойки с направляющими, по которым будет передвигаться дрель. Опоры фиксируют по сторонам большого круга, а потом дополнительно устанавливают в их нижней части упоры-ограничители.

    Упоры не позволят дрели опускаться слишком низко

  4. В надрезанной части многоугольной заготовки просверливают сквозное отверстие для длинного винта с регулировочной гайкой. Фрезер из дрели вставляют в платформу и затягивают так, чтобы исключить колебания и люфты. По бокам стоек в нижней части прорезают пазы и пропускают через них шурупы. Завернуть крепежи нужно в заранее подготовленные боковые отверстия на платформе.

    В верхней части фрезера своими руками устанавливают дополнительный упор для исключения вибрации дрели

Видео о фрезерном станке из дрели своими руками показывают, что использовать его нужно для обработки небольших деталей.

Платформу медленно ведут по заготовке, придерживая за стойки, и проделывают ровные и аккуратные углубления и пазы.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

  • Стойка.
  • Подошва.
  • Косынка.

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

  1. Отметьте на подошве или столе центр оси шпинделя.
  2. Вырежьте отверстие под выход электрического инструмента.
  3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
  4. Строго под прямым углом следует прикрутить косынку и стойку.
  5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

https://youtube.com/watch?v=QuP_rPgy8Jc

Принцип работы фрезера

Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву — фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Обратите внимание! В ручном варианте фрезера насадка крепится в патрон. Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

Для каждого материала — отдельная насадка со своими характеристиками:

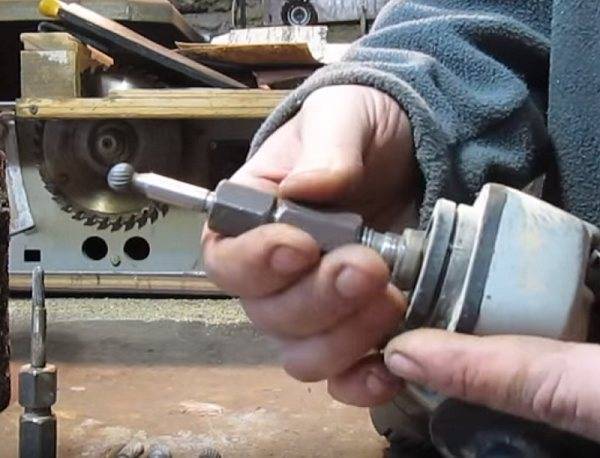

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

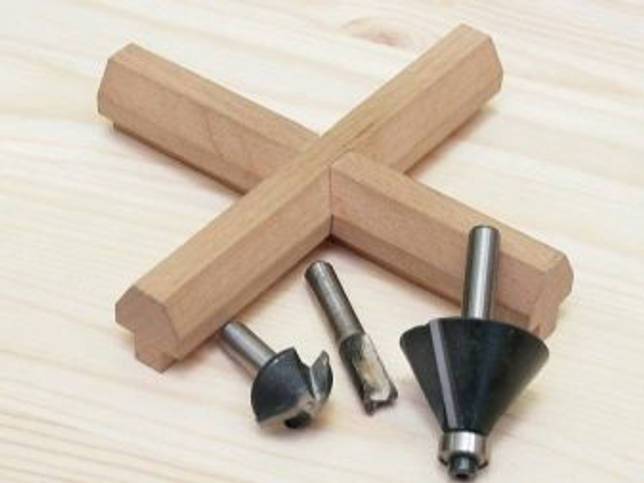

  1. Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Как пилить самодельным фрезером

Чтобы приступить к работе, нужно выбрать подходящую фрезу. Затем требуется её вставить в патрон дрели и качественно закрепить. При этом нужно следить, чтобы она выступала над подошвой на нужную высоту.

Двигая деталь по верхней стороне подошвы вдоль бруска можно выполнять обработку, например, края деревянной доски.

Для того чтобы работать самодельным фрезером, необходимо учитывать, что скорость его вращения обычно составляет не более 3000 оборотов в минуту. В то же время у фрезерного станка она достигает 20000 оборотов в минуту. Поэтому использование самодельного фрезера будет иметь свои особенности.

Учитывая относительно низкую скорость вращения, нужно использовать только такие фрезы, которые предназначены для работы на низких оборотах. При этом скорость дрели в процессе работы должна быть максимальной.

Мощность фрезерного станка составляет 1-2 кВт. Дрель может обеспечить 0,5-0,6 Вт. Недостаточная мощность не позволит справиться с обработкой очень твёрдых материалов. Её предпочтительнее использовать для дерева или пластика.

В устройстве дрели используются шестерни и редукторы, а во фрезерном станке этого нет. Из-за использования зубчатой передачи возможен люфт, который способствует возникновению вибрации и биения. Поэтому точность работы дрели будет ниже по сравнению с фрезерным станком.

Для выполнения некоторых видов работ необходимо устанавливать глубину работы фрезы. В дрели такая возможность не предусматривается. Вместо этого можно регулировать то, насколько глубоко вставлена фреза.

Важно уделять внимание безопасности проведения работ. На высоких оборотах плохо закреплённый патрон может раскрутиться. Поэтому во время работы необходимо контролировать его положение

Поэтому во время работы необходимо контролировать его положение

Поэтому во время работы необходимо контролировать его положение

Поэтому во время работы необходимо контролировать его положение.

Также необходимо обратить внимание на следующее:

  1. Кнопка включения будет расположена неудобно. Поэтому нажимать на неё нужно аккуратно.
  2. Хотя дрель закреплена на своём основании надёжно, тем не менее в процессе выполнения операций её необходимо удерживать руками в постоянном положении.

Нужно заметить, что несмотря на определённые сложности, самодельная дрель в определённых ситуациях является полезной. Кроме того, при необходимости её можно отсоединять от основания и применять в соответствии с основным назначением.

Проводя работы там, где обычно нельзя воспользоваться фрезеровальным станком, мастер может воспользоваться самодельным устройством такого же типа. Конечно, оно будет уступать по качеству профессиональному станку, но сможет справиться с большинством видов фрезеровальных работ. Умение изготовить такое устройство также будет полезно начинающим мастерам, у которых часто не имеется возможности самостоятельно проводить фрезеровальные работы. Фрезер по дереву своими руками, сделанный из дрели, поможет исправить такую ситуацию.

Какие работы можно делать фрезером по дереву

Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.

Работы по выборке открытых и глухих пазов

Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:

  1. Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
  2. Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
  3. После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
  4. Выключить фрезер.

Открытая выемка

По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.

Выборка глубоких пазов

Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.

Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.

Вырезание узкого паза

Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.

Помощь основания с направляющими стержнями

Сделать заточку торца

Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:

  • Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
  • Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.

Как сделать декоративную отделку

Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.

Декоративная отделка

Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:

  • тиски;
  • стамеска;
  • лобзик.

Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:

  1. Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
  2. По этим контурам водят фрезером, достигая желаемого рисунка.
  3. Послойное снятие дерева даёт изображению больше объёмности.

Работы по врезке замков

С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:

  1. На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
  2. Задать глубину погружения 3 мм.
  3. Закрепить на подошве станка параллельный упор.
  4. Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
  5. Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
  6. Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.

Фрезерный станок ставится на торец двери

  1. Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
  2. К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
  3. Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
  4. Зажать фрезу в цанге.
  5. Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
  6. Выполнить сверление на установленной глубине по всей длине участка.
  7. После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.

Готовый паз для замка

Горизонтальный фрезерный станок

Второй распространенный вариант исполнения фрезера – горизонтальный станок. Он имеет более простую конструкцию по сравнению с вертикальным типом, но может исполнять меньше функций.

Выбор материалов для фрезера

Различие вертикального и горизонтального расположения шпинделя приводит только к изменению принципа перемещения детали и рабочего органа. Режущий инструмент имеет возможность перемещаться в горизонтальном направлении для регулирования глубины обработки, а шпиндель с салазками двигается вертикально. Заготовка по плите перемещается в основном продольно. Требования к материалам для горизонтального станка аналогичны требованиям к элементам вертикального агрегата.

Изготовление приспособления для стационарного фрезера

При горизонтальном фрезеровании используются те же фрезы, что и при вертикальной обработке. Их можно сделать самостоятельно по вышеописанной технологии. Чаще всего на горизонтальных станках обеспечиваются такие операции: пазы на торцах и гранях, сверление горизонтальных отверстий, проточка планок, формирование плинтусов и различных длинномерных изделий с рельефом.

Оборудование для самодельного станка для фрезера

Основные узлы горизонтального фрезера имеют определенные особенности:

Шпиндель. Он располагается горизонтально, для чего изготавливается специальная опорная система. На фото приведены чертежи приспособления, которое можно использовать в горизонтальном фрезере.

Плита и столешница. В плите горизонтального станка не делается отверстие для рабочего органа. Инструмент подается сбоку. При раскрое формируется простая прямоугольная плита. Наиболее распространенный размер – 75 х 50 см. Схема стола для фрезерного станка приведена на схеме.

Техника безопасности

Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер — не исключение

Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:

  • Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
  • Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
  • Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
  • Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
  • Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
  • Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
  • Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
  • Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.

Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.

Ручной фрезер — неприхотливое устройство, не нуждающееся в слишком сложном или специализированном обслуживании. Основной уход за ним состоит в очистке от пыли и стружки, своевременной замене щеток на двигателе и проверке подшипников на валу двигателя и фрезах. Необходимо следить за чистотой направляющих штанг, легкостью перемещения по ним фрезера.

Некоторые специалисты советуют покрывать штанги слоем смазки, но это довольно спорный совет, так как к ней начнут прилипать пыль и мелкие древесные частицы. Правильнее очищать штанги кистью, смоченной скипидаром, растворяющим древесную смолу и удаляющим мелкую пыль.

В заключение необходимо напомнить, что ручной фрезер — это универсальный многофункциональный станок, имеющий массу возможностей и способный выполнять сложные операции. С его помощью изготавливаются сложнейшие детали, художественные панно и прочие поделки и изделия, требующие высокой квалификации и опыта.

Постепенно нарабатываются навыки, опыт, приводящие к усложнению рабочих операций и получению более эффективного результата. Если на первых порах фрезер используется по минимуму, это еще ничего не значит — однажды он будет выполнять сложные профессиональные задачи.

Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.

Материалы и инструментарий

Чтобы выполнить сборку приспособления, потребуются следующие материалы и инструментарий:

  • мотор, функционирующий от электросети;
  • электрический лобзик (за неимением – ножовка ручная);
  • сверло;
  • винты, контргайки, саморезы, хомут;
  • фреза;

  • патрон;
  • 4 бруска из древесины;
  • быстрозажимные струбцины;
  • ДСП – для основы агрегата.

Для эксплуатации этих инструментов не надо быть специалистом. Предварительно проверьте работоспособность электрических инструментов и побеспокойтесь о соблюдении правил ТБ.

Это интересно: Фрезер для врезки дверных замков и петель: настройка, шаблоны и фрезы, видео

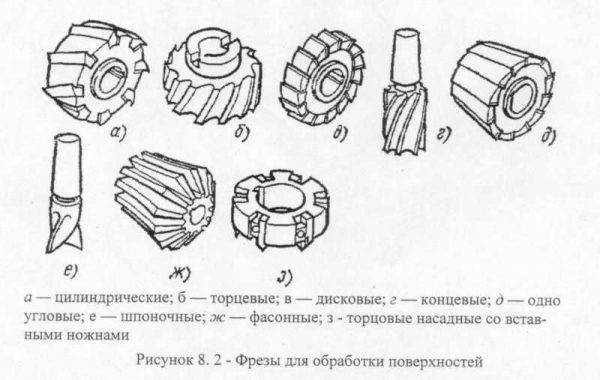

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

  • по дереву;
  • по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

  • Цельные.
  • Составные (сборные).
  • Концевые.
  • Торцовые.
  • Фасонные.
  • Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

  • Токарная обработка заготовки (придание формы).
  • Фрезеровка зубьев.
  • Обработка режущих кромок (заточка и затылование).
  • Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

  • Придание профиля.
  • Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

https://youtube.com/watch?v=WVaZTEIbPC4

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

  • Отпуск металла (процедура, обратная закалке).
  • Станочная обработка, включающая придание формы, заточку, затылование).
  • Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

https://youtube.com/watch?v=qQgosTz7Hk0

Лучший бюджетный фрезерный станок по дереву Hammer FRZ1200B

  • глубина хода – 55 мм;
  • мощность – 1200 Вт;
  • точно поддерживает заданные параметры работы;
  • стоимость – до 6 тысяч рублей.

Вертикальная модель бюджетной категории. Мощность двигателя – 1,2 кВт, частота вращения варьирует от 16000 до 30000 об./мин. Скорость регулируется, также есть система поддержания заданной частоты. Глубина хода фрезы – 55 мм. Hammer FRZ1200B весит 4,3 кг. В продажном комплекте имеются две цанги (6 и 8 мм). Также производитель вложил копировальную втулку, адаптер для подключения пылесоса, параллельный упор и рожковый ключ. Цена небольшая – 3700–6000 рублей.

Инструмент, адаптированный для домашней мастерской, имеет эргономичные ручки с резиновыми противоскользящими накладками. Прижимные винты выделены красными головками. Регулировка глубины подачи фрезы достаточно точная, как и поддержание скорости вращения. При этом цена фрезера небольшая, подойдет для новичков и мастеров.

Владельцы отмечают привлекательную цену, надежную конструкцию, простые настройки, удобство в работе. Изготовлен не хуже дорогих брендов. Есть небольшой люфт на направляющих, но он практически незаметен. При фиксации инструмента люфт отсутствует вообще. Хорошая, достойная машина. Есть нарекания на односторонний упор – при некоторых операциях это не совсем удобно, хотя и не мешает выполнять нужные действия.

Плюсы:

  • оптимален по соотношению цена-качество;
  • мощность – 1200 ватт;
  • хорошая сборка;
  • дешевый;
  • глубина обработки – до 55 мм;
  • вес – 4,3 кг;
  • точное удержание заданной скорости;
  • понятная регулировка.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
