Фреза по дереву для дрели виды и особенности применения

Применение в работе

Главной проблемой, ограничивающей использование дрели при фрезеровании, выступает эргономика. Вся конструкция электроинструмента нацелена на обработку материала, производимую вдоль оси вращения. При фрезеровке требуются движения, направленные перпендикулярно. Обеспечить позиционирование дрели, особенно при удержании одной рукой, в большинстве случаев невозможно. Поэтому уделом владельцев только одного инструмента остаются сверление и легкие виды работ, например шлифовка кромок.

Хорошим выходом из создавшейся ситуации выступает использование специальных приспособлений, аналогичных применяемым во фрезерах по обработке дерева. Сегодня можно найти различные варианты приставок для дрели в виде опорного стола, скользящего основания или вертикальной станины. При отсутствии таковых достаточно закрепить электродрель к столу с помощью хомутов. После этого остается установить фрезу для дрели и можно приступать к фрезеровке.

Бытовые электроприборы не предназначены для выполнения тяжелых операций, поэтому использовать дрель для металлообработки вряд ли получится. В некоторых случаях с ее помощью можно выполнить раскрой листового материала или подправить кромку. Гораздо более широкий спектр работ обеспечивается при обработке древесины. Если не требуется большой производительности, то можно выполнять практически все виды фрезерных операций. То же самое можно сказать и о работах по пластику. Некоторым недостатком в обоих случаях станет сложность подбора режимов, так как далеко не все дрели обеспечат требуемую частоту вращения инструмента

Также следует обращать внимание и на мощность двигателя электроинструмента. Этот параметр в бюджетных моделях может значительно ограничить диаметр используемой оснастки

Применение в работе

Главной проблемой, ограничивающей использование дрели при фрезеровании, выступает эргономика. Вся конструкция электроинструмента нацелена на обработку материала, производимую вдоль оси вращения. При фрезеровке требуются движения, направленные перпендикулярно. Обеспечить позиционирование дрели, особенно при удержании одной рукой, в большинстве случаев невозможно. Поэтому уделом владельцев только одного инструмента остаются сверление и легкие виды работ, например шлифовка кромок. Применение фрезы по дереву для дрели.

Хорошим выходом из создавшейся ситуации выступает использование специальных приспособлений, аналогичных применяемым во фрезерах по обработке дерева. Сегодня можно найти различные варианты приставок для дрели в виде опорного стола, скользящего основания или вертикальной станины. При отсутствии таковых достаточно закрепить электродрель к столу с помощью хомутов. После этого остается установить фрезу для дрели и можно приступать к фрезеровке.

Бытовые электроприборы не предназначены для выполнения тяжелых операций, поэтому использовать дрель для металлообработки вряд ли получится. В некоторых случаях с ее помощью можно выполнить раскрой листового материала или подправить кромку. Гораздо более широкий спектр работ обеспечивается при обработке древесины. Если не требуется большой производительности, то можно выполнять практически все виды фрезерных операций. То же самое можно сказать и о работах по пластику. Некоторым недостатком в обоих случаях станет сложность подбора режимов, так как далеко не все дрели обеспечат требуемую частоту вращения инструмента

Также следует обращать внимание и на мощность двигателя электроинструмента. Этот параметр в бюджетных моделях может значительно ограничить диаметр используемой оснастки

На что обращают внимание

Если используют дрель для фрезеровки по дереву, учитывают ряд особенностей:

  1. Работу подшипников на вале с расчетом осевой продольной нагрузки. В некоторых типах механизмов прилагается поперечное усилие, которое влияет на быстрое изнашивание деталей.
  2. Скорость оборотов.
  3. Способы охлаждения.
  4. Мощность двигателя.
  5. Расположение рукояток.
  6. Качество патрона.

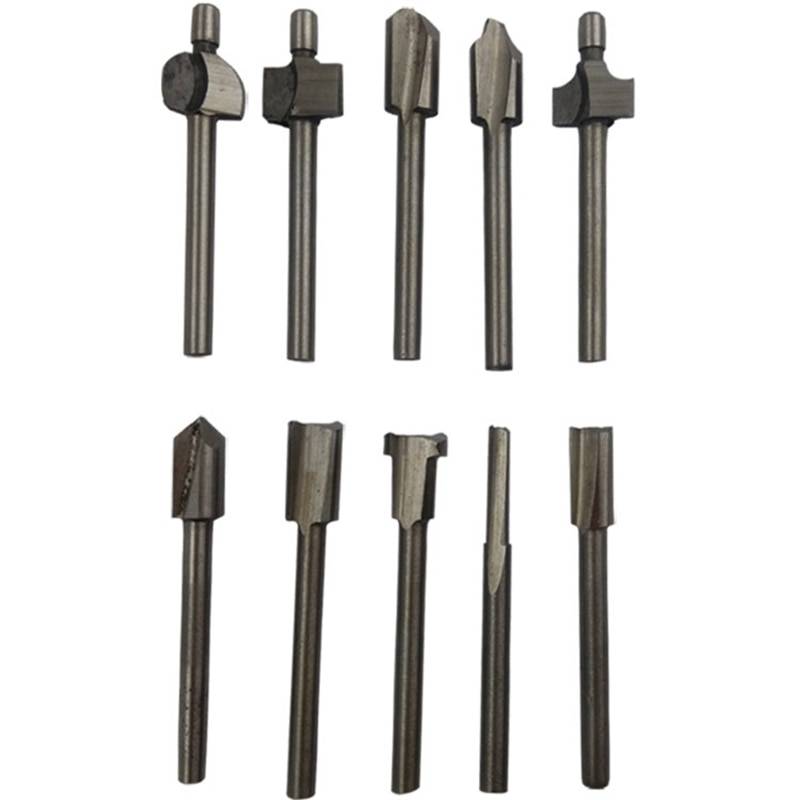

Фрезы для электродрели

Электроприбор должен быть оснащен функцией, регулирующей обороты с большим запасом мощности — это означает, что на него можно устанавливать фрезы для электродрели.

При несовместимости в механизме устройств, возможны негативные последствия:

  • инструмент перегреется;
  • редуктор выйдет из строя;
  • в процессе образуется перекос заготовки;
  • выскочит хвостовик из-за ненадежного патрона.

Есть неписанные правила фрезеровщика:

  • действия выполняют медленно, точно и аккуратно;
  • проверяют все соединения, электропроводку, фиксацию;
  • периодически дают остыть дрели.

Когда предстоят большие объемы работ, нужна насадка из твердого сплава. Только после надежной фиксации оснастки в патроне начинают фрезеровать.

Выбирают нож по критериям:

  • размерам — параметр влияет на поставленную технологическую задачу;
  • форме, конфигурации, расположения лезвий;
  • углу заточки;
  • материалам изготовления – от стали зависит выполнение различных операций, срок эксплуатации;
  • назначению – если прочное фрезерное сверло, его используют не только по дереву для дрели, но и более твердых материалов.

Любой товар, когда покупают визуально оценивают, смотрят на компанию производителя. Репутация предприятия раскроет плюсы и минусы производства. С оснасткой нужно поступить также. Если покупатель не настолько богат, чтобы позволить себе дешевую вещь – фреза должна быть добротной и дорогой.

Разновидность хвостовика по диаметру

Хвостовик фрезы – это круглый металлический стержень, такой же, как у сверла. Но в отличие от сверлильного станка, дрели или шуруповерта хвостовик фрезы зажимается не в 3-кулачковом патроне, а в цанговом зажиме (цанге).

Такой зажим намного компактнее патрона, затягивать одну гайку проще, чем кулачки на патроне специальным ключом

Это важно, учитывая конструкцию этого инструмента. Минус такого зажима – можно использовать только подходящие по размеру хвостовики

В этом отличие от патрона, в котором можно зажать хвостовик сверла размером, например, от 1 до 10 мм.

На современных фрезерах используются цанги для зажима трех основных стандартов хвостовиков: 6 мм, 8 мм, 10 мм и 12 мм.  Многие модели поставляются со сменными цангами. Например, под 6 и 8 миллиметровые хвостовики.

Цангу затягивают специальным ключом, входящим в комплект или аналогичным по размеру другим накидным (рожковым) ключом. Для затяжки и откручивания, вал стопорят либо нажимом предусмотренного в конструкции фиксатором, либо другим ключом, если на валу есть грани под второй ключ для фиксации.

Фиксация вторым ключом надежнее, так как внутренние фиксаторы иногда срываются. Поэтому на качественных брендовых моделях часто используются именно ключевые фиксаторы. Это преимущество, а не недостаток.

Гайку цанги затягивают с усилием до упора, но без лишнего усердия, чтобы не сорвать резьбу, или грани гайки и ключа.

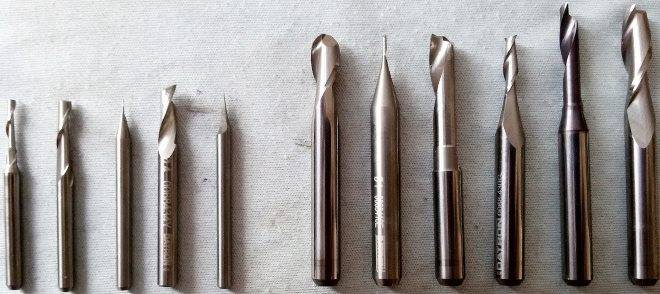

Пальчиковые и монолитные фрезы для выборки пазов

Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.

Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

  • прямоугольными;
  • трапециевидными;
  • галтельными;
  • клиновидными;
  • фасонными с более сложной формой режущих кромок.

Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.

Советуем изучить — Пароизоляция — какой стороной к утеплителю ее правильно укладывать и другие особенности применения мембран

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

Как выбрать?

Обычно при выборе фрезы руководствуются двумя критериями:

  • диаметр хвостовика;
  • профиль рабочей части.

Хвостовик чаще всего бывает 6,8 или 12 мм. Однако встречаются фрезы с диаметром 7 мм, поэтому рекомендуется уточнять этот момент в процессе покупки, а не получать сюрпризы уже дома. Необходимо понимать, что установка такой фрезы в 8-миллиметровую цангу с расчетом посильнее ее затянуть приведут только к поломке цанги, никакого положительного результата не будет.

Приобретая фрезы, следует обращать внимание на качество ее изготовления. Также полезно проверять инструмент по критериям:

  • степень термической прочности. Определяет устойчивость изделия к нагреву;
  • тип соединения рабочей части фрезы и хвостовика;
  • состав припоя, который использован при соединении лезвий и основания инструмента.

https://youtube.com/watch?v=guAPSTOsGB0

Наиболее качественными считаются припои марок ПСр37,5 или ПСр40. ЕСли лезвия и основание соединены сварным способом, надежности от такого инструмента ожидать не приходится. Лучший способ проверки качества металла — попробовать его на прочность с помощью напильника. Если он легко стачивается, инструмент откровенно слабый. Качественные лезвия напильник не берет. Твердость металла должна находиться в диапазоне 58-62 HRC.

Фрезы для ручного станка играют важнейшую роль. Без них он как автомат без патронов. Состав и качество режущего инструмента практически полностью определяют возможности фрезера и косвенным образом характеризуют степень подготовки мастера. Чаще всего, инструментом обзаводятся по мере необходимости, что оправдано, но, при появлении нужды потребует поисков нужных фрез. На первых порах неплохо выручают стандартные наборы, в которых собраны самые востребованные образцы. Остальные виды инструмента приобретаются с появлением опыта, навыков и понимания, какие фрезы нужны больше всего и заслуживают приобретения в первую очередь.

Типы насадок

Есть огромное количество буровых принадлежностей. Некоторые из них предназначены для легкого сверления, другие позволяют создавать отверстия большого диаметра, а третьи помогают шлифовать и полировать. Есть и узкоспециализированные приспособления, например, фреза для мини-сверла по дереву, превращающая ручной инструмент в мини-фрезерный станок.

Не всегда обязательно иметь строго вертикальное отверстие, проходящее через всю деталь. Бывают случаи, когда необходимо просверлить точно под прямым углом, кроме того, несколько параллельных отверстий. Здесь на помощь мастеру придет ограничитель угла сверления. В основном это легкие конструкции, которые надеваются на сверло и обеспечивают точное позиционирование.

Еще один полезный аксессуар для электродрели — глубиномер. Ограничитель входит в базовую комплектацию практически всех сверл. Устройство предельно простое — это металлический стержень, не позволяющий просверлить глубже указанного значения.

Специальные режущие инструменты

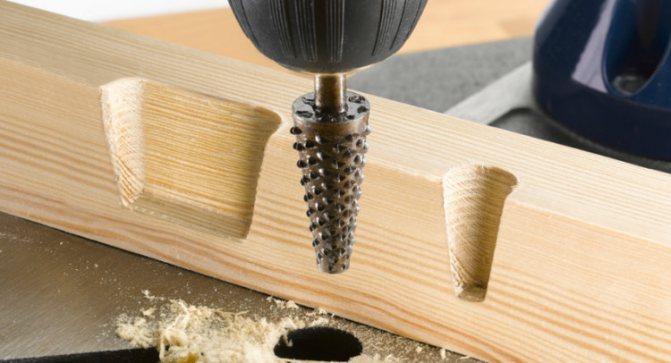

Следует отдельно отметить о существовании борфрез. Такой механизм устанавливают в электродрели или шуруповерты. Эти детали называют шарошками, а применяют для зачистки и шлифовки металлических поверхностей. Большую популярность приобрел инструмент у гравировщиков для нанесения надписей в ювелирной продукции. Гравировка выполняется при большой скорости вращения вала, но на маленьком по размерам приборе.

Борфреза может установлена в бормашину или дремель, это наименование она получила по названию немецкой компании.

Фирма специализируется на производстве фрезерного оборудования с оснасткой. Когда выполняют гравировку на металле берут инструмент с гибким валом, насадка используется со специальным креплением.

Есть примеры по изготовлению самодельных фрез:

  • разбирают зажигалку;
  • извлекают кремниевое колесо;
  • устанавливают на вращающуюся ось;
  • на фанерный цилиндр приклеивают наждачную бумагу, получают инструмент в виде шлифовального барабана;
  • точат дюбель — выйдет торцевая или отрезная насадка.

Подобным устройством можно воспользоваться в единичном случае, если намечается серьезный объем, таким же должен быть инструментарий. Тем более, что в заводских изделиях нет недостатка, стоят они не дорого.

Затылованные лезвия

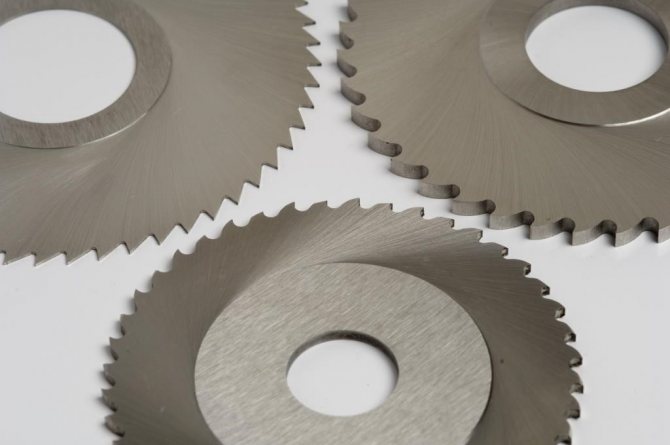

Отрезные

Отдельную разновидность дисковых фрез, назвали отрезными.

Создали такие элементы для обработки, болванок частично разделенных или разрезанных на фрагменты. Здесь отсутствует торцевая острая кромка, а зубцы устанавливают 3 видов:

  • большие;
  • малые;
  • средние.

Фрезы с большими зубьями применяют для обработки мягкого сплава, остальные идут на отделку чугуна или стали.

Сталь для изготовления фрез

Для изготовления фрез применяются только и исключительно высококачественные материалы. К таковым материалам относятся высоколегированные стали, обладающие повышенной износостойкостью к температурному воздействию. Чтобы повысить прочность оснастки при нагреве, в состав сплава вводятся твердосплавные материалы — молибден, хром, ванадий, а также вольфрам.

Для достижения высокой твердости будущего изделия, в составе сплава должно присутствовать не менее 0,7% углерода. Если количество углерода меньше этого значения, значит готовая фреза будет недостаточно твердой. В состав сплава, из которого изготавливаются рассматриваемые типы оснастки, входят следующие вещества:

  1. Вольфрам с молибденом — за счет этих твердосплавных материалов достигается особая прочность, высокая износостойкость и красностойкость стали
  2. Хром — в состав сплава входит этот элемент, количество которого ограничивается до 4%. Хром в умеренном количестве позволяет получить повышенной прочности к прокаливанию металл
  3. Кобальт — влияет положительно на красностойкость, но при этом его большое количество негативно отражается на прочности. Кобальт подавляет углерод, в результате чего снижается прочность
  4. Сера и фосфор — в составе сплавов их количество должно быть ограниченным до значения 0,03%. Чем больше серы и фосфора в составе, тем ниже качество насадки

Для изготовления фрез применяются стали марки Р6М5, Р18 и Р12. Первая марка стали является самой дешевой, но при этом получаемая оснастка обладает низкой износостойкостью. Высокая износостойкость присуща для сплавов марки Р18, в составе которых содержится много вольфрама. Марка стали Р12 отличается повышенными показателями тепловой устойчивости. Разновидности рассматриваемых оснасток в работе показаны в видео ролике ниже.

https://youtube.com/watch?v=6kiNFGZFZ2s%3F

Подводя итог, нужно отметить, что фрезы по металлу стоят достаточно дорого, поэтому покупать устройства без предварительного выяснения его назначения, крайне нерационально. Каждый вид фрезы имеет не только предназначение, но и характерные технические параметры, которые нужно учитывать, перед тем, как купить насадку для обработки металлических заготовок. Зная о том, какие основные виды фрез по металлу выпускаются современными производителями, не составит большого труда выбрать их для выполнения соответствующих манипуляций.

Публикации по теме

На перфоратор переходник для закрепления сверла

Насадка на дрель для заточки сверл и ее эффективность

Насадки на дрель, шуруповерт и болгарку для полировки авто — виды и их выбор

Какие пилки для электролобзиков бывают отличие маркировка и назначение

Виды фрезерных насадок по дереву для электродрели

Типы фрезы по дереву

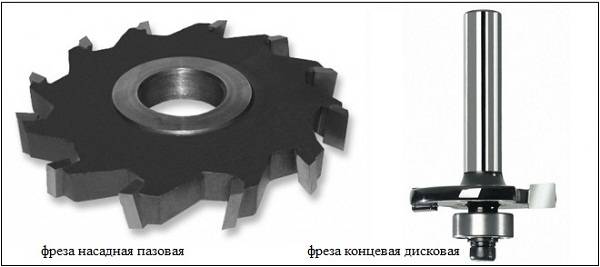

За исключением особых случаев, фреза подразделяется на два типа.

  1. Насадные, диаметр их посадочного хвоста составляет тридцать два миллиметра. Чаще всего используются для установки в стационарный фрезерный станок.
  2. Концевые, их еще называют пальчиковыми. Посадочный хвостик у таких насадок имеет диаметр от восьми до двенадцати миллиметров. Их можно установить как на станок, так и на дрель.

Фреза, используемая как дополнение на дрель, может быть исключительно второго типа. Такие детали легко заменяют профильный станок и даже лобзик. При помощи фрезы обрабатывают такие материалы:

  • натуральная древесина;
  • фанера;
  • МДФ;
  • ДСП.

Самыми износостойкими считаются насадки для фанеры. Как и лобзик, она имеет режущие пластины, поэтому не перетачивается при использовании. Изготавливаются такие инструменты из прочного сплава, увеличивая тем самым период использования.

Основные характеристики

Любой вид фрез можно охарактеризовать несколькими параметрами. Основные из них:

  • геометрия (общая форма);
  • форма режущих кромок (лезвий);
  • конструкция;
  • материал, из которого изготавливаются лезвия;
  • диаметр внешний, посадочный, хвостовика.

Независимо от параметров, все виды должны обладать высокой прочностью, поэтому их делают из твердых, прочных материалов с последующей термической обработкой. Применяется напыление, увеличивающее износостойкость изделий.

Конструктивное исполнение

Хвостовик и режущие зубцы или лезвия – основные части фрезы по дереву. Их делают из цельного куска металла (такие инструменты называют монолитными) или из отдельных частей с последующим скреплением (сборные, составные).

Монолитные фрезы изготавливаются из инструментальной стали (твердость не ниже HRC 58…62) заодно с режущей частью, которую затем затачивают. Они имеют небольшой эксплуатационный ресурс, что связано с невозможностью замены режущих пластин по мере их износа. Основное их преимущество – низкая стоимость.

Сборные фрезы представляют собой стальную болванку с напаянными лезвиями, которые изготавливаются из инструментальной стали или твердосплавных металлов. Большое значение при их изготовлении уделяют рецептуре и качеству припоя, которым припаивают лезвия. Это должна быть тугоплавкая марка, содержащая медь и серебро. К таким припоям относятся, например, ПСр 37,5 и ПСр 40.

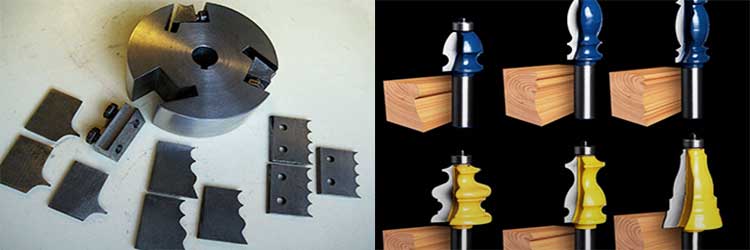

Фрезы со сменными лезвиями (фрезерные головки) – это разновидность сборных. В них лезвия устанавливаются таким образом (механическое крепление), чтобы их можно было менять по мере износа.

Встречаются также фрезерные головки, в которых объединены в единое целое несколько разновидностей режущих лезвий, их называют наборными. При этом можно изменить порядок набора режущих частей и расстояние между ними. Инструмент при такой замене не должен во время работы терять свою продольную устойчивость.

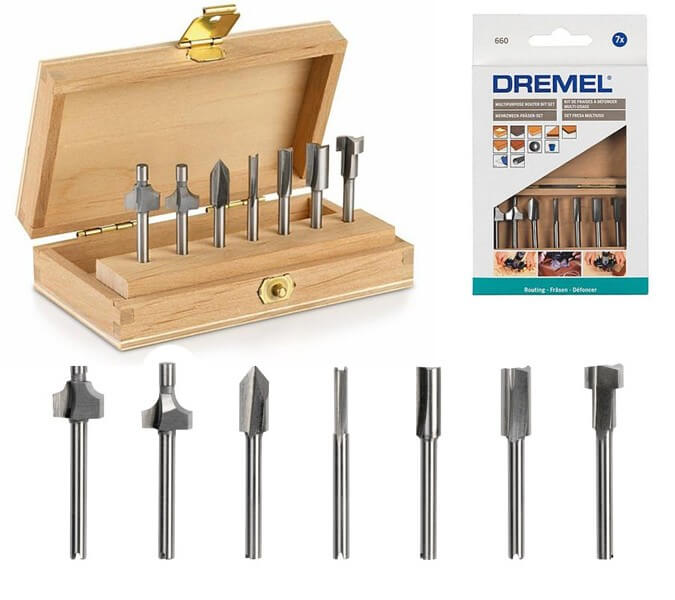

Наборы используют для получения фасонных изделий из дерева и других работ с древесиной.

Для того чтобы упростить выполнение работ, связанных с точным фрезерованием при помощи ручного деревообрабатывающего инструмента, кромочную фрезу по дереву часто оснащают небольшим подшипником. Он монтируется у одного из краев режущей кромки (вверху или внизу) и при работе обеспечивает правильное направление движения, упираясь в край деревянной детали.

Типы лезвий

По типу лезвий фрезы по дереву делятся на твердосплавные (маркируются аббревиатурой HSS) или быстрорежущие (обозначаются буквами НМ). При этом инструментом с быстрорежущими кромками обрабатывают мягкую древесину, а с твердосплавными лезвиями – твердые породы дерева.

Твердосплавные лезвия обладают высоким температурным коэффициентом и улучшенными рабочими характеристиками.

При этом лезвия у всех типов фрез могут располагаться вертикально или под наклоном. Вертикально-ориентированные лезвия рубят материал. Наклонные ножи срезают слой материала, что позволяет избежать сколов древесины по краям деталей. Встречается также и спиральное расположение режущих кромок. Использование инструмента с наклонными или спирально-ориентированными лезвиями значительно повышает качество обработки поверхности.

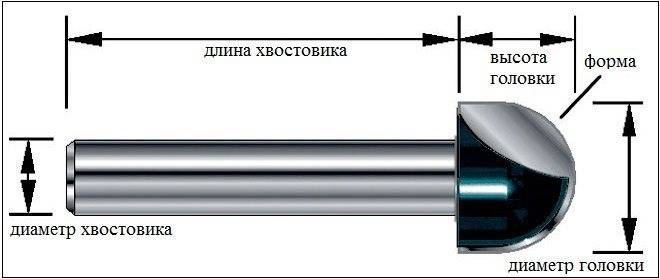

Геометрические параметры

Основным параметром, влияющим на совместимость фрез с конкретной моделью деревообрабатывающего станка (фрезер, станок с ЧПУ и др.), служит размер хвостовика. Вызвано это тем, что для их установки в станок используются специальные цанговые зажимы (цанги), надежно охватывающие и зажимающие хвостовик. На практике используются цанги, у которых диаметр посадочного места измеряется в дюймах (1/2″ и 1/4″) или миллиметрах (6,12 или 18 мм).

Посадочные размеры фрез зависят также от способа установки. Насадные фрезы, устанавливаемые на шпиндель стационарного фрезерного станка, имеют диаметр посадочной части 32 мм. У концевых (пальчиковых) фрез, которые предназначены для установки в патрон ручной дрели или цангу фрезера, диаметр хвостовика может быть разным – от 6 до 12 мм.

Фрезерование тонких нежёстких стенок

Для обработки уступов:

  • С малым отношением высоты к толщине
  • Со средним отношением высоты к толщине
  • С большим отношением высоты к толщине > 30:1
  • Тонкостенных деталей

На что обратить внимание:

  • Стратегия обработки тонкостенных участков должна выбираться в зависимости от высоты и толщины стенки
  • Число проходов во всех случаях определяется размерами стенки и осевой глубиной резания
  • Учитывайте стабильность и фрезы, и стенки
  • Для обработки тонких стенок целесообразно применять метод высокоскоростной обработки, характеризующийся небольшими ap/ae и высокой vc. Такие параметры обработки сокращают длительность врезания и, как следствие, уменьшают силовой воздействие и отжатие.
  • Рекомендуется попутное фрезерование
  • Для обработки алюминия и титана используются одинаковые методы фрезерования

Малое отношение высоты к толщине стенки

Проходы следует выполнять по зигзагообразной траектории.

Фрезерование​ тонких стенок:

  • Обработку одной стороны стенки следует вести неперекрывающимися проходами
  • Повторите процедуру с другой стороны
  • Оставьте припуск с обеих сторон для последующей чистовой обработки

Среднее отношение высоты к толщине стенки

Фрезерование с подержкой стенки:

  • Аналогичный подход, но с перекрытием проходов обработки двух сторон стенки: это обеспечивает большую поддержку в обрабатываемой точке. Первый проход следует выполнять при уменьшенной глубине резания, ap/2
  • В обоих случаях оставляйте с обеих сторон припуск на последующую чистовую обработку 0,2–1,0 мм

Большое отношение высоты к толщине стенки > 30:1

В дополнение к обработке с чередованием сторон стенки при фрезеровании достигайте желаемую толщину стенки поэтапно, «ёлочкой».

  • В процессе обработки более тонкое сечение всегда опирается на расположенные ниже более толстые сечения
  • Поэтапно выполняйте обраотку сверху вниз по стенке

Тонкие стенки

Припуск на чистовую обработку

Поуровневая обработка

Припуск на чистовую обработку

Обработка с поддерживающими участками

Припуск на чистовую обработку

Фрезерование тонкостенного основания

Обработка тонких оснований:

  • Применяйте круговое фрезерование с врезанием под углом в центре основания на требуемую глубину
  • Фрезеруйте наружу от центра по круговой траектории с врезанием под углом

Если при этом потребуется фрезерование поверхности, противоположная сторона которой уже обработана:

  • Используйте инструмент с минимальным количеством режущих кромок
  • Необходимо минимальное силовое воздействие с этой стороны при обработке

Если деталь имеет отверстие в центре основания:

  • Оставьте поддерживающую опору в том месте при обработке с одной стороны.
  • Обработайте другую сторону
  • После обработки обеих сторон уберите опору

Как подготовить дрель к фрезеровке

Электродрель

С электродрелью возможно нельзя открыть полноценный столярный бизнес, но в домашней мастерской, часто просто необходимы разные фрезерные процедуры.

Начинают переустройство с места, куда будет вмонтирован электродвигатель.

Если нет старого стола, его можно сколотить из подручного материала – досок, фанеры. Для опорных ножек подойдут бруски. На столешнице делают выемку для установки прибора с направляющими. Понадобится вырезать пилой полукруглый паз, просверлить насквозь окружности для крепления опорного листа.

После постройки стола понадобится:

  • электроприбор;
  • маленькая фреза для пробы;
  • патрон;
  • листы ДСП.

Дрель хомутами крепят к стойке из ДСП. Фрезу устанавливают на вал. Лифтом послужит каретка электроинструмента с основным корпусом. Стойку и ограничительную площадку соединяют под прямым углом. Нож должен выходить за пределы основания.

Другие насадки

Дрель может работать не только с деревом, но и с бетоном. Так, например, специальная коронка позволяет проделывать широкие отверстия в твердом составе. Применение коронки по бетону может потребоваться во время строительства или ремонтных работ, поэтому возможность использовать привычную дрель будет как нельзя кстати.

Коронка по бетону для дрели

Подобные инструменты применяют при необходимости проложить канал для коммуникаций:

  • проводов электрической сети;
  • газовых труб;
  • телефонных и интернет кабелей.

Существует специальный вид коронок с алмазным напылением — они эффективно справляются с бетоном и другими твердыми поверхностями.

Как видно, простая насадка может превратить обыкновенную дрель в многофункциональный станок. Легкость использования и компактность устройства делают его более привлекательным, чем сложное в управлении и дорогостоящее профильное оборудование.

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

  • Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
  • Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
  • Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
  • Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
  • Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

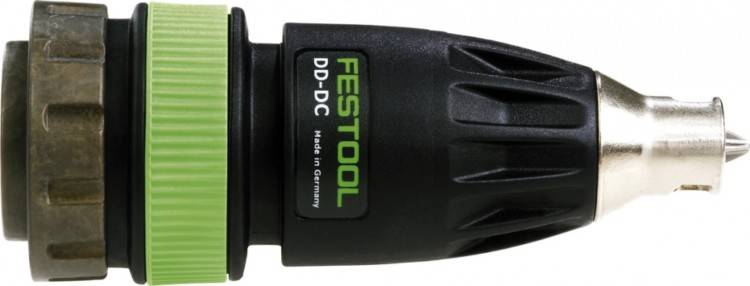

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Типы диаметров хвостовика

До начала того, как приступить к выбору фрезы, следует в самом начале определиться с методом крепления, а именно в каких единицах будет измерен диаметр хвостовика – в миллиметрах или дюймах.

Обратите внимание, что во время перевода дюймов в единицы системы исчисления получается 6.35 мм и 12.7 мм, но несмотря на маленькую разницу миллиметровый хвостовик не совмещается с дюймовой цангой и наоборот. Вал фрезеровочной машинки вращается со скоростью до 25 000 оборотов за 1 минуту, и поэтому такие даже незначительные несоответствия способны повлечь за собой как минимум порчу инструмента

Как правильно работать дрелью с фрезой

Прежде чем брать в руки инструмент, и закреплять в его патроне насадку, следует понимать, что так могут проводиться исключительно черновые работы. Для достижения идеальной чистовой обработки материала понадобится воспользоваться фрезерным станком.

Чтобы воспользоваться фрезой по дереву на дрель, необходимо разобраться с особенностями выполнения данных действий. Принцип работы насадок аналогичен сверлению, только при этом происходит обработка материала, получая в нем различного вида отверстия и формы. Чтобы в домашних условиях обработать древесину такой насадкой, необходимо прибегнуть к сооружению фрезерного станка своими руками из дрели.

Это интересно! Выпускаются специальные кронштейны в виде каркаса для закрепления дрели, которые позволяют применять ручной инструмент для работы с фрезами.


Дрель со специальным кронштейном для работы фрезой

О том, какая дрель подойдет для фрезеровки, знают далеко не многие домашние умельцы. Чтобы получить высокую точность вырезаемых форм в древесине, нужно чтобы инструмент имел функцию регулирования оборотов и большой запас мощности. Дрель в качестве фрезеровального инструмента — это не самое лучшее решение, так как этому способствуют такие негативные факторы:

  • Отрицательное воздействие на редуктор инструмента
  • Быстрое нагревание инструмента, что сокращает его срок службы
  • Вероятность образования перекоса по отношению к обрабатываемой заготовке
  • Ненадежность фиксации в патроне инструмента

Несмотря на все эти недостатки, ручной инструмент продолжает использоваться для работы с фрезой по дереву. Выполняя работы нужно с соблюдением таких правил:

  • Не торопиться выполнять работу
  • Действовать аккуратно
  • Надежно фиксировать заготовку
  • Делать периодические паузы, чтобы давать инструменту остыть

Это интересно! Если планируется продолжительная работа фрезой по дереву, то для таких целей не лишним будет приобрести специальную насадку из твердосплавных материалов. Как только насадка будет надежно зафиксирована в ключевом патроне инструмента, можно приступать к выполнению соответствующих действий.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

  • Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
  • Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

  • Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
  • Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
