Особенности конструкции
Кромочные фрезы по дереву для ручного фрезера, не зависимо от типа, не отличаются конструкционно и стоят из таких частей:
- Хвостовик. Именно эта часть зажимается в принимающем устройстве. Наиболее распространенной является цилиндрическая форма хвостовика. Чаще все на нем приводится дополнительная проточка для лучшей фиксации. Такая форма широко распространена для ручного инструмента, а для профессионального изготавливают резцы с конусообразно формой хвостовика. Эта часть изготавливается из легированной стали, что необходимо для максимальной прочности и надежности крепления во время работы.
- Режущая часть. Как раз-таки режущая часть отличается разнообразием форм и видов. Выбор которой напрямую зависит от желаемого конечного вида полученной кромки. Чаще всего изготавливается двух видов: одной конструкцией с хвостовиком и в виде сменного элемента. При необходимости можно приобрести такую модель, что дает возможность установить несколько режущих элементов. Для изготовления режуще части используются специальный твердые славы так называемой быстрорежущей стали.
- Подшипник. Подшипник устанавливается в некоторых видах, при необходимости. Обычно он расположен в нижней или верхней части хвостовика. Подобная конструкция помогает мастеру контролировать глубину работы инструмента, плавно изменяя ее в процессе фрезеровки. А также выполнять работу по заготовленному шаблону.
Ручной фрезер по дереву: устройство и виды инструментов
Торцевые фрезы
Назначение таких резцов – это обработка ступенчатых и плоских поверхностей. При обработке заготовки резцом, режущие кромки которого расположены на торцевой поверхности, зубья по очереди касаются поверхности материала. Эта особенность позволяет максимально эффективно и ровно обрабатывать деталь. В качестве материала резцов чаще всего используют углеродистую и быстрорежущую сталь, а также минералокерамические сплавы с высокой степенью твердости. Значительно реже встречаются резцы с алмазным напылением. Этот тип предназначен для работы с материалами высокой степени твердости.
Что такое концевая фреза
При помощи концевой фрезы обрабатываются пазы, различные выступы и плоские поверхности. Конструктивно она имеет хвостовики конического или цилиндрического типа. Если необходима грубая обработка заготовки, то свой выбор стоит остановить на фрезах с большими зубьями. Чем аккуратнее следует обработать заготовку, тем более мелкие зубья должны быть на резце.
Концевая угловая фреза
Этот тип используется для обработки угловых пазов и наклонных поверхностей. Резцы делятся на одноугловые и двухугловые. Толщина среза заготовки резцом различна по всей длине кромки. Максимальную толщину среза обеспечивает вершина зуба, затем она линейно уменьшается вдоль всей кромки.
Копировальные фрезы
Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.
Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками
Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования
Что это такое?
С точки зрения конструкции, фрезерный станок чрезвычайно прост.
Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.
При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.
Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.
Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:
- древесина разных видов;
- ДСП, ламинированная или обычная;
- МДФ, ДВП, фанера;
- алюминий;
- мягкие виды пластмассы.
Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:
- обработка кромок;
- изготовление пазов или гребней;
- создание декоративных элементов, рельефного орнамента;
- копирование деталей различной формы и конфигурации;
- изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.
Это интересно: Фреза по дереву для дрели — применение, конструкция, виды фрез
Специальные и комбинированные фрезы
Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.
Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.
Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.
рмнт.ру
Как выбрать
Определить качество и долговечность фрезы можно только при реальной работе. Сделать это до покупки осмотром либо другими способами невозможно. Если требуется покупать большой комплект разных профилей за значительную сумму, можно проверить качество без продолжительных работ следующим способом:
- покупается одна фреза выбранного производителя;
- обратная сторона режущей кромки пробно затачивается обычным напильником с мелкой насечкой;
- если снимаются опилки, сплав недостаточно прочный. (Легко точится – легко тупится).
Покупать большое количество фрез такого качества не стоит. Твердосплавные кромки затачиваются только абразивными кругами точильных станков либо алмазными надфилями, обычный напильник их не берёт.
Представление о качестве может дать репутация бренда. Большинство брендов выпускают для бытового применения «массовый ширпотреб», однако достаточно хорошего качества, чтобы выполнять нужные работы.
Средним и достаточным для работы качеством обладают фрезы вышеперечисленных брендов – Бош, Энкор, Фит и т.д.
Цена не всегда показатель качества. Дело в том, что цена зависит не только от применяемых дорогих или дешевых сплавов, стоимости оборудования, но и от профиля фрезы. Сложный профиль большего размера стоит дороже, чем простой.
Хорошие фрезы выпускают немецкие производители. Гарантия качества, если изделие произведено не, например, «в КНР под контролем и т.д.», а именно на территории Германии. Поэтому при поиске в сетевых магазинах следует кликнуть страну-. В выдаче будет только продукция, произведенная в этой стране.
Немецкие фрезы идеально сбалансированы, не создают вибраций и биений на больших оборотах, обрабатывают древесину максимально чисто и очень долго сохраняют рабочие качества без заточки.
Что можно делать фрезером по дереву в зависимости от его мощности
С помощью обычного ручного фрезера можно скруглять углы и торцы мебельных щитов из дерева и МДФ, сверлить отверстия, оформлять радиуса и выравнивать углы, фрезеровать и пазовать поверхности. Однако функциональность и удобство пользования определенной моделью напрямую зависит от мощности. Исходя из того, что вы планируете делать фрезером, подбирается тот или иной вариант инструмента.
- Ручные фрезеры малой мощности (500-1200 Вт). Данный вид ручных фрезеров предназначен для работы с фрезами с рабочим диаметром порядка 32мм и хвостовиками 6-8мм. Подойдет для тех, кто занимается изготовлением мелких бытовых предметов из дерева (посуды, навесных полочек, рамок, шкатулок и т.д.). Или планирует использовать время от времени для решения определенных задач.
- Фрезеры средней мощности (1200-1900 Вт). Мощность фрезера, в конечном счете, определяет его вес и размер, более габаритным и тяжелым инструментом сложнее обрабатывать какие-то мелкие детали. Оптимальная длина хвостовика фрез для прибора средней мощности – 8-12мм.
- Фрезер большой мощности (1900-2400 Вт). Предназначен для изготовления мебельных фасадов, распила, обработки длинных кромок и других работ с габаритными деталями. Чаще всего закрепляется с помощью различных приспособлений на верстаках и рабочих столах, вручную, держа инструмент на весу, сложно добиться нужной точности и аккуратности в обработке поверхностей и торцов.
При больших объемах работ не всегда рационально тратить время на несколько подходов для обработки каждой заготовки. Поэтому лучше в этом случае приобрести фрезер большой мощности.
Типы лезвий фрез
Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.
Фрезы пазовые
Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.
Пазовые прямые
Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.
Пазовые галтельные
Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.
Пазовые галтельные V-образные
Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.
Пазовые конструкционные
Пазовые разделяются на Т-образные и так называемый ласточкин хвост.
Т-образные
Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.
“Ласточкин хвост”
Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.
Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.
Процесс профильного фрезерования
Профильное фрезерование предусматривает многокоординатное фрезерование выпуклых и вогнутых поверхностей по двум и трём направлениям. Чем больше деталь и чем сложнее конфигурация для станка, тем важнее становится планирование профильного фрезерования.
Процесс обработки должен разделяться как минимум на три этапа:
- Черновая обработка/лёгкая черновая обработка
- Получистовая обработка
- Чистовая обработка
Иногда требуется финишная обработка, часто выполняемая с применением высокоскоростной обработки. Фрезерование остаточного припуска, также называемое остаточным фрезерованием, относится к получистовым и чистовым операции. Для получения оптимальной точности и производительности рекомендуется выполнять черновую и чистовую обработку на разных станках и для каждой операции использовать оптимизированные инструменты.
Чистовую обработку следует выполнять на 4/5-координатном станке с передовыми возможностями программирования. Это может значительно сократить и даже полностью устранить выполняемые вручную трудоёмкие операции. Конечным результатом станет продукт с более оптимальной геометрической точностью и более высоким качеством поверхности.
Пальчиковая и монолитная фреза по дереву для выборки пазов
Фреза по дереву без подшипников обычно называется пазовой. Некоторые фрезы имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, поэтому они идеально подходя для выборки проушин и глухих пазов.
Пример HTML-страницы
Фреза по дереву с боковыми кромками изготавливает пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону при изготовлении столярных соединений. Большинство фрез этого класса монолитные, а по форме могут быть:
- Прямоугольными;
- Трапециевидными;
- Галтельными;
- Клиновидными;
- Фасонными с более сложной формой режущих кромок.
Спиральная фреза по дереву
Для выборки глухих пазов с вертикальным заходом идеально подходит спиральная фреза по дереву, у которой винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральная фреза по дереву считается более быстрорежущей, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.
Розеточная фреза по дереву
Особой разновидностью пазовых фрез можно назвать розеточные фрезы, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

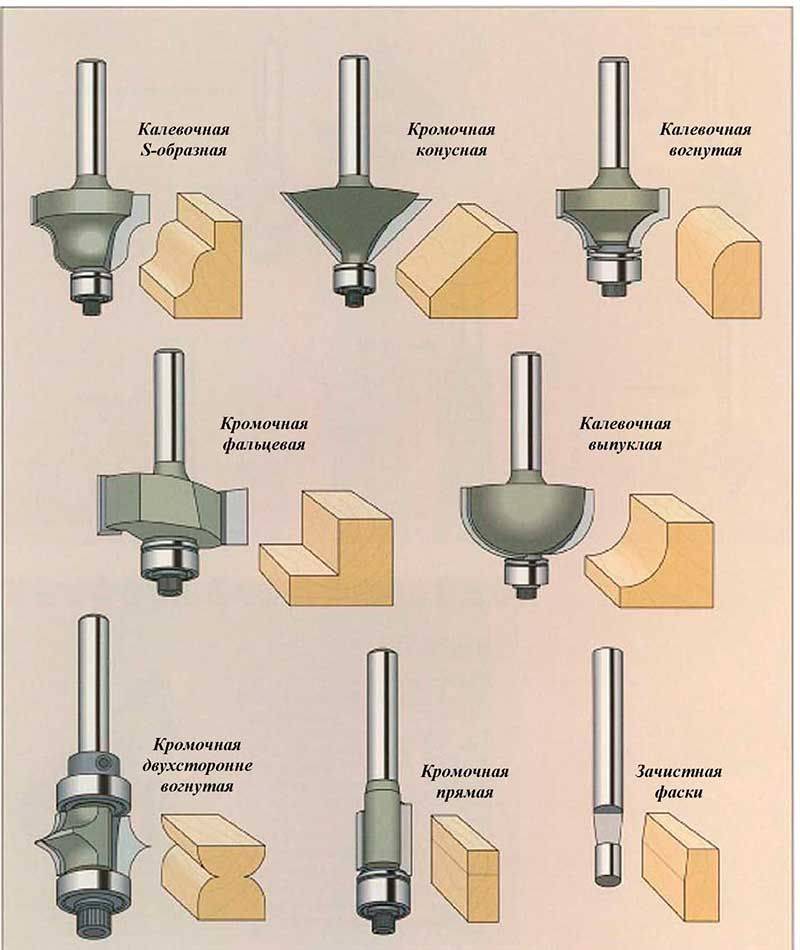

Типы кромочных фрез
Стоит разобраться в разновидности данных фрез, какие функции выполняет каждая из них и в каких сферах они используются.
На сегодняшний день стоит выделить следующие виды:
Фреза кромочная калевочная. Данный вид применяется для выполнения орнаментов сложной формы. Обычно, такие инструменты состоят из двух режущих элементов. С ее помощью можно выполнять прямую обработку, создавать волнистые и дугообразные кромки, а также, подбирая рабочую часть инструмента, можно скруглять и смягчать ребро заготовки
Выполнять эти операции можно в один проход без смены фрезы
Во время поиска двойной фрезы очень важно обращать внимание на возможность регулировки ширины между режущими элементами.
Фреза кромочная прямая. Наиболее простой и популярный вид, с помощью которого создают плоские прямые кромки, перпендикулярного типа
Конструкции с подшипником позволяют выполнять обработку округлой формы
От типа подшипника зависит разнообразие возможностей работы с инструментов, подбирая его диаметр и расположение.
Фреза кромочная конусная
Специальная вид, часто используемый для изготовления мебели, с помощью которой обрабатываются заготовки перед соединением. С помощью смены угла наклона режущего элемента можно получить декоративную фаску, необходимую при соединении деталей многоугольной и кругло формы.
Фреза кромочная радиусная. Универсальный режущий элемент, который бывают двух типов: вогнутые и выпуклые. Возможность работы данными моделями с вращением в любую из сторон, позволяет выполнять с помощью них огромный спектр работ. Наиболее часто с ее помощью выполняют фигурную обработку различной сложности.
Фреза кромочная фальцевая. Применяется при выполнении прямоугольных пазов на изогнутых или ровных заготовках. Позволяет получить шип желаемой формы путем двойного прохода. Регулировка глубины происходит с помощью регулировки подшипника или фрезеровочной машины.
Фрезы кромочные фигурные. Обычно применяются на мощных профессиональных машинах, что связанно с их достаточной большой массой. Ее размер позволяет выполнять работ по всей ее площади, ускоряя процесс обработки заготовок. Также позволяет созвать кромку желаемой форм путем комбинации различных элементов. Можно встретить их другое название – мультипрофильные.
Галтельные V-образные варианты. К этому виду относятся режущие элементы, с помощью которых можно формировать полукруглый паз или V-образный вырез. Используя разный типы данных инструментов, комплект которых можно приобрести в специализированных магазинов, можно выполнять пазы с разным наклоном угла. Галтельные фрезы изготавливаются с двумя подшипниками, что делает их более удобными и простыми в работе, по сравнению с обычными резцами
От типа подшипника зависит разнообразие возможностей работы с инструментов, подбирая его диаметр и расположение.
Фреза кромочная конусная. Специальная вид, часто используемый для изготовления мебели, с помощью которой обрабатываются заготовки перед соединением. С помощью смены угла наклона режущего элемента можно получить декоративную фаску, необходимую при соединении деталей многоугольной и кругло формы.
Фреза кромочная радиусная. Универсальный режущий элемент, который бывают двух типов: вогнутые и выпуклые. Возможность работы данными моделями с вращением в любую из сторон, позволяет выполнять с помощью них огромный спектр работ. Наиболее часто с ее помощью выполняют фигурную обработку различной сложности.
Фреза кромочная фальцевая. Применяется при выполнении прямоугольных пазов на изогнутых или ровных заготовках. Позволяет получить шип желаемой формы путем двойного прохода. Регулировка глубины происходит с помощью регулировки подшипника или фрезеровочной машины.
Фрезы кромочные фигурные. Обычно применяются на мощных профессиональных машинах, что связанно с их достаточной большой массой. Ее размер позволяет выполнять работ по всей ее площади, ускоряя процесс обработки заготовок. Также позволяет созвать кромку желаемой форм путем комбинации различных элементов. Можно встретить их другое название – мультипрофильные.
Галтельные V-образные варианты. К этому виду относятся режущие элементы, с помощью которых можно формировать полукруглый паз или V-образный вырез. Используя разный типы данных инструментов, комплект которых можно приобрести в специализированных магазинов, можно выполнять пазы с разным наклоном угла. Галтельные фрезы изготавливаются с двумя подшипниками, что делает их более удобными и простыми в работе, по сравнению с обычными резцами.
Советы по выбору
Чтобы Вы сделали действительно хорошую покупку, мы дадим еще несколько несложных рекомендаций касательно того, как выбрать ручной фрезер.
Важно, чтобы можно было регулировать скорость вращения шпинделя. Такой переключатель должен перемещаться ступенчато или находиться в месте, где его будет трудно случайно зацепить; проверяйте реальную глубину погружения фрезы. Этот показатель может значительно варьироваться в зависимости от особенностей конструкции цангового механизма; не лишним будет протестировать работу штангового механизма
Голова инструмента должна иметь свободный ход без перекосов. При этом смотрите на вертикальный упор — он должен фиксироваться в заданном положении максимально надежно. Точность установки глубины погружения должна оптимально соответствовать Вашим целям; проверьте совместимость инструмента с типом оснастки, которую Вы планируете использовать с фрезером. Сделать это можно просто сопоставив размер фрезы с диаметром проема в подошве и вспомогательном оборудовании; сравните посадочный размер цанги с диаметром хвостовиков фрез, использование которых планируется для работы; оцените эргономику инструмента – удобство в работе является одним из залогов успешного результата
Этот показатель может значительно варьироваться в зависимости от особенностей конструкции цангового механизма; не лишним будет протестировать работу штангового механизма. Голова инструмента должна иметь свободный ход без перекосов. При этом смотрите на вертикальный упор — он должен фиксироваться в заданном положении максимально надежно. Точность установки глубины погружения должна оптимально соответствовать Вашим целям; проверьте совместимость инструмента с типом оснастки, которую Вы планируете использовать с фрезером. Сделать это можно просто сопоставив размер фрезы с диаметром проема в подошве и вспомогательном оборудовании; сравните посадочный размер цанги с диаметром хвостовиков фрез, использование которых планируется для работы; оцените эргономику инструмента – удобство в работе является одним из залогов успешного результата.
Альтернативные способы
Как уже говорилось, стационарная циркулярная пила очень удобна для выбора четверти. (О разновидностях дисковых пил и особенностях их выбора на нашем сайте есть отдельная статья.) Но она не всегда есть в арсенале мастера, а иногда использовать её невозможно чисто физически.
Если нужно выбрать четверть в толстых длинных досках, можно воспользоваться ручной дисковой пилой. Принцип изготовления и последовательность операций те же самые. Отличие в том, что в этом случае обрабатываемая доска и инструмент меняются местами. Доска закрепляется неподвижно, а дисковую пилу с параллельным упором мастер перемещает вдоль вручную.
Если под рукой у вас нет ни циркулярной, ни ручной дисковой пилы, можно воспользоваться болгаркой с диском по дереву либо ручным фрезером с подходящей цилиндрической фрезой. Оба способа очень медленные и не годятся для большого объёма работ. Кроме того, выбирать четверть болгаркой неудобно, опасно и получается неровно.
Читать также: Что такое ntc на плате
Ещё один способ – использовать электрический рубанок. Однако большинство современных моделей рубанков из-за особенностей конструкции для этого не годятся. Посмотрите видео, в котором показан как раз этот способ выбора четверти.
Типы диаметров хвостовика
До начала того, как приступить к выбору фрезы, следует в самом начале определиться с методом крепления, а именно в каких единицах будет измерен диаметр хвостовика – в миллиметрах или дюймах.
Обратите внимание, что во время перевода дюймов в единицы системы исчисления получается 6.35 мм и 12.7 мм, но несмотря на маленькую разницу миллиметровый хвостовик не совмещается с дюймовой цангой и наоборот. Вал фрезеровочной машинки вращается со скоростью до 25 000 оборотов за 1 минуту, и поэтому такие даже незначительные несоответствия способны повлечь за собой как минимум порчу инструмента
Виды фрезерных насадок по дереву для электродрели
Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.
Сверло
Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.
Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.
На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.
Сверло Форстнера
Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:
центральный заточенный конус
Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;
боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;
горизонтальные (основные) резцы
Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.
Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие. Сверло Форстнера сверлит отверстие с прямым «дном»
Сверло Форстнера сверлит отверстие с прямым «дном».
Пазовая
Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.
На фото пазовая фреза и результат её работы.
По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.
Торцевая, для снятия фаски, кромочная
Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:
Под петли
Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.
Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.
Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.
Пример такого использования на следующем видео:
Дисковая
Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.
Пример дисковой фрезы для дрели:
Трубчатая (коронка)
Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.
Набор коронок разного диаметра
В наборе:
- два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
- набор самих коронок;
- шестигранный ключ для фиксации коронок на хвостовике.
Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.
Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.
Шарошка
Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:
Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.
Фрезы по металлу
Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.
Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.
Борфрезы по металлу бывают следующих видов.
- Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.
- Конические (60°). Применяют для зенкования отверстий.
- Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
- Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
- Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
- Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.
- Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.
- Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.
- Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.
- Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.
- Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.
- Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.
- Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.
Типы лезвий фрез
Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.
Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.
