На перфоратор переходник для закрепления сверла

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

  1. Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
  2. Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
    той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Типы и параметры сверл — отличительные особенности

Строители спрашивают, выбирая сверло по бетону, как отличить его показатели и сделать выбор правильно. Каждое изделие отличается по размеру, выпускается заданного диаметра и длины. Один из мелких буров для бетонных работ — 4-5 мм, просверлить более тонкое отверстие данного диаметра уже невозможно, глубина его составит около 5 см.

Если надо сделать отверстие более глубокое, нужно брать элемент большего диаметра, потому что виды буров производятся по размеру, прямо пропорциональному его длине.

Например, при диаметре 12 мм и больше бур будет длиной 1000 мм, этого будет достаточно, чтобы сделать сквозное отверстие во всех стенах, кроме бункера. Самый большой диаметр — около 30 мм, работать им не легко, идет сильная нагрузка на перфоратор, времени для его остывания требуется много.

При необходимости сделать большее отверстие применяется корончатый бур, имеющий центрирующее сверло и корону вокруг. Благодаря этому процесс идет достаточно быстро, а нагрузка на перфоратор небольшая.

Корончатый бур покрывается алмазным напылением или облицовкой из победита. Бур с победитовым наконечником устанавливается на режим сверления и удара, с алмазным — на режим сверления.

Сверла из победита

Победит как сплав был разработан в 1929 г., основной состав — кобальт и вольфрам, где 10% кобальта, а 90% — вольфрама. Эффективно справляются с кирпичом, шлакоблоком, бетоном. Буром можно крошить и срезать бетон, он достаточно хорошо выдерживает нагрузку при ударах, при этом деформации его режущих кромок не наблюдается. Изделия из стали подвергаются деформации и не так эффективно работают.

Технология получения сплава по себестоимости невысокая, разработан сплав был для монтажных работ, при которых требуется сверление сложных конструкций. Область применения:

  1. Сверление отверстий при прокладке коммуникаций электрического назначения.
  2. Победитовое сверло может использоваться для проделывания отверстий для анкеров и других креплений.
  3. Каналы при установке связующих элементов в стенах при строительстве коробок зданий.
  4. Разбор конструкций из бетона, сверление отверстий большого диаметра для прокладывания вентиляции, системы канализации.
  5. Монтажные работы по крепежным элементам при сборке и установке мебели, фурнитуры.
  6. Работа с хрупкими материалами, такими как плитка из керамики, стекло.
  7. Сверление твердых пород из камня, твердых сплавов.

Одним из преимуществ работы является отсутствие потребности в прикладывании излишней силы на бур из победита.

Выбор диаметра

Диаметр сверла выбирается с учетом того, что при работе с плотным материалом, таким как бетон, в процессе эксплуатации происходит биение. В результате отверстие выходит несколько большее по размеру, чем было запланировано. По этой причине диаметр нужно брать немного меньше, чем само запланированное отверстие. Длина элемента показывает наибольшую глубину, какой должно быть отверстие.

Наиболее популярные марки

Лучшие сверла по бетону для дрели зарубежных производителей:

  • Makita;
  • Bosch;
  • Metabo;
  • Stayer;
  • FIT.

Продукция считается качественной, поэтому имеет высокую стоимость, в особенности продукция Bosch, обладающая четырехспиральной конструкцией.

Отечественные производители:

  • Интерскол;
  • Зубр;
  • Энкор;
  • Ураган.

Сверла имеют среднюю ценовую категорию, а соответственно небольшой срок службы. Изделия китайского производителя также могут быть хорошего качества, но только если они принадлежат соответствующей ценовой категории. При строительстве зданий в Москве и других городах России рабочие часто применяют перечисленные марки изделий.

Переходник с sds max на sds plus

Чем отличаются патроны типа sds max и sds plus, знаю все. Часто возникают ситуации, когда в арсенале инструментов имеется перфоратор с типом патрона sds max. Это хорошие и мощные агрегаты, которые предназначены для выполнения серьезных работ. Под такие агрегаты выпускаются соответствующие насадки, которые стоят в 2 раза дороже, чем буры, лопатки и т.п. для инструментов с патронами sds plus.

Именно поэтому в целях экономии бюджета производители выпускают специальные переходники, которые позволяют установить в патроне перфоратора sds max насадки с типом хвостовиков sds plus. Это не только выгодно, но еще и очень удобно, так как найти бур sds max небольшого диаметра очень трудно. На видео подробно показано, что собой представляет переходник с sds max на sds plus, и как в нем закрепляются соответствующие насадки.

https://youtube.com/watch?v=BcWuMEfyuH8%3F

Стоит только отметить один фактор, что стоимость таковых адаптеров по сравнению с теми, которые позволяют в патроне перфоратора закрепить сверло от дрели, достаточно высокая. Их цена начинается от 1000 рублей и выше, что зависит от качества используемой стали при их изготовлении.

Это интересно! Используя в мощных инструментах SDS max насадки под SDS plus, необходимо учитывать, что они могут быстро не только износиться, но еще и переломиться под действием высокой силы удара.

Противопоказано применять сверла под дрель в конструкции мощных агрегатов с патронами sds max, используя при этом два типа переходников. Причины таких противопоказаний указаны выше.

Рекомендации специалистов

Также для продления срока эксплуатации данного приспособления нужно правильно использовать сам перфоратор.

Мастера дают такие советы:

  • Не давать возможности устройству работать на холостом ходу длительное время.
  • Не оказывать сильное давление на инструмент при работе.
  • Если придётся обработать мягкие материалы, нужно использовать безударный режим работы.
  • Для обработки твердых основ нужно использовать смазки или эмульсии.
  • Применять буры небольшой длины.
  • Периодически очищать хвостовик.
  • Не перегревать устройство.
  • Очищать перфоратор от пыли до работы и после неё.

Для выполнения всех данных мероприятий можно применять специальные изделия и масла, в том числе и щётки, которые можно недорого купить в магазине. Если придерживаться данных рекомендаций, то инструмент прослужит долго и не будет выходить из строя.

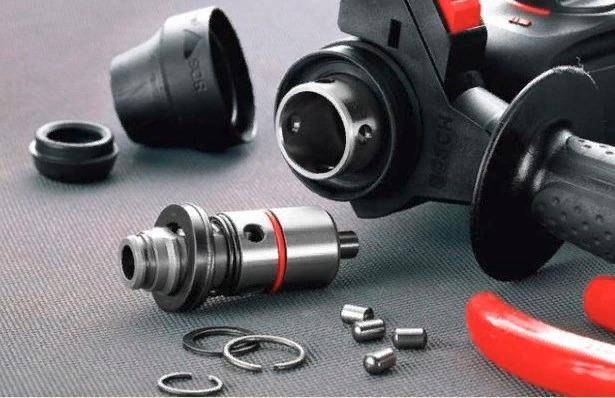

Строение патрона

С момента изобретения перфоратора, прошло много времени, и за этот период производители предлагали разные механизмы. Однако в итоге пришли к единому мнению, что самыми надежными и эффективными являются зажимные устройства типа SDS. Такое сокращенное название патроны получили за счет своей простоты применения. Изобретены они были известной фирмой Bosch, а полое название SDS обозначает — steck-dreh-sitzt. В переводе с немецкого — вставь, поверни и посади.

Устройство патронов типа СДС:

Вместо подвижных губок, как на цанговых устройствах, используются шлицы (их еще называют также рельсы) и фиксаторы в виде шариков и роликов
Шлицы в механизме патрона нужны, чтобы отцентрировать устанавливаемую насадку. Также шлицы отвечают за то, чтобы установленная насадка, например, бур, вращалась вместе с патроном
Шарик или ролик (зависит от типа устройства) служат, чтобы предотвратить выпадение насадки из патрона

Применение этих фиксаторов позволяет обеспечить подвижность бура, что немаловажно при выполнении работ по бурению бетонных поверхностей

Чтобы понять, какое устройство имеет механизм патрона перфоратора, надо взять насадку и осмотреть хвостовую часть.

На фото видно, что хвостовик бура состоит из утопленных зон, которые называются пазами. На насадках, служащих для установки в патроны SDS-plus, таких пазов четыре. Два из них открытого типа, а два закрытого. Открытыми пазами бур входит в зацепление со шлицами, а закрытыми закрепляются шариками (в патроне один шарик).

Представляя себе, как устроен патрон на перфораторе, рассмотрим, из чего же он состоит. Состоит он из таковых деталей и элементов:

  1. Ось, имеющая вид втулки со шлицами
  2. На втулку насаживается кольцо (на схеме ниже 3), на которое воздействует пружинный механизм
  3. Между кольцами и втулкой располагаются подвижные стопорные шарики
  4. Для защиты механизма, сверху патрон закрывается защитным кожухом или чехлом

Такой тип патронов называется быстрозажимной, а принцип его работы заключается в выполнении следующих действий:

  1. В отверстие устройства вставить насадку хвостовой частью
  2. Для посадки и надежной фиксации, необходимо воздействовать на кожух устройства, что приведет к сжатию пружинок и шайб шариков. Шарик «отойдет» в сторону, и хвостовик будет посажен на место
  3. О том, что насадка села на место, будет характеризовать соответствующий щелчок после отпускания кожуха
  4. Убедиться в том, что деталь надежно зафиксирована, можно при помощи попытки вынуть насадку. При этом она будет перемещаться, но не выпадет из патрона

Зная, как устроен патрон для перфоратора (кстати, выше представлена конструкция оснастки типа SDS-plus), можно перейти к выявлению видов, выпускаемых производителями. Рассматриваемые устройства для перфораторов называют не только быстрозажимными, но еще и быстросъемными, так как для замены насадок, необходимо также нажать на чехол, и извлечь установленный бур.

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

https://youtube.com/watch?v=HwngBX78XrE%3F

Публикации по теме

Фреза по дереву для дрели виды и особенности применения

Квадратное сверло или как просверлить отверстие квадратной формы разными способами

Какие электроды выбрать для сварки и важные сведения о расходниках

Сверло на дрель по бетону конструкция выбор и советы по применению

Почему лучше сверлить металл перфоратором

Не только бурение бетона, но и сверление металла или дерева лучше выполнять мощным электроинструментом, которым является перфоратор. Этот инструмент справляется с любыми сложными задачами, что связано с применением более мощных электродвигателей. Мощностные показатели составляют от 700 Вт и выше, в то время как на дрелях используются электромоторы мощностью от 300 Вт.

Кроме того, агрегат имеет большую силу момента, поэтому с перемешиванием сухих смесей не возникает никаких трудностей. Если есть перфоратор, то не нужно покупать специально низкооборотистую дрель или миксер, ведь этот электроинструмент справится с заданием по замешиванию раствора.

Причины, почему лучше выбрать перфоратор для сверления, чем дрель, следующие:

  1. Большая мощность, что позволит достичь положительного результата быстрее, чем при использовании дрелей
  2. Большая сила момента — этот показатель очень важен при использовании электроинструмента для перемешивания сухих смесей и сверление дерева сверлом большого диаметра
  3. Высокая скорость вращения — для этого в конструкции прямых или пистолетных агрегатов применяются специальные регуляторы. При снижении скорости вращения патрона увеличивается момент, а при уменьшении, наоборот, момент снижается, но при этом увеличивается количество оборотов вращения исполнительного органа

Теперь, когда известно, почему необходимо покупать и применять переходники под сверла на перфоратор, стоит без промедления заказать их или приобрести в ближайшем магазине инструментов.

Это интересно! Производители также выпускают специальные цанговые патроны на перфораторы, однако такой вариант является нерациональным для приобретения, так как время замены устройств занимает не менее 15 минут, в то время, как установка переходника выполняется за считанные секунды.

https://youtube.com/watch?v=mSQdt-W8aCQ%3F

Особенности насадок

Насадки используются для того, чтобы провести работы на каменных, бетонных, кирпичных и прочих поверхностях. Для обеспечения высокой эффективности применяются вставки на основе металлов с повышенным уровнем твёрдости.

Конструктивно насадка-патрон включает в себя несколько элементов:

  • крепёжная часть;
  • полость пылеудаления;
  • хвостовик;
  • спираль;
  • сердцевина.

Чем с большей скорости может вращаться двигатель, тем эффективнее насадка проходит через материалы.

К насадкам для перфоратора предъявляются повышенные требования в плане качества. Это связано с высокой мощностью инструмента на фоне обычной дрели. Поэтому и металл насадок должен выдерживать работу в более тяжёлых условиях и при сильных нагрузках.

Патроны для перфоратора: виды

Существует несколько видов патронов для перфоратора. Они имеют разное предназначение и конструкцию.

Насадка для сверления на перфоратор

Насадки для сверления зачастую используют для работы с камнем или бетоном. Как правило, такие сверла оснащены твердосплавными вставками, которые закреплены на концах. Конструкция насадки состоит из:

  • хвостовика;
  • спирали;
  • сердцевины;
  • твердосплавной режущей части;
  • полости, куда отходит пыль.

Чем больше интенсивность скрученности, количество спиральных полосок, тем качество сверла лучше. Обязательной частью насадки является полость, которая предназначена для сбора и вывода пыли. Сама насадка должна быть сделана из твердых сплавов металла, что обеспечивает надежность и прочность всей конструкции. Рабочая часть бывает разной формы. Углы наклона канавок тоже могут быть различными.

Самозажимный патрон

Такой вид установки используется как профессионалами для работы, так и в быту любителями. Они хороши тем, что при употреблении не требуют использования ключа. Самозажимный тип дает возможность заменять сверло достаточно быстро, без использования дополнительных инструментов. Для этого нажимают ладонью, ослабляя установку, тем самым освобождая сверло из механизма. Таким же способом устанавливают режущий инструмент для дальнейшей работы с ним.

Важно! Хотя инструмент действительно быстрый и легкий в использовании, его недостатком является нестабильность зажатия. Это приводит к слабой фиксации сверла – со временем оно начинает проворачиваться.

Переходной патрон для перфоратора

Переходной вид является хорошим вариантом для тех, кому не по силам покупать два инструмента сразу (перфоратор и дрель), а необходимо выполнять несколько функций. Можно приобрести такую установку по доступной цене. Тогда становится возможным бурение и сверление одним перфоратором, в том числе стекла, керамогранита, кафеля или других материалов. Кроме того, важным преимуществом является быстрая смена сверла на то, что необходимо при использовании. Переходная насадка устанавливается практически на любой перфоратор, что делает его использование более удобным.

Ключевой патрон

Его называют еще зубастый или кулачковый. Такой вид установки представляет собой патрон, который зажимают в устройстве с помощью специального ключа. Деталь продается в комплекте. Патрон устанавливается внутри с помощью обжимного стержня. Для того чтобы заменить его, необходимо потратить достаточно времени (если сравнивать такую насадку с другими видами). Но это обеспечивает прочное закрепление устройства, что делает такую насадку надежной. Этот вид наиболее распространен среди профессионалов, которые используют большие сверла или мощные инструменты (для них просто необходима мощная установка). Единственный момент – без ключа установку не произвести.

Быстросъемный патрон

Они являются очень удобными, простыми в использовании строителями. Установка режущих инструментов выполняется без какого-либо ключа, поэтому их смена выполняется достаточно быстро и легко. Такое устройство подходит тому, кто выполняет в работе несколько функций одним оборудованием, вследствие чего требуется частая смена оснастки. В комплекте такое оборудование стоит несколько больше, чем при обычной комплектации.

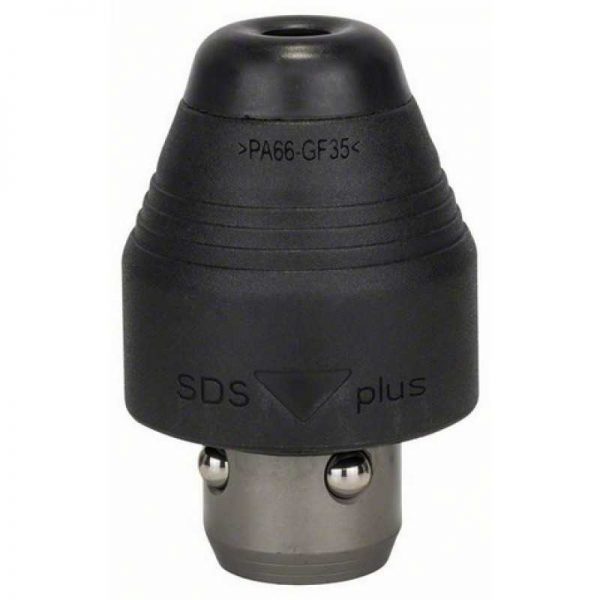

Патрон SDS plus для перфоратора SDS plus

Он является довольно популярным среди пользователей из-за надежности закрепления. Его называют быстрозажимным, благодаря быстрой смене устройства и простому принципу работы. Но есть определенное отличие. Фиксаторы SDS не вращают для закрепления инструмента – его просто придерживают ладонями. Рекомендуют выполнять тщательную очистку, а также смазку после использования.

Все насадки являются разными как в применении, так и по своей конструкции. Поэтому патроны необходимо выбирать исходя из типа и количества выполняемой работы.

Замена режущего инструмента

«Хвостик» сверла шуруповерта закрепляется в патроне. Он бывает разных размеров, как и насадки. При неверной установке режущего инструмента шуруповерт может нанести урон рабочему процессу и вред здоровью. Например, по причине «неправильного» сверла могут получиться отверстия разного размера с поврежденной поверхностью. Острый элемент при «вылете» из патрона станет причиной серьезной травмы.

Большинство современных шуруповертов обладает кулачковыми патронами. Они состоят из корпуса цилиндрической формы, а также гильзы и кулачков. Когда гильза вращается по часовой стрелке, то кулачки одновременно прижимают сверло.

Процесс его замены несложный, но имеет ряд индивидуальных особенностей. Весь процесс можно описать следующим образом:

  • необходимо подобрать необходимую насадку (биту) для сверла;
  • затем нужно взять режущий инструмент и установить его в центр патрона (между раскрытыми «кулачками»);
  • после этого его следует закрепить, поворачивая гильзу по часовому ходу (при патроне ключевого типа ключ устанавливают в углубление);
  • крутим гильзу до закрепления насадки.

Поменять сверло несложно, но прежде необходимо вытащить предыдущее. Бывают следующие варианты развития ситуации:

  • стандартное изъятие сверла (патрон не имеет повреждений);
  • вытаскивание сверла при отсутствии ключа;
  • извлечение застрявшего режущего элемента.

При исправной работе шуруповерта проблем при замене его рабочего инструмента возникнуть не должно – операция элементарная. Для этого нужно взять ключ, который предназначен для ослабления патрона, и вставить его в углубление. Крутим против часовой стрелки. Раскручивание осуществляется за счет специальных зубчиков, которые имеются на предметах. Также существует еще один вариант изъятия сверла. Для этого включаем на шуруповерте режим обратного вращения, держим внешний корпус патрона и жмем на кнопку «пуск». Таким образом, сверло легко освободится.

При отсутствии специального ключа сверло можно извлечь с помощью крестовой отвертки или гвоздя. Его необходимо вставить в углубление на патроне и зафиксировать его половину. Противоположную часть патрона крутим рукой. Однако если подобное раскручивание не приносит результата, то берем газовый ключ или тиски – эти инструменты помогут усилить проворачивание патрона. Если предыдущие варианты по вытаскиванию сверла потерпели фиаско, то тогда следует прибегнуть к «тяжелой артиллерии». В некоторых случаях достать сверло затрудняют его внешние повреждения. В сложившейся ситуации необходимо расслабить «кулачки» с помощью газовых ключей и тисков. Полностью зажимаем патрон ключами и производим вращение (откручивание).

Радикальным вариантом при самой безнадежной ситуации станет скручивание патрона с шуруповерта. Для этого необходимо сжать его в тисках и с силой выбить режущий инструмент с внутренней стороны с помощью пробойника. Естественно, после подобной процедуры шуруповерт следует отнести в ремонт. Подводя итоги, стоит заметить, что процедура вставки сверла в шуруповерт довольно простая и с ней сможет справиться даже тот, кто ни разу этого не делал. Главное в этом процессе – следовать рекомендациям.

О том, как вставить сверло в шуруповерт, смотрите в следующем видео.

Как совместить перфоратор с обычным сверлом

В дрелях крутящий момент поступает от вала электродвигателя к закрепляющему сверло патрону, при этом изменяется только направление либо частота вращения. Вместе вращаются вал и сверло. Зажимом служит цанговое устройство, закрепляющее хвостовик. В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

Типовая конструкция патрона следующая:

  • втулка со шлицами, установленная на валу двигателя;
  • кольцо на втулке;
  • конусообразная пружина, подпирающая кольцо;
  • стопорные шары, размещенные между втулкой и кольцом;
  • кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

  1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
  2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
  3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
  4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
  5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
  6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла
