Электронный угломер: ювелирная точность углов

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Читать также: Схема подключения трехфазного электродвигателя на 380

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

https://youtube.com/watch?v=4pFf65ZhVIA

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

Какой прибор лучше выбрать?

Чтобы выбрать качественное устройство, следует оценивать следующие параметры:

• диапазон измерений;
• удобство предоставления информации;
• эргономичность инструмента, его габариты и вес;
• наличие внутренней памяти для хранения показаний;
• точность измерения, выставления необходимого угла.

При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1о.

Измерение углов и конусов с помощью угломеров

Самым главным предназначением таких устройств является измерение отклонения от той или иной поверхности по горизонтали или по вертикали либо же от заданного угла. Этот электронный прибор имеет встроенный датчик и небольшой экранчик.

Угломеры отличаются по типу устройства, размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром. Материал из Википедии — свободной энциклопедии. Текущая версия не проверялась. Для улучшения этой статьи желательно :.

Викифицировать статью. Викифицировать список литературы. Проставив сноски , внести более точные указания на источники. Ламинат под плитку на кухню: виды, преимущества и особе Ремонт малогабаритной квартиры Ремонт. Помогли Вам сайт решить проблему? Да, очень, спасибо Вам. Почти, еще посмотрю что другие пишут. Электронный угломер: ювелирная точность углов

И на строительной площадке, и в производственных цехах при установке сложного оборудования точность имеет особенно важное значение как для безопасности возводимой конструкции и человека, так и для качества выполнения работ в целом

Развитие технологий выпустило на рынок профинструмента сложные цифровые и лазерные приборы, в число которых вошли и угломеры или, как их ещё называют, электронные транспортиры.

Разновидности инструмента

Отдельные конструктивные элементы и сложные архитектурные поверхности зачастую имеют далеко непрямые углы: выставленные с уклоном кровельные стропила; лестничные марши; перегородки или прочие конструкции под произвольными углами относительно других плоскостей; выступающие за плоскость фасада эркеры. Универсальность использования электронного угломера не ограничивается измерением углов, они могут быть использованы и для других инженерно-строительных и даже геодезических работ: вынос проектных углов в натуру с фиксацией угла раскрытия инструмента для очерчивающего обвода; измерение уклона выполняет функционал строительного уровня ; задание направления выполняет функционал построителя осей.

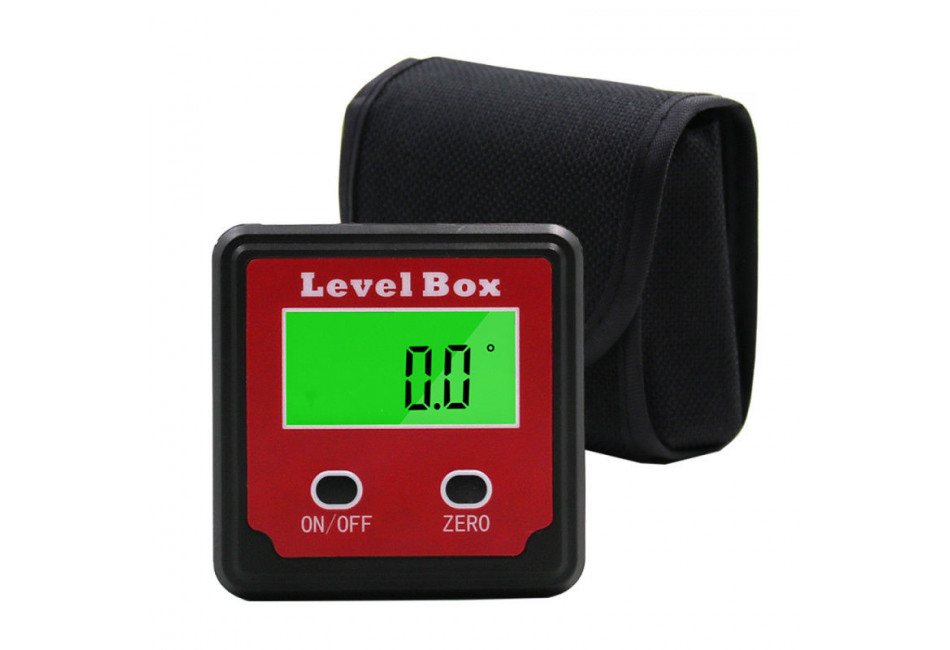

Принцип работы электронного угломера Конструктивно угломер представляет собой две сдвигающиеся и раздвигающиеся пластины линейки , соединённые с одной стороны винтом.

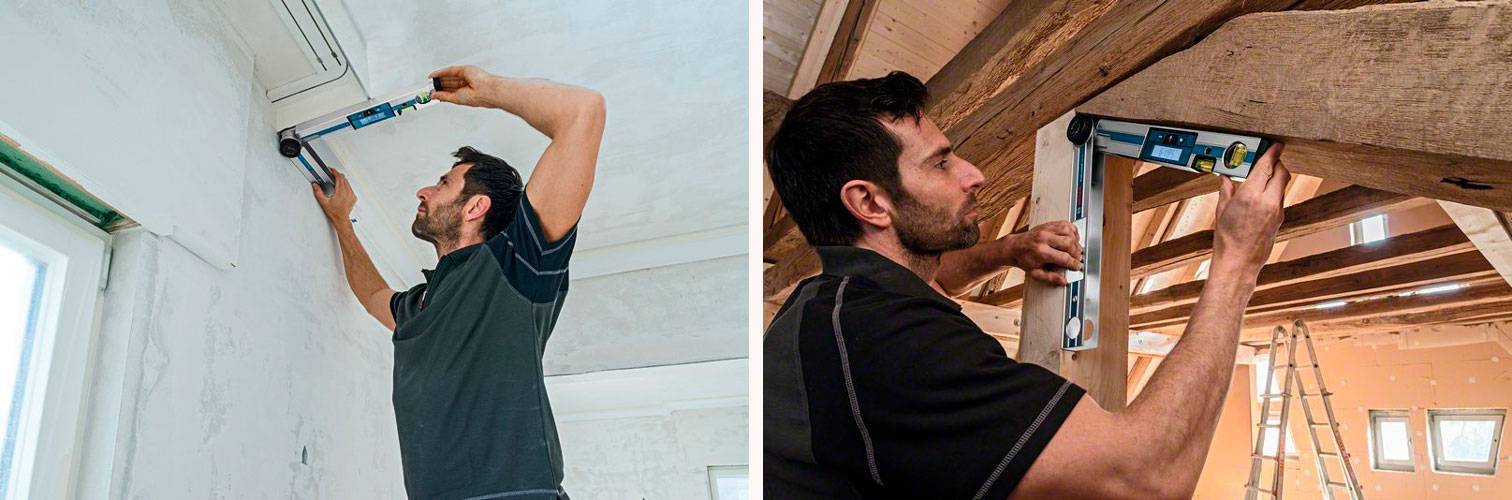

Освоить работу с электронным угломером несложно: Инструмент прикладывается к базовой стороне измеряемого угла, от которой будет производиться расчёт.

Дополнительные аксессуары

Для эффективной работы с угломером будет нелишним подготовить и вспомогательный инструмент. В перечень наиболее распространенных дополнений можно включить рулетку, уровень и транспортир, если выполняются сложные операции разметки без нониуса. Конкретный набор аксессуаров зависит от того, в каких условиях применяется угломер строительный механический. Виды плотницких и слесарных инструментов такого типа объединяются названием «малка», и практически во всех случаях применение не обходится без разметочных графитовых карандашей. Желательно использовать именно строительные карандаши, поскольку они имеют подходящие характеристики для нанесения точек и линий на поверхностях разных материалов.

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Это интересно!Угольник применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

• Геометрия
• Астрономия
• Военное направление
• Мореходка
• Сварочные работы

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Оглавление

Среди всех видов измерительных приборов, которые служат для измерения углов, угломеры универсальные являются одними из самых часто используемых. Их достоинство заключается в том, что они могут использоваться в совершенно различных сферах деятельности. Если более простые модели, некоторые из которых даже изготавливаются из дерева, имеют узкую направленность, могут обладать ограниченной шкалой в определенном диапазоне или же вовсе фиксированным углом, то угломеры механические универсального типа в среднем имеют шкалу от 0 до 180 градусов. Некоторые могут делать измерения по всей окружности, причем как внутренние, так и внешние углы.

Область применения включает в себя такие сферы как:

• Строительная, где их используют для проектных и монтажно-разметочных работ;
• Плотничество и столярство;
• Топография;
• Слесарные работы;
• Станкостроение;
• Горная сфера – для получения вертикальных и горизонтальных углов;
• Инженерные – отличаются высокой точностью измерения

В большинстве случаев измерение происходит путем непосредственного контакта с деталью, когда транспортир угломер ставится на поверхность. Помимо этого есть также оптический метод измерения и современные устройства, которые применяют лазер для считывания данных. Для современных угломеров по-прежнему остается актуальным ГОСТ 5378-88, который описывает несколько типов устройств, как с дополнительными приспособлениями, так и без них.

Преимущество такого прибора как угломер 2УМ и других моделей состоит в том, что они могут легко применяться во многих рабочих сферах. Надежное изготовление из инструментальной стали, а также наличие специального футляра для переноски и хранения позволяет сохранить срок службы на долгое время. Многие из устройств работают десятилетиями. Для всех механических изделий практически не имеет значения срок изготовления, так как при правильном хранении они вполне нормально работают без возникновения проблем.

Но за ними требуется специальный уход, так как движущиеся части нужно смазывать, уберегать их от тряски и других вибраций. Если с устройством происходит поломка, то отремонтировать самостоятельно будет очень сложно, так ка в свободном доступе деталей нет. Стоимость некоторых сверхточных устройство может оказаться достаточно высокой, но с другой стороны, всегда есть альтернатива бюджетных вариантов.

Разновидности и особенности конструкции

Угломер тип 2 2 является далеко не единственным представителем в своем роде, так как разнообразие универсальных разновидностей очень большое. Классифицировать их можно по нескольким признакам:

• Вид измерения – сюда входит механический и цифровой;
• В механических может отсутствовать или присутствовать нониус;
• Ширина диапазона измерения угла, а также его фиксация;
• Размеры;
• Величина погрешности и класс точности

На современном рынке встречаются также комбинированные модели. Таким образом, классификация очень широка и многие факторы зависят от того, для чего больше предназначается устройство. Ведь для той же инженерной сферы обязательным условием является минимальная погрешность и максимальная точность получаемых данных. Тем не менее, он также относится к универсальному типу.

Большинство моделей изготавливается из инструментальной стали, которая помогает легко переносить все тяготы работы в самых различных условиях. Но некоторые простые бюджетные модели изготавливают из пластика или древесины. Как правило, они не отличаются высокой точностью показаний и применяются для частного использования. Шкала угломера является обязательной для всех приборов, кроме фиксированных. Отклонение угла замеряется при помощи специальной закрепленной движущейся линейки. На ней может быть нанесена шкала нониуса для получения данных о десятых долях угла. Некоторые модели снабжены дополнительным упором, который помогает лучше зафиксировать деталь. Большинство моделей имеет форму транспортира, но встречаются также и линейные, как заломленные углы.

фото:устройство угломера универсального

Малки «Зубр»

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

Как выбрать электронный угломер?

Электронные угломеры на рынке строительных инструментов представлены достаточно широко: есть типовые модели со стандартными характеристиками, а есть и модели со специфическим функционалом и параметрами.

Как выбрать действительно нужный, качественный инструмент и не переплачивать за дополнительные функции, которые использоваться не будут?

1. Прежде всего стоит определиться, для какого рода работ будет предназначаться конкретный инструмент. Для столярной мастерской или производственного цеха будет вполне достаточно лёгкого, но надёжного угломера длиной 25 см без лишних наворотов, но с разметочной линейкой на рабочей планке и угольником на корпусе. А вот для строительных работ и создания разметок необходим угломер длиной не менее 40 см с реализованными в нём уровнем и лазером.
2. Не стоит говорить, что профессиональные работы должны выполняться надёжными инструментами высокой степени точности измерений — показатель погрешности при приобретении инструмента играет безусловную роль. Для угломеров важны, и в маркировке производителей обычно отмечаются:

• точность измерения углов;
• точность выявления уклонов и уровней плоскостей;
• точность расчёта и выставления углов.

Средней погрешностью измерений считается 0,1°, предназначенные для бытовых работ угломеры дают допуск 0,5°, а высокоточные инструменты для профессиональных работ – не более 0,01°. Следует учесть некоторую особенность измерений развёрнутых углов: погрешность относительно среднего значения удваивается.

1. Диапазон измеряемого угла – существенное ограничение для нескольких работ. Необходимо знать, что некоторые модели просто не предназначены для работы с развёрнутыми углами – возможность их измерений ограничивается углом в 180°.
2. Удобное представление информации – это определённый комфорт при работе. Электронные угломеры обязательно оснащены жидкокристаллическими матрицами, но иногда для лучшего обзора их бывает две – с каждой стороны. Высокотехнологичные модели характеризуются наличием дополнительной панели уровня, подсветкой, автоповоротом цифр (что очень удобно для замеров над головой), осуществляется сопровождение визуальной информации звуковым сигналом.
3. При больших объёмах работ играет значительную роль эргономичность инструмента и его вес, который для бытовых моделей может быть до 350 г, в профессиональных – до 1,5 кг. В любом случае угол должен фиксироваться надёжно и устойчиво.

Развёрнутая комплектация прибора предоставляет дополнительные возможности: удлинительная рейка, посадочное гнездо под штатив или магнитный держатель, защитный футляр или чехол помогут расширить функционал и продлят срок полезного использования электронного угломера.

1. Внутренняя память угломера позволяет хранить значения последних измерений для быстрого выставления нужного угла раз за разом.

Поскольку рынок электронных угломеров представлен большим ассортиментом всевозможных моделей конкурирующих производителей, цена даже на профессиональные инструменты является вполне демократичной. Например, стоимость качественных электронных угломеров Bosch и Ada составляет от 5000 рублей для бытовых моделей, до 13000 рублей — для профессиональных.

Стусло. Как пользоваться?

Техника безопасности при работе с болгаркой

? Популярные вопросы к рейтингу велотренажеров

Почему этому рейтингу велотренажеров можно доверять?

Мы не нанимаем копирайтеров для рейтингов, а составляем их сами, исходя из своего опыта и знаний. Здесь только те модели, которые мы лично тестировали и проверяли на прочность.

FitnessLook существует с 2014 года. За это время мы узнали все о характеристиках велотренажеров, поэтому в рейтинге можем рассказать о них. Наш ТОП-10 — это итог целого года работы: мы собираем для вас новинки и проверенные модели, опираемся на отзывы покупателей и личный опыт. И все это, чтобы подобрать велотренажеры, которые будут годами приносить вам пользу!

Как мне подобрать велотренажер не из ТОП-10 лучших?

Практически у всех моделей в рейтинге есть аналоги. Они могут отличаться производителем, длительностью гарантии, качеством комплектующих или, например, количеством программ. Позвоните и расскажите подробнее о том, какой и для чего домашний велотренажер вам нужен, и мы выберем лучшую модель.

Также мы написали отличные статьи о том, Как выбрать велотренажер для дома и Как на нем заниматься.

Какие бренды велотренажеров вы бы рекомендовали?

В ТОП-3 рейтинга домашних велотренажеров вошли следующие производители:

• Spirit Fitness
• Sole Fitness
• Oxygen

Помимо них обратите внимание не тренажеры от Svensson и CardioPower. Хороший велотренажер обязательно должен стоить дорого?. Хороший велотренажер обязательно должен стоить дорого?

Хороший велотренажер обязательно должен стоить дорого?

Чем больше возможностей у велотренажера, тем выше его цена. Если же вам нужна модель для тренировок малой и средней интенсивности, присмотритесь к этим предложениям до 30 000 ₽ — Oxygen Jet Star и Oxygen Liner.

По какому принципу вы отбирали велотренажеры для рейтинга?

Нам было важно, чтобы в рейтинге велотренажеров оказались представлены все ценовые сегменты. Поэтому в каждом мы выбрали по 5 моделей с лучшим сочетанием цены и качества. Затем сравнили их между собой и убрали похожие по функционалу.

Затем сравнили их между собой и убрали похожие по функционалу.

В рейтинг вошли не только велотренажеры, но и более продвинутые спин-байки. Мы собрали модели и с горизонтальной, и с вертикальной посадкой, чтобы каждый нашел удобное положение во время тренировок.

Где я могу попробовать в деле велотренажеры рейтинга?

В Санкт-Петербурге у нас открыто два выставочных зала, где представлены практически все модели из ТОП-10. Здесь вы можете оценить их габариты, уровень шума во время тренировки, нагрузку и то, насколько вам комфортно заниматься.

Менеджеры подробно расскажут о характеристиках и специфических функциях велотренажеров и помогут определиться с выбором.

Новинки велотренажеров

Oxygen Cardio Concept IV HRC+

43 490 ₽

Характеристики

Svensson Body Labs Heavy G Recumbent

83 990 ₽

Характеристики

Bronze Gym S900 Pro

71 990 ₽

Характеристики

Bronze Gym S930M PRO

85 990 ₽

Характеристики

Svensson Body Labs Crossline BCM

20 490 ₽

Характеристики

Bronze Gym S1000M PRO Turbo с консолью

124 990 ₽

Характеристики

BH Fitness Spada 2

68 990 ₽

Характеристики

Svensson Body Labs Crossline BHM

27 490 ₽

Характеристики

Oxygen Satori RB HRC

65 990 ₽

Характеристики

Sole Fitness LCB (2019)

182 900 ₽

Характеристики

Bronze Gym S800 LC

59 990 ₽

Характеристики

Hasttings Wega S300

64 590 ₽

Характеристики

Sole Fitness LCR (2019)

206 900 ₽

Характеристики

BH Fitness SB2.6

56 990 ₽

Характеристики

DFC B87075

27 990 ₽

Характеристики

Hasttings RB400 UFO

72 390 ₽

Характеристики

Hasttings Wega RS400

88 690 ₽

Характеристики

CardioPower SB45

52 900 ₽

Характеристики

DFC B8719RP

79 990 ₽

Характеристики

Spirit Fitness XBR95

178 690 ₽

Характеристики

Угломеры разных видов: как выбрать подходящий?

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломери сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

• одну сторону измеряемого угла совмещают с основанием шкалы;
• другую- с подвижной линейкой;
• в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

• по сфере применения;
• по точности;
• по погрешности измерения;
• по принципу измерения;
• по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

1. Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
2. Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
3. Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
4. Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
5. Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
6. Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
7. Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

• внешние (маркировка УМ);
• внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.

Принцип работы

Данный инструмент можно назвать электронным транспортиром за счет схожих с последним функций, а именно построения и измерения углов. Но основное и главное отличие угломера в том, что он может работать с любыми углами, причем с высокой точностью.

Прибор предназначен для таких работ, как:

• Замеры в процессе монтажа.
• Диагностика пространственных сетей.

Использовать инструмент достаточно просто – нужно приложить его корпусом к базовой стороне угла, а рабочую планку отвести к другой его стороне. При этом между угломером и поверхностью не должно быть зазоров. Все результаты после вычислений прибор выдает на дисплее. Можно измерить как внутренний, так и наружный угол.

Мнение эксперта Торсунов Павел Максимович

Это только основные функции инструмента, но его также можно использовать для выноса заранее заданных значений угла, в качестве электронного уровня, для построения осей и других работ, связанных с замерами.

Классификация инструмента

Существует множество видов данных устройств. Классифицируют их преимущественно за предназначением. Современными производителями выпускаются такие варианты устройств:

1. Строительные. С их помощью выполняют различные разметочные и монтажные операции. Угломер строительный может применяться при разработках чертежей проектов зданий и сооружений.
2. Плотничьи. Без них не обойтись при работе с деревянными заготовками.
3. Мореходные. Предназначены для определения географических широт.
4. Слесарные. Используются для проведения специализированных работ. Посредством таких приборов получают высокоточные измерения.
5. Учебные. Ими пользуются школьники в рамках учебных программ.
6. Артиллерийские. Их применяют военные в процессе установки артиллерийских орудий.
7. Универсальные. Посредством этих устройств измеряются углы при выполнении различных работ.

Разделить механические инструменты можно и по таким критериям как их размеры и тип погрешностей. Кроме того, они могут классифицироваться по сфере применения. Современные механические устройства могут использоваться:

1. Для измерений внешних углов (маркировка УМ).
2. Для измерений внутренних углов (УН).

Конструктивные особенности

Угломеры универсальные составлены из:

1. Основания;
2. Линейки-основания;
3. Угольника;
4. Подвижной линейки;
5. Стопора;
6. Нониуса;
7. Винта микрометрической подачи.

Единица измерения углов — градус (1/360 диаметра окружности), это один шаг измерительной шкалы. Градусы разделены на минуты и секунды. Общий элемент конструкции приборов — основание, напоминающее подвижную дугу, на которой располагается шкала измерений. Последнюю подвижно закрепляют специальной линейке, ей отведена роль отправной точки. Зачастую такие инструменты вместо линейки комплектуются угольником, прикрепленным к опорной планке. Отмечать полученные результаты помогает особый винт.

У маятниковых механических устройств присутствует отдельный элемент, занимающий вертикальное положение при изменении угла наклона измеряемых деталей. Такие приборы отличаются удобством проведения измерений по сравнению с обычными их аналогами. Их применяют преимущественно при работах с габаритными изделиями (например, проверяют углы расположения узлов и механизмов в сельскохозяйственной технике).

Для изготовления измерительных приборов чаще всего используется инструментальная сталь. Она прочна и стойка к повреждениям. Служат стальные угломеры очень долго. В отдельных случаях инструменты данного типа могут изготавливаться из пластика либо дерева. Ими пользуются при проведении внутренних ремонтов в помещениях (монтаж плинтусов, установка стеновых панелей и другие). Иногда для производства используется легкий алюминий.

Нониус — дополнительная шкала, установленная на угломере. Данный вспомогательный компонент имеет незначительные размеры, закреплен над верхним краем дугообразного основания и во время работы не перемещается. Он предоставляет возможность более точно определять количество долей деления главной шкалы.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

• бесшкальный;
• штангенинструмент;
• головки;
• зубчато-рычажный;
• микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

• пружинные;
• рычажно – зубчатые;
• рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Виды угломеров[ | ]

Угломеры Угломеры учебные

• угломеры строительные — предназначены для выполнения строительных, монтажных, разметочных и проектных работ. Позволяет контролировать монтаж строительных элементов и установку строительного оборудования, проводить монтаж различных конструкций, которые состоят из наклонных элементов, располагающихся друг относительно друга под определённым углом. В строительстве для разметочных и строительных работ, наряду с угломером, используют отвес и уровень (ровень, юстимер).
• угломеры плотника, столяра — предназначены для выполнения плотницких и столярных работ (могут быть с регулируемыми или фиксированными углами — угольник, треугольник, наугольник, ерунок).
• угломеры слесарные — предназначены для выполнения слесарных работ.
• угломеры топографа — предназначены для выполнения топографических работ.
• угломеры ортопедические — предназначены для измерения углов движений в суставах, для определения кривизны оси конечности, позвоночника.
• угломеры горные — приборы для измерения горизонтальных и вертикальных углов и расстояний в маркшейдерских съёмках, не требующих высокой точности.
• угломеры учебные — угломеры с фиксированными углами (треугольники, угольники, с углами 45°/45°/90° и 30°/60°/90°) и угломерные инструменты (транспортиры, для измерения углов от 0° до 180°, с точностью 1°), бывают совмещены с линейкой, используются для измерения углов, для рисования многоугольников и для различных расчётов. Угломеры учебные бывают двух типов, большие — для классной доски и небольшие — для расчётов и рисования учащимися в тетрадях и альбомах.
• угломеры инженерные (конструкторские) — высокоточные измерительные инструменты, которые используется для измерения углов (наружных и внутренних) конструкций и поверхностей, деталей, механизмов, зданий и сооружений, методом непосредственного контакта и/или удалённых объектов на недоступное расстояние (теодолитом).
• угломеры астрономические — высокоточные измерительные инструменты, которые используется для измерения углов между поверхностью (горизонтом) Земли и удалённым объектом (например, солнцем) или между удалёнными объектами (например, звёздами), методом оптического измерения. Для этого могут использоваться телескопы, оснащённые угломерами.
• угломеры мореходные (навигационные) — предназначены для определения географической широты (по таблицам, по измеренному углу светила) при дальних морских путешествиях. Для этого используются угломерные приборы, с использованием оптического метода измерения угла — секстанты, принцип работы этого прибора основан на том, что угол светила (солнца, луны, звёзд) над горизонтом в определённый день и время зависит ещё и от географической широты, на которой находится наблюдатель. Аналогичным угломером можно пользоваться даже на самолётах, для определения географической широты местонахождения самолёта.
• угломеры артиллерийские — предназначены для установки артиллерийского орудия под необходимым углом.

По типу устройства угломеры бывают механические (простые и нониусные), фиксированных углов, оптические, маятниковые, электронные (цифровые) и лазерные (ротационные). Существуют также комбинированные электронные угломеры, с электронным уровнем и угломеры электронные с лазерным уровнем.

Угломеры отличаются по типу устройства, размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром.
