Класс точности

Что такое амперметр и какие величины он измеряет

Амперметр — измерительный прибор, который служит для измерения силы тока в электроцепях. Единицей по системе СИ является ампер . Электрические цепи могут проводить ток разной силы, поэтому градуируют приборную шкалу амперметра с различной градацией от микроампера равного 1 мкА = 1×0-6 ампер до килоампера равного: 1 кА = 1 000 ампер.

Поскольку ток в цепи напрямую зависит от величины сопротивления элементов электроцепи, то собственное сопротивление прибора должно быть предельно низким, стремится к нулю. Это приведет к уменьшению влияния устройства в процессе замеров тока в цепи, тем самым будет повышена точность измерения.

Применения вольтметра

Приложения вольтметра включают в себя:

• Это очень полезно для определения напряжения устройства накопления заряда, например, для проверки напряжения батареи. Например, новая ячейка ААА будет иметь около 1,6 В. Свинцово-кислотный автомобильный аккумулятор 12 В будет показывать 12,5 В при полной зарядке или 14 В при зарядке от генератора в автомобиле. Если он показывает 10 В, значит, с генератором что-то не так.
• Его можно использовать просто для того, чтобы узнать, есть ли в цепи питание или нет, например, в сетевой розетке.
• Убедитесь, что питание включено или выключено на приборах.
• Мы можем рассчитать ток путем измерения напряжения на известном сопротивлении. Это полезно, когда у вас нет амперметра.
• Они используются для построения проверки непрерывности с последовательным аккумулятором.
• Они используются для построения омметра с помощью делителя напряжения с неизвестным резистором.
• Они используются для построения амперметра путем измерения напряжения на шунтирующем резисторе.

Классы точности болтов

Болты и другие крепежные изделия изготавливают нескольких классов:

Каждый из них имеет свои допуски измеряемой величины, отличные от остальных и применяется в различных сферах.

Крепеж С используют в отверстиях с диаметром немногим больше диаметра болта (до 3мм). Болты без труда устанавливаются, не отнимая много времени на работу. Из минусов стоит отметить то, что при физическом воздействии на такой крепеж, болтовое соединение может сместиться на несколько миллиметров.

Крепеж В подразумевает использование болтов, диаметр которых меньше отверстия в пределах 1-1,5 мм. Это позволяет конструкции меньше подвергаться смещениям и деформациям, но повышаются требования к изготовлению отверстий в креплениях.

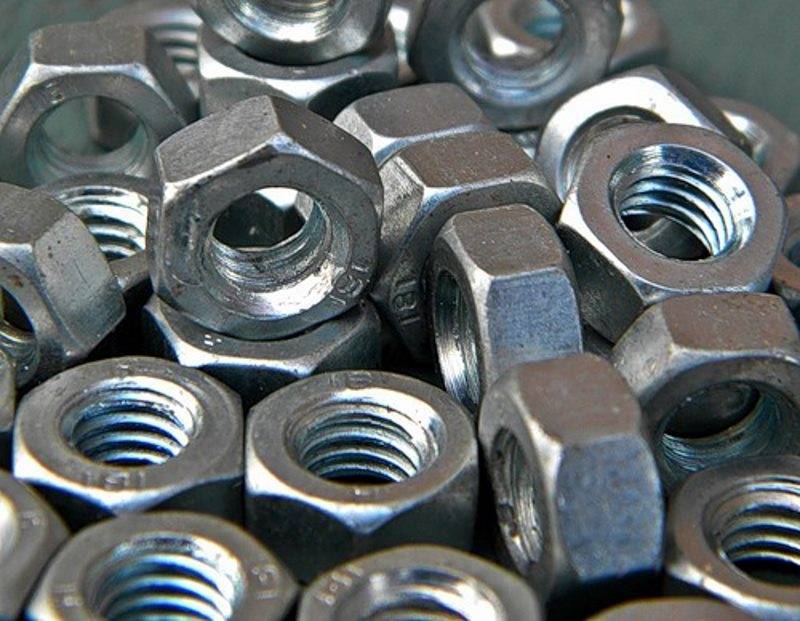

Гайки шестигранные класса точности В

Крепеж А создается по проекту. Диаметр болта такого типа, меньше диаметра отверстия максимум на 0,3 мм и имеет допуск только со знаком минус. Это делает крепеж неподвижным, не позволяет происходить смещению узлов. Изготовление болтов А-класса стоит дороже и не всегда используется в производстве.

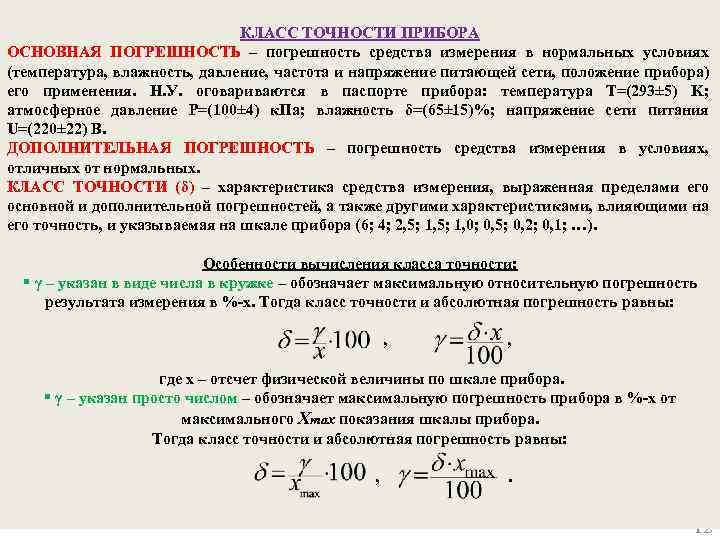

Класс точности присутствует в описании всех измерительных приборов и является одной из самых важных характеристик. Чем выше его значение, тем более дорогостоящий будет прибор, но в то же время он сможет предоставить более точную информацию. Выбор стоить делать исходя из сложившейся ситуации и целей в которых будет использоваться такое средство

Важно понимать, что в некоторых ситуациях экономически выгодно будет приобрести дорогостоящее сверхточное оборудование, чтобы в дальнейшем сберечь деньги

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В соответствии с ГОСТ 8.401-80 все средства измерений делятся на классы точности, которые устанавливают в стандартах или технических условиях, содержащих технические требования к СИ, подразделяемым по точности. Классы точности СИ конкретного типа выбирают соответственно из ряда классов точности, регламентированных в стандартах или других НД на СИ рассматриваемого вида. В данных стандартах устанавливают конкретные требования к метрологическим характеристи­кам, отражающим уровень точности СИ этого класса.

Классы точности присваивают средствам измерений при их разработке с учетом результатов государственных приемочных испытаний. Как было указано выше, пределы основной и дополнительной погрешностей следует выражать в форме абсолютных, относительных или приведенных погрешностей в зависимости от характера измерения погрешностей в пределах диапазона измерений конкретного вида СИ.

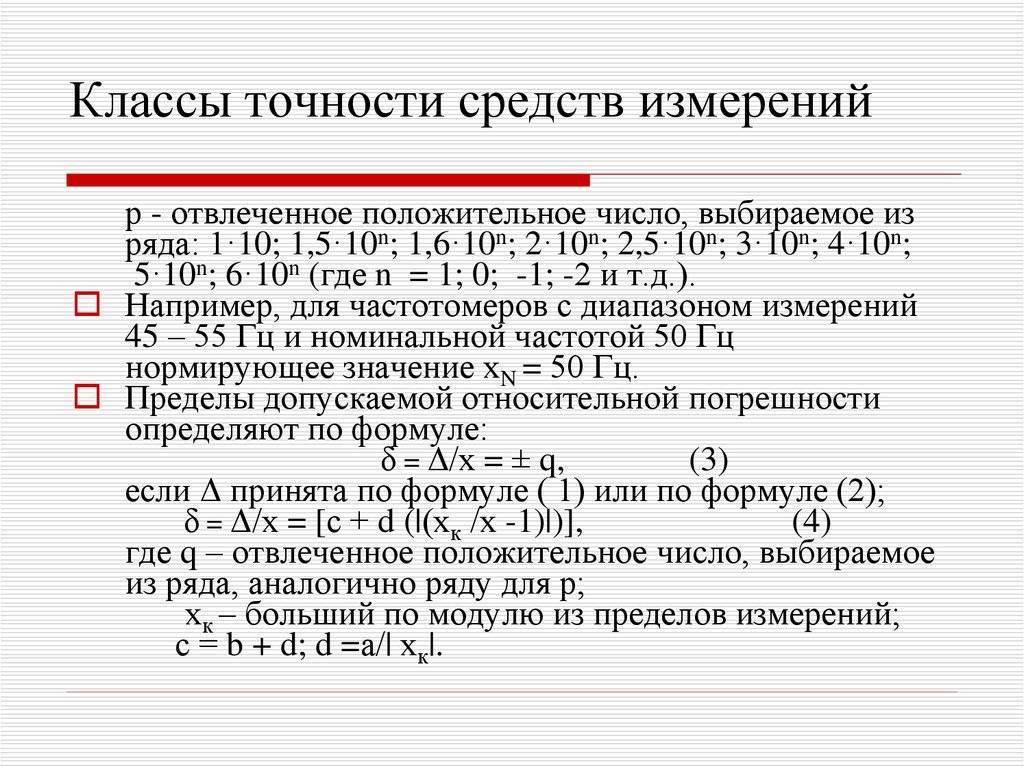

Пределы допускаемой основной погрешности, выражаемые абсолютной систематической погрешностью, наиболее часто используются для характеристики погрешностей, возникающих по вине схем СИ. Однако их значение можно уменьшить за счет регулировки определенных элементов схем, вариации параметров влияния которых заметно сказывается на так называемых аддитивных и мультипликативных погрешностях.

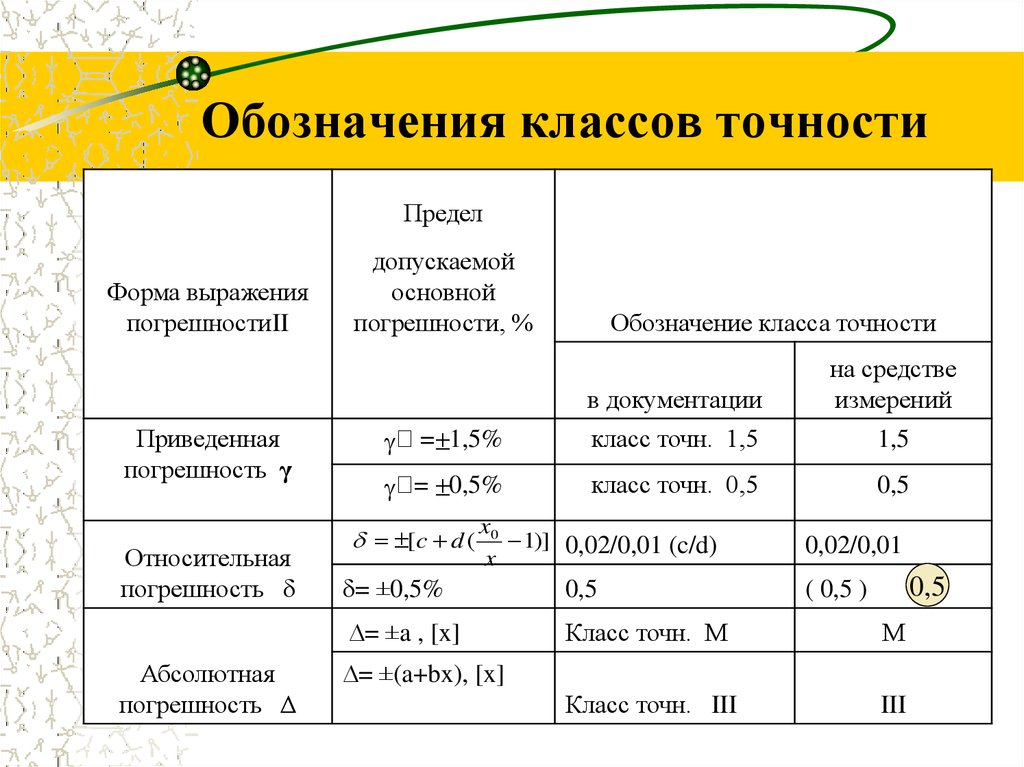

Обозначение классов точности СИ в документации может осуществляться в форме абсолютных по­грешностей или относительных погрешностей (таблица 4.1).

При этом классы точности следует обозначать в документации прописными буквами латинского алфавита или римскими цифрами. В необходимых случаях к обозначению класса точности буквами латинского алфавита допускается добавлять индексы в виде арабской цифры. Классам точности, которым соответствуют меньшие пределы допускаемых погрешностей, должны соответствовать буквы, находящиеся ближе к началу алфавита, или цифры, означающие меньшие числа.

В эксплуатационной документации на СИ конкретного вида, содержащей обозначение класса точности, должна быть ссылка на стандарт или технические условия, в которых установлен класс точности данного СИ.

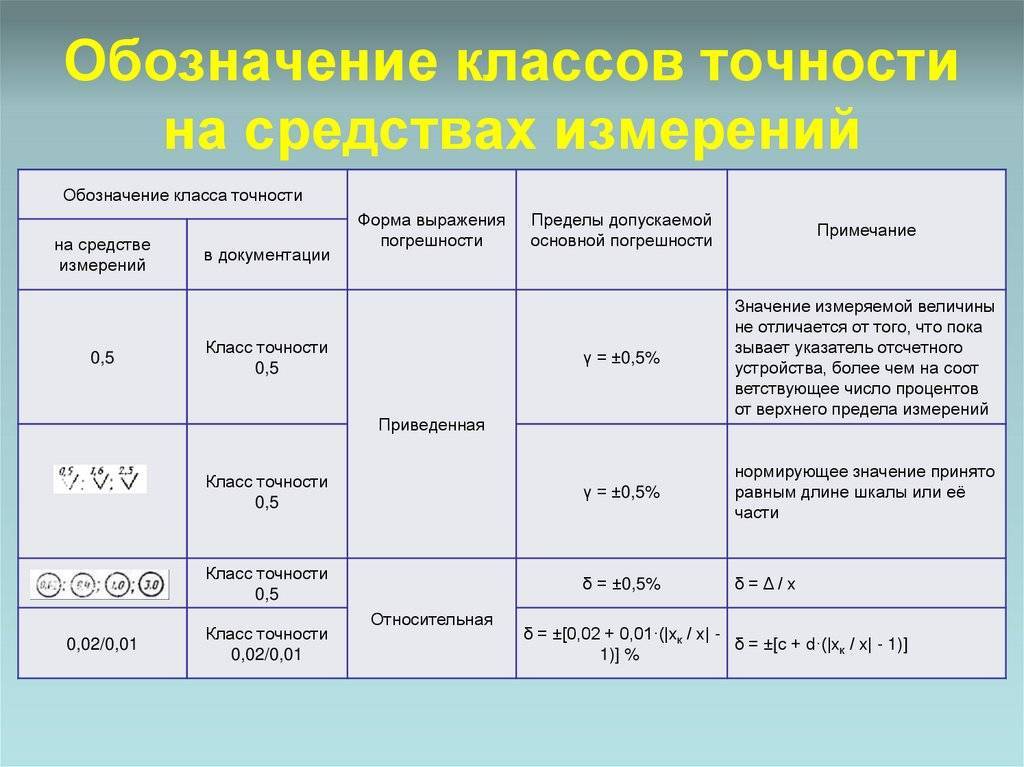

Стандарт ГОСТ 8.401—80 предусматривает определенные обозначения классов точности на СИ. В соответствии с указанным стандартом условные обозначения классов точности наносятся на циферблаты, щитки и корпуса СИ. Они включают числа, прописные буквы латинского алфавита или римские цифры. За исключением технически обоснованных случаев, вместе с условным обозначением класса точности на циферблат, щиток или корпус СИ должны быть нанесены обозначения стандартов или ТУ, устанавливающих технические требования к этим СИ.

На СИ одного и того же класса точности, которые эксплуатируются в различных условиях, следует наносить обозначение условий их эксплуатации, предусмотренные в стандартах или ТУ на СИ.

Правила построения и примеры обозначения классов точности приведены в таблице 4.1.

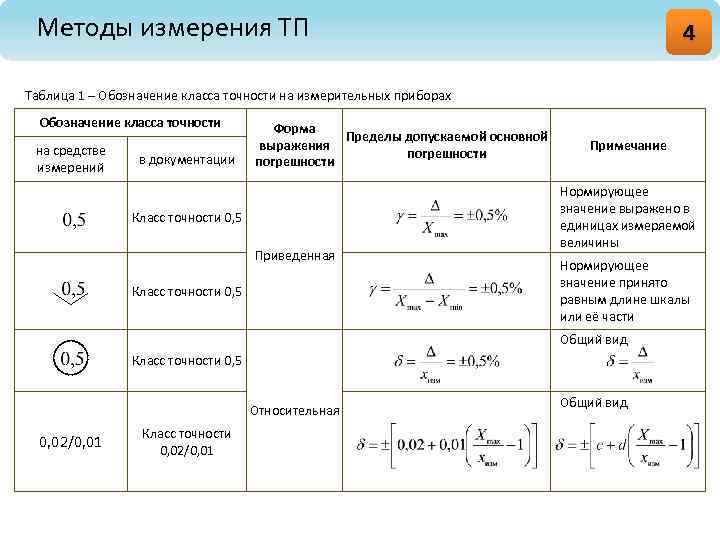

Таблица 4.1. Формулы вычисления погрешностей и обозначение классов точности СИ

Описание

Приборы представляют собой щитовые приборы магнитоэлектрической системы с креплением подвижной части на кернах, с равномерной шкалой, с нулевой отметкой на краю или внутри диапазона измерений.

Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.

Конструктивно приборы выполнены в малогабаритных пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг.

Приборы изготавливаются для эксплуатации в условиях умеренного, тропического климата, а так же для эксплуатации на морских судах. Приборы М42300.8, М42301.8, М4272.8, М4276.8 изготавливаются только для эксплуатации в условиях умеренного климата.

По согласованию с потребителем приборы М42300, М42301 могут быть изготовлены в специальном исполнении и предназначены для работы в условиях с повышенными механическими характеристиками эксплуатации.

Приборы М4272, М4276 могут изготавливаться со сменными шкалами с обозначением (с).

Приборы М42301 могут изготавливаться в исполнении с возможностью подсветки шкалы с обозначением (п) и чистой шкалой.

Приборы относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям.

Фотография общего вида приборов представлена на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а) общий вид прибора с нулевой отметкой шкалы внутри диапазона измерений

б) общий вид прибора с нулевой отметкой шкалы на краю диапазона измерений

Обозначение на рисунке приборов:

1 — клеймо ОТК (место клеймения заполняется мастикой),

2 — поверительное клеймо (место клеймения заполняется мастикой).

3 — дата выпуска (краска штемпельная).

а) Схема пломбировки и клеймения микроамперметров, миллиамперметров, амперметров и вольтметров М42300, М42301

Обозначение на рисунке приборов:

1 — клеймо ОТК (место клеймения заполняется мастикой),

2 — поверительное клеймо (место клеймения заполняется мастикой),

3 — дата выпуска (краска штемпельная).

б) Схема пломбировки и клеймения микроамперметров, амперметров и вольтметров М42303

Обозначение на рисунке приборов:

1 — клеймо ОТК (место клеймения заполняется мастикой),

2 — поверительное клеймо (место клеймения заполняется мастикой).

3 — дата выпуска (краска штемпельная).

в) Схема пломбировки и клеймения миллиамперметров, амперметров и вольтметров М4264М

Обозначение на рисунке приборов:

1 — клеймо ОТК (место клеймения заполняется мастикой),

2 — поверительное клеймо (место клеймения заполняется мастикой),

3 — дата выпуска (краска штемпельная).

г) Схема пломбировки и клеймения миллиамперметров, амперметров и вольтметров М4272, М4276

Обозначение на рисунке приборов:

1 — клеймо ОТК (место клеймения заполняется мастикой),

2 поверительное клеймо (место клеймения заполняется мастикой),

3 — дата выпуска (краска штемпельная).

д) Схема пломбировки и клеймения миллиамперметров, амперметров и вольтметров М4278

Обозначение на рисунке приборов:

1 — клеймо ОТК (место клеймения заполняется мастикой),

2 — поверительное клеймо (место клеймения заполняется мастикой),

3 — дата выпуска (краска штемпельная).

е) Схема пломбировки и клеймения миллиамперметров, амперметров и вольтметров М42607, М42608

п.З

(
Y «Г- г’ /\\ L.	iv __1J А

п.1 У V п.2

Обозначение на рисунке приборов:

1 — клеймо ОТК (место клейметтия заполняется мастикой),

2 — поверительное клеймо (место клеймения заполняется мастикой),

3 — дата выпуска (краска штемпельная).

ж) Схема пломбировки и клеймения миллиамперметров, амперметров и вольтметров М42609

Рисунок 2 — Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки.

Вопрос выбора

Для установки электросчётчика в частном доме или квартире подойдут модели, которые имеют класс не менее 2.

Кроме этого, отправляясь за электрическим счётчиком в магазин, следует точно знать следующие характеристики:

1. Фазность электрической сети. Если электрическая сеть, которая подведена к счётчику, является однофазной, то устройство должно быть также для однофазной сети. Трёхфазный электросчётчик также можно установить для подсчёта использования электроэнергии, но такие устройства, как правило, имеют более высокую стоимость. Когда счётчик устанавливается для измерения трёхфазного тока, то на нём обязательно указывается соответствующая надпись. Для подсчёта трёхфазного тока однофазные приборы не используются.
2. Нагрузка, при которой будет эксплуатироваться данное устройство. В зависимости от максимальной нагрузки, которая будет подключена к устройству подсчёта электроэнергии, выбирается модель, на корпусе которой обозначается такой показатель. Для стандартной нагрузки, которая используется в частном доме, применяются модели электросчётчиков рассчитанных на максимальный ток – 60 А. Если планируется подключать мощные отопительные электрические котлы, то электросчётчик выбирается с показателем не менее – 100 А.
3. Если поставщик электроэнергии может продавать электроэнергию по 2 тарифам, то тарифность счётчика также учитывается при покупке. Значительно экономить на оплате электричества позволяет двухтарифные устройства. При использовании электроэнергии в ночное время такой счётчик будет регистрировать расход отдельно. Если поставщик электроэнергии позволяет производить такую оплату, то установка многотарифного счётчика позволит использовать электричество более рационально.
4. Способ крепления. Позволяет установить прибор в уже имеющийся короб, или на место прибора который был установлен ранее.

Тест цифровых мультиметров

Чтобы определить лучшие приборы нужно проводить определенные тесты, на основании которых делается выбор в пользу той или иной модели. Сегодня рынок располагает огромным количеством моделей. Опытные люди проверили их и определили их преимущества и недостатки, составив описания.

Universal M830B IEK

Обычный и качественный прибор для любителей. Подходит не только для использования дома, но и при монтажных работах. Модель проста в использовании и подходит для новичков. Корпус имеет три входа для щупов, позволяющих измерять постоянный и переменный ток, сопротивление, напряжение. В этой бюджетной модели есть даже функция прозвонки для транзисторов. Для проверки коротких замыканий прозвонки нет.

Модель M830B IEK

UNI-T UT33D

Идеально подходит для домашнего использования и обладает широким спектром измерения электрических параметров. Базовый функционал держится на уровне предыдущего тестера, но дополняется прозвонкой на обрывы цепей. Используется дл ремонта ПК, микросхем, электромонтажных работ. Недостатком стала невозможность изменять переменный ток.

Модель UNI-T UT33D

СЕМ DT-105 480151

Профессиональный измеритель, который обладает очень компактным и легким. Для него, как ни для кого характерно сочетание «цена-качество». Несмотря на большую сложность, чем аналоги, прибор может спокойно использоваться в быту и в других домашних целях. Функционал включает в себя прозвонку, индикатор заряда аккумулятора, индикаторы полярности и многое другое.

Модель СЕМ DT-105 480151

Таким образом, вольтметр — это прибор для измерения напряжения и один из самых простых измерительных инструментов, но даже с ним некоторые не могут справиться. Этот материал максимально широко рассказал, что такое вольтметр, долгую историю его создания и инструкцию по использованию во многих полезных целях.

Определение погрешности

Владельцев измерительных приборов интересует, прежде всего, величина максимальной погрешности, характерной для манометра. Она зависит не только от класса точности, но и от диапазона измерений. Таким образом, чтобы получить значение погрешности, нужно произвести некоторые вычисления. Например, для манометра с диапазоном измерений, равным 6 МПа, и классом точности 1,5 погрешность будет рассчитываться по формуле 6*1,5/100=0,09 МПа.

Необходимо отметить, что таким способом можно посчитать только основную погрешность.

Ее величина определяется идеальными условиями эксплуатации. На нее оказывают влияние только конструктивные характеристики, а также особенности сборки прибора, например, точность градуировки делений на шкале, сила трения в измерительном механизме. Однако эта величина может отличаться от фактической, поскольку существует также дополнительная погрешность, определяемая условиями, в которых эксплуатируется манометр. На нее может влиять вибрация трубопровода или оборудования, температура, уровень влажности и другие параметры.

Также точность измерения давления зависит от еще одной характеристики манометра — величины его вариации, которую определяют в ходе поверки. Это максимальная разница показаний измерителя, выявленная по результатам нескольких измерений.

Величина вариации в значительной мере зависит от конструкции манометра, а именно от способа уравновешивания, которое может быть жидкостным (давлением столба жидкости) или механическим (пружиной). Механические манометры имеют более выраженную вариацию, что часто обусловлено дополнительным трением при плохой смазке или износе деталей, потере упругости пружины и другими факторами.

ТОЧНОСТЬ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Качество измерительного прибора характеризуется его точностью, которая оценивается погрешностью измерения.

Из рассмотрения вышеизложенного вытекает, что безукоризненно точное измерение электрических величин технически невозможно, т.е. истинное значение измеряемой величины не может быть установлено с помощью измерительного прибора. Поэтому за истинное значение принимают действительное значение измеряемой величины.

Разность между значением величины, измеренной с помощью рабочего прибора а,, и истинным ее значением а называегся абсолютной погрешностью измерения:

Чем меньше абсолютная погрешность в сравнении с измеряемой величиной, тем выше качество измерения. Для характеристики качества измерения вводится относительная погрешность измерения:

Так как величины аи а_х мало отличаются друг от друга, то часто вместо а подставляют величину а„ полученную непосредственно из опыта. На значение абсолютной погрешности измерения влияют главным образом погрешность отсчета показаний, несовершенство методов измерения и погрешность самих приборов.

Погрешности электроизмерительных приборов подразделяются на основные и дополнительные. Основные погрешности характеризуют качество самого прибора, дополнительные погрешности обусловлены отклонением условий эксплуатации от нормальных. Отношение наибольшего значения основной абсолютной погрешности к верхнему пределу измерения прибора определяет качество самого прибора. Это отношение называется приведенной погрешностью. Приведенную погрешность обычно выражают в процентах, и по значению приведенной погрешности все приборы подразделяются на 8 классов точности: 0.05; 0,1; 0,2; 0,5; 1; 1,5; 2,5; 4,0. Приборы, имеющие приведенную погрешность более 4%, считаются внеклассными (это щитовые и учебные приборы). Однако класс точности прибора не определяет точность самого измерения. Для доказательства этого положения в случае, когда абсолютная погрешность не зависит от а, умножим и разделим выражение относительной погрешности на верхний предел измерения а_м:

Относительная погрешность измерения больше класса точности прибора во столько раз, во сколько раз верхний предел измерения больше значения измеряемой величины. Поэтому измерения электрических величин рекомендуется проводить во второй половине шкалы прибора. При этом погрешность измерения не превосходит удвоенного значения приведенной погрешности. Измерения во второй половине шкалы возможны только при правильном подборе приборов по верхнему значению измеряемой величины.

Абсолютная погрешность, взятая с обратным знаком, называется поправкой А: А = -Да, откуда а = а_х + А , т.е. поправка есть та величина, которую следует алгебраически прибавить к показаниям прибора, чтобы получить действительное значение измеряемой величины. Значение соответствующих поправок позволяет повысить точность измерения рабочим прибором. Поправки к оцифрованным делениям шкалы находятся путем поверки рабочего прибора (сравнением показаний рабочего и образцового приборов).

1 IV [/VJblUIUIUI’l II 1 * in

строится график поправок, который позволяет найти поправку к каждому значению измеряемой величины. График поправок к прибору снимают при движении стрелки справа налево (ход назад) и слева направо (ход вперед). Как видно из рисунка 4.2.1, эти кривые не совпадают, что объясняется изме-

По ПРЯЛ/ ПКТЯТЯМ ИЯМРПРНИЯ

нением направления действия момента сил трения относительно вращающего момента. Поэтому результаты измерений необходимо усреднить, что и показано на рисунке 4.2.1.

Принцип работы

Принцип действия приборов легче показать на какой-нибудь модели. В основу работы аппарата положено аналогово-цифровое преобразование. Принципы можно рассмотреть на примере универсального В7-35.

Преобразователи, которые установлены в приборе, измеряют силу тока, напряжение постоянного и переменного электрического тока, сопротивление и конвертируют все это в нормализованное напряжение или цифровой код, если в устройстве имеется аналого-цифровой преобразователь.

Схема прибора основана на нескольких преобразователях:

• Преобразователь масштабирования;
• Низкочастотный аппарат, преобразующий напряжение переменного тока в постоянный;
• Аналогичный преобразователь постоянного и переменного электрического тока в напряжение;
• Конвертер сопротивления в напряжение.

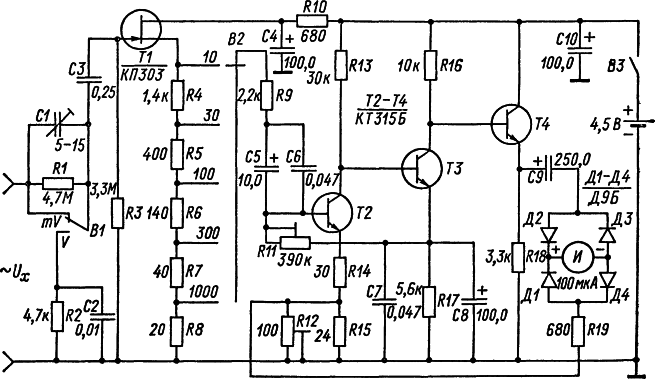

Схема вольтметра В7-35

Получая эти параметры, устройство конвертирует их в напряжение, отображаемое по специальной шкале или в электроном виде, если в нем предусмотрено наличие АЦП.

Принцип работы электромагнитного аналогового вольтметра следующий. Создание вращающего момента происходит с помощью силового действия магнитного поля катушки на подвижном постоянном магните, который выполняется в форме плоской лопасти.

Под действием магнитного поля, которое создается током, магнит втягивается в цель катушки и поворачивается на ось, содержащую указательную стрелку.

Схематическое изображение работы стрелочного устройства

Классы точности.

Точность изготовления характеризуется величиной допускаемых отклонений от заданных размеров и формы. Для разных машин требуются детали с различной точностью обработки. Очевидно, что детали плуга, дорожного катка и других сельскохозяйственных и дорожных машин могут быть изготовлены менее точно, чем детали фрезерного станка, а детали фрезерного станка требуют меньшей точности, чем детали измерительного прибора. В связи с этим в машиностроении детали разных машин изготовляют по разным классам точности. В СССР (были) приняты десять классов точности.

• пять из них: 1-й, 2-й, 2а, 3-й, За — требуют наибольшей точности обработки;
• два других: 4-й и 5-й — меньшей;
• три остальных: 7-й, 8-й, 9-й — еще меньшей.

Применение классов точности в различных областях

• 1-й класс точности применяют при изготовлении особо точных изделий. Вследствие очень малых допусков работа по 1-му классу точности требует высокой квалификации рабочего и точного оборудования, приспособлений и инструмента.
• 2-й и 2а классы точности применяют наиболее часто. По ним изготовляют ответственные детали станков, автомобильных, тракторных, авиационных и электрических двигателей, текстильных и других машин.Наряду с этим в отраслях машиностроения, выпускающих указанные машины, детали менее ответственных соединений из­готовляют по 3-му, 4-му, 5-му и другим более грубым классам точности.
• 3-й и За классы точности применяют главным образом в тяжелом машиностроении при производстве турбин, паровых машин, двигателей внутреннего сгорания, трансмиссионных деталей и т. д.
• По 4-му классу точности изготовляют детали сельскохозяйственных машин, паровозов, железнодорожных вагонов и т. д.
• 5-й класс точности применяют в машиностроении для неответственных деталей менее точных механизмов.
• 7-й, 8-й и 9-й классы точности применяют при изготовлении более грубых деталей и особенно при заготовительных операциях: литье, штамповке, медницко-слесарных работах и т. д.
• Свободные размеры деталей выполняют обычно по 5-му или 7-му классам точности.

Чтобы показать, с какой посадкой и по какому классу точности нужно изготовить деталь, в чертежах на номинальных сопрягаемых размерах ставится буква, обозначающая посадку, и цифра, соответствующая классу точности. Например, С₄ означает: скользящая посадка 4-го класса точности; Х₃ — ходовая посадка 3-го класса точности и т. п. Для посадок 2-го класса точности (особенно широко распространенных) цифра 2 не ставится. Поэтому, если в чертеже на сопрягаемом размере рядом с буквой посадки нет цифры, то это значит, что деталь надо изготовить по 2-му классу точности. Например, Л означает легкоходовая посадка 2-го класса точности.

Виды электросчётчиков

Индукционные

Индукционные – представляют собой знакомое практически каждому устройство. Их характерной особенностью является постоянно вращающееся колёсико за прозрачным стеклом. Оно крутиться с разной скоростью и зависит это от расхода электричества. Чем он выше, тем быстрее раскручивается колёсико.

Показания можно увидеть на специальных барабанах с изображёнными цифрами. Принцип работы у него следующий. В конструкции есть 2 катушки. Одна из них катушка напряжения. Она ограничивает переменный ток, а также служит неким барьером для различного рода помех.

Ещё её функция заключается в создании магнитного потока, который эквивалентен проходящему через неё напряжению. Вторая катушка называется токовой. Она также производит магнитный поток, но только он соразмерен силе тока.

Оба магнитных потока в итоге проникают через специальный алюминиевый диск. Поскольку они имеют параболическую траекторию, то проходят сквозь вышеупомянутую преграду 2 раза. За счёт этого и возникают силы, которые заставляют алюминиевый диск крутиться.

Вследствие этого ось, на которой он расположен, оказывает действие на те самые барабаны с цифрами посредством зубчато-винтовой передачи. Таким образом, показания зависят от скорости вращения диска из алюминия, а она, в свою очередь, зависит от магнитных потоков, которые создаются катушками.

В итоге, чем выше напряжения в электросети, тем больше будут цифры на барабанах. Такие счётчики достаточно широко распространены даже в век высоких технологий.

К их достоинствам можно отнести:

1. Высокую надёжность.
2. Долговечность.
3. Абсолютную независимость от случайных перепадов напряжения.
4. Невысокую цену.

Однако есть у них несколько недостатков:

1. Низкий класс точности.
2. Фактическое отсутствие какой-либо защиты от хищения электроэнергии.
3. Большой расход электричества самим счётчиком.
4. Неизбежный рост погрешности при малых нагрузках.
5. Большие габаритные размеры.

Дискретность (цена деления)

Дискретность – свойство измерений, обратное непрерывности. Это показатель, изменяющийся между 2 соседним делениями весоизмерительного оборудования (стабильными состояниями). Отсюда название – цена деления (обозначается «d»).

Цена деления – одна из ключевых характеристик стандартов для лабораторных весов. Чем она меньше, тем выше точность весоизмерения. К примеру, если на весы с дискретностью 5 г поставить гирю 3 кг, то на дисплее будет результат 3 кг. Если далее на платформу добавить груз 3.5г, то весы покажут результат взвешивания 3 кг и 5 г. Это вызвано дискретностью оборудования.

Классификация счетчика по фазности

В зависимости от того, какой тип электросети проведен в доме (с однофазным напряжением или трехфазным), необходимо приобретать соответствующий счетчик:

1. Однофазный прибор учета — устанавливается в однофазную (двухпроводную) сеть с напряжением 220 В. Такие электросети в основном проведены в квартирах, индивидуальных жилых домах, небольших магазинах, офисах.
2. Трехфазный прибор учета — устанавливается в трехфазную сеть с напряжением от 380 В. Такие электросети проводятся в больших коттеджах, на промышленных объектах, в крупных магазинах, ресторанах, административных зданиях и складах, одним словом — на крупных объектах.

Технические характеристики

Согласно документации, на схемах сети вольтметры принято обозначение окружностью с вписанной латинской буквой «V». На русских смехах он может заменяться на русскую букву «В». Более того, первая цифра после буквы в маркировке отображает тип устройства и специфику его использования. Например, В2 — вольтметр для постоянного тока, В3 — для переменного, В4 — для импульсного и т.д.

Вам это будет интересно Разновидности бытовых и промышленных электрических выключателей

Аппарат В3-38 для использования в сетях переменного тока

Оценка характеристик прибора включает в себя следующие компоненты:

• Диапазон измерений. Он ограничивается наименьшим и наибольшим показателем, который способен изменить аппарат. Современные устройства обладают диапазоном от милливольт до киловольт. Промышленные аналоги же способны измерять как меньшие, так и большие напряжения;
• Точность измерений. Далеко не каждый домашний тестер отличается повышенной точностью измерений. Как уже было сказано, это зависит от его внутреннего сопротивления. Новые вольтметры при сравнительно небольших размерах обладают маленькими погрешностями измерений;
• Диапазон частот. Показывает чувствительность прибора к тем или иным сигналам с разными частотами, регистрируемых в сети;
• Температура и другие факторы. Эти параметры определяют показатели, при которых аппарат обладает минимальной погрешностью измерений, доступной для него;
• Собственно само внутреннее сопротивление (импеданс). Чем выше этот параметр, тем вольтметр более точен.

Цифровые устройства практически полностью вытеснили аналоговые

Важно! Технические характеристики аналоговых приборов сильно зависят от чувствительности магнитоэлектрического прибора. Чем меньше его ток полного отклонения, тем более высокосопротивительные резисторы можно использовать

Общие сведения об измерениях. Погрешности измерений и средств измерений

Общие сведения об измерениях

Измерение – нахождение значения физической величины опытным путем с помощью специальных технических средств. Под измерением понимается процесс экспериментального сравнения данной физической величины с однородной физической величиной, значение которой принято за единицу.

Мера – средство измерений, предназначенное для воспроизведения физической величины заданного размера.

Измерительный прибор – средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем. Измерительные приборы классифицируются по различным признакам. Например, измерительные приборы можно построить на основе аналоговой схемотехники или цифровой. Соответственно их делят на аналоговые и цифровые. Ряд приборов, выпускаемых промышленностью, допускают только отсчитывание показаний. Эти приборы называются показывающими. Измерительные приборы, в которых предусмотрена регистрация показаний, носят название регистрирующих.

Погрешности измерений

Погрешность является одной из основных характеристик средств измерений.

Под погрешностью электроизмерительных приборов, измерительных преобразователей и измерительных систем понимается отклонение их выходного сигнала от истинного значения входного сигнала.

Абсолютная погрешность Δa прибора есть разность между показанием прибора ах и истинным значением а измеряемой величины, т.е.

Абсолютная погрешность, взятая с обратным знаком, называется поправкой.

Относительная погрешность δ представляет собой отношение абсолютной погрешности к истинному значению измеряемой величины. Относительная погрешность, обычно выражаемая в процентах, равна

Приведенная погрешность γП есть выраженное в процентах отношение абсолютной погрешности Δa к нормирующему значению апр

Нормирующее значение – условно принятое значение, могущее быть равным конечному значению диапазона измерений (предельному значению шкалы прибора).

Погрешности средств измерений

Класс точности прибора указывают просто числом предпочтительного рода, например, 0,05. Это используют для измерительных приборов, у которых предел допускаемой приведенной погрешности постоянен на всех отметках рабочей части его шкалы (присутствует только аддитивная погрешность). Таким способом обозначают классы точности вольтметров, амперметров, ваттметров и большинства других однопредельных и многопредельных приборов с равномерной шкалой.

Класс точности прибора (например, амперметра) дается выражением

При установлении классов точности приборов нормируется приведенная погрешность, а не относительная. Причина этого заключается в том, что относительная погрешность по мере уменьшения значений измеряемой величины увеличивается.

По ГОСТ 8.401-80 в качестве значений класса точности прибора используется отвлеченное положительное число из ряда:

В интервале от 1 до 100 можно использовать в качестве значений класса точности числа:

(α = 0) 1; 1,5; 2; 2,5; 4; 5; 6;

(α = 1) 10; 15; 20; 25; 40; 50; 60.

Т.е. четырнадцать чисел 1; 1,5; 2; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60.

Необходимо отметить, классы точности от 6,0 и выше считаются очень низкими.

Примеры решения задач

Задача №1

Определить для вольтметра с пределом измерения 30 В класса точности 0,5 относительную погрешность для точек 5, 10, 15, 20, 25 и 30 В и наибольшую абсолютную погрешность прибора.

Решение

1. Класс точности указывают просто числом предпочтительного рода, например, 0,5. Это используют для измерительных приборов, у которых предел допускаемой приведенной погрешности постоянен на всех отметках рабочей части его шкалы (присутствует только аддитивная погрешность). Таким способом обозначают классы точности вольтметров, амперметров, ваттметров и большинства других однопредельных и многопредельных приборов с равномерной шкалой.

Приведенная погрешность (выраженное в процентах отношение абсолютной погрешности к нормирующему значению)

постоянна и равна классу точности прибора.

Относительная погрешность однократного измерения (выраженное в процентах отношение абсолютной погрешности к истинному значению измеряемой величины)

уменьшается к значению класса точности прибора с ростом измеренного значения к предельному значению шкалы прибора.

Абсолютная погрешность однократного измерения

постоянна на всех отметках рабочей части шкалы прибора.

По условию задачи: Uизм = Ui = 5, 10, 15, 20, 25 и 30 В – измеренное значение электрической величины; Uпр = 30 В – предел шкалы вольтметра.

Наибольшая абсолютная погрешность вольтметра

Источник

Итоги

В настоящее время существует огромное многообразие вакуумметров, каждый из которых отличается как своими преимуществами и техническими характеристиками, так и конструкционными особенностями. При выборе датчиков для усановок стоит учитывать, что современные производители стремятся к улучшению работоспособности приборов путем объединения достоинств разных устройств, поэтому зачастую наблюдается размытость классовых границ. Это влияет на стоимость вакуумметра и на его долговечность.

При покупке вакуумного манометра обращайте внимание на технические характеристики прибора, его чувствительность
