Особенности затачивания цепи бензопилы

Как определить необходимость заточки цепи

Угловые параметры пильных цепей

Спадающая под углом назад спинка режущего зуба образует задний угол верхнего лезвия (рис. 4.19), который обеспечивает врезание лезвия в древесину.

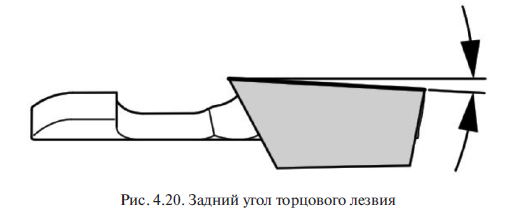

Сужающаяся назад лопатка зуба образует задний угол для торцового лезвия (рис. 4.20), обеспечивающий срезание стружки со стенки пропила.

Край торцового лезвия к поверхности скольжения режущего зуба образует передний угол (рис. 4.21).

Для разных пильных цепей рекомендуемая величина переднего угла различна и колеблется от 60° до 80° с градацией через 5. Задний угол верхнего лезвия представлен на рис. 4.22, он характеризует наклон верхнего лезвия назад и измеряется по отношению к поверхности скольжения режущего зуба. Для разных пильных цепей он составляет от 50° до 60°.

Угол заточки (заострения) верхней кромки определяется измерением от верхней режущей кромки к перпендикуляру относительно пильной шины (рис. 4.23).

Величина этого угла у разных пильных цепей варьируется в пределах от 10° до 35°. При выборе угла заточки следует учитывать, что чем он больше, в указанном диапазоне, тем лучше реализуется подводимая к цепи мощность в мягкой древесине.

Уменьшать этот угол следует при работе с твердой (замерзшей) древесиной. Выбор неоптимального угла ведет к увеличению вибрации и снижению долговечности цепи. При поперечной распиловке угол заточки должен находиться в пределах 25—35°. Меньшая величина угла — для цепей для продольной распиловки.Передний угол, угол заточки и угол верхнего лезвия можно изменять путем заточки зубьев цепи, так же как и высоту ограничителя подачи (рис. 4.24).

Ограничитель подачи (глубины) находится на каждом режущем зубе, перед лопаткой. Превышение верхнего лезвия над ограничителем подачи задает толщину снимаемой стружки, иначе говоря, в терминах теории резания древесины — подачу на зуб.

В свою очередь, подача на зуб влияет на величину удельной работы резания и в конечном итоге на потребную на пиление мощность.

С каждой заточкой высота верхнего лезвия снижается из-за наличия заднего угла верхнего лезвия (см. рис. 4.19), поэтому высоту ограничителя подачи надо периодически уменьшать. Как уже отмечалось, на зубьях пильных цепей STIHL нанесены сервисные маркировки, помогающие определить правильные углы заточки и степень износа зубьев (рис. 4.25).

При достижении маркировок 1 и/или 4 цепь выбраковывается как полностью выработавшая свой ресурс. Следует иметь в виду, что при правильной эксплуатации цепи наблюдается пропорциональный износ и маркировки достигаются почти одновременно.

Заточка цепи бензопилы напильником

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

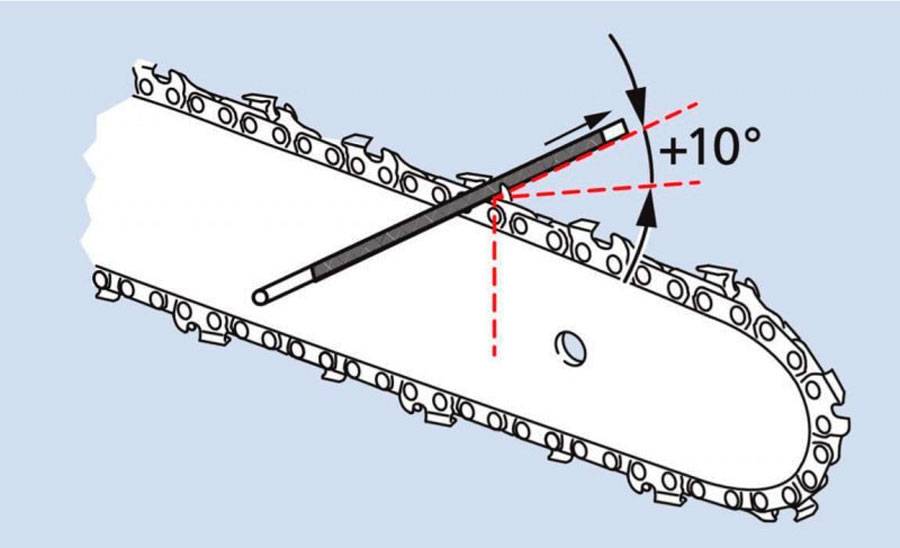

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Виды заточки пильных цепей

Заточка с помощью напильников

Напильники являются отличным вариантом ручного инструмента, с помощью которых можно восстановить остроту зубьев.

При их использовании важно помнить о соблюдении угла заточки цепей для бензопил. Но всё же правильно будет начать с другого вопроса

Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы

Но всё же правильно будет начать с другого вопроса. Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы.

Подбор инструмента во многом определяет качество будущей проведённой работы. Если выбрать не тот напильник, то в лучшем случае эффективность работы зубьев упадёт ещё ниже. В худшем вы испортите цепь настолько, что восстановить её уже никак не получится.

Чтобы точить цепь бензопилы напильником, ориентируйтесь на шаг зубьев цепи.

Самые ходовые инструменты имеют шаг:

• 1/4;
• 0,325;
• 3/8;
• 0,404.

Для них, соответственно, подходят напильники такого диаметра:

• 4,0;
• 4,8;
• 5,2;
• 5,5 миллиметров.

Есть более редкие эксклюзивные пильные цепи. Для них потребуется цилиндрический аналог диаметром 3,2 миллиметра.

Для комфортной работы стоит задействовать инструменты размером 200 мм.

Технология заточки

Правильно точить цепь от бензопилы рекомендуется круглым и плоским напильником.

Вообще для работы следует подготовить такой комплект:

• напильник круглого типа;
• плоский заточный инструмент;
• держатели;
• станок для зубцов.

С помощью круглого напильника будет осуществляться обработка кромок на пильных зубцах, которые отличаются скруглённой формой. В основном берут ручные инструменты диаметром от 4 до 5,5 миллиметров.

Плоский инструмент необходим, чтобы заточить ограничители глубины. Ведь от них зависит способность цепи въедаться или вгрызаться в структуру обрабатываемого материала. В основном это дерево. Но бензопилы могут применять для раскройки и распила других материалов.

Сама правильная заточка изношенной цепи от бензопилы предусматривает проведение работы без снятия элемента с конструкции инструмента. При этом пилу следует разместить на ровной горизонтальной поверхности. Предварительно убедитесь, что включён тормоз.

Перед заточкой нужно внимательно осмотреть цепь по всей длине. Не исключено, что там образовались трещины, сколы или изломы. Некоторые дефекты оказываются настолько серьёзными, что точить такую цепь уже бессмысленно.

В процессе возврата остроты зубцам цепи от бензопилы, нужно учитывать следующие особенности технологии:

• зубцы следует затачивать строго изнутри наружу;
• градус проведения заточки зависит от меток, нанесённых производителем цепи;
• зуб, который затачивается, нужно расположить посередине.

Такая работа, проводимая вручную, обязательно предусматривает использование плотных защитных перчаток, а также маски и очков. Иначе можно порезаться об зубья, либо пострадать из-за летящей металлической стружки.

Мастер может значительно упростить себе задачу. Но для этого потребуется купить специальный держатель, предназначенный для заточки. Зато с его помощью можно чётко выбрать глубину расположения ограничителя и подобрать правильный угол для заточки.

Правильный станок (с ударением на И) крепится к шине с помощью струбцин. Далее направляющие выставляются под углом, и за счёт них определяется градус заточки.

Зубец, который подвергается обработке, нужно зафиксировать упором. Поверх него устанавливается напильник.

Вне зависимости от используемых приспособлений, сначала нужно заточить кромки и только потом выровнять ограничители глубины.

Пошаговый процесс

Процесс заточки, где основную роль играет напильник, выполняется в такой последовательности:

фиксируется пила для более качественной и точной обработки;
монтируются державки, опираясь на показания шкалы;
определяется угол заточки, возвысив над остриём держатель на 1/5;
по самым тупым зубцам определяется минимальный размер точения;
обработка выполняется с помощью круглого напильника;
важно совершать плавные движения от себя;

на каждый зуб по 2-3 плавных движения.

Обязательно в процессе заточки следует переворачивать напильник. Это нужно для того, чтобы избежать неравномерной сточки.

Также важно заточить зубья с двух сторон. Только после завершения обработки первой стороны, бензопилу можно перевернуть

Хорошим решением станет установка шаблона для ограничителя. Указательная часть располагается между зубами. Выступ, образующийся над шаблоном, нужно будет сточить плоским напильником.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Как правильно заточить цепь бензопилы самостоятельно

• Первый шаг – это подбор необходимого диаметра круглого напильника. Выше в таблице приведены диаметры в зависимости от шага цепи.
• Перед заточкой обязательно тщательно очистите цепь от опилок, смолы и других «лишних» предметов. Сделать это можно с помощью специального средства, мягкой металлической щетки или подручными средствами.
• Заточка режущих зубьев цепи. Если вы используете круглый напильник без дополнительных приспособлений, то необходимо твердо зафиксировав напильник и выдерживая правильный угол (для цепей поперечного пиления он равен 30 градусам, а для продольного-10) проводить напильник вперед и назад. При этом желательно давить на напильник только при движении вперед. Начинать стоит с самого короткого зуба.
• Если у Вас имеется контрольное приспособление, то после того как вы будете уверены, что заточка зуба произведена необходимо ее проверить.
• Если проверить правильность заточки нечем, то поможет совет от Stihl: от режущей кромки не должен отражаться свет. Отражается свет

  Не отражается свет

• После заточки режущих кромок зубьев нужно провести и заточку ограничителей глубины. Особенно удобно это делать с помощью контрольного калибра от Штиля, но можно и в ручную или с помощью других приспособлений.

Как выбрать цепь для бензопилы?

Как заточить зубья болгаркой

Если автоматизированный станок для затачивания покажется дорогостоящим, то заменить его может болгарка. Использовать данный инструмент в качестве заточного станка следует в случае наличия большого опыта работы с УШМ. Если неправильно работать с болгаркой, то это не только может навредить здоровью, но и самой цепи, зубья которой будут неправильно заточены.

Принцип подточки болгаркой следующий:

1. Цепь остается на инструменте
2. Визуально подбирается угол заточки
3. Включается инструмент на половину мощности при помощи подключенного регулятора напряжения

Подточка болгаркой

Каждый зубец должен быть заточен болгаркой. Если неправильно будет выбран угол, то уже при первом запуске инструмента это можно будет определить.

https://youtube.com/watch?v=xCFjKr7UiNQ%3F

Самоделки для заточки цепи

Перед началом проведения работ бензоинструментом нужно подточить режущие элементы. Перед тем, как приступать к заточке бензопил своими руками, нужно определить конструкцию режущих кромок. Режущие кромки цепей имеют боковую и скошенную форму (чизельный или чипперный). От этого зависит угол расположения напильника во время заточки.

Конструкция звеньев на бензопилах

Самый простой способ заточить зубья на электро или бензопиле — это применение напильников, которыми комплектуются инструменты. Такие напильники можно также купить в специализированном магазине по продаже бензоинструмента. Если необходимо ежедневно затачивать по несколько цепей, то целесообразно воспользоваться болгаркой или специальным станком.

Это интересно! При работе болгаркой для заточки немаловажно использовать регулятор напряжения, при помощи которого можно снизить количество оборотов.

Алгоритм заточки зубьев цепи

Чтобы заточить цепь электропилы обычным напильником своими руками, нужно выполнить несложную методику.

1. Надеть режущую часть на электропилу в рабочее положение, зафиксировать зажимом.
2. Прорезями, сделанными в боковых стенках, приспособление надевается на шину, тем самым задавая угол заточки.
3. Напильник вставляется в специальные отверстия так, чтобы он плотно прилегал к затачиваемой кромке, что позволит правильно заточить цепь электропилы
4. Заточник делает 1-2 движения по направлению «от себя».
5. Фиксатор режущего элемента ослабляется, он передвигается по шине «к себе», по принципу «через зуб».
6. В отверстия снова вставляется напильник, движения повторяются в таком же количестве.

Процедура повторяется до тех пор, пока не будут заточены все зубья одной стороны. Затем приспособление переставляется на противоположную сторону, и методика повторяется для другой стороны.

Процедура заточки режущей части электропилы на станке в домашних условиях не сильно отличается от методики заточки обычным напильником.

1. Режущий элемент закрепляется в специальной направляющей станка, имитирующей пильную шину.
2. Станок включается в сеть и начинает вращаться двигатель, закрепленный в подвижной заточной каретке.
3. Удерживая подвижную каретку за специальную рукоятку, заточник опускает каретку вниз.
4. Вращающийся заточный диск станка, закрепленный на валу двигателя, прижимается к режущей кромке, затачивая ее.
5. Каретка поднимается оператором вверх, крепление режущего элемента ослабляется, он прокручивается в направляющей по тому же принципу «через зуб».

Чтобы полностью заточить режущий элемент электропилы своими руками на станке, необходимо, так же как и при ручной работе, затачивать всю режущую часть одинаковым числом касания диска затачиваемой кромки (1-2 раза).

Популярный в наше время способ затачивания режущей части электропилы болгаркой является самым опасным и сложным способом. Опасность способа заключается не только в том, что диск болгарки может лопнуть и, разлетевшись на осколки, травмировать не только оператора, но и других, находящихся рядом людей. Скорость вращения диска болгарки очень высокая (до 10 тыс. об\мин.), поэтому касаться им зуба нужно очень быстро, буквально мгновенно. Малейшая задержка приведет к мгновенному перегреву зуба, на нем появится цвет побежалости, что говорит об «отпуске» стали и ее превращении в пластилин. Режущую часть придется выбросить.

Еще одним «подводным камнем» в работе с болгаркой может стать ее вес. Профессиональный и полупрофессиональный инструмент очень тяжелый, и им легко «пройти дальше», повредив основание зуба. Тогда он быстро сломается, причем у него может не только отломиться верх – он может лопнуть посередине, выведя тем самым режущую часть из строя. Такой режущий элемент можно отремонтировать, применив ремкомплект, но это уже дополнительные и вовсе не нужные затраты. Поэтому, правильно наточить режущую часть электропилы болгаркой может только специалист, умеющий работать с УШМ.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

1. Высокая скорость выполнения работы — примерно 5 минут.
2. Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
3. Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Какие ошибки допускают новички

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);
 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Правильная заточка цепи бензопилы

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

1. Закрепить цепь на струбцине.
2. Выставить напильник для заточки цепи по шаблону.
3. Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
4. Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
5. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

1. Ослабить винт, который зажимает цепь.
2. Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
3. Выполнить заточку согласно всем выбранным параметрам.
4. Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

1. Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
2. Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Как понять, что цепь потеряла остроту

Есть несколько характерных признаков, указывающих на затупившуюся цепь бензопилы.

Для начала мастер замечает, что цепь застревает в древесине. Причём как в твёрдой, так и в достаточно мягкой. Теряется качество управляемости. Порой пила словно выходит из-под контроля.

Ещё характерным признаком выступает пыль, которая вылетает из дерева ил бревна при распиле. Хотя в нормальном состоянии рабочего инструмента должна появляться довольно крупная стружка.

Также при работе бензопилой можно заметить, как для распила даже сравнительно небольшого объекта приходится прикладывать больше усилий, чем раньше. Да и вообще скорость разделки материала уменьшилась. Приходится тратить много сил и времени на то, что раньше срезалось с такой же лёгкостью, как проходящий через мягкое масло нож.

Всё это характерные признаки, которые можно заметить во время работы.

Но не стоит забывать о симптомах при визуальном осмотре. Обычно при затупившихся цепях появляются такие признаки:

• края становятся тупыми;
• на поверхности образуется ржавчина;
• отсутствует характерный стальной блеск.

Соединив все эти факторы воедино, можно довольно легко обнаружить проблемную цепь.

Хотя самым простым решением будет установка новой запчасти, это не всегда рациональный выбор. Расходник дорогой, а цепи тупятся часто при интенсивной работе. Правильная экономия предусматривает периодическую заточку. И тогда при износе ресурса цепи её следует заменить.
