Заточка цепей бензопил на станках и напильниками своими руками

Инструмент для заточки цепи бензопилы: виды и принцип функционирования

Существует несколько категорий заточных станков, основными из них являются: автоматические и ручные. Рассмотрим принцип работы каждого из них.

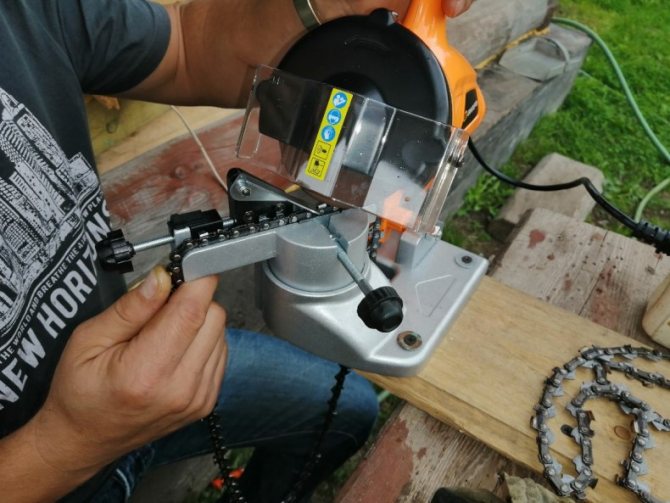

Особенности эксплуатации автоматических точильных станков для цепей бензопил

На сервисных предприятиях и лесопилках, выполняющих большие объёмы работ, применяют автоматические заточные установки. Такие приборы функционируют от электросети, позволяют с высокой точностью обрабатывать пильные ленты и обеспечивают высокую скорость обработки зубьев.

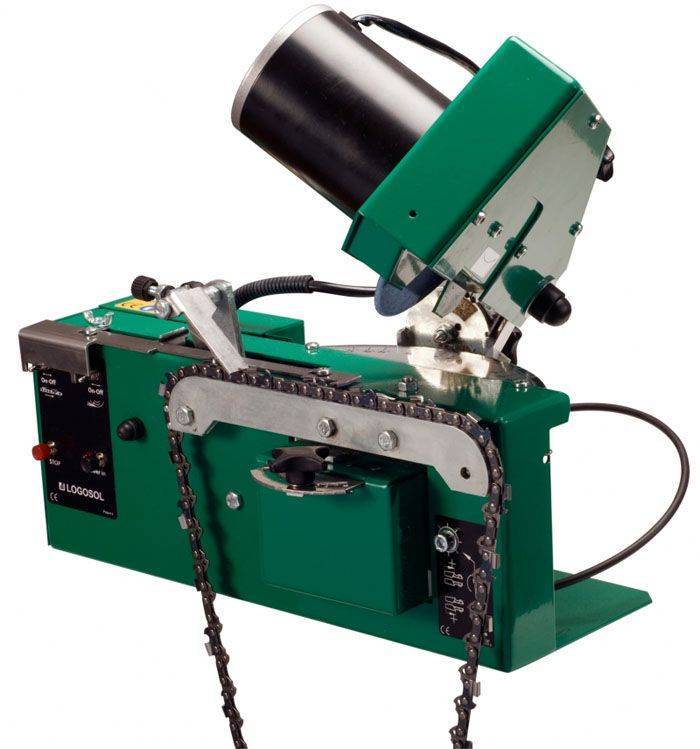

Стационарный заточной станок для цепей бензопил

Электрические станки существенно повышают эффективность работы оператора и позволяют автоматизировать процесс заточки режущих элементов. При выборе стационарного автоматического агрегата стоит учитывать такие технические характеристики, как мощность двигателя, скорость вращения шпинделя, массогабаритные показатели и уровень шума.

Принцип работы ручных станков для заточки цепей бензопил

Пильные элементы можно качественно обработать при помощи ручного станка либо набора для заточки цепи бензопилы при условии незначительной нагрузки на режущие элементы. Такое оборудование целесообразно использовать в домашних условиях либо на небольших хозяйственных предприятиях.

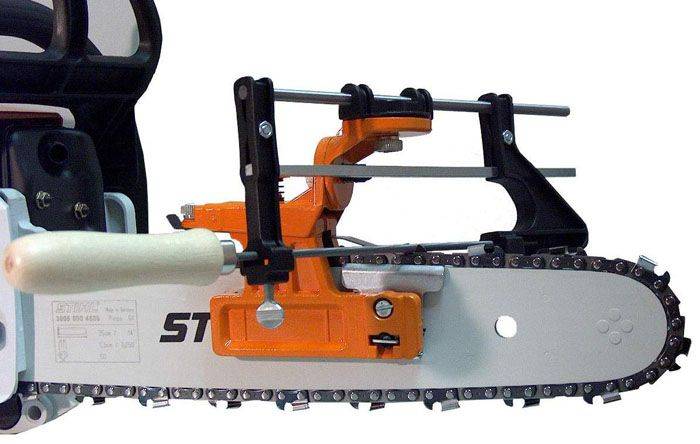

Ручное устройство для заточки режущей кромки цепей бензопил

Ручные станки имеют компактные габариты, которые можно легко перевозить с собой на различные расстояния. Оборудование представляет собой зажимное устройство с контуром для установки напильника под определённым углом.

Ручная обработка цепи

Приспособления позволяют быстро и точно заточить режущие кромки непосредственно на месте проведения распиловочных работ. О том, как правильно выполняется ручная заточка цепи бензопилы на станке, можно узнать из видео ниже.

Видео «Особенности применения ручного заточного станка»:

Заточка цепей на стационарных и мобильных станках

Стационарные станки располагаются неподвижно на верстаках в мастерских, и для их полноценной работы требуется подключение к электросети. Оборудование позволяет максимально точно выставить нужный угол наклона и выполнить рез. Электроустановки также можно использовать для корректировки резцов, свёрл и правок фрезы.

Мобильная заточная установка

Ручные станки являются походным вариантом автоматических агрегатов. Для заточки зубьев оператору необходимо закрепить устройство на шине бензопилы, ослабив зажим цепи. После этого выбирается определённый угол, и каждое звено затачивается поочерёдно руками при помощи напильника.

Мнение эксперта Артём Крикунов Консультант по подбору инструмента ООО “ВсеИнструменты.ру”

Совет! Чтобы максимально эффективно выполнить заточку цепи, в качестве шаблона следует взять зуб, который изношен больше остальных. Затем под него выполняется подгонка остальных пильных элементов. Благодаря такому подходу обеспечивается равномерное распределение нагрузки, а также исключается разрыв слабых звеньев.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
повышение расхода топлива – перерасход может достигать 30%;
снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Полезные рекомендации от специалистов

Чтобы не допустить преждевременного износа цепи, нужно придерживаться советов специалистов. Опытные мастера советуют:

обкатывать цепь перед заточкой. Для этого гарнитуру потребуется сначала прогнать при малых оборотах двигателя

После полного остывания и восстановления цепи потребуется выполнить ее регулировку на шине;
регулярно осматривать пильный элемент, уделяя внимание его натяжке и состоянию. Во время распиловки древесины, когда бензопила находиться в наклоненном набок положении, пильная гарнитура принимает на себя повышенные нагрузки

Из-за плохой натяжки режущие зубья могут прийти в негодность;
вовремя удалять с режущей гарнитуры стружку и другие древесные отходы;
стараться исключать попадание зубьев цепи на гвозди и другие твердые предметы;
вовремя затачивать пильный элемент – при нерегулярной эксплуатации бензопилы в бытовых условиях оператору будет достаточно одной процедуры за 3 месяца использования. Если инструмент интенсивно используется на валке леса, то гарнитуру потребуется восстанавливать не менее 1 раза в 2–3 недели;
не использовать цепь сразу же после ее заточки. Гарнитуре нужно дать время на полное остывание. При необходимости процесс можно ускорить, используя для этого баллоны со сжатым воздухом. Перед монтажом детали обратно на шину ее потребуется окунуть в чистое масло. Это сделает режущий элемент более подвижным, и значительно продлит сроки его эксплуатации;
использовать для смазки только качественные фирменные масла. Не допускается заливка отработанных смазочных материалов.

Владельцу бензопилы нужно помнить, что состояние режущего элемента во много зависит от условий ее эксплуатации хранения. Если гарнитура храниться в сыром помещении, то это приведет к быстрому износу ее режущих зубьев и образованию ржавчины на них. Чтобы не допустить этого, нужно выбирать для хранения только темные и полностью сухие комнаты.

Самоделки для заточки цепи

Перед началом проведения работ бензоинструментом нужно подточить режущие элементы. Перед тем, как приступать к заточке бензопил своими руками, нужно определить конструкцию режущих кромок. Режущие кромки цепей имеют боковую и скошенную форму (чизельный или чипперный). От этого зависит угол расположения напильника во время заточки.

Конструкция звеньев на бензопилах

Самый простой способ заточить зубья на электро или бензопиле — это применение напильников, которыми комплектуются инструменты. Такие напильники можно также купить в специализированном магазине по продаже бензоинструмента. Если необходимо ежедневно затачивать по несколько цепей, то целесообразно воспользоваться болгаркой или специальным станком.

Это интересно! При работе болгаркой для заточки немаловажно использовать регулятор напряжения, при помощи которого можно снизить количество оборотов.

Профессиональная заточка цепи на ручном станке: пошаговая инструкция

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

Вначале нужно установить прочную станину;
В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.

На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.

Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.

Какие ошибки допускают новички

Заточка на специальных ручных и автоматизированных станках

Если зуб имеет значительный износ, то восстановить их остроту будет проблематично. Для таких целей применяются специальные ручные станки, функционирование которых осуществляется таким образом:

Ослабляется винт для регулировки зажима
На пиле выравнивается направление звеньев, которые должны смотреть в сторону заточного камня
Выставляется необходимый угол

Ручной станок для точного затачивания

Глубокая заточка негативно отразится на прочности зубьев, поэтому вскоре может понадобиться замена цепи. После проведения работ можно приступать к удалению металлической кромки при помощи компрессора. Не помешает размещение всего устройства в масле на несколько часов.

Для затачивания применяются автоматизированные станки, на которых размещается и фиксируется цепь. Устройство фиксируется в инструменте, после чего запускается двигатель. В такой заточке нуждаются цепи, на которых невозможно заострить зубцы напильником.

Автоматизированный станок

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: какой масляный компрессор выбрать

Заточка болгаркой

Этот способ менее распространён. Обусловлено это тем, что здесь повышены требования к технике безопасности. Но некоторые пользователи пил используют его. Для заточки цепи болгаркой шину пилы необходимо зажать в тиски так, чтобы при выключенном тормозе пилы цепь могла свободно двигаться. Выполняются следующие действия:

Выбирается контрольный зуб (первый затачиваемый).
Ставится тормоз пилы в рабочее положение.
Включается болгарка, начинается заточка

Важно, чтобы круг на болгарке был заточным, а не отрезным.. Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки

Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Несмотря на то что заточка болгаркой вполне осуществима, всё же не стоит ею злоупотреблять. Лучше воспользоваться рекомендациями производителя и применять только сертифицированные аппараты для заточки цепи — это сэкономит время и деньги. Заточка цепи не такой уж сложный процесс, как может показаться, на первый взгляд. Даже если впервые у вас получится это сделать не совсем качественно, не стоит огорчаться: будьте уверенны, что со временем вы наберётесь необходимых навыков.

Заточка при помощи напильника

Вам будет достаточно приобрести напильник определенного диаметра, он будет зависеть от размера цепи:

Шаг цепи бензопилы.

если размер 1,3 мм, то напильник надо брать диаметром 4 мм;
если 1,6 мм, то напильник – диаметром 5,2 мм;
для того чтобы снять с зубьев «ограничители», используют плоский напильник.

Во время выполнения работы надо соблюдать угол обработки. На каждом зубе есть специальная насечка, она ограничивает максимальный угол заточки. Для того чтобы не допускать вхождения зубьев глубоко в древесину, существуют ограничители. Затачивать их надо намного реже. Это делается в том случае, когда высота зуба уменьшилась и цепь проникает в дерево на недостаточную глубину.

Для того чтобы облегчить процесс затачивания при помощи напильника, можно использовать струбцину. С ее помощью вы сможете фиксировать шину, а если она надежно закреплена, то это намного упрощает и ускоряет процесс затачивания, а также повышает ее качество.

Для выполнения указанной работы можно еще использовать такое устройство, как лекало. Оно крепится на шине и имеет возможность перемещения. После того как определили оптимальный угол заточки, вы его фиксируете при помощи лекала и дальше просто водите напильником в пазе лекала. В этом случае риск неправильного затачивания сводится к минимуму, все зубья затачиваются равномерно, процесс упрощается и ускоряется.

Данный метод дешевый, но требует довольно много времени и достаточно часто покупки нового напильника.

Как заточить зубья болгаркой

Если автоматизированный станок для затачивания покажется дорогостоящим, то заменить его может болгарка. Использовать данный инструмент в качестве заточного станка следует в случае наличия большого опыта работы с УШМ. Если неправильно работать с болгаркой, то это не только может навредить здоровью, но и самой цепи, зубья которой будут неправильно заточены.

Принцип подточки болгаркой следующий:

Цепь остается на инструменте
Визуально подбирается угол заточки
Включается инструмент на половину мощности при помощи подключенного регулятора напряжения

Каждый зубец должен быть заточен болгаркой. Если неправильно будет выбран угол, то уже при первом запуске инструмента это можно будет определить.

Заточка цепи бензопилы на станке

Станок — это портативное приспособление для удобной заточки зубьев. В качестве абразивного инструмента в нём применяется всё тот же напильник, который можно менять в зависимости от калибра цепи. Приспособление крепится непосредственно на шину пилы. Как и в случае с державкой, на станке имеются метки для выдерживания нужного угла заточки, а также фиксатор затачиваемого зуба.

Станок для ручной правки отлично подойдёт для новичков. Неоспоримым плюсом такого приспособления является его низкая цена и то, что с ним можно добиться качественного результата, сравнимого с электрической заточкой. Внешне станки могут отличаться, всё зависит от производителя, но результат дают одинаково хороший.

Как заточить цепь бензопилы ручным станком?

Если в процессе эксплуатации полотно пилы сильно деформировалось, то исправить его режущие элементы посредством напильника будет крайне проблематично. В такой ситуации правильным решением будет применить станок.

Станок для заточки цепей можно использовать как электрический, так и ручной. В основе обеих конструкций находится один и тот же элемент – точильный камень (иногда – специальные круги).

Подготовительный этап перед обработкой режущей кромки включает в себя следующие мероприятия:

крепежный механизм, удерживающий зажим цепи, следует ослабить;
зубья пилы нужно расположить так, чтобы они находились под определенным углом, а именно в направлении станка;
обеспечить нужный угол можно, плотно закрепив полотно.

Перед использованием станка необходимо ознакомиться со следующим перечнем рекомендаций, способных упростить процесс работы и провести всю процедуру максимально эффективно и правильно:

непосредственно перед мероприятием следует определиться со степенью заточки полотна. Помочь в этом может самый грубый и поврежденный зуб пилы, от уровня износа которого и требуется отталкиваться;
будьте предельно внимательны, чрезмерное давление на зубья чревато ослаблением их прочности и сокращением срока службы аппарата;
закончив процедуру, полотно необходимо обдуть сжатым воздухом, чтобы избавить полотно от стружки, а затем обработать маслом.

Смотрите видео: Как заточить зубья цепи на станке? Особенности правки различных углов зависящих от плотности материала.

Данный способ очень эффективен, однако и этот вариант требует серьезной физической нагрузки и длительного времени, к тому же подобное оборудование не всегда есть под рукой, поэтому рассмотрим еще один способ.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилы ФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

https://youtube.com/watch?v=tQTtYcERhH8

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

Закрепить цепь на струбцине.
Выставить напильник для заточки цепи по шаблону.
Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

Ослабить винт, который зажимает цепь.
Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
Выполнить заточку согласно всем выбранным параметрам.
Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Заточка цепей бензопил своими руками
