Застрял бур в перфораторе как вытащить: как достать сверло, заклинило, сломанный , что делать

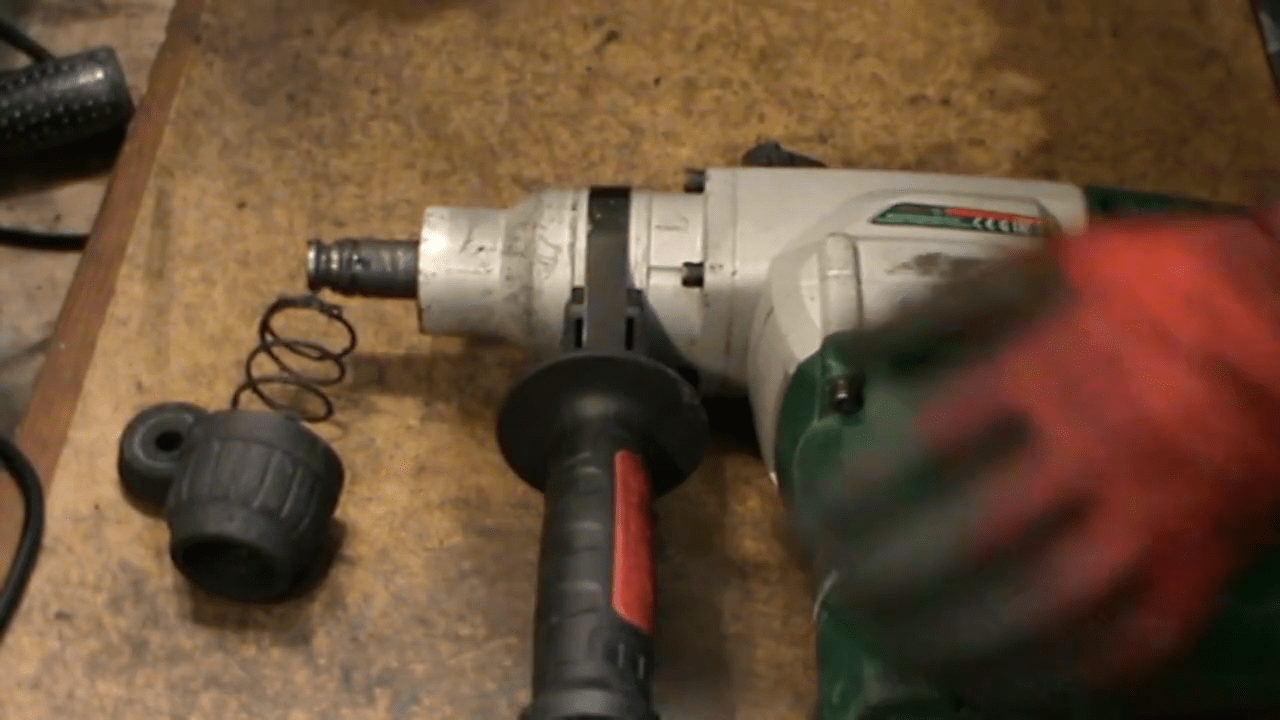

Как разобрать патрон перфоратора

В некоторых случаях возникает необходимость в разборе самого патрона, например, для чистки, смазки или смены некоторых деталей. Для того, чтобы правильно осуществить процесс, рекомендуется знать марку производителя, потому что основной процесс зависит от этого. Например, более современные марки (Деволт, Метабо, Штурм, Калибр) очень схожи по устройству с иностранными аналогами и разбираются по тем же схемам.

Схема разбора на основе марки Бош (изделия данного бренда самые популярные):

Отвернуть пластиковую деталь и удалить уплотнитель из резины.
С помощью отвертки аккуратно убрать кольцо, закрепляющее конструкцию и шайбу.
Удалить следующее фиксирующее колечко.
SDS зажим разбирают по определенной схеме — сначала удалить шарик, потом шайбу, в последнюю очередь пружину.

После сборки необходимо проверить все крепления

Что делать, если сломался наконечник насадки в патроне

Одно дело, когда в патроне зажимает цельную остатку. Здесь есть возможность ухватиться за наконечник, вытянуть плоскогубцами и применить другие методы воздействия.

Другой вопрос, если насадка ломается и хвостовик остаётся внутри патрона. Здесь уже схватить бур или сверло инструментами не получится. Нужно искать другой выход из сложившейся ситуации.

Стандартно домашние мастера пытаются выковырять остатки бура с помощью шила, отвёртки. Некоторые пробуют достать, используя магнит. Ещё одно распространённое решение —приклеиться к сверлу с помощью суперклея, а потом вытащить. Но на практике все эти методы показывают низкую эффективность. Конечно, можно попробовать. Но если обломок держится плотно, то схватывания суперклея не хватит. Да и мощный магнит не поможет.

Фактически, если бур из перфоратора никак не вытаскивается, есть два решения того, что делать: обратиться в мастерскую, где опытные специалисты ваш патрон разберут по частям, либо установят новый, или же всё же попытаться решить проблему своими силами. Отметим, что первый вариант безопаснее, но требует финансовых затрат.

Если же решили всё взять в свои руки, то тут на выбор предлагается сразу 2 способа решения проблемы. Сделать это можно с помощью сварочного аппарата, либо методом нажима.

При использовании сварочного аппарата отталкивайтесь от следующей инструкции:

Используя мощные тиски, зажмите перфоратор. Патрон должен быть направлен вверх.

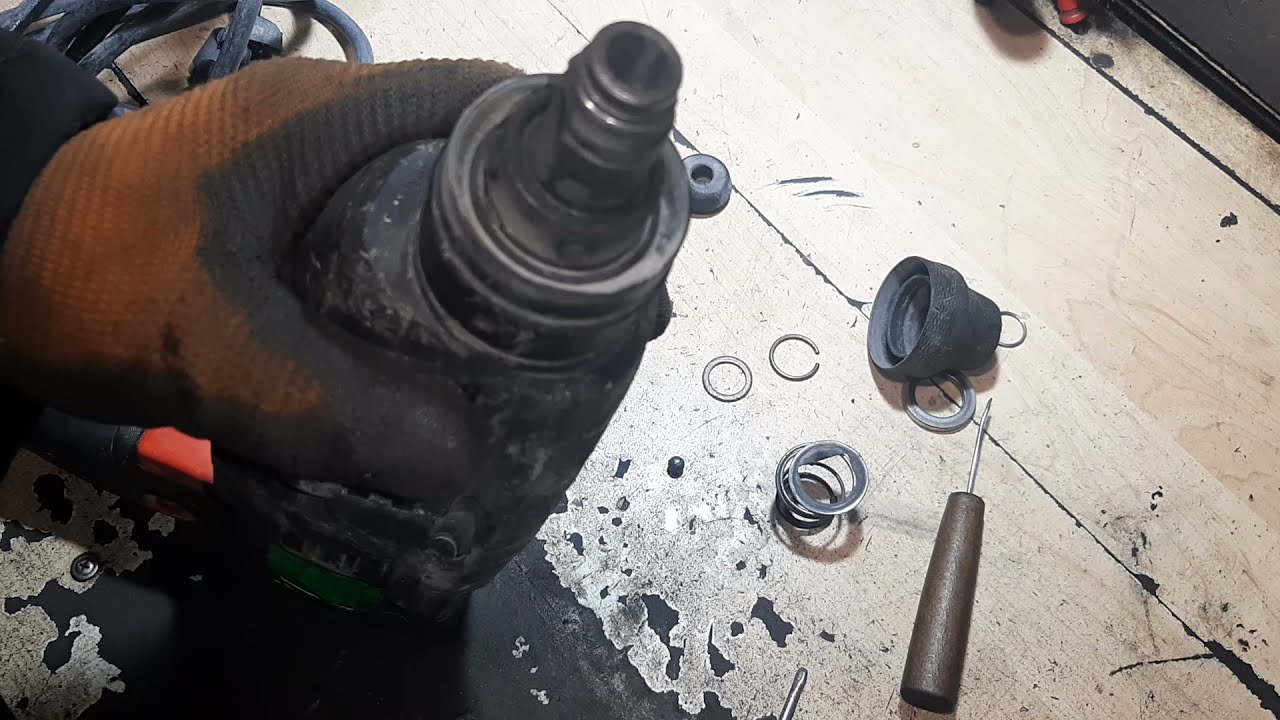

Снимите уплотнитель, стопорное кольцо, шайбы, гайки. Зависит от конструкции. Либо оттяните вниз сам патрон.
Когда патрон будет раскрыт максимально, в патрон вставьте изоляционную оболочку. Возьмите достаточно мощный провод, сечение которого будет минимум 7 мм.
Подключите одну клемму от сварочного устройства к корпусу перфоратора. Второй клеммой следует схватить металлический прут или жало для сварки достаточно длины. Сечение при этом должно быть меньше, чем у изоляции.
Соедините жало с осколком насадки. С помощью аппарата сделайте короткий разряд невысокой мощности.
Когда сварка схватится за обломок, достаточно вытянуть его вместе с прутом наружу из патрона.

При наличии сварочного аппарата и тисков на процедуру уходит совсем немного времени.

Но недостатков сразу несколько:

далеко не у всех дома есть необходимое оборудование;
после применения сварки внутри патрона могут оставаться спайки;
сварочные спайки хаотично образуются на патроне и перфораторе.

Опасность спаек в том, что они могут нарушить нормальную работоспособность электроинструмента и в итоге окончательно вывести его из строя. Поэтому есть альтернативное решение: извлечение с нажимом.

Смысл идеи заключается в следующем:

снимите пыльник с патрона;
оттяните назад (вниз) патрон;
включите ударный режим;
одновременно каким-то подходящим приспособлением нажмите на осколок насадки.

Чтобы минимизировать риски, на небольшом расстоянии напротив патрона установите какой-нибудь щит или панель, способную погасить силу удара. Это не должен быть металлический лист или что-то твёрдое. Иначе осколок срикошетит и может угодить в вас. Либо что-то повредит в помещении. Рисковать не стоит.

В итоге сломанный бур или сверло окажется у вас. Проверьте состояние патрона, чтобы убедиться в его возможности дальнейшего применения.

Как спасти ключевой кулачковый патрон

Если причина только в несильной коррозии или деформировавшемся сверле, понадобятся газовый ключ, зубило или отвёртка и молоток на 700 г:

Брызнуть преобразователем ржавчины, смазкой или машинным / любым минеральным маслом в патрон.
Дать постоять минут 5—20.
Газовым или сантехническим ключом зажать патрон так, чтобы дрель оказалась по левую руку.
Зафиксировать конструкцию тисками, струбциной или просто ногами.
Поставить отвёртку на зажимное кольцо, в паз между зубцами, наклонив от себя.
Рассчитанно ударять молотком по ручке отвёртки, заставляя кольцо провернуться.

При наличии двух газовых ключей можно попробовать повернуть оба кольца в разные стороны одновременно.

Как вытащить обломок, который глубоко застрял в стене

Для этого его необходимо как-то расшатать. Вокруг можно высверлить бетон и попытаться зацепить его край плоскогубцами. После чего стараться максимально расшевелить его, но оно может сидеть очень крепко.

Потребуется:

соляная кислота;
азотная кислота;
пипетка.

Готовится это жидкость так — 3 части соляной кислоты к одной части азотной кислоты.

При помощи пипетки требуется залить в отверстие немного этой смеси. После чего потребуется какое-то время подождать. Эта смесь кислот растворяет любой металл. Ждать полного растворения, конечно, долго, да и не нужно. Достаточно подождать, когда обломок немного похудеет. После чего его вытащить не составит никакого труда.

При помощи смекалки и богатой фантазии можно справиться с любой нестандартной ситуации и найти решение любой проблемы. Но лучше всего стараться предотвратить возникающие трудности. Для этого нужно лишь соблюдать правильную технологию во время сверления.

Как вытащить застрявшее сверло из перфоратора

Во время выполнения строительных работ использование перфоратора становится все более востребованным. С его помощью проделываются различные отверстия или производится демонтаж старых цементно-каменных покрытий. Нередко возникает ситуация, когда сверлильные принадлежности невозможно извлечь из патрона перфоратора. Как вытащить сверло самостоятельно и с наименьшим риском порчи инструмента? Для этого требуется понять некоторые особенности возникновения подобных проблем при эксплуатации инструмента.

Если сверло заклинило в патроне, нужно капнуть на место стыка несколько капель масла.

Возможные препятствия

В стеновых несущих панелях в процессе производства устанавливают армирующий каркас из металлической арматуры диаметром 8-12 мм. Плюс ко всему в бетонный раствор могут заложить щебень или гравий. Все это является препятствием для сверления бетонных стен.

Если сверло уперлось во что-то твердое, и сам процесс остановился, то вероятнее всего, что вы попали или на армокаркас или на щебень. Что делать в этом случае?

Камень или металл?

В первую очередь надо определить: под наконечником сверла металл или камень. Если глубина отверстия небольшая, то в этом можно убедиться визуально. Если глубоко, то берете в руки сверло или металлический штырь диаметром чуть меньше отверстия, вставляете инструмент внутрь и бьете по свободному концу молотком.

Если через несколько ударов почувствовали, что инструмент что-то разбил и движется вглубь, то значит, это был камень. Если ничего не происходит, а наконечник штыря затупился, значит, под ним арматура.

Обходим арматуру

Что делать с камнем понятно. То есть, потихоньку разбиваете его и продолжаете сверлить отверстие дрелью. А вот арматуру может просверлить обычное сверло по металлу. Просто заменяете в патроне победитовое сверло на обычное, высверливаете сквозное через арматуру отверстие, затем дальше продолжаете работу победитовым инструментом.

Если под рукой обычного сверла не нашлось, то можно сместить направление победитового сверла под углом (вниз или в бок). Иногда это срабатывает. Кстати, если вы используете перфоратор и бур, то камешки щебня для этих двух инструментов не являются проблемой. Бур ударными действиями просто дробит их.

Застрял бур в перфораторе: как достать сверло, чтобы инструмент не сломался?

Выполнение ремонтных работ чаще всего требует использование такого инструмента, как перфоратор. Им сверлят дыры и осуществляют демонтаж поверхностей. Любой электроинструмент во время работы подвержен нагрузке, а это постепенно приводит к неисправностям. Нередко после выполненного процесса работы возникает проблема с изъятием сверла из патрона инструмента. Чтобы вытащить застрявшее сверло, нужно немного потрудиться.

Причины заклинивания

Такого рода проблема происходит в двух случаях:

Заклинило сверло в патроне-переходнике, который используется для насадки обычной дрели
Деталь застряла в самих зажимных губах перфоратора

Первая проблема случается из-за необходимости применения обычной дрели в работе бура, который для манипуляций с помощью перфоратора требует специальный патрон-переходник. Он вставляется в зажим устройства.

После окончания работы часто не получается вытащить бур, потому что зажимной элемент перфоратора жестко его держит. Чтобы изъять сверло, в таком случае достаточно использовать специальный состав, например, WD-40. Он в течение нескольких минут расслабит зажим. Если в наличии такого средства нет, а магазин далеко, можно воспользоваться обычным керосином. По истечении 5–10 минут нужно попробовать вынуть бур, постукивая по патрону и одновременно расшатывая насадку. Это должно помочь, и она благополучно освободится, а зажим необходимо прочистить и смазать.

Вторая причина заклинивания насадки может заключаться в зажиме перфоратора. Такой вид помех в работе возникает при других обстоятельствах. Насадка в дрели вертится вокруг оси, иногда выполняет слабые движения возвратно-поступательного характера. Происходит это в связи с передачей питания в электроинструмент через губы зажимного элемента и дно патрона.

Механизм перфоратора передает энергию по-другому, поэтому и бур в зажиме движется иначе. В инструменте присутствуют вращательно-ударная и просто ударная рабочие функции. Энергия на устройство передается специальным бойком, который бьет по хвостику установленной насадки.

На насадке имеются специальные пазы, которые крепко фиксируются в зажимном элементе, обеспечивая передачу момента вращения. Некачественные насадки сделаны из мягкого сплава, который не поддается термообработке, в результате – хвостики не выдерживают нагрузки и становятся негодными.

Что делать, если бур застрял в перфораторе?

Когда в процессе выполнения большого объема работы сверло с противоположной стороны расклёпывается, вытащить его из перфоратора свободно не получается.

Чтобы достать сверло из электроинструмента, применяется два способа:

Застрявший бур необходимо взять в тиски, при этом инструмент, удерживая в руках, расшатывать в стороны и тянуть к себе.
В большие тиски, используя резиновые подкладки, чтобы не раздавить корпус, зажимается перфоратор. Затем сверло зажимают небольшими тисками и небольшим молотком легко наносят по нему удары в сторону, направленную к выходу оснастки из зажимного патрона.

В обоих случаях можно использовать проникающие растворы.

Если не получается вытащить сверло непосредственно из патрона во время проворачивания, то нужно снять детали патрона или попробовать провернуть бур обратно на 90 градусов. Его поворот обычно приводит к полной замене компонентов зажимающего элемента.

Чтобы проблем с заклиниванием сверла не возникало, лучше использовать качественные насадки известных брендов. В процессе работы к разным материалам поверхности нужно подбирать соответствующий бур.

Если попытки вытащить сверло из устройства не увенчались успехом, то чтобы перфоратор окончательно не сломался, лучше обратиться за помощью к мастеру.

Лёгкий способ №2: вытравливание обломка азотной кислотой

Бывают ситуации, когда обломок сверла застревает в отверстии намертво, и вытащить его перечисленными способами не получается. В таких особо сложных случаях может помочь азотная кислота.

Концентрированная азотная кислота вступает в энергичную реакцию с очень многими металлами, вызывая их быструю коррозию и разрушение. Исключение составляет алюминий. Сплавы же, из которых изготавливают свёрла, такой устойчивостью к действию азотной кислоты не обладают. Это свойство используют, если нужно легко извлечь застрявший обломок из алюминиевой детали.

Для проведения реакции потребуются следующие инструменты и материалы:

азотная кислота;
кусок обычного пластилина;
какой-нибудь тонкий инструмент для прочистки отверстия.

Любым подходящим инструментом из отверстия стараются максимально удалить алюминиевую стружку, которая может забивать винтовую канавку сверла и не пропускать кислоту вглубь.

Затем из пластилина лепится нечто среднее между чашечкой и воронкой, которая будет удерживать кислоту над отверстием и не даст ей растечься.

Пластилиновая чашечка закрепляется над отверстием с застрявшим сверлом. В неё заливается кислота. Деталь оставляется на несколько часов.

«Таким способом я смог достать обломыш, который никак не получалось расшатать и вытащить плоскогубцами. Буквально за ночь азотка съела почти всё сверло, остались кусочки, которые я просто вытряхнул. Алюминий остался абсолютно целенький, ничуть не повредился».

Юрий Колчин, домашний мастер

Показатель того, что реакция идёт активно, – пузырьки на поверхности азотной кислоты. Если реакция слабая, деталь нужно слегка разогреть строительным феном.

Вытравливание применяется в подобных случаях довольно часто, но не всегда успешно. Некоторые мастера жалуются, что не могут добиться нужного эффекта по нескольку дней. Это может быть связано с двумя проблемами:

отверстие сильно забито стружкой вперемешку с маслом и кислота не проникает на нужную глубину;
кислоты слишком мало.

Именно поэтому рекомендуется предварительно максимально вычищать винтовые канавки обломка и использовать пластилиновую воронку. Если капать на сверло по нескольку капель, активной коррозии не будет.

Как вытащить бур из перфоратора: советы специалистов

Строительные работы сейчас требуют использования различных инструментов, одним из которых является перфоратор. С помощью данного устройства работники проделывают отверстия различного диаметра, а также проводят демонтаж различных железобетонных или каменных конструкций.

Часто случаются такие ситуации, когда очень сложно, а то и невозможно достать насадку из патрона прибора. В связи с этим возникает вопрос, как вытащить бур из перфоратора, при этом, не испортив устройство. Для этого нужно сначала разобраться с тем, из-за чего возникают подобные неприятности.

Инструкция

Первым делом необходимо проверить наличие у перфоратора функции обратного вращения. Если таковая имеется, нужно включить ее и, раскачивая инструмент из стороны в сторону, достать его из стены.

Кроме того, можно вооружиться дрелью и сделать еще одно отверстие недалеко от уже существующего, и посредством расшатывания перфоратора извлечь его из конструкции.

Если вышеописанные действия не помогли, придется использовать газовый ключ. Если его размер будет слишком большим, то можно использовать стальную пластинку в качестве прокладки. Ключ следует накрутить на бур и бить по его рукояти молотком от стены. Эти движения не самые удобные, но способ довольно эффективный.

Для извлечения бура можно также использовать обратный молоток, который легко найти в любой автомастерской. Если данный инструмент недоступен, то можно подсоединить перфоратор к SDS-разъему насадки и дернуть в сторону от обрабатываемой поверхности. Данный метод эффективен в том случае, когда сверло застряло на глубине не более 10 сантиметров.

Если бур застрял в стене во время просверливания насквозь при том, что до конца процесса осталось совсем немного, то можно пробить застрявший инструмент при помощи кувалд. Бить необходимо по направлению сверления

Важно запомнить, что наносить удары по самой насадке нельзя – необходимо использовать доску или любую другую прокладку для смягчения воздействия на бур

Чтобы обойти стороной данные проблемы, достаточно как можно чаще извлекать бур и рассверливаемого отверстия и очищать его от пыли, фрагментов бетона и прочих загрязнений. Кроме того, сверло или другая насадка может заклинить в поверхности при слишком большом давлении на нее, поэтому инструмент необходимо держать легко. Если конструкция железобетонная, то есть, в ней есть металлическая арматура, то существует риск того, что бур застрянет именно в ней. Поэтому перед началом данных работ следует проверить местоположение данных металлических элементов специальным устройством.

В некоторых случаях бывает такое, что заклинил бур перфораторе. Как правило, это происходит из-за использования дешевого инструмента низкого качества. В таких изделиях крепления не выдерживают нагрузки и деформируются. В некоторых случаях достаточно зажать инструмент в тиски и попытаться выкрутить его. В самых сложных случаях придется разбирать патрон. Для этого первым делом необходимо демонтировать верхнее резиновое изделие, а также стопорное кольцо, которое расположено под ним.

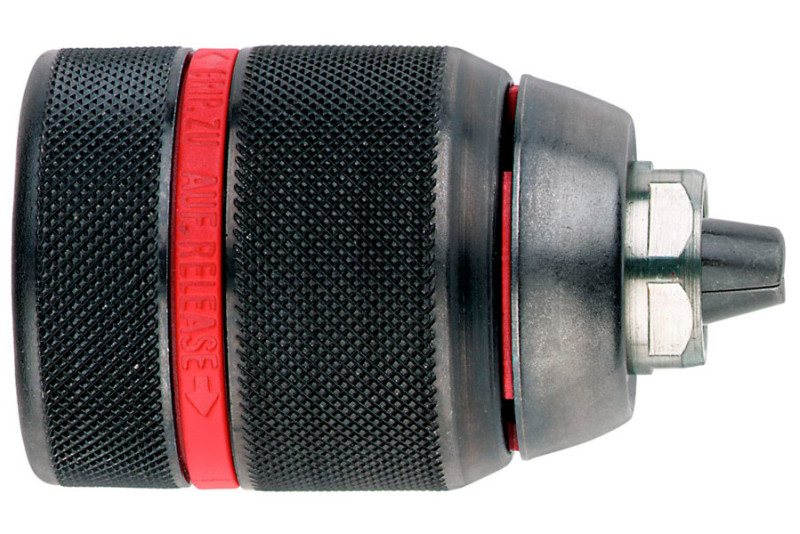

Двухмуфтовый патрон

Если сравнивать с ключевым кулачковым патроном, то в этом устройстве отсутствует зубчатка и упор. Кольца достаточно гладкие. В связи с этим, для извлечения оснастки хорошо подойдёт съёмный держатель. Соответствующим приспособлением всё чаще оснащают современные дрели. То есть держатель идёт в комплекте. Плюс вооружитесь молотком до 1 кг.

Если насадка застряла и прочно держится в перфораторе, что не позволяет извлечь её обычным способом, попробуйте сделать следующее:

с помощью держателя обхватите верхнюю муфту, которая располагается ближе к сверлу, и плотно зажмите;
прихватите саму дрель, используя собственные руки, ноги, либо же тиски, струбцины;
с усилием нанесите удар по рукоятке держателя в том направлении, в котором должна раскручиваться муфта.

Обычно достаточно нанести один плотный удар, чтобы кольцо сдвинулось. После этого сверло извлекается из перфоратора без особых проблем.

Это способствует более лёгкому скольжению. За счёт этого муфта легче раскручивается.

Способы

В первую очередь, следует постараться взять бур в тиски.

Как вытащить заклинивший бур из перфоратора.

Затем перфоратор

тянут в противоположную сторону, совершая при этом раскачивающие движения.

При выполнении этих действий сам патрон должен быть открыт.

Если бур застрял не слишком крепко, то таким образом удастся быстро решить проблему.

Второй способ также предполагает использование тисков. После зажатия бура нужно запустить на устройстве реверс на максимально возможной мощности. При этом нельзя постоянно держать устройство включённым, следует жать на клавишу запуска с небольшими перерывами. В противном случае из-за долгой работы в таком режиме перфоратор может сломаться.

После того, как случится расклинивание инструмента, нужно постараться резко вытащить

из тисков перфоратор. Тогда в них окажется только бур, который не пригодится для дальнейшего применения. Вместо тисков можно использовать толстую деревянную доску. Тогда на перфораторе включается режим сверления со включённым реверсом. Сверлить следует до того момента, пока инструмент не “закусит”.

В противном случае следует попробовать применить третий метод. Для этого в тисках следует зажать сам перфоратор. Во время выполнения действия нужно быть особенно аккуратным, чтобы не повредить корпус инструмента. Можно сделать своеобразную прокладку: проложить перфоратор резиной или похожим материалом. После этого следует взять газовый ключ (если он отсутствует, подойдут другие тиски небольшого размера). Им и зажимается сам инструмент. Теперь молотком из меди ключ простукивают в направлении, противоположном от патрона

Четвертый способ также предполагает использование тисков. После зажатия инструмента нужно запустить на нём реверс на максимально возможной мощности. При этом нельзя постоянно держать устройство включённым, следует нажимать на кнопку пуска с небольшими перерывами. В обратном случае из-за долгой работы со сломанным хвостовиком перфоратор

может сломаться.

Что делать если застрял бур в перфораторе

Важно!Если после совершения 3-5 движений ничего не изменилось, значит продолжать эти действия нет смысла. В такой ситуации деформация бура слишком велика, а для его извлечения придётся полностью разбирать перфоратор

Не существует единой схемы разборки для перфоратора, поскольку каждая модель выполнена по индивидуальной схеме. Если у человека есть опыт разборки инструментов, то он может попробовать сделать это самостоятельно. Сначала демонтируется верхнее резиновое покрытие на патроне, а затем снимается стопорное кольцо, которое находится под ним. Если есть опасения, что при разборке инструмент повредится, прибегают к помощи сервисного центра

READ Какое Масло Заливать В Культиватор Кайман

Застрял бур в перфораторе: как достать сверло, чтобы инструмент не сломался?

Как вставить сверло

На самом перфораторе также стоит быстрозажимной механизм. Надежное крепление бура в нем обеспечивается фиксацией с помощью специальных шариков, которые при замыкании плотно входят в канавки на нижней части сверла.

Для того чтобы закрепить необходимую насадку, будь это бур или коронка, необходимо:

отвести нижнюю часть патрона вниз (в сторону перфоратора);
удерживая его в этом положении, вставить нужную насадку;
отпустить патрон.

Если шарики не вошли в пазы и насадка шатается, то необходимо ее провернуть до полного замыкания конструкции.

А чтобы вставить сверло в перфоратор при помощи переходника, сначала закрепляют съемный патрон, который имеет у основания крепление с канавками под инструмент. Затем устанавливают непосредственно сверло. Чтобы вытащить бур или сверло, нужно выполнить все вышеописанные действия еще раз.

Здесь хочется отметить, что любым манипуляциям по установке и снятию бура или других насадок предшествует проверка рабочего состояния механизма перфоратора. Для этого агрегат необходимо включить в сеть и, задав необходимый режим работы, нажать на кнопку пуска. Если агрегат не издает необычных звуков и при этом не чувствуется посторонних запахов гари или жженой пластмассы, то инструмент готов к работе.

Как вытащить сломанное сверло из металла

Вытащить сломанное сверло из металла можно различными способами. Для начала рассмотрим самые простые ситуации.

Часть обломка сверла торчит снаружи. В этом случае смажьте отверстие изнутри при помощи шприца. Чтобы вытащить обломанное сверло из металла, используйте клещи или плоскогубцы.

Обломок застрял внутри. В этом случае действуйте так.

Возьмите подходящее сверло такого же диаметра.

Просверлите им отверстие с другой стороны (в той же точке) до застрявшего обломка.

Выбейте его подходящим по диаметру стержнем или инструментом (при этом желательно использовать подкладку).

Обратите внимание! Второй способ актуален только в том случае, если к противоположной стороне заготовки можно получить доступ, и в ней нужно проделать сквозное отверстие. Рассмотрим специальные способы извлечения обломков сверл, застрявших внутри обрабатываемых деталей

Рассмотрим специальные способы извлечения обломков сверл, застрявших внутри обрабатываемых деталей.

Способы

Чем освободить двухмуфтовый патрон

Двухмуфтовый патрон используется для более надежного крепления бура Есть модели перфораторов, в которых устанавливается двухмуфтовый патрон. Его характерной особенностью является то, что в нем отсутствует зубчатка, отвечающая за улучшение упора установленного бура. Кольца в них абсолютно гладкие и поэтому снимать данную деталь не очень удобно. Однако несмотря на это, многим удается извлекать ее самостоятельно без посторонней помощи. Делается это следующим образом:

Воспользоваться держателем и осторожно обхватить им ближнюю муфту.
Разместить дрель в тисках и надежно зажать ее.
Ударить молотком по рукояти. При этом бить нужно таким образом, чтобы удар приходился в сторону раскручивания муфты.. После выполнения этих действий патрон должен освободиться вместе со сверлом

После выполнения этих действий патрон должен освободиться вместе со сверлом.

Чтобы улучшить скольжение, можно подлить масло. Его следует добавлять под муфту. После этого патрон будет лучше извлекаться.

Что делать если застрял бур в перфораторе и как правильно его вытащить?

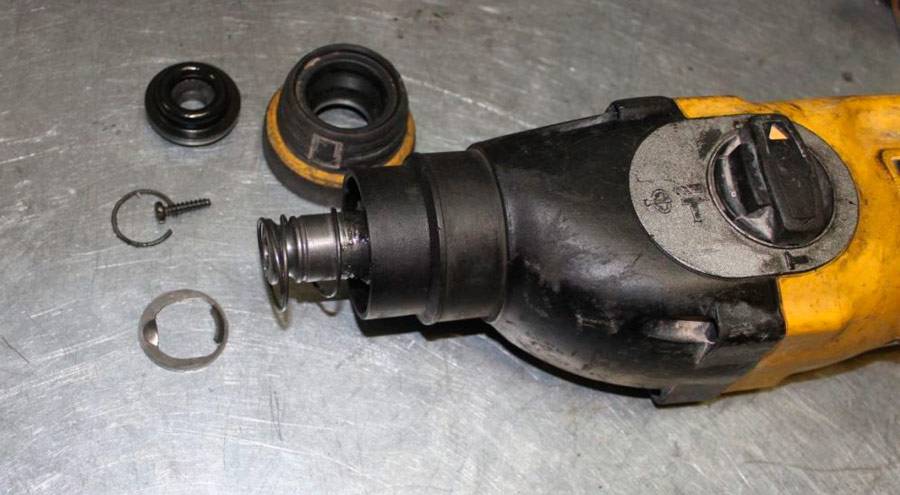

Как разобрать патрон перфоратора
