Захват для сэндвич-панелей. удобство монтажа гарантировано

Безопасность при монтаже горизонтальных панелей

Монтаж горизонтальных сэндвич-панелей требует соблюдения определенных мер безопасности, чтобы предотвратить возможные травмы или аварии на строительной площадке. Вот некоторые важные моменты, которые следует учитывать:

Предварительная оценка безопасности

Перед началом работ по монтажу горизонтальных панелей необходимо провести предварительную оценку безопасности строительной площадки. Это включает в себя проверку наличия стабильного фундамента и отсутствие преград, которые могут помешать монтажу или представлять опасность для рабочих.

Использование средств защиты

При работе с горизонтальными панелями необходимо надевать необходимые средства защиты, такие как защитный шлем, защитные очки, перчатки и сапоги. Также рекомендуется использовать средства защиты от падающих предметов, такие как сетки и ограждения.

Оперативный контроль

Важно назначить ответственного за контроль за безопасностью на рабочей площадке. Этот человек должен быть внимателен к окружающим условиям, следить за выполнением правил безопасности и принимать меры по предотвращению возможных опасностей

Обучение и обмен опытом

Перед тем как приступить к работе, все работники должны пройти соответствующее обучение по правилам безопасности при монтаже горизонтальных панелей. Также рекомендуется проводить регулярные брифинги и обмен опытом, чтобы рабочие были в курсе последних требований и рекомендаций по безопасности.

Строительный контроль

В процессе монтажа горизонтальных панелей рекомендуется проводить строительный контроль и осуществлять регулярную проверку наличия повреждений или дефектов в панелях. Если такие дефекты обнаруживаются, их необходимо незамедлительно исправить или заменить, чтобы избежать возможных аварий.

Соблюдение этих мер безопасности обеспечит защиту рабочих и снизит риск возникновения травм или аварий на строительной площадке при монтаже горизонтальных панелей. Необходимо всегда помнить, что безопасность является важнейшим аспектом успешного завершения строительных работ.

Захват для сэндвич панелей: виды и особенности

Монтаж сэндвич панелей своими руками не возможен без применения особых приспособлений, именуемых захватами. Давайте поговорим о том, что же из себя представляет захват для сэндвич панелей: виды и особенности.

Захват

Краткая характеристика

Для начала отметим тот факт, что готовые сэндвич панели выполняются из трёх слоёв: в качестве внешних сторон используется жесткий материал, а пространство между ними заполняется утеплителем. Зачастую в его качестве применяется минеральная вата или пеноплиуретан.

Процесс подъема

Специалисты утверждают, что работать с изделиями с минватой в качестве утеплителя необходимо крайне осторожно, соблюдая все технологические нормы и требования, следуя чертежу и не допуска потерю минеральной ватой своих теплоизоляционных характеристик. Иначе внутрь облицовки может попасть влага, что сделает срок эксплуатации фасада очень коротким. Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами»

Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами».

А это возможно только с применением особых грузоподъемных механизмов под названием захваты.

Причем такое приспособление, как захват для сэндвич панелей, одинаково актуален как для кровельных плит, так и для стеновых фасадов.

Классификация видов

Захваты для сэндвич панелей бывают механические и вакуумные. Каждый из этих типов агрегатов подобного предназначения обладают характерными особенностями:

Механические захваты включают и модели, которые монтируются в замок плиты, и модели, которые насквозь просверливают саму сэндвич панель, и особые зажимы для поднятия изделия на актуальную высоту. Например, захват-струбцина обладает винтовым механизмом, с помощью которого сэндвич панель можно поднять в горизонтальном положении. А механическая модель под названием «Майна-Вира», как на следующем фото, позволяет поднимать материал в вертикальном положении. Стоит отметить, что практически все модели подобного рода отличаются демократичным уровнем цен. Это, так сказать, бюджетный вариант для проведения облицовочных работ для зданий и сооружений. Однако при его помощи можно выполнить простую и удобную строповку фасада без каких-либо чертежей;

Вакуумный захват для сэндвич панелей, изображенный на следующем фото, позволяет зафиксировать плиту всего за нескольких минут. Вакуумные модели предпочитают опытные строители, так как они более удобны в работе. Однако, стоят они дороже механических вариантов. В процессе применения моделей данного типа необходимо предварительно убрать защитную пленку в том месте, где будет осуществляться захват материала. Не стоит убирать всю пленку сразу, лучше сделать это непосредственно после установки сэндвич панели. Это защитит ее от вероятности повреждения во время установки.

После фиксации плиты в захвате, её необходимо поднять на актуальную высоту. В данном случае вам понадобиться подъёмный кран. А при его отсутствии — лебедка.

Опытные специалисты рекомендуют не повышать траты на строительство приобретением подобного оборудования, если ваш бюджет ограничен. Лучше взять механизмы на прокат на время проведения облицовочных работ.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич.

Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания.

Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Установка сэндвич панелей своими руками

Сэндвич панели сегодня являются самым популярным материалом для строительства домов. При этом пользуются уже готовыми панелями или осуществляют их сбор на месте. Панели, требующие сборку, имеют стоимость ниже, чем у готовых. Но и времени при их установке уходит больше. Одно из их преимуществ – легкий вес, поэтому их гораздо легче поднимать. Сэндвич панель имеет трехслойную структуру, внешние слоя жесткие, а в среднем слое находится утеплитель. Внешний слой изготовлен из металла или ПВХ. Утеплитель состоит из стекловолокна, минеральной ваты или пенополиуретана.

Материалы, из которых изготавливается внешняя панель определяют ее предназначение.

  • Изготовленная из металла или железа конструкция, служит для крыши или для строительства каркаса.
  • ДВП применяют при строительстве зданий.
  • ПВХ, служит для внутренних откосов.

Панель с утеплителем из минеральной ваты требует соблюдение четких инструкций при монтаже, так как при попадании влаги в середину конструкции, теряются ее теплоизоляционные свойства.Наиболее надежным считается пенополиуретановый утеплительный материал. Ему не страшна сырость и он надолго сохранит свои свойства.

Существует два типа сэндвич панелей – для стен и для кровли. Первые обладают гладкой поверхностью. Вторые имеют двухстороннюю или одностороннюю поверхность, изготовленную из железа. Кроме того, кровельные панели имеют замок специальной конструкции, обеспечивающий надежную водонепроницаемость, что наиболее необходимо для крыши.

Инструменты для резки сендвич панелей

  • Ручной электрический лобзик.
  • Электро ножницы для металла.
  • Пила по металлу.

Резку выполняют при установке, уже на закрепленной конструкции.

Применение захвата при установке

Захваты при установке сэндвич панелей используются с механической или вакуумной системой.

К механическим относятся: струбицина, с винтовой системой, для поднятия панели в горизонтальном виде и «майна-вира» для поднятия вертикально.В вакуумных захватах есть присоски, с присоединенными к ним шлангами, которые соединяются с насосом. Благодаря откачки воздуха в местах соприкосновения присосок с панелями, происходит надежное их соединение. Такие механизмы используются для поднятия панелей вертикально и горизонтально.

Основные этапы установки

Подготовительные работы

  1. Установка каркаса.
  2. Обработка антисептиком частей из дерева.
  3. Защита от коррозии конструкции из металла. Для этого с нее нужно убрать ржавчину и наложить грунтовку.
  4. Нанесение уплотнительной прокладки (монтажная пена).
  5. Наклейка полимерной ленты на каркас.

Монтаж панелей на кровлю

Инструменты и материалы

При данном монтаже используются следующие инструменты и материалы: Захват для поднятия конструкций, ножовка, шуруповёрты, скребок, панели, саморез, герметики, и др.

Поднятие – самое важное при осуществлении монтажа кровельных панелей. В этом случае, важно не нанести повреждений в замке. После поднятия, происходит установка конструкции на крыше в следующем порядке:

После поднятия, происходит установка конструкции на крыше в следующем порядке:

  1. Осмотр замков. Минеральная вата не должна выступать за край замка.
  2. Удаление лишней ваты при помощи скребка.
  3. Монтаж необходимо начинать с конька крыши.
  4. Закрепление панели производится по направлению к торцу дома.
  5. Далее осуществляется выравнивание края панели относительно торца.
  6. С помощью натянутого шнура нужно убедиться, что кромка конструкции расположена параллельно оси дома.
  7. Крепление конструкции, с использованием саморезов.
  8. Нанесение на замки герметика.

Монтаж стеновых панелей

Помимо инструмента, который нужен при установке, понадобится еще и отвес.

Существуют два вида такой установки – горизонтально и вертикально.

При первом способе конструкции прикрепляются при помощи саморезов близко к цоколю и кровле.

При втором — закрепление осуществляется при помощи замков.

Монтаж нужно начинать с цоколя дома, осуществляя крепление ближе к каркасу.

  1. Закрепить профиль саморезом.
  2. Нарезать панели при помощи электро лобзика.
  3. Нанести монтажную пену на откосы.
  4. Закрепить боковые откосы.
  5. Заполнить пеной проёмы между откосом окна и панелью.
  6. Закрепить финишный профиль.

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

  • захваты механического типа — рычажковый, струбциновый и т. д.;
  • грузоподъемность — до полутонны кг;
  • ширина раскрытия — зависит от толщины стенового или кровельного материала;
  • конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

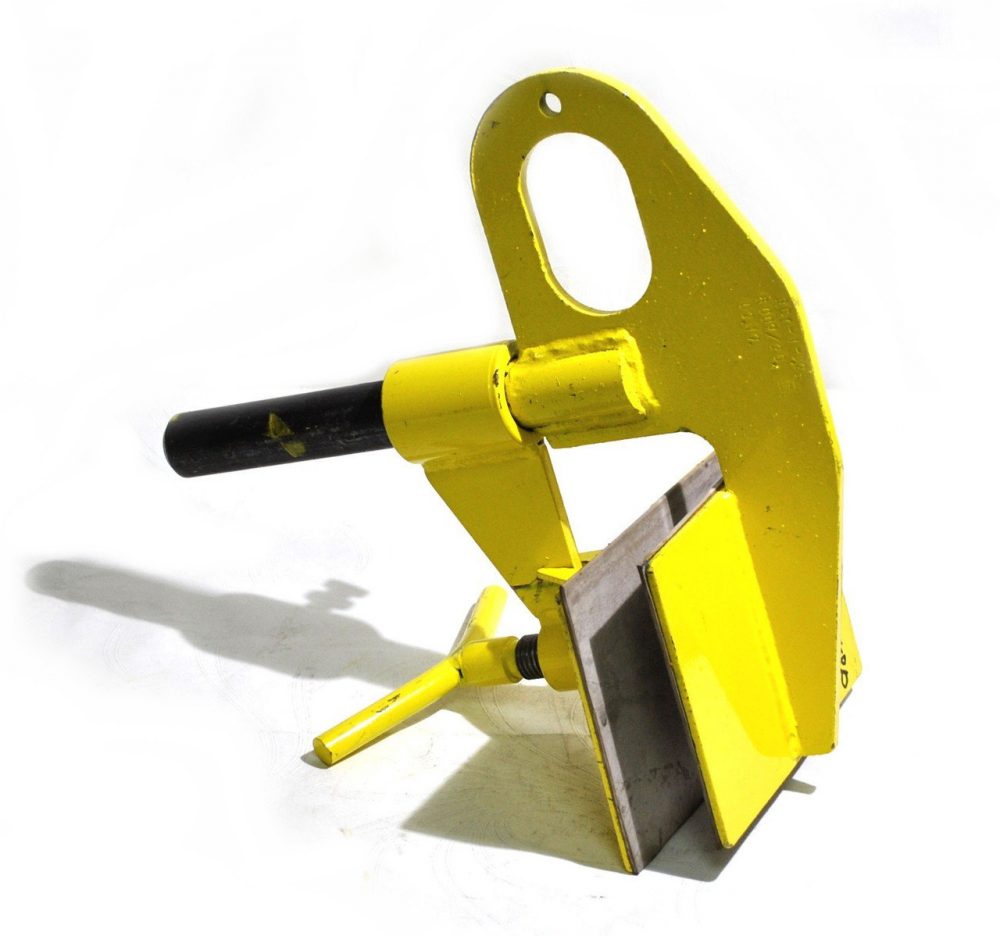

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

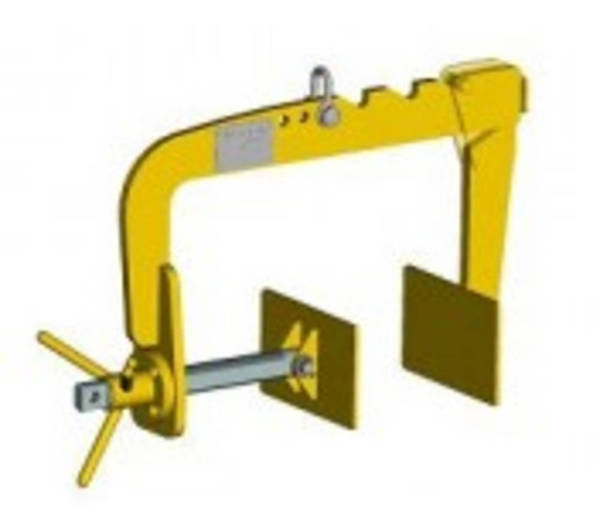

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

  • усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
  • чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
  • рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

  • повреждается строительный материал;
  • не всегда получается добиться точной сверловки отверстий с обеих сторон;
  • необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Вертикальный

Инструкция вертикального монтажа, можно сказать, аналогична с вышеописанной инструкцией. На стыковом месте смежных панелей необходимо обеспечить как можно большее усилие. Это затруднительно даже в том случае, если используются боле тяжелые и длинные сэндвичи. Для этого и потребуются прижимные устройства. Благодаря таким устройствам можно создать прочный замковый узел, особенно если производится монтаж оконных сэндвич панелей. Изделия категорически нельзя стыковать посредством воздействия каким-либо из ударных способов. Поддерживающие компоненты монтируются на цоколь здания. Между цоколем и панелью, если необходимо можно проложить пласт из минеральной ваты. Посредством отвеса проверяем вертикальность сэндвича. Далее изделие ставится на цоколь, приживается к прогонам и фиксируется посредством саморезов. Если используются прогоны из металла, то потребуется такой материал как самоклеящаяся лента.

Механические захваты для монтажа сэндвич-панелей

Для монтажа панельных конструкций типа сэндвич используют несколько вариаций механических захватов.

Механический захват струбциной

В таком удобном варианте захвата возможно не только фиксация и удержание, но и регулирование усилия сжатия, что предотвращает повреждение поверхности передвигаемой панели. При небольшом весе, устройство способно подымать панели толщиной от 50 до 200 мм, и массой около 200 килограмм.

Конструкционно-струбциный вариант грузозахватного устройства состоит из винтового механизма и неподвижной главной рамы. Подвижный элемент вращаясь изменяет расстояние между губками, и при достижении требуемого положения фиксируется специальным рычагом или винтом. Захват струбциной сподручно использовать для кантования сэндвич панелей.

Захват для сэндвич-панелей с креплением в замок

Одна из разновидностей механического захвата для перемещения сэндвич панелей — крепление непосредственно в их замки (соединение шип в паз).

Перед тем как начать перемещение панелей, их устанавливают строго вертикально на прокладки, размещенные по всей длине. Неправильное расположение и смещение сэндвич панелей может привести к деформации замков. Такой тип захвата применяют для горизонтального способа фиксации и переноски сэндвич панелей.

Механический захват с применением сквозного просверливания

Механический захват с применением сквозного просверливания профильных листов сэндвич панелей. Сверловка отверстий должна быть произведена весьма точно, так чтобы было обеспечено расположение скрепляющего штифта строго перпендикулярно металлической поверхности. Впоследствии отверстия закрываются крепежом или фасонными деталями. Механический захват с помощью сквозного сверления зачастую используют для вертикальной установки панелей типа сэндвич.

При использовании механических захватов для подъема панелей типа сэндвич, применяют обвязку текстильными стропами. Они должны полностью обхватывать и удерживать передвигаемую панель до тех пор, пока она не будет перемещена и смонтирована в необходимом месте.

Сэндвич-панели всё чаще и чаще используют в строительстве. Одна из лидирующих компаний по их изготовлению является Теплант. Сэндвич-панели Теплант устойчивы к влаге, имеют высокие показатели коэффициента стойкости к теплопотерям, пожароустойчивы. Материал этой компании имеет безупречное качество.

Если вы хотите сэкономить, то советуем прочитать об изготовлении сэндвич-панелей своими руками в этой статье. Она содержит инструкцию по их изготовлению, полезные советы.

Назначение и область применения сэндвич-панелей

Основное применение конструкций — сооружение стен и крыш зданий. Это могут быть объекты промышленного или сельскохозяйственного назначения, магазины, спортивные сооружения и жилье. Благодаря высоким теплотехническим качествам такие постройки достаточно комфортны, а их возведение занимает считанные дни.

Широкий выбор фактуры и цвета отделки позволяет придавать этим зданиям привлекательный внешний вид. Хозяйственные помещения, офисные кабинеты нередко обходятся даже без внутренней отделки.

Панели имеют относительно небольшой вес. При толщине 100 мм квадратный метр материала весит порядка 20 кг. Это значит, что блок метровой ширины и длиной 4-5 м три человека могут установить, не прибегая к услугам грузоподъемной техники.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Поливинилхлоридные панели

ПВХ сайдинг – это самый простой и дешевый способ отделать фасад здания. Такие панели популярны по нескольким причинам: простота установки; невысокая стоимость; огромные варианты цветов. Из недостатков стоит отметить, что такие панели сделаны из пластика и любой фасад будет выглядеть пластиковым даже на самом дальнем расстоянии.

Такой тип панелей устанавливается исключительно горизонтально. Для работы потребуется строительный или любой другой нож. Кроме того, необходим будет перфоратор. Еще понадобится уровень, для определения угла панелей, а также молоток для забивания гвоздей.

Первоначальным этапом установки ПВХ панелей является предварительный осмотр дома. Необходимо определить расположение первого ряда панелей. В случае с новостроем, рекомендуется устанавливать панели от начала фундамента. Также ПВХ панели можно устанавливать от начального ряда старой отделки.

Начало монтажа

Далее, следует установить начальный каркас, а именно: углы, как наружные, так и внутренние, наличники, первые полосы для крепления панелей. Начинается установка с углов. Зазор между ними и карнизом не должно быть более 6,5 мм.

Самый ответственный этап, от которого будет зависеть дальнейшая судьба всего фасада – установка первой полосы панелей

Важно, как можно правильнее установить первую полосу крепежа, поскольку от нее зависит крепление самой панели. Если полоса была проложена ровно, то и панель будет ровной. Общие положения

Общие положения

Общие положения

На окнах и дверях необходимо установить наличники, отливы и накладки. И после проделанных этапов начинается установка всех остальных рядов фасада. Верхняя панель вставляется в профиль и забивается гвоздем, но не полностью. Между панелями должен быть интервал в 0,4 см, а между прочими комплектующими – не более 6 мм. Для того, чтобы избежать вертикальных нахлестов, рекомендуется устанавливать панели на половину заводской отметки. Так стыки не будут видны с фасадной стороны.

Последовательность монтажа фасадных панелей

При установке панелей необходимо помнить, что части изделий нужно будет отрезать. Для этого используется строительный нож. Также необходимы линейка и уровень для более точного измерения угла и проведения прямой линии на изделии. Расчерчиваем линию на панели в том месте, где нужно отрезать кусок, аккуратно несколько раз проводим ножом. Плюс пластика – он идеально подходит для таких манипуляций.

Необходимо быть предельно осторожным, поскольку механические повреждения очень видны на таком материале.

Такие панели наиболее востребованы из-за простоты их установки и дешевизны. Кроме того, ПВХ изделия устанавливаются на различные высоты здания, поскольку очень легки. Установка таких панелей проста и не потребует много времени.

Заключительным этапом является установка верхнего ряда панелей. Для верхнего ряда необходимы только целые панели. Кроме того, последняя панель закрывается специальным профилем для водоттока.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между коньковыми прогонами смонтировать внутреннюю коньковую планку
  • полиуретановой пеной заполнить свободное пространство в стыках панелей;
  • когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

  • Присоска накладывается на поверхность;
  • Поворот специального крана подключает вакуумный насос;
  • Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

  • Возможность работать с панелями нестандартной длины и массы;
  • Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
  • Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
  • Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Принцип устройства захвата панелей

Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.

Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.

В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.

Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.

Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.

ВАЖНО!Вакуумные крепления фиксируют по центру панели. Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель

Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель

Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.

Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.

При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.

Источники

  • http://MegaBeaver.ru/materials/sendvich-paneli/zaxvat-dlya-sendvich-panelej-neotemlemaya-chast-montazha-panelej.html
  • https://expert-dacha.pro/stroitelstvo/steny/otdelka-fasada/sjendvich-paneli/zahvaty.html
  • https://fasad-exp.ru/dopolnitelnye-i-dobornye-yelementy/zahvat-dlya-sendvich-panelej.html
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
