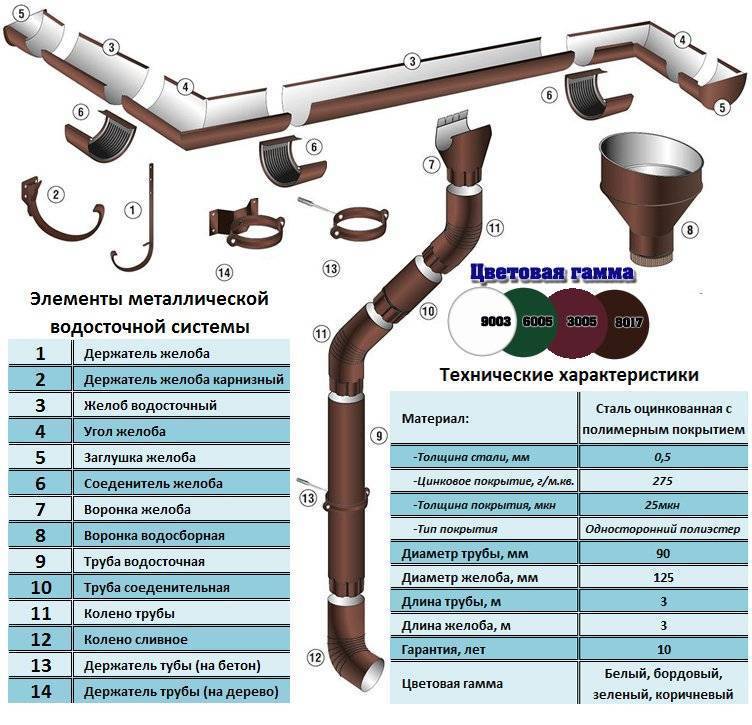

Типичное устройство кровельного водоотвода
Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.
Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет
Состав системы компонуется в зависимости от конфигурации системы водоотвода.
Желоб и соединительные элементы для него
Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.
Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.
При монтаже поворота руководствуются правилами:
- стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
- дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.
Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.
Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным
Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.
Возможные варианты кронштейнов-крюков:
- Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
- Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
- Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.
Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.
Элементы отводящего трубопровода
Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.
Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы
Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.
Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.
Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид
Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.
Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
Положительные и отрицательные моменты внутренней системы водоотвода
Если вы планируете создавать внутреннюю систему водосточных труб, то вам стоит знать, что она бывает двух видов:
- Самотечная. Здесь осадки удаляются посредством гравитации и выглядит все это примерно так. Когда на поверхности крыши собирается достаточное количество влаги, она начинает свое движение к сборной воронке. Попадая в нее, стекает вниз по трубе и выводится из здания.
- Сифонно-вакуумная. Работа такой системы куда сложнее. Дождевая или талая вода попадает в сборную воронку и движется по горизонтально расположенной трубе, соединенной с вертикальным стояком.
Описанные выше системы обладают своими слабыми и сильными сторонами. Сперва, давайте разберем самотечную.
Гравитационный водосток имеет довольно низкую пропускную способность, поэтому может случиться так, что при сильном ливне она просто не справится с поступающими объемами и на крыше возникнет бассейн, который может стать причиной разрушения всей конструкции.
При создании такой системы, очень важно изучить среднегодовые атмосферные осадки вашего региона. Если это большие значения, то не задумывайтесь и устанавливайте максимально возможные трубы и воронки для сбора воды. Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто
Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью
Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто. Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью.
К преимуществам сифонно-гравитационной системы можно отнести следующие пункты:
- Сбор воды может осуществляться не только с плоских поверхностей, но и с любых других.
- Трубы меньшего диаметра без проблем справляются с большим объемом воды.
- Благодаря большой пропускной способности нет нужны устраивать большое количество каналов.
- За счет быстрого вывода воды из системы, ее возможность засорения существенно снижена.
Если сравнить внутренний и наружный водосток, то преимущества первого на лицо:
- По периметру здания вы не увидите никаких торчащих элементов.
- Работа по удалению влаги может вестись в любое время года.
- Стекающая по трубам влага, сразу направляется в ливневую канализацию.
К недостаткам внутреннего стока можно отнести сложность его создания, обслуживания и чистки.
В качестве заключения хотелось бы сказать несколько слов о плоской крыше в целом. С каждым годом эта конструкция набирает все большую популярность у частных застройщиков. Благодаря такому росту, производители строительных материалов задумываются над производством новых материалов, что движет данную сферу вперед.
Создав плоскую крышу, вы можете обустроить ее под свой вкус. На ней можно выращивать сад, открыть собственную мастерскую или обустроить зону отдыха. Кстати, если совершить более сложные расчеты и вложить чуть больше денег в строительство, то на крыше можно разместить даже бассейн или автомобильную стоянку. Впрочем, ничто вас не удерживает от воплощения уникальной идеи.
Установка водосточной системы для крыш. Фото
При монтаже водостоков в первую очередь по периметру крыши устанавливается желоб, отдельные элементы которого скрепляются между собой наружными и внутренними угловыми элементами. Кронштейны для крепления желоба монтируются к лобовой доске, стропилам или непосредственно к стене. Для герметичности системы желоба необходимо соединять внахлест, а места их соединения дополнять резиновыми уплотнителями.
Располагать желоба следует так, чтобы край кровли приходился на его середину. Уклон желоба должен быть от двух до пяти градусов. В отверстие выпускной воронки в желобе желательно установить защитную сетку.
Расстояние между кронштейнами для пластиковых желобов должно быть 500-600 миллиметров, а для металлических – около 100 миллиметров. Дополнительно кронштейны нужно установить на углах крыши и в местах соединения желоба с воронкой.
Водосточные трубы с помощью хомутов следует крепить непосредственно к стенам постройки. Расстояние до стены должно быть не менее 40 миллиметров.
С воронкой трубы соединяются коленом, которое также применяется для того, чтобы можно было обойти выступ здания. В нижнем конце каждой трубы на расстоянии от грунта в 200 миллиметрах монтируется слив.
Монтаж водосточной системы закончен. Чтобы она прослужила долго необходимо время от времени устранять засоры. При этом не рекомендуется пользоваться острыми предметами. Пущенная из шланга струя воды способна не только прочистить, но и промыть водостоки.
Если дом расположен среди высоких деревьев, то при монтаже конструкции желательно установить специальные решетки, которые будут защищать водосток от веточек и листьев.
Выбирая для своего дома водосток, необходимо внимательно изучить их конструкцию, материалы изготовления, посмотреть фото примеры водосточных систем. Специалисты рекомендуют водостоки из металла с полимерным покрытием. В соотношении цены и качества это будет являться самым разумным решением.
Водосточные желоба на крышах домов
Расчет системы
Чтобы справиться с потоком воды, система водостока должна иметь определенные размеры и формы. Они напрямую зависят от количества осадков в регионе, размеров строения и других факторов.
За основу расчетов берется водосборная площадь – именно от нее, в первую очередь, и будут зависеть параметры желоба и труб. Например, для небольших дачных домиков (площадь сбора воды – менее 30 м2) достаточно приобретать сливную трубу диаметром 50-75 мм, а желоб – сечением около 70-115 мм. Для скромных коттеджей (площадь сбора не превышает 50 м2) подойдет труба с диаметром от 75 до 100 мм и желоб сечением 115-130 мм. А вот для строений, имеющих большие крыши (площадь сбора – около 125 м2), придется приобрести сливные трубы диаметром не менее 90-160 мм и желоба с сечением 140-200 мм.
Как рассчитать водосточную систему
Эффективную площадь отвода жидкости можно рассчитать по формуле S=(В+1/2Н)хL, где В – это длина горизонтальной проекции края ската кровли, L – длина кровли, а Н – ее высота. Все величины используются в метрах.
При расчетах сечения трубы должны учитываться и углы наклона водостока, ведь если они будут недостаточными, то желоб быстро наполнится водой, которая попросту не будет успевать стекать по нему. А при большом угле наклона воронка водосточной системы будет захлебываться. На 1 погонный метр желоба уклон должен составлять примерно 2-5 мм.
Выбор схемы для установки пластиковых водостоков
Сечение воронки тоже определить просто. Достаточно прикинуть, чтобы на 1 м2 крыши в горизонтальной проекции приходилось около 1,5 см2 площади сечения этого элемента
Также важно помнить, что одна воронка способна собрать воду примерно с 10 м желоба. Для упрощения проведения расчетов можно использовать онлайн-калькуляторы
Расчет водостока для крыши
Количество внутренних и внешних углов посчитать просто – здесь учитывается лишь конфигурация строения
А количество кронштейнов вычисляется в зависимости от общей длины желобов, при этом важно помнить, что шаг их установки составляет 50-60 см для систем из металла и всего 30-40 – для пластиковых конструкций при условии уклона желоба до 1 см на каждые 3-4 м. Там, где устанавливается воронка, крепежные элементы должны быть закреплены на расстоянии не менее 15 см от нее
Это же касается и мест соединения желобов, углов и заглушек.
Этапы монтажа
Для установки водосточной системы потребуются инструменты: дрель, перфоратор для монтажа кронштейнов, шуруповерт. Также нужно подготовить: напильник, ножницы по металлу, ножовку, плоскогубцы, молоток и строительный уровень, шпагат, маркер, отвес, угольник, рулетку и линейку. Может потребоваться киянка и малярная кисть.
Подготовка
Кронштейны для водосточной системы рекомендуют устанавливать до укладки гидроизоляции. Но полный монтаж отливов выполняют только после окончания строительства кровли. Перед началом работ необходимо:
- Упрочнить начальную планку обрешетки, на которую ставят кронштейны, а также выровнять кромку кровли.
- Установить и зафиксировать держатели на участке стены, где расположится водосточная труба.
- Отметить точку слива воды с направлением в дренажную траншею.
Затем нужно сделать разметку полосы:
- Определяют место, где установят сливные воронки, по центру этого места ставят поперечную линию. Она укажет на центр слива воронки. Держатели должны быть на расстоянии 15 см от отметки.
- Отмечают места монтажа кронштейнов с шагом в 60 см.
- Используя трассировочный шнур, делают разметку крепежа и наклона желоба порядка 2-3 мм на каждый 1 м длины.
- Желоб нужно расположить ниже кровли на глубину до 1/3-1/4 ширины.
- Край желоба должен быть удален от свеса на 1 см, не более.
Крепление желобов и труб
По трассировочному шнуру, расположенному вдоль стены по месту крепления кронштейнов, устанавливают детали. Для этого их прикручивают саморезами к обрешетке. Если отливы тяжелые, край решетки нужно упрочнить доской или брусом. 15 х 5 см.
Крепят кронштейны по точкам на расстоянии 60 см друг от друга. Затем переходят к монтажу желобов. Их ставят в держатели, которые слегка подгибают при недостатке охвата. В местах соединения водосточных желобов между собой используют соединительную вставку. Кромки желобов не должны находиться больше, чем на 10 мм друг от друга.
Для достижения герметичности и прочности конструкции все места соединений обрабатывают герметиком, а затем проверяют, пуская по ним воду.
Сливная воронка служит связующим звеном между желобом и трубой. Крепится она к отверстию с помощью держателей. Также можно использовать колено. Устанавливают трубу вертикально, а конец должен располагаться в 25 см от земли. Также устанавливают хомуты для удерживания трубы и защиты ее от ударов. Для огибания выступов также используют колена с разным уклоном – 135, 60 или 90 градусов.
Греющий кабель
Из-за снега и наледи внутри системы могут образовываться крупные заторы изо льда, мешающие талой воде уходить. Желоба начнут переполняться, в результате появятся сосульки, а часть влаги попадет на стены, обшивку и фундамент. Греющий кабель необходим для профилактики застоев. Устанавливают его после полного монтажа водостока. Сделать это очень просто: кабель протягивают внутри вдоль желобов и опускают в трубы. Крепят пластиковыми или нержавеющими зажимами.
В комплекте с кабелем для водостоков выпускают терморегуляторы и блок питания. Кабель нужно подключить к электричеству. Регулятор температуры помогает поддерживать нужный уровень при повышении или падении показателей.
Монтаж водостока своими руками из канализационных труб
Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.
Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.
Труба разрезается пополам
Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.
Соединение половинок трубы
Для крепления используются саморезы
Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.
Формируется сливная воронка
Распил элементов
Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.
Кронштейн прикручивается к желобу
Шаг 5. Монтаж желоба производится вдоль ската кровли.
Желоб монтируется вдоль ската кровли
Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.
Сборка сточной трубы
Крепление сточной трубы
Проверка водосточной системы на предмет работоспособности
Видео – Создание водостока из труб
Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.
Конструкция
Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:
Конструкция внешней системы водостока крыши
- Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
- Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
- Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
- Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.
Металлические водостоки
Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:
- Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.
- Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
- Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.
Пластиковые водостоки
Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:
- Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
- Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.
- Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
- Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.
Расчет внутреннего водостока плоской кровли
Производить расчет систему внутреннего водостока необходимо проводить на этапе изготовления проекта самого здания.
Важно понимать, что главным условием, которое должно касаться системы водоотвода, является возможность отводить воду в любых случаях, даже тогда, когда ветер не может воздействовать на воронку, создавая давление. Также при осуществлении расчета нужно учитывать некоторые важные факторы:. Также при осуществлении расчета нужно учитывать некоторые важные факторы:
Также при осуществлении расчета нужно учитывать некоторые важные факторы:
- погодные условия в зоне, где находится дома;
- численность возможных осадков;
- некоторые особенности конструкции самой крыши;
- габариты самого сооружения;
- обратный напор, который может создавать жидкость.
ОБРАТИТЕ ВНИМАНИЕ!
Во многих случаях для совершения расчетов используют достаточно простое соответствие, при котором 1 квадратный сантиметр сечения трубы для водостока приходится на 1 квадратный метр площади кровли.
Важно помнить, что диаметр трубы – это индивидуальный вопрос. Его невозможно определить в качестве универсального показателя, применяя на каждом сооружении. Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга
Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши
Следует также отметить то, что ливнестоки необходимо располагать на расстоянии более 0,5 метра друг от друга. Если используется несколько воронок для стока воды, они должны покрывать примерно равные площади крыши.
Доверять расчет и проектирование системы водоотвода необходимо только профессионалам, имеющим опыт в этом деле. Если все будет выполнено качественно, никаких проблем с атмосферными осадками владелец дома в будущем не будет чувствовать.
Разновидности водосточных систем
Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.
По способу организации
Тут системы будут такими:
- Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
- Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
- Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.
По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.
Материал водосточной системы
Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.
Водосточная система из оцинкованного листа
Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.
Пластиковый
Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:
- возможность эксплуатации практически при любых температурных условиях;
- стопроцентная инертность к ультрафиолету;
- презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
- лёгкость конструкции.
Водосточная система из пластика
Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.
О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.
Металлические с полимерным покрытием
По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент
Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение
Металлические водосточные системы с полимерным покрытием
Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.
Другие варианты
Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.
