Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Как правильно сделать водосток с крыши своими руками

Важное правило успешного монтажа водостока с крыш – соблюдение технологии и составление точных расчетов. На примере пошаговой работы рассмотрим все тонкости сооружения самодельной ливневой канализации с крыши

  1. Полимерные трубы закрепляем, размечаем и распиливаем пополам по намеченной линии разреза. В большинстве случаев подходят коричневые канализационные трубы Ø110 мм. Для этих целей используют болгарку или универсальный инструмент с насадкой под полимеры. Шаблоны ускорят быструю разметку желобов. Заглушку для верхнего конца желоба тоже разрезать пополам, не следует распиливать только входные патрубки, оставляя до 20 см.
  2. Готовые желоба под водосток нужно закреплять на стене или опорных стропилах кронштейнами. Лучше приобрести готовые держатели, но несложно сделать и самостоятельно по предложенному образцу. Подойдет листовой металл, но ковка будет надежнее.
  3. На резьбовых элементах крепятся готовые кронштейны, начиная с верхнего края с уклоном к нижним вертикальным стоякам ливневых отводов. Начинаем с разметки между крайними точками фасада, забив гвоздики для натяжения бечевки для разметки. После проверки горизонтали делаем смещение одного конца немного вниз – для уклона.
  4. Держатели монтируются с равным интервалом в пределах полуметра или немного больше. Аналогично крепятся хомуты вертикальных труб под слив, последний фиксирует нижнее колено, отводящее струю ливневой канализации. От фасада вся конструкция должна отстоять на 10-15 см.
  5. Желоба из канализационных труб укладываем на серповидные кронштейны и выполняем крепление (клей, алюминиевая клипса). От протекания после перфорации защитит герметик. На краях фиксируем заглушки тем же способом.
  6. Воронки или раструбы вертикального востока устанавливается без клея, а герметизацию делаем резиновыми прокладками от полимерных тройников.
  1. Вертикальный водосток монтируется сверху и выравнивается по вертикали, затем закрепляется хомутами. Особенно тщательно соединяем колена на поворотных участках. В воронки вкладываем металлическую сетку, чтобы опавшие листья и другой растительный мусор не забивался в трубы.

Сооружаемый своими руками водосток из канализационных труб – экономичный способ обустройства отвода атмосферных осадков с кровли. При правильном подходе к делу он прослужит многие годы без потребности в замене отдельных фрагментов или всего желоба по периметру крыши. Надежная конструкция будет справляться с функциональной нагрузкой, сохраняя дом от неконтролируемой талой и ливневой воды.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

  • на край стропильной системы,
  • на лобовую планку карниза,
  • на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

  • Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
  • Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
  • Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
  • Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

  • саморезы, шуруповерт или отвертка;
  • уровень и рулетка;
  • напильник, наждачная бумага;
  • ножовка по металлу или болгарка;
  • бечевка;
  • лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Водосток своими руками из различных материалов

Ниже представлено несколько примеров, как сделать дождевую канализацию для крыши самостоятельно. Это занятие несложное, главное – иметь желание выполнять такую работу, понимать процесс создания системы и знать некоторые варианты исполнения задуманного. Например, водосток можно сделать из канализационной трубы, жести, листового металла, дерева, полиэтилена и т. д.

Канализационная труба

  • пластиковая труба диаметром 50 мм для обустройства слива воды;
  • цилиндрическое изделие толщиной от 100 до 110 мм, необходимое для изготовления желобов;
  • переходники, делающие возможным соединение упомянутых выше элементов между собой, когда на входе диаметр достигает 110 мм, а на выходе – 50 мм.

Так как для изготовления водосточных желобов взята канализационная труба из пластика, то потребуется ее распускание на две половины, одинаковые по размеру. Для этого можно воспользоваться болгаркой, электрическим лобзиком или ручной ножовкой. Предпочтительным является первый вариант, но здесь имеет место некоторые нюансы процесса.

Если вы будете распиливать трубу посредством болгарки, то неминуемо произойдет налипание пластика на специальный кожух, поэтому желательно демонтировать этот элемент безопасности. В результате рекомендуется использовать другую защиту, частью которой является обязательная маска на лицо. Хотя существует и более оптимальное решение задачи – купить специальный диск, предназначенный для работы с пластиком.

Для качественного соединения желобов и тройников не следует распускать трубу до конца: оставьте по краям около 150 мм.

Металл

Берется лист металла и распускается на полоски таким образом, чтобы их ширина составляла 25 см. Затем этим деталям придается форма желоба, то есть они соответствующим образом выгибаются. Использование оцинкованного листа или жести предполагает обязательное изготовление прочных кронштейнов из стали. Для этого можно использовать катанку (6 мм), но тогда придется удвоить число крюков.

Самостоятельное изготовление кронштейнов не должно вызывать затруднений. Для этого достаточно взять спил бревна диаметром от 20 см и намотать на него проволоку, сделав примерно три оборота. После этого необходимо снять полученную заготовку и сжать ее. Затем требуется отогнуть край конструкции на 4 см для фиксации на крыше, а оставшейся части придать форму в соответствии с требуемым профилем.

С помощью тех же саморезов осуществляется установка кронштейнов на крышу. Затем подвешиваются желоба и выравниваются водосборники с образованием нужного уклона.

Дерево и полиэтилен

В качестве исходного материала для сооружения водостока этого вида следует использовать тонкую доску, общая длина которой равнялась бы двойному периметру применительно к свесу крыши. После чего можно приступать к непосредственному изготовлению водостока:

  1. Соединить доски попарно с помощью гвоздей под углом 90 градусов.
  2. Собрать желоба, совпадающие длиной с размерами стен дома, что необходимо делать внахлест.
  3. Изготовить крепежи для установки желобов в виде крюков посредством досок или катанки. Лучшим решением станет использование не проволоки, а обрезок пиломатериала, применение которых предполагает вырезание пазов треугольной формы, служащих для крепления желоба.
  4. Закрепить кронштейны на углах стены, например, посредством гвоздей.
  5. Установить узкие каналы, направляющие дождевую воду с верхней части строения, соблюдая перекрытия их краев.
  6. Отрегулировать наклон желобов и уложить в них полиэтиленовую пленку, закрепив ее сапожными гвоздями, кнопками или скотчем.

Для изготовления водосточной трубы вполне подойдет деревянный желоб, если его длина составляет хотя бы 2,5 м. Цель обустройства водостока заключается в отведении атмосферных осадков в специальную канаву, которая должна иметь глубину около 30 см, а также обязательна ее отсыпка щебнем. При рытье канавы следует создавать наклон, способствующий отведению осадков от стены дома на расстояние не менее 1,5 м.

Деревянный водослив с крыши прослужит дольше, если для обеспечения герметичности использовать не полиэтиленовую пленку, а силиконовый герметик, обработав предварительно дерево консервирующим составом.

Материалы изготовления систем слива воды с крыши

Для обустройства водосточной системы используются различные материалы, выбор которых напрямую влияет на стоимость конструкции и ее долговечность. Чтобы комплектующие могли хорошо выполнять возложенные на них обязанности, им нужна достаточная влагостойкость, устойчивость к температурным перепадам и длительный срок службы.

В большинстве случаев слив воды с крыши обустраивается при помощи следующих материалов:

  1. Оцинкованная сталь. Сталь используется для слива воды чаще всего. В немалой степени высокая популярность обусловлена тем, что можно подбирать не только готовые элементы конструкции, но и изготавливать их самостоятельно, используя листовой металл. Оцинкованная сталь соответствует всем требованиям: отлично сопротивляется коррозии, спокойно выдерживает воздействие внешних факторов и спокойно может прослужить более 15 лет. Единственный недостаток стальных изделий – большой вес, усложняющий монтаж и создающий большие нагрузки на каркас крыши.
  2. Пластик. Полимерные элементы очень хорошо подходят для обустройства водосточной системы. Обладая большинством достоинств стальных деталей, пластик отличается меньшей стоимостью, гораздо меньшим весом и широкой цветовой гаммой, что позволяет подобрать нужную расцветку, подходящую к кровле. Установить пластиковый слив для крыши очень просто – монтаж не доставит проблем, а все необходимые элементы идут в комплекте. Достаточно часто выполняется установка пластикового водостока для крыши своими руками, так как процесс монтажа не вызывает сложностей. Самым большим недостатком полимерных изделий является слабая устойчивость к существенным температурным перепадам. Можно даже сделать водосток из пластиковых бутылок своими руками, который позволит сэкономить средства.
  3. Медь. Медные комплектующие для водостока отличаются в первую очередь высокой стоимостью, поэтому их применяют нечасто. Впрочем, высокая стоимость вполне оправдана – медь совершенно не поддается воздействию влаги и может без малейших нареканий проработать более сотни лет. Основным недостатком медных деталей является свойственный всем металлическим изделиям большой вес, поэтому стропильный каркас и обрешетку придется усиливать.

При выборе материалов для обустройства водосточной системы нужно отталкиваться от кровельного покрытия. Фальцевую кровлю, а также крыши из металлочерепицы и профильного листа лучше всего оборудовать стальным сливом, имеющим пластиковое покрытие. В случае с мягкими рулонными покрытиями актуальными будут пластиковые трубы для слива воды с крыши, а для медного покрытия подойдут медные же комплектующие для водостока.

Как выбрать систему водостока

При выборе системы водоотведения с плоской крыши основными критериями выбора, на которые следует обратить внимание, являются такие показатели, как:

  1. Технические характеристики – определяют пропускную способность системы водостоков, которая должна обеспечивать отвод воды с поверхности кровельного покрытия при максимально возможном уровне осадков.
  2. Материал, из которого изготавливаются конструктивные элементы– определяет сроки эксплуатации системы, а также придаёт определённый внешний вид зданию и сооружению.
  3. Возможность выполнения работ своими руками без привлечения подрядных организаций.
  4. Удобство обслуживания, связанное с устранением засоров, образующихся в процессе эксплуатации.
  5. Соответствие материала конструктивных элементов материалам, используемых в качестве кровельного покрытия.

Конструктивные элементы системы наружного водостока

Как уже было написано выше, у каждого из материалов, используемых при изготовлении конструктивных элементов, есть свои достоинства и недостатки, а именно.

Пластиковые водосточные системы

Достоинствами являются:

  • стойкость к воздействию окружающей среды в виде ультрафиолетового излучения и химически активных реагентов;
  • широкий диапазон рабочих температур;
  • малый вес;
  • разнообразие цветовых решений, геометрических форм и размеров.

К недостаткам использования следует отнести такие показатели, как:

  • подверженность разрушению при внешних механических воздействиях;
  • необходимость периодического обслуживания, выражающегося в замене резиновых уплотнений;
  • изменение размеров при температурных колебаниях окружающего воздуха.

Водостоки из пластика востребованы среди индивидуальных застройщиков

Металлические конструкции

Преимуществами подобных изделий являются:

  • длительные сроки эксплуатации;
  • не поддерживают горение;
  • стойкость к внешним механическим воздействиям.

Недостатками можно считать:

  • высокая стоимость;
  • значительный вес;
  • подверженность коррозии при повреждении защитного слоя (для моделей из чёрного металла);
  • сложности при выполнении работ своими силами без наличия навыка работы с подобными материалами.

Водостоки, выполненные из металла

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Рекомендуем ознакомиться: Как сделать дымоход для газового котла?

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

  • Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
  • Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

  • длину периметра крыши;
  • высоту дома;
  • количество вертикальных стояков;
  • количество соединений желобов;
  • количество заглушек, уголков и тройников;
  • количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Рекомендуем ознакомиться: Оцинкованная стальная труба для обустройства дымохода

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Чертежи и схемы

Решение вопроса «как сделать водосток с крыши» следует начать с составления схемы, где будут учтены все моменты сборки и монтажа. Подробный план предусматривает чертеж, на котором отмечены начало желобов и уклон системы по периметру, места установки воронок.

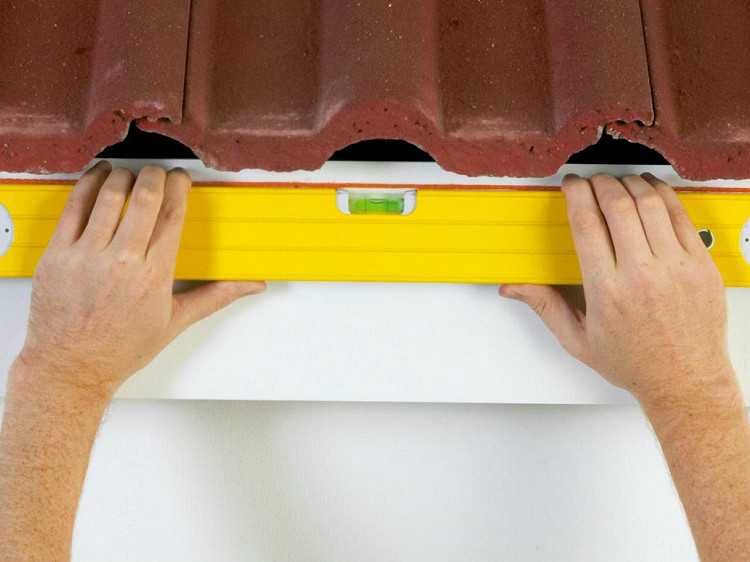

Для начала нужно разметить места креплений, делать это нужно, соблюдая уклон будущего водостока

Важно просчитать количество кронштейнов, наметить места фиксации вдоль крыши и по трубе, ведущей к канавке. Два держателя с противоположных углов кровли ставят под воронки (раструбы водосточной трубы). Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих

Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих.

Строители используют готовые формулы для расчета многих показателей. Например, чтобы выбрать трубу необходимого сечения, учитывают наклон крыши и площадь кровельного ската. Если она небольшая (до 50 м²) достаточно трубы диаметром около 80 мм, 90 мм – для кровли до 120 м². Для дома с площадью крыши свыше 125 м² потребуются трубы сечением от 100 мм. Воронки и остальные комплектующие подбираются под эти параметры.

В схеме должны быть отражены все элементы:

  1. Количество желобов и воронок зависит от периметра и конфигурации кровли.
  2. Количество кронштейнов – примерно 15-17 на 10 м периметра.
  3. Чисто воронок, отводов и сливных труб одинаковое.
  4. Минимум 2 заглушки (устанавливают на верхнюю точку или начало желоба, 1 можно разрезать пополам).
  5. Количество колен пропорционально схеме отвода.
  6. Число поворотных элементов и углов зависит от конфигурации крыши (минимум 4).
  7. Соединительных муфт в 2 раза меньше, чем самих желобов.

К стене водосток будет крепиться хомутами, их количество зависит от длины трубы

Практика показывает, что число вертикальных водосточных труб должно быть примерно 1-2 на каждые 20 м периметра крыши. Их часто ставят по углам или выводят к началу дренажной канавы. Под вертикальные части канализационной системы достаточно труб от 50 мм. Концы водосточной трубы, как правило, оформляют коленом отвода, направляющим струю от стены (фундамента) в нужном направлении. Для разметки кронштейнов (держателей желобов) на фасаде натягивают веревку между саморезами, делают уклон и отмечают места фиксации.

Выбор канализационных труб для водостока

Трубы канализационные отличаются не только по диаметру и варианту сечения, но также и по цвету. При этом по их оттенку можно узнать и основные параметры. В частности, сегодня распространение получили 5 основных видов изделий.

  1. Серые трубы. Наиболее распространенный вариант для канализации внутри дома. Однако, эксплуатировать их рекомендуется только при положительной температуре.
  2. Белые трубы. Также применяются для внутренней канализации, главное отличие от серых, это цвет, то есть в тех случаях, где требуется более эстетичный вид, используются изделия именно такого оттенка.
  3. Рыжие или оранжевые трубы. Подходят для работ снаружи дома. Отличительная черта – высокая жесткость изделий, стойкость к температурным колебаниям, морозоустойчивость и так далее. Благодаря таким качествам, обладают увеличенным сроком службы.
  4. Черные трубы. Производятся на основе ПЭВД (полиэтилен высокого давления). Могут применяться как внутри, так и снаружи строения. Однако, не стоит использовать их при температуре выше 60 градусов.
  5. Зеленые трубы. Такие изделия имеют перфорацию по всей своей длине, что исключает их использования для устройства водостока.

Можно сделать вывод, что для устройства водосточной системы больше всего пригодны трубы оранжевого цвета. Они не бояться механических нагрузок и отлично выдерживают умеренные, как отрицательные, так и положительные температуры. Конечно, не всегда их цвет может гармонировать с дизайном дома. Поэтому, если климат в регионе мягкий, то можно использовать серые либо белые трубы, но вовремя и аккуратно очищать их от снега в зимний период. В жарком же климате оптимально воздержаться от применения оранжевых труб, так как они могут деформироваться под влиянием палящего солнца.

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

  • Максимальный уровень осадков в месте размещения объекта строительства.
  • Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

Монтаж внешнего водостока на плоской крыше своими руками

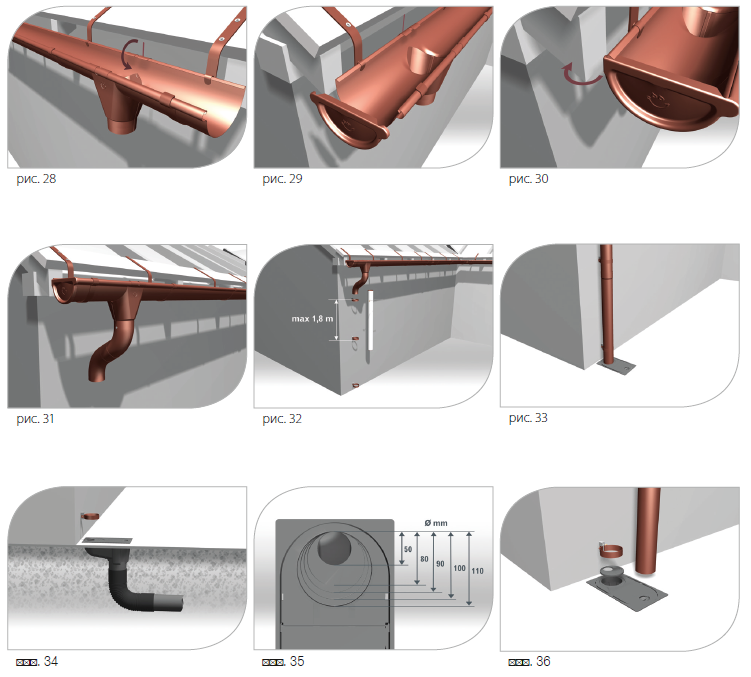

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

ИллюстрацияОписание действия

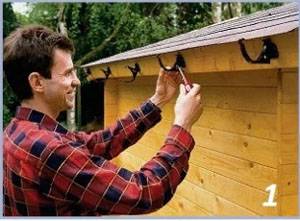

По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.
Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.
Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.
Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.

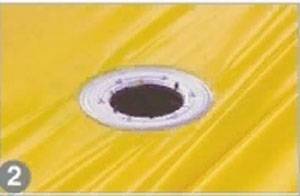

Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания. Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

ИллюстрацияОписание действия
В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.
Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.
Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
Теплоизоляция стыкуется.
Монтируется разделительный слой и надставной элемент воронки.
Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
