Советы по установке
Основываясь на своем многолетнем опыте, специалисты компании StarKraft подготовили несколько общих рекомендаций, как правильно установить влагоотделитель. Компрессор и дополнительное оборудование может быть любых моделей, однако есть ряд общих требований и правил, которых стоит придерживаться.
- Подключение и монтаж оборудования необходимо осуществлять так, чтобы поступающий в систему воздух был максимально низкой температуры, насколько это возможно. К примеру, в зимнее время, при подаче воздуха с улицы, можно добиться многократного (в 4-5 раз) снижения его влажности.
- Необходимо периодически контролировать, чтобы в ресивере воздух находился под максимальным давлением.
- При выборе помещения для монтажа компрессорной станции нужно отдать предпочтению наиболее прохладному месту. Также в обязательном порядке компрессорная должна иметь мощную и надежную вентиляционную систему.
- Если идет речь об эксплуатации небольшого мобильного компрессора, перед его включением (особенно в зимний период) установку желательно вынести на улицу, чтобы максимально охладить ее корпус.
- Также имеет значение то, где и как установить влагоотделитель на компрессор. Лучше всего это сделать в месте, которое воздушный поток проходит с минимальной температурой и при максимальном давлении.
- Если, несмотря ни на что, вам не удается снизить температуру ресивера, можно прибегнуть к небольшой хитрости. Последовательно к основной станции подключите небольшой ресивер, установив его на улице. Это поможет дополнительно снизить температуру воздуха, который поступает на вход основной системы.
- Чрезвычайно важны мероприятия по своевременному проведению технического обслуживания, проверке состояния фильтров, замене вышедших из строя элементов.
Чтобы добиться максимального эффекта от эксплуатируемого оборудования и повысить качество воздушного потока, доверьте монтаж самой установки и дополнительных элементов профессионалам. Специалисты компании StarKraft проведут все работы с гарантией, в короткие сроки, качественно и по доступным ценам.
Подготовлено: Елизавета Семёнова
Самодельный влагоотделитель циклонного типа
Принцип, лежащий в основе работы устройства, изготовленного своими руками относительно прост. Когда поток воздуха попадает в это изделие, он начинает раскручиваться. Под воздействием центробежной силы посторонние частицы начинают движение в сторону стенки изделия. Чистый воздух попадает в отверстие, расположенное в нижней части изделия, затем он подается во входное отверстие компрессора.
Для изготовления маслоотделителя своими руками потребуется труба следующих параметров – длина в пределах от 0,6 до 0,7 м и диаметром 0,1-0,11 м. При подборе заготовки надо помнить о том, что поток воздуха будет подаваться под высоким давлением, поэтому его стенки должны быть довольно толстыми. Так, имеет смысл подумать об изготовлении циклона из старого огнетушителя. Непосредственно перед изготовлением необходимо очистить внутреннюю поверхность от коррозии. Для этого ее обрабатывают абразивной шкуркой. Такая обработка руками позволит снизить вероятность попадания посторонних часть в компрессор.
Последовательность изготовления циклона своими руками выгладить примерно так:
- На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
- Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
- По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
- По центру нижней заглушки необходимо установить сливной патрубок.
Самые распространенные виды самодельных влагоотделителей
Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:
Циклоны
Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.
Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

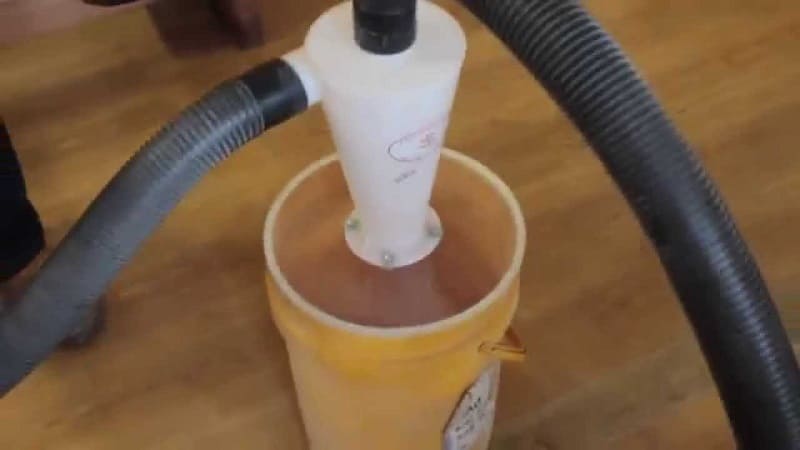

Влагоотделитель циклон
Для сброса конденсата имеется дренажный вентиль.
У влагоотделителей-циклонов есть важное достоинство: попутно они удаляют из воздуха и пыль.

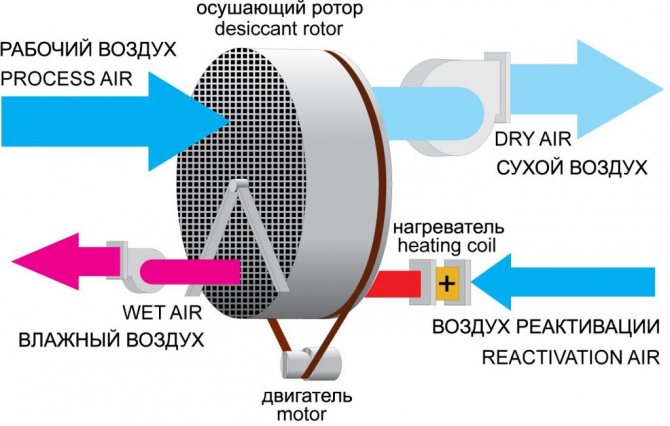

Адсорберы
Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).
По мере насыщения влагой сорбент следует менять.
Охладители
Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.
Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.
Охладитель и влагоотделитель — схема
Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.
Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.
Для сброса конденсата достаточно нажать имеющуюся на корпусе кнопку, а в высокопроизводительных моделях этот процесс осуществляется автоматически.
Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.
В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.
Большинство современных приборов отсеивает частицы с размером более 5 мкм, но есть и такие, которые пропускают только пылинки размером менее 0,1 мкм (стоят очень дорого).
Чертеж устройства
В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.
Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.
Фильтр-влагоотделитель — чертеж
Важным аспектом является расстояние от входного патрубка до выходного — оно должно быть достаточным для того, чтобы пар успел сместиться под действием центробежной силы к стенке.
Рефрижераторный осушитель сжатого воздуха
Осушитель сжатого воздуха рефрижераторного типа (например, KHD 31) наиболее распространенный промышленный вид осушительного оборудования. Рефрижераторный осушитель сжатого воздуха работает по принципу снижения температуры обрабатываемого воздухопотока испарительным фреоновым теплообменником. Охлаждение способствует выпадению конденсата, таким образом влага выводится из воздушного потока. Конденсат удаляется дренажной отводной системой.
Перед рефрижератором воздухопоток предварительно снижает температуру в охладителе (теплообменник с вентиляторной конвекцией наружного воздуха). Затем сепаратор (входит в комплектацию охладителя), используя центробежный инерционный поток, удаляет влагу. Только потом воздухопоток попадает в осушители сжатого воздуха холодильного типа.
Осушитель сжатого воздуха рефрижераторного типа работает при положительной температуре воздуха. Точка выпадения росы в среднем составляет +3⁰ С.
Преимущества:
- Минимальные потери сжатого воздухопотока при осушении.
- Не требует регулярного обслуживания.
Недостатки:
- Подходит только для оборудования, не требующего высокой степени осушения воздушной среды;
- Не может работать с воздушным потоком низкой температуры.
- Устанавливается в отапливаемых производственных помещениях.
Производители и цены
Изготовлением влагоотделителей преимущественно занимаются производители инженерного и строительного оборудования. В частности, надежные и долговечные фильтры выпускают фирмы Matrix, WiederKraft и GAV. Мощные установки этих брендов доступны на рынке за 5-10 тыс. руб. Для бытовых задач качественное решение из семейств упомянутых компаний можно приобрести за 3-4 тыс.
Достойные по характеристикам и функциональным возможностям предложения встречаются и в ассортименте российских производителей. Предприятия «Зубр», «Мастак» и «Ресанта», к примеру, предлагают влагоотделитель для компрессора, цена которого может составлять 1-2 тыс. рублей. Нельзя сказать, что это высокотехнологичные решения, но для типовых задач, связанных с обслуживанием пневматического инструмента, такая фильтрация вполне подойдет.
Самые распространённые виды самодельных влагоотводителей
Специалисты рекомендуют использовать следующие виды влагоотводителей:
- циклонного типа;
- поглощающие влагу с помощью силикагеля;
- холодильного типа.
Каждый тип имеет свои преимущества и недостатки. Чтобы выбрать оптимальный вариант для себя, необходимо ознакомиться со всеми схемами устройств. В конструкциях используются старые баллоны, масляные фильтры, элементы холодильного оборудования. Перед началом работы убедитесь, что в наличие есть сварочный аппарат, набор ключей и отвёрток, дрель, молоток, клей и изоляционный материал.
Самодельные устройства циклонного типа
Принцип действия циклонного влагоотделителя достаточно прост. При попадании потока сжатого воздуха в установку он начинает вращаться. Под действием центробежной силы конденсат, небольшие частицы мусора и масла направляются к стенкам. В это время очищенный воздух проходит в нижнее центральное отверстие и далее подаётся в компрессор.
Воздушная смесь подается через верхнее отверстие, под дейтсвием центробежной силы влага отделяется и выводится через выходной патрубок
Для создания самодельного центробежного аппарата нам понадобятся:
- старый пропановый баллон;
- штуцер;
- сварочный аппарат;
- две металлические трубки небольшой длины.
В качестве корпуса отлично подойдёт старый баллон, он имеет достаточную высоту и может выдерживать повышенное давление. Порядок работ следующий:
- Устанавливаем изделие вертикально, краником вниз.
- Входной штуцер привариваем к верхней части корпуса. Он должен быть смещён ближе к одной из стенок баллона. Привариваем входной штуцер и выходной патрубок к баллону
- Привариваем выходной патрубок на 2/3 высоты баллона. Циклонный влагоотделитель устанавливаем вертикально, влага будет выводиться через нижнее отверстие с клапаном
Для улучшения эффективности работы влагоотводителя можно добавить внутрь деревянную стружку и поставить на выходе фильтрующую сетку. Но в этом случае потребуется разрезать корпус поперёк и после окончания работ скрепить его обратно при помощи специальной герметичной прокладки.
Влагоотделитель с использованием силикагеля
Силикагель позволяет отфильтровать воздушную смесь, достаточно лишь правильно разместить слой этого вещества в корпусе от масляного или водяного фильтра. Старое оборудование от Волги оптимально подойдёт для создания самодельного влагоотделителя.
- Разбираем старый масляный фильтр. Разбираем старый масляный фильтр и подготавливаем его к дальнейшей работе
- В качестве входного патрубка можно использовать родную трубку, через которую раньше подавалось масло.
- Заглушаем лишние отверстия с помощью болтов нужного диаметра и герметика. Для заглушки отверстий используем болты нужного диаметра и герметик
- Проводим сборку в обратном порядке, свободное пространство заполняем силикагелем. Заполняем все свободное пространство корпуса силкагелем
- Надеваем верхнюю крышку и плотно прикручиваем её болтом. Плотно прижимаем верхнюю крышку к корпусу маляного фильтра
Конструкция фильтра имеет несколько кронштейнов, с помощью которых фильтр легко устанавливается на нужное место.
Чтобы максимально эффективно задействовать силикагель, входное и выходное отверстия должны располагаться на разных концах корпуса.
Устройство холодильного типа
Как известно, низкая температура позволяет конденсировать влагу, которая находится в воздушной смеси. Влагоотделители холодильного типа довольно популярны среди автомехаников. Устройства покрывают практически все требования для воздуха, что подаётся в компрессор. При создании влагоотделителя необходимо направить воздушный поток через морозильную камеру или другое холодильное оборудование.
Важно полностью загерметизировать морозильник в ресивере и сделать патрубок для отвода конденсата. Для жителей «холодных» регионов нашей страны специалисты рекомендуют сделать подвод воздуха в компрессор с улицы. В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги
В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги.
Изготовление влагоотделителя своими руками
Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:
Циклон
Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.
Размеры корпуса:
- диаметр: 100 – 110 мм;
- высота: 600 – 700 мм.

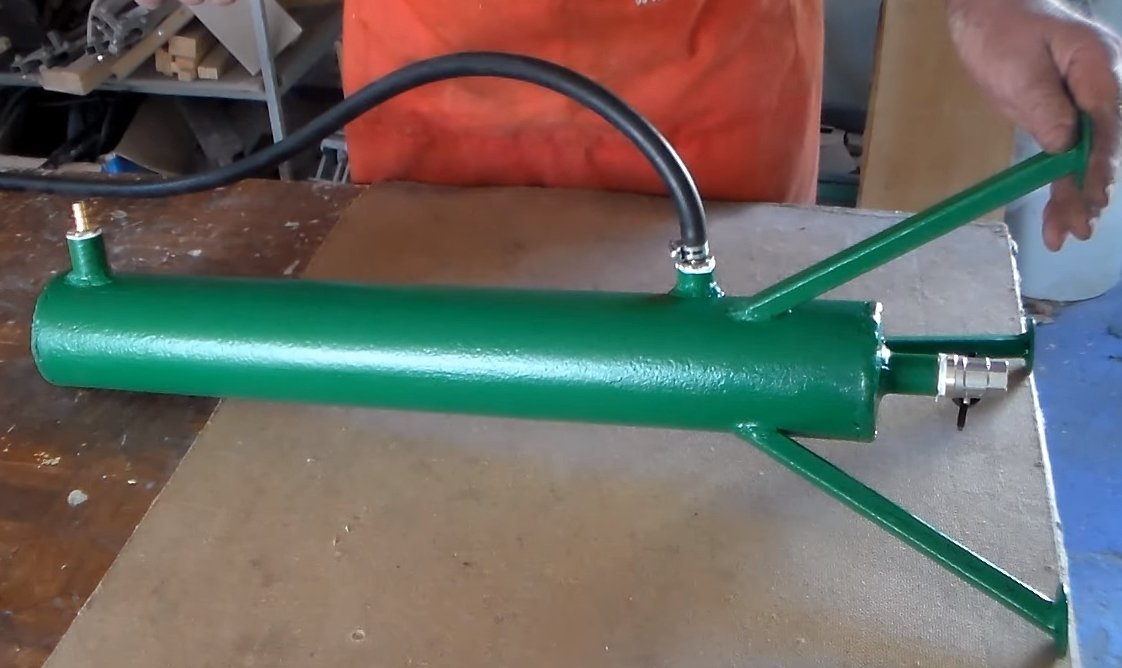

Пример готового устройства
Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.
Порядок изготовления:
- Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
- К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
- В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.
Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка.
Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.
Адсорбер
Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.
Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).
Влагоотделитель абсорбер
Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.
Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

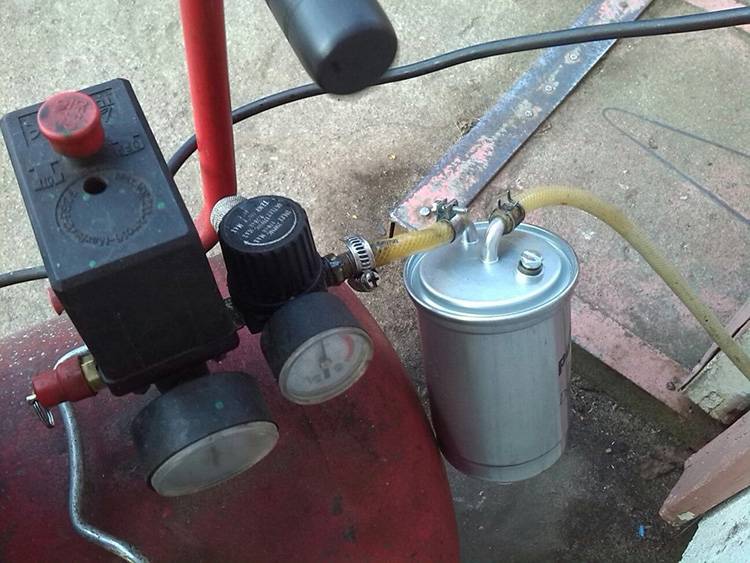

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.
Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.
Влагоотделитель-охладитель
Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру). Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя. Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя
Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.
В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.
В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.
Устройство сушки воздуха для компрессора: бюджетная модель своими руками
Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.
Способ #1
- В качестве резервуара используется газовый баллон.
- Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
- Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
- В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
- Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
- Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
- В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
- На выходном конце устанавливается сетчатый фильтр.
Читать также: Ввод электрокабеля в дом под землей
Способ #2
Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.
- отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
- листовой металл (толщина 3 мм);
- металлическая сетка;

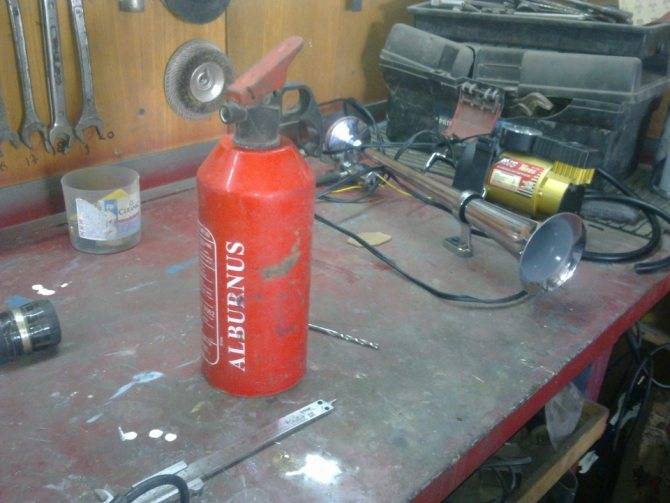

- огнетушитель б/у;
- крепежные детали.
- От трубы отрезается кусок с ровными краями по длине 50-55 см.
- С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
- Такой же разрез наносится диагонально с другой стороны трубы.
- На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
- Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
- Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
- Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
- Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.
- На огнетушителе откручивается пробка.
- Отрезается горлышко и резьба на нем.
- Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
- Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
- Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
- Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
- Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.
В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.
Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.
Большинство моделей кондиционеров (сплит-систем) имеют компрессионные блоки, направленные на регулировку уровня увлажнения воздуха. Но бывают ситуации, когда микроклимат в помещении имеет слишком высокие показатели влажности. В такой ситуации компрессионное оборудование необходимо обеспечивать дополнительным влагоотделителем.
Влагоотделитель для компрессора можно сделать своими руками из подручных средств
Устройство и принцип работы бытового влагопоглотителя
Сегодня в продаже можно найти самые разнообразные модели бытовых и промышленных осушителей воздуха. Они отличаются по функциональным возможностям, степени эффективности, надёжности, долговечности и стоимости.
Выделяют переносные и стационарные осушители. Мобильные устройства отличаются удобством эксплуатации, так как могут без проблем быстро устанавливаться в нужном помещении. Но стационарные устройства отличаются более высокой производительностью. Они чаще всего крепятся на стену.
Обычный влагопоглотитель состоит из следующих деталей:
- Вентилятор, работающий за счёт электродвигателя.
- Испаритель (холодный теплообменник) – радиатор с низкой температурой поверхности. По радиатору циркулирует охлаждающая жидкость (фреон).
- Ёмкость для сбора конденсата, который копится и стекает по стенкам испарителя.
- Дренажная трубка для вывода жидкости из устройства.
- Конденсатор (горячий теплообменник). Находится на «выходе» воздуха из прибора. Поднимает температуру воздуха до нужных показателей, чтобы не «заморозить» помещение.
- Панель управления, регулирующая интенсивность и уровень конденсации, температурный режим выходящего воздуха.

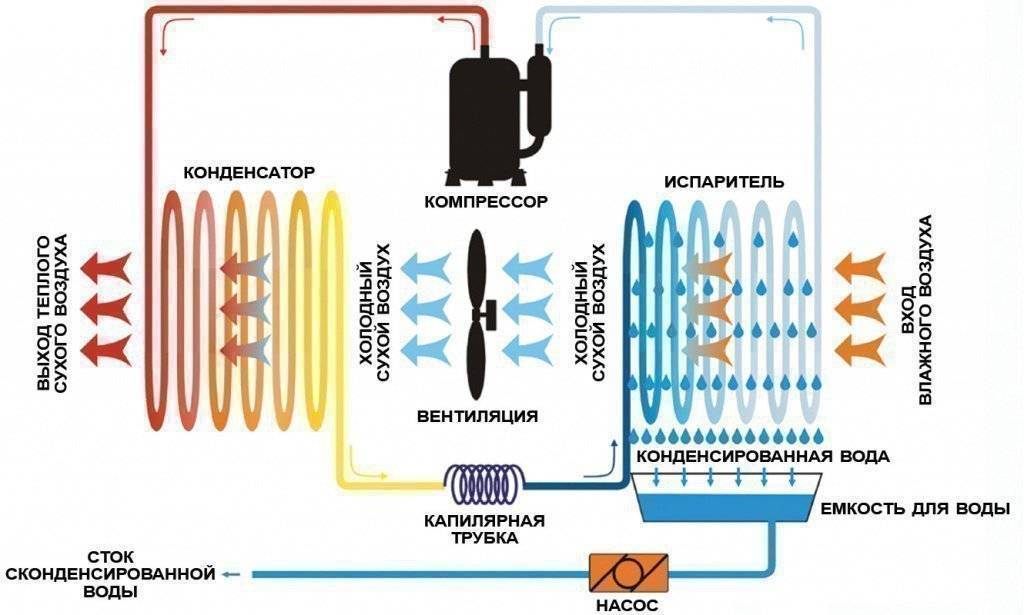

Принцип работы осушителя воздуха
Принцип работы осушителей основан на конденсации влаги из воздуха. Прибор работает следующим образом:
- С помощью вентиляторов в прибор поступает воздух из помещения.
- Воздух попадает в испаритель. За счёт резкого перепада температур влага конденсируется (переходит из газообразного в жидкое состояние).
- Капли образовавшейся жидкости стекают по трубкам испарителя в специальную сборную ёмкость. При достижении определённого уровня вода выводится из осушителя с помощью дренажных трубок.
- Осушенный воздух проходит через радиатор с высокой температурой и, перед выходом в помещение, нагревается до нужной температуры.
- Комната насыщается сухим и тёплым воздухом.
Откуда влага в компрессорном воздухе
Поступающий в установку поток сам по себе содержит некоторое количество жидкости. В процессе сжатия она никуда не девается. Поэтому расходуемый воздух несет в себе и влагу, проникая в капельном виде во все элементы системы. Это недопустимо, в частности, для проведения окрасочных работ, а также для работы приборов медицинского характера. Капельки жидкости провоцируют брак и при пескоструйных работах. Понижается износостойкость оборудования. Поэтому осушитель для компрессора считается необходимым элементом пневмосети.
