Клапан сброса избыточного давления воздуха

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Обратный клапан

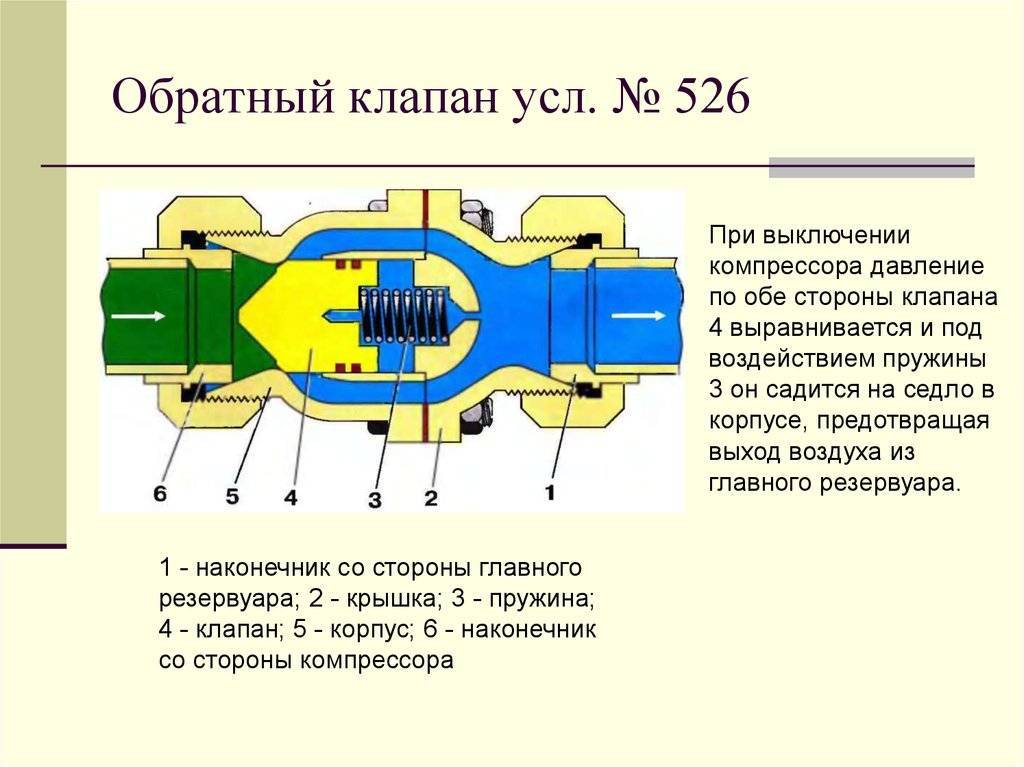

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

• внутренний затвор (поз. 6), перекрывающий входное отверстие;
• пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
• входной штуцер (поз.7);
• пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Рекомендации по выбору

Если обратник компрессора вышел из строя, то его не трудно заменить на аналогичный

Однако перед тем, как купить новый клапан, необходимо обратить особое внимание на диаметр резьбы, нарезанной на отводах его корпуса. Ведь присоединительные размеры обратника, компрессора и ресивера могут отличаться друг от друга

Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь

Это значительно облегчит процедуру подбора нового узла

Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь. Это значительно облегчит процедуру подбора нового узла.

Необходимо также учитывать технические характеристики и условия эксплуатации компрессора. Ведь существуют клапаны, не предназначенные для работы с компрессорным оборудованием высокого давления. Кроме того, когда рабочая среда при сжатии нагревается до высокой температуры, использование пластиковых обратников нецелесообразно — лучше приобрести узел в металлическом корпусе, который монтируется внутрь воздуховода, соединяющего компрессор и ресивер. Не будет лишним и приобретение разборной конструкции — это позволит в будущем купить соответствующий ремкомплект и устранять неисправность обратника самостоятельно, заменив вышедшие из строя детали приобретенными запчастями.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

• тройник с внутренней резьбой;
• пружина;
• 2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
• шарик, диаметр которого больше размера внутреннего отверстия в муфте;
• металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

1. Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
2. В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
3. Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Из чего состоит и как работает устройство

Конструкция состоит из следующих основных деталей:

• корпус, отлитый из стальных сплавов или латуни;
• входной и выходной патрубки, отлитые заодно с корпусом;
• седло, к которому прижат запорный элемент;
• запорный элемент-диск или шарик, присоединенный к штоку;
• пружина, размешенная в корпусе вокруг штока.

При нормальном или пониженном напоре воздуха сила сжатия пружины плотно прижимает запорный элемент к седлу. Просвет для прохода воздуха закрыт.

Как только напор начинает превышать значение срабатывания, он преодолевает силу пружины и начинает отжимать запорный элемент от седла. Открывается просвет для прохода воздуха. Происходит сброс воздуха в атмосферу, напор его внутри системы снижается. Сила пружины снова преодолевает силу напора и отжимает запорный элемент обратно к седлу. Затвор закрывается и готов к следующему рабочему циклу сброса воздуха.

Рекомендации по эксплуатации

В ходе эксплуатации клапана сброса давления воздуха следует соблюдать правила, изложенные в руководстве пользователя от завода- изготовителя.

Клапан нужно содержать в чистоте, не допускать попадания на него пыли, влаги и других загрязнений. Недопустимо также закрашивать клапан кистью или из краскопульта. Это может привести к загрязнению выходного патрубка и выходу устройства из строя.

Периодически, не реже раза в месяц, следует проводить испытания клапана на предельное давление. Если клапан по каким-либо причинам не срабатывает на испытаниях, эксплуатацию агрегата следует прекратить до их выяснения и устранения.

Проводить такие испытания следует и после любого снятия клапана с агрегата, даже если демонтаж не был связан с его ремонтом или заменой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

металлический корпус (3);

• клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
• резиновое кольцо (5), установленное в верхней части клапана (6);
• пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
• пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

В самогонном аппарате главное — безопасность

Быстрый переход по статье

Домашнее самогоноварение приобретает все больше поклонников. Растет число любителей и профессионалов. Но не стоит выпускать из вида безопасность изготовления самогона. Предохранительный клапан давления предназначен именно для этого. Ведь достаточно случаев, когда в квартирах жилых домов взрывались самогонные аппараты. А происходит это не только из-за неопытности и безответственности, но и из-за самодельных некачественных приборов.

Клапан сброса давления предотвращает механическое повреждение агрегата из-за его избыточного количества. Происходит это путем выпуска избыточного газа. Это происходит автоматически. При этом выброс пара прекращается, когда рабочая среда достигает рабочего состояния.

Избыток пара может возникнуть не только из-за неправильной эксплуатации. Например, использование дополнительных источников тепла, неправильная сборка агрегата. Даже при правильной сборке и эксплуатации может возникнуть повышение рабочей среды.

Принцип действия

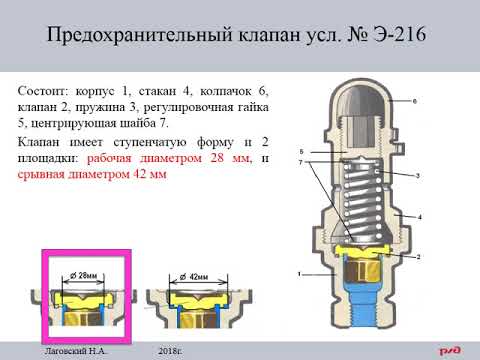

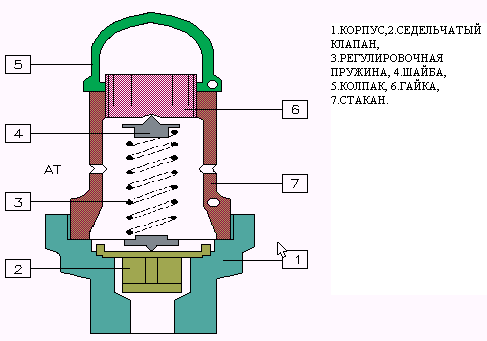

Клапан сброса давления состоит из обязательных составляющих: запорного органа и задатчика. Последний

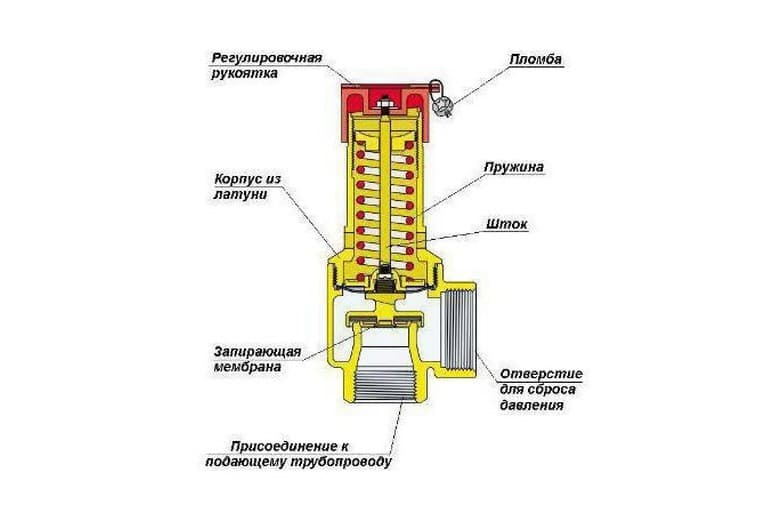

Предохранительный клапан давления в разрезе

обеспечивает на чувствительный элемент силовое воздействие. Для запорного органа составляющие — седло и затвор. Самый простой пример для затвора — золотник.

Задатчик в самом простом случае может представлять из себя пружину. С ее помощью он настраивается определенным образом. Усилие должно быть на золотнике таким, чтобы через седло не пропускала рабочая среда. Настройку задатчика производят при помощи специального винта.

Когда клапан сброса давления в закрытом состоянии, на него действуют две силы:

1. рабочая среда в системе, которую он защищает. Условно говоря, эта сила пытается его открыть.
2. Задатчик, который этому открытию препятствует.

Когда сила из рабочей среды возрастает, золотник к седлу прижимается с меньшей силой. В какой-то момент она станет равной нулю. И именно тогда запорный механизм начнет открываться. Если первая сила продолжит возрастать, то сработает сбросной клапан и через него произойдет сброс рабочей среды.

После понижения, возрастает вновь сила задатчика. Клапан предохранительный сбросной закрывается.

Самодельные или покупные аппараты?

Кто-то помнит те времена, когда приборы для самогоноварения делали из подручных материалов. И все было сделано своими руками или переделано из чего-то. Даже клапан сброса давления. Сегодня ситуация изменилась. Самогонные агрегаты можно купить уже в готовом виде. Так что же выбрать: готовый прибор или сделанный своими руками?

Если говорить об экономичности, то дешевле будет смастерить его самостоятельно. Хотя некоторые детали, например клапан предохранительный сбросной или термометр, придется купить. Ну а что касается безопасности, то однозначно: готовый агрегат, произведенный на заводе.

Самогонные аппараты, представленные на рынке, очень хорошего качества. Они разборные, поэтому мыть их легко. А также и хранить достаточно удобно.

Но самое главное то, что их безопасности уделяется большое внимание. Во всех моделях присутствует клапан предохранительный сбросной, что сводит на нет риск взрыва

Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным

Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны

Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным. Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением

Во-вторых, подача электричества к двигателю должна быть прекращена

Во-вторых, подача электричества к двигателю должна быть прекращена.

Клапана на компрессор своими руками

Т.к. тема про компрессор разрослась аж до 3 записей, мной решено создать запись затрагивающую все аспекты сборки самодельного компрессора на базе головы ЗИЛ-130. От идеи до воплощения. Данная запись будет периодически обновлятся. Собирать/ купить готовый личное дело каждого. Схожий компрессор по производительности и литражу я обнаружил от 15 тысяч. Привод прямой( ресурс маленький). Покумекав, начал сборку своего.

1) Ресивер

(накопитель сжатого воздуха), чем больше — тем лучше( для прямого привода большой ресивер -> быстрый износ поршневой) для подкачки шин и редкой поэлементной покраски 50 -100 литров вполне достаточно. Большой ресивер позволит получить более стабильный результат. 2)Двигатель (электрический) для привода компрессорной головы (рекомендуется с запасом20-40%, во избежании возможных проблем незапуска под нагрузкой). (как правило двигатели стоят асинхронные с конденсаторами) 3)Защитная решетка (чтоб руки на ремень не намотало) 4)Приводной ремень (как правило клиновидный, в случае адского перегруза проскользнет и не убьет мотор) 5)Обратный клапан ( необходим для запуска компрессора под нагрузкой, принцип работы: в ресивер впускать из ресивера не выпускать) 6)Трубка подачи воздуха в ресивер(как правило медная, или алюминиевая). 7)Компрессорная головка ( как правило ставятся под охлаждение воздухом, в нашем случае охлаждение водой/антифризом, при длительной работе желательно), от неё зависит производительность системы в целом.

ПрессостатСливной кран

Теперь разберем следующую неочевидную вещь: для чего делается такая длинная магистраль от головы до ресивера? Необходимо для более легкого запуска компрессора. Принцип работы данного узла прост- воздух из компрессорной головы проходит по магистрали через обратный клапан в ресивер. Компрессор отключился — обратный клапан запер воздух в ресивере, воздух стоит в трубке. Клапана компрессора не настолько герметичны и понемногу стравливают воздух, тем самым давление в трубке падает. Мотору необходимо несколько мгновений чтобы выйти в рабочий режим, и эти несколько мгновений обеспечивает трубка и обратный клапан.

Второе, для снижения конденсата на выходе из компрессора, ввод воздуха рекомендуется делать дальше от выхода.

Разновидности клапанов сброса избыточного давления

По способу прижатия запорного элемента к седлу устройства подразделяются на следующие виды:

• Пружинные. Сила упругой деформации металла пружины удерживает затвор в закрытом состоянии. Она подбирается таким образом, чтобы напор, превышающий заданный уровень, отжимал запорный элемент от седла. Пружинные модели выпускаются как на постоянное давление срабатывания, так и с возможностью его регулировки. Для этого в конструкцию добавляют регулировочный винт, предварительно сжимающий или ослабляющий пружину. В ходе эксплуатации пружина понемногу теряет свою упругость, и значение срабатывания может измениться.
• Рычажно грузовые. Для прижатия используется сила земного притяжения, воздействующая на груз, подвешенный на конце рычага. Такая система обладает широкими возможностями для регулировки значения срабатывания. Для его увеличения груз передвигают к концу рычага, для уменьшения- ближе к корпусу. Кроме возможностей для точной регулировки, эта конструкция обладает еще одним достоинством: стабильностью значения давления сброса на длительных промежутках времени. Рычажные устройства отличаются большими габаритами и массой. Они применяются в качестве предохранительного клапана для компрессоров большой производительности, установленных стационарно.

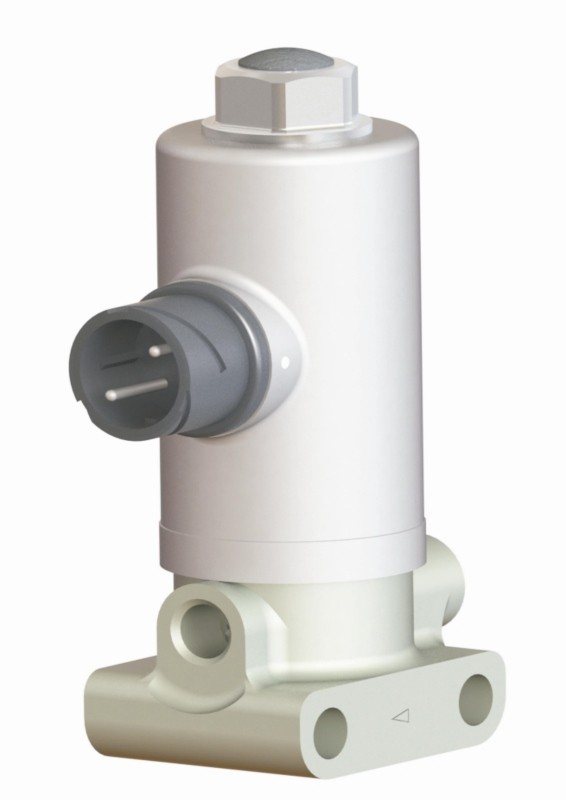

• Электромагнитные. В этих передовых устройствах для прижатия запорного элемента используется электромагнитный привод- соленоид. Такие устройства работают в качестве исполнительного элемента централизованной автоматизированной системы управления. Датчик давления может размещаться рядом с затвором, а можем находиться в совсем другой части системы. Большинство из них снабжаются дополнительно рабочей пружиной. При пропадании электропитания или связи с управляющей системой клапан сброса превращается в обычный механический.

По способу присоединения арматура сброса делится на следующие типы:

• Резьбовые. Наиболее распространяемый тип для устройств сброса малого давления. Легки в монтаже и демонтаже даже для неподготовленного персонала- для этого достаточно гаечного ключа. Чаще всего используются как аварийный клапан мобильного компрессора небольшой мощности.
• Фланцевые. Сложнее в монтаже и дороже, обеспечивают высокую герметичность. применяются в системах среднего и высокого давления.
• Сварные. Обеспечивают максимальную герметичность и надежность. Сложны в монтаже/демонтаже, требуется специальное оборудование и подготовленный персонал.

По материалу, из которого изготовлено устройство, различают:

• Стальные. Обладают высокой прочностью и большим ресурсом. Выдерживают большое давление.
• Латунные. Отличаются высокой коррозионной стойкостью и большим ресурсом.
• Пластмассовые. Дешевы, но рассчитаны на невысокие значения напора.

Возможность изготовления собственными руками

Глубокого материального смысла самостоятельное изготовление клапанов не имеет- покупка деталей обойдется едва ли не дороже готового клапана товарного производства. Либо в мастерской дома обязаны быть точные сверлильные, токарные и станки для фрезерных работ для самостоятельного изготовления деталей устройства.

Очень часто домашние умельцы выполняют клапаны собственными руками, чтобы проверить собственные силы в конструировании и сборке. Выполняют также оригинальные затворы для бытовых инновационных установок для производства напитков или аквариумных фильтрационных систем и аэрации. Дальше будет рассмотрена конструкция и производственная технология затворов:

• Шаровой для воды.
• Гравитационный шаровой для воды.
• Тарельчатый.
• Лепестковый для проветривания.

Рисунок 3. Устройство лепесткового воздушного клапана

Конструкции подобраны несложные, технология не просит использования дорогого оборудования. Сделать несложный клапан обратный в мастерской дома вполне возможно. Достаточно обладать слесарными способностями на среднем уровне.

Зачем нужен клапан сброса избыточного давления

Устройство предназначено для защиты системы от превышения рабочего давления. Аварийная арматура срабатывает при превышении порогового значения давления, открывается и выпускает в атмосферу часть воздуха. Напор при этом понижается до нормального, и клапан сброса давления воздуха закрывается.

При остановке компрессора в его цилиндрах остается сжатый воздух. Разгрузочный клапан срабатывает при выключении двигателя, производя сброс воздуха в атмосферу.

Кроме того, хранение компрессора без повышенного давления в цилиндрах повышает его ресурс.

Аварийная арматура сброса воздуха обязательно должна быть установлена на компрессоре на случай выхода из строя реле прессостата.

Для чего служит перепускной клапан в трубопроводе

Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать

Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе. Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике. Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике

Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.

Классификация

пружинные – в таких устройствах шток золотника подпружинен и при нормальном давлении клапан перекрыт. Как только давление начинает нарастать, пружина сжимается и увеличивается проходное отверстие – излишки теплоносителя сбрасываются в отдельную емкость или в обратку;

устройства рычажного типа отличает большая цена и возможность гибкой регулировки требуемого для его открытия усилия. Груз находится на рычаге, причем закреплен он на нем так, что может перемещаться. Регулируя положение груза на рычаге можно увеличивать/уменьшать требуемое для его открытия усилие.

Образец рычажного типа

Можно привести классификацию и по степени и способу подъема:

• если подъем не превышает 0,05 высоты седла, то такое устройство считается малоподъемным;
• полноподъемное устройство обеспечивает перемещение затвора на расстояние равное высоте седла (или даже превышающее его).

Что касается способа регулировки, то обратный клапан для отопления может быть:

• с плавной регулировкой – как пример можно привести пружинный тип. Перемещение затвора зависит от давления в трубе;
• с 2-ступенчатой регулировкой – задается некое пороговое значение давления, при превышении которого автоматически полностью открывается проходное отверстие, причем это происходит практически мгновенно. Применяется в промышленности, где потеря даже нескольких секунд может привести к серьезным последствиям.
