Влагомер для древесины. как выбрать?

Весовой способ определения влажности

Вырезка секций влажности из доски.

Для его проведения необходимо наличие:

сверхточных весов (вплоть до мг);
доски;
пилы;
линейки.

Он заключается в следующем:

Из доски выпиливается небольшой брусок, который должен стать контрольной пробой. Его еще принято называть секцией влажности

Очень важно взять контрольную пробу в середине доски или спустя 30-50 см от торца. Торцевой отрезок вам не понадобится, показания его влажности неактуальны, так как эта часть имеет меньшую влажность, чем остальные части пиломатериала.
Ширина секции влажности должна составлять 10-15 мм

После выпиливания ее тщательно очищают от опилок и заусенцев и взвешивают на специальных технических весах. Такие весы способны показать максимально точную цифру, вплоть до одной сотой грамма.
Полученные данные следует записать. Условно эту цифру можно обозначить как Ph — начальная масса пробы.
После того как брусок пройдет процедуру взвешивания, его отправляют в специальный сушильный шкаф. Температура в таком шкафу поддерживается на уровне 100-105 С°.
На протяжении нескольких часов пробу вынимают из шкафа и заново взвешивают, записывая показания. Первое контрольное взвешивание осуществляют спустя 5 часов после закладки бруска в сушильный шкаф. Все последующие взвешивания делают каждые 1-2 часа.
Когда показатели взвешивания начнут повторяться, вы получите абсолютно сухую древесину. Этот показатель следует зафиксировать и обозначить как Pc — последняя масса пробы.
Определить влажность древесины в процентном выражении можно, использовав следующую формулу:

Физико-механические свойства древесины.

W = (Ph-Pc) / (Pc * 100%),

Где W — это изначальный показатель влажности в процентах;

Ph — начальная масса пробы;

Pc — последняя масса пробы.

Специалисты советуют: для получения более точных результатов желательно использовать не один контрольный образец, а два.

Влагомер своими руками

Гигрометр можно сделать своими руками из старого мультиметра. Для этого нужно заменить контакты на иглы как у фабричных влагомеров (или обточить). В итоге получится прибор, напоминающий контактный влагомер.

Измерение мультиметром дает только примерные результаты, поскольку имеет высокую погрешность. Так что особо полагаться на него не стоит.

Главная сложности тут в том, что показания будут выводиться не в % содержания влаги, а в Омах. Впрочем, влажность можно рассчитать исходя из того, что у большинства пород дерева сопротивление при влажности 8 %, которая пригодна для строительства, составляет от 2 до 4 Ом при расстоянии не более 1 см между электродами, расположенными вдоль волокон. При поперечном расположении оно в полтора – два раза больше.

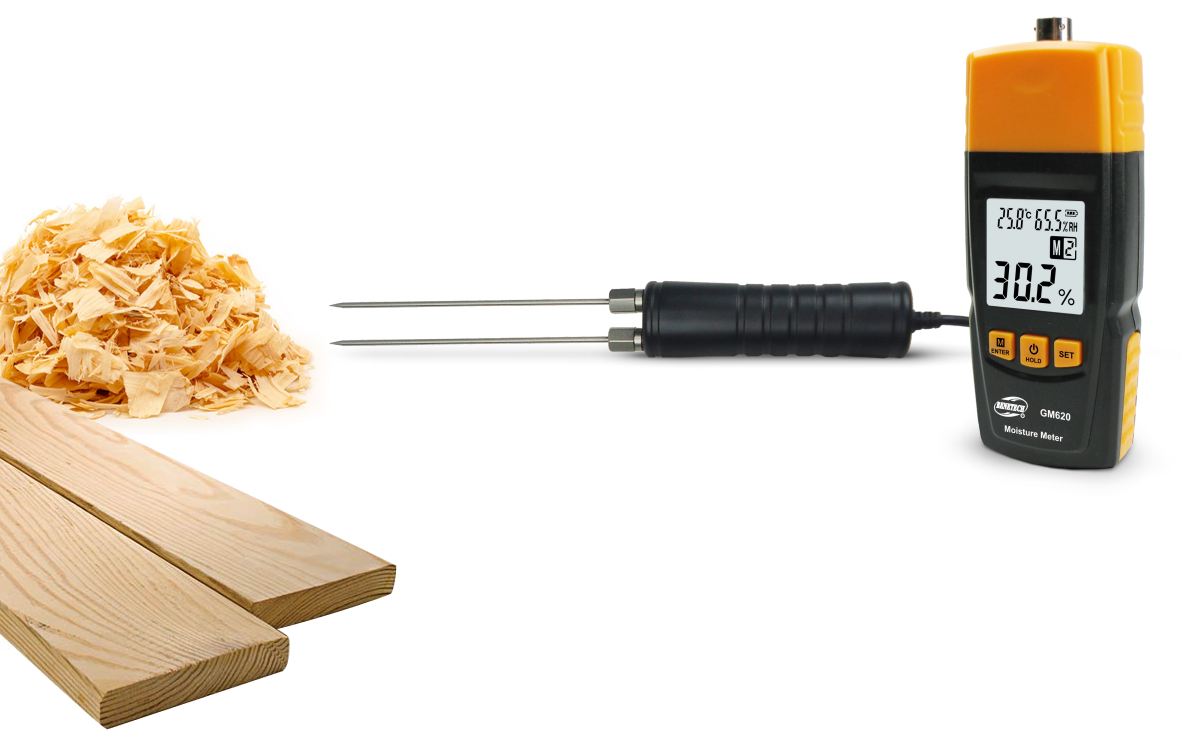

Лучше игольчатые гигрометры

Рассмотрим лучшие модели игольчатых измерителей влажности для древесины.

Benetech GM605

Недорогой гигрометр игольчатого типа. Имеет маленький корпус и защитную крышу для электродов. Благодаря этому легко помещается в карман, переносится с места на место. По бокам имеет рельефные насечки, которые облегчают удержание девайса.

Экран минималистичен и не отображает никакой информации, кроме результата исследования. Он указывается в процентах.

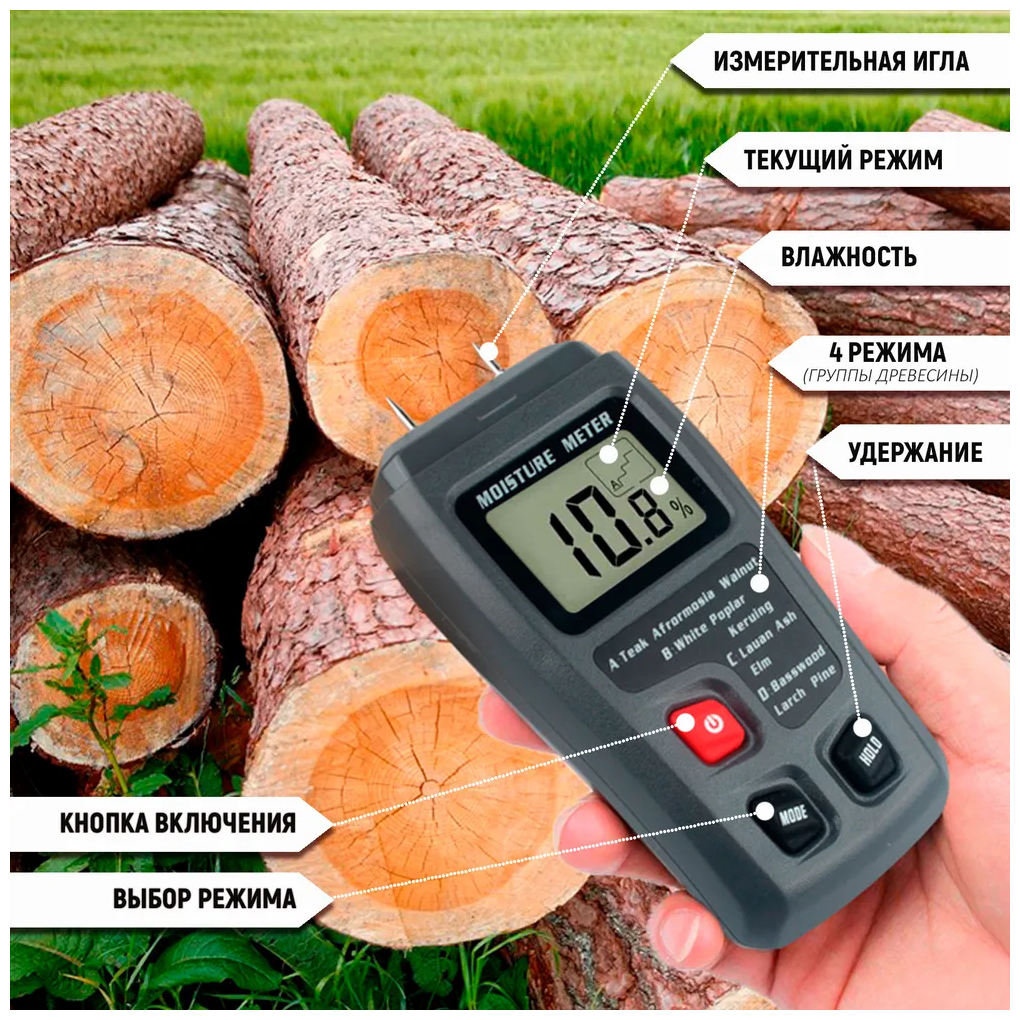

Для материала с разной степенью намокания нужно применять различные режимы работы. Они выбираются кнопкой «Set». Всего таких режима четыре:

1 – для измерения дерева с уровнем влажности до 24 %;
2 – для измерения дерева с уровнем влажности до 30 %;
3 – для измерения дерева с уровнем влажности до 37 %;
4 – для измерения дерева с уровнем влажности свыше 40 %.

Прибор работает только при положительных температурах. Измерять только уровень влаги можно не только в древесине, но и в любых других строительных материалах: кирпиче, бетоне, полимерных плитах.

Главный недостаток модели в том, что при высокой влажности исследуемого объекта увеличивается погрешность показаний. Уже при 50 % — 60 % они могут быть некорректны.

Питается девайс от двух стандартных батареек формата ААА. Отсек для них находится в его задней части. Элементы питания входят в комплект поставки.

Стоимость прибора составляет от 1 000 до 1 500 рублей.

Smartsensor AR971

Более дорогой вариант гигрометра, который обойдется примерно в 2 500 рублей. Внешне очень напоминает Benetech GM605, но имеет одно существенное отличие – способен измерять материалы с высоким содержанием влаги. Корректные показания возможны при влажности до 70 % — 75 %.

Для разных условий также необходимо выбирать разные режимы. Их здесь тоже четыре, только они имеют более широкий диапазон значений.

Иголки заметно тоньше, чем на дешевых моделях. Их не надо помещать глубоко в дерево – достаточно 1 – 1,5 миллиметров.

Экран – черно-белый. Он имеет светодиодную подсветку, которая позволяет работать даже в условиях слабой освещенности.

Электроды также закрыты защитным чехлом, которых защищает их от повреждения.

Возможно сохранение показаний в памяти прибора.

Питание – от батареи типа «Крона» напряжением 9 В. Она в комплект поставки не входит.

ТК100

Профессиональный универсальный гигрометр, который способен измерить любую влажность у любого материала практически в любых условиях. Цена у прибора соответствующая – от 8 000 до 9 000 рублей.

Погрешность показаний не превышает 0,5 % — 0,6 %. При этом такие значения сохраняются при влажности до 80 %.

Исследовать можно не только дерево, но и любые другие материалы, в том числе сыпучие (например, песок). Для этого девайс имеет стальные щупы длиной 30 сантиметров. Их можно погрузить в сыпучий материал, чтобы измерить содержание влаги на глубине.

Для замеров дерева щупы имеют острые наконечники. Их вводят в материал на глубину 1 – 1,5 миллиметра.

Результаты замеров выводятся на черно-белый жидкокристаллический экран со светодиодной подсветкой. Их можно сохранять в памяти устройства.

Питается модель от четырех батареек формата ААА.

Игольчатый влагомер

Используется кондуктометрический метод измерения – прибор измеряет силу тока, протекающего между иглами-электродами, внедренными в древесину. Схема прибора простая, включает: источник питания, заостренные электроды, величина тока в цепи измеряется микроамперметром. Иглы-электроды имеют размер от 15 до 25 мм, изготавливаются из твердого металла, в нерабочем положении закрыты защитной крышкой. Расстояние между электродами определяют разработчики приборов.

Прибор определяет содержание влаги в процентном отношении, результат отражается на дисплее и не требует пересчета. Продолжительность одного изменения не превышает 5 секунд. Особенностью контактных моделей является ограниченный диапазон применения: максимальная точность достигается при влажности от 7 до 30%, при больших значениях погрешность значительно возрастает. На точность измерений с использованием игольчатых влагомеров оказывает влияние порода дерева. Рекомендуется использовать для проведения измерений на древесине, не подвергавшейся химической обработки.

«СЕМ DT-125H»

Правила определения влажности пилопродукции с применением кондуктометрических влагомеров установлены ГОСТ 16588-91 и согласованы с системой международных стандартов ISO. Замеры проводятся в разных местах заготовки: первое – на расстоянии 0.5 м от торца, последующие – через каждый погонный метр. Иглы вводятся вертикально на всю длину, линия, соединяющая иглы, должна быть параллельна или перпендикулярна волокнам древесины. Устройство широко применяется при работе с пиломатериалом: доской, брусом, блок-хаусом, не теряющим товарный вид после прокалывания.

«МЕГЕОН 20502», Россия,
«ADA ZHT 125», Гонконг,
«СЕМ DT-125H», Китай.

«Condtrol Hydro-Tec»

Принцип действия бесконтактных приборов основан на измерении среднего значения диэлектрической проницаемости (коэффициента изоляции) микроволновым способом. Вода обладает высокими токопроводящими свойствами. При помещении исследуемого образца в наведенное электромагнитное поле, образуется высокочастотный ток. Величина тока пропорциональна влажности среды. В бесконтактных влагомерах используют генераторы 3-30 МГц. В высокочастотную цепь включен конденсатор, скорость разряда конденсатора зависит от диэлектрической проницаемости среды. Прибор производит достаточно сложные вычисления, имеет встроенный микропроцессор. По сложности устройства бесконтактный влагомер превосходит игольчатые влагомеры.

«МЕГЕОН 20610»

Микроволновой способ универсален, может использоваться для определения влаги в различных материалах. Это может быть дерево, фанера, гипсокартон, бетон, кирпич, штукатурка или цементная стяжка. Результаты измерений зависят от породы древесины и свойств измеряемого материала. Современные бесконтактные влагомеры имеют в меню опцию по выбору породы древесины и типа материала.

Для проведения измерений датчик прибора прижимается к поверхности с усилием 1.0-1.5 кг, измерение производится в течение 10-15 секунд. Диапазон измерения влажности от 4 до 85%, глубина сканирования – 20-30 мм.

В ТОП-3 популярных моделей входят:

«Condtrol Hydro-Tec», Россия,
«МЕГЕОН 20610», Россия,
«Testo 635-2», Германия.

Разновидности измерителей влажности

Кондуктометрические игольчатые измерители

Они определяют контактным методом, поэтому предусматривают элемент, который нужно ввести в дерево или другой строительный материал. Устройство создает электрический импульс. Он проходит через образец, и через секунду результаты измерений отображаются на дисплее.

Преимущества этой категории влагомеров:

высокая точность работы;
простота использования;
низкая стоимость.

К недостаткам можно отнести необходимость повреждать материал, пусть и незначительно. При работе с твердыми породами дерева или стройматериалами вроде бетона это крайне нежелательно. Также стоит помнить, что контактная категория оборудования не измеряет уровень ниже 4%. Но это несущественный недостаток, качественным считают сырье со степенью просушки 5% и ниже.

Контактные устройства надежные и долговечные. Они редко выходят из строя, а даже если происходит поломка, устраняют ее быстро. К самым популярным моделям такого типа можно отнести ADA ZHT 125 Electronic. Этот прибор разработан специально для строительства, складов пиломатериалов и сушильных установок. Он работает не только с древесиной, но и с бетоном, штукатуркой. Если показатели превышают установленную государственным стандартом норму, устройство издает звуковой сигнал. Модель компактная, удобная, интерфейс интуитивно понятный.

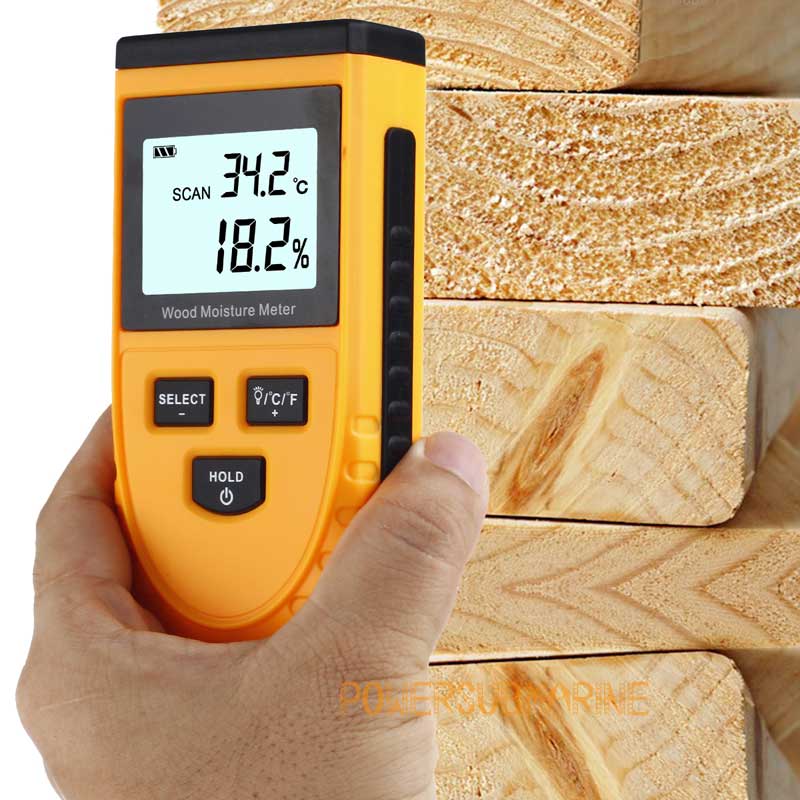

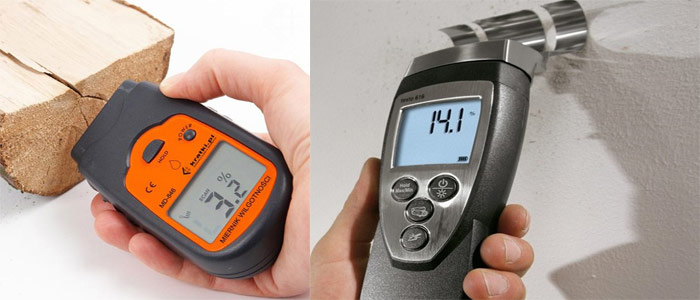

Бесконтактные или диэлькометрические влагомеры

В основе бесконтактных приборов – встроенный излучатель радиочастот. Влагомер сканирует стройматериалы на расстоянии, поэтому не надо повреждать образец. На точности измерений это не отражается. Чтобы получить информацию о древесине или другом материале, достаточно включить прибор, приложить контактную поверхность к объекту и отвести влагомер на указанное в инструкции расстояние.

Это и есть главный плюс бесконтактного оборудования: оно сохраняет стройматериалы целыми. Но есть и другие нужные свойства:

сохранение в памяти результатов измерений;
возможность анализа сырья и готовых изделий;
небольшие размеры, легкость и простота использования.

Основной недостаток этой категории приборов – сравнительно высокая цена. Также они не относятся к долговечным устройствам, поскольку конструкция сложная. Если в контактных устройствах ломаться нечему, более продвинутые приборы могут потребовать квалифицированного ремонта.

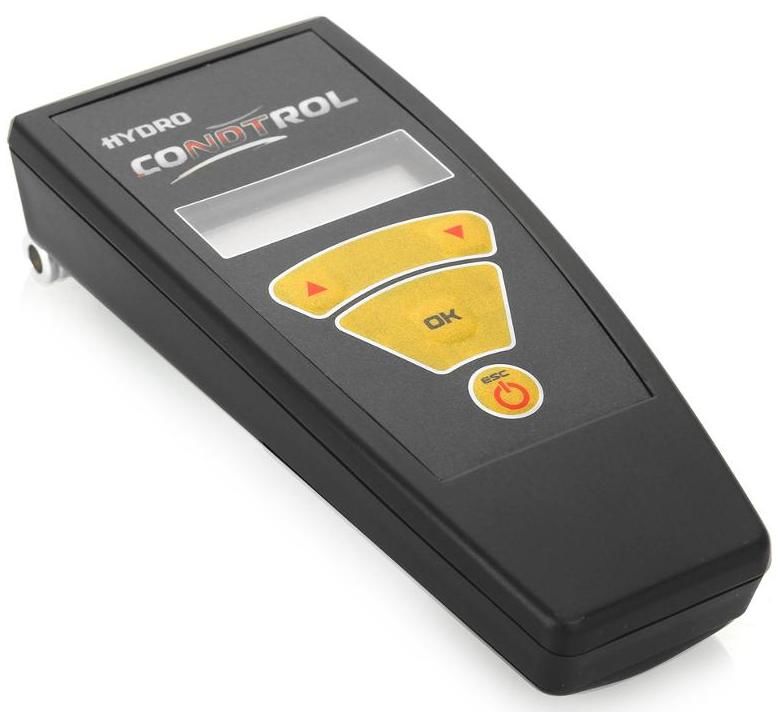

Лучшим брендом считают Condtrol. Ему принадлежит такая популярная модель бесконтактных измерителей, как Hydro CONDTROL. Она работает с погрешностью всего в 2% и охватывает диапазон влажности от 2 до 60%. Прибор измеряет степень просушки не только древесины, его используют для оценки состояния бетона, штукатурки и кирпича. Компактное устройство удобно носить в кармане или коробке с другими инструментами. Его высоко ценят специалисты, которые проводят экспертизу, ведь эта модель работает с изделиями сложной формы и труднодоступными конструкциями.

Также специалисты рекомендуют Hydro Pro CONDTROL – микропроцессорное устройство, измеряющее влажность и температуру. Эта компактная модель обходится без выносных датчиков, все сенсоры встроены в корпус. Поэтому пользователю нужно только выбрать режим, а результаты измерений отобразятся на экране. Еще одна функция прибора – определение температуры и влажности в помещении. Диапазон, с которым работает модель: 2-60%.

Для быстрого измерения степени просушки древесины и других стройматериалов также удобно использовать Hydro-Tec CONDTROL. Рабочий диапазон модели – 2-65%, одно из ее преимуществ – способность измерить влажность на глубину до 2 см. При компактных размерах, которые позволяют носить устройство в кармане, оно обладает расширенным функционалом: идентифицирует также 23 породы дерева.

Популярная модель, которую оценят специалисты деревообрабатывающих фабрик и строительных концернов, это Micro Hydro CONDTROL. Она рассчитана на работу исключительно с древесиной, поэтому для штукатурки или бетона ее нельзя использовать. Устройство оценивает влажность материалов в диапазоне от 4 до 85%, позволяя изучить не только поверхность бруса, но и массив на глубину до 2 см. Также при работе стоит учитывать, что прибор работает при положительной температуре воздуха. Среди преимуществ модели – определение 23 лиственных и хвойных пород дерева.

Особенности и дополнительные функции

Многие влагомеры обладают рядом особенных функций, которые будут очень полезны в работе. К примеру:

Хранение значения показателей. Устройство запоминает предыдущие результаты и при измерении уровня влажности в нескольких областях древесины, можно вывести среднюю величину. Еще лучше, если аппарат сам ее высчитывает. Кроме того, он может фиксировать максимальные и минимальные полученные значения; Приборы, имеющие встроенную функцию замера показателя влажности воздуха, могут высчитывать тренд. Это значение выводится за сутки работы и показывает сравнительную информацию

По ней можно сделать вывод: положительный тренд или отрицательный; Замеры влажности воздуха в помещении понадобятся и при обработке каких-либо особых пород древесины, когда это важно. Таким образом, мы рекомендуем:. Таким образом, мы рекомендуем:

Таким образом, мы рекомендуем:

Во-первых, пользоваться влагомером. Это удобно, бережет время и позволяет узнавать результат в режиме реального времени;
Во-вторых, выбирать прибор, оценив сферу применения. Так можно сориентироваться какой вид влагомера нужен. Если вы производите мебель из дерева или сувениры, то протыкать материал игольчатым будет нецелесообразно. Если же на простую лесозаготовку нужен прибор, то переплачивать за бесконтактный не стоит;
В-третьих, нужно подбирать функционал согласно потребностям производства. Если данные о средних величинах или намечающемся тренде важны (к примеру, требуется проконтролировать поставщика материала) тогда следует приобрести прибор с дополнительной функцией запоминания.

Выбирайте приборы, способные ускорить работы, придать им новый ритм, цель развития. Берегите свое время и наполняйте его смыслом!

Использование пиломатериала и изделий из древесины, имеющих избыточную влажность, приводит к деформации деревянных конструкций, потере прочности, развитию грибка и плесени. Влажность является основным контролируемым параметром на этапе производства материалов из дерева. После переработки леса кругляка, полученный лесоматериал подвергается сушке, на лесоперерабатывающих предприятиях контроль содержания влаги осуществляется лабораторным путем. При достижении заданной кондиции, древесина поступает потребителям и в торговую сеть. Нормы влажности для товарной древесины определены ГОСТ.

Для определения влажности товарной древесины используют лабораторные методы. Лабораторные установки оборудуются на лесоперерабатывающих предприятиях и позволяют производить измерения с высокой точностью. Метод основан на определении количества влаги, выпаренной из образцов древесины. Процесс испытаний занимает длительное время, требует применения специального оборудования: термостатов, высокоточных весов.

Древесина гигроскопична, при хранении и транспортировании материала впитывает влагу из атмосферы

Перед использованием лесоматериала важно контролировать его влажность. Для проведения экспресс-испытаний древесины используют влагомеры

Влагомер для древесины – электронный прибор, позволяющий провести экспресс-анализ строительного материала и изделий из дерева

Влагомер для древесины – электронный прибор, позволяющий провести экспресс-анализ строительного материала и изделий из дерева.

Виды приборов для измерения влажности

Для всех вышеперечисленных задач производители стали делать следующие приборы.

Лабораторный

Такие приборы используются для проверки содержания воды в измельченной древесине. Их точность довольно высокая, этому способствуют очень точные весы (до 0,001 г). Такие приборы в Росси изготавливаются под маркой «ЭВЛАС» в городе Новосибирске. У нас в лаборатории стоял именно их прибор.

Поэтому рекомендовать его своим читателям я не буду.

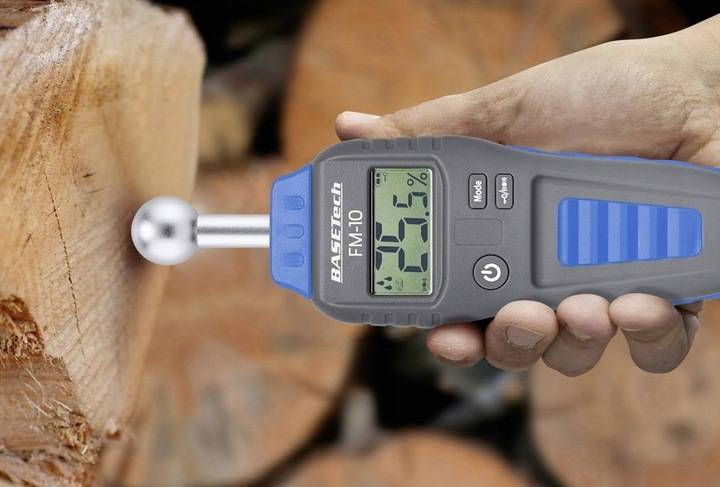

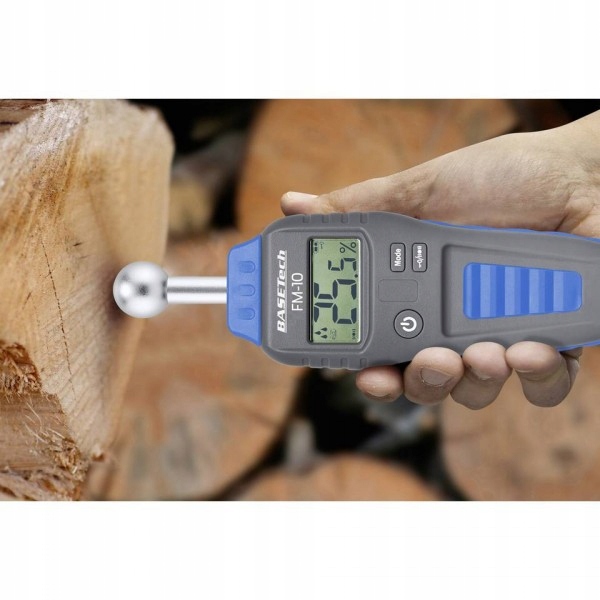

Бесконтактные переносные

Применяются для проверки влажности без повреждения древесины. Недостаток, довольно неустойчивы к измерению горячих материалов и большая погрешность в измерениях.

Кроме этого некачественно измеряют участки с повышенной смолянистостью досок после сушки. Применяются в производстве погонажных изделий и сращенной продукции, в местах где повреждение материала недопустимо.

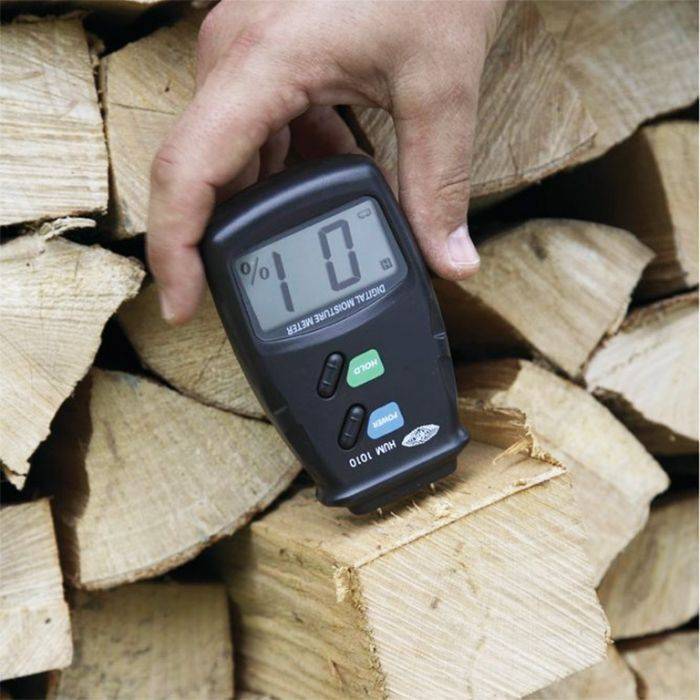

Игольчатые переносные

Переносные влагомеры могут быть нескольких видов:

Для досок компактные карманные с короткой иглой. Их преимущество мобильность, мастер может носить его постоянно в кармане. Недостаток, проверки влажности на поверхности доски и небольшие следы остающиеся на готовой продукции. Если судить по отзывам, и учитывать свой опыт, можно сказать что это оптимальные приборы для измерения досок. Они компактны и точны;

Менее компактные и более громоздкие приборы глубинного измерения с механизмом для вбивания игл в толстые доски. На мой взгляд именно такие приборы наиболее точные, так как ими можно измерять влажность именно в центральной части доски. Недостаток, это частые поломки игл в доске, это неприятно особенно в случаях недобросовестного использования прибора. К примеру померили влажность, сломали иглу и не вытащили ее из доски. Потом на четырехстороннем станке выходит из строя очень дорогостоящие инструменты.

Переносные для сыпучих материалов

Тут можно встретить два типа измерителей:

Бесконтактные, как и другие их собратья, имеют погрешность в измерениях;
Игольчатые глубинные. Такими довольно хорошо мерить влажность щепы в кучах.

Бесконтактные поточные стационарные для измельченной древесины

Бесконтактные потоковые измерители чаще используются для измерения влажности стружки. Применяются в производстве древесностружечных плиты, МДФ, OSB. Устанавливаются над транспортерами перемещения стружки.

Они подразделяются на:

Ультрафиолетовые. Дают максимальную точность измерения, но негативно себя показывают при теплой или горячей стружки;
Микроволновые. Менее точны чем ультрафиолетовые, но более устойчивы к изменению влажности стружки.

Игольчатые стационарные

Такие приборы используются в сушильных камерах. Отличаются они от переносных тем, что используются в постоянном режиме. По их показаниям переключаются стадии процесса сушки в сушильной камере.

Как узнать влажность древесины?

Существует несколько методов, как определить влажность древесины. Но сначала надо выяснить вид растения и влагу воздуха, так как для разных деревьев существуют свои стандарты.

Для того чтобы измерить влагу древесного сырья, как правило, используют два метода: весовой либо при помощи электрического прибора. Их показатели могут несколько отличаться, но незначительно.

Весовой

Процесс измерения:

Для начала из середины доски нужно своими руками отпилить кусок шириной 10–15 миллиметров. Он будет служить контрольной пробой. Главное, в этом этапе – взять брусок именно с центра доски. С торцевой части отрезать не стоит, так как она имеет намного меньшую влажность.
Далее, выпиленный своими руками фрагмент, нужно очистить и взвесить на весах. Полученная цифра записывается. Например, обозначим ее «Ph». Это будет начальная масса пробы.
После взвешивания этот кусок нужно отправить в специальную сушку, прибор с температурой около 100С°.
Первое взвешивание производится своими руками через пять часов. Все последующие показатели записываются с интервалом 1–2 часа.
Высушивание проводится до тех пор, пока весовой показатель не начнет повторяться. Это означает, что материал стал абсолютно сухим. Обозначим числовой показатель последней пробы как «Pc».
Далее, влажность можно определить, используя формулу:

W = (Ph-Pc) : (Pc х 100%)

W – показатель в процентах; Ph – первый вес; Pc – последний вес.

Электрический

Чтобы провести весовое измерение древесины требуется очень много времени. В среднем на такую работу уходит около девяти часов. Но есть способ, который позволяет намного быстрее и более точно определить процентное число воды в дереве.

Установить показатель влажности древесного сырья намного проще при помощи электрического влагомера.

Принцип работы влагомера основан на изменении удельного электрического сопротивления материала зависимо от его влажности. Иглы-электроды этого прибора вводятся в древесину так, чтобы они находились друг против друга. По ним пускается ток, и влагомер показывает количество воды в этом участке дерева. Но так как влагомер измеряет влагу только локально, то лучше повторить замер в нескольких местах.

Как определить влажность дерева без технических средств?

Сегодня количество воды в древесном сырье выясняют при помощи сложных расчетов и новейших приборов. Но ведь строительством люди занимались всегда. И как-то они обходились без прогрессивных методов и влагомеров.

Несколько простых рекомендаций, как определить влажность дерева:

По свежеспиленному фрагменту необходимо провести черту карандашом. Когда древесина влажная, линия через некоторое время посинеет, если сухая – нет.
О количестве воды в древесном сырье могут «рассказать» стружки. Если они эластичные, мягкие, при сминании не ломаются – дерево влажное. Стружки сухого сырья в руке будут ломаться, крошиться.
Можно своими руками провести по древесине острым металлическим предметом. По оставленному следу определяется состояние материала. У влажного дерева след будет влажный.
Определить количество влаги в древесном сырье можно ударив по нему каким-нибудь деревянным предметом. Если звук глухой – дерево влажное, тонкий и звонкий – сухое.
О сухости древесины свидетельствуют также трещины на ее торцах. У влажного материала их меньше.
Когда при распиливании доски своими руками в отверстие проступает влага, дерево содержит большое количество воды и непригодно к работе. Слишком пересохшее сырье при подобной обработке крошится.

Влажность древесины играет огромную роль при строительстве и ремонте. Сырое дерево в процессе высыхания будет деформироваться. Чтобы этого избежать работать следует только с сухим материалом.

Как правильно пользоваться?

Несмотря на то что с данными аппаратами всегда идет инструкция по правильной эксплуатации, некоторые люди не всегда могут правильно истолковать описанную информацию в правилах пользования. Сейчас мы вас все доходчиво объясним.

Допустим, вам необходимо определить уровень влажности паркетной доски. В таком примере лучше использовать бесконтактную модель, она не причинит вреда готовой продукции. Итак, процесс измерения происходит так:

Подготавливается сама доска (очищается от мусора, желательно обеспечить ровную поверхность).
Включается прибор (кнопка на самом устройстве).
Выставляется калибровка (согласно таблице в инструкции).
Влагомер подносится сенсорной стороной к поверхности доски или вставляется в нее.
На дисплее отображаются нужные нам результаты замера.

Наличие дополнительных функций

В магазинах представлен широкий выбор различных влагомеров для древесины. Ряд из них стоит дороже остальных, так как наделен дополнительными функциями. Стоит ли платить больше за наличие подобных функций?

Чаще всего влагомер наделён такими дополнительными функциями, как измерение влажности воздуха и измерение температуры воздуха

Если вы занимаетесь обработкой древесины, то очень важно знать влажность воздуха в помещении, в котором проходит работа. Не менее важна и температура для контроля работы с деревом

Однако если перед прибором вы ставите единственную задачу – измерять влажность древесины, то, разумеется, в таких дополнительных возможностях нет смысла. В этом случае не стоит переплачивать, а лучше отдать предпочтение классическому варианту.
