Винтовой дровокол. Характеристики

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел — 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Republished by Blog Post Promoter

Производители дровоколов

Один из самых важных критериев выбора инструмента – репутация и надежность производителя. Vyborexperta.ru отобрал компании, продукции которых можно доверять:

  • Champion – молодой производитель появился в США в 2005 году. Основное направление компании – профессиональная техника для садовых работ и строительства. Бренд нашел идеальное соотношение отличного качества и доступными ценами. Все оборудование Champion разработано под запросы российских клиентов и климатические особенности страны.
  • Patriot – российский бренд, производящий электроинструмент, силовую и садовую технику. История компании началась в США в 1973 году. В 1999 году ее выкупили, а товары поступили на российский рынок. Сегодня открыта сеть авторизированных сервисных центров для гарантийного и постгарантийного обслуживания выпускаемой продукции.
  • Al-Ko – международный концерн, который в 1931 году начался с небольшой семейной слесарной мастерской. Компания продает по всему миру профессиональное лесохозяйственное и садовое оборудование, а также производит климатические системы и кондиционеры промышленного назначения.
  • Kolundrov – российская компания, специализирующаяся на производстве дровоколов, печей и аксессуаров для разведения очага. Бренд появился на рынке в 2016 году и выполнил уже 12 000 заказов.
  • Greenween – молодая российская компания, основанная в 2015 году. Основное направление – производство товаров для дачи, сада и жизни в загородном доме.

Простейший дровокол своими руками

конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

  • Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
  • Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
  • Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
  • Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

  1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
  2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Сборка конструкции

Из двух разобранных выше видов самый легкий в исполнении — винтовой дровокольный агрегат. Это обычная конструкция без усложненных узлов. В его состав входят электрический двигатель, винтовой конус, несколько подшипников, вал и редуктор. Кстати, последний может быть в форме цепной ременной передачи, может применяться, как заводской агрегат с зубчатой передачей.

Что касается мотора, то лучший вариант — это электрический, хотя можно поставить и бензиновый, если собирается огромная дровокольная установка. Помните, что для маленького станка можно взять двигатель от ненужной стиральной машинки, который работает от напряжения двести двадцать вольт. Он хоть и со слабой мощностью, но, установив качественный редуктор, можно увеличить его мощность в пару раз

Здесь важно правильно выбрать все элементы. Например, можно поставить на валу двигателя маленький по размерам шкив, а на вал, на который поставлен конус, установить огромного диаметра шкив

И чем больше разница между диаметрами будет расти, тем мощнее будет устройство.

Не забывайте! Очень серьезный показатель — скорость вращения рабочего инструмента. Она не должна быть выше 500 оборотов/мин. Поэтому нужно правильно выбрать редуктор к электрическому двигателю.

Выбор подшипников

Теперь о подборе подшипников. В принципе, могут подойти любые, главное, чтобы создаваемый под них вал подходил действующим на него нагрузкам.

Для маленьких дровоколов можно поставить вал диаметром 25 мм. Соответственно, под него покупаются подшипники с внутренним диаметром, который подойдет внешнему диаметру определенного вала.

Сами подшипники устанавливают на устройство в специальном чугуном корпусе.

Корпус может быть раздельным для каждого подшипника или одним для двух сразу. Можно купить корпус у мастера, но лучше приобрести старые конструкции, которые всегда можно найти на любой свалке для металлолома.

Закрепляются подшипники на станине при помощи болтов. Сама станина в месте установки должна быть довольно крепкой, поэтому именно в частях крепления под корпуса подшипников ставится металлический профиль (угол, швеллер), который к станине дровокола приваривают электросваркой. Само основание станка делается из труб или углов.

https://youtube.com/watch?v=AFSrX76PtFQ

Конус

И самый важный элемент винтового устройства с двигателем двести двадцать вольт — это конус. Начнем с того, что создают его из очень крепкой инструментальной стали. Поэтому самому его создать — даже мастеру — в домашних условиях очень сложно. Но этого делать и не стоит, потому что винтовые конусы сейчас продаются свободно. Помните, что нужно правильно его выбрать по размеру, потому что от этого зависит то, какие чурки можно будет резать. Вот соотношение размеров конуса с размерами разрезаемых материалов при одной длине инструмента:

  • диаметр — семьдесят мм, размер скоса — 1,1. При указанных характеристиках глубина раскола будет примерно 450 мм;
  • диаметр — восемьдесят мм, скос — 1,2, глубина расколов — 550 мм;
  • диаметр — сто мм, скос — 1,5, глубина раскола — 750 мм.

Огромное внимание стоит уделить направлению нарезания резьбы. Она должна быть левой

То есть, при установке конус должен упираться в бревно и еще тянуть его на себя. По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться.

Это довольно важно для конусных дровоколов бытового вида, потому что у них будет отсутствовать специальный узел для подачи. Все будет выполняться вручную

Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева.

Выбор конуса будет зависеть от его конструкции. Их всего два вида:

  • с хвостовиком;
  • с внутренним специальным отверстием.

В первом варианте в валу, на который конус будет ставиться, сверлится с торца дырка под габариты и диаметр хвостовика. Конечный вставляется в дырку вала и закрепляется в нем с помощью стопорного винта, который устанавливают с одной боковой стороны. Во втором варианте сам вал вносится в посадочную дыру конуса, где закрепляется двумя стопорными винтами.

Винтовой дровокол

Обзор дровоколов

Технические специалисты «220 Вольт» подготовили рейтинг лучших дровоколов из нашего магазина. Это гидравлические модели, работающие от бытовой сети 220В.

Дровокол для брёвен диаметром до 25 см и длиной до 50 см. Усилие раскола – 5 тонн. Колет брёвна на 2 и 4 части. Справляется с твёрдыми деревьями: дубом, берёзой, ясенем и т.д. Есть рукоятка и два колеса для перевозки.
Компактный гидравлический дровокол с усилием 4 тонны. Колет брёвна диаметром до 37 см на 2 части. Пригодится, чтобы заготовить дрова для камина, бани или сауны. Перевозится на колёсах.
С усилием в 4 тонны колет брёвна длиной до 37 см и диаметром до 25 см. Есть защита от непреднамеренного пуска. Весит 37 кг, но благодаря колёсам, его легко перевозить в одиночку.
Колет брёвна до 52 см длиной и до 25 см в диаметре. Мощность – 5 тонн, хватит для раскола твёрдой древесины (дуба, бука).
Дровокол с усилием раскалывания 5 тонн. Справится с колкой каминных дров длиной до 52 см. Ножки регулируются по высоте, удобно подстраивать их под свой рост. Колёса упрощают перевозку.

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

  1. Простота конструкции.
  2. Низкая стоимость узлов.
  3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
  4. Высокая производительность (до 12 м3 дров длиной около 60 см).
  5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

  • допустимая мощность электродвигателя — 2-4 кВт;
  • наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
  • вал винта должен находиться на подшипниковых опорах;
  • на конусе должна быть упорная резьба;
  • высота агрегата должна быть около 800 мм;
  • ремни желательно использовать клиновидные, а шкивы — двухручейные;
  • заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

  1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
  2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.

  3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
  4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.

  5. Монтируют столешницу и полку.
  6. Собирают опорную раму электродвигателя и крепят её к станине.
  7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
  8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.

  9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.

  10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
  11. Устанавливают рассекатель.

  12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.
  13. Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Основные виды винтовых дровоколов

Используемый в быту дровокол винтовой может быть изготовлен как переносным, так и стационарным. Переносной вариант также изготавливают с колесами, которые позволяют легче перевозить инструмент. Стоимость такого устройства варьируется в среднем в диапазоне 16-38 тысяч рублей. В основном на цену влияет тип двигателя. Есть два варианта исполнения привода:

  • бензиновый;
  • электрический.

Второй тип в основном работает от однофазной сети, потому что трехфазная сеть для частного дома обходится дорого, хоть и позволяет использовать более мощный конусный дровокол. Бензиновый вариант будет стоить дороже, потому что устройство винтового колуна с электрическим приводом проще в изготовлении. По типу резьбы дровоколы бывают:

  • с метрической резьбой;
  • с упорной резьбой.

В первом случае есть риск того, что полено может слететь с рабочего места. Кроме того такая резьба стирается гораздо быстрее. Упорная резьба входит в древесину гораздо лучше, не позволяет полену слетать и более устойчива к износу. На сегодняшний день распространены два варианта исполнения конусных дровоколов. В первом варианте на вал, идущего от электродвигателя ставится винтовой конус. При этом электродвигатель должен быть небольшой мощности (до 5кВт и до 500 об/мин). Второй вариант исполнения подразумевает применение ременной передачи со шкивами разного диаметра. Передаточное число должно быть таким, чтобы снизить число оборотов на валу, который вращает винтовой конус. Для этого на валу двигателя ставят шкив меньшего размера. Число оборотов при таком исполнении обычно не превышает 300-400 об/мин. Кроме вышеперечисленных вариантов есть конструкция винтовых дровоколов с мотор-редуктором, в котором двигатель соединен с понижающим редуктором в едином закрытом блоке. Такой способ применяется крайне редко.

Конструкция и характеристики конусного дровокола

Главной его положительной стороной является простота в использовании и минимальные затраты сил. Справиться с устройством может каждый. Достаточно только положить на станину полено и нажать кнопку «Пуск».

Чаще всего такие станки имеют компактные размеры и поэтому их можно легко транспортировать с одного места на другое.

Оснащенные износостойкими и надежными деталями колуны, могут использоваться при любых температурах, выдерживать различные нагрузки, бесперебойно работать на протяжении продолжительного времени. Кроме этого, они не требуют регулярного сервисного обслуживания.

Конструкционное строение дровоколов

Конструкция станков для заготовки дров достаточно проста. Их комплектация состоит из следующих механизмов:

  1. Станина или неподвижная часть дровокола выполняется из устойчивого к механическим воздействиям прочного металла. На нее устанавливается рабочий конус, редуктор, двигатель и торцовки полена.
  2. Электрический или бензиновый двигатель приводит в движение конус. Какой тип двигателя в заданных эксплуатационных условиях выбрать определяет пользователь.
  3. Рабочий конус с резьбовой насадкой должен быть выполнен из надежного и прочного металла.
  4. Редуктор понижает обороты, повышает крутящий момент и перед каждым ударом обеспечивает стабильное давление воздуха. Он характеризуется износостойкостью, выносливостью и надежностью.
  5. Подшипники поддерживают закрепленный на валу рабочий конус.

Каждый элемент устройства может быть подобран индивидуально. Все зависит от запросов и потребностей пользователя.

Общие требования к дровоколу:

  • мощность двигателя от 2 кВт;
  • шаг резьбы для больших оборотов уменьшить, тогда мотору будет легче вкручивать;
  • плотная посадка на вал редуктора;
  • конус должен быть изготовлен из твердой стали;
  • бур должен иметь острый нос для того, чтобы сразу вкручиваться в дерево;
  • высота от пола до конуса – 80 см.

Дровокол бензиновый Craftsman 7764

Основные характеристики

  • Страна-производитель – США.
  • Максимальный диаметр бревна — 64 см.
  • Рабочее положение — вертикальное и горизонтальное.
  • Вид привода — бензиновый.
  • Максимальное усилие — 27 т.
  • Мощность — 5150 Вт.
  • Вес — 265 кг.

Подробные характеристики и цены

Обзор

Обзор дровоколов закрывает модель Craftsman 77641. Самое мощное оборудование среди бензиновых аналогов, которое предназначено для профессионального использования. Предназначено для заготовки дров в больших объемах.

Отзыв реального покупателя:

Самый мощный дровокол, который нашел. Топливный бак вместительный, поэтому на одной заправке работает долго. Любые породы деревьев раскалывает моментально.

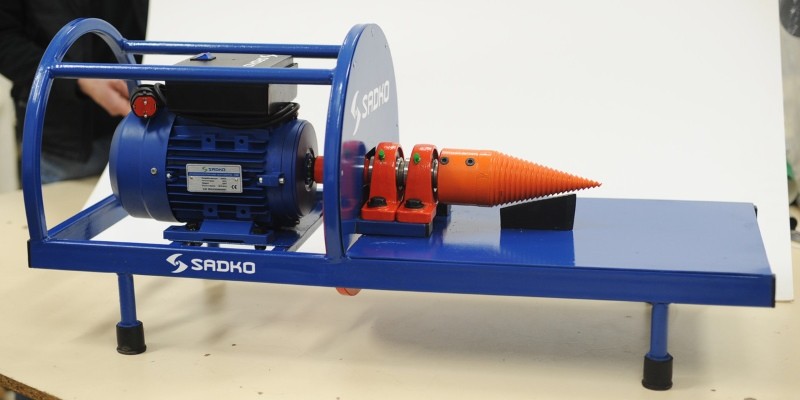

Электрический винтовой дровокол

Данный механизм является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола Чертеж конусного винта.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и механизмом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Конструкция винтовых дровоколов

На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное – строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.

Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный механизм немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у него большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого механизма основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо механизма в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Общий вид колуна. Чертеж дровокола. Общий вид каркаса. Чертеж каркаса. Чертеж колуна. Консоль. Кронштейн.

Лошадиные силы: история и современность

Идея измерения мощности двигателя «в лошадях», способных проделать ту же работу, была озвучена в 1702 году английским изобретателем Томасом Эйвери в книге «Друг шахтера». Сам термин «лошадиная сила» был введён шотландским инженером и изобретателем Джеймсом Ваттом.

В России под лошадиной силой понимается т.н. метрическая лошадиная сила, равная 735,49875 Вт. В Европе лошадиная сила равна 75 кгс·м/с — это мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²); в ваттах это также будет 735,49875. В Великобритании и США чаще используется механическая лошадиная сила, равная 745,69988145 Вт (это 1,01386967887 от метрической).

Мощность автомобильных двигателей измеряется в разных единицах и разными способами. Лошадиные силы постепенно выходят из употребления, но в России они нужны для расчёта транспортного налога

Часть стран к настоящему моменту отказались от учёта мощности при расчёте налогов и обратили внимание на габариты авто; другие страны ориентируются в этом же вопросе на киловатты

Источник

Требуемые для изготовления детали

В процессе создания установки по расколу дров не потребуется искать дорогостоящие детали. Большинство компонентов найдутся у многих умельцев в гараже или сарае. Ниже приведен список необходимых инструментов, деталей и узлов:

  • винтовой конус (можно купить или изготовить, ниже будет более подробно написано о нем);
  • вал;
  • шкивы разных диаметров;
  • цепь или ремень;
  • подшипники в корпусе;
  • металлические трубы или уголки для каркаса станины;
  • стальной лист для стола;
  • двигатель;
  • провода;
  • винты;
  • выключатель;
  • болт и гайки;
  • сварочный аппарат;
  • электродрель;
  • сверла по металлу;
  • болгарка;
  • рулетка;
  • маркер;
  • чертеж;
  • набор гаечных ключей.

С таким набором легко можно будет сконструировать и собрать простой дровокол. Если планируется сделать его мобильным, то стоит приготовить крепкие колесики, способные выдержать вес установки. Также рекомендуется покрыть конструкцию краской или эмалью для защиты от коррозии.

Напряжение питания

Однофазное (220 В) – используется в бытовых и полупрофессиональных электрических дровоколах. Мощность такого оборудования не превышает 3 кВт.

Трехфазное (380 В) – применяется в промышленных электрических колунах. Для работы устройства требуется специальная проводка. Мощность подобной техники достигает 5 кВт.

Важно: практика показывает, что для бытовых нужд лучше всего подойдет гидравлический горизонтальный дровокол с электрическим двигателем (однофазный) или винтовой агрегат. Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой. А для твердотопливных котлов оптимальна реечная модель

А для твердотопливных котлов оптимальна реечная модель

Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой. А для твердотопливных котлов оптимальна реечная модель.

Техника безопасности при работе

Используя винтовой колун следует помнить, что это механизм повышенной опасности. В нем имеются быстровращающиеся детали, поэтому поленья на конусный дровокол винтовой подаются строго голыми руками. Нитка на рукавицах или перчатках может случайно попасть на вращающуюся деталь и намотаться, перетянуть кожу и причинить тем самым травму. Не стоит забывать, что возможен риск вылета полена с рабочего стола. Чтобы избежать этого, следует проводить расколку чурбаков на малых оборотах. Высокие обороты могут привести к тому, что полено будет невозможно удержать в руках. Для снижения травмоопасности рядом с винтовым конусом устанавливают неподвижный клин. Он предотвращает соскальзывание полена. Электродвигатель устанавливают под столом или в отдельной огороженной секции, чтобы ограничить доступ к вращающемуся валу и ремням.

По возможности стараться избегать расколки на аппарате поленьев с большими сучками. Есть большая вероятность, что вал может заклинить, случится резкий поворот полена, раскол и отлет крупных кусков дерева в стороны. Сделать конусный винтовой дровокол самостоятельно не вызовет особых затруднений. Собранный механизм долгие годы прослужит в хозяйстве, значительно сократит время на колку дров и сэкономит силы. Стоит помнить про соблюдение техники безопасности при работе, это предотвратит неприятные ситуации.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
