Виброплита своими руками: изготовление изделий из мотоблока и другие, принцип работы, видео и фото

Рекомендации по изготовлению

При строительстве используются различные виды вибраторов. В зависимости от способа воздействия на раствор, они могут быть поверхностными или погружными. Домашний мастер может использовать любой из них. Отвечая на вопрос, как сделать вибратор в домашних условиях, необходимо отметить некоторые особенности этого процесса.

Начать стоит с выбора материалов и запчастей. В качестве привода может использоваться любой электроинструмент, например, дрель или перфоратор

Однако к ним предъявляется одно довольно важное требование — скорость вращения мотора должна составлять не менее 3000 об/мин. Чем этот параметр выше, тем более производительным будет инструмент. Вибромеханизм представляет собой довольно сложное устройство, если речь идет о профессиональном инструменте поверхностного типа

В погружном вибраторе с этой задачей отлично справится довольно простая вибронасадка, состоящая из металлической ударной части, резиновой муфты, а также гильзы

Вибромеханизм представляет собой довольно сложное устройство, если речь идет о профессиональном инструменте поверхностного типа. В погружном вибраторе с этой задачей отлично справится довольно простая вибронасадка, состоящая из металлической ударной части, резиновой муфты, а также гильзы.

На основе дрели

Следует заметить, что самодельный инструмент практически не будет уступать по эффективности проведения работ своим заводским аналогам. Для его изготовления потребуются следующие материалы:

  • Сверло по металлу.
  • Стальной прут прямоугольного сечения с размером стороны в 150 мм.
  • Стержень диаметром в 20 мм
  • Трубка из нержавеющей стали диаметром в 400 мм и длиной от 40 до 60 см.
  • Трубка из эластичного материала, например, резины.
  • Гибкий стержень.
  • 2 подшипника.
  • Гильза.

Мощность дрели должна быть не менее 1 кВт и желательно, чтобы этот инструмент мог работать еще и на удар. К круглому стержню необходимо приварить прямоугольный, который будет исполнять роль утяжелителя. На конце стержня необходимо просверлить сквозное поперечное отверстие для крепления к приводу. Второй конец должен выступать примерно на 100 мм, чтобы можно было закрепить втулку, предназначенную для защиты вращающегося элемента конструкции.

Затем стержень совмещается с гильзой, а после чего его необходимо установить на подшипники. Также стоит подумать о защитном кожухе, который будет предотвращать попадание в подшипники грязи и тем самым продлит срок их эксплуатации. Трубка из гибкого материала с помощью шкворня соединяется с валом электродвигателя и вибранасадкой.

Материалы и инструменты

Для изготовления вибромашины потребуется электрический или бензиновый двигатель. Это самая затратная деталь, которую можно приобрести в магазине или, например, использовать привод от стиральных машин, газонокосилок и другого аналогичного оборудования. В том случае, если используется электрический вибродвигатель, то мотор должен работать от бытовой однофазной сети в 220 Вольт. Также потребуется рабочая платформа, которая может быть выполнена из прочного стального листа толщиной не меньше 8 сантиметров. Минимальные размеры рабочей платформы — 80 на 45 сантиметров. Оптимальный вес металлической заготовки должен составлять 60 килограммом и более. Использовать лёгкие рабочие платформы не рекомендуется, так как качество уплотнения грунта при использовании такой техники будет далеким от идеала.

Для изготовления своими руками виброплиты электрической 220 В потребуются также следующие детали:

  • Труба для изготовления ручки.
  • Пластиковые или металлические колеса от тележки.
  • Обрезки труб для колесной оси.
  • Эксцентрик или ременной привод.
  • Мягкие эластичные подушки из резины для ручки.
  • Болты М10 и М12 в зависимости от используемого привода.
  • Два швеллера, которыми вибратор будет крепиться к основанию.

Края плиты следует слегка подогнуть, что предупредит нежелательное заглубление в грунт рабочей платформы. Вручную согнуть толстую стальную заготовку затруднительно. Необходимо отступить от края стальной виброплощадки около 10 сантиметров и сделать болгаркой пятимиллиметровые надрезы, после чего аккуратно молотком, подбивая края, загнуть их приблизительно на 30 градусов. В нарезанных местах стальная заготовка сваривается инвертором, что позволит повысить общую прочность выполненной конструкции.

К виброплите приваривают швеллеры, к которым в последующем будет крепиться используемый электрический или бензиновый привод

Качеству сварки швеллеров следует уделить должное внимание, так как на основание в процессе работы техники будет приходиться повышенная нагрузка. При некачественно выполненном креплении виброплиту просто сорвет со швеллеров, а эксплуатировать такую технику попросту небезопасно. Выполняется крепление двигателя, для чего в швеллерах дрелью делают отверстия и фиксируют привод с помощью болтов M 10 или М12

Выполняется крепление двигателя, для чего в швеллерах дрелью делают отверстия и фиксируют привод с помощью болтов M 10 или М12.

Далее переходят к изготовлению ручки, которая выполняется из стальной трубы. На трубу для погашения вибрации надевают эластичные подушки, которыми также следует заизолировать места соединения ручки и привода виброплиты. Эластичные подушки можно изготовить из поролона, прорезиненных изделий или аналогичных материалов.

Улучшить качество утрамбовки песка и других сыпучих материалов, можно предварительно смачивая поверхность, после чего выполняют ее уплотнение. Можно модернизировать технику, закрепив впереди рабочей панели небольшой пластиковый бак, в котором выполняют отверстия, из которых будет сочиться вода и смачивать поверхность перед ее непосредственным уплотнением.

С помощью такого простейшего вибробункера, изготовить который самостоятельно не составит труда, можно с легкостью уплотнять песок и утрамбовывать грунт на глубину приблизительно в 10 сантиметров. Там же такая техника может использоваться для работы со щебнем и другим мелкофракционным материалом.

Как сделать самому: пошаговая сборка

Рассмотрим процесс, как самому сделать самодельную виброплиту для уплотнения грунта. Порядок действий:

С помощью болгарки вырезается плита (основание). Размер выбирается исходя из собственных представлений, рекомендуется придерживаться среднего значения 60*40 см. По краям делаются надрезы на расстоянии 7 см (спереди) и 5 см (сзади), на глубину около 5 мм. По линии надрезов края отгибают вверх на 25°, чтобы плита не цеплялась за грунт и не вязла. На верхнюю часть плиты привариваются два куска швеллера, усиливающие основание и края. Необходимо следить за тем, чтобы они находились в одной плоскости. С задней стороны в швеллерах сверлятся или прожигаются сварочным электродом отверстия для крепления двигателя. При необходимости предварительно приваривается металлическая площадка с монтажными отверстиями. Установка двигателя производится с использованием резиновых подушек. Устанавливаются проушины для крепления рукоятки. Ротор с эксцентриком изготавливается отдельно и устанавливается на плиту в готовом (собранном) виде. Он представляет собой вал, установленный в ступицы. Одна из них глухая, вторая — проходная. Сквозь нее проходит отрезок вала, на который устанавливается шкив. Необходимо обеспечить соосность шкивов, иначе приводные ремни придется менять каждую смену. Натяжное устройство крепится к раме в удобном для использования месте. Обычно оно устанавливается в середине, между шкивами, в точке максимального провисания ремня

Важно обеспечить размещение всех шкивов и натяжного ролика в одной плоскости. Рекомендуется закрыть вращающийся ротор защитным кожухом, чтобы исключить возможность травм. Устанавливается рукоятка, производится пробный запуск виброплиты, проверяется работоспособность

Устраняются обнаруженные неполадки или изъяны, вносятся необходимые поправки

Устанавливается рукоятка, производится пробный запуск виброплиты, проверяется работоспособность. Устраняются обнаруженные неполадки или изъяны, вносятся необходимые поправки.

Запуск виброплиты в эксплуатацию возможен только после полного устранения всех недостатков. Редко кому удается с первого раза получить ожидаемый результат, но после исправлений обычно установка начинает работать в нужном режиме. Основная настройка заключается в определении оптимальной величины эксцентрика и выборе скоростного режима работы.

Самодельная виброплита, какой бы она ни получилась, обеспечит значительно лучший результат, чем попытки утрамбовать слой засыпки вручную. Все обнаруженные недостатки будут устранены, по мере эксплуатации появятся дополнения или улучшения конструкции. Окончательный результат способен потягаться с промышленными образцами, если не опередить их по эффективности и качеству работы.

Основным преимуществом самодельных устройств является возможность в любой момент исправить или изменить конструкцию, внести дополнительные элементы. С готовыми виброплитами такие действия невозможны, поскольку конструкция подобных технических средств редко позволяет вносить изменения. Качество и скорость трудоемких операций с сыпучими материалами заслуживают усилий и времени, затраченных на создание самодельных установок.

Как собрать виброплиту своими силами

Материалы

  1. Лист стали размером 50х80см и толщиной 8 мм;
  2. Площадочный вибратор и электродвигатель к нему, к примеру ИВ-98Е. Некоторые умельцы мостерять виброплиты с двигателем от стиральной машины
  3. Два куска швеллера длинной до 45см;
  4. Болты М10 и М12 с гайками и шайбами;
  5. Металлические трубы длинной в 1,5 м и диаметром 20-25 мм;
  6. Амортизаторы.

Инструмент

  1. Аппарат для сварки,
  2. молоток,
  3. болгарка с отрезными кругами,
  4. дрель и комплект сверл по металлу к ней,
  5. набор гаечных ключей,
  6. рулетка и маркер.

Пошаговая инструкция по сборке виброплиты

  1. На стальном листе, с двух сторон, выполняют надрезы примерно 5 мм глубиной, этого достаточно, чтобы согнуть лист. Причем от переднего надрез должен отступать на 10 см, а от заднего на 5 см.
  2. Сгибают края листа под углом на 20-30 градусов, а места сгиба заваривают.
  3. Заготовленные швеллера приваривают параллельно согнутым краям. Расстояние от центральной линии листа до швеллеров около 5-10 см.
  4. В центр швеллеров монтируют вибратор, закрепляя его ножки с помощью электродрели и болтов с гайками и шайбами;
  5. Плите крепят амортизационные подушки;
  6. Из трубы формируют п-образную ручку, на краях которой высверливают отверстия под болты;
  7. С помощью металлических уголков через амортизаторы закрепляют ручку к подошве;
  8. Присоединяют кабель электропитания, обеспечивают пускозащиту.

Выполненная таким образом виброплита будет иметь массу около 60кг. Для удобства её транспортировки можно к ней добавить ось с колесиками.

Перед первым запуском конструкции проверьте все её узлы на надежность крепления, отсутствие. повреждений и сколов. Держите её в чистоте, и самодельная виброплита прослужит очень долго.

Если для механизма вы выбрали бензиновый двигатель, то придется почаще чистить свечи, проверять уровень масла, менять фильтры.

Первый раз масло следует поменять уже через 25 часов работы, после можно через 80-100часов. Масло заливать лучше при нагретом, но выключенном двигателе.

Сделав виброплиту своими руками можно сэкономить до 10 000рублей.

Уплотнение грунта, слоя засыпки или бетонной отливки во время выполнения строительных работ требует участия специальной техники. В частном строительстве нередко возникают проблемы, связанные с деформациями или оседанием фундамента.

Причиной этих событий является некачественное уплотнение слоя песчаной засыпки. По технологии, плотность должна соответствовать состоянию давно использующейся проселочной дороги. Проверка качества трамбовки обычно производится путем хождения по уплотненному участку — если следов от обуви не остается, работа выполнена на должном уровне.

Трамбовка грунта требуется не только на ответственных участках. Обычная укладка плитки на садовых дорожках требует создания слоя песчаной подушки, который также требует максимальной степени уплотнения, иначе покрытие начнет проваливаться и разъезжаться. Вручную высокого качества работ добиться невозможно, и на помощь приходит виброплита.

Для домашнего использования приобрести готовое устройство не каждому под силу, так как самый дешевый образец обойдется в 20 тыс. рублей. Люди, способные управляться со слесарным инструментом и сварочным инвертором, предпочитают самостоятельное изготовление виброплит, которое экономит бюджет и приносит нужный результат.

Портативный, клеящийся мини резонансный вибро-динамик «Х-Sticker».

Sign In. TV is saving time by looking for the best cats videos at YouTube for you! For example, you can watch funny cats , cat training and grooming tutorials in HD, veterinary advises, pet care instructions , cats talents videos any many other great clips. Use A-Z breed index to easily locate new video clips with cats that interest you most. Our pets video collections contain millions of cat videos as they are powered by YouTube API and update automatically several times a day.

Взяв в руки вибродинамик, понимаешь, что пакет весил много не просто .. устраивать многочисленные розыгрыши со своими и даже с.

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.

Заготовка деталей для крепления вала. Заготавливаются два куска угольника длиной по 10 см. и два кожуха ступиц на металлических пластинах. В эти кожухи ступиц потом впрессуем подшипники.
Сборка виброузла. Из заготовленных деталей собираем виброузел, в котором зафиксированы подшипники с продетым в них валом. С торца на вал крепится шкив.
Изготовление рамы и площадки для крепления мотора. Из профильной трубы сваривается рама с внешним периметром 40×60 см. Из стального листа толщиной 8 мм нарезается пластина 40×50 см.
Сборка петель. Напротив приваренных к пластине колец, к раме привариваем ответные кольца, так, чтобы их расположение полностью совпало.
Сборка всего узла. Подготовленную раму и поворотную пластину соединяем шпилькой через петли. Учитывая то, что конструкция будет вибрировать, шпильку вставляем через резиновые втулки.
Регулировка ремня. Для того чтобы задать подходящую степень натяжки ремня, с обеих сторон пластины, через шайбы, на вертикальную шпильку накручиваются гайки.
Монтаж стоек под раму. С каждого угла рамы приваривается по опоре длиной 10 см. Из листовой стали толщиной 8 мм вырезаются ответные опоры, которые будут крепиться к подошве виброплиты. Соединение опор будет выполняться через резиновые эластичные подушки.
Сборка амортизирующих опор. Заготовленные опоры и ответные планки, через резиновые подушки, стягиваются болтами.
Установка двигателя и примерка виброузла.
Подготовка плиты под подошву. Лист стали толщиной 10 мм размечаем так, чтобы получился прямоугольник 40×120 см.
Обрезка углов. По углам подготовленной плиты отмеряем по 50 мм с каждого края и соединяем метки диагональной линией, чтобы получился треугольник с прямым углом.
Загиб переднего и заднего края плиты. От переднего и заднего края отмеряется 100 мм, и на этом расстоянии чертится линия, параллельная краю пластины.
Сборка всех элементов. Собранная ранее конструкция, включая крепёжные кронштейны и моторную раму, прихватывается на подошву сваркой. Заодно провариваются линии сгиба по переднему и заднему краю сгиба подошвы.
Сборка и монтаж рукояти. В задней части подошвы привариваются петли, к которым крепится рукоять, сваренная в форме буквы «П» из профильной трубы.
Подключение и пробный запуск. Силовой кабель, через УЗО, подсоединяется к двигателю. Вибромашина включается в сеть и выполняется пробный запуск.

Как собрать виброплиту своими силами

Материалы

  1. Лист стали размером 50х80см и толщиной 8 мм;
  2. Площадочный вибратор и электродвигатель к нему, к примеру ИВ-98Е. Некоторые умельцы мостерять виброплиты с двигателем от стиральной машины
  3. Два куска швеллера длинной до 45см;
  4. Болты М10 и М12 с гайками и шайбами;
  5. Металлические трубы длинной в 1,5 м и диаметром 20-25 мм;
  6. Амортизаторы.

Инструмент

  1. Аппарат для сварки,
  2. молоток,
  3. болгарка с отрезными кругами,
  4. дрель и комплект сверл по металлу к ней,
  5. набор гаечных ключей,
  6. рулетка и маркер.

Пошаговая инструкция по сборке виброплиты

  1. На стальном листе, с двух сторон, выполняют надрезы примерно 5 мм глубиной, этого достаточно, чтобы согнуть лист. Причем от переднего надрез должен отступать на 10 см, а от заднего на 5 см.
  2. Сгибают края листа под углом на 20-30 градусов, а места сгиба заваривают.
  3. Заготовленные швеллера приваривают параллельно согнутым краям. Расстояние от центральной линии листа до швеллеров около 5-10 см.
  4. В центр швеллеров монтируют вибратор, закрепляя его ножки с помощью электродрели и болтов с гайками и шайбами;
  5. Плите крепят амортизационные подушки;
  6. Из трубы формируют п-образную ручку, на краях которой высверливают отверстия под болты;
  7. С помощью металлических уголков через амортизаторы закрепляют ручку к подошве;
  8. Присоединяют кабель электропитания, обеспечивают пускозащиту.

Выполненная таким образом виброплита будет иметь массу около 60кг. Для удобства её транспортировки можно к ней добавить ось с колесиками.

Перед первым запуском конструкции проверьте все её узлы на надежность крепления, отсутствие. повреждений и сколов. Держите её в чистоте, и самодельная виброплита прослужит очень долго.

Если для механизма вы выбрали бензиновый двигатель, то придется почаще чистить свечи, проверять уровень масла, менять фильтры.

Первый раз масло следует поменять уже через 25 часов работы, после можно через 80-100часов. Масло заливать лучше при нагретом, но выключенном двигателе.

Сделав виброплиту своими руками можно сэкономить до 10 000рублей.

Источник

Виброрейка своими руками

Один из вариантов самодельной виброрейки

Рассмотрим также, как собирается виброрейка для бетона своими руками, используемая для разглаживания и уплотнения смеси. Ее конструкция не сложнее вибробулавы для дрели — понадобится фактически то же оборудование. Материалы и детали несколько другие.

Материалы и детали для самодельной виброрейки

  1. Прокат (уголок, швеллер, полу тавр) для реек и рамы. Если есть возможность вести сварку в среде инертного газа (аргона), желательно выбрать алюминий, конструкция получится легче. Правда можно алюминиевые детали собрать с помощью винтов, болтов и гаек.
  2. Болванки для изготовления дебалансов и корпусов подшипников.
  3. Листовая сталь для крышек корпусов подшипников.
  4. Электромотор, желательно с выходом вала с обеих сторон корпуса. Если такого найти не удалось, то можно либо удлинить вал с другой стороны, либо сделать вибровозбудитель с одним дебалансом. Но он будет несколько менее надежен..
  5. Подшипники с диаметром внутренней обоймы, равным диаметру вала электромотора.
  6. Труба для изготовления ручек.
  7. Жесть для изготовления кожухов.
  8. Крепеж.
  9. Провода и пусковая арматура для подключения электродвигателя.

Для нашей конструкции выбираем тоже простейший дебалансовый вибровозбудитель.

Сборка конструкции

Перечислим основные этапы работ:

  • Собираем раму. Она представляет собой непосредственно виброрейку (на которой будет крепиться вибровозбудитель), и выравнивающую рейку, соединенные собой несколькими перемычками (как лесенка).
  • Закрепляем электродвигатель на рейке с помощью кронштейнов и болтов.

Дальше нам необходимо на вал двигателя установить дебалансы. Можно было бы их прямо закрепить на вал двигателя, но мы установим дополнительные опорные подшипники.

Это связано с тем, что подшипники двигателя смонтированы непосредственно в его крышке из алюминиевого сплава. Из-за нагрузок при вращении дебаланса, быстро разобьются гнезда, и может разрушиться сама крышка — алюминий довольно хрупкий.

  • Изготавливаем (вытачиваем) корпуса для подшипников и крышки для них. Для большей надежности предусматриваем и установку манжет (сальников).
  • Устанавливаем подшипники в корпуса. Перед этим обязательно смазываем их.
  • Насаживаем подшипники на вал двигателя.
  • Теперь монтируем корпуса на раму. Это делаем после установки подшипников на вал по той причине, что проще определить точную позицию относительно вала. Для крепления также используем кронштейны.
  • Устанавливаем манжеты и крышки корпусов на места. Крепить их можно винтами. Для герметичности под крышки ставим прокладки хотя бы из картона.
  • Изготавливаем дебалансы. Они представляют собой маховик, у которого кроме ступицы остается только один сектор примерно в девяносто градусов. Особой точности не нужно, так как его главная задача раскачать конструкцию а не плавность работы. Поэтому, можно выточенный или готовый маховик обрезать газовым резаком, и обработать на наждаке.

Так выглядит дебаланс

  • Ставим дебалансы на места. Посадка должна быть очень плотной. Недостаточно только шпонки, дополнительно крепим болтом с шайбой вкрученным в отверстие по оси вала. Причем, с резьбой, направление которой не позволяет вывернуться винту при вращении вала. Также предусматриваем фиксацию от саморазвинчивания в виде дополнительно шплинта или стопора.
  • Изготавливаем ручки, которыми будем перемещать виброрейку. Их обязательно надежно зафиксировать, поэтому предусматриваем подкосы.
  • Из жести делаем кожуха, ограждающие вращающиеся вал и дебалансы. Это необходимо для безопасности. Желательно сделать их легкосъемными.
  • На рукояти устанавливаем выключатель для пуска электромотора.
  • Монтируем электропровод. Можно проложить его внутри труб рукоятей.
  • Испытываем механизм.
  • Если все работает, окрашиваем конструкцию.

Кстати, вместо самостоятельно изготовленного вибровозбудителя можно использовать покупной. Это не только значительно упростит сбоку, но и сделает виброрейку более производительной.

https://youtube.com/watch?v=LjJDoZzp8dw

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

  • Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
  • Эксцентрик (если предусмотрена такая конструкция).
  • Крепежные болты с гайками.
  • Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
  • Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
  • Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

  • Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
  • После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

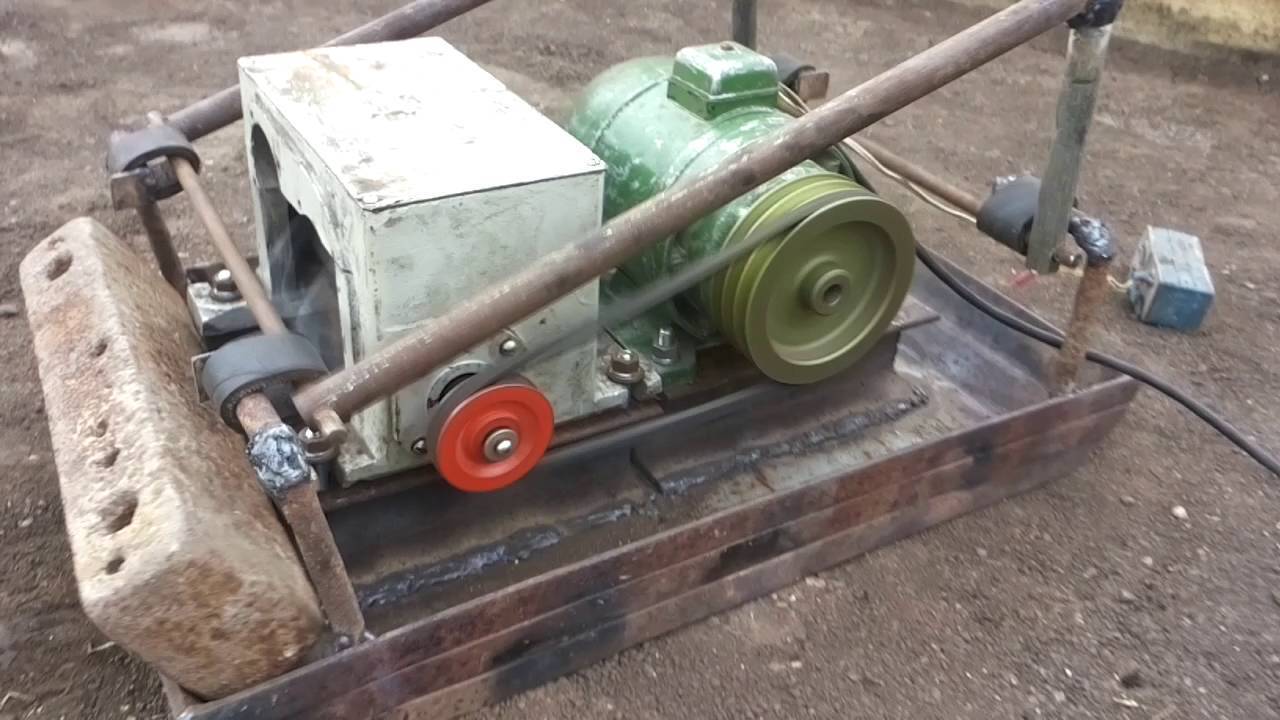

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.
