Отрезной станок из болгарки как сделать самому

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Изготовление станка своими руками

Перед тем как приступать непосредственно к изготовлению станка следует подобрать используемые компоненты и чертежи отрезного станка своими руками из болгарки. Простейшие варианты подразумевают наличие у них следующих элементов конструкции:

Маятник.
Станину.
Крепление под болгарку.

К выполненной плите крепят кронштейн, на который шарнирами монтируют маятниковую плиту.

Для фиксации обрабатываемой заготовки на платформе трубореза крепят один или два упора, что позволит обеспечить неподвижность пиломатериалов и металлических изделий при их разрезании отрезным кругом. Отдельные модели торцовочных станков подразумевают наличие поворотного приспособления с транспортиром, с помощью которого отрезной диск может поворачиваться на любой угол, что позволяет осуществлять сложную обработку деталей.

. Наличие такого пропила позволит существенно упростить работу с инструментом, исключая повреждение агрегата при неаккуратном обращении с маятниковым креплением болгарки.

В дальнейшем имеется возможность модернизации изготовленной своими руками торцовки из болгарки, в том числе и с заменой используемой болгарки или установкой дополнительных креплений для обрабатываемых заготовок. Последние позволяют осуществлять максимально точную обработку, в том числе изготовление одинаковых по своим размерам деревянных или металлических изделий.

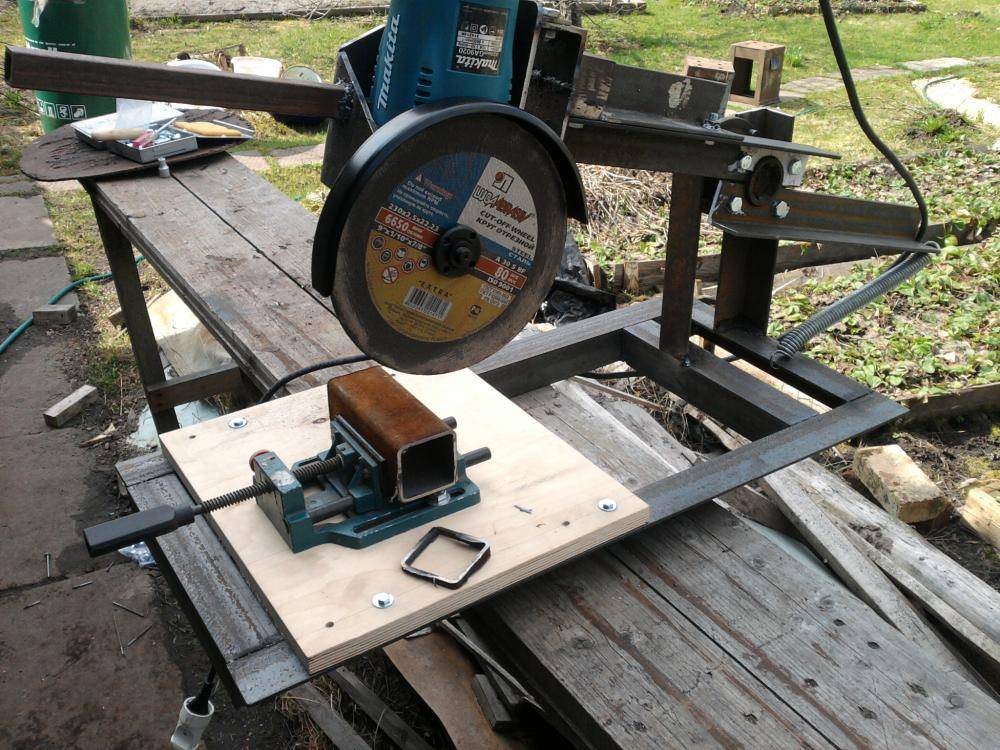

. Проще всего такой агрегат выполнить из УШМ, которая крепится к маятнику и станине из металлического уголка. С помощью такого простейшего оборудования можно обрабатывать древесину, разрезать пиломатериалы или работать с различными металлическими заготовками.

Originally posted 2018-07-04 08:11:23.

Кулинария

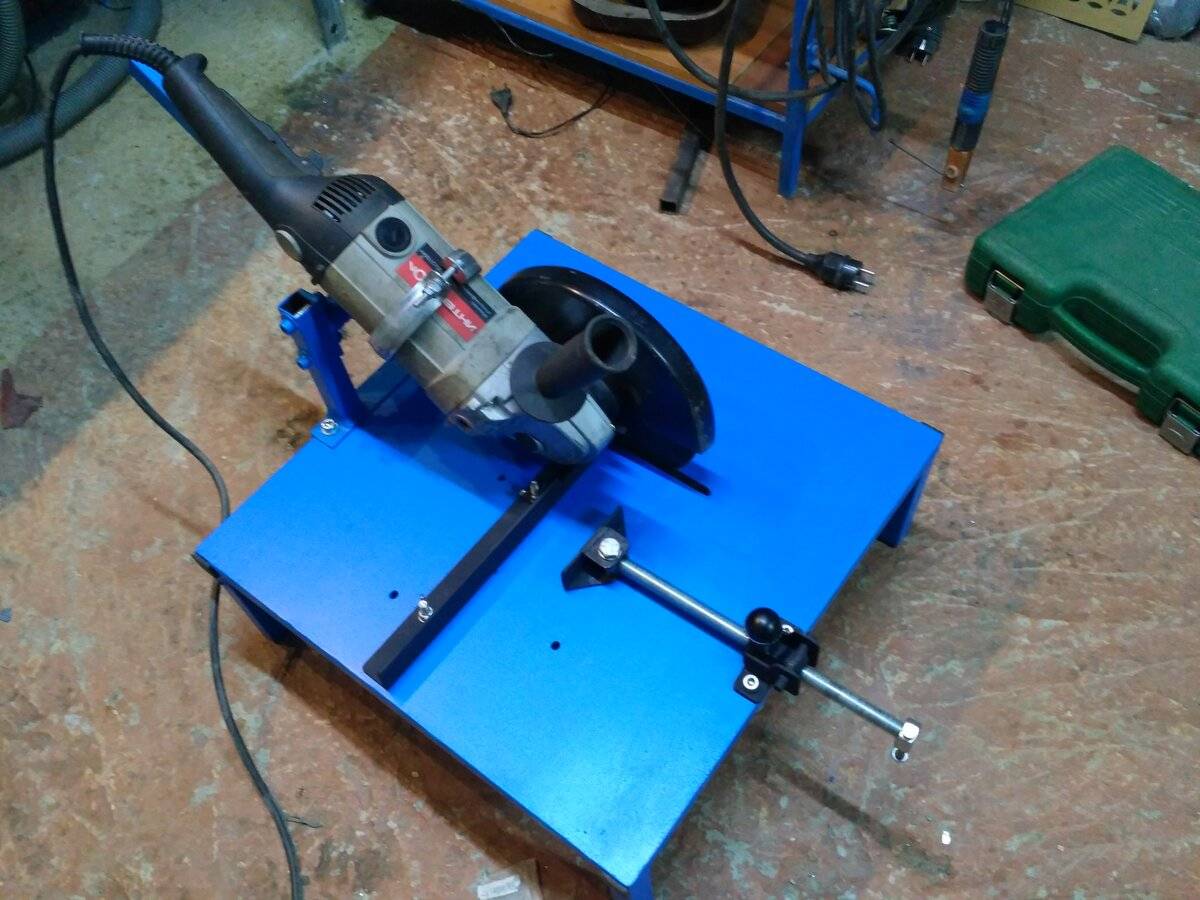

Конструкция отрезных станков

При проектировании самодельного отрезного станка из болгарки следует учесть следующие факторы:

Станина, или основание, должна быть достаточно прочной, устойчивой, тяжелой. Для надежности она должна иметь крепление к верстаку или столу.
Отрезное оборудование должно располагаться строго перпендикулярно к основанию.

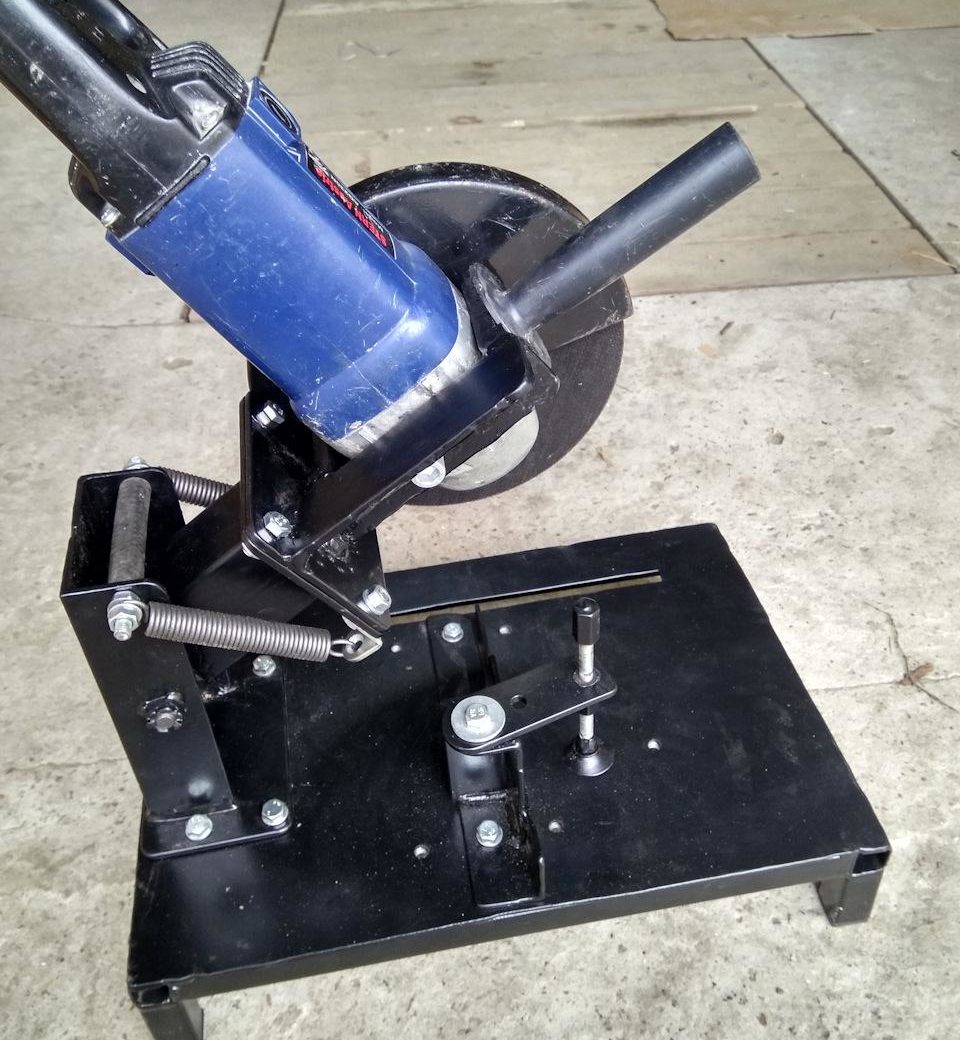

Механизм подачи отрезного круга оборудуется возвратной пружиной или противовесом для исключения повреждения абразивного диска.

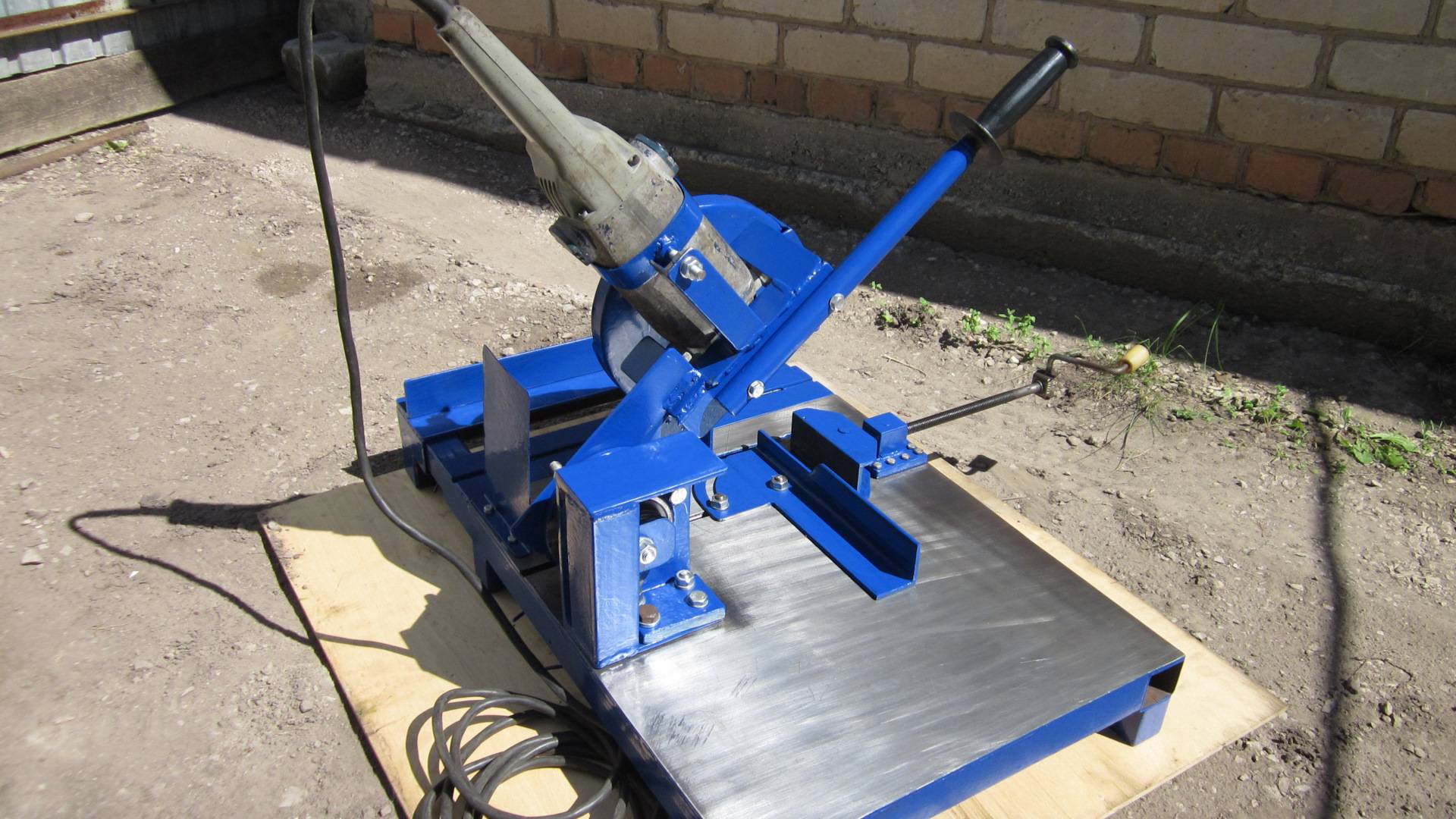

Для удобства и безопасности проведения работ конструкция оснащается ручкой. Наилучшим вариантом будет, если болгарку можно будет опускать за штатную рукоятку.
Защитный кожух предупреждает попадание искр в работника.
Зажимающее устройство. Закрепление заготовки — необходимое требование для получения качественного среза.
Если планируется нарезание большого количества одинаковых по размеру заготовок, то можно конструкцию оснастить перемещаемым упором.
Пусковое устройство или аварийное отключение. Постоянное включение болгарки стандартным выключателем неудобно. А специализированные пусковые устройства имеют внутреннюю защиту.

https://youtube.com/watch?v=UFpkbjDo4Q8

А о чем, собственно, речь?

Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).

Мотор или УШМ?

Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию

Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин. (смотря по модели), а затем – вынужденный техпростой для остывания инструмента

Но для эпизодического использования УШМ имеет ряд преимуществ:

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:

Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
Базовый инструмент остается пригодным для ручной работы вне станка.
Электропитание – однофазное 220 В из бытовой розетки.
Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.

В целом, если вы занимаетесь сборкой металлоконструкций на месте и располагаете автотранспортом, или торгуете металлопрокатом (либо древесным длинномером) с порезкой в размер от заказчика, то вам нужно делать станок с отдельным приводом. Если же торцовка и порезка точно под углом для вас не каждодневная необходимость, то лучшей будет отрезная станина для болгарки.

О регулировании оборотов

А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.

О названии

УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

механические;
электрические.

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Преимущества использования стойки

В настоящее время углошлифовальные машинки имеются почти в каждом доме. С их помощью домашние мастера шлифуют заготовки, избавляются от ржавчины, отрезают металлические и пластиковые детали. Для большинства выполняемых операций особая точность не нужна. Однако, при желании сделать точный рез, выдерживая заданный угол, нужно крепче удерживать электроинструмент в руках. Приходится вести диск по нарисованной линии, не отклоняясь в сторону. Очень точное отрезание бывает выполнить трудно, инструмент вырывается из рук.

Самодельный отрезной станок из болгарки может оказаться подходящим решением при необходимости выполнять ответственную и сложную работу. Он обеспечит:

Перпендикулярность реза относительно продольной оси длинномерной заготовки, например, катаного уголка или профильной трубы.
Надежную фиксацию детали на рабочем столе станка.
Пиление под заданным углом при наличии транспортира и устройства фиксации упоров для деталей.
Защиту рук и тела пользователя при разрыве дискового инструмента.
Повышение производительности труда. Достаточно установить специальные упоры, и тогда нетрудно напилить детали заданного размера.
Удобство в работе – инструмент не вырывается из рук, его надежно удерживает коромысло, укрепленное на стойке.

Внимание! Углошлифовальные машинки выпускают для использования дисков разного диаметра. Изготовить станок на все типоразмеры довольно сложно

Для небольших болгарок нет смысла делать мощное и крупное приспособление. Нужно делать соразмерные установки.

О ТБ

Работа на самодельных отрезных станках

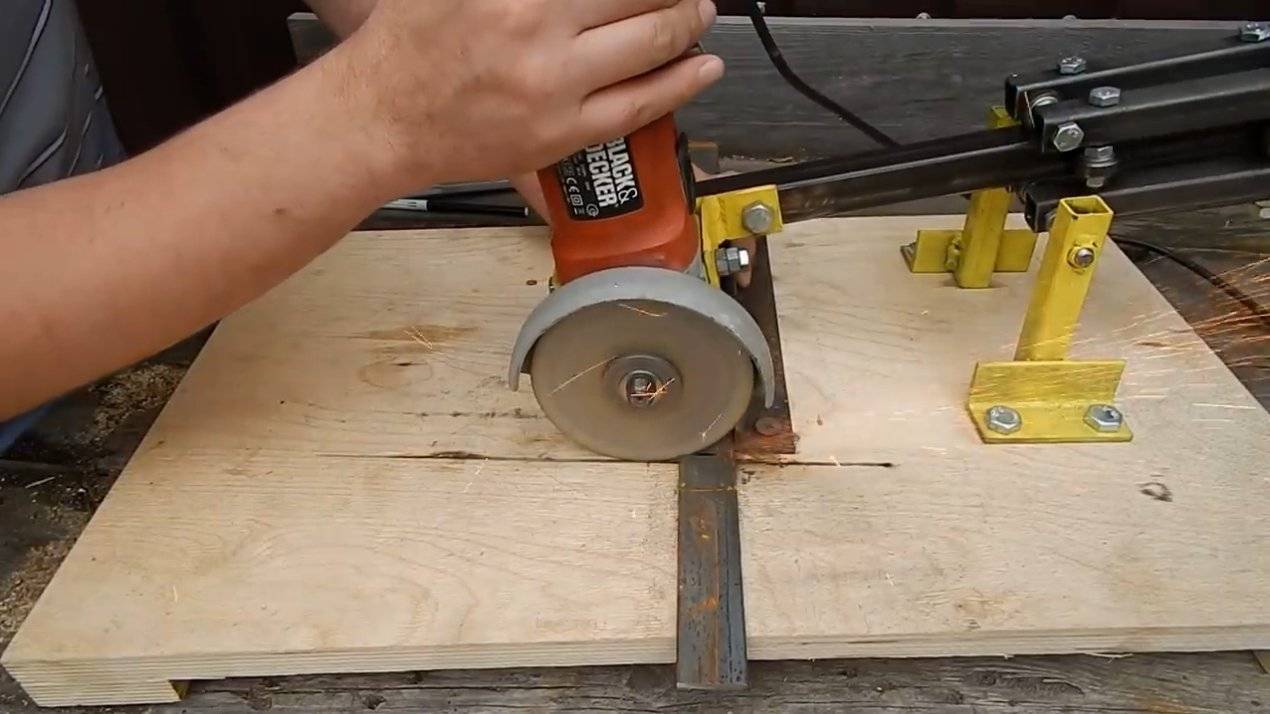

Рис. выше не просто заставочный. Там показано, как не надо работать на отрезном станке, чтобы самому не травмироваться, не попортить материал и не угробить невзначай свою же самоделку. Ну, тут понятно: руки должны быть защищены от опилок (как и глаза, и все тело), и пользоваться данным оборудованием без защитного кожуха(ов) нельзя.

Теперь посмотрим на след. рис.:

Небезопасная конструкция самодельного отрезного станка

Вроде бы все путем, даже лицевой щиток вместо защитных очков. Что, безусловно, надежнее. А что не так? Приглядитесь. По сути, не по пунктам из толстых томов нормативных документов. Что ж, кто не увидел – вот: станок из болгарки. Стало быть, качалка не уравновешена. Но вместо обязательной в таком исполнении отбойной пружины (см. далее) – эластичное звено (стяжка для вело/мото багажника вроде). Ненадежно, вероятность порыва наиболее высока как раз в аварийной ситуации, а делать глубокий рез трудно, упрямая резинка так рвет рукоять из руки.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
Получение качественного и ровного реза, что делает устройство совершенным
Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Старая ручная дрель — что можно из нее сделать своими руками

Лазерный уровень своими руками процесс изготовления

Ножи из напильника делаем в домашних условиях

Дровокол своими руками: инструкция по изготовлению самодельного помощника

Станина для резки листовой стали

Станки для болгарок, которыми можно резать листовой материал из стали, намного сложнее, чем обычные маятниковые. Основная сложность здесь заключается в том, что лист металла имеет определенные линейные размеры и на протяжении всей линии нужно соблюсти ровность резания. Другой сложностью здесь можно считать эффект нагрева области реза, при котором металл расширяется и зажимает диск УШМ в канале, что чревато заклиниванием и разрывом инструмента со всеми вытекающими последствиями. Основные части такого станка:

Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Правила безопасности при работе с самодельным станком

Так как УШМ при резке металла образует много иск, необходимо следить за тем, чтобы вблизи не было легковоспламеняемых материалов. Сторона, куда будет направлено искрообразование, должна быть ограждена стойким листовым металлом.

При работе на самодельном станке обязательным условием является установка защиты, так как части диска могут отлетать в любые стороны. Также эта защитная часть останавливает круговые искры диска.

При изготовлении станка необходимо учитывать то, что искры должны лететь от человека, а не на него, то есть необходимо закрепить УШМ правильной стороной

Но даже в этом случае, важно надеть защитную одежду, очки, перчатки

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

разделение металлопрофиля на отрезки необходимой длины;
раскрой листового металла;
получение большого количества однотипных заготовок в короткие сроки;
резка керамической плитки;
разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Изготовление цепной пилы из болгарки

Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.

Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.

Порядок работ:

Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
Вкручиваются две шпильки с гайками для закрепления шины.
Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.

Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.

Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.

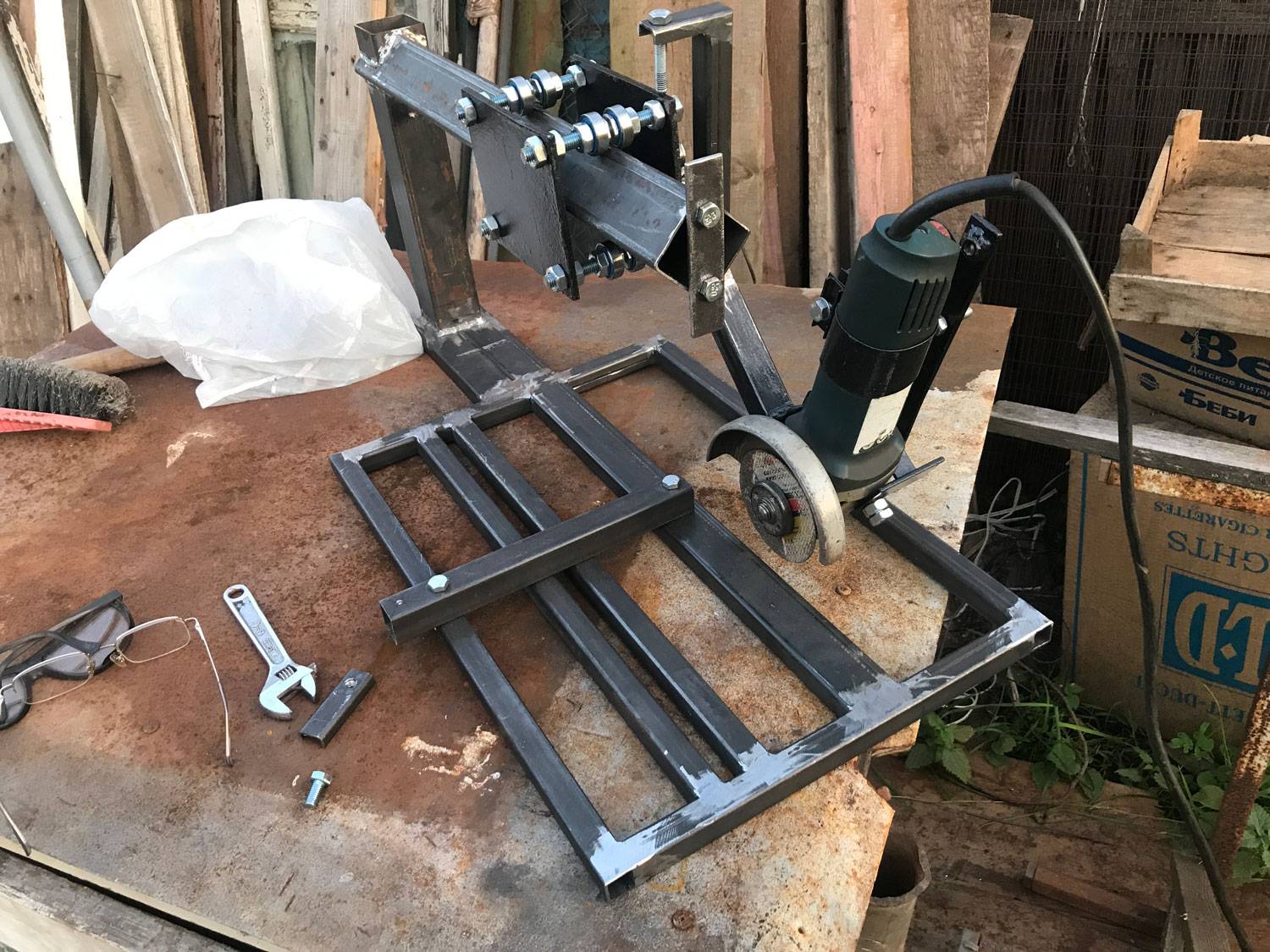

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
Узлы в сборе закрепляют на оси двух сторон.
Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.
