Вибраторы для бетона своими руками: чертежи как сделать из дрели или перфоратора

Что такое виброрейка

Виброрейка представляет собой жесткую конструкцию, состоящую из стальной рейки с ручкой, в которой имеется двигатель с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение бетонного раствора, а сама рейка создает гладкую поверхность.

Виды виброреек

Виброрейка для бетона является популярным строительным инструментом для выполнения стяжки. Профессиональные виброрейки подразделяются на несколько видов.

Плавающая

При помощи направляющих выравнивается верхний слой покрытия из бетона.

Мощность двигателя уплотняет раствор бетона глубиной 15 сантиметров.

Телескопическая

Такие устройства имеют раздвижные рейки, что позволяет выровнять большую площадь одновременно.

Перед началом работы рейки закрепляются на необходимое расстояние, что упрощает работу.

Секционная

Имеют большой захват, что идеально подходит при промышленном строительстве. Имеют разборную конструкцию, чем удобны при перевозке с объекта на объект. Оснащены мощным двигателем.

Алюминиевая

Виброрейка этого типа создана для обработки только что уложенного бетона. Предназначены для частного строительства. Благодаря легкости удобны в управлении.

По типу двигателя различают бензиновые и электрические виброрейки.

Как было отмечено выше, виброрейка бензиновая мощнее, а соответственно и дороже. Электрические виброрейки же обладают меньшей мощностью, но именно их рекомендуют использовать в закрытых помещениях.

Бензиновые двигатели при работе испаряют вредные вещества, что значительно ощущается в замкнутых пространствах.

Примеры хороших виброреек

Для профессионального использования прекрасно подойдет испанская виброрейка ENAR.

Особенностями этого инструмента являются:

•  легкость в использовании;
•  уплотняет бетон глубиной от 15 сантиметров;
•  не утопает в бетонном покрытии;
•  длина профиля достигает 4 метров;
•  идеален для работы по свежеуложенному бетону.

Ценовой разбег на виброрейку с бензиновым двигателем Honda, мощностью 0,7 л.с., начинается от 44000 и до 51000 рублей. Вес зависит от выбранной модели и варьируется от 15 до 25 кг.

Покупая виброрейку помните, что она должна отвечать полностью Вашим требованиям, подходить под Ваш строительный объект.

Принцип работы прибора

Когда фундамент здания либо строения заливается бетонным раствором (особенно недостаточно влажным), состав неизбежно насыщается воздухом. В высохшем бетоне эти воздушные прослойки (их объём иногда достигает до 50% от общей залитой площади) создают пустоты, которые снижают показатели прочности и устойчивости всего здания.

Чтобы убрать воздушные пузыри из залитого основания и уплотнить входящую в состав раствора щебёнку, проводят «штыкование» поверхности бетона с помощью шуровок или кусков арматуры. Применяется также метод прессования для послойной заливки.

Однако самым действенным методом остаётся вибрирование, благодаря которому достигается высокое качество и плотность стройматериала. Принцип работы электрического прибора состоит в создании вращающимся эксцентриком колебаний.

Механические малоамплитудные движения приводят к нарушению адгезии между молекулами раствора. После проработки глубинным вибратором бетон становится:

• однородным;
• текучим;
• морозоустойчивым;
• водонепроницаемым;
• пластичным;
• густым.

При этом использование вибратора способствует:

• повышению качества сцепления бетона с арматурными стержнями;
• снижению риска возникновения коррозии на железных элементах;
• придания дополнительной прочности возводимых сооружений.

Конструкция виброплит

Основной частью и рабочей поверхностью является сама основная плита. Дальнейшая конструкция выстраивается именно по рабочей плите. Вибровозбудитель приводит плиту в действие. Состоит он из одного или нескольких валов и цилиндрического корпуса. В одновальных конструкциях предусмотрено движение машины только в одном направлении. Двухвальные являются реверсивными. Также к плите крепится моторная рама, на которую устанавливается двигатель. Если машина предназначена для трамбовки асфальта, то конструкция будет дополнена баком с водой.

В большинстве моделей управление выполняются вручную, то есть конструкция предполагает наличие ручки. Чтобы работа была безопасной, а вибрация в руки оператора — безопасной, на ручке обязательна должна быть виброзащитная накладка. Машины без ручки управляются дистанционно.

Виброплита устроена максимально просто и требует должно ухода, потому что работа в экстремальных и сложных условиях может быстро вывести агрегат из строя.

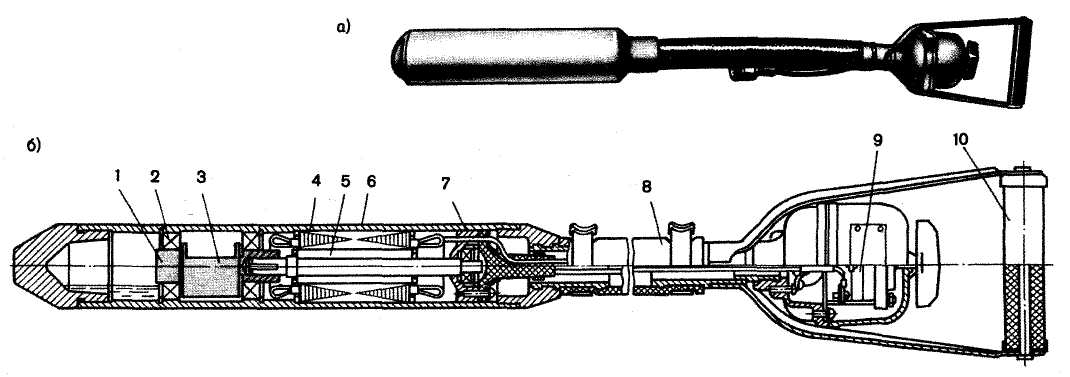

Устройство глубинного вибратора для бетона

Конструкция одного из часто используемых глубинных вибраторов достаточно проста — двигатель, создающий вращение (чаще всего электрический), гибкий вал, передающий движение на рабочую часть, и сам наконечник (вибробулава). На валу наконечника находится эксцентрик. Передающееся через гибкий переходник вращение поступает на вал булавы. Эксцентрик наконечника при вращении создаёт биение, которое и превращается в рабочие вибрации корпуса булавы.

Нужно аккуратно подходить к выбору булав большого диаметра. Соединение наконечника с гибким передающим валом осуществляется при помощи резьбы. Тяжёлые наконечники при небрежном креплении регулярно срывают эту резьбу, что приводит к необходимости замены булавы и передающего гибкого вала.

Высокочастотные глубинные вибраторы бывают изготовлены немного по-другому. Электрический двигатель встроен прямо в наконечник и оборудован эксцентриками. Электропитание подаётся по гибкому шлангу с электронного преобразователя, его параметры 42 В и 200 Гц. Преобразователь запитывается от обычной электросети 220 В. Ресурс преобразователя очень высок, поскольку он полностью электронный, без движущихся частей. В гибком шланге находится только проводка, соответственно, исключается износ и повреждения передающего вала. Вибратор такого вида обладают высокой безопасностью для оператора, а также длительным ресурсом работы, отличной производительностью.

Правильный выбор глубинного вибратора для бетона определит в дальнейшем удобство работы, скорость выполнения заливки, качество полученных конструкций. Поэтому к выбору прибора следует отнестись ответственно и с повышенной требовательностью.

Вибратор на базе дрели

Вибратор для бетона своими руками на основе дрели выполняется в несколько этапов. Чтобы начать изготовление самодельного вибратора, необходимо подготовить определенный набор инструментов и материалов:

• дрель;
• аппарат для сварочных работ;
• специальное сверло для работ по металлу;
• ножовка;
• труба из стали;
• стержень прямоугольной формы;
• подшипники;
• резиновая либо пластиковая трубка;
• кожух для защиты сопла;
• втулка;
• трос от спидометра.

В качестве движущего механизма для приспособления можно применить любую дрель, которая имеется практически у каждого мужчины.

Изначально стоит подготовить трубу из стали, длина которой будет около 50 сантиметров. Данная труба будет применяться в качестве сопла. Ввиду того, что бетонный раствор весьма агрессивен в плане воздействия на различные материалы, стоит использовать для трубы только нержавеющую сталь.

Для создания внутренней части вибратора, рекомендуется взять довольно крепкий стержень прямоугольной формы, важно чтобы его диаметр был около 1,5 сантиметра. На данный стержень будет поступать вращательное воздействие от дрели. Также нужно будет приварить небольшую стальную трубу к стержню

За счет данной конструкции все будет двигаться в поперечном направлении. Это движение и будет создавать вибрационное воздействие

Также нужно будет приварить небольшую стальную трубу к стержню. За счет данной конструкции все будет двигаться в поперечном направлении. Это движение и будет создавать вибрационное воздействие.

Когда внутренняя часть окончена, ее необходимо закрепить внутри стальной трубы

Выполняется крепеж за счет подшипников, важно, чтобы данная деталь могла свободно двигаться. Ввиду, того что на подшипники будет оказываться большая нагрузка, рекомендуется приобретать материал высокого качества. На конце стержня необходимо сделать отверстие пи помощи сверла

К данному отверстию будет фиксироваться провод. Необходимо как можно более надежно защитить подшипники от попадания внутрь аппарата различной грязи. От уровня защиты будет зависеть, то, как долго вы сможете пользоваться вибратором

На конце стержня необходимо сделать отверстие пи помощи сверла. К данному отверстию будет фиксироваться провод. Необходимо как можно более надежно защитить подшипники от попадания внутрь аппарата различной грязи. От уровня защиты будет зависеть, то, как долго вы сможете пользоваться вибратором.

Дальнейший процесс подразумевает выполнение небольшого обрезания трубки. Данный стержень будет выступать в роли носовой части оборудования для работы с бетоном. Далее подбирается качественная втулка, которая крепится на одном из концов вибратора. Подобная втулка необходима для изоляции вращательной детали приспособления.

Трубка для эксцентрического вала.

Следующим этапом будет изготовка эксцентрического вала из резиновой трубки

Важно, чтобы трубка могла принимать свободное положение. Данный вал отвечает за соединение дрели с соплом. Что способствует созданию вибрационного движения

Если вам покажется, что изготовить данный вал очень сложно, то его можно заменить на трос от спидометра

Что способствует созданию вибрационного движения. Если вам покажется, что изготовить данный вал очень сложно, то его можно заменить на трос от спидометра.

На вал либо трос спидометра устанавливают трубку, однако важно, чтобы длина свободных концов равнялась 4,5 сантиметрам. Во время движения стержня создается вибрация, а за счет этого вибраторы для бетона могут работать. С одного конца, стержень устанавливают на втулку, а другим концом устанавливают в сердечник с отверстием

Происходит их соединение. После данной операции устанавливается втулка для защиты места соединения

С одного конца, стержень устанавливают на втулку, а другим концом устанавливают в сердечник с отверстием. Происходит их соединение. После данной операции устанавливается втулка для защиты места соединения.

Последний этап заключается в надевании шланга на втулку, который фиксируют при помощи хомута, а сопло защищается специальным кожухом. На этом процесс изготовление оборудования завершен, можно приступить к его применению. Готовая самодельная конструкция может применяться лишь только после выполнения всех монтажных работ и лишь по ее непосредственному назначению.

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
5. Второй конец троса следует закрепить в патроне электродрели
6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

https://youtube.com/watch?v=pRMMsj_cGxI

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

Ориентируясь на данную схему изготовления вибратора, немаловажно отметить, что применять такое устройство можно не только на дрели, но и на перфораторе, работая в режиме сверления. При этом понадобится выполнить небольшую доработку — приварить к концу стального троса хвостовик от бура

https://youtube.com/watch?v=eCcqpBOuPNc%3F

Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

Сборка на основе перфоратора

Для создания самодельного вибратора для бетона на базе ударной машины, обеспечивающей вращение инструмента, в качестве насадки используют металлический стержень любого шарнира. Такой кустарный механизм удобно применять, когда нужно пройти толщу бетонной массы, образующей вертикальную конструкцию, например, свайный фундамент.

Желательно использовать перфоратор, мощность которого не меньше 1500 Вт, в противном случае он будет постоянно перегреваться

Важно не ошибиться с длиной стержня: она должна быть такой, чтобы насадка упиралась в днище опалубки, куда залит бетонный раствор. Одна сторона насадки обрабатывается под хвостовик, который будет зафиксирован в патроне инструмента. К другой стороне приваривают металлическую пластину диаметром 50−60 мм

К другой стороне приваривают металлическую пластину диаметром 50−60 мм.

Такая конструкционная особенность устройства гарантирует одновременное действие вибрационного колебания насадки с ударным моментом на саму опалубку, при этом вспомогательная конструкция для заливки бетона остается невредимой.

Вибрирующие стенки опалубки существенно увеличивают эффективность удаления воздушной массы из раствора. Неоспоримым достоинством вибратора для бетона из перфоратора является и то, что им можно воздействовать на элементы опалубки снаружи, когда строительные работы выполняются в ударном режиме.

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

1. Монтажа ограждающих конструкций.
2. Изготовления столбчатого фундамента.
3. Высадки растительных культур.
4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

1. Навесными.
2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Что надо знать перед проведением работ самодельным вибратором

Для дома вовсе не обязательно покупать заводской инструмент, стоимость которого составляет не менее 3-4 тысяч рублей. Намного рациональнее сделать насадку на перфоратор или дрель самостоятельно, воспользовавшись для этого подручными средствами. Однако после изготовления надо учитывать такие факторы:

1. Устройство относится к категории самодельных, поэтому о надежности не может быть речи, а отсюда исходит, что и безопасность таковых устройств не соответствует стандартам
2. Работы проводить только и исключительно в защитном обмундировании
3. Не перегружать инструмент, так как рассмотренные насадки не предназначены для применения с дрелью и шуруповертом по инструкции, поэтому любые перегрузки могут стать причиной выхода из строя электромотора и прочих составных частей
4. Применять инструмент только в личных целях, и не использовать на производстве, так как он может стать причиной серьезных последствий

Из материала видно, что сделать вибратор из дрели и перфоратора совсем не трудно, и для этого имеется много вариантов. Эти варианты помогут всем и каждому, кто задается вопросом, как можно сделать насадку для уплотнения бетона в домашних условиях. Если сравнить самодельное устройство, затраты на которое не превышают 50 рублей (за электричество при сварочных работах), с китайскими заводскими вибраторами по 3-4 тысячи рублей, то работают модели своими руками даже намного эффективней.

Публикации по теме

Как болгарку использовать для изготовления циркулярки

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Дровокол своими руками: инструкция по изготовлению самодельного помощника

Самостоятельное изготовление вибратора из дрели

Для индивидуального изготовления вибратора для бетона можно использовать дрель мощностью от 1 кВт. Специальная насадка с эксцентриком, наконечником из стали изготавливается из куска трубки из нержавейки диаметром 30—40 мм и длиной 40—60 мм.

Вибрацию и перемещение механизма обеспечит внутренний стержень. Для его изготовления к штырю из металла длиной 125—150 мм приваривается металлическая пластина 15—20 мм. Элементы комбинируют друг с другом. На конце сердечника просверливается сквозное ушко для провода.

Как прикрепить готовую булаву к дрели для получения вибратора для бетона

Вращение сердечника обеспечивают два подшипника, внутренний диаметр которых позволит плотно разместить внутри конец стержня. Они должны быть качественными: стальными с высоким содержанием углерода, т. к. примут на себя основную нагрузку

Важно беречь эти элементы от попадания пыли и грязи

Штифт проводится в трубку, закрепляется с обоих концов подшипниками, при необходимости обрезается: он должен выступать на 5—10 мм с каждой стороны. С целью полного закрытия вращательного момента на один конец штыря одевается втулка подходящего размера.

Эксцентрический вал изготавливается из плотной резиновой либо гибкой пластиковой трубы, внутреннего штыря, способного гнуться и изменять форму. Вал совмещает дрель с насадкой. Сверху одевается трубка: с запасом 4—5 см с каждой стороны.

Вибратор для бетона работает благодаря колебаниям, вызываемым крутящимся стержнем. Одна его сторона надевается на втулку, вторая упирается в сердцевину со сквозным отверстием. Затем детали совмещаются. Для основательного скрепления соединения втулка должна заполнить подшипник до упора.

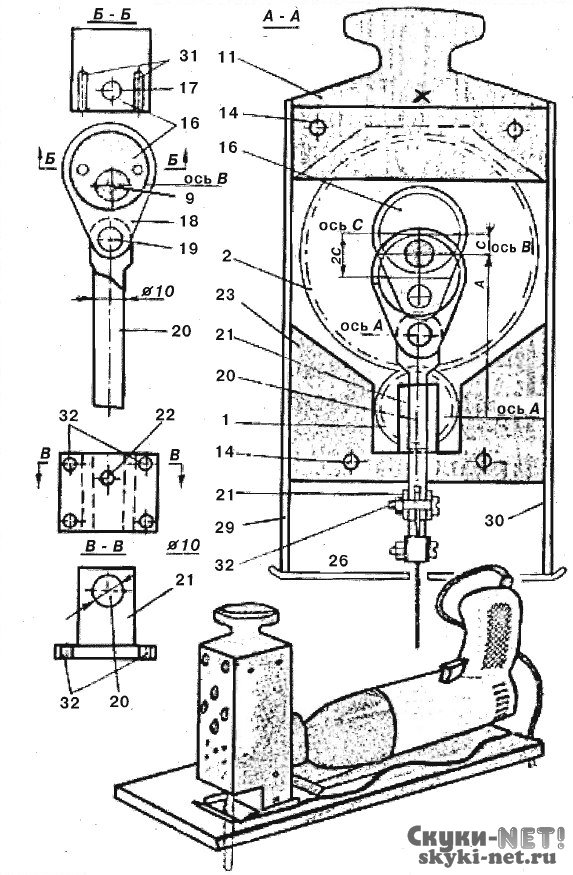

Чертеж глубинного вибратора для бетона

Завершающий этап

Для окончательно завершения работы над инструментом нужно:

Схема строительного вибратора для бетона

• натянуть шланг на втулку;
• обжать трубку хомутами диаметром 5—6 см;
• установить защитный кожух наконечника.

Итак, для самостоятельной заливки фундамента можно своими руками смастерить вибратор для бетона. Смастерить его удобно на основе перфоратора, дрели или иного инструмента с мотором достаточной мощности

Важно знать, что агрегатом длиной больше метра неудобно управлять в одиночку. При изготовлении инструмента необходимо надежно скрепить все стыки, т

к. бетонная смесь значительно давит на инструмент и противостоит вибрациям.

Видео по теме: Бетонный вибратор — насадка на дрель

Публикации по теме

Картофелесажалка к мотоблоку в домашних условиях

Самостоятельное изготовление снегохода из мотоблока

Самостоятельное изготовление ходоуменьшителя для мотоблока

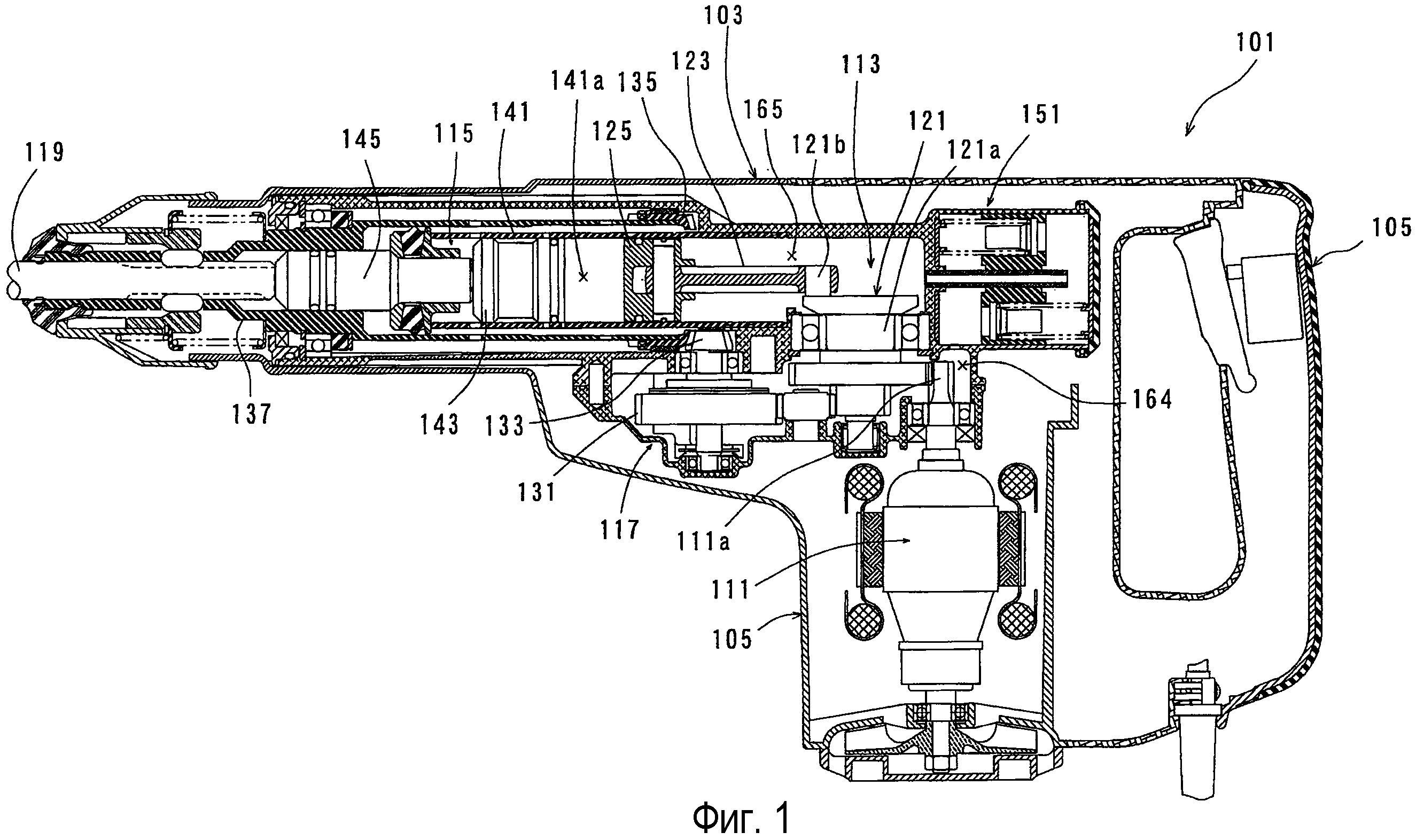

Глубинный вибратор на основе перфоратора

Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.

Для создания вибрирующего инструмента необходимо подготовить:

• непосредственно сам перфоратор (мощностью от 2 кВт);
• металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);
• пластинка круглой формы из толстого металла диаметром 5-7 см.

Собирают самодельный агрегат таким образом:

1. К одному концу гнущегося стержня приваривают круглую металлическую пластину.
2. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.

Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».

Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента. Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой

Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности

Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.

Подготовка к изготовлению

Для уплотнения бетона с давних времен применялся метод под названием «штыкование», этот способ является наиболее простым, но в то же время действенным. Пробивание бетонной смеси каким-либо предметом, металлическим стержнем, черенком лопаты и т.д., позволяет устранить из раствора воздух, который крайне нежелателен в строительной смеси. Естественно, что делать это руками очень тяжело.

Самодельное устройство, которое можно использовать как вибратор, способно значительно облегчить задачу и сделать его можно из обычного строительного перфоратора. Большинство знакомых с ручной работой мастеров по строительству имеют у себя дома именно такой инструмент, собранный на базе перфоратора. Для его создания нам понадобятся:

• сам перфоратор;
• кусок металлического прута, арматура;
• толстая пластина из металла большой площадью;

Мощность самого перфоратора должна быть не менее 1,5 кВт. Только тогда вы сумеете работать длительное время без перегрева. Кусок металлического прута или стержня (арматуры), должен доставать до дна залитого цементного блока, иначе говоря равняться глубине заливаемого раствора. Первая сторона арматуры обрабатывается таким образом, чтобы ее можно было вставить в патрон перфоратора и защелкнуть. Второй конец прута приваривают к металлической пластине достаточной толщины и диаметра (50 — 70 мм.).

https://youtube.com/watch?v=vDhyyN7pC1E

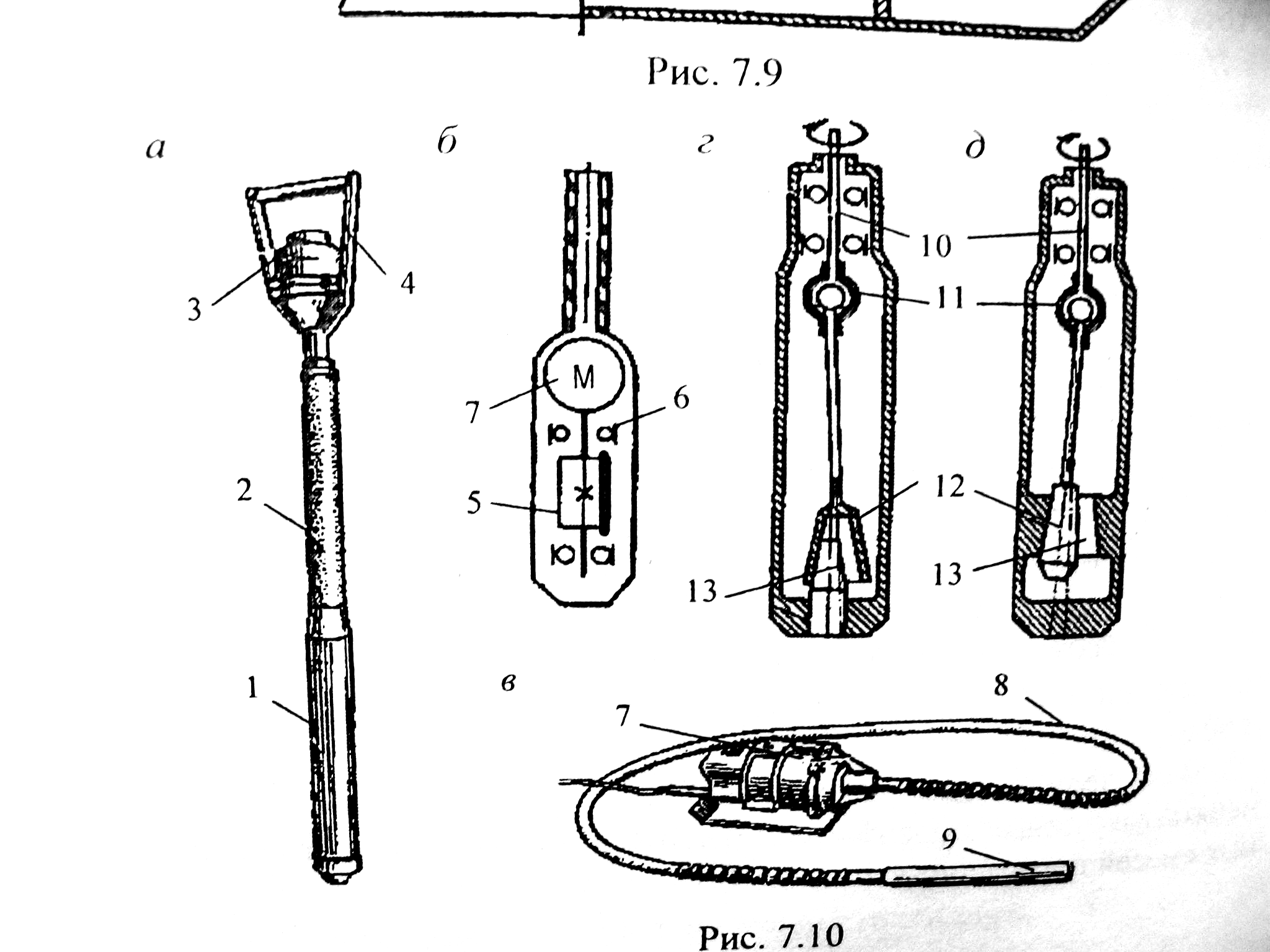

Конструкция вибратора, варианты исполнения основных узлов

Существуют различные виды вибраторов для бетона. По способу воздействия на залитый раствор инструмент подразделяется на две разновидности:

• глубинный (погружной);
• поверхностный.

Несмотря на конструктивные различия, у оборудования имеются следующие общие основные узлы:

• привод – главный элемент системы, который приводит в движение все остальные подвижные детали механизма;
• дебаланс – узел, создающий вибрацию;
• вал.

Приводом заводских изделий служат пневматические, топливные, электрические и гидравлические двигатели. Чтобы собрать самодельный вибратор для бетона в бытовых условиях, оптимально будет воспользоваться электродвигателем от различных электроинструментов. Для этих целей подойдут:

• перфоратор;
• дрель;
• болгарка;
• мотокоса.

Можно воспользоваться также отдельно электродвигателем и от другого инструмента или оборудования. Во всех случаях нужно, чтобы у используемого электромотора были следующие технические показатели:

• скорость от 3000 об/мин;
• возможность подключения к стационарной электросети с напряжением 220 V.

Мощность выбранного электродвигателя скажется на эффективности работ: чем она выше, тем производительнее будет созданная самоделка, а вероятность ее перегрузки при этом уменьшится.

Дебаланс (виброустройство) является относительно сложным для практической реализации узлом вибратора. У моделей погружного типа – это вибронасадка, состоящая из резиновой муфты, гильзы и металлической (стальной) ударной части.

Глубинные вибраторы оснащаются гибким валом, который передает движение привода вибронаконечнику. Вибрирующая насадка опускается в толщу уплотняемой залитой смеси и распространяет по раствору колебания. Изготовить гибкий вал можно из нержавеющего стержня (троса), подшипников, стальной трубки.

Если предстоит нечасто работать с бетоном, то наиболее просто собрать вибратор, взяв за основу электрическую дрель либо перфоратор.

Это интересно: Строительство крыльца к дому своими руками: полезно знать

Насадки

В некоторых случаях рассверливание отверстий в бетоне требует наличия такого изделия, как алмазная коронка по бетону для перфоратора. В большинстве случаев данный инструмент и ему подобные не поставляются в комплекте с перфоратором

Следует заметить, что их стоимость достаточно высока, а если взять во внимание их комплект, то он может обойтись дороже, чем сам перфоратор. Тем не менее, наличие таких насадок крайне необходимо при проведении определенных работ. Алмазная коронка по бетону

Алмазная коронка по бетону

Самая обыкновенная коронка для сверления бетона обойдется недорого, но и проработает небольшое количество времени. Увеличить срок ее эксплуатации можно следующим образом: во время работы изделие следует поливать прохладной водой, чтобы не допустить его перегрева.

Поэтому для такого рода работ лучше использовать алмазные коронки. Они намного практичнее простых насадок, а сверление перфоратором отверстий в бетоне с их помощью происходит гораздо быстрее. При выборе алмазных насадок необходимо учесть, что они рассчитаны на различные виды перфораторов, поэтому нужно знать их допустимый размер.

Следует также упомянуть и о буре для бетона. В большинстве случаев такие изделия, которыми комплектуется перфоратор выходят из строя очень быстро ввиду желания производителя сэкономить и оснастить качественное устройство второсортными расходниками. Поэтому специалисты в строительном деле рекомендуют не использовать их, а покупать отдельно комплекты или одиночные изделия известных марок, но только у сертифицированных продавцов. Использование дешевого китайского бура с дорогим перфоратором крайне нецелесообразно.

Разные размеры буров по бетону

Если требуется продолбить дыру в стене, то необходимо использовать зубило

Важно запомнить, что для таких целей не подходят изделия из каленого металла, чтобы оно не сломалось раньше времени. По этой же причине необходимо постоянно его подтачивать. Важно знать! Если ремонт будет делать бригада строителей, то лучше уточнить у прораба, входят ли в список расходных материалов насадки для перфоратора

Некоторые мастера вносят их в стоимость своих работ, а некоторые в общую смету

Важно знать! Если ремонт будет делать бригада строителей, то лучше уточнить у прораба, входят ли в список расходных материалов насадки для перфоратора. Некоторые мастера вносят их в стоимость своих работ, а некоторые в общую смету

Подведем итог всему вышесказанному

Чтобы залить монолитный фундамент или обработать большую площадь, лучше всего использовать плоский самодельный вибратор. Чтобы производить такие работы, необходимо иметь мощный перфоратор и стальной каркас, где будет выполняться его крепление. Должна быть подготовлена площадка, материалом которой будет нержавеющая сталь.

Такой вибратор достаточно просто сделать в собственном гараже, используя обыкновенные подручные средства. Конечно, выполнять профессиональную работу на нем вряд ли удастся, но для строительства собственного дома такого приспособления будет вполне достаточно. Экономия денежных средств налицо.

Когда длина вибратора превышает один метр, работы должны выполняться с помощником. Соединительные места должны иметь надежное крепление. Бетон – это очень плотный и прочный материал, он будет оказывать на вибратор мощное давление и всеми силами будет стараться погасить вибрацию. Поэтому конструкция вибратора должна быть прочной и качественной.
