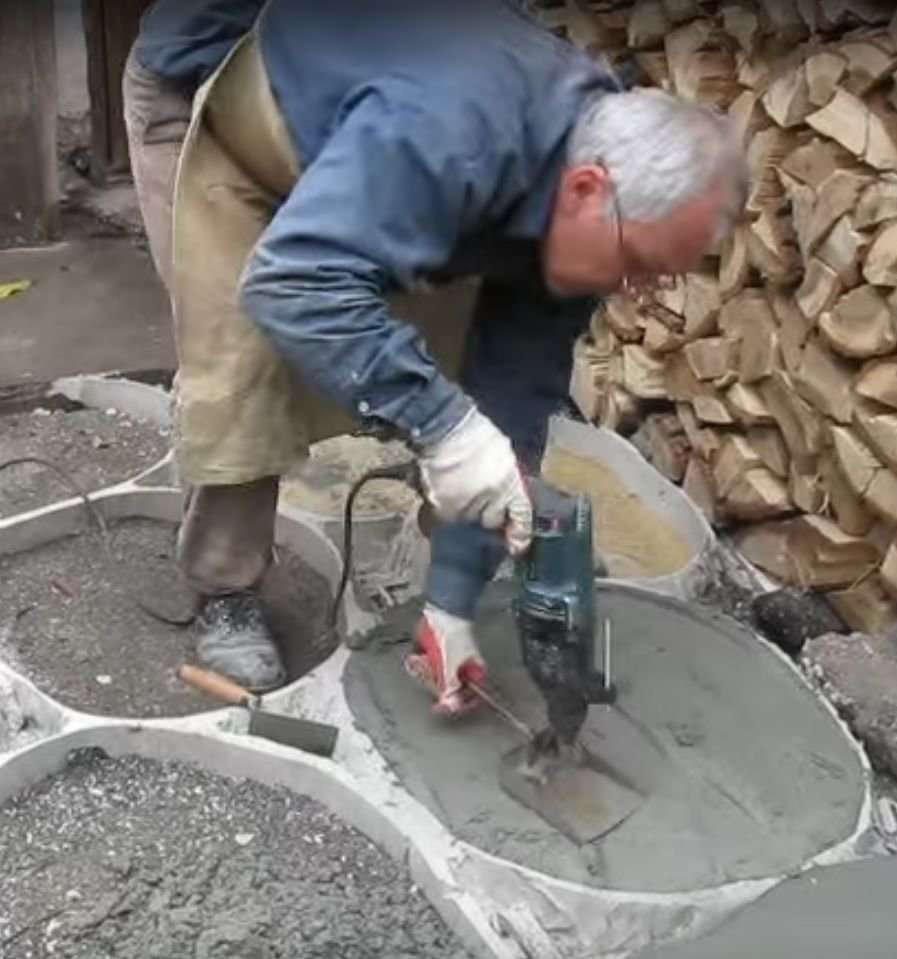

Вариант вибратора для бетона из перфоратора

Плита и рама

Обычно используют стальной лист от 8 мм и толще.

Средний размер рабочей поверхности плиты составляет 60*40 см, хотя имеются и другие варианты.

Передний и задний края плиты приподняты для беспрепятственного перемещения по поверхности участка.

Рама представляет собой подставку под двигатель и эксцентриковый вал. Она выполняет также функцию дополнительного груза, который придает виброплите большую эффективность, увеличивает величину вынуждающего усилия. Еще одна задача, которую попутно решает рама — усиление жесткости и прочности основания, компенсация механических нагрузок от вращающегося ротора.

Конструкция самодельной рамы может быть любой. Основная задача — усиление и утяжеление плиты, поэтому используют куски швеллера, рельсы и прочие массивные и прочные элементы. Единственно, о чем следует помнить — виброплиту рано или поздно надо помещать на хранение, что может потребовать переноски вручную. Чрезмерно большой вес создаст сложности.

Подготовка и вибрирование своими руками

При сильном желании залить бетон своими руками для личного строительства при отсутствии опыта необходимо тщательно изучить СНиП 3.03.01-87, посмотреть ролики на соответствующую тему. В том случае, если простукивание опалубки и штыкование раствора по качеству не устраивает, крепко обдумать следующие варианты:

поиск для выполнения задачи подходящего вибратора в интернете;
в случае нежелания покупать для разовой работы аппарат, попробовать взять в аренду в магазинах с инструментами или через соответствующие форумы;

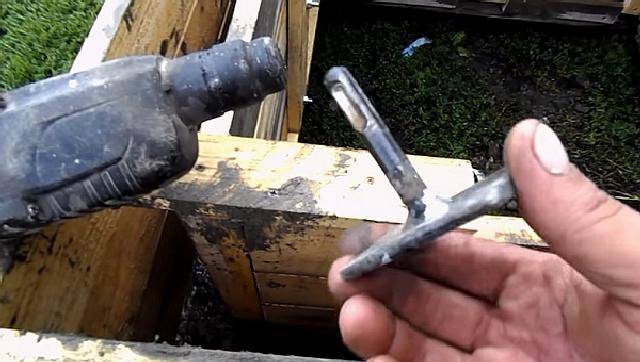

если есть дрель или перфоратор, соорудить кустарный наконечник (при достаточном опыте работы руками – вполне посильная задача), можно поискать и набор наконечников с гибким приводом в аренду;
изготовить вполне приличный вибратор для домашнего строительства можно из почти любого электродвигателя от бытовой техники, благо чертежей и рекомендаций в сети достаточно.

Скрупулезно выполняя рекомендации по вибрированию цементного раствора, кустарным прибором можно вполне достойно справиться с качественным укреплением бетона.

Подготовка к изготовлению

Конструкция и характеристики

По принципу воздействия на строительный материал выделяют вибраторы:

Глубинные. Применяются для уплотнения фундамента здания, выполняемого из вылитой в деревянный каркас смеси бетона, щебня и песка.Наружные. Сочетают характеристики пресса и вибратора при уплотнении опалубки железобетонных вертикальных конструкций.Поверхностные. Вибропрессы выравнивают гладь комнатных полов и действуют как компактный пресс для выдавливания воздушных пузырей на поверхности.

Механический глубинный вибратор – это электрический прибор, состоящий из:

привода (электромотора, бензинового двигателя);гибкого вала с эксцентриком (стальной трос, заключённый в пластиковую оболочку);вибронаконечника (виброиглы, булавы).

В зависимости от назначения работ наконечники выполняются в форме штыка, лопаты или стержня. По конструкции бывают булавы с внутренней и наружной обкаткой.

Среди моделей глубинных приборов отдельно выделяют высокочастотные. Привод в таких аппаратах располагается непосредственно в виброигле, что позволяет достигать самых лучших результатов при уплотнении бетона.

Аппараты по сферам применения бывают:

Домашними и полупрофессиональными (производительностью до 2 кВт, весом менее 20-25 кг).Профессиональными (имеют мощность в пределах до 4 кВт, масса достигает 1 ц).

Главные характеристики для производительного бетонного вибратора следующие:

длина гибкого вала (от этого показателя зависит, какой глубины фундамент возможно проработать);частота колебаний (прямое влияние на скорость работы);форма вибробулавы;диаметр уплотнения бетонного раствора.

Что надо знать перед проведением работ самодельным вибратором

Где применяется вибронаконечник

Для начала следует отметить, что вибраторы бывают двух типов — погружные или глубинные и поверхностные. Погружные применяются исключительно при заливке бетонных стен, столбов и прочих аналогичных конструкций. Поверхностные устройства предназначены для уплотнения жидкого бетона, залитого горизонтально, то есть на пол или потолок.

Перед тем, как сделать вибратор для бетона, используя в качестве приводного инструмента перфоратор или дрель, необходимо разобраться в применении этого простого и полезного инструмента. Прежде всего, насадка используется в сфере строительства, когда заливаются бетонные сооружения. Еще применяется этот специализированный инструмент в таких случаях:

Когда надо изготовить монолитные бетонные сооружения
При заливке бордюров, бассейнов, стен и полотков
При изготовлении сооружений с применением арматуры и жидкого бетона
При заливке фундамента

Свое применение рассматриваемые устройства нашли не только в промышленном, но и в домашнем строительстве. Чтобы соорудить фундамент, опалубку, а также залить столбики и прочие подобные сооружения, применяются вибраторы. Если в промышленности рационально применять специализированный инструмент, то для домашнего хозяйства вовсе не обязательно покупать такие устройства. Если есть перфоратор или дрель, то к ним можно изготовить соответствующую насадку, воспользовавшись для этого подручными средствами.

Это интересно! Насадка, состоящая из твердого и прочного основания в виде наболдажника или булавы, соединенного при помощи гибкого удлинителя с электроинструментом, опускается в раствор, и при создании вибрирующих действий, происходит уплотнения свежезалитого бетонного основания.

Пошаговая инструкция по сборке конструкции

В качестве насадки необходимо применять нержавеющую сталь, бетон – это агрессивная среда и обычное железо выйдет из строя очень быстро. Если же учитывать щебень и песок, фактор прочности станет еще более актуален. Лучше всего брать трубку из стали толщиной около 4 см, в середину которой впрессовывается прут, толщиной 1,5-2 см. К главному стержню приваривается дополнительный, прямоугольной формы. Только так удастся достичь наиболее эффективной вибрации, путем смещения центра тяжести.

Благодаря подшипникам стержень и крепят внутри трубки. Но при этом его вращение ничего не должно затруднять. После, в одном из концов нужно просверлить отверстие, которое и крепится к перфоратору. Привод соединяем с насадкой при помощи втулки. Второй конец привода фиксируется в держателе дрели / перфоратора. Устройство с включенным двигателем может фиксироваться тисками вблизи обрабатываемого раствора либо находиться в руках. Сердечник, присоединяемый к перфоратору должен легко вращаться, иначе будет проявляться чрезмерная нагрузка на аппарат. Для этого металлический стержень с обоих сторон оснащается подшипниками. Они набиваются на стержень (см. фото).

Слишком длинный конец в рабочей части стержня, выступающий над подшипником, нужно обрезать, оставив кусок примерно 5-10 мм. Сами подшипники нужно защитить от грязи и пыли, при чем сделать это с обоих сторон

Иначе весь механизм прекратит вращение и быстро выйдет из строя

Важно! Не пытайтесь сэкономить на подшипниках. Именно от их качества и будет зависеть долговечность конструкции. Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть

Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть.

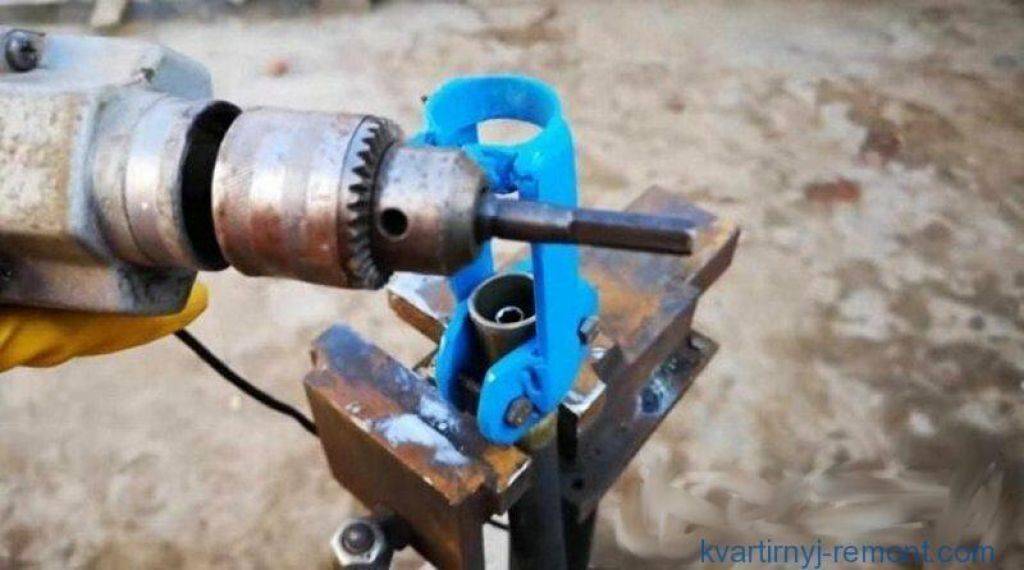

Соединить перфоратор и рабочий наконечник можно посредством специальной трубки, которая может принимать произвольную форму и в то же время передавать вращающее усилие.

Трубку нужно присоединить так, чтобы с обоих сторон перекрытие составляло около 4-5 см. Только так представляется возможным правильно передать вибрацию к рабочей части системы. Такая конструкция компенсирует взаимодействие вращательной и ударной силы, с целю предотвращения разрушения патрона перфоратора.

Для более подробного разбора рекомендуем посмотреть эту подробную видео-инструкцию в двух частях:

Бетон хорошо уплотняется. Обработка каждой области раствора может длиться до 3 минут. Можно вести и обработку опалубки бетона, воздействуя на нее снаружи.

Несомненным преимуществом такой технологии выступает ее мобильность, устройство легко взять с собой на любой объект. Также важна дешевизна в производстве, благодаря которой каждый сможет изготовить своими руками устройство без значительных финансовых затрат.

Принцип работы и конструкция

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Предлагаем ознакомиться: Изготовление строительных блоков своими руками

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Вибратор повышает плотность бетонного раствора, что приводит к увеличению прочности всего строения. Принцип работы инструмента заключается в создании высокочастотных колебаний, которые нарушают связи между частицами раствора, изменяя тем самым его параметры. Это позволяет добиться следующих эффектов:

Из раствора удаляется избыточная влага и воздух.
Повышается прочность бетона благодаря устранению пустот.
Возрастают показатели текучести и однородности смеси.
Обеспечивается равномерное заполнение формы.
Ускоряется процесс затвердевания бетона.
Увеличивается прочность и долговечность сооружения.

Устройство инструмента предельно простое, и самодельный вибратор можно изготовить в короткие сроки, затратив на это минимум средств. Конструкция состоит из вала с двигателем, вибронаконечника и специального вибромеханизма.

Насадки

Устройство и как работает прибор

При сооружении бетонной конструкции немаловажно соблюдать технологию, иначе изготовленная конструкция будет не прочной, и прослужит не долго. Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы

Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон. Раньше для этого применялись длинные палки, которые вставлялись вглубь раствора, и вручную вибрировали, создавая колебательные движения.

Способ удаления воздуха из бетонной смеси при помощи длинной палки уже давно не актуален, так как для этого были изготовлены специальные устройства — вибраторы. Это инструмент, создаваемый колебательные движения высокой частоты. Они способствуют нарушению связи между мелкими частицами бетона, осуществляя их уплотнение. Вибратор для удаления бетона обладает целым рядом преимуществ, так как позволяет одновременно выполнять следующие действия:

Удаление влаги и воздуха из смеси, повышая тем самым прочностные показатели сооружения
Равномерное заполнение смесью опалубки
Ускоряется процесс затвердевания бетонной смеси
Устранение пустот, негативно влияющих на прочностные показатели конечной конструкции
Увеличивается срок службы постройки
Получение однородной бетонной массы, что делает сооружение равномерно прочным
Исключается необходимость заливать бетон послойно

Конструктивно вибратор представляет собой насадку, которая подсоединяется к электроинструменту. Непосредственное приспособление называется вибрирующим наконечником, который соединяется с электрическим двигателем при помощи специального гибкого шланга. Насадка имеет простейшую конструкцию, а покупать специализированный инструмент — это дорого. Чтобы не пришлось использовать длинную палку, рекомендуется сделать вибратор своими руками, и подключить его к перфоратору или дрели.

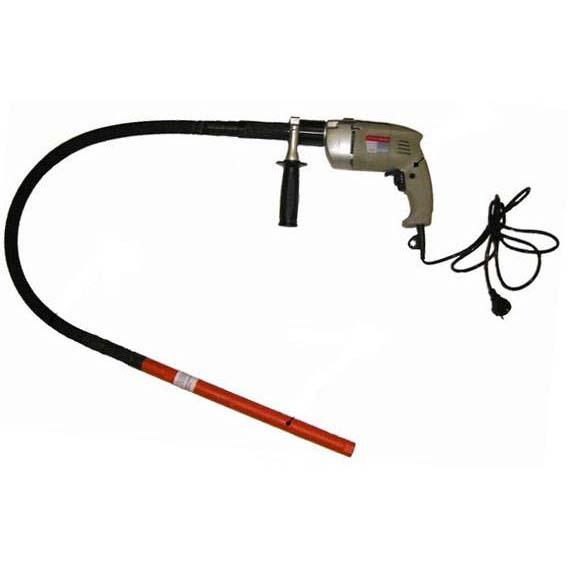

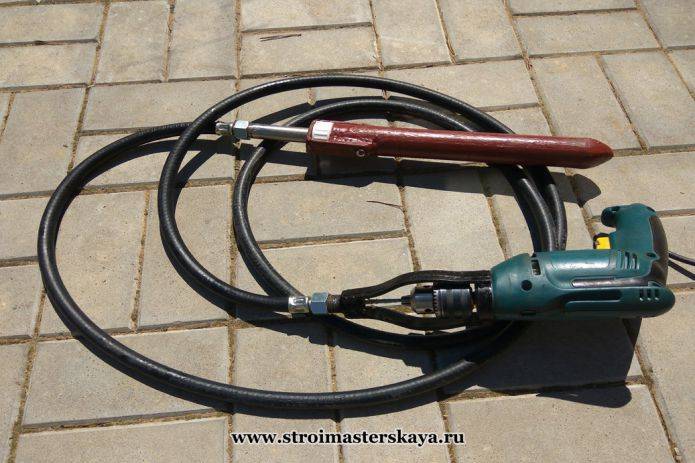

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

Металлический стержень сечением 15 миллиметров
Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
Втулка и два качественных подшипника
Кусок стержня из металла прямоугольной формы
Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
Установка подшипников на дебаланс с обеих сторон.
Помещение конструкции в стальную трубку.
Обрезка круглого прута с одной из сторон точно вровень с трубой.
Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
В меньшем отверстии нужно сделать резьбу для зажимного винта.
Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
Соединение вибронаконечника и вала.
Одевание шланга на вибробулаву, фиксация хомутом.
Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
Защита пластиковым кожухом вибронаконечника.
Подключение электродрели к сети, проверка работоспособности вибратора.

Что для этого нужно

Базой для вибратора служит электродрель, шуруповёрт или перфоратор с переходником под сверло. Их задача придать вращение валу. И также понадобится:

металлорукав 0.8–1 м (металлическая гофра в пластиковой оплётке);
жёсткий медный одножильный провод в изоляции 1.1–1.3 м;
заглушка для гофры (импровизированная);
хомут металлический;
смазка (солидол, литол).

Провод должен заходить в патрон и хорошо зажиматься.
Гофру нужно подбирать примерно на 2/3 толще провода. Например, если провод в оплётке диаметром 6 мм, нужна гофра 15 мм внутреннего диаметра.
Заглушкой послужит кусок арматуры или любой предмет, плотно входящий в гофру. Цель заглушки – не допустить вываливание провода (вала).

Принцип действия внутреннего вибратора для бетона

Для соединения свежих пластов раствора нужно заглубить наконечник вибратора примерно на 0,1 м в предшествующий слой. После виброобработки контакт слоёв очень качественный, пласты связываются намертво. Такие неприятные моменты, как образование трещин и каверн, сводятся к минимально возможным.

Предлагаем ознакомиться: Как крепить короба для проводов

Для получения максимальной эффективности немаловажным является верный подбор необходимого диаметра булавы, правильное установление зоны воздействия. В хороших глубинных вибраторах для бетона зона обработки в 10 раз больше диаметра булавы. Если же качество сомнительно или мощность невелика, то в процессе погружения скорость вибраций уменьшается, что влияет на площадь действия. Соответственно, неправильный подбор может урезать производительность, снизить качество обработки.

Неверное использование оборудования не только не даст нужного результата, но и нанесёт ущерб полученной конструкции. Слишком длительное воздействие вибрации увеличивает шанс расслоения смеси, а это ослабит прочность, снизит надёжность элемента.

Продолжительность виброобработки напрямую зависит от вязкости, текучести и пластичности бетонной смеси. Среднее время вибрационного воздействия одного места составляет от 10 до 60 секунд. После завершения усадки, когда на плоскости уже проявляется цементное молочко, обработку можно завершать.

Расстояние, на котором нужно устанавливать наконечник для обработки следующего участка, зависит от радиуса действия глубинного вибратора. Как правило, эта дистанция составляет один – полтора радиуса уплотнения инструмента. При воздействии на фундамент, монолитную стену или иную структуру, заливаемую в опалубку, нужно смотреть за тем, чтобы булава не задевала элементы опалубки. Просвет между наконечником и материалом щита опалубки должен быть минимум 7–10 см.

Самые распространённые погружные вибраторы электромеханического типа имеют в своём составе электродвигатель, гибкий шланг (приводной механизм) и рабочий наконечник (булава или штык), излучающий вибрацию. Мощный электродвигатель (1 кВт и более) имеет одно или трёхфазное питание от сети переменного тока. С помощью гибкого вала, длина которого может составлять от 1 до 7м, вращение ротора передаётся в вибрационный наконечник.

Форма рабочей части вибронасадки может быть цилиндрической (булава) или конической (штык). Первая предназначена для уплотнения бетона в формах и опалубках с нормальной частотой армирования. Второй тип насадки используется при густой арматурной сетке заливаемых форм. В комплекте вибратора может быть несколько вибронасадок, булавы разного диаметра.

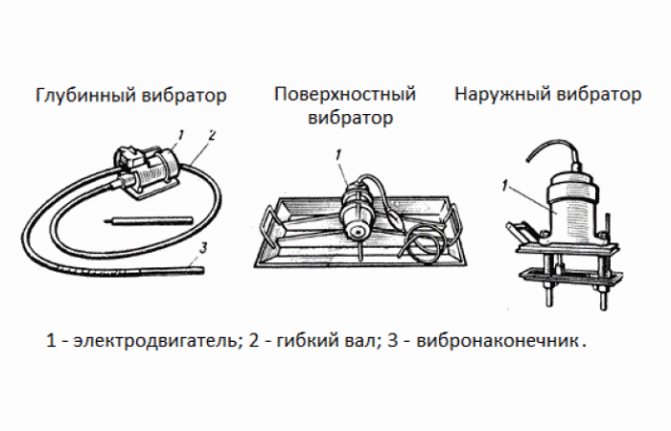

Виды бетонных вибраторов, их назначение и использование

Устройства делятся на группы с учетом отличий по целевому назначению:

глубинные погружные — такие модели предназначены для уплотнения раствора на существенной глубине, они отличаются высокой производительностью, большой мощностью, что позволяет применять технику при строительстве фундаментов крупных зданий;
поверхностные, или площадочные, — отличаются по конструкции от рассмотренного варианта наличием площадки, которая располагается на поверхности бетонной стяжки или слоя раствора, предназначенного для других целей, преимуществом таких устройств является возможность удаления пузырьков воздуха из бетона после его заливки на плоскую поверхность, вручную добиться такого результата не получится;
наружные — применяются для установки на возвышающиеся конструкции с большим количеством арматуры (участки фундамента, колонны).

Кроме того, бетонный вибратор делится на группы с учетом отличий по принципу работы:

пневматические — в данном случае предусмотрен компрессор, устройства этого вида функционируют благодаря способности распространять вибрационные волны через шланг высокого давления, применяются модели такой группы редко, чаще всего — на заводах по производству железобетонных конструкций;
электрические — вибратор для бетона этого вида делится на 2 типа: рассчитанные на 220 и 380 В, к первой группе относятся двухфазные устройства, они характеризуются сравнительно небольшой мощностью, компактными габаритами и могут применяться в бытовых условиях, трехфазные аналоги более мощные, подключать их можно только к выделенному источнику питания, соответствующего вибратору по параметрам, еще отмечается, что они намного крупнее;
функционирующие с применением топлива — отличаются высокой мощностью, могут использоваться для уплотнения бетона при строительстве крупных конструкций, устройства с камерой внутреннего сгорания крупногабаритные, их недостатком является необходимость обслуживания и существенные затраты на топливо.

Типы бетонных вибраторов.

Различают подобные устройства по мощности: агрегаты с двигателем до 2 кВт являются портативными, но с их помощью можно уплотнять бетон на небольших объектах, поэтому такие модели чаще всего используются в бытовых условиях. Приборы мощностью до 4 кВт применяются при строительстве крупных монолитных конструкций, их преимуществом является возможность работы в течение длительного периода без риска перегрева.

Еще вибраторы для уплотнения бетона подразделяются на виды с учетом частоты вращения вала (об/мин):

до 3500;
до 10000;
более 10000.

В большинстве случаев применяются устройства второй группы, т. к. они являются универсальными и могут быть задействованы для укладки слоя бетона с разными параметрами. Низкочастотные агрегаты предназначены для работы с крупнозернистыми смесями, которым к тому же несвойственна текучесть.

Вибростол

Самодельный вибростол

Рассмотрим сборку третьей разновидности аппаратов для уплотнения бетонной смеси вибрацией — вибростол. Как уже говорилось выше, он предназначен для изготовления изделий в формах. Представляет собой площадку с вибровозбудителем, установленную на раме через амортизаторы.

В данном разделе не буду давать очень подробные инструкции, думаю, кто понял первые разделы, поймет и этот.

Для изготовления вибростола нам будут нужны:

Материалы для изготовления рамы (станины), любой подходящий металлопрокат — уголок, швеллер и т. п. Главное, не забывайте, что это не обычный верстак, нагрузки из-за постоянной вибрации больше, поэтому и размер нужно выбирать больше.
Лист непосредственно для самого стола, желательно толщиной не менее 3 миллиметров.
Амортизаторы — любые подходящие пружины диаметром от 15 миллиметров, например: от подвески автомобиля. Также иногда используются резиновые подушки, тоже из автотехники, но они ограничивают амплитуду движений стола.

Резиновые подушки тоже подходят, но пружины лучше

Крепеж.
Электродвигатель, проводка и пусковая арматура для него.
Подшипники и манжеты соответствующих размеров.
Болванки для корпусов дебалансов, корпусов подшипников и листовая сталь для их крышек.
Жесть для защитных ограждений.
Провода и пусковая арматура для подключения двигателя к сети.

Можно сделать вибростол с вибровозбудителем подобным тому, который использовали для виброрейки. Но мы немного усложним конструкцию, увеличив ее надежность. Поэтому нам дополнительно нужны будут.

Кругляк для валов вибровозбудителей.
Шкивы — двухручьевой для мотора и одноручьевые для вибровозбудителей. Причем для двигателя желательно выбрать больший диаметр, а для возбудителей меньший, так можно достичь большей частоты колебаний.

Собираем вибростол

В первую очередь, свариваем раму станины.
Затем свариваем раму стола, и крепим к ней сам лист образующий стол.
Соединяем обе части через пружины (или подушки) амортизаторов.
Вибровозбудителей у нас два. Конструкция и технология их практически аналогична с той разницей, что вместо вала электродвигателя используем свой, на который насажен со стороны одного дебаланса шкив.
Устанавливаем электродвигатель, крепим его не непосредственно к столу, а на станину. Это спасет от ненужных вибраций и увеличит ресурс.
На вал мотора ставим шкив, который ремнями соединяем со шкивами на валах вибровозбудителей.
Подключаем мотор по электрической части.
Проводим испытания. Возможен вариант, что вся конструкция раскачается с увеличивающимся размахом — это значит, что вибровозбудители вошли в резонанс со столом. Ничего страшного, регулируем систему изменением массы дебалансов или изменением частоты вращения (меняя диаметр шкивов).
Если все удачно — окрашиваем наш вибростол, и начинаем его эксплуатировать.

Мы постарались подробно рассказать про самодельный вибратор для бетона и его изготовление. Будем рады, если помогли вам со сборкой этой конструкции, или хотя бы обогатили ваши теоритические знания.

Электродрель

Здесь используется вращательное движение рабочей части. Ее делают по-разному. Например, тот же штырь с приваренной на конце «перекладиной» (буква «Т»). Используется и тросик с проволокой внутри (как для спидометра автомобиля). Можно из проволоки сделать фигурный наконечник.

Есть и более сложные конструкции рабочей части. Например, использовать трубу, в которую впрессовываются подшипники и затем вставляется металлический штырь.

При изготовлении вибратора из подсобных средств нужно учесть некоторые моменты:

мощность эл/инструмента. У промышленных изделий она не менее 1 кВт. Понятно, что «кухонным миксером» работать не получится;
состав и консистенция раствора. Имеется в виду не столько то, что использовалось в качестве заполнителя, а размер его фракций. Та же щебенка может быть как крупной, так и мелкой. Кроме того, работать с ней (любого размера) труднее, чем с галькой. В зависимости от марки цемента и соотношения компонентов раствор может быть густым или не очень. Определяя, что использовать в качестве насадки на инструмент, эти нюансы следует учесть. Иначе или толку не будет, или эл/двигатель сгорит.
