Вертикально-фрезерные станки

Разновидности моделей

Представлен практически десяток фрезерных станков, различных по своему функционалу. Наиболее популярные из них — это горизонтального и вертикального вида с ЧПУ. Горизонтально-фрезерные станки также бывают без числового программного управления.

Горизонтально-фрезерные

Настольный станок имеет одну особенность — шпиндель закрепляется горизонтально. Оборудование универсальное, так как благодаря такому типу крепления можно использовать фрезы углового, концевого, фасонного, цилиндрического типа. Но в тоже время есть и нюанс — допустимо обрабатывать относительно небольшие детали из-за конструкции шпинделя. По винтовой касательной работы не проводятся.

Вертикально-фрезерные (консольные)

В отличии от горизонтального типа в них ось инструмента располагается строг вертикально. Допускается обрабатывать детали любой формы, но небольшого веса и размера. Используется реже, чем горизонтальные станки, но с их помощью выполняют некоторые виды работ, которые первым не под силу.

Универсальные и широкоуниверсальные станки

Универсальные дополнительно оснащены столом поворотов, то есть работа будет удобна с деталью любого формата, размера, конституции и веса. Широкоуниверсальные, кроме поворотного стола имеют и шпиндель, который вращается. Конечно, фланг работ значительно расширяется. Но в то же время увеличивается время, требуемое на плановый осмотр, присутствует большая вероятность поломки в сравнении с вертикальными и горизонтальными моделями.

Бесконсольные фрезерные

Шпиндель двигается по вертикали, а вот стол — продольно и поперечно. По траектории напоминает рисование креста. Есть второе название — фрезерные станки с крестовым столом. Заготовка крепится жестким образом, а не так как в привычной консоли. Основная сфера использования агрегатов — обработка больших по весу деталей. Станок явно не переносной: его конструкция массивная.

Продольно-фрезерные

Стол совершает продольные перемещения относительно оси. Бабка двигается назад или в поперечных вертикальных направлениях. Используются две опоры, по которым двигается головка. Подходит для работки больших элементов неправильной формы.

Объемно-фрезерные

Единичные по конструктивным особенностям продольно-фрезерным. Но работа начинается только после считывания информации о форме и объемах заготовки с помощью специального копированного оборудования.

Шпоночные фрезерные

Стол двигается возвратно-поступательно, а вот головка шпинделя — по планетарному типу. Возможно провести тщательную обработку любой по формату детали.

Фрезерные станки, оснащенные модулем ЧПУ

Модуль числового программного обеспечения дает дополнительные возможности. В частности:

• установка шпинделя возможна в вертикальном или горизонтальном положении, с выбранным углом поворота;
• валов устанавливается от одного, двух, есть съемные шпиндельные головки — сложность выполняемых работ гораздо выше;
• допускается любой тип поворота стола, поворотный механизм встраивается, что позволяет работать с поверхностями, длинными заготовками без снятия оснастки;
• число осей от двух до пяти;
• получается четкое позиционирование детали;
• есть магазин инструментария;
• выбирается мощность оборудования самостоятельно в зависимости от прочностных показателей детали;
• форсированные режимы не ухудшают характеристики;
• частота вращения инструмента определяется типом обрабатываемой поверхности.

Нельзя сказать, что вариации фрезерных станков с ЧПУ востребованы, но широкая сфера применения и универсальность приближают к таким

При выборе станка специалисты в первую очередь обращают внимание на сферу его использования, а уже потом сравнивают свои требования с имеющимися у определенных видов станков техническими параметрами

Типы оборудования

Существует несколько основных типов ЧПУ фрезерных станков:

• Вертикальные фрезерные станки имеют вертикальный шпиндель, похожий на сверлильный пресс, но с X-Y столом, который позволяет автоматически позиционировать обрабатываемый материал.
• Горизонтальные фрезерные станки также имеют X-Y стол для позиционирования изделия; Однако, фрезы устанавливаются на горизонтальной оправке поперек стола.
• Универсальный фрезерный автомат может использоваться для вертикального или горизонтального фрезерования. Головка шпинделя прикреплена шарнирным соединением, чтобы был возможен любой из типов фрезерования.
• Портальные фрезерные станки ЧПУ используются с большими заготовками. Они позволяют добавлять шпиндель по мере необходимости для пятиосевых и шестиосевых фрезерных станков.
• Фрезерный обрабатывающий центр с ЧПУ – это агрегат, который используются для автоматического повторения операций. Большинство обрабатывающих центров имеют числовое программное управление (ЧПУ).
• Фрезерные станки с ЧПУ запрограммированы набором команд, называемых G-кодами, и используют инструменты CAT (с V-образным фланцем), BT или HSK.

Дополнительные функции

Рассмотрим некоторые из отдельных функций, доступных в фрезерных (CNC) станках:

• Программа обработки детали может быть введена в контроллер через клавиатуру или при помощи сканирования перфорированной ленты считывающим устройством в блоке управления.
• Программа обработки детали, однажды введенная в память компьютера, может использоваться и повторяться множество раз.
• Программа обработки детали может редактироваться и оптимизироваться непосредственно на станке. Если есть какие-либо изменения в дизайне изделия, программа без труда может быть изменена в соответствии с требованиями.
• Ввод информации может быть в значительной степени упрощен за счет использования специальных подпрограмм, разработанных для повторяющихся последовательностей обработки. Для обычных операций, таких как сверление отверстий по кругу (при использовании сверлильно фрезерного станка с ЧПУ), могут быть созданы и сохранены специальные программные циклы в памяти компьютера. Эти программы или подпрограммы могут быть извлечены и использованы любое количество раз; При этом необходимо указать только определенные параметры, и компьютерное управление выполнит автоматически необходимые вычисления и последующие действия.
• У станков с ЧПУ имеется средство для проверки программы обработки детали без фактического ее запуска на станке. Система управления проверяет программу обработки детали, и движение режущего инструмента в каждой операции, с отображением на экране монитора (блок видеодисплея). Форма компонента, которая будет получена после обработки, также отображается на экране без фактической обработки. Обычно такой функцией оснащен фрезерный центр с ЧПУ.
• Блок управления с ЧПУ позволяет компенсировать любые изменения в размерах режущего инструмента. Когда написана программа обработки детали, оператор станка проставляет конкретный тип и размер режущего инструмента, например, если это гравер. Но в действительности использование программы обработки на станке может быть недоступно для конкретной фрезы. Система управления ЧПУ позволяет компенсировать разницу между запрограммированным инструментом и используемым.
• С системами управления ЧПУ можно получить информацию об использовании оборудования, которая будет очень полезна для контроля производства. Система может предоставлять такую информацию, ​​как количество произведенных компонентов, время на компонент, время для установки задания, время, в течение которого используется конкретный инструмент, время, в течение которого машина не работает, диагностика неисправностей и многое другое.

Уход за станком

Правильно обслуживать оборудование может только тот, кто хорошо знает устройство всех механизмов и как они действуют. Основные механизмы, которые нужно изучить:

• привод;
• шпиндель и его подшипники;
• коробку скоростей и подач;
• стол;
• делительную головку;
• принадлежности и приспособления.

Одним из основных условий, гарантирующих правильность обслуживания оборудования, является правильная своевременная смазка и чистота рабочего места.

Все механизмы должны быть отрегулированы на плавность хода, это значит, что они должны работать без остановки и люфта. Нельзя допускать перегрузки, так как это скажется на работе станка. На результат работы влияние оказывает закрепление фрезы и обрабатываемого изделия. Недопустимо вращение фрезы в обратную сторону. Её зубцы выкрошатся, и она придёт в негодность.

Нельзя класть на стол станка посторонние предметы. Стружку, которая образуется на столе, надо удалять часто, так как она не только мешает наблюдать за работой фрезы, но и заполняет промежутки между зубцами, увеличивая трение и расход энергии.

Необходимо следить за отводом отработанной жидкости в резервуар, так как если жидкость будет разливаться хаотично, то может смешаться с маслом и понизить качество смазки. После работы оборудование необходимо вытирать сухой ветошью.

Нельзя оставлять механизмы в процессе работы без присмотра.

Конструкция вертикально-фрезерного станка

Вертикально-фрезерный станок (Рис.1.) имеет вертикальный шпин­дель 3, который размещен в поворотной шпиндельной головке 2, уста­новленной на станине 1. На станине установлена консоль 6 с размещен­ной на нем кареткой 5, со столом 4. В корпусе станины размещены ко­робка скоростей и коробка подач. Движение от электродвигателя через коробку скоростей передается на шпиндель, а через коробку подач на консоль, каретку и стол. Перемещение консоли обеспечивает подачу за­готовки в вертикальном направлении, перемещение каретки в попереч­ном, а перемещение стола в продольном. Подача может производиться как вручную с помощью рукояток, 8, 9, 10, так и автоматически.

Вращение фрезы регулируется рукояткой 11, величина подачи рукоят­кой — 12. Обрабатываемые заготовки крепятся на столе станка с по­мощью прихватов или в приспособлениях, устанавливаемых на столе. Ча­ще всего в качестве приспособлений используются различного вида

Рис. 1. Универсальный горизонтально-фрезерный станок 6Р82

1 – фундаментальная плита, 2 – станина, 3 – консоль, 4 – продольные салазки, 5 – поворотная часть, 6 – стол, 7 – хобот, 8 – подвески, 9 – электродвигатель главного движения, 10 – шпиндель, 11 – коробка переключения скоростей, 12 – лимб с частотой вращения шпинделя, 13 – кнопочная станция, 14 – место положения коробки скоростей ( в корпусе станины), 15 – рукоятка включения продольной подачи, 16 – коробка подач, 17 – коробка переключения подач, 18 – лимб с величинами подач, 19 – рукоятка переключения подач

Виды фрезерных станков зависят от способа крепления режущего инструмента – вертикально-фрезерные и горизонтально-фрезерные (Рис.2) В качестве инструмента на вертикально-фрезерных станках использу­ются торцевые и концевые фрезы, при фрезеровании на горизонталь­но-фрезерных станках используются цилиндрические фрезы

. Цилиндричес­кими фрезами обрабатывают плоские и фасонные поверхности

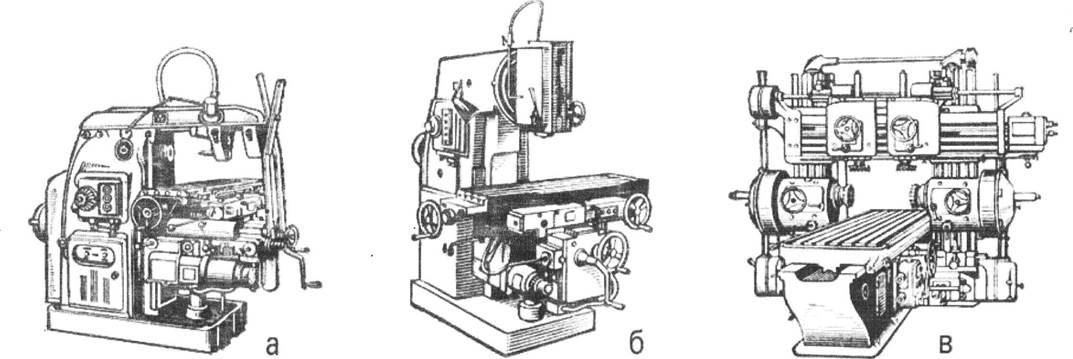

Универсально-фрезерный станок (рис2, а) консольной конструкции характеризуется горизонтальным расположением оси шпинделя, имеет хобот с подвеской для крепления оправки фрезы и предназначен для работы с разными типами фрез. Станок имеет поворотный (в горизонтальной плоскости) стол, что позволяет фрезеровать винтовые канавки; стол может перемещаться в продольном, поперечном и вертикальном направлениях. Горизонтально-фрезерный станок аналогичен универсально-фрезерному, но его стол не имеет возможности поворачиваться. Вертикально- фрезерный станок (рис., б) по конструкции близок к горизонтально- и универсально-фрезерным станкам, но отличается от них вертикальным расположением оси шпинделя. Продольно-фрезерный станок (рис., в) предназначен для обработки различных плоскостей у крупногабаритных заготовок (или их групп), установленных в многоместных приспособлениях на столе станка, главным образом торцовыми фрезами.

Рис. 3. Типы фрез и схемы обработки поверхностей на фрезерных станках:

а – цилиндрическая; б, в, д – торцовые; г, е, к – концевые; ж – угло-

вая; и – дисковая; трехсторонняя; л – фасонная; н – «ласточкин хвост»;

з – наборная; с – прорезная; отрезная; п,р – шпоночная;

Источник

Технические характеристики фрезерных станков

К важным характеристикам фрезерных станков относятся их мощность, размер, частота вращения рабочей оснастки, наличие/отсутствие редуктора. Если простой фрезерный станок для любительского использования может потреблять всего 1 кВт электроэнергии, то мощное производственное оборудование способно расходовать до 7 кВт энергии. Размерами рабочего стола определяется и возможность обработки более длиной заготовки. А частоту вращения шпинделя можно регулировать в зависимости от твердости материала и величины самого изделия.

Разумеется, всё наше оборудование различается по сфере его применения, размерам, мощностям и ценам. Наши специалисты помогут вам сделать правильный выбор, исходя из ваших возможностей и предпочтений. А в силу того, что наша компания является одним из самых крупнейших поставщиков станков для проведения фрезерных работ, сделать выбор будет легко и просто! Удачных вам приобретений!

Станки по металлу

Фрезерные станки по металлу можно классифицировать по нескольким признакам. Их можно разделить на группы в зависимости от количества шпинделей, конструкции рабочего стола или области применения. Далее рассмотрим каждую группу подробней.

По числу шпинделей

Фрезерные станки могут быть как с одним шпинделем (вертикально-фрезерные), так и с двумя (универсальные).

В вертикально-фрезерных станках шпиндель вмонтирован в фрезерную головку, которая располагается вертикально относительно рабочего стола. На станках такого типа можно обрабатывать и плоские поверхности, и поверхности сложной формы, а также осуществлять растачивание и зенковку, сверлить отверстия и делать пазы и канавки на заготовках. Возможно использование режущих инструментов различной формы.

Подходящий вертикально-фрезерный станок можно подобрать по мощности двигателя, размеру рабочего стола или наличию дополнительных функций. Среди таких особенностей стоит отметить:

1. модели с автоматической подачей пиноли шпинделя — сверление больших отверстий выполнять легче и быстрей;
2. с редуктором, шестерни которого расположены в масляной ванне — качество фрезеровки выше, благодаря плавному ходу и передаче крутящего момента без проскальзывания.

Отдельно стоит отметить оборудование Jet серии JTM для интенсивной работы. Такие станки имеют несколько преимуществ: автоматическая подача рабочего стола поможет повысить производительность, а устройство подвода смазочно-охлаждающих жидкостей увеличивает срок службы и уменьшает износ деталей.

В универсальных фрезерных станках два шпинделя расположены вертикально и горизонтально. На них возможно использование всех видов фрез (в том числе дисковых). Вы сможете работать с деталями, изготовленными из различного металла, будь то: сталь, чугун или цветной металл. А с помощью дисковой фрезы вы сможете разрезать заготовки или изготавливать открытые шпоночные канавки.

Для такого типа характерно наличие большого рабочего стола (длиной от полутора метров) что позволяет обрабатывать крупные заготовки. А механизированная подача стола облегчит работу фрезеровщика, так как сам стол будет перемещаться автоматически. Рабочему же необходимо лишь нажать на кнопку пневматического устройства для остановки движения.

Еще одним неоспоримым преимуществом универсальных моделей является способность вертикальной фрезерной головки поворачиваться под различными углами, что позволяет обрабатывать скосы без переустановки детали. Это сокращает время работы и увеличивает производительность. Однако такие станки имеют более высокую стоимость по сравнению с вертикально-фрезерными. Такая стоимость оправдана при серийном производстве, благодаря большим функциональным возможностям.

По конструкции рабочего стола

Рабочий стол консольных станков способен перемещаться по салазкам, смонтированным на консоли, в продольном направлении. При этом салазки перемещаются по направляющим консоли в поперечном направлении. Сама консоль, закрепленная на станине, перемещается вертикально по направляющим. Благодаря этому, появляется возможность использования горизонтального шпинделя.

Бесконсольные станки оснащены лишь салазками, закрепленными на станине. Перемещение стола возможно только в горизонтальном направлении (продольном и поперечном). Поэтому выполнить сложные фасонные поверхности на таких станках затруднительно. Однако они обеспечивают высокую жесткость, что позволяет работать с тяжелыми заготовками. На бесконсольных станках можно выполнять пазы, а также горизонтальные, вертикальные и наклонные поверхности.

В станках непрерывного действия (карусельные, барабанные) рабочий стол поворачивается вокруг своей оси. Установка и закрепление детали на таких моделях осуществляется без остановки движения. Они отличаются высокой производительностью и применяются на производстве.

По применению

Профессиональные станки используются в мастерских и на производстве, для них характерна длительная ежедневная работа. У двигателей высокая мощность (так, мощность промышленных станков Jet от 1300 Вт). Такие типы требуют трехфазного подключения к сети. Вертикально-фрезерные станки, весом от 165 кг, и все универсальные установки относятся к профессиональному оборудованию.

Бытовые станки имеют небольшой вес (40-165 кг). Для них характерна простая конструкция, перемещение стола маховиками и ручная подача пиноли. Компактные размеры и низкая цена — также неоспоримые плюсы данного типа. Бытовые станки подключают к однофазной сети 220 В. Также большинство моделей такого типа выполняют настольными.

Классификация по типу обрабатываемого материала

Самые распространенные материалы для фрезерной обработки – металлы и дерево.

Метало – и деревообрабатывающие фрезеры имеют значительные отличия по числу оборотов шпинделя. Металл обрабатывается при оборотах фрезы до 3000 об/мин, дерево в 10 раз больше. Причем чем выше обороты, тем чище деревообработка. Фреза по металлу при таких оборотах сгорит или сломается.

Кроме этих материалов, современное станкостроение предлагает фрезеры для обработки практически всех производственных материалов. На деревообрабатывающих станках можно работать с материалами, схожими по плотности и прочности с древесиной:

• МДФ, ДСП, ЛДСП, ОСП, ДВП, фанеру;
• некоторые виды пластиков и пластмасс;
• оргстекло и композитные материалы.

Специальные станки есть для обработки сверхтвердых материалов: гранит, мрамор, другие натуральные и искусственные камни.

На изображении фрезер по камню в работе:

Простые фрезерные станки образца 20 века сегодня почти не производятся. Однако по-прежнему работают во множестве мастерских, на производствах. Современные, с ЧПУ выпускаются все больше. И есть возможность выбора наиболее подходящего варианта. Для покупателя открыт весь мировой рынок такого оборудования. Современные техника этого профиля выпускаются и в России.

+7 (800) 555-11-59 Пн-Пт 10-19 Выбрать город Корзина пуста Корзина пуста +7 (800) 555-11-59 Пн-Пт 10-19 Напишите нам Свяжитесь с директором Что с моим заказом? Блог 3D-принтеры 3D-сканеры Станки с ЧПУ Роботы Экзоскелеты Материалы Запчасти Распродажа Отраслевые решения Главная Блог Устройство фрезерного станка с ЧПУ 29 апреля 2021 3220

Фрезерные станки с ЧПУ получили широкое распространение и на крупных промышленных предприятиях, и в небольших компаниях. Вне зависимости от сложности и стоимости оборудования, общий принцип их действия одинаков — это механическая обработка детали автоматизированным электроинструментом, управляемым программой.

Узнайте из нашей статьи об особенностях конструкций ЧПУ-станков и порядке работы с ними.

Разновидности оборудования

Вне зависимости от разновидности, все фрезерные станки работают по одному и тому же принципу. Классифицируются они на основании различий, заключающихся в наличии дополнительных элементов, повышающих их функциональность. К примеру, некоторые установки оборудованы устройствами в виде долбежной головки, приспособления для нарезания гребней и пр.

https://youtube.com/watch?v=yjV5dwtuREs

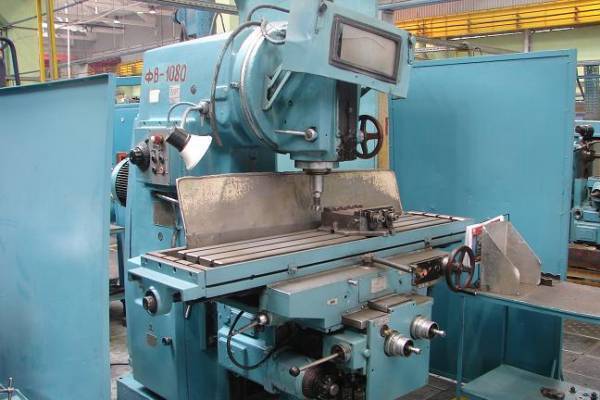

Вертикально-фрезерные агрегаты

Вертикально-фрезерный станок позволяет обрабатывать все существующие типы металлов и производить сверлильные операции. Такие агрегаты выпускаются в двух исполнениях:

• консольном;
• бесконсольном.

Отсутствие конструкции консоли в вертикально-фрезерном станке компенсируется установкой на основании направляющих. Именно по ним передвигается рабочий стол. В головке шпинделя расположена коробка скоростей, регулирующая скорость его вращения. В консольных установках перемещение гильзы и головки возможно вдоль оси.

Горизонтально-фрезерные машины

Горизонтально-фрезерные станки отличаются горизонтальным расположением шпинделя и предназначены для обработки крупногабаритных элементов. Возможность использования различных типов фрез позволяет проводить самые разнообразные операции. В стандартную комплектацию не входит лишь устройство для операций с винтовыми поверхностями.

Горизонтально-фрезерный станок устанавливается на стол. Все механизмы агрегата размещены в его основании. Внутри расположена только коробка скоростей.

Сверлильно-фрезерные агрегаты

Этот вид фрезерных станков отличен от собратьев наличием сверлильно-фрезерной головки. Такая особенность предоставляет возможность обрабатывать наклонные и угловые поверхности, а также пазы негабаритных деталей. Вращение рабочей головки может осуществляться в противоположных направлениях.

Описание оборудования универсального типа

Универсальный фрезерный станок предназначен для обработки любых металлических элементов, вне зависимости от их конфигурации. По этой причине такие агрегаты наиболее востребованы в частных мастерских. Их закупают предприятия малого бизнеса, занимающиеся ремонтом.

Использование фрезерных станков универсального типа оправдано при необходимости выполнения каких-либо действий с деталями, имеющими большой размер. Их можно устанавливать горизонтально или вертикально. Не станет преградой и спиралевидная поверхность.

Этому способствует наличие горизонтальных и вертикальных направляющих, по которым передвигаются консоль и рабочий стол. Важные узлы и механизмы агрегата надежно спрятаны во внутренней части основания.

Возможности настольных агрегатов

Настольные фрезерные станки устанавливаются в домашних мастерских, в учебных заведениях и производственных цехах, которые не специализируются на выполнении работ подобного рода.

Отличительной особенностью настольных фрезерных станков по металлу является универсальность. В стандартную комплектацию входят различные виды фрез, позволяющих обрабатывать самые разные заготовки. С помощью такого устройства удастся выполнить и другие операции, к числу которых относятся сверление, нарезание резьбы и прочее.

Агрегаты с ЧПУ

В эту категорию включаются:

• фрезерные станки с числовым программным управлением;
• обрабатывающие центры с числовым программным управлением;
• настольные механизмы с числовым программным управлением.

Фрезерный станок с ЧПУ

Работа оборудования с ЧПУ контролируется специальной компьютерной программой. Поэтому в процессе обработки исключается возможность проявления человеческого фактора. А сами агрегаты отличаются высокой стоимостью и востребовано лишь на крупных промышленных предприятиях, специализирующихся на производстве определенного вида деталей.

Настольный вариант фрезерных станков с ЧПУ заслуживает отдельного внимания. Хотя они отличаются небольшими габаритами, с их помощью можно придать заготовке любую форму. Установки с ЧПУ в настольном исполнении позволяют выполнять самые разные технологические операции с металлом, в том числе растачивание, сверление и зенкерование.

Широкоуниверсальные устройства

Такой фрезерный станок по металлу снабжен дополнительной рабочей головкой. Но главная особенность заключается в ее подвижности, что позволяет работать с заготовкой, располагая ее под любым углом.

Для обработки металлических элементов, имеющих сложную конфигурацию, предусмотрена возможность установки на поворотный шпиндель накладной головки. Также существуют бесконсольные модели с кареткой, для передвижения которой предусмотрены горизонтальные направляющие.

Приводы подач

Привод имеет отдельный электродвигатель и состоит из двухступенчатого редуктора, шестискоростной коробки подач, переборного устройства коробки реверсов и механизмов продольной, поперечной и вертикальной подач.

Типы электроприводов станков

У фрезерных станков главное движение — вращательное (инструмент). Изменения угловой скорости шпинделя в процессе обработки, как правило, не требуется, поэтому для фрезерных станков обычно применяется ступенчатое регулирование.

Тип электроприводов фрезерных станков – это, обычно, асинхронные короткозамкнутые двигатели с фланцевым исполнением. От такого двигателя через коробку подач и осуществляется привод. Часто для привода подачи используются отдельные электродвигатели.

Другие приводы в станках работают от отдельных электродвигателей.

Консольно-фрезерные станки

Консольно-фрезерные станки наиболее распространены. Стол консольно-фрезерных станков с салазками расположен на консоли и перемещается в трех направлениях: продольном, поперечном и вертикальном.

Консольно-фрезерные станки делятся на горизонтально-фрезерные (с неповоротным столом), универсально-фрезерные (с поворотным столом) и вертикально-фрезерные. На базе вертикально-фрезерных станков выпускают копировально-фрезерные станки, станки с программным управлением и др.

Обрабатывать заготовки на консольно-фрезерных станках можно цилиндрическими, торцовыми, концевыми, дисковыми, угловыми, фасонными и другими фрезами. В табл.1 приведены значения основного параметра-ширины стола в зависимости от размера (номера) станка.

Ширина стола в зависимости от номера станка

№ станка	—	—	1	2	3	4
Ширина стола	125	160	200	250	320	400	500

Характеристика вертикальных фрезерных станков

Вертикальные конструкции – очень распространенная категория инструмента. Оснастка для фрезерного станка по металлу этой разновидности представлена режущими элементами цилиндрического, фасонного и концевого типа. Кроме этого оборудование позволяет выполнять операции сверления.

Назначение вертикально-фрезерных станков с ЧПУ:

• формирование пазов;
• обработки рамочных деталей;
• изготовление зубчатых колес;
• обработка углов, а также горизонтальных и вертикальных металлических поверхностей.

Оборудование вертикального типа благодаря своему строению обладает очень жесткой конструкцией. За счет этого появляется возможность выполнять обработку металлических деталей на высоком уровне качества. Коробка скоростей установлена на головке шпинделя.

Существует две категории вертикальных фрезерных станков по металлу:

1. Консольно-фрезерные.
2. Бесконсольные.

Бесконсольные станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных и наклонных поверхностей

Станок, в конструкции которого присутствует консоль, отличается лишь тем, что его гильза и шпиндель могут перемещаться по отношению к оси оборудования. Для изготовления деталей сложной формы используются 5-осевые фрезерные станки с ЧПУ. Такие конструкции обеспечивают очень высокое качество обработки и экономию. Они могут иметь встроенную память и возможность подключения к сети Интернет, а также множество других дополнительных опций. Некоторые варианты имеют съемные столы.

Консольно-фрезерные станки малых размеров с шириной стола 125*160 мм

Эти станки предназначены для обработки заготовок небольших размеров, главным образом из цветных металлов и сплавов, пластмасс и для чистого фрезерования заготовок из стали и чугуна. Автоматизированные станки позволяют вести обработку по заданному циклу.

Особенности горизонтальных фрезерных станков

Горизонтальные конструкции отличаются тем, что в них шпиндель имеет горизонтальный характер размещения. Инструмент этой категории используется для обработки металлических деталей небольшого размера.

В качестве оснастки для горизонтальных конструкций используются следующие виды фрез по металлу:

• фасонные;
• угловые;
• концевые;

Горизонтальный фрезерный станок представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробка передач и стол

• торцевые;
• цилиндрические.

Стандартная комплектация горизонтально-фрезерного станка с ЧПУ не позволяет выполнять обработку заготовок по винтовой поверхности. Для выполнения подобной операции потребуется дополнительное оснащение.

Благодаря своему строению горизонтальный инструмент позволяет устанавливать столешницу в разных положениях. Стол может располагаться перпендикулярно или параллельно по отношению к оси шпинделя. Все узловые и рабочие элементы конструкции монтируются на станине. Коробка скоростей, предназначенная для настройки вращательной скорости шпинделя, располагается внутри этого участка.

Консольно-фрезерные станки, выпускаемые в СССР и СНГ

Серия	Размер	Изготовитель	Год	Модель
6	2	ГЗФС	1932	682
6Б
1
2	ГЗФС	1937	6Б12, 6Б82, 6Б82Г
3
6К
1	ДЗФС	6К11, 6К81, 6К81Г, 6К81Ш
2	ГЗФС	6К12, 6К82, 6К82Г, 6К82Ш
3	ГЗФС	6К13П, 6К83, 6К83Г, 6К83Ш
6Н	Жальгирис	1969	6Н10, 6Н80, 6Н80Г, 6Н80Ш
1	ДЗФС	1970	6Н11, 6Н81, 6Н81Г, 6Н81А, 6Н81Д
2	ГЗФС	1951	6Н12, 6Н82, 6Н82Г
3	ГЗФС, ВМЗ	1951	6Н13, 6Н13Ф3, 6Н83, 6Н83Г, 6Н13ГА
6М	Жальгирис	6М10, 6М80, 6М80Г, 6М80Ш
1	ДЗФС	1971	6М11, 6М11К, 6М81, 6М81Г, 6М81Ш, 6М81Ш-1, 6М81Ш-1Ф1, 6М81ШФ2
2	ГЗФС	1961	6М12П, 6М12ПБ, 6М82, 6М82Г, 6М82ГБ, 6М82Ш
3	ГЗФС	1961	6М13П, 6М13ПБ, 6М83, 6М83Г, 6М83Ш
6Р	Жальгирис	1973	6Р10, 6Р80, 6Р80Г, 6Р80Ш
1	ДЗФС	6Р11, 6Р11К, 6Р11Ф3, 6Р81, 6Р81Г, 6Р81Ш
2	ГЗФС	1972	6Р12, 6Р12К, 6Р82, 6Р82Г, 6Р82Ш
3	ГЗФС, ВМЗ	1972	6Р13, 6Р13Б, 6Р13Ф3, 6Р13Ф3-3, 6Р83, 6Р83Г, 6Р83Ш
6Т	Жальгирис	1986	6Т10, 6Т80, 6Т80Ш
1
2	ГЗФС	1985	6Т12, 6Т82, 6Т82Г, 6Т82Ш
3	ГЗФС	1985	6Т13, 6Т83, 6Т83Г, 6Т83Ш
6Д	ДЗФС	1987	6Д10, 6ДМ80Ш
1	ДЗФС	1990	6Д81, 6Д81, 6Д81Г, 6Д81Ш
2	ДЗФС	6Д12, 6Д12Ф20, 6Д12Ф3, 6Д82, 6Д82Г, 6Д82Ш
3	ДЗФС	6ДМ83Ш

Основные производители фрезерных станков в СССР и России:

ВМЗ — Воткинский машиностроительный завод. В настоящее время — Воткинский Завод, ОАО

ГЗФС — Горьковский завод фрезерных станков. В настоящее время — Завод Фрезерных Станков ЗФС, ООО

ДЗФС — Дмитровский завод фрезерных станков. В настоящее время — Дмитровский завод фрезерных станков ДЗФС, ООО

УЗТС — Ульяновский завод тяжелых и уникальных станков УЗТС. В настоящее время — Ульяновский завод тяжелых и уникальных станков УЗТС, ООО

ВСЗ — Воронежский станкостроительный завод.

Жальгирис — Вильнюсский станкостроительный завод «Жальгирис»

Универсальные и широкоуниверсальные станки

Снабжены: в первом случае поворотным столом, во втором — поворотной шпиндельной головкой. Такой тип оборудования значительно расширяет перечень проводимых фрезерных операций.

Это интересно: Точилка для ножей своими руками — эффективное приспособление
