Угловая шлифовальная машина

Особенности и возможности

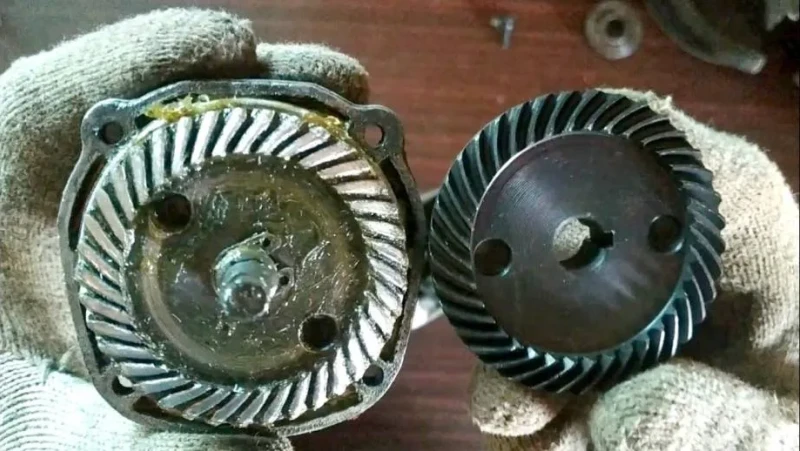

У большинства угловых шлифмашин в редукторах применяются шестерни с гипоидным (кривозубым) зацеплением, повышающим плавность хода и снижающим уровень шума.

Недостаток гипоидного зацепления – повышенное трение боковых поверхностей зубьев и быстрый износ шестерен.

Шестеренные пары с кривозубым зацеплением успешно работают в редукторах с жидкой смазкой, например, в дифференциалах ведущих мостов автомобилей.

УШМ Bosch GWS 1000. Фото ВсеИнструменты.ру

В ручном электроинструменте разместить масляный картер невозможно. Большинство применяемых пластичных смазок на больших скоростях «не успевают» затечь между скользящими поверхностями зубьев, эффект «сухого трения» возникает на первых же оборотах редуктора и нарастает с выделением тепла.

Характерная особенность Бош GWS 1000 – кривозубые (гипоидные) шестерни редуктора с регулируемым зазором в зацеплении и потому с длительным сроком службы. Фирменная смазка Бош, содержащая поверхностно-активные вещества (ПАВ), поддерживает на поверхностях трения не стекающую масляную пленку.

Кстати! Эта модель Бош имеет технические и конструктивные особенности, выгодно отличающие её от «одноклассников».

Задний подшипник ротора двигателя монтируется в корпус через резиновое кольцо Г-образного сечения, снижающее вибрации, передающиеся на корпус инструмента, и препятствующее проникновению пыли в подшипник. Пластины из изоляционного материала направляют поток охлаждающего воздуха через щеткодержатели в зазор между ротором и статором непосредственно в вентилятор.

После вентилятора установлен направляющий аппарат из двух упругих колец с лабиринтным уплотнением. Направляющий аппарат отводит поток воздуха в сопло, отлитое за одно целое с корпусом редуктора.

Передний подшипник защищен от пыли резиновым кольцом, поглощающим вибрации.

Аэродинамический и механический шум двигателя гасится упругим пластиком направляющего аппарата, внешнее кольцо которого входит в паз корпуса редуктора и служит уплотнением. Дополнительно «внутренности» редуктора уплотняются кольцом в крышке редуктора.

Угловая шлифмашина Bosch GWS 1000. Фото ВсеИнструменты.ру

Крышка редуктора имеет маслоотражательные канавки, препятствующие выходу смазки. Шпиндель запрессован в ведомую шестерню и основной подшипник редуктора посажен на шейку ведомой шестерни. (Техническая аксиома – подшипники бОльшего диаметра служат дольше). Дополнительно шпиндель уплотняется фетровым кольцом. В качестве заднего подшипника шпинделя использована бронзографитная втулка. Этот подшипник скольжения постоянно контактирует со смазкой в редукторе и, очевидно, самая долгоживущая деталь в болгарке Бош GWS 1000.

Вспомните – бронзографитные втулки автомобильных стартеров служат десятилетиями без всякой смазки.

Даже цилиндрический штифт стопора для замены круга имеет резиновое уплотнительное кольцо, исключающее проникновение пыли в редуктор.

Одна из главных особенностей – ведущая шестерня посажена на цилиндрической шейке вала ротора и затянута самоконтрящейся гайкой. Никаких пазов и шпонок. При ударном разрушении круга шестерня может провернуться на шейке, но её зубья останутся целыми.

Устройство плавного пуска (ограничения пускового тока) в цепи питания двигателя избавляет оператора от рывка при запуске столь мощной болгарки и продлевает жизнь двигателю и редуктору. Традиционно в электросхеме предусмотрено помехоподавляющее устройство.

Болгарка (УШМ) Bosch GWS 1000. Фото 220Вольт

Конструкция шлифмашины позволяет переставлять дополнительную рукоятку, изменять установку редуктора в четырех вариантах через 90 градусов. Применено фиксированное крепление защитного кожуха, повышающее безопасность в случае разрыва круга.

Дополнительные функции угловой шлифмашины

Широкое распространение и функциональность такого инструмента во многом обеспечивается за счет наличия различных дополнительных систем, функций и возможности такого оборудования.

Ограничение пускового тока

Беспроблемность эксплуатации и долговечность болгарки будет во многом зависеть от качества тока в электросети. При включении двигателя может отмечаться скачкообразное увеличение нагрузки, что приводит к быстрому выходу из строя электрооборудования в углошлифовальной машине. Для предупреждения подобного такое оборудование оснащается системой ограничения пускового тока, что позволяет обеспечить долговечность и беспроблемность эксплуатации профессиональных и бытовых болгарок.

Поддержание постоянных оборотов диска

В момент соприкосновения рабочего диска и обрабатываемой поверхности может снижаться частота вращения инструмента, одновременно возникшее трение увеличивает нагрузку на двигатель. Используемая система поддержания постоянного числа оборотов способна компенсировать такое сопротивление, обеспечивая постоянную скорость резания. Подобными системами оснащаются профессиональные модели болгарок, что позволяет такому инструменту отличаться долговечностью, а угловая шлифмашина гарантирует качество проводимых работ.

Блокировка повторного включения

Наличие подобной системы исключает вероятность повторного запуска двигателя болгарки, что обеспечивает безопасность использования такого электроинструмента. Система блокировки повторного включения является обязательной функцией для профессиональных и бытовых моделей.

Защита от перегрузки электродвигателя

При эксплуатации болгарки на ее двигатель может приходиться повышенная нагрузка, что отрицательно сказывается на долговечности привода. Такая система защиты двигателя от перенапряжения позволяет исключить длительную нагрузку на инструмент, а вы будете полностью уверены в долговечности используемого оборудования.

Система защиты от пыли

На сегодняшний день углошлифовальные машины могут иметь следующие технологические и конструктивные решения по защите от пыли:

  • Использование подшипников закрытого типа.
  • Наличие мелкой сетки на вентиляционных отверстиях.
  • Использование шнуровых бандажей у ротора и бронирование обмоток стартера.
  • Заливка обмотки стартера эпоксидной смолой.

Наличие подобной системы защиты от пыли позволяет продлить срок службы инструмента, при этом не требуется регулярно вскрывать болгарку, очищая ее от пыли.

Машинка углошлифовальная — это популярный сегодня электроинструмент, который с одинаковым успехом используется обычными домовладельцами, профессиональными отделочниками и строителями.

Почему углошлифовальную машинку называют болгаркой?

Углошлифовальную машину в простонародье еще называют болгаркой. Чтобы понять, откуда пошло это название, нужно немного покопаться в истории.

В Советском Союзе слово «болгарка» появилось в обиходе в конце шестидесятых годов прошлого столетия. В то далекое от нас время болгары купили лицензию у компании Bosch на производство УШМ. Так как товары капиталистических стран в СССР были недоступны, в отечестве появился этот инструмент именно болгарского производства. Тогда Болгария являлась страной социалистического содружества, и торговые отношения с этим государством у нас были хорошо налажены. Поэтому в СССР в первую очередь появились углошливовальные машины этой страны, отсюда пошло и название. Инструмент из Болгарии стали называть «болгаркой».

Дополнительные функции

  1. Плавный ход

При включении шлифовальной машины требуемая скорость вращения достигается постепенно, без ударных нагрузок. Такая функция продлевает жизнь инструмента.

  1. Защита от заклинивания

Чтобы не возникло короткого замыкания и сгорания обмотки, когда шпиндель перестает вращаться по какой-либо причине, используют такую защиту. Она отключает питание угловой шлифмашины и тем самым предотвращает ее порчу.

  1. Блокировка непреднамеренного включения

Чтобы запустить агрегат, необходимо переключить специальный рычаг. Без этого кнопка пуска не будет включена.

  1. Регулятор скорости вращения

Выполняется в виде рычага или колеса. Позволяет регулировать обороты и удерживать их в конкретном диапазоне. Это предотвращает порчу диска и обрабатываемой поверхности.

  1. Автобалансировка насадки

Предотвращает вибрации и биения вращающейся насадки.

  1. Быстросъемный зажим

Позволяет быстро менять инструмент. Будет актуальным для профессионалов, которые по нескольку раз во время работы меняют диски и насадки.

  1. Кейс

Кейс для угловой шлифмашины

Выполняется в виде крепкого чемоданчика, в котором можно хранить как сам инструмент, так насадки, круги и прочее. Все раскладывается в специальные отсеки и хорошо фиксируется. Благодаря этому ничто внутри не гремит и не перемещается из угла в угол.

Диагностика механической части

Механические повреждения более наглядны. Если не включается болгарка, причина может выявиться после осмотра следующих узлов:

  • Осматривают шестерни редуктора. Проверьте целостность зубьев, прочность крепления и достаточно ли смазки. Если болгарка не развивает обороты, причиной могут оказаться стертые зубья на шестеренках.
  • Проверяют подшипник вала ротора. Он должен легко и беззвучно вращаться, цвет должен быть однотонным (синева говорит о перегреве детали). В противном случае его ремонтируют или меняют.
  • Осматривают резьбовой зажим фланца для крепления насадок. Фланцевая гайка не должна быть перетянута.
  • Проверка стопорной кнопки (штока). Причина ее поломки – запуск движка с нажатой кнопкой или заклинивание диска.

Осмотр шестерней редуктора

О диагностике и ремонте болгарки своими руками в следующем видео:

Какие бывают виды болгарок

Болгарки бывают профессиональные и бытовые. Но это деление можно считать несколько обобщенным, поскольку на рынке присутствуют такие варианты УШМ, глядя на которые, сложно дать однозначный ответ, к какому классу они относятся.

Бытовые болгарки

Главным различием между профессиональным и бытовым инструментом является продолжительность беспрерывной работы. Например, аппараты для домашнего использования рассчитаны на непродолжительную работу (10 мин) с перерывами в 15-20 мин. В целом, такая болгарка должна работать не более 2-3 часов в день.

Положительные стороны такого инструмента – это невысокая цена. Если предполагается использовать устройство изредка, по мелким бытовым вопросам, то бытовая УШМ будет лучшим и недорогим выбором для домашнего мастера.

Профессиональный инструмент

Главный недостаток профессионального инструмента – это его высокая стоимость. Также УШМ класса «профи» имеют больший вес в сравнении с бытовыми моделями. Но все эти недостатки компенсируются продолжительной и бесперебойной работой устройства в течение дня, особенно, если требуется постоянное использование данного инструмента.

Устройство

Углошлифовальная машинка – это простой по современным меркам инструмент. Ее основные части:

  • корпус;
  • электропривод;
  • редуктор;
  • шпиндель;
  • защитный кожух;
  • рукоятка.

Корпус выполнен из прочных материалов, чтобы защитить угловую шлифмашину от нагрузок и случайных ударов из внешней среды. В корпусе размещаются кнопки и регуляторы.

Питание привода осуществляется от сети 220 В, реже от аккумуляторов. Быстрое вращение создает нагрев, поэтому рядом размещается вентилятор.

Редуктор имеет всего одну ступень. Размещается в отдельной огороженной секции, заполненной смазкой.

На шпинделе имеется резьба, благодаря которой пильный диск или шлифовальный круг крепится с помощью шайбы и гайки.

Устройство шлифовальной машины

Защитный кожух предотвращает отлет искр и частичек обрабатываемого материала в сторону рабочего.

Ручка изготавливается съемной. По корпусу имеются отверстия с резьбой, в которые эту ручку можно вкрутить и тем самым сделать удобный для работника вариант удерживания болгарки.

Важные характеристики при выборе

  • мощность пневмодвигателя, указываемую в кВт;
  • частоту вращения шпинделя, об/мин;
  • давление сжатого воздуха, бар или МПа;
  • расход сжатого воздуха, л/мин;
  • диаметр круга, мм;
  • габариты, мм;
  • вес, кг.

При эксплуатации пневматической ушм необходимо следить за состоянием подшипников. Они должны регулярно промываться и смазываться. Периодичность проведения таких работ указывается в инструкции по эксплуатации, которую каждый производитель прикладывает к инструменту.

Категорически запрещается:

  • использовать шланги для подачи сжатого воздуха длиной более 5 м;
  • применять круги, не соответствующие размеру защитного кожуха УШМ пневматической;
  • работать со снятой защитой;
  • повышать давление сжатого воздуха сверх величины, рекомендуемой в паспортных данных;
  • работать с компрессором, в котором отсутствует блок подготовки воздуха.

Кроме того, работы выполняются в хорошо освещенном помещении, рабочий должен быть одет с применением спецодежды и необходимых средств защиты, а место проведения операций огорожено.

Какой размер диска популярнее в быту

У домашних мастеров самыми популярными являются модели болгарок с диаметром отрезного круга 125 мм. Вес такого инструмента не утомителен для рук, и им можно работать на весу, а габариты позволяют проводить отрезку и шлифовку даже в труднодоступных местах. Глубина реза нового диска Ø125 мм составляет примерно 35 мм, при этом болгарка позволяет выполнять круговое и двустороннее резание. Если УШМ нужна для единичного применения и небольших работ (отрезать торчащую арматуру или отделить часть водопроводной трубы), то для дома можно выбрать следующий в сторону уменьшения размер — 115 мм. В этом случае болгарка будет еще меньше и легче.

Дополнительные функции болгарок

Дополнительные функции бывают разные, от их наличия зависит стоимость инструмента. К ним относятся:

Наборы дисков от 125 до 230 мм.

  • плавное включение, позволяющее болгарке медленно набирать обороты, это значительно увеличивает срок ее службы, так как при включении нет резкого скачка скорости;
  • функция защиты от заклинивания насадки: если произойдет заклинивание, то электроинструмент автоматически отключится;
  • регулировка положения рукоятки достаточно полезна для левшей;
  • функция регулирования оборотов позволяет выставить оптимальное число оборотов шпинделя для порезки или шлифования различных материалов, что помогает сэкономить электроэнергию и расходные материалы;
  • защита от вторичного срабатывания нужна при пропадании электричества, когда болгарку просто забывают выключить;
  • поддержка постоянного числа оборотов становится незаменимой при проведении трудоемких работ;
  • функция гашения вибрации при работе полезна для мощных устройств, которая позволяет повысить комфортность при эксплуатации инструмента;
  • возможность быстрой смены диска.

Какие параметры важны при выборе болгарки

Разновидности болгарок по числу рукояток

Один из важнейших параметров конструкции угловой шлифовальной машинки – количество рукоятей для хвата. УШМ бывают одноручными или двуручными. В моделях с одной рукояткой основным местом хвата является сам корпус. Вторая ладонь ставится на ручку, чтобы обеспечить равновесие болгарки во время работы. Сама рукоять съёмная, и может фиксироваться в двух положениях с разных боков редукторного вала. Держать одноручную УШМ, по правилам безопасности, допускается только обеими руками.

В шлифовальных машинах двуручного типа основная рукоять находится позади корпуса. В некоторых моделях её можно поворачивать, что позволяет работать в труднодоступных местах под разными углами. Вторая, дополнительная, рукоятка фиксируется в трёх положениях.

УШМ с двумя рукоятками

Обзор болгарок под диск 180 мм

Болгарки с диаметром круга 180 мм относятся к профессиональному инструменту и применяются в строительстве и промышленном производстве. Глубина реза у этого электроинструмента может достигать 55 мм. В обзорной таблице ниже приведены параметры и цены некоторых моделей нижнего ценового диапазона

Среди них своей ценой, весом и наличием дополнительных функций обращает на себя внимание болгарка «Диолд»

Наименованиеоб/минМощ-ть (Вт)Цена (тыс. руб.)Плавный пускЗащита от н/пускаРегул. оборотовПоддержание оборотовВиброрукоятка
«ДИОЛД» УШМ -1,5-01-180800015003,9нетестьнетнетнет
Makita УШМ GA7050850020007нетнетнетнетесть
AEG УШМ WS 2200-180850022007,7нетестьнетнетнет
Metabo УШМ WE 24-1808500240011естьестьнетнетесть

Самой мощный привод и самый большой вес в этой группе (5.7 кг) имеет УШМ Metabo. Кроме этого, она выделяется наличием плавного пуска, защиты от несанкционированного включения и виброгасящей рукояткой.

Устройство углошлифовальной машины

Большинство моделей такого электроинструмента состоит из следующих элементов:

  • Корпуса, который изготавливается из металла, армированных полимеров или пластмассы.
  • Электрического двигателя, получающего энергию от встроенных или внешних аккумуляторов и от бытовой сети.
  • Одноступенчатого углового редуктора, который изготавливается из алюминиевых или магниевых сплавов. Наличие такого редуктора позволяет болгарке работать на различных оборотах, соответственно обеспечивается возможность применения инструмента для работы с деревом, обработки и разрезания керамической плитки, бетона и металла.
  • Шпинделя, состоящего из метрической резьбы, вала и гаек крепления для отрезного диска.
  • Съёмной рукоятки, которая может монтироваться в различном положении, что позволяет с удобством пользоваться таким инструментом.
  • Защитного кожуха, позволяющего защитить работающего с болгаркой человека от снопа искр и стружки, появляющейся во время работы инструмента.

Принцип работы таких углошлифовальных машин чрезвычайно прост. Электрический двигатель через соответствующий редуктор приводит в движение шпиндель. На шпиндель насажен отрезной диск или любая другая оснастка, что и позволяет выполнять обработку или же разрезание различных материалов.

Приобретая модели болгарок для домашнего использования необходимо обратить внимание на наличие у инструмента возможности изменения скорости оборотов шпинделя, что позволяет использовать такой инструмент для работы с различными материалами. А вот при выборе профессиональных моделей углошлифовальных машин нужно обратить внимание на наличие расщепляющей муфты, которая устанавливается между редуктором и двигателем

Такая муфта позволяет исключить вероятность появления обратного удара, который может отмечаться при заклинивании диска на высоких оборотах шпинделя.

Критерии выбора. Профессиональные и любительские шлифовальные машины

Угловая шлифовальная машина может использоваться для профессионального ежедневного применения или годами лежать на полке в гараже, изредка задействованная хозяином. Первый вариант естественно стоит дороже из-за дополнительного функционала. Так в профессиональном оборудовании устанавливается дополнительная защита от пыли, детали и узлы выполнены из более прочных материалов, предполагается использование технологий для снижения шума от работы и удобное регулирование скорости оборотов шпинделя. Профессиональная угловая шлифовальная машина способна долгое время сохранять работоспособность и обеспечивает непрерывность рабочего процесса.

Более простые УШМ дешевле и рассчитаны на нечастое использование. Работая с таким инструментом рекомендуется делать перерывы каждые 10-15 минут, чтобы дать время остыть нагревшимся деталям

Также следует обращать внимание на цену. Самые дешевые варианты стоит сразу отбросить, потому что в них производители экономят практически на всем, и такая шлифовальная машина прослужит недолго

При выборе угловой шлифмашины следует определиться с целями ее использования и уже потом выбирать модель, ориентируясь на диаметр диска, число оборотов шпинделя в минуту и мощность.

Обзор болгарок под диск 150 мм

Следующим за Ø125 является инструмент с отрезными кругами Ø150, который является переходным к профессиональному инструменту с дисками большого диаметра. Ниже представлен краткий обзор некоторых популярных по отзывам пользователей моделей нижнего и среднего ценового диапазона.

Наименованиеоб/минМощ-ть (Вт)Цена (тыс. руб.)Плавный пускЗащита от н/пускаРегул. оборотовПоддержание оборотовВиброрукоятка
«Интерскол» УШМ 150/13008 50013003,2нетнетнетнетнет
«Энкор» УШМ-1300/150Э9 50013003,8естьнетестьестьнет
Makita УШМ GA6040R9 00011008,7естьнетнетнетесть
Metabo УШМ WEV 15-1509 600155010,5естьнетестьестьесть

Все приведенные в таблице модели имеют вес свыше 2.5 кг, а самой тяжелой из них является болгарка «Интерскол», которая весит 2.9 кг.

На что обращать внимание при покупке болгарки

Рабочий диаметр круга/диска

От поперечного размера отрезного круга зависит не только глубина реза, но и производительность болгарки. Максимальная глубина реза у нового диска УШМ составляет примерно 0.2÷0.3 от его диаметра и быстро уменьшается по мере износа. Ограничением для этого параметра является не размер крепежных фланцев, равный 40 мм, а выступающая часть корпуса редуктора, которая у разных производителей и разных моделей УШМ может отличаться в ту или иную сторону. На практике чаще всего используют пять размеров отрезных кругов, из которых самые популярные — это Ø125 и Ø230 мм. Диски Ø115 мм применяют для малогабаритного инструмента, а Ø150 и Ø180 являются переходными к профессиональному инструменту большой мощности.

Все отрезные круги УШМ работают с нормированной предельной скоростью резания, которая вместе с максимальной скоростью вращения указывается на их этикетке. Последняя зависит от диаметра диска, и для скорости резания 80 м/сек ее можно легко посчитать по формуле: N=(80/π×D)×60 [об/мин]. Поэтому болгарки для Ø125 имеют максимальную скорость вращения шпинделя на холостом ходу 11÷12 тыс. об/мин, а для Ø230 она будет не более 6.6 тыс. об/мин. Вес УШМ этих двух размеров может отличаться в три-четыре раза, а цена — в шесть-семь раз. Поэтому оптимальная болгарка для дома — это инструмент с отрезным кругом Ø125, тем более что УШМ позволяет достаточно точно проводить круговую и двухстороннюю резку.

Мощность двигателя УШМ

Мощность болгарки напрямую зависит от диаметра ее отрезного круга. Чем он больше, тем длиннее дуга, по которой режущая кромка соприкасается с материалом и, соответственно, тем выше его сопротивление. Обычно мощность профессионального инструмента с дисками Ø230 составляет 2.0–2.3 кВт, но может достигать 2.8 кВт. Самая распространенная угловая шлифмашина с Ø125 обычно имеет мощность привода от 0.65 до 0.9 кВт, хотя встречаются модели болгарок мощностью 1 кВт и более. Паспортное значение оборотов УШМ всегда указывается для холостого хода, а при врезании диска в материал его скорость вращения значительно уменьшается. Величина этого уменьшения напрямую связана с мощностью привода: чем она выше, тем стабильнее обороты.

Количество ручек: одноручная или двуручная болгарка

Хотя болгарка является ручным инструментом, работать ею одной рукой категорически запрещено. Для управления УШМ предусмотрены две рукоятки: основная, в роли которой выступает хватовая часть корпуса, расположенная ближе к его концу, и дополнительная, которая крепится к редуктору болгарки. Обе они, как правило, имеют упругое нескользящее покрытие или, иначе говоря, обрезинены. На конце дополнительной рукоятки имеется резьба, с помощью которой она вкручивается в отверстие в корпусе редуктора. Таких отверстий у болгарок малой и средней мощности обычно два (слева и справа), а у тяжелого профессионального инструмента — три (еще одно сверху). У всех моделей УШМ хватовая часть дополнительной рукоятки в обязательном порядке оканчивается высоким круговым бортиком, который служит для предотвращения соскальзывания руки в сторону работающего диска.

Обзор болгарок под диск 125 мм

УШМ под диск Ø125 самые популярные как у любителей, так и у профессионалов. Цена большинства простых моделей болгарок составляет немногим более двух тысяч рублей, и именно эта категория пользуется наибольшей популярностью у пользователей. Она подходит и в качестве болгарки для дома, когда потребность в отрезных работах возникает эпизодически, и в качестве профессионального инструмента на один сезон. Ниже в таблице представлен небольшой обзор именно таких моделей, по которым практически нет отрицательных отзывов пользователей. Последним пунктом в качестве сравнения приведены характеристики и цена угловой шлифмашины AEG WS13-125XE со множеством дополнительных функций.

НаименованиеОб/минМощ-ть (Вт)Цена (тыс. руб.)Плавный пускЗащита от н/пускаРегул. оборотовПоддержание оборотовВиброрукоятка
«Вихрь» УШМ 125/90011 0009001,8нетнетнетнетнет
«Интерскол» УШМ 125/90011 0009002,2нетнетнетнетнет
Hitachi УШМ G13SS10 0005802,6нетнетнетнетнет
Мakita УШМ GA 503011 0007203,5нетнетнетнетнет
AEG УШМ WS13-125XE11 50013006,5естьнетестьестьесть

Самой легкой моделью из этого списка является «Хитачи» с весом 1.6 кг, а самой тяжелой – AEG (она весит 2.2 кг). По-хорошему следовало бы выделить самую надежную УШМ, но по отзывам пользователей это сделать непросто, хотя в целом чаша весов все же склоняется в сторону «Макиты».

Устройство и принцип работы УШМ

Конструктивно типичная угловая шлифмашина состоит из двух базовых компонентов: электропривода и редуктора (см. рис. ниже). Корпус привода оканчивается суженной хватовой частью с выключателем, которая выступает в роли основной рукоятки УШМ. Сменная дополнительная рукоятка крепится в резьбовые отверстия на редукторе, которые располагаются по бокам и сверху.

Корпуса приводной части болгарки изготавливают из ударопрочного пластика, при этом хватовую часть обычно дополняют упругой шероховатой накладкой. Выключатель у всех УШМ фиксируемый, что позволяет менять положение рук на инструменте без отключения электропитания. Электродвигатель болгарки вращается на двух подшипниках. Задний установлен в пластиковом гнезде в приводной части УШМ, а передний — в посадочном отверстии металлического корпуса редуктора. Помимо регулятора скорости электронная система управления режимами электродвигателя болгарки может включать устройство ограничения рабочего тока и стабилизатор количества оборотов. Система охлаждения двигателя УШМ состоит из пластиковой крыльчатки и щелевидных окон, через которые происходит циркуляция воздуха.

Приводной вал электродвигателя болгарки вращается в подшипнике, установленном в передней части корпуса редуктора, который изготовлен из алюминиевого (иногда магниевого) сплава и с помощью болтов соединен с корпусом приводной части. На его переднем конце закреплена коническая ведущая шестерня, которая передает крутящий момент на ведомую. В результате происходит снижение числа оборотов, увеличение вращающего момента и поворот оси вращения на 90º. Такое устройство болгарки направляет силы встречного сопротивления материала вдоль корпуса по направлению к оператору, что значительно облегчает ее удержание в процессе работы и исключает увод инструмента в сторону.

В некоторых моделях УШМ ведущая шестерня соединяется с валом электродвигателя с помощью специальной муфты, расцепляющей соединение при заклинивании инструмента. Вал ведомой шестерни болгарки оканчивается шпинделем с левой резьбой (обычно М14) для крепления инструмента.

Проверка и ремонт коллектора

Для осмотра коллектора необходимо извлечь ротор, разобрав при этом корпус и редуктор. При выявлении канавок на коллекторе он протачивается на токарном станке, а незначительные повреждения устраняются шлифовкой. Для шлифовки поверхности коллектора вал ротора закрепляется в патроне дрели, а шлифование производится стеклобумагой. При проведении шлифовки и токарных работ не допускается биение и смещение центра обрабатываемой детали, а перед работой необходимо снимать подшипники с вала ротора.

После проведения работ нужно очистить поверхность мягкой ветошью и убрать заусеницы на ламелях.

Принцип действия инструмента

В основном инструмент оснащают коллекторным электродвигателем с большим индуктивным сопротивлением. Этим добиваются значительного уменьшения рабочих токов.

Вал электродвигателя раскручивается и приводит в действие ведущую в редукторе шестерню. Она, в свою очередь, вращает ведомую шестерню, передавая напряжение на шпиндель.

На дорогостоящих моделях используют расцепляющую муфту, которая устанавливается между редуктором и двигателем. Её основная функция — предотвратить обратный удар при непредвиденной остановке диска из-за заклинивания. Такое устройство защищает узлы УШМ от поломки, а оператора от возможных травм.

Что такое УШМ

УШМ расшифровывается как угловая шлифовальная машина. Куда больше инструмент известен как болгарка. В назначение углошлифовальной машины – входят следующие типы работ:

  • Разрезание поверхностей разных материалов: дерева, плитки, кирпича, шифера, металлов, сплавов;
  • Абразивная обработка или шлифовка кромок и торцов заготовок;
  • Финишная полировка поверхностей.

Помимо универсальности, сильные стороны болгарки – это:

  • доступная цена;
  • возможность диагностики, ремонта, замены отдельных запчастей;
  • работа с недорогими сменными насадками.

Источник питания УШМ – съёмный аккумулятор или электросеть. Во втором случае в инструмент встроен сетевой кабель.

Шлифовальная машина с аккумулятором
