Твердость и износоустойчивость
Уплотнительные кольца полиуретановые, обладают такими уникальными свойствами, как эластичность, прочность и отличная износостойкость. Применение таких колец в качестве уплотнительных элементов для многих отраслей современной промышленности, целесообразно и экономически выгодно.
По твердости резины делят в зависимости от показателя твердости, изменяющегося от 0 до 100 (показатель по Шору, А):
- от 30 до 50 – твердость мягких резин.
- от 50 до 75 – резины средней твердости.
- от 76 до 86 – твердые резины.
- более 88 – очень твердые резины.
износоустойчивость – одна из определяющих характеристик резины, применяемой для уплотнительных колец. Этот параметр является одним из основных для колец круглого сечения, подвергаемым газоабразивному и вода абразивному воздействию, а также для колец подвижных соединений;
на уплотнительные свойства колец любого сечения влияет снижение уплотнительных свойств резины. Это происходит за счет снижения с течением времени внутреннего напряжения (релаксации напряжения). Этот параметр измеряется кратностью уменьшения исходного значения уплотнительных свойств и максимальным временем, за которое они уменьшатся в указанное число раз;
поскольку уплотнительные кольца подвергаются сжимающим и растягивающим нагрузкам, для них очень важным является такой показатель, как способность восстанавливать первоначальные свойства после снятия сжимающих и растягивающих напряжений. Релаксация определяет время восстановления свойств;

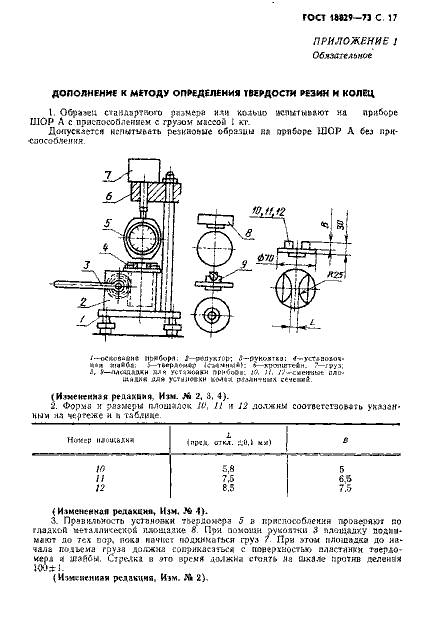

резиновые кольца должны обладать жесткостью (показатель определяется соотношением силы удара и остаточной деформации) и способностью рассеивать механическую энергию после динамического воздействия (демпфирование нагрузки).

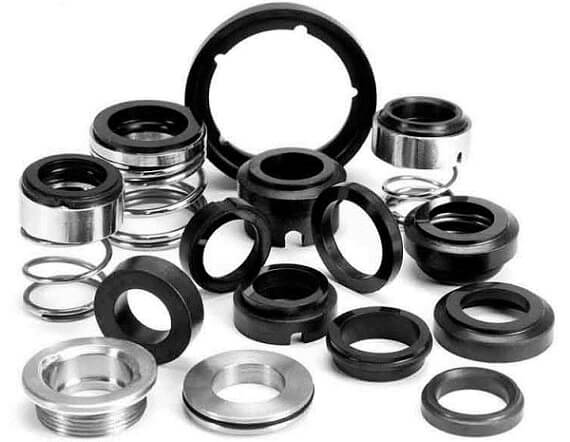

Уплотнительные кольца и манжеты широко используются для герметизации соединения неподвижных и подвижных деталей конструкции различных пневматических и гидравлических устройств.
Кольцо уплотнительное
Это могут быть санитарно-технические изделия, или двигатели внутреннего сгорания, детали канализации, насосы и газопроводы: сфера применения достаточно широка.
В каких случаях необходимы уплотнители
Кольцо резиновое используется для раструбных и муфтовых соединений труб. При этом оно обжимается примерно на половину от своего начального диаметра. Уплотнители из резины необходимы для установки таких труб:
- Полиэтиленовых (ПВП);
- Поливинилхлоридных (ПВХ);
- Полипропиленовых (ПП);
- Чугунных;
- Стальных;
- Железобетонных.
Уплотнительные кольца для соединения труб
Монтаж напорных чугунных труб ранее требовал использование пеньковой пряди в месте стыковки трубопровода. Использование уплотнителей из резины позволяет упростить установку узлов до минимума: необходимо только вставить в раструб уплотнение и можно соединять свободный конец трубы.

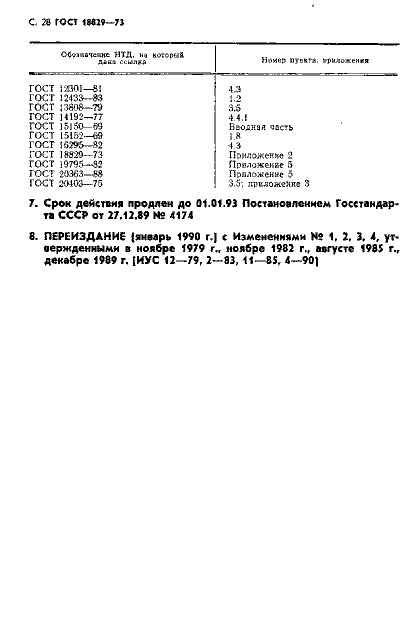

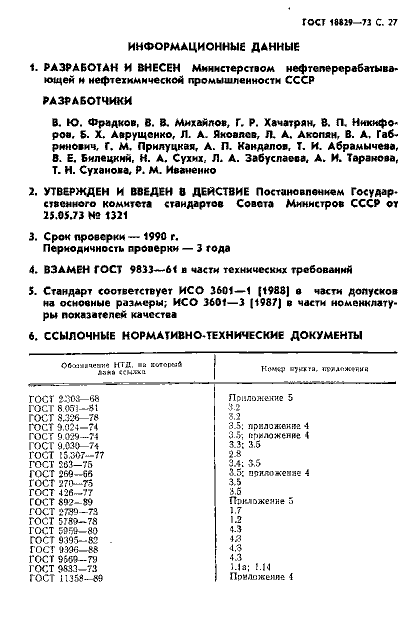

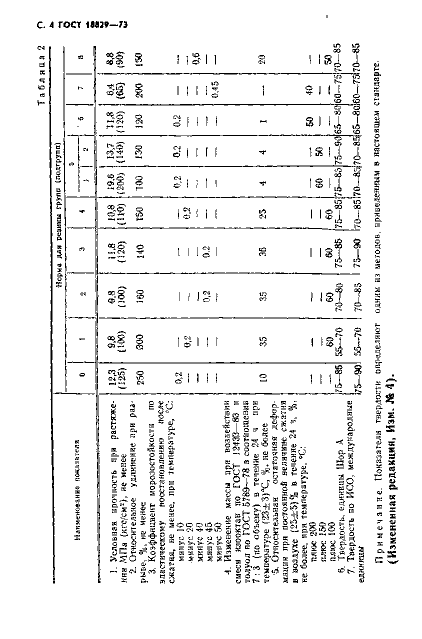

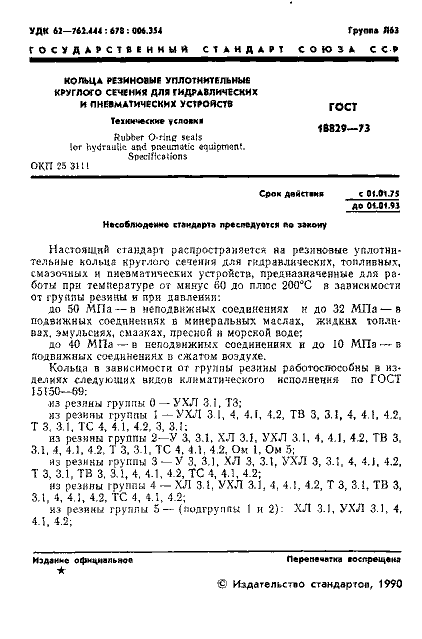

Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Технические условия
| Обозначение: | ГОСТ 18829-73 |
| Статус: | действующий |
| Название рус.: | Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Технические условия |
| Название англ.: | Rubber o-ring seals for hydraulic and pneumatic equipment. Specifications |
| Дата актуализации текста: | 07.11.2012 |
| Дата актуализации описания: | 07.11.2012 |
| Дата введения в действие: | 01.01.1975 |
| Область и условия применения: | Настоящий стандарт распространяется на резиновые уплотнительные кольца круглого сечения для гидравлических, топливных, смазочных и пневматических устройств |
| Взамен в части: | ГОСТ 9833-61 в части технических требований |
| Список изменений: | №1 от 01.01.1980 (рег. 12.11.1979) «Срок действия продлен» №2 от 01.04.1983 (рег. 04.11.1982) «Срок действия продлен» №3 от 01.01.1986 (рег. 23.07.1985) «Срок действия продлен» №4 от 01.07.1990 (рег. 27.12.1989) «Срок действия продлен» |
| Расположен в: |
|
Выбор уплотнительных колец
Уплотнительное кольцо из резины применяется при сооружении:
- канализационных трубопроводов с использованием раструбных соединений;
- водопроводов бытового назначения. Как правило, резиновые кольца для уплотнения стыков уже имеются в различных видах соединительных фитингов (компрессионные, обжимные и так далее);
- промышленных водопроводов, которые собираются при помощи фланцев;
- газопроводов разного назначения.
При выборе уплотнителя необходимо руководствоваться следующими параметрами:
- видом материала, использованного для изготовления кольца;
- формой и размерами прокладки.
Разновидности материалов изготовления
Уплотняющие кольца могут быть изготовлены из следующих видов материалов:
- Резины. Такие виды колец отличаются невысокой стоимостью, разнообразием форм и размеров, возможностью использования при прохождении среды с низкой или высокой температурой, а также для трубопроводов, проводящих химически активные вещества, например, нефтепродукты. Уплотнители из резины устанавливаются на различные виды труб: пластиковые, стальные, чугунные и так далее и могут применяться при сооружении канализационных систем, систем водоснабжения, в том числе и питьевого водоснабжения, газоснабжения и так далее.
- Силикона. Силиконовые уплотнители преимущественно используются в трубопроводах, проводящих питьевую воду. В отличие от резинового кольца силиконовое никак не влияет на качество питьевой воды, что и обуславливает область его применения. Однако стоимость таких уплотнителей выше, чем у колец из резины.
Уплотнительные кольца, изготовленные из силиконa
Каучук. Основным преимуществом каучуковых колец для уплотнения является низкая стоимость, но такие изделия нельзя устанавливать на канализацию и трубопроводы с активными средами, так как при воздействии химических составов каучук разрушается, что приводит к разгерметизации соединения.
Наибольшей популярностью как на бытовом, так и на промышленном уровне пользуются резиновые уплотнители, так как они являются наиболее универсальными.
Формы и размеры уплотнительных колец
После подбора материала уплотнительного кольца рекомендуется уделить внимание таким параметрам, как форма и диаметр герметизирующего изделия, которые должны полностью соответствовать параметрам трубы. Резиновые уплотнители бывают:. Резиновые уплотнители бывают:
Резиновые уплотнители бывают:
Резиновые уплотнители бывают:
- круглого сечения (рисунки выше). Кольца такой формы преимущественно применяются при сооружении безнапорных и напорных водопроводов, а также газопроводов. Кольца именно такой формы устанавливаются в большинство соединительных фитингов;
- квадратного или прямоугольного сечения. Такие герметизирующие кольца используются при сооружении фланцевых соединений.
Уплотнители прямоугольной и квадратной формы
Кроме формы кольца уплотнения могут отличаться по толщине. Бывают плоские и объемные уплотнители с разным значением данного параметра. Плоское кольцо надевается на трубу с раструбом в заводских условиях, поэтому приобрести такие уплотнители отдельно, как правило, практически невозможно.
Уплотнитель для раструбного соединения
Отдельным видом уплотнительных колец является резиновая манжета, которая преимущественно применяется для чугунных труб канализационной сети. Манжета представляет собой резиновую насадку и может быть любой формы и любых размеров.
Специальный уплотнитель для канализации
При помощи манжет также можно соединять трубы, изготовленные из разных материалов, и присоединять к канализации сантехнические приборы.
Использование
Уплотнительные кольца применяются для покрытию герметиком соединений разного оборудования вроде насосов, систем канализации, газовых магистралей и т. д. Кроме герметизации данные детали выполняют функции гашения шума и вибрации и изоляции от пыли, солнечного света, влаги и т. д.
Уплотнительные кольца в общем рассчитаны на влияние соленой и воды для питья, топлива, смазки и отдельных прочих химически активных веществ. Максимальное давление существенно отличается для вариантов для подвижных и неподвижных соединений. Более того в первом варианте важна скорость движения. Диапазон рабочих температур – от -50 до 130 °C. Некоторые варианты уплотнительных колец отличаются нестандартными значениями названных показателей в зависимости от назначения.
Среди перечисленных материалов полиуретан в 2-3 раза по стойкости к износу превосходит резину. По этому уплотнительными кольцами из него нередко заменяют обычные резиновые детали. Силикон и фторсодержащая резина также превосходят по долговечности резину.
При этом каждый материал для уплотнительных колец должен подходить нескольким требованиям.
Во-первых, данные детали должны владеть стойкостью к воздействию химически активных сред. Второе, в большинстве случаев требуется термическая устойчивость. Третье, нередко нужна устойчивость к морозам, определяющая сохранение уплотнительными кольцами гибкости до конкретного термического порога
Четвертое, очень важно понимать влияние их самих на изделия, с которыми они контактируют, другими словами коррозионную активность. В-пятых, такие изделия значительно отличаются по твердости в зависимости от назначения. В-шестых, важна устойчивость к износу
В-шестых, важна устойчивость к износу.
Жесткостью называют возможность сопротивления деформации. Она устанавливается на основе соотношения остаточной деформации к силе удара. С ней связана способность к возврату в первое состояние после устранения стрессов.
Особенный вид условий вырисовывается во время использования уплотнительных колец на границе вакуума и воздуха. В этом случае значительно ускоряются окислительные процессы. Для оберегания изделий от них в состав включают дополнительные элементы.
Также, при давлении более 10 МПа вырисовывается кессонный эффект, который может привести к разрушению. Ему отлично сопротивляются уплотнительные кольца из плотного и твёрдого материала.
Выбор уплотнительных колец выполняют на основе их показателей с учетом условий использования. Так, значение имеют температура и давление. Более того благодаря тому, что рассматриваемые детали подвержены сжатию и растяжению, важна их способность к возврату в первое состояние. Также при подборе уплотнительных колец имеет большое значение размер. Нужное значение устанавливается на основе показателей соединения.

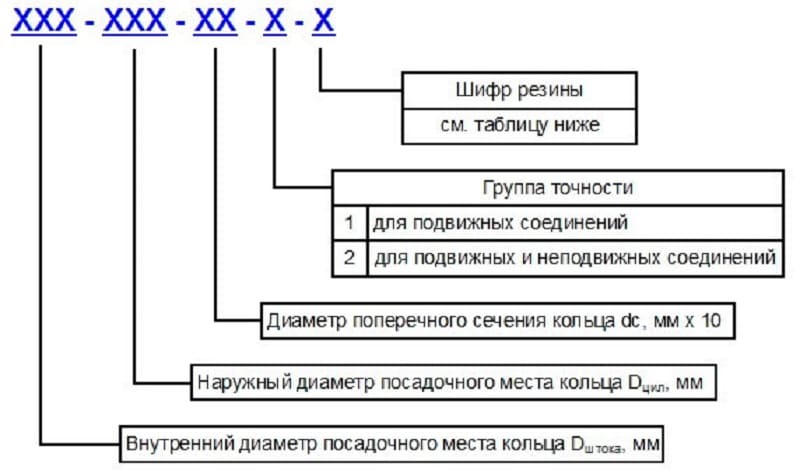

Для отображения ключевых параметров уплотнительных колец разработана система маркировки. Полное обозначение продемонстрировано пятизначной цифровой комбинацией. Первые три числа отражают диаметр: первое – штока, второе – цилиндра (диаметр изделия, на который рассчитывается уплотнитель, при этом для хорошего прилегания диаметр его самого чуть меньше), третье –сечения (*10). Четвертое число значит группу точности, пятое – группу материала (0-3 – бутадиен-нитрильный каучук, 4-6 — фторкаучук).
Необходимо брать во внимание, что вид маркировки устанавливается типом кольца для уплотнения. Полные маркировки используются нечасто
Особенности и назначение
Любое соединение, будь то соединение сантехники или же трубок в двигателе нуждается в качественной герметизации. В противном случае есть большой риск появления протечек.
Протечки – это всегда большая проблема. В одних случаях от них больше вреда, чем неудобств. В других появление протечки способно привести к катастрофическим последствиям.
Раньше протечки устранялись двумя способами:
- сваркой;
- обмазыванием соединение герметиками.
Со сваркой вы наверняка знакомы. Сборка трубопроводов посредством сварки чрезвычайно популярна. Этот способ позволяет из любого количества частиц создать полностью монолитную систему. Сваренные трубы не протекают, не боятся перепадов давлений. Соединив их однажды, вы можете забыть об их обслуживании.
Однако без очевидных минусов тоже не обошлось. Сваривая металл, мы так сказать, отрезаем себе пути отступления. Единожды приваренные трубы уже не разобрать. Их невозможно модифицировать, изменять и ремонтировать.
В случае появления такой необходимости придется буквально вырезать часть трубы, а затем повторять весь процесс заново.
Второй способ – наружная герметизация. Он немного удобнее сварки за счет того, что соединение в итоге все же можно разобрать, однако слой герметика при этом разрушается. То есть от ненужного повторения рабочих этапов уйти не удалось.
Другое дело – применение уплотнительных колец. Их появление на рынке произвело настоящий фурор. Ведь кольцо делало работу сантехников проще и быстрее, а также полностью решало задачу подготовки будущего трубного соединения к герметизации.
Уплотнительное кольцо, не имеет значения где мы его монтируем, хорошо защищает трубы от протечки. По большому счету, установив резиновые или силиконовые кольца единожды, вам больше не придется о них вспоминать.
Процесс разборки соединения тоже упростился до невозможности. В нужный момент кольцо достаточно просто снять.
Оно не повреждается (исключение составляют экземпляры, что длительное время находились в агрессивной среде, типа канализации, но даже в этом случае коэффициент разрушения минимален) то есть его допустимо использовать снова и снова, столько раз, сколько это необходимо.
Сферы применения
Сфера применения уплотнительных колец очень широка. Не стоит заблуждаться, отдавай предпочтение одной только канализации или системам водоснабжения. Мобильные уплотнения, коими кольца и являются, необходимы и в машиностроении, авиационной промышленности и т.д.
Без уплотнителей никак не обойтись при постройке инструментов, работающих на системах передачи жидкости. Самый очевидный пример – гидравлика.
Гидравлические системы передачи усилий известны всем. Они встречаются в различных инструментах, в особенности распространены в строительстве.
Здесь гидравлические насосы задействуют для гибки труб, поднятия тяжестей, сверления, обжимания и т.д.
Гидравлический насос тоже надо герметизировать, однако делается это так, чтобы в любой момент у человека имелась возможность разобрать насос, почистить его, сменить жидкость и т.д. Аналогичным образом дела обстоят в машиностроении.
Впрочем, обычный человек с модифицированием движка внутреннего сгорания или гидравлического насоса практически не сталкивается. Чего не скажешь о системах канализации и водоснабжения. А ведь в них набор уплотнительных колец выполняет не менее важные функции.
Их наклеивают внутрь на раструбные соединения. Таким образом, принцип скрепления канализации упрощается до невозможности.
Для канализации также рекомендуется покупать набор колец из материала, что не поддается воздействию агрессивной среды. При этом нет нужды переплачивать за безвредные для человека уплотнители, например, силиконовые. Обычная промышленная резина тоже подойдет.
С системами водоснабжения ситуация немного иная. Здесь сами по себе уплотнительные манжеты и кольца не столь популярны.
Сантехник не будет отдельно покупать набор колец, так как большинство из них уже встроены в готовые фитинги. В частности, практически все обжимные и компрессионные фитинги содержат в себе резиновые или силиконовые уплотнители.
В промышленных трубопроводах набор уплотнителей применяется при сборке фланцевых соединений. По большому счету, во фланцах без колец вообще никак не обойтись, потому как обычное стягивание болтами не дает нужного качества герметичности.
Для герметизации фланцев покупают набор колец специального размера. Необходимо выбрать уплотнитель, что точно подходит под канавку или прорезь внутри фланца. Все размеры канавок и уплотнителей легко определяются через ГОСТы.
Резиновые уплотнительные кольца для компрессоров
Зачем же эти резинки нужны?Уплотнительные кольца устанавливают на трубки, фитинги, и другие соединительные узлы автомобильного кондиционера
Эти резиновые кольца обеспечивают герметичность стыковки, что важно для защиты от протечек или страховки от попадания жидкости и воздуха внутрь системы автомобильного кондиционера.Большинство фреоновых колец изготовлены из термостойкого каучука с высокой устойчивостью к воздействию температур и химических веществ. Рабочие температуры от -40 до 150 градусов Цельсия
Срок годности таких колец может доходить до 10 лет.Многие начинающие мастера ставят различные маслобензостойкие кольца и резинки для гидравлических соединений, не предназначенные к эксплуатации в автокондиционерах. При контакте с фреоном такие кольца быстро приходят в негодность, что неизбежно приводит к опустошению вашего кондиционера. Поэтому настоятельно рекомендуем не экономить на резиновых уплотнениях.
Теперь немного подробнее про каждый вид колец:Это стандартное кольцо типа O-ring, они установлены в подавляющем большинстве автомобилей. Цвет не обязательно зеленый, они могут быть синими, коричневыми, черными и так далее, но опять же, по нашему опыту, в автомобильных кондиционерах больше всего распространены именно зеленые кольца.Еще существуют так называемые сдвоенные кольца, предназначенные для американских машин. Они отличаются двойным уплотнением, которое обеспечивает надежное и герметичное соединение, полностью устраняющее возможные утечки воздуха.Следом у нас представлены кольца для французских авто (Рено, Пежо и Ситроен). Они имеют встроенный металлический обод для надежной фиксации на трубке и сохранения формы в любых температурных условиях.И, наконец, существуют специальные металлорезиновые кольца компрессоров автомобильного кондиционера, в основном они применяются в автомобилях концерна GM, это машины Опель, Дэу (в частности популярная модель Нексиа). Устанавливаются в местах соединениях трубок с компрессором, конденсором и других узлах системы. Эти кольца представляют собой стальную шайбу, внутренняя кромка которой состоит из привулканизированной резины. Производителем заявлена рабочая температура от -40°C до +200°C.
Теперь перейдем к размерам уплотнений.Если необходимо подобрать резинку для стандартного соединительного фитинга, то всё достаточно просто:Существует 4 стандартных размера кондиционерных трубок (G-6, G-8, G-10 и G-12), соответственно, на эти 4 размера и подбираются стандартные резинки.
Но помимо стандартных фитингов, в кондиционерном контуре существует множество других соединений, и в каждом соединении установлены резинки разных размеров. В нормальном автосервисе резиновые уплотнения есть всегда – мастера приобретают несколько наборов, перекрывающие все потребности сервиса. Если вам не повезло и в автосервисе не оказалось нужной вам резинки, вы можете приехать к нам в магазин в Санкт-Петербурге – подберем подходящее для вас уплотнение.
Чтобы правильно подобрать резиновое уплотнение необходимо знать внутренний диаметр кольца и его сечение. Правильно измерить внутренний диаметр и сечение кольца можно с помощью специальной токарской линейки, либо с помощью специального конуса для определения диаметра резиновых колец. Но чаще всего таких инструментов у частных лиц не бывает, поэтому можно просто воспользоваться штангенциркулем. Зная эти размеры внутреннего диаметра и сечения, мы с легкостью можем подобрать правильное резиновое уплотнение для вашей трубки, которое не будет пропускать фреон и воздух.Учитывая огромное количество размеров уплотнительных колец, в нашем магазине в Санкт-Петербурге мы подбираем кольца только по вашему образцу!
И еще небольшой совет — перед установкой рекомендуется смазать уплотнительное кольцо компрессорным кондиционерным маслом — это на некоторое время защитит резину от пересыхания.
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации материалов и технологий» (ФГУП «ВНИИ СМТ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 160 «Продукция нефтехимического комплекса»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 февраля 2017 г. № 84-ст
4 Настоящий стандарт идентичен стандарту АСТМ Ц 1115—06 (2011) «Стандартная спецификация на прокладки и вспомогательные принадлежности из плотной эластомерной силиконовой резины» (ASTM С 1115—06 (2011) «Standard specification for dense elastomeric silicone rubber gaskets and accessories». IDT).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5—2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов АСТМ соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены е статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется е ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — е ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет ()
Стамдартинформ. 2017
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р 57399—2017
Кольца прямоугольного сечения

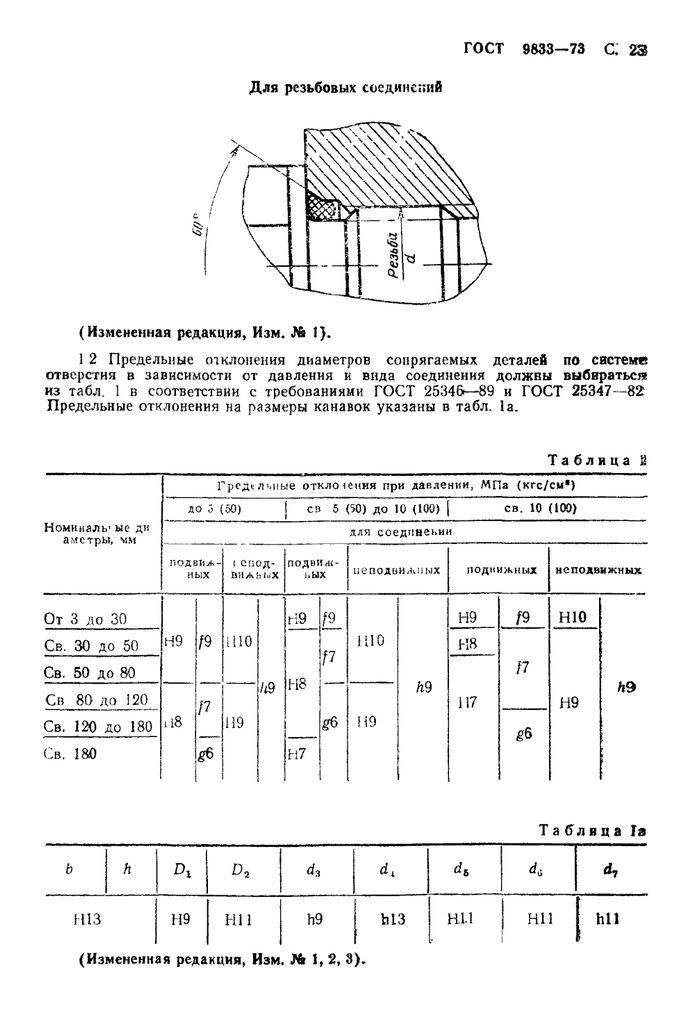

Уплотнительные кольца прямоугольного сечения предназначены для воспрепятствования утечкам рабочей среды, а также для защиты от различных загрязнителей и жидкости. Наиболее часто их применяют для герметизации фланцевых соединений. Как правило, уплотнения данного вида используются в неподвижных узлах и агрегатах, однако они могут функционировать и в подвижных. В магазинах компании Вы можете приобрести как данный вид уплотнений, так и кольца круглого сечения ГОСТ 9833-73. Кроме этого, у нас Вы сможете найти кольца круглого сечения импортные и многие другие.
Кольца прямоугольного сечения – основные характеристики и свойства
Конкретные размеры колец данного вида определяются так: d x D x h, где d – это диаметр штока (в миллиметрах); D – это диаметр цилиндра (в миллиметрах); h – это высота кольца прямоугольного сечения (в миллиметрах). К примеру, обозначение: 25х35х10 говорит о том, что диаметр штока составляет 25 миллиметров, диаметр цилиндра равняется 35 миллиметров, а высота кольца – 10 миллиметров.
Диапазон температурных показателей, в котором допустимо функционирование колец прямоугольного сечения, зависит от материала уплотнительного элемента и может составлять от минус 60°С до плюс 200°С.
Уплотнительные кольца прямоугольного сечения изготавливаются из акрилонитрил-бутадиеновых каучуков, фторопласта, полиуретана, фторкаучука, силиконового каучука и других материалов. В зависимости от того, из какого материала изготовлено уплотнение, оно может работать в следующих рабочих средах: спирты, растворы солей, кислотная и щелочная среда, воздух, различные растворители, водяной пар.
Данный вид колец применяется в различном оборудовании, работающем в нефтегазовой отрасли, химической промышленности, в автомобилестроении и других сферах. В торговых точках нашей компании кроме колец прямоугольного сечения, Вы можете заказать и купить кольца нажимные ГОСТ 22704-77.
Условия эксплуатации
Для обеспечения герметичности узла с помощью кольца прямоугольного сечения за счет сжатия уплотнения в процессе сборки, необходимо чтобы радиальное сжатие кольца равнялось 0,1-0,2 миллиметра. При небольших давлениях герметизация происходит из-за смещения уплотнительного элемента под давлением среды. При сборке выбор размера уплотнений и канавок для их установки осуществляется с учетом бокового зазора в границах 0,2-0,25 миллиметра.
Необходимо отметить, что кольца прямоугольного сечения широко используются в качестве опорных колец. Главным образом они применяются для функционирования в подвижных соединениях, защищая при этом уплотнительные элементы. В этом случае кольца прямоугольного сечения фактически сами не являются уплотнениями – они просто препятствуют продавливанию уплотнительных элементов в зазор шток/цилиндр. Для данных целей производятся эти изделия из материалов, наделенных высокой прочностью и твердостью, к примеру, из тефлона.
Для некоторых применений могут использоваться разрезные кольца прямоугольного сечения (прямой разрез или под углом). В агрегатах с двухсторонним давлением уплотнительные элементы могут предохранять два защитных кольца. Для устройств, работающих в условиях высоких давлений, данный вид колец станет эффективным элементом усиления.
Выбор колец прямоугольного сечения следует выполнять в соответствии с химическими и физическими свойствами рабочей среды, которая непосредственно контактирует с уплотнением. Кроме этого, необходимо учитывать технические параметры работы устройств. Наша компания готова осуществить производство изделий любых размеров по эскизам и чертежам.
