Проведение испытания[править | править код]
При испытании материалов, твёрдость которых не зависит от относительной влажности, дюрометр и образцы для испытания кондиционируют не менее 1 ч в условиях одной из стандартных атмосфер по ГОСТ 12423-2013 «Пластмассы. Условия кондиционирования и испытания образцов (проб)» (ISO 291), защитив их от воздействия прямых солнечных лучей. При испытании материалов, твёрдость которых зависит от относительной влажности, образцы для испытаний следует кондиционировать по тем же стандартам или согласно соответствующей нормативно-технической документации на испытуемый материал.
При этих же условиях проводят испытание.
Испытуемый образец должен иметь толщину не менее 6 мм. Для достижения необходимой толщины образец для испытаний может состоять из нескольких тонких слоёв, но результаты испытаний, полученные с такими образцами, могут не согласовываться с результатами испытаний цельных образцов, так как поверхности таких слоёв иногда не полностью соприкасаются друг с другом.
Размеры образцов должны позволять проводить испытание на расстоянии не менее 12 мм от любого края, если только заранее не будет известно, что при испытаниях на меньшем расстоянии от края достигаются идентичные результаты. Поверхность образца в месте контакта с опорной поверхностью на площади радиусом не менее 6 мм от кончика индентора должна быть очень ровной. На кривых, неровных или шероховатых поверхностях нельзя получить удовлетворительные результаты измерения твёрдости с помощью дюрометра.
Испытуемый образец помещают на твёрдую ровную горизонтальную поверхность. Дюрометр устанавливают в вертикальном положении так, чтобы кончик индентора находился на расстоянии не менее 12 мм от любого края образца. Как можно быстрее без толчка к образцу прижимают опорную поверхность дюрометра, держа её параллельно поверхности испытуемого образца. К опорной поверхности с помощью специального приспособления или груза прилагают давление, достаточное для обеспечения надёжного контакта с образцом.
Допускается пригружение твердомера вручную.
Снимают показания индикаторного устройства спустя 15+1 с. Если необходимо произвести мгновенное измерение, то показание снимают в течение 1 с после прижатия опорной поверхности к образцу. В этом случае записывают максимальное значение, которое покажет индикатор дюрометра.
Лучшая воспроизводимость может быть достигнута путём использования подставки (штатива) для дюрометра или груза, центрируемого по оси индентора, или того и другого вместе для прижатия опорной поверхности к образцу. Для дюрометра типа А рекомендуется масса груза 1 кг, а для дюрометра типа D — 5 кг. Интервал времени, после которого снимают показания, может устанавливаться на отдельные материалы собственной нормативно-технической документацией.
Проводят пять измерений твёрдости в разных местах поверхности образца, но на расстоянии не менее 6 мм от точки предыдущего измерения, и определяют среднее значение. Рекомендуется при получении с помощью дюрометра типа A значений выше 90 испытания проводить с дюрометром типа D, а при получении с помощью дюрометра типа D значений меньше 20 испытания проводить с помощью дюрометра типа A.
Оформляют протокол испытаний, в который включают:
- ссылку на стандарт;
- полную идентификацию испытуемого материала;
- описание образца для испытания, включая толщину, а в случае применения составного образца и число слоёв;
- температуру испытания и относительную влажность, если твёрдость испытуемого материала зависит от влажности;
- тип дюрометра (A, D и т. д.);
- если известно и если требуется, время, прошедшее с момента изготовления образца до момента измерения твёрдости;
- отдельные значения твёрдости и интервал времени, по истечении которого эти показания снимались;
- среднее значение твёрдости;
- отдельные подробности процедуры, не указанные в стандартах, на которые имеются ссылки, и любые другие указания, которые могут повлиять на результаты.
Показания можно записывать по следующей форме, твёрдость по Шору: А/15:45, где A — тип дюрометра, 15 — время в секундах от момента приведения опорной поверхности в тесный контакт с образцом до момента снятия показания, 45 — показания. Аналогичным образом твёрдость по Шору D/1:60 означает показание 60, полученное с помощью дюрометра типа D в течение 1 с или от максимального показания.
Последние посты
Почему в эксперименте ELISA используются разные цвета?
На что следует обратить внимание в эксперименте ELISA?
15 часто задаваемых вопросов в экспериментах ELISA
Как мыть микропланшет для ИФА?
Что такое ИФА и его принцип?
Каковы 4 типа ИФА?
Как сделать тест Элизы?
Что такое стакан в лаборатории?
Что такое лаборатория уровня биобезопасности 3?
Почему важна безопасность в лаборатории?
Как вы обеспечиваете безопасность в лаборатории
Что такое ГХ-МС
Что такое онлайн-масс-спектрометр
Что такое МАЛДИ-ТОФ
Что такое ИМС
Что такое ЖХ-МС
Что такое ИСП-МС
Что такое центрифужная пробирка
Что такое центрифуга?
Что такое тест-полоски для мочи?
Что такое сумка для образцов?
Что такое 96-луночный планшет?
20 важного лабораторного оборудования для органической химии в каждой лаборатории
10 важных альтернатив лабораторному оборудованию для обеспечения безопасности в каждой лаборатории
Осуществление измерений
Измерение твердости способом вдавливания выполняют на горизонтальной твердой поверхности. Дюрометр располагают вертикально. Опорную поверхность прибора быстро прижимают к исследуемому предмету и оказывают на него давление. Спустя 15 секунд снимают показания. Далее выполняют вычисление среднего для пяти замеров в различных точках поверхности на взаимном удалении от 6 мм. В случае мгновенного замера показания снимают через секунду после оказания давления. При этом учитывают максимальный результат.
В случае получения на дюрометре типа D результатов менее 20, следует использовать прибор типа A, и наоборот, если дюрометр класса A дает значения более 90, переходят на устройство типа D.
Для выполнения корректных измерений необходимо соблюдение следующих требований:
- Необходимо, чтобы толщина исследуемого предмета составляла от 6 мм. Для достижения данного значения допустимо совмещение нескольких слоев, однако вследствие недостаточно плотного их прилегания возможно отклонение результатов в сравнении с аналогичными цельными предметами.
- Измеряемые предметы должны иметь размеры, достаточные для осуществления измерений на расстоянии от 12 мм от краев поверхности.
- Исследуемая поверхность в радиусе хотя бы 6 мм от кончика индентора должна быть ровной. При наличии перепадов, шероховатостей, неровностей происходит существенное отклонение результатов.
- Материалы кондиционируют.
- Необходимо учитывать условия среды и исключить те из них, что влияют на параметры материала.
При исследовании методом отскока склероскоп устанавливают вертикально по отвесу или уровню. Измеряемый предмет фиксируют на его столике, зажимается. Цилиндрические детали размещают в специальной подставке, а крупные предметы исследуют съемной частью прибора. В данном случае также проводят пять измерений твердости и результатом считают их среднее значение. При этом удары выполняют с частотой до 5 в 10 секунд, а точки располагают в 2 мм или более друг от друга и от краев.
Таким образом, технология определения твердости методом Шора включает простые, но неточные методы, наиболее применимые для быстрых измерений.
Влияние твердости на характеристики полиуретана
Важно знать, что какой-то прямой зависимости между твердостью по шору и фундаментальными свойствами полиуретана нет. Это объясняется тем, что метод вдавливания, по сути, является эмпирическим, и его результаты зависят от условий, в которых проводятся измерения. Однако за счет стандартизации шкал и общепринятого порядка проведения опыта метод позволяет получить определенную информацию о качествах материала
Однако за счет стандартизации шкал и общепринятого порядка проведения опыта метод позволяет получить определенную информацию о качествах материала.
Читать также: Как вытащить машину с помощью ручной лебедки
В частности для Адипола с увеличением твердости по шору увеличиваются и другие характерные показатели, такие как предел прочности, степень сопротивления разрыву и т.д.
Компания STAMO предлагает изделия из полиуретана марки Adipol, отличающиеся друг от друга как твердостью, так и иными свойствами, и предназначенные для решения различных задач.
Способность сопротивляться проникновению в поверхностные слои другого тела. Таково определение твердости .
Но, как это определение определить, в каких цифрах зафиксировать? Над этим бились сотни ученых. Около 10-ти из них создали универсальные шкалы твердости .
Они направлены на разные материалы, разнятся в нюансах измерений. Одна из таких шкал – твердость по Шору.
Кем он был, и как подошел к вопросу сопротивления одних материалов другим, расскажем далее.
Шора звали Альбертом. Он был американским промышленником, жил в 20-ом веке. Шкалу твердости разработал, дабы облегчить свой труд и сделать предприятие успешным.
Завод производил низкомодульные материалы. Их характеризует малая продольная упругость. Это приводит к высокой эластичности, даже при комнатных температурах.
Таковы полимеры, продукты вулканизации, каучуки, некоторые пластмассы. Для них-то и создан метод Шора.
Твердость материалов по Шору – эмпирический метод. Это значит, что он опытный, направлен на изучение фактов, наблюдение.
Показатель получается «оторванным». Нет его связи с фундаментальными характеристиками испытуемого образца.
Зато, его твердость влияет на эксплуатационные параметры. Так, твердость резины по Шору интересует, к примеру, автомобилистов.
Они ориентируются на шкалу , покупая покрышки. Стандарт их твердости – от 50-ти до 75-ти единиц Шора. Чем мягче резина, тем лучше ее сцепление с дорогой.
Однако, податливость материала приводит к его скорейшему изнашиванию, нагреву. Мягкая резина шумная и быстро теряет форму.
Число Шора позволяет подобрать идеальные покрышки для конкретных условий и потребностей.
Только вот, указывают показатель шкалы на своих покрышках всего около 30% производителей. Наличие заметки указывает на ответственный подход к делу и качество товара.
Проблемы в определении твердости по Шору нет. Было бы желание. Прибор для опытов прост, как и схема их проведения.
Единственный минус – приличный разброс значений результатов. Но, более удобного метода, пока, не придумано. Перейдем от теории к практике?
Обозначение твердости
Как и любая физическая величина, твёрдость имеет свое обозначение. Из-за наличия множества методик измерений, каждая из них требует своего обозначения во избежание путаницы. Следует заметить, что часть методов выдает искомую величину как безразмерную, но по методу Виккерса твердость измеряется как кгс/мм2. В обозначениях размерность не пишут, подразумевая ее наличие. Твердость по Виккерсу обозначается символами HV, где после символов может стоять значение силы и времени выдержки:
- HV 500 – стандартная нагрузка 30 кгс (294,2 Н) при времени выдержки 10-15 с;
- HV 150 10/40 – нагрузка 10 кгс (98,07 Н) при выдержке 40 с.
Перевод значений, измеренных другими методами, производится при помощи стандартных таблиц, которые входят в комплекты документации на измерительные приборы, а также присутствуют в справочной литературе.
Как измеряется твердость полиуретана по Шору
Определение твердости дюрометром
Прибор для измерения показателей был создан самим Шором еще в 1920 году. Название его – дюрометр. Он состоит из опорной площадки с отверстием посередине, стержня-индентора и упругой пружины, прилагающей к стержню некоторую силу. Также дюрометр снабжен индикатором, показывающим, насколько носик индентора выдвигается за границы опорной поверхности.
Существует несколько шкал твердости. Чаще всего применяются A и D. Разные шкалы необходимы для большей точности, ведь измерения проводятся для различных материалов. Шкала A оптимальна для мягких, а D подходит для более упругих.
Также использование этого метода требует учета условий окружающей среды
Перед тем, как определить твердость изделий из полиуретана, важно отметить влажность среды, температуру, наличие прямого солнечного излучения. Для истинных показателей следуют исключить факторы, искажающие результаты
Помочь в этом могут стандарты ISO.
Также существуют особые требования к виду образца для испытаний. Толщина его должна превышать 6 мм. Ширина же должна быть такой, чтобы до каждого из краев при измерении оставалось не менее 12 мм. Образец должен быть гладким, так как шероховатая текстура приводит к получению искаженных результатов.
Метод определения твердости
Чтобы определить твердость материала, дюрометр устанавливается вертикально, от носика индентора до любого из краев должно оставаться не меньше 1,2 см. Опорная панель быстро, но без толчка прижимается к поверхности образца. При этом необходимо сохранять параллель между плоскостями. Давление может оказываться с помощью специального груза или же ручным жимом.
При мгновенных измерениях показатели снимают через 1 секунду. Но чаще выдерживают интервал в 15 секунд. Для большей точности измерения проводятся пять раз на различных участках образца. Из полученных значений высчитывается среднее арифметическое. Результат может быть от нуля до ста. Это и есть показатель твердости полиуретана по таблице Шора.
Испытуемые материалы по основным шкалам

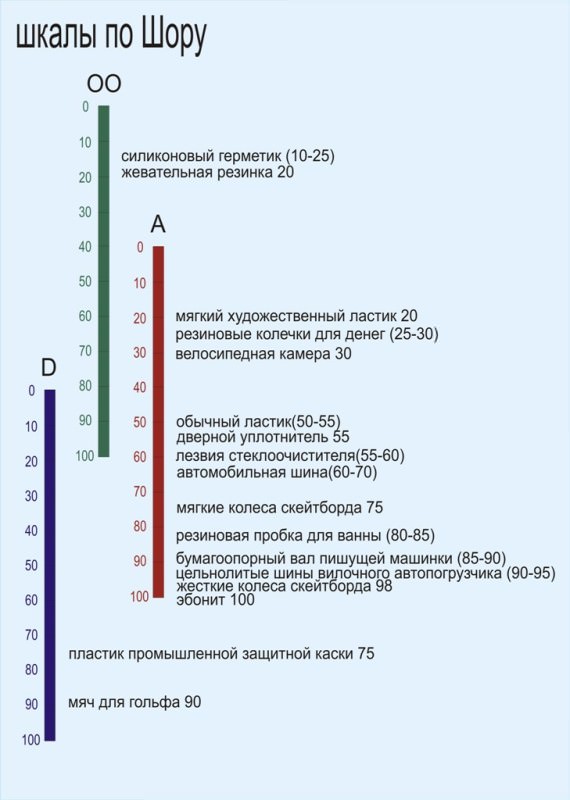

Также для выбора шкалы Шора можете воспользоваться сравнительным графиком, представленным ниже.
Метод Шора описан в стандартах ГОСТ 24622, ГОСТ 263, ISO 868, ASTM D2240.
Твёрдость по Шору (метод вдавливания)
При испытании материалов, твёрдость которых не зависит от относительной влажности, дюрометр и образцы для испытания кондиционируют не менее 1 ч в условиях одной из стандартных атмосфер по ГОСТ 12423-2013 «Пластмассы. Условия кондиционирования и испытания образцов (проб)» (ISO 291), защитив их от воздействия прямых солнечных лучей. При испытании материалов, твёрдость которых зависит от относительной влажности, образцы для испытаний следует кондиционировать по тем же стандартам или согласно соответствующей нормативно-технической документации на испытуемый материал.
При этих же условиях проводят испытание.
Испытуемый образец должен иметь толщину не менее 6 мм. Для достижения необходимой толщины образец для испытаний может состоять из нескольких тонких слоёв, но результаты испытаний, полученные с такими образцами, могут не согласовываться с результатами испытаний цельных образцов, так как поверхности таких слоёв иногда не полностью соприкасаются друг с другом.
Размеры образцов должны позволять проводить испытание на расстоянии не менее 12 мм от любого края, если только заранее не будет известно, что при испытаниях на меньшем расстоянии от края достигаются идентичные результаты. Поверхность образца в месте контакта с опорной поверхностью на площади радиусом не менее 6 мм от кончика индентора должна быть очень ровной. На кривых, неровных или шероховатых поверхностях нельзя получить удовлетворительные результаты измерения твёрдости с помощью дюрометра.
Испытуемый образец помещают на твёрдую ровную горизонтальную поверхность. Дюрометр устанавливают в вертикальном положении так, чтобы кончик индентора находился на расстоянии не менее 12 мм от любого края образца. Как можно быстрее без толчка к образцу прижимают опорную поверхность дюрометра, держа её параллельно поверхности испытуемого образца. К опорной поверхности с помощью специального приспособления или груза прилагают давление, достаточное для обеспечения надёжного контакта с образцом.
Допускается пригружение твердомера вручную.
Снимают показания индикаторного устройства спустя 15+1 с. Если необходимо произвести мгновенное измерение, то показание снимают в течение 1 с после прижатия опорной поверхности к образцу. В этом случае записывают максимальное значение, которое покажет индикатор дюрометра.
Лучшая воспроизводимость может быть достигнута путём использования подставки (штатива) для дюрометра или груза, центрируемого по оси индентора, или того и другого вместе для прижатия опорной поверхности к образцу. Для дюрометра типа А рекомендуется масса груза 1 кг, а для дюрометра типа D — 5 кг. Интервал времени, после которого снимают показания, может устанавливаться на отдельные материалы собственной нормативно-технической документацией.
Проводят пять измерений твёрдости в разных местах поверхности образца, но на расстоянии не менее 6 мм от точки предыдущего измерения, и определяют среднее значение. Рекомендуется при получении с помощью дюрометра типа A значений выше 90 испытания проводить с дюрометром типа D, а при получении с помощью дюрометра типа D значений меньше 20 испытания проводить с помощью дюрометра типа A.
Оформляют протокол испытаний, в который включают:
- ссылку на стандарт;
- полную идентификацию испытуемого материала;
- описание образца для испытания, включая толщину, а в случае применения составного образца и число слоёв;
- температуру испытания и относительную влажность, если твёрдость испытуемого материала зависит от влажности;
- тип дюрометра (A, D и т. д.);
- если известно и если требуется, время, прошедшее с момента изготовления образца до момента измерения твёрдости;
- отдельные значения твёрдости и интервал времени, по истечении которого эти показания снимались;
- среднее значение твёрдости;
- отдельные подробности процедуры, не указанные в стандартах, на которые имеются ссылки, и любые другие указания, которые могут повлиять на результаты.
Показания можно записывать по следующей форме, твёрдость по Шору: А/15:45, где A — тип дюрометра, 15 — время в секундах от момента приведения опорной поверхности в тесный контакт с образцом до момента снятия показания, 45 — показания. Аналогичным образом твёрдость по Шору D/1:60 означает показание 60, полученное с помощью дюрометра типа D в течение 1 с или от максимального показания.
Применение измерения по Шору
Твердость по Шору – таблица, способная указать на нюансы использования товаров. Так, если показатель ластика равен 20 единицам, значит, он художественный. Творцам нужны мягкие резинки, не портящие бумагу для рисования, способные деликатно растушевывать, к примеру, карандашные наброски.
Для канцелярских же целей, школы, или офиса, лучше подходят ластики с твердостью около 50 единиц Шора
Покупая герметик для строительства, работ по дому, важно знать, легко ли будет его вскрыть. К примеру, фиксировали некоторые швы в ванной. Если герметик потемнеет, или потрескается, его придется выскабливать
Это сложнее, чем вычистить обычную затирку. Чем мягче и податливее герметик, тем проще будет его, так скажем, демонтаж
Если герметик потемнеет, или потрескается, его придется выскабливать. Это сложнее, чем вычистить обычную затирку. Чем мягче и податливее герметик, тем проще будет его, так скажем, демонтаж.
У герметика твердость по Шору должна лежать в пределах 10-25 единиц. Иначе, товар не качественный.
Для велосипедных камер приемлемые единицы твердости по Шору гораздо меньше, чем для автомобильных покрышек. Для велика достаточно показателя в 30 баллов.
В разрез идут колеса скейтбордов. Даже у мягких вариаций должно быть 75 единиц. Для жестких колес скейтборда показатель, и вовсе, равен рекомендациям к цельнолитым шинам вилочных автопогрузчиков – 95-98 единиц.
Для сравнения, пластик строительных касок для защиты во время работ гарантирует лишь 75 баллов. Приобретение некачественного головного убора с твердостью по Шору этак в 40-60 может стоит жизни.
Принцип измерения
Рассматриваемый метод применяют для низкомодульных материалов, таких как полимеры, а именно каучуки, элистомеры, пластмассы, продукты их вулканизации. Он включает два способа: вдавливания и отскока.
Принцип первого способа Шора состоит в определении величины вдавливания в материал конкретного индентора. Твердость определяется упругостью и вязкоэластичными параметрами, она обратно зависима от глубины вдавливания. К тому же результаты зависят от формы индентора и приложенной силы. Ввиду этого нет взаимосвязи данных, полученных с применением при измерениях различных приборов и даже устройств с разными параметрами. К тому же твердость, измеряемая рассматриваемым методом Шора, не связана с каким-либо параметром исследуемого материала, поскольку он является эмпирическим.
Шкала твердости по Шору
Рассматриваемая технология весьма распространена. Этому способствуют ее следующие достоинства:
- Она проста, в том числе благодаря конструкции прибора.
- Такой метод определения твердости обеспечивает быстроту измерений.
- Подходит для различных поверхностей, в том числе криволинейных, значительных радиусов, крупногабаритных предметов, готовых деталей. При этом технология характеризуется невысокой точностью вследствие значительного разброса значений.
Способ отскока состоит в определении твердости по величине отскока вертикально падающего бойка с заданной высоты после удара об исследуемую поверхность.

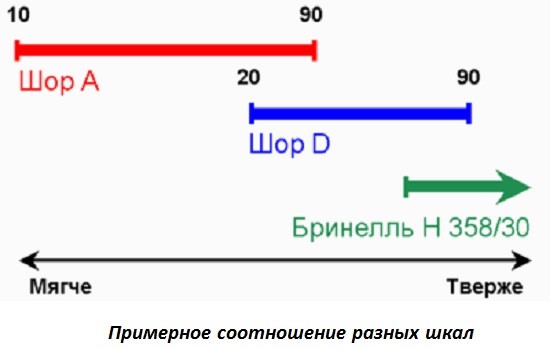

Примерное соотношение разных шкал
