Что нужно помнить
Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником
Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги
Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.
Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых
Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.
В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.
Как пользоваться токоизмерительными клещами видео смотрите ниже:
https://youtube.com/watch?v=8lEQG5cyAxg
Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.
Как пользоваться токовыми клещами?
Принцип действия прибора схож с работой обычного электрического трансформатора. Конструкция измерителя состоит из ферритового сердечника с медными обмотками вокруг него. Этот сердечник и обмотки представляют собой вторичную цепь. Поэтому, когда челюсть зажата вокруг проводника с током, она фиксирует его значение на определённом участке цепи. Это значение передается от ферритового сердечника к шунту входа тестера. Поскольку ток очень мал (обычно не более 0,0001 А), то тестер корректирует это значение путём умножения показаний, сохраняя их первоначальную точность. Поэтому токоизмерительные клещи способны измерять большие величины тока, вплоть до нескольких кА. Обратное преобразование отображается на экране дисплея.
Различают токоизмерительные клещи аналогового и цифрового типов. Первые (в частности, Ц4505м) показывают текущее значение параметра, вторые позволяют зафиксировать результат на экране и записать его через подключённый к разъёму прибор. Это гораздо удобнее при проведении множественных измерений.
Последовательность управления токоизмерительными клещами при определении показаний силы тока следующая:
- Перед включением необходимо отсоединить все ранее подключённые датчики.
- На управляющей панели выбрать требуемую функцию (дисплей при этом должен показать соответствующую иконку).

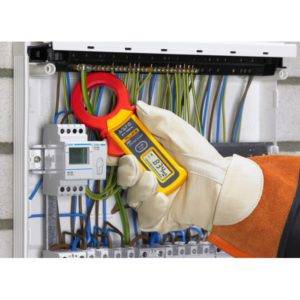

- Раскрыть челюстной захват электроизмерительных клещей и расположить его так, чтобы был охвачен нужный участок цепи.
- Вставить в зазор проводник с током.
- Закрыть челюстную конструкцию и выровнять проводник между метками, которые нанесены на зажимы. В некоторых исполнениях метки отсутствуют, тогда проводник располагают примерно посредине.
- Считать показания на ЖК-экране, при этом разрешение прибора обычно устанавливается автоматически, в зависимости от фактических значений тестируемого параметра.
В целях безопасности запрещается использовать электроизмерительные клещи при работе с неизолированными участками проводов. Ряд типов рассматриваемых мультиметров имеют опцию гибкого токового щупа, что позволяет использовать их при работе в ограниченных пространствах.
Особенности работы с токоизмерительными клещами:
- Мультиметр следует использовать только для одного проводника, поскольку в противном случае токи, протекающие в противоположных направлениях, могут погасить показания.
- Обязательно следует применять перчатки с соответствующим уровнем электрозащиты.
- Перед использованием отсоединять все подключённые ранее щупы.
- Пальцы всегда располагать за тактильным барьером.
Для тарировки рекомендуется использовать функцию «ноль». Она особенно важна при измерении постоянного тока, поскольку устраняет возможное смещение показаний.
Из отечественных аналогов наиболее функциональны электроизмерительные клещи М266, обладающие такими удобными для применения функциями как звуковой сигнал, индикаторы перегрузки и степени заряда батареи.
Индукционный нагреватель металла. Принцип работы
Пневмолобзик. Компактность и производительность
Пример использования
Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.
Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:
Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!
Будет интересно прочитать:
- Как использовать мультиметр – инструкция для чайников
- Как проверить правильность работы счетчика электроэнергии
- Список инструментов электрика
Измерение клещами постоянного и переменного тока
Для измерения разных типов тока посредством клещей используется совершенно одинаковая методика. Главное – предварительно выбрать необходимый режим работы.
К примеру, результаты устройства могут исказить некоторые асинхронные электрические двигатели, определенные виды трансформатора, аппараты для сварки, а также блоки питания (импульсные). Все они могут реализовать большие поля с электромагнитными волнами, что могут индуцировать наведенную ЭДС в магнитопроводе.
Для измерения тока при помощи клещей нужно:
- Постановка ручки переключателя в необходимое положение.
- Ввод проводника в пространство магнитопровода.
- Считывание результатов из дисплея прибора.
Таким образом, никаких особых навыков или же знаний для работы с клещами не нужно. На более новых моделях есть особый датчик IFLex, что применяется для замеров в весьма стесненных условиях.
Если начать анализировать два проводника вместе, их магнитные потоки должны сложиться вместе. На дисплее будет отображен общий результат. К примеру, токи в фазе и нуле без наличия утечек являются равными по величине и противоположными по значению.
Принцип действия и функциональность
Принцип работы прибора основан на законе электромагнитной индукции, по устройству в значительной степени схож с принципом действия обыкновенного трансформатора. Переменный ток измеряемого проводника внутри катушки трансформатора (Клещей) создает переменный магнитный поток, индуктирующий ЭДС во вторичной обмотке устройства, который замеряется амперметром или датчиком.
Схема измерения силы тока прибором с трансформаторным датчиком
В более современных устройствах применен полупроводниковый датчик Холла, основным отличием от устройства с трансформатором является то, что измеряемый проводник охватывается не замкнутой катушкой, а магнитопроводом, в разрыве которого размещен датчик Холла.
Схема измерения силы тока прибором с датчиком Холла
Современные приборы в зависимости от типа способны измерять переменный или постоянный и переменный ток (благодаря использованию датчика Холла), большинство из них обладают расширенным функционалом мультиметров и способны выводить численную информацию на дисплей. В зависимости от марки и производителя в измерителях реализовано множество дополнительных функции и конструктивных решений.
Обозначения, органы управления режимов и пределов измерения
Рассмотрим модель токоизмерительных клещей, наиболее востребованную у потребителей, когда в одном корпусе с мультиметром совмещаются функции бесконтактного измерения величины тока.
Обозначение режимов на модели Fluke 376
Основные органы управления, которыми выставляются режимы, и пределы измерений являются, переключатель режимов и пределов, разъемы в которые вставляются щупы для измерения. Обозначения на корпусе указывают положение переключателя для необходимого режима.
- Сектор DCV – для измерения постоянного напряжения (обозначение V — );
- Сектор ACV – измерение переменного напряжения ( V ~);
- DCA – измерение постоянного тока (A — );
- ACA – для измерения переменного тока (A~);
- Ω — знак Ома указывает на положение переключателя для измерения сопротивления;
- Знак диода или зуммера обозначает режим прозвонки диодов и целостности проводов или отдельных участков цепи;
- Кнопка HOLD для фиксации измеряемых значений
- Разъемы для подключения щупов используются для измерений мультиметром напряжения, постоянного тока малых величин, сопротивления. Обозначенный знаком «СОМ» для подключения черного провода отрицательной полярности, красный щуп подключают в разъем с обозначением «VΩ». Бывают модели с тремя разъемами для измерения постоянного тока в пределах 10 –20А по методике последовательного подключения в цепи. Разъем со знаком «EXT» используют для подключения режима проверки изоляции.
Токоизмерительные клещи марки Mastech
На фото изображен бесконтактный процесс измерения постоянного тока потребляемого лампой накаливания от аккумулятора.
Основные характеристики токоизмерительных клещей Mastech M 266
Измеряемые параметры | Пределы и погрешность |
U — | 1000 (+/- 0,8%)V |
U ~ | 750 (+/- 1,2%)V |
Переменный ток, А | 200 (+/- 2,5%) 1000 (+\- 3,5%) |
Сопротивление в кОм | 2 /20 (+/- 1,0%) |
Звуковой индикатор | * |
Режим прозвонки | * |
размеры | 96 × 235 × 46 (мм) |
масса | 310 гр. |
Расположение органов управления и места установки режимов на различных моделях могут отличаться, но обозначения на корпусе делаются стандартные.
Характеристики токоизмерительных клещей METRAclip 86
Измеряемые параметры | Пределы измерений | |
I A | A — | 60 ; 600 |
A ~ | 60 ; 600 ; 900 | |
AC+DC | 60 ; 600 60 ; 600 ; 900 | |
Напряжение в В | U~ | 60 ; 600 ; 1000 |
U — | 60 ; 600 ; 1000 | |
AC+DC | 60 ; 600 ; 1000 60 ; 600 ; 1400 | |
Частота | 5 ..19,99 кГц ( диапазон измерений напряжения) 5 ..2999 Гц ( диапазон измерения тока) | |
Мощность | Активная | 5998 Вт ; 59,98 ; 599,8 ; 900 кВт |
Разновидности токовых клещей: определяемся что лучше
Токоизмерительные клещи выпускаются разных видов. Наиболее популярными являются цифровые модели, но встречаются также стрелочные устройства. Какие особенности имеют эти инструменты, выясним далее.
- Стрелочные — их еще называют аналоговыми, так как в качестве отображающего дисплея используется стрелочный указатель. В конструкции стрелочных токоизмерителей применяется одновитковый трансформатор, к выводам которого подключен амперметр. Модели такого плана сейчас практически не встречаются в продаже, так как это устаревшие модификации. Достоинством таких устройств является возможность наглядного контроля измерительного процесса. Высокая чувствительность стрелочного указателя к механическим колебаниям приводит к искажению результатов, поэтому для предотвращения получения неверных значений, необходимо жестко зафиксировать прибор. Недостатком аналоговых приборов является необходимость пересчета получаемых результатов, умножив их на коэффициент преобразования.
- Цифровые — они отличаются от стрелочных не только наличием ЖК-дисплея, но еще и отсутствием необходимости проведения перерасчетов. На дисплее отображаются уже готовые результаты. Большинство моделей имеют встроенную функцию отображения не только силы тока, но и мощности. В приборе заложен алгоритм закона Ома, по которому осуществляется автоматический расчет.
- Высоковольтные — классические измерительные клещи предназначены для измерения силы тока в цепях с напряжением до 1000 Вольт. Однако специалисты используют также приборы для работы в сетях с напряжением выше 1000В. Такие клещи называются высоковольтными, и отличаются они от стандартных тем, что состоят из удлиненных рукояток с улучшенной изоляцией. Такая конструкция исключает необходимость приближения оператора к высоковольтным проводам. К тому же такие устройства предназначены для работы только в цепях с переменным напряжением.
Нужно отметить, что высоковольтные приборы классифицируют на виды по количеству рукояток. Они бывают:
- одноручные — имеют одну хорошо заизолированную рукоятку с рычагом для раскрытия магнитопровода (предназначены для работы с электроустановками напряжением до 1 кВ), а их основное преимущество — возможность пользоваться одной рукой;
- двуручные — обычно такие установки позволяют работать в сетях с напряжением от 2 до 10 кВ. Размер изолированной части составляет 38 см, а рукоятки — 13 см. Пользоваться ими необходимо двумя руками.
Это интересно! В конструкции многих измерительных клещей имеется такая клавиша, которая называется DATA HOLD. Многим интересно, для чего она нужна и какие задачи выполняет. Ее предназначение заключается в фиксации снятых показаний. К примеру, у вас получилось разместить внутри клещей провод, но при этом показания прибора не видны. Чтобы их зафиксировать, как раз и используется такая клавиша.
Как пользоваться токовыми клещами
Принцип работы токовых клещей
Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.
Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и диапазона постоянного тока.
Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока
Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей
Измерение тока
Для работы на нашем приборе APPA 133 выберем режим переменного тока А
обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.
Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим. При включенной печке максимальный ток 8,47 А.
Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.
Измерение напряжения
Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.
Видим напряжение 221,1 В, частота 49,97 Гц.
При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.
Измерение потребляемой мощности
Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W
. Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.
Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (
=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).
Выбрать токовые клещи можете в каталоге.
Как выбрать
Для безопасного и долгого пользования данным измерительным инструментом нужно знать некоторые правила выбора и покупки:
При решении о покупке измерительных клещей лучше обратиться в специализированный магазин. Там окажут помощь в выборе и проведут профессиональную консультацию. Также практически нет вероятности купить некачественный или небезопасный товар.
При покупке нужно прежде всего смотреть на маркировку на ручках. Если видно буквы A D — прибор применяется только для переменного электричества. D C — для постоянного
Маркировка AC DC означает универсальность клещей.
Перед походом в магазин нужно определиться с целью покупки и после этого определить максимальные и минимальные значения измерений тока.
Также клещи нужно подбирать, учитывая размеры проводов.
Следует заострить внимание и на материале корпуса. Не стоит брать модели, у которых корпус проводит ток или просто плохого качества
Это небезопасно и ненадежно.
Нужно внимательно изучить технические параметры приобретаемого инструмента.
Не стоит переплачивать за бесполезные функции, если наличие их не требуется.
Для применения в домашних условиях будут полезными функция прозвона проводки и измерение сопротивления.
Следует обойти стороной и откровенно дешевые и некачественные товары.
Хорошо, если буде иметься возможность проверить инструмент на точность замеров.
Нужно учитывать при покупке и окружающие условия, с которыми столкнется прибор. Например, повышенная влажность.
Также стоит просмотреть отзывы о выбранной модели и производителе.
Элементы питания должны легко заменяться и быть высокого качества.
Вам это будет интересно Особенности катушки Тесла
Назначение и виды токоизмерительных клещей
Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?
Одноручные токовые клещи
Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.
Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.
Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.
Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.
Двуручные токовые клещи
Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.
Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.
Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора
В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.
Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.
Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.
Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.
Принцип функционирования устройства
Главная особенность токоизмерительных клещей в наличии специального зажима, который расположен в верхней части. Именно этот зажим и позволяет осуществлять измерения силы тока бесконтактным путем. Кстати такой способ является не только быстрым, но еще и безопасным, так как электрику не нужно прикасаться к проводам.
Чтобы понимать принцип работы электроизмерительных клещей, необходимы начальные познания электротехники. Если же таковые отсутствуют, тогда рассмотрим подробно, как происходит измерение силы тока, и насколько эффективен такой инструмент для реализации соответствующей задачи.
- Когда в сеть включается любой бытовой прибор или электроинструмент, по проводнику протекает электрический ток. Об этом знают практически все из уроков физики в школе.
- При прохождении тока, вокруг проводника создается электромагнитное поле. Это поле невидимое, а его сила напрямую зависит от величины тока.
- На основании этих сведений был создан прибор — токоизмерительные клещи, которые фиксируют уровень магнитного поля, тем самым определяя величину силы тока.
Что же представляют собой токоизмерительные клещи внутри? Понять это можно с помощью следующего эскиза.
На фото изображен размыкаемый магнитный провод, состоящий из стальных пластин, которые в приборе закрыты пластиковой оболочкой. На магнитопроводе присутствует обмотка, концы которой соединены с модулем управления прибора. Если говорить проще, то к обмотке подключен амперметр, который фиксирует величину тока в проводнике. Теперь подробнее о принципе работы прибора:
- При размещении проводника внутри магнитопровода, происходит создание электродвижущей силы.
- От ЭДС на вторичной обмотке наводится ток, который фиксируется прибором.
- Величина этого тока незначительная, поэтому показания пересчитываются микропроцессором прибора.
- Для пересчета используется коэффициент трансформации, значение которого уже задано, и зависит от количества витков.
В итоге мы получаем величину силы тока, значение которой максимально близко к реальному значению. Величина погрешности зависит от модели токоизмерительных клещей, но стоит отметить, что все приборы подобного рода имеют отклонения.
Это интересно! Продолжительный промежуток времени токоизмерительные клещи способны были работать только с переменным током. Ведь только в таком случае создается магнитное поле вокруг проводника. Кстати, вы можете заметить, что на приборе указывается тип электрического тока для измерения: ACA — переменный, DCA — постоянный. Однако вскоре приборы модернизировали, что позволило их применять для работы не только с переменным, но и постоянным током.
Если на приборе отсутствует соответствующая надпись DCA, значит, он не предназначен для работы с постоянным током. Этот момент следует обязательно учитывать, когда выбирается такой инструмент для работы.
Меры предосторожности
При использовании токоизмерительных клещей никогда не замыкайте цепь и не вызывайте поражения электрическим током. Для этого магнитный сердечник зажима покрывается диэлектрической оболочкой. Это предотвращает возникновение короткого замыкания, если зажим случайно коснется двух соседних проводящих частей
Однако обратите внимание, что инструмент должен быть сухим
При измерениях в цепях до 1000 В, например, 380/220 В, необходимо надевать изолированные перчатки, а под ноги — изолирующие коврики или изолированные ботинки. Это необходимо для того, чтобы избежать последствий случайного контакта с токоведущими частями.
Принцип работы токовый клещей
Принцип работы токоизмерительных клещей одновременно сложный и простой. Если объяснить в нескольких словах, то для измерения тока классическими клещами используют трансформатор тока.
Помещенный в середину ферромагнитного кольца испытуемый проводник образует первичную обмотку. На этом же кольце намотана вторичная катушка. Когда по проводнику проходит ток переменной частоты, вокруг него образуются переменные магнитные поля. Эти поля пронизывают сердечник, наводя в нем Э. Д. С (электродвижущая сила).
Эта ЭДС пронизывает витки вторичной катушки и создает в ней некое напряжение. Далее это напряжение усиливается или сразу поступает на измерительный прибор.
В цифровых приборах полученный сигнал обрабатывается встроенной в прибор микросхемой и выдает требуемый вывод измерения, будь то сила тока, частота, напряжение или другие показания. Если совместно с клещами используется мультиметр, то в корпусе прибора размещена другая микросхема, а на самом корпусе размещены клеммы для щупов.
Такие приборы относительно просты в изготовлении и стоят дешевле других видов. Однако у них есть существенный недостаток – ими невозможно произвести измерение постоянного тока.
Почему невозможно? Трансформация происходит только с меняющимися величинами, для напряжения и тока лучшим вариантом будет синусоидальная форма – плавно меняющаяся величина во времени. В постоянном токе таких изменений нет, поэтому по магнитопроводу движения э. д. с. не будет.
Что же поможет измерить постоянный ток? Это датчик Холла. Не вдаваясь в подробности, рассмотрим эффект Холла.
Если через плоский проводник пропускать ток, он будет проходить по всей поверхности проводника, но если перпендикулярно поверхности подвести магнитное поле, то носители заряда будут отклоняться к одной из сторон проводника.
Благодаря такому отклонению на боковых сторонах проводника появится разность потенциалов. Если эти разности соединить проводником, то через него пойдет электрический ток.
На этом принципе работает датчик Холла. Вокруг проводника, по которому проходит ток, образуется электромагнитное поле, независимо от того используется постоянное или переменное напряжение.
Это поле воздействует на датчик и создает в нем электрический ток, который поступает на микросхему и обрабатывается ею. При изменении направления движения магнитного поля будет меняться и направление движения электрического тока в датчике.
