Токарно-карусельный станок 1512

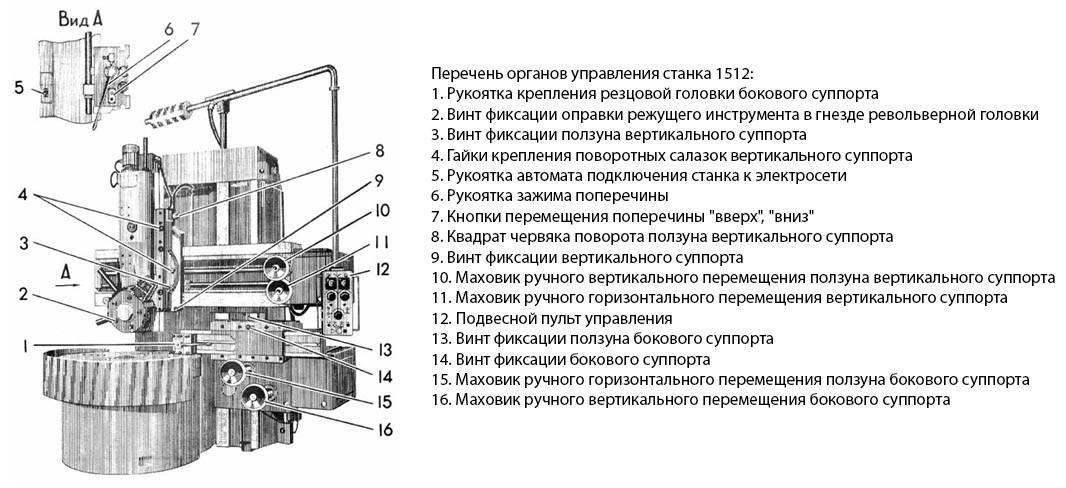

Пульт управления токарно-карусельным станком 1512

Пульт управления токарно-карусельным станком 1512

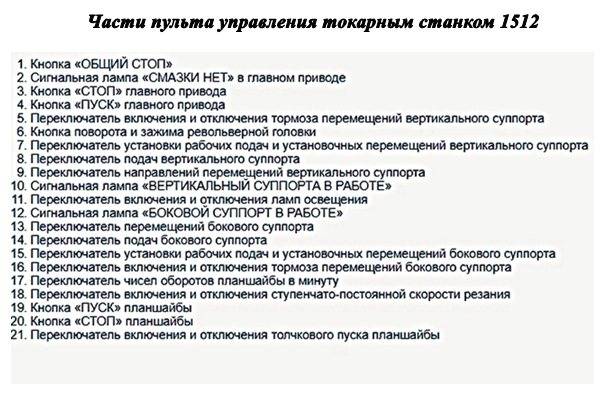

Перечень органов управления на пульте управления станком 1512

1. Кнопка «ОБЩИЙ СТОП»
2. Сигнальная лампа «СМАЗКИ НЕТ» в главном приводе
3. Кнопка «СТОП» главного привода
4. Кнопка «ПУСК» главного привода
5. Переключатель включения и отключения тормоза перемещений вертикального суппорта
6. Кнопка поворота и зажима револьверной головки
7. Переключатель установки рабочих подач и установочных перемещений вертикального суппорта
8. Переключатель подач вертикального суппорта
9. Переключатель направлений перемещений вертикального суппорта
10. Сигнальная лампа «ВЕРТИКАЛЬНЫЙ СУППОРТА В РАБОТЕ»
11. Переключатель включения и отключения ламп освещения
12. Сигнальная лампа «БОКОВОЙ СУППОРТ В РАБОТЕ»
13. Переключатель перемещений бокового суппорта
14. Переключатель подач бокового суппорта
15. Переключатель установки рабочих подач и установочных перемещений бокового суппорта
16. Переключатель включения и отключения тормоза перемещений бокового суппорта
17. Переключатель чисел оборотов планшайбы в минуту
18. Переключатель включения и отключения ступенчато-постоянной скорости резания
19. Кнопка «ПУСК» планшайбы
20. Кнопка «СТОП» планшайбы
21. Переключатель включения и отключения толчкового пуска планшайбы

Устройство станка

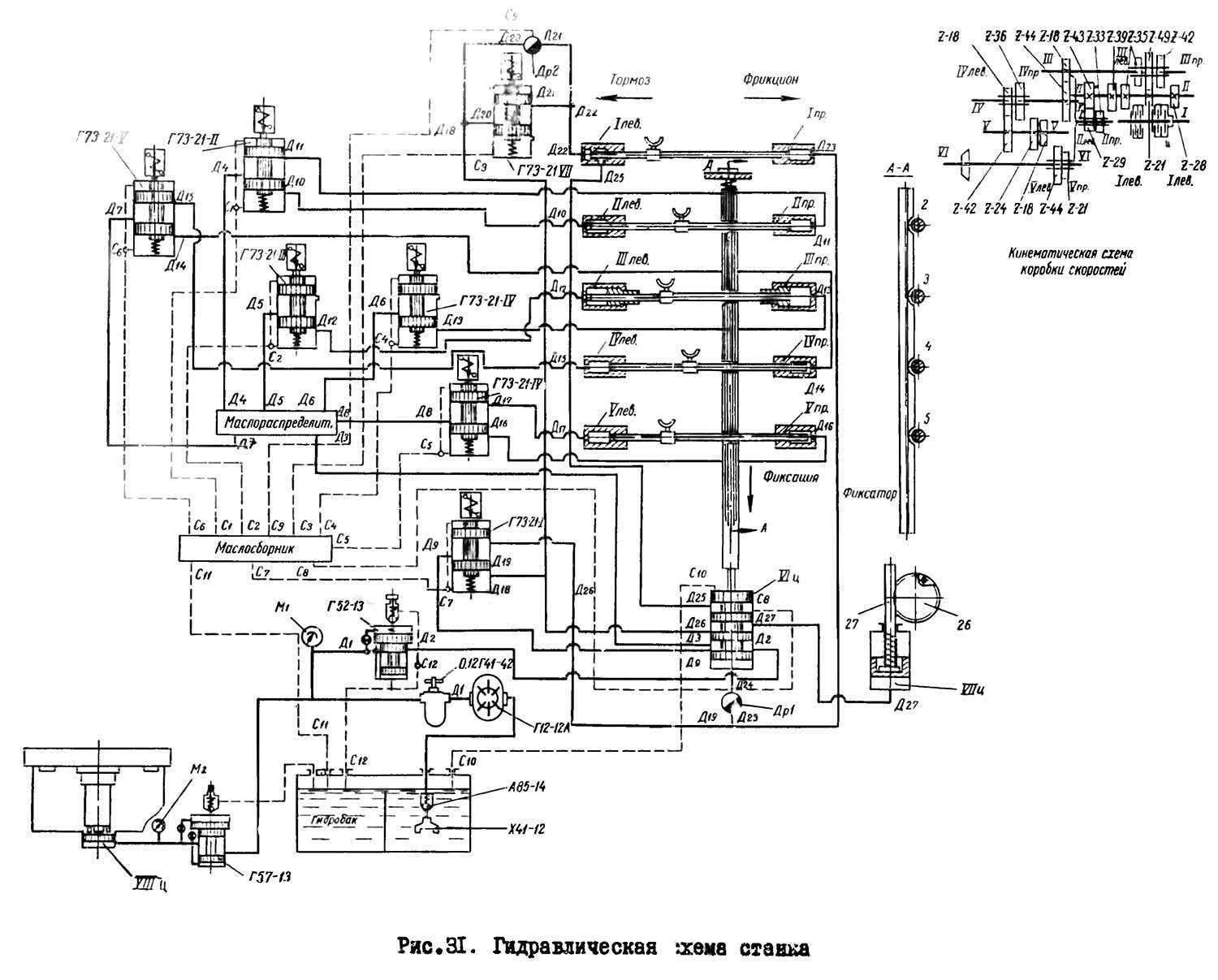

Коробка скоростей

Взаимодействие оператора с коробкой переключения скоростей происходит посредством ручного пульта, вынесенного за пределы зоны обработки на специальном подвесном устройстве. При этом оператор имеет возможность перемещаться вокруг детали, не отрываясь от органов управления станком.

Изменение передаточных чисел на входе и выходе коробки скоростей осуществляется управляемым сцеплением шести валов с шестернями. Для обеспечения плавности передачи движения все шестерни выполнены косозубыми и находятся в постоянном сцеплении. Воздействие на шестерни происходит через электромагнитные муфты, соединенные с блоком управления. Широкий диапазон и плавность переключения передач обеспечивается различными комбинациями включения и выключения муфт.

Вместо специальных тормозных устройств в коробке скоростей для остановки вала применяется одновременное включение нескольких муфт в двух различных кинематических цепях. В зависимости от частоты вращения и массы заготовки время торможения составляет от 3 до 11с.

Из-за большой массы вращающихся частей придание закрепленной детали угловых скоростей, близких к максимальным, происходит ступенчатым изменением передаточных чисел между главным силовым электродвигателем и вертикальным шпинделем.

Станина

Станина объединяет все основные составляющие станка, обеспечивая их корректное взаимное расположение и характер движения. Соединение стола и платформы закрепления детали производится шпильками, благодаря чему обеспечивается отсутствие вибраций и жесткость стыка, что облегчает обработку деталей с высокой точностью.

СОВЕТ: При выборе расположения рабочего места станка в цеху есть смысл разместить оборудование таким образом, что бы была возможность установки массивных деталей с применением местной кран-балки.

Внутри станины расположена коробка скоростей. Под коробкой скоростей расположена емкость, используемая в качестве резервуара для смазывающего вещества, из которого питается главная система трубок подвода смазки стола и коробки скоростей.

Между планшайбой и верхней частью стола имеется развитая система канавок, служащая для отвода выходящей из корпуса стола смазки. Отвод масла работает таким образом, чтобы отходы обработки детали не попадали в зазор между двумя вращающимися поверхностями.

Между обрабатываемой деталью и оператором отсутствуют какие либо защитные щитки в пользу лучшего визуального контроля процесса резания.

На боковой стенки станины расположен шестеренчатый масляный насос, обеспечивающий подвою масла ко всем рабочим элементам через трубки.

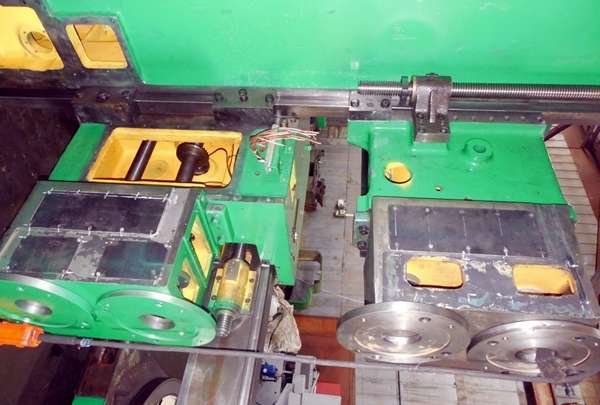

Верхний суппорт

Конструктивно верхний суппорт включает в себя следующие составляющие: револьверную головку с держателем, линейно перемещающимся вдоль угловых салазок; поперечные салазки, расположенные снизу и совершающие перемещения вдоль поперечины по горизонтали; угловые салазки, расположенные сверху на поворотной части; приводы автоматических подач суппорта, проворота и установки револьверной головки.

Суппорт приводится в движение по горизонтальным направляющим поперечины через ходовой винт, находящийся в перманентном зацеплении с главным червячным валом коробки управления подачами.

Для устранения возникающего во время длительной работы люфта, поперечные салазки оснащены штифтами и клиньями, расположенными с обратной стороны и обеспечивающими поддержку салазок на продольных направляющих. Для регулировки расстояния между суппортом и нижней направляющей служат два демпфирующих приспособления, конструктивно представленных в виде смонтированного на игольчатом подшипнике ролика, катящегося вдоль горизонтальной поперечины.

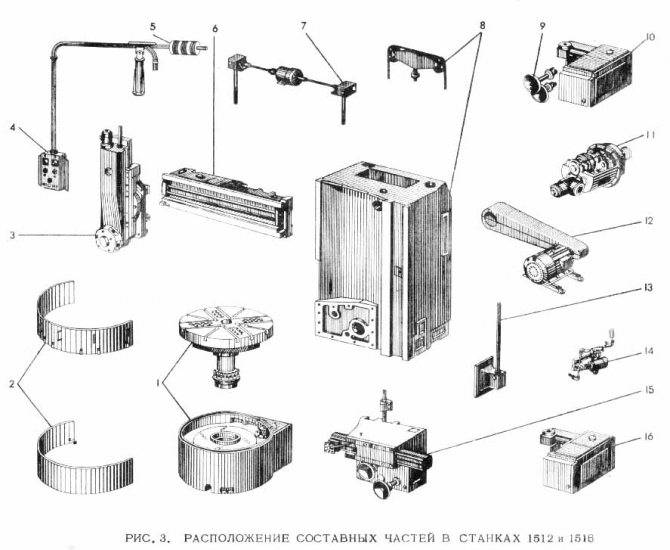

Расположение составных частей станка 1512

Расположение составных частей станка 1512

Перечень составных частей станка 1512

1. Стол — 30
2. Ограждение планшайбы — 31
3. Вертикальный суппорт — 650
4. Подвесной пульт управления — 990
5. Подвеска пульта управления — 99
6. Поперечина — 50
7. Механизм перемещения поперечины — 57
8. Станина — 10
9. Механизм ручного перемещения вертикального суппорта — 420
10. Коробка подач вертикального суппорта — 40
11. Коробка скоростей — 21
12. Кожух — 25
13. Механизм передачи движения на подачу — 15
14. Смазка — 34
15. Горизонтальный суппорт (боковой) — 66
16. Коробка подач горизонтального суппорта (бокового) — 46

Отличительной особенностью конструкции станков является выполнение большинства сборочных единиц в виде самостоятельных изделий, что облегчает сборку не только в процессе изготовления, но и при ремонте.

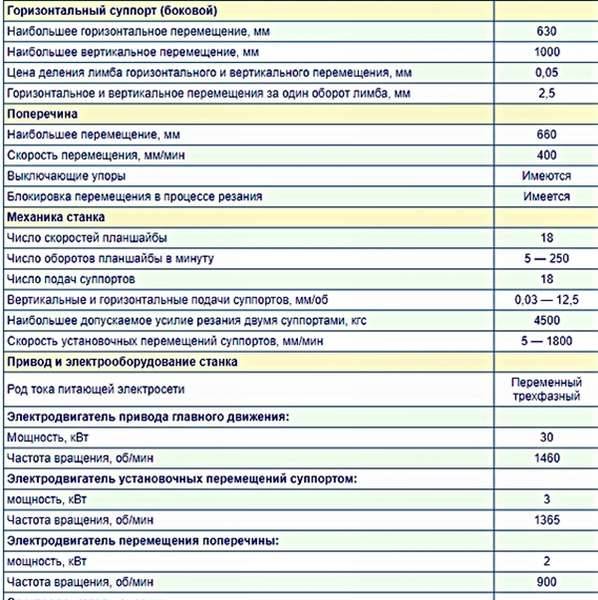

Технические характеристики

Полностью технические характеристики описываются в руководстве по эксплуатации.

• Устанавливаемая заготовка может максимум иметь следующие параметры по массе, высоте и диаметру: 4000 килограмм, 1000 и 1250 миллиметров, соответственно.
• 11200 – диаметр самой платформы.
• 5-250 оборотов в минуту – угловая скорость для планшайбы.
• Величина подачи инструмента равна 0,03-12,5 оборотов в минуту. Всего у этого и предыдущего показателей до 18 ступеней.
• 5-1800 – скорость по установочным перемещениям.
• мощность главного движения составляет 30 кВт.
• 16,5 – показатель общей массы для установки.

Расположение составных частей станка 1512

Расположение составных частей станка 1512

Перечень составных частей станка 1512

1. Стол — 30
2. Ограждение планшайбы — 31
3. Вертикальный суппорт — 650
4. Подвесной пульт управления — 990
5. Подвеска пульта управления — 99
6. Поперечина — 50
7. Механизм перемещения поперечины — 57
8. Станина — 10
9. Механизм ручного перемещения вертикального суппорта — 420
10. Коробка подач вертикального суппорта — 40
11. Коробка скоростей — 21
12. Кожух — 25
13. Механизм передачи движения на подачу — 15
14. Смазка — 34
15. Горизонтальный суппорт (боковой) — 66
16. Коробка подач горизонтального суппорта (бокового) — 46

Отличительной особенностью конструкции станков является выполнение большинства сборочных единиц в виде самостоятельных изделий, что облегчает сборку не только в процессе изготовления, но и при ремонте.

Назначение и область применения

Цифры в маркировке имеют следующую расшифровку, если опираться на отечественный классификатор:

• 1 – отнесение к определённой группе оборудования. В данном случае она токарная.
• 5 – тип машины. Она карусельная.
• 12 – характеристика, описывающая размеры. 1250 миллиметров – предельный размер детали для обработки.

У названия «карусельный» своя история. По сути, термин обозначает, как устроена установка. К главным частям относят планшайбу с элементами зажима. Вращение вокруг вертикальной оси делает устройство похожим на одноимённые аттракционы. Лоботокарный тип станков ближе всего по свойствам из конкурентов. Отличаются шпинделем с традиционным расположением по горизонтали. Паспорт это подтверждает.

Назначение обоих типов приспособлений – точение деталей с небольшой длиной. Но именно карусельная разновидность обладает широким набором преимуществ.

1. Качественное закрепление составных компонентов и деталей.
2. Удобная загрузка заготовок.
3. Шпиндель не подвергается изгибающим усилиям.
4. Обработка может быть более протяжённой по времени. 1 – параметр соотношения между высотой и диаметром.

Из недостатков отмечают возможные сложности с удалением стружки. Диаметральные измерения так же для многих оказываются неудобными.

Какими ещё особенностями обладает оборудование?

Следующие технические показатели агрегатов должны стать главными для покупателей.

• Сечение шайбы.
• Скорость, с которой двигается поперечина, установленная для станков с двумя стойками.
• Максимум дистанции передвижения суппортов, горизонтального и вертикального.
• Сечение с высотой детали для обработки.
• Количество оборотов у планшайбы.
• Величина угла для наклона планшайбы.
• Количество скоростей.
• Общая мощность.

Когда детали обрабатываются карусельными механизмами, характерно сохранение больших скоростей. Серьёзные консольные нагрузки не вредят шпинделю, использование планшайбы предотвращает повреждения. Эта часть размещается на конструкции особенным образом для достижения лучшего результата.

Передвижение суппортов – это то же самое, что движение подачи. Основным движением считается вращение изделия, которое закрепляется в планшайбе. Но используются и так называемые дополнительные движения. Благодаря такому механизму обрабатываемая заготовка максимально сближается с инструментом, проводящему основную работу. Обычно используется движение траверсы станка.

К прочтению: Конструкционные особенности станка для резки пенопласта с ЧПУ

16,5-25 метров – стандартный диаметр деталей, которые обрабатываются двухстоечными типами агрегатов. Если конфигурация сложная, то больше всего подходят агрегаты, снабжённые ЧПУ. Даже непростая расточка, обточка поверхностей выполняются без проблем. На процесс не должно влиять наличие прямо-, криволинейных образующих.

Суппорту сбоку не ставятся на оборудование с ЧПУ. Комплекс ПО управляет приводом основного движенияс, практически вся работа осуществляется на автомате. Следующие возможности получают владельцы числового программного обеспечения:

1. Инструменты на верхнем суппорте легко контролируются при передвижении.
2. Резцы допускают использование нулевого положения.
3. Корректируется величина подач, положение рабочих инструментов.
4. Револьверная головка поворачивается к нужному положению, дополнительная фиксация.
5. Возможность самостоятельно выбрать величину вращения планшайбы.

Можно ли ее собрать своими руками?

До самостоятельной сборки схемы своими руками прежде всего необходимо помнить, что предстоящая работа связана с электроэнергией, и соблюдение правил безопасности при ее производстве крайне важно!

Необходимые материалы и инструменты

Что нам понадобится:

• сама принципиальная электрическая схема фрезерного станка;
• набор составляющих элементов (магнитные пускатели, концевые выключатели, трансформаторы, кнопки управления, тумблеры, реле и т. п.;
• набор электромонтажника, в который входят необходимые элементы (пассатижи, отвертки, маркеры, изолента и т. д.);
• кабельная продукция (кабели, монтажные провода разных сечений);
• тестер или мультиметр электрических сигналов.

Пошаговая сборка

Сборку желательно начинать с монтажа основных составляющих, тесть сначала смонтировать кабели к электроприводам, провода к магнитным пускателям. Затем постепенно переходить к вторичным цепям управления, цепям блокировки, сигнализации, защиты.

Концы кабелей и жил проводов необходимо оконцевать и промаркировать, согласно с принципиальной электрической схемой фрезерного станка

Это крайне важно, потому что сбережет выше время и силы при пусконаладочных работах. Да и о тех, кто будет эксплуатировать станок после вас, необходимо помнить

Подключение и проверка исправности

После монтажа нужно убедиться, что все основные работы закончены и все посторонние предметы удалены из зоны действия станка.

После подачи питания на станок можно приступить к проверке его работоспособности. Проверить, управляется ли он от рукояток и кнопок управления, действует ли торможение электродвигателя шпинделя, управляется ли продольное перемещение стола и т. д.

Возможные ошибки и способы их исправления

• двигатель гудит при пуске, но не вращается — отсутствие напряжения в одной из фаз электросети — проверить мультиметром, где произошел обрыв (плавкие вставки, автоматический выключатель, тепловое реле, соединительный кабель);
• при вращении электродвигатель гудит и перегревается — межвитковое замыкание, короткое замыкание между фазами — заменить электродвигатель или отремонтировать обмотку;
• срабатывает тепловая защита — перегрузка электродвигателя — снизить нагрузку до номинальной.

Более подробные неисправности относятся к пусконаладочным работам, их множество и это материал для статьи другого профиля.

Как устроены токарно-карусельные станки?

Конструкция опирается на пустотелую стойку, отлитую из чугуна, в вертикальном положении. Все остальные компоненты соединяются с этой частью.

Устройства основных узлов

В рабочем столе не так много составных компонентов:

1. Планшайба.
2. Предыдущая деталь устанавливается в комплекте со шпинделем.
3. Обязательное дополнение – опоры в корпусе из чугуна, с подшипниками.
4. Приводное устройство.

Конструкция снабжается подшипниками с формой цилиндра, роликового типа. Они монтируются, чтобы центрировать платформу, контролировать радиальные усилия во время резания. В опорах индивидуально выбирают параметры радиального зазора. Для этого при помощи регулировочных гаек подтягивают внутренние кольца, у которых есть коническая поверхность.

Силы трения и вес заготовок создают дополнительную нагрузку, передающуюся кольцевой направляющей, отвечающей за скольжение. У этой детали имеется централизованная смазка. Цилиндрическая косозубая передача сообщает силу вращения планшайбе. Сама сила направляется со стороны ведущего вала. Последний привязывается к главному приводу, отвечающему за движение.

Коробка регулирования скорости

В народе такой узел ещё получил название «карусельного поросёнка». Выполняет функцию, связанную с передачей крутящего момента, начиная с приводного электродвигателя, и заканчивая шпинделем на рабочем столе.

Всего в механизме имеется до 6 валов. Они используют специальные зубчатые передачи, чтобы поток мощности перемещался от одного компонента к другому. Компоненты сохраняют постоянное зацепление друг с другом. Но шестерни свободно сидят на валах, жёсткое сцепление отсутствует. Вращение приобретает определённую частоту благодаря коммутации муфт в электромагнитной схеме. Всего в коробке имеется 10 функций, которые можно настроить. Всё происходит дистанционно.

Для заготовок и планшайб характерны значительные инерционные массы, которые повышают пусковой ток к моменту, когда запускается двигатель. Платформа разгоняется ступенчато, чтобы подобные риски уменьшались. Включение может проводиться за 2,3 или 4 этапа, всё зависит от заданных оборотов.

Для муфт допустимо переключение прямо во время работы. Потому при точении поверхностей скорость остаётся постоянной.

Платформа обладает ограниченной угловой скоростью в зависимости от параметров заготовки, которая в настоящее время подвергается обработке. Например, допустимо ставить не более 80 оборотов при массах от 3,2 тонн.

Вертикальный суппортный узел

Деталь снабжается револьверной головкой с 5 позициями. Она нужна для инструмента, движется в двух плоскостях:

• По вертикали.
• По горизонтали.

Первый вариант схемы обеспечивается направляющими, поддерживающими суппорт. Второй предполагает опору на траверсы, поперечины. Характерно движение самой детали по вертикали, вдоль стойки. Коробка передач монтируется на траверсе, она используется в качестве привода перемещений.

У вертикального перемещения свои особенности:

1. Само движение происходит за счёт самостоятельного привода, имеющего собственный мотор.
2. Червячный механизм позволяет сменить позиции при необходимости. Он идёт от отдельного электрического привода.
3. Суппорт легко наклоняется до 45 градусов, в обе стороны.
4. Благодаря такому устройству обработка конических деталей не представляет сложностей.

Боковой суппорт

Обладает следующими особенностями:

• Наличие 4-позиционного резцедержателя.
• Дублирование ортогональных движений вертикального суппортного устройства.

Сила движения передаётся за счёт коробки передач, закреплённой на торцевой части механизма. Зачем вообще требуется дублировать движения второго узла? Точность обработки возрастает при использовании подобных решений. Инструментальная система работает с уменьшенными упругими деформациями. У реализации есть несколько вариантов схем, выбирается индивидуально для каждой из ситуации. Центральные отверстия обрабатываются при помощи узла по вертикали.

Возможности с технологической точки зрения

Главное назначение карусельных станков – обрабатывать сравнительно плоские детали, обладающие круглой конфигурацией. Из возможных заготовок:

• Шестерни.
• Колёсные установки.
• Маховики.
• Крышки.
• Фланцы.
• Диски.

Установка использует стандартный инструмент, включающий развёртки, зенкеры, свёрла, головки с резцами, и тому подобное. К числу основных технологических операций для устройства относят:

1. Обработку отверстий при помощи стержневого инструмента.
2. Функцию расточки сквозных и ступенчатых отверстий.
3. Прорезка канавок в форме круга.
4. Протачивание торцов, уступов.
5. Наружное точение деталей в форме конуса, цилиндра.

Круг выполняемых операций расширяется при добавлении специального оборудования:

• Притирка, прикатывание при помощи роликов.
• Шлифование, суперфиниширование.
• Нарезание резьбы.
• Глубокое сверление.
• Обработка нелинейных поверхностей, в том числе – сферических.

Переставные прихваты облегчают закрепление заготовок при необходимости. То же самое касается кулачков. В дополнительных самоцентрирующихся патронах устанавливают детали, обладающие небольшим размером.

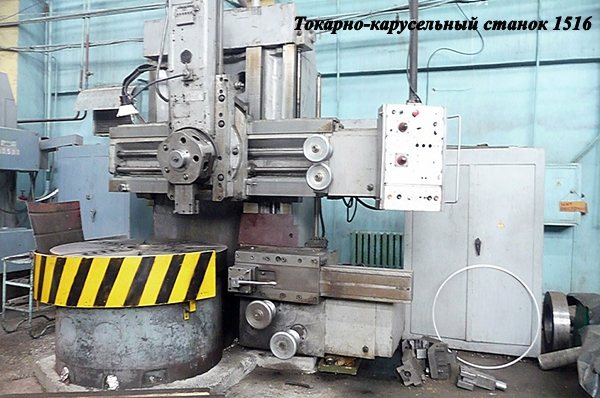

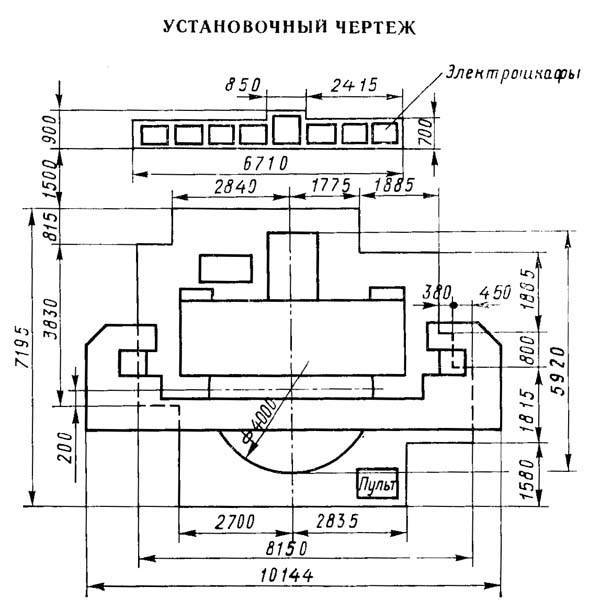

Отечественные модели серий 1512, 1516 и 1525

Завод станкостроения имени Г. М. Седина – вот какое учреждение считалось главным среди производителей во времена СССР. В 1953 появился первый карусельный агрегат. Проектировка в данном направлении проводилась специалистами предприятия.

После того момента токарно-каркусельные станки стали главной специализацией завода. Станки этого предприятиях до сих пор активно применяются во многих сферах промышленности. Серии 1512 и 1516 получили максимально широкое распространение. Это устройства универсального назначения, с одной стойкой. Назначение – мелкосерийная обработка деталей из цветных и чёрных металлов.

Функционала станка хватает, чтобы выполнить токарную работу любой разновидности.

У некоторых вариантов устройств были планшайбы самоцентрирующейся конструкции. Благодаря чему технические возможности агрегатов начинали расширяться.

Станок 1525 – двухстоечная разновидность оборудования, которая была выпущена тем же заводом имени Седина. Отличительные особенности – реверсивные движения у планшайбы. Имеется так же два верхних поворотных суппорта. С помощью двух муфт владелец без труда выберет интервалы частот у вращения в том или ином случае. Скорость, на которой работает двигатель, корректируется преобразователем-транзистором. Для этого используется бесступенчатая схема.

Указанные выше разновидности станков при необходимости дополняются ЧПУ. Тогда устройства работают на основе программного комплекса.
