Резка пенопласта

Что такое пенопласт и для чего он используется

Листы пенопласта Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Холодная струна

В качестве тонкой режущей поверхности, которая оставляет на пенопласте аккуратный ровный срез, может выступать обычная стальная проволока. Оптимальным считается диаметр 0,4-1 мм. К такой проволоке необходимой длины (желательно на 5-8 см больше длины будущего разреза) с двух сторон крепятся рукоятки из любого удобного материала (например, деревянные или пластиковые). Получается своеобразный аналог двуручной пилы, только с очень тонкой режущей кромкой.

Работать такой пилкой удобнее вдвоем, как и двуручной пилой – особенно если разрезаемая пенопластовая плита большая. Распил осуществляется за счет поступательного движения проволоки по намеченной линии. При работе струна немного нагревается от трения, что дополнительно улучшает качество края деталей. Таким способом можно резать любое количество пенопластовых плит.

Технология резки

Технологию резки и все инструменты, которые применяются в этих целях можно разделить на две большие группы:

• механический инструмент;
• электрический.

Каждый из способов стоит рассмотреть отдельно.

Механический способ

Механический способ резки пенопласта подразумевает применение таких инструментов:

• ножа;
• лобзика;
• пилы.

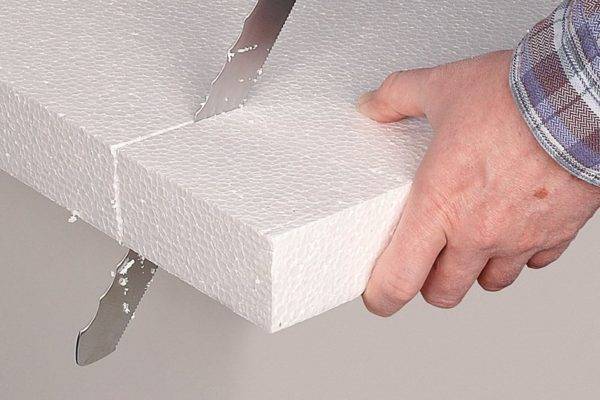

Первый метод резки подразумевает наличие острого ножа. Чаще всего для этих целей используется сапожный нож, выполненный из рапида. Его преимуществом является прочная рукоятка и особый угол заточки. Но такой вариант подходит только для тех случаев, когда необходимо выполнить работу по резке пенопласта с толщиной до 4 см. Если речь идет о листах с большей толщиной тогда потребуется лезвие большей толщины, т. к. слишком тонкое способно гнуться, что уведет линию реза. Кроме того, в процессе резки потребуется периодически подводить лезвие, поэтому под рукой необходимо держать камень требуемой зернистости. После разметки листа пенопласта необходимо вести нож по линии реза в направлении к себе, держа его под углом. В некоторых случаях потребуется сделать несколько проходов, чтобы добить я требуемого результата. Подводка лезвия требуется через каждые два метра реза.

Еще один инструмент, который отлично подходит для резки пенопласта, но с большими отходами является ножовка. При этом необходимо выбирать изделие с мелким зубом. Полотно по металлу не позволит справиться с задачей эффективно, поэтому применяется ножовка по дереву. Благодаря большей длине полотна ножовки можно выполнять рез листов с большей толщиной. При этом лучшим решением будет каленый зуб без большой разводки, что сделает линию реза тоньше. Преимуществом использования такого инструмента при резке пенопласта является большая безопасность, т. к. острая часть полотна не направлена в сторону туловища.

Электроинструмент также подходит для резки пенопласта. Отличными приборами в этом отношении является сабельная пила и лобзик. Разница между ними заключается в скорости и глубине реза. Эффект во многом сравним с тем, который достигается при работе с ножовкой. Для работы лучше приобрести насадки с минимальным зубом полотна по дереву. Благодаря использованию лобзика появляется большая свобода при необходимости выполнения фигурного реза. Это легко осуществляется, т. к. ширина полотна невелика. Рез получается более точным благодаря регулировке скорости перемещения полотна. Рекомендуется в процессе отключить маятниковый ход, который применяется к древесине, чтобы снизить количество отходов.

Обратите внимание! Если под рукой нет другого инструмента, то для резки пенопласта можно воспользоваться болгаркой с алмазным диском. При этом скорость вращения необходимо подобрать таким образом, чтобы он не плавился

Нихромовая нить

Наиболее комфортно выполняется резка пенопласта раскаленной нихромовой нитью. При правильном подборе скорости удается добиться минимального шва и не поплавить торцы. Суть резки заключается в том, что лист проводится через проволоку по обозначенной линии. Изготовить такой прибор для резки можно самостоятельно. Для этого потребуется:

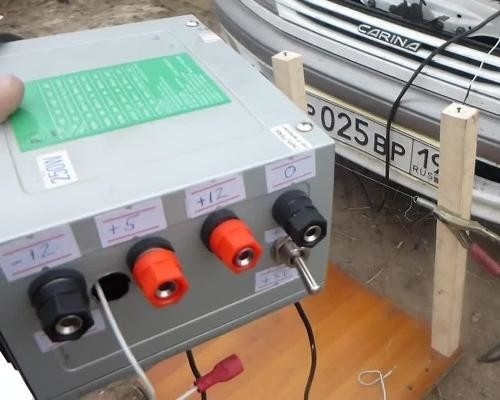

• ЛАТР или трансформатор;
• нихромовая нить;
• изоляторы;
• держатели.

Толщина вольфрамовой нити, которая будет использована для резки пенопласта, составляет 0,2 мм. Ее можно приобрести в специализированном магазине или извлечь из бытовых приборов. Первым делом необходимо установить две стойки, между которыми будет натянута нить. Сделать это можно любым удобным способом, который позволит выполнять порезку просто. К стойкам фиксируются изоляторы, которые будут препятствовать их нагреву. К изоляторам монтируются пружины для обеспечения постоянного натяжения нити. К ним можно выполнить подключение проводов, которые будут идти от ЛАТРа или от понижающего трансформатора.

Реостат является лучшим источником, чем обычный трансформатор, т. к. мощность потребления, а соответственно и температуру нагрева нити легко регулировать в зависимости от толщины пенопласта. В качестве прибора питания можно применять автомобильный аккумулятор, если порезка пенопласта выполняется редко. В этом случае резак приобретает определенную автономность и дополнительную безопасность

Важно для конструкции правильно подобрать длину проволоку, чтобы она нагревалась до требуемой температуры. Процесс сборки такого станка для резки подробно описан в видео

Совет! Интересный прибор для резки можно изготовить из паяльника с мощностью в 100 Вт. Для этого необходимо демонтировать заводское жало и установить на его место тонкую металлическую пластину или лезвие, которые при нагревании будут давать эффект, схожий со станком.

Как осуществляется резка пенопласта?

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Станок для резки пенопласта своими рукам

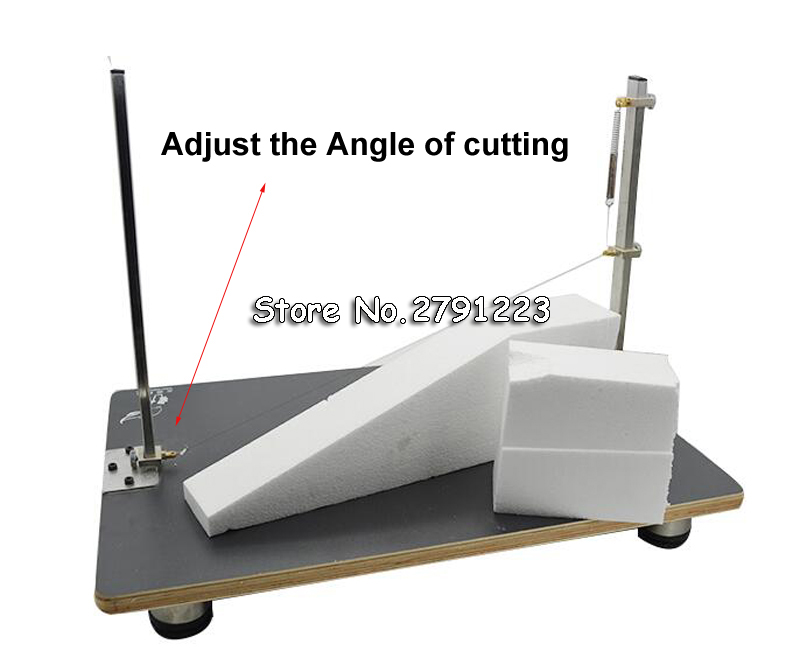

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

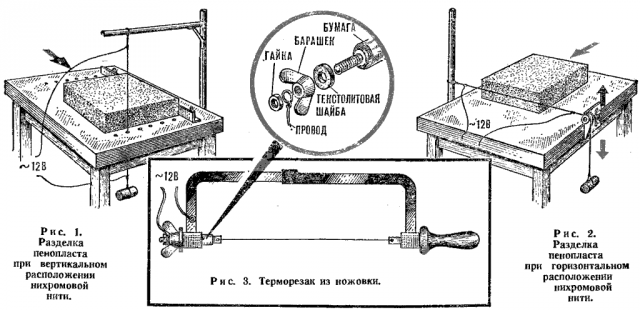

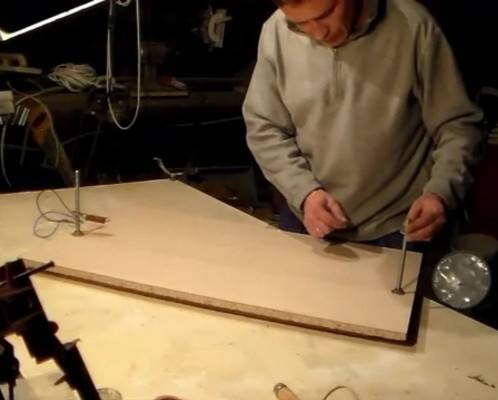

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

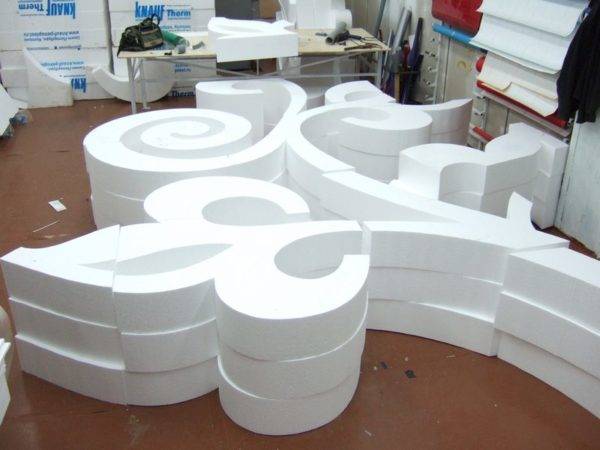

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Что такое нихром и в чем его ценность

Нихром – это особый сплав с повышенной концентрацией хрома и никеля. В состав входит также железо, алюминий, кремний, марганец и другие химические элементы, сочетание которых наделяет металл уникальными характеристиками.

Свойства сплава на основе никеля и хрома

Самые распространённые сплавы на основе нихрома – ферронихром и феррохромаль (фехраль). Из них методом вытягивания получают проволоку. Качество при ее производстве регламентируется действующими государственными отраслевыми стандартами. На проволоку, обладающую хорошим электрическим сопротивлением, распространяются ГОСТы 8803-89 и 12766. Твердость и прочность металлу придает хром, пластичность – никель. На максимальную температуру нагрева влияет процент содержания в сплаве никеля. Чем его больше, тем выше температура, которая может достигать 1000-1300 градусов.

Ценность сплава и изделий из него

Изделия из сплава никеля и хрома обладают повышенным сопротивлением электрическому току. Это означает, что для получения одинакового количества выделяемого тепла нихрома понадобится намного меньше, чем другого металла. Благодаря этому уменьшается вес и габариты приборов и приспособлений, в которых он используется.

Высокая сопротивляемость обеспечивается многочисленными параметрами, главным из которых является марка сырья, используемого для изготовления, а также толщина. Чем она толще, тем ниже сопротивление, от которого зависит уровень нагрева. Металл не сгорает, не деформируется, не теряет своих характеристик при воздействии высокой температуры.

К полезным свойствам сплава относится пластичность, позволяющая придавать проволоке нужную форму. Сечение может быть в виде круга, овала, квадрата и трапеции, диаметром от 0,1 до 1 мм. Ценность сплава еще и в том, что он, в отличие от большинства металлов, подверженных коррозии, не ржавеет, так как обладает антикоррозионной устойчивостью к агрессивным жидким и газообразным средам.

Преимущества изделий из сплава хрома и никеля

Основные преимущества проволоки из нихрома, благодаря которым она получила широкое распространение во многих сферах производства, востребована в среде изобретателей и домашних умельцев:

-высокая жаропрочность;

-антикоррозионная устойчивость;

-твердость, прочность и механическая устойчивость;

-эластичность;

-высокий уровень удельного электрического сопротивления;

-небольшой вес;

-устойчивость к воздействию агрессивных веществ.

Единственный недостаток проволоки из сплава никеля и хрома – высокая стоимость, которая никак не отражается на спросе.

Станок фигурной резки пенопласта 2-х осевой “СФР-2D” и 3-х осевой “СФР-3D”

Фигурная резка пенопласта производится струной. На станке фигурной резки пенопласта можно изготовить всевозможные элементы наружного декора зданий, балясины, откосы, плинтуса. Широкое применение нашел станок фигурной резки в рекламе – на нем можно легко вырезать 3D модели абсолютно любых фигур, буквы для рекламных вывесок и стендов.

Станок фигурной резки пенопласта “СФР-2D” и “СФР-3D” представляет собой, систему координатного перемещения режущей струны по заранее заданному контуру. Станок состоит из жесткого разборного каркаса-основания на котором закреплены направляющие (ось Х), по которым перемещается устанавливаемая подвижная рама с вертикально перемещаемой режущей струной (ось Y). Координатное перемещение струны осуществляется шаговыми двигателями повышенной мощности, что позволяет производить резку одновременно до 8 струнами. Питание накала струны осуществляется тороидальным трансформатором с регулировкой накала на программном уровне. Применение трансформатора в качестве источника питания струны, создает так называемую “гальваническую развязку” что защищает от поражения электрическим током. Все управление станком производится блоком управления, к которому подключается компьютер с установленным программным обеспечением

Каркас-основание станка выполненно из стальной трубы сечением 20х40мм, каркас разборный что удобно при транспортировке, при сборке становится очень жестким что очень важно при качественной резке, жесткость обеспечивается специальными диагональными кронштейнами

Работа станка выглядит следующим образом:

В программе “COREL DRAW” создается контур детали который требуется вырезать, с соответствующим масштабом, после чего файл созданной детали загружается в программу раскроя, где задаются все нужные настройки – скорость перемещения, степень накала режущей струны и т.д., на стол устанавливают заготовку, подводят струну к точке захода и запускают программу раскроя, после чего раскрой выполняется автоматически. Примечательная особенность программы станка – в случае обрыва струны в момент раскроя, станок прервет раскрой, выключит нагрев и после замены режущей струны начент работу с места аварийной остановки, что позволит закончить задание.

Особенности станка фигурной резки:

• Специальные ролики для соприкосновения и взаимодействия с алюминиевыми направляющими станка фигурной резки пенопласта;
• Механизм установки поворотного стола с жестко зафиксированным центром обеспечивает надежный и качественный поворот вокруг оси стола;
• Станок фигурной резки пенопласта подключается к IBM PC через RS-232;
• Обработка контура реза на аппаратном уровне;
• Обратная связь со станком фигурной резки пенопласта с ограниченной функциональностью;
• Калибровка оси Z производится вручную;
• Все настройки по осям сохраняются в станке, что исключает калибровку станка у пользователя станком при начале работы (после приобретения).
• При необходимости можно принудительно откалибровать. Все станки собираются в цехе, проверяются и настраиваются;
• Полная гальваническая развязка нагрева от сети;
• Подача напряжения на струны через жесткий контакт;
• Нагрев для работы со струной (струнами) по резке погонажных изделий и 3D;
• Установка до 2 струн одновременно (стабильная работа с гарантированным качеством реза, при смене трансформатора можно ставить до 8 струн);
• Применение мощных промышленных импульсных источников питания для двигателей;
• Станок фигурной резки не укомплектовывается датчиками положения.

Технические характеристики станков

Наименование параметра	Значение
Потребляемая мощность, кВт/час	< 0,8
Питающее напряжение и частота сети, В, Гц	220 / 50
Рабочее поле в режиме 2D (Д х Ш х В), мм	2400х1300х1250
Рабочее поле в режиме 3D (Диаметр х Высота), мм	1300х1250
Скорость перемещения по осям X и Y в режиме холостого хода, м/мин	0-3
Скорость перемещения по осям X и Y в режиме рабочего хода, м/мин	0-3
Точность перемещения по осям X и Y в полношаговом режиме, мм	0,122
Точность перемещения по осям X и Y в микрошаговом режиме, мм	0,007625
Погрешность при перемещении на суммарное растояние 10 метров, мм	2
Длина режущей нити, мм	2500
Кол-во режущих нитей, шт	2-8*
Регулировка мощности нагрева струны ,%	0-100
Габариты станка (маx) (ДхШхВ), мм	2750х2000х2300
Масса станка, кг	< 140

Изготовление лазерного резака

Для начала необходимо извлечь лазерный резак из привода. Эта работа не представляет никакой сложности, но придется набраться терпения и максимум внимания. Так как там содержится большое количество проводов, структура у них одинаковая

При выборе привода важно учитывать наличие пишущего варианта, так как именно в такой модели лазером можно делать записи. Запись производится при испарении тонко нанесенного слоя металла с самого диска. В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск

В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск

В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск.

Схема лазерной резки.

При демонтаже верхних крепежей, можно обнаружить каретку с расположенным в ней лазером, который способен двигаться в двух направлениях

Ее следует осторожно извлечь путем откручивания, тут присутствует большое количество разъемных устройств и шурупов, которые важно аккуратно снять. Для дальнейшей работы необходим красный диод, при помощи которого осуществляется прожиг

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Важно взять на заметку, что незаменимую деталь для изготовления лазерного резака нельзя встряхивать и ронять, в связи с этим, извлекая лазерный диод, рекомендуется проявлять осторожность

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Важно взять на заметку, что незаменимую деталь для изготовления лазерного резака нельзя встряхивать и ронять, в связи с этим, извлекая лазерный диод, рекомендуется проявлять осторожность

Как будет извлечен главный элемент будущей модели лазера, необходимо все тщательно взвесить и придумать, куда его поместить и как к нему подключить электропитание, так как для диода пишущего лазера необходимо намного больше тока, чем для диода от лазерной указки, и в этом случае можно использовать несколько способов.

Далее заменяется диод в указке. Для создания мощного лазера уз указки должен быть извлечен родной диод, на его место необходимо установить аналогичный из CD/DVD-RW привода. Указка разбирается с соблюдением последовательности. Она должна быть раскручена и разделена на две части, сверху располагается деталь, которую нужно заменить. Старый диод извлекается и на его место устанавливается требуемый диод, который можно закрепить с помощью клея. Бывают случаи, когда при удалении старого диода могут возникнуть трудности, в этой ситуации можно воспользоваться ножом и немного потрясти указку.

Схема лазерной указки.

Следующим действием будет изготовление нового корпуса. Чтобы будущий лазер можно было удобно использовать, подключить к нему питание и для придания ему внушительного вида можно применить корпус фонарика. Устанавливается переделанная верхняя часть лазерной указки в фонарик и подводится к нему питание от аккумуляторных батареек, которое подключается к диоду

Важно не перепутать полярность питания. Перед сборкой фонарика стекло и части указки нужно извлечь, так как оно будет плохо проводить прямой ход луча лазера

Последним этапом является подготовка к применению

Перед подключением необходимо проверить прочность закрепления лазера, правильность подключения полярности проводов и ровно ли установлен лазер

Последним этапом является подготовка к применению. Перед подключением необходимо проверить прочность закрепления лазера, правильность подключения полярности проводов и ровно ли установлен лазер.

После совершения этих нехитрых действий лазерный резак готов к использованию. Такой лазер можно использовать для прожига бумаги, полиэтилена, для розжига спичек. Область применения может быть обширна, все будет зависеть от фантазии.

Пошаговая инструкция по самостоятельному изготовлению станка и резке пенопласта

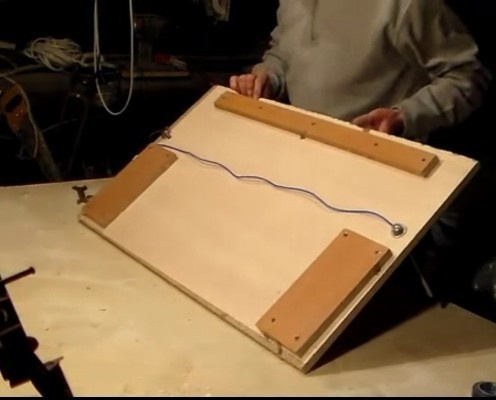

Шаг 1. Заготовка столешницы. В качестве столешницы аппарата для резки пенопласта своими руками, можно взять любой кусок ДСП нужного размера. Поверхность, по которой будет передвигаться пенопласт, должна быть гладкой. В столешнице просверливаются отверстия для стоек. В качестве стоек удобно использовать металлические штыри с резьбой диаметром 10-12 мм. Высота стоек должна соответствовать толщине листов пенопласта плюс запас по высоте. Штырь фиксируется гайками.

Для придания конструкции устойчивости, снизу к столешнице прикрепляются бруски, которые будут так же служить для безопасного прохождения электрического провода.

Шаг 2. Подключение подающих ток проводов. Снизу под столешницей провода подключаются к металлическим стержням-стойкам: провод наматывается на нижний конец штыря и прижимается болтом.

Второй конец проводов должен быть подключен к источнику питания в зависимости от выбранного способа. Самым лучшим соединением будет соединение через вилку, которая будет соединяться с розеткой ЛАТЕРа. Возможно соединение через самозажимные клеммы, а так же при помощи скрутки и пайки. Это зависит от выбранного источника питания.

Шаг 3. Закрепление нихромовой спирали. Нихромовая спираль закрепляется между двумя стойками. С одного конца спирали прикрепляется пружина (их может быть и две).

Пружина нужна для того, чтобы натягивать нихромовую нить во время работы. Дело в том, что при нагреве нихромовая нить удлиняется и провисает. Нить в таком состоянии не даст качественного реза. Поэтому нить закрепляют в изначально напряженном состоянии, так чтоб пружина была слегка растянута.

Для крепления нихромовой нити на штыре используются шайбы с внутренним диаметром немного большим чем диаметр штыря. В шайбе делается небольшое отверстие для крепления самой спирали. Также делается небольшая заточка со стороны внутреннего диаметра для того, чтоб шайба могла фиксироваться на резьбе штыря.

В одну шайбу вставляют пружину с прикрепленной к ней спиралью и одевают её на первый штырь. Вторую шайбу надевают на второй штырь и в просверленное отверстие продевают нихромовую спираль. Далее её натягивают так, чтоб пружина растянулась, и фиксируют.

Шаг 4. Резка пенопласта. Чтобы распустить лист пенопласта на два листа заданного размера, спираль выставляют на нужную высоту. Необходимое расстояние отмеряют линейкой.

Затем станок подключают к источнику питания. Нить нагревается и теперь можно резать пенопласт, плавно продвигая его вперед по столешницы.

Скорость резки зависит от температуры накаливания нити, что в свою очередь зависит от поданного напряжения и толщины самой нити. Не стоит стараться подать больше напряжение, чтобы достичь большой скорости, т.к. это может привести к быстрому перегоранию нити. Здесь опытным путем должен быть подобран баланс между напряжением, толщиной и длиной нити. Нить не должна перекаляться во время работы. При разогреве она становится красного или алого цвета. Но она не должна становиться белой – это говорит о перегреве нити и о том, что напряжение желательно снизить, иначе в таком режиме нить долго не прослужит. Конечно же, плавная регулировка легко делается, если есть в наличии ЛАТЕР. Но если его нет, то лабораторный блок питания можно сделать и из компьютерного блока питания, на видео ниже есть больше информации. После того как вы своими руками сделали этот станок для резки пенопласта, нужно убедиться, что аппарат безопасный.

Шаг 4. Резка пенопласта под углом.Иногда возникает необходимость разрезать пенопласт таким образом, чтоб одна сторона была выше, а другая ниже.

Для этого спираль выставляется под уклоном с нужными параметрами. Таким образом можно получить листы пенопласта различного сечения.

Полезное видео

Рекомендуем вам еще:

Пенопласт является долговечным, легким материалом, который обладает теплоизоляционным свойством. Выполнение работ с таким утеплительным материалом кажется очень простым занятием. Но все, же есть свои нюансы при работе с материалом. Так как его изготавливают в виде больших плит, то довольно часто необходимо выполнять обрезку. Обрезку можно выполнить и обычным кухонным ножом, но красиво отрезать не получится. Именно по этой причине мастера рекомендуют воспользоваться для этой цели специальной резкой для пенопласта.

Специализированные станки и их стоимость

Довольно часто пенопласт используется не с целью звуко- или теплоизоляции, а для изготовления дизайнерских элементов для интерьера или рекламы. Это возможно благодаря использованию специальных станков, которые предназначены для фигурного раскроя. С помощью такого оборудования можно обрабатывать полотна в нескольких проекциях. При желании могут быть выполнены довольно сложные элементы по типу миниатюрных моделей машин, шахмат, шестерней, а также разных фигурок и декоративных орнаментов.

Среди прочих следует выделить станок для резки пенопласта «ФРП 01», который пользуется огромной популярностью благодаря простоте конструкции и многофункциональности. С помощью данного оборудования можно выполнить погонные элементы, утепляющие плиты, буквы для вывесок и фигуры. Контроль за прибором осуществляется с помощью компьютерной программы, которая поставляется в комплекте. Приобрести устройство можно за 115 000 руб.

Ещё одна модель станка – СРП-К «КОНТУР». Она предназначена для изготовления деталей фасадной отделки и опалубки. Управление является ручным, однако потребляемая мощность относительно низка и составляет 150 В. В качестве отличительной особенности устройства выступает лёгкая транспортировка.

Для фигурного раскроя вы можете использовать ЧСФР-2D-02.12.06, который представляет собой станок для 3d-резки пенопласта. Он используется для создания рекламных надписей, высота которых может составить 2 м. С помощью устройства можно создать символику и логотипы. Максимальный размер обрабатываемого листа составляет 200x1200x600 мм.

Конструкция станка

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

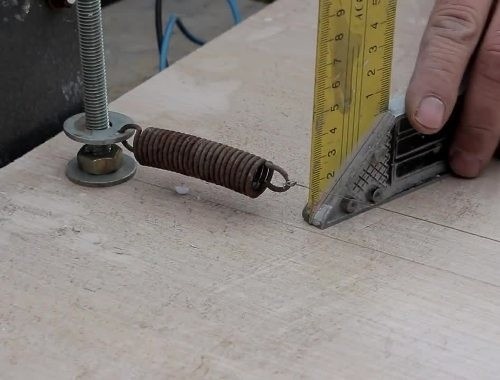

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм2. Выбрать сечение провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм2. Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм2, соединенных параллельно.

После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.

Такой способ соединения токоподводящего медного провода с нихромовым проводом обеспечит большую площадь их контакта и исключит сильный нагрев в месте соединения при работе станка для резки пенопласта. Это подтвердила практика, после продолжительной резки пенопласта, полихлорвиниловая оболочка токоподводящего провода не оплавилась, медный провод в зоне соединения не изменил своего цвета.

Для возможности регулировки толщины резки пенопласта на приспособлении, отвод токоподводящих проводников сделан с петлей. Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. По углам основания прибиты такие же скобки в качестве ножек.

Токоподводящие провода резака, чтобы не запутывались, свиты между собой. На концах проводов для подключения к источнику питания, запаяны накидные клеммы.

Нарезка пенопласта

Сфера применения пенопласта весьма широка. Из этого материала делают детали для авиомоделирования, он используется при изготовлении игрушек и мебели, из него вырезают объемные буквы или скульптурные элементы для рекламы и т. д. Нас интересует вполне конкретная сфера — строительство.

Виды нарезки

В строительстве пенопласт используют как утеплитель для кровель, стен, полов, перекрытий, фундамента и прочих конструкций. В подавляющем большинстве случаев теплоизоляция состоит из листов вспененного полистирола, которые продаются в магазинах и имеют стандартные размеры.

Во время монтажа листов их постоянно требуется подрезать, и здесь возможны такие варианты нарезки:

1. Продольная. Имеется в виду случай, когда вам необходимо разрезать лист пенопласта вдоль его плоскости, например, на две части. Например, сделать из одного листа толщиной 50 мм два листа толщиной 25 мм: здесь не поможет ни нож, ни ножовка;
2. Поперечная. Когда от листа необходимо отрезать кусок нужной формы, то есть резать вы будете перпендикулярно плоскости самого листа. В этом случае можно воспользоваться ножом, пилой и прочими подобными инструментами;

1. Сквозная. Часто в слое теплоизоляции приходится делать отверстия для ввода электрического кабеля, трубы или других коммуникаций. При наличии некоторой сноровки можно обойтись ножом, но есть и более эффективные инструменты, о которых я расскажу;

1. Фигурная. Применяется, когда край листа необходимо вырезать по четко очерченному шаблону с кривыми линиями и сложным профилем. Здесь обычный нож не подойдет, и потребуется специальный инструмент.

Инструмент для резки

Резку пенопласта можно производить разнообразным инструментом. Наиболее популярные:

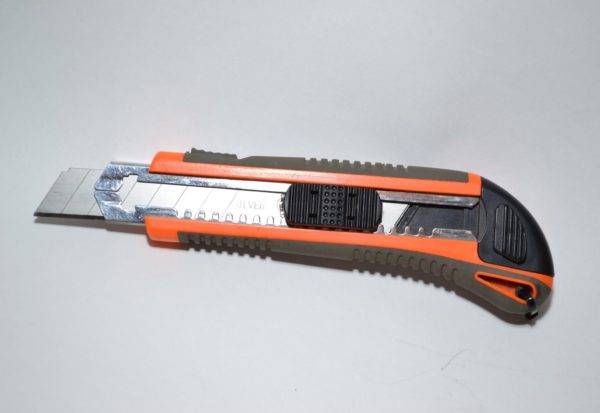

Строительный нож. Во время работ по утеплению для подрезки листов чаще всего используют нож. Это может быть строительный, канцелярский или сапожный нож. Главное, чтобы он был хорошо заточен. Ножом аккуратно проводят по линии реза, сильное давление не нужно. Если лист не прорезан насквозь, его переламывают вдоль прорези;

Ножовка. Для резки толстых листов удобно использовать ножовку по металлу или дереву с мелким зубом. Продаются специальные пилы для пенопласта;

Нихромовая проволока. Отрезок тонкой нихромовой проволоки нагревают путем пропускания через него электрического тока. Закрепленная определенным образом и натянутая раскаленная струна режет пенопласт как масло;

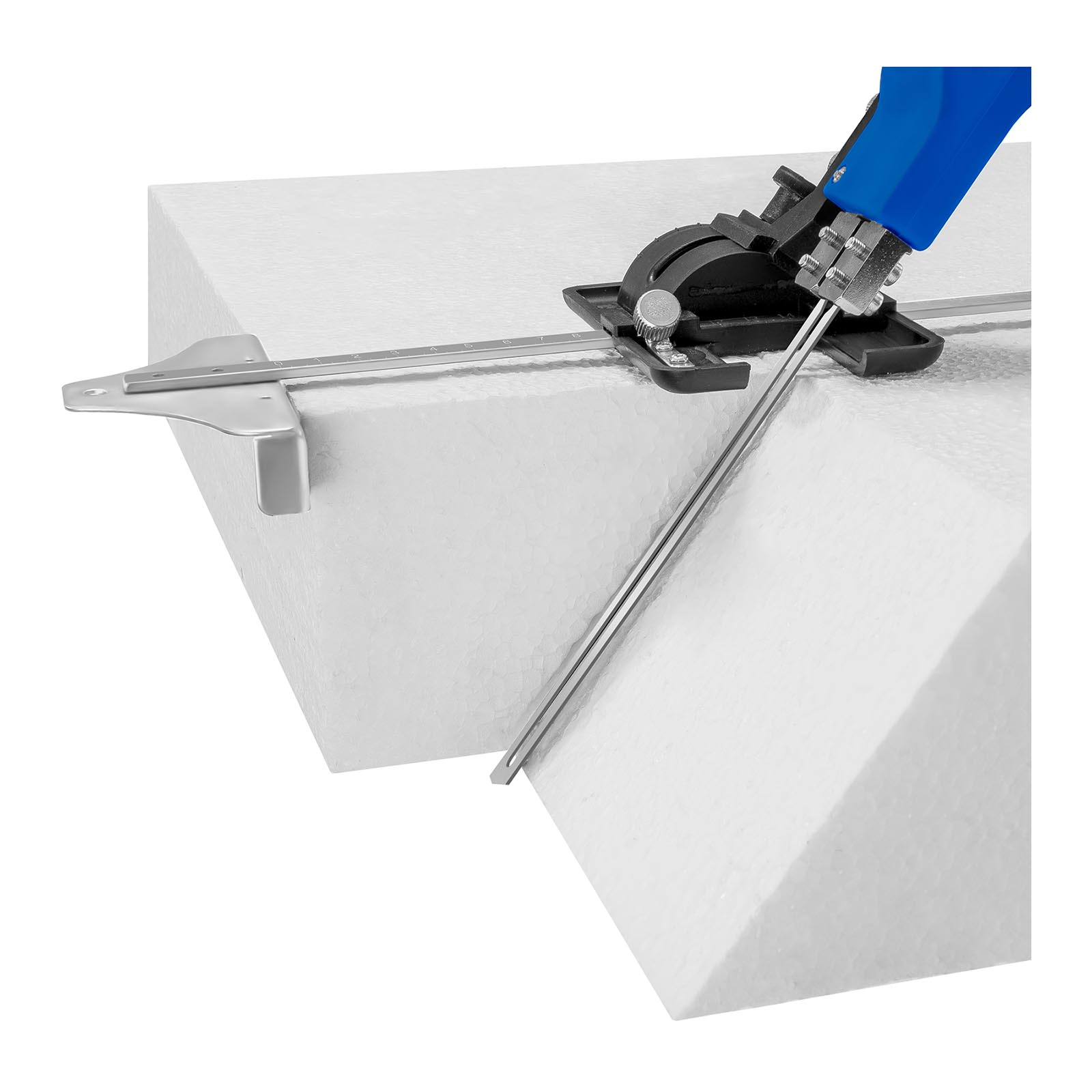

Термонож. По сути это паяльник, жало которого выполнено в форме лезвия ножа. Лезвие разогревается и отлично режет любой пластик, в том числе пенопласт;

Лазерный луч. Резать пенопласт можно с помощью лазера. Эта технология используется при выполнении скульптурных элементов или на крупных производствах для вырезания самых разнообразных форм.

В строительстве чаще всего требуется нарезка ровных прямолинейных форм, с которой вполне справляется нож. Термонож в этом случае — идеальный вариант.

Читать также: Простой регулятор тока своими руками

Если же понадобится продольная резка по толщине, лучше всего подойдет нихромовая струна.
