Талрепы по стандарту DIN 1480
Талрепы, выпускаемые по стандарту DIN 1480, если разобраться в их конструкции, представляют собой достаточно несложное устройство. Основой их конструкции является корпус, который может быть выполнен в виде цилиндра или продолговатого кольца. С обеих сторон корпуса в нем имеются отверстия с резьбой, в которые и вкручиваются рабочие элементы такого устройства. Данные элементы, в зависимости от необходимости, могут иметь оголовки в виде колец, крючков или вилок. Именно к оголовкам и крепится стальной трос, натяжение которого необходимо обеспечить
Что важно, рабочие элементы вкручиваются в отверстия корпуса в разных направлениях
Корпусы талрепов, выполненные в виде цилиндра, могут иметь различное конструктивное исполнение. Так, это может быть открытый или закрытый цилиндр, который используется в тех случаях, когда необходимо защитить резьбовые соединения от пагубного влияния внешних факторов: повышенной влажности, пыли и грязи. Цилиндрические талрепы открытого типа (даже если взглянуть на их фото) позволяют увидеть, как резьбовые концы рабочих элементов сходятся при их закручивании.
Совершенно не случайно оголовки талрепов отличаются таким разнообразием. Более того, в одном таком приспособлении могут быть использованы оголовки как одинаковых, так и разных типов. К примеру, на практике часто можно встретить приспособления для натяжения тросов и канатов с оголовками вилка-вилка, крюк-крюк, кольцо-крюк и др. Подбираются такие оголовки в зависимости от того, какую конструкцию имеет встречный крепеж: конец стального каната или троса. Так, талреп с вилочным оголовком используется для натяжения канатов, на конце которых можно сформировать петлю, которая плотно (впритирку) зайдет между лапками такой вилки.
Талреп цепного типа — рэтчет
Если оголовок натяжного приспособления имеет форму крюка, то, соответственно, натягиваемые тросы или канаты должны оканчиваться кольцами или другими элементами, которые не выскользнут из зацепления с крюком при прикладывании к ним натягивающего усилия. Если же применяется талреп с оголовком в виде кольца, канаты и тросы должны заканчиваться крюками, которые также не должны выскользнуть из зацепления.
Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.
Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.
Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

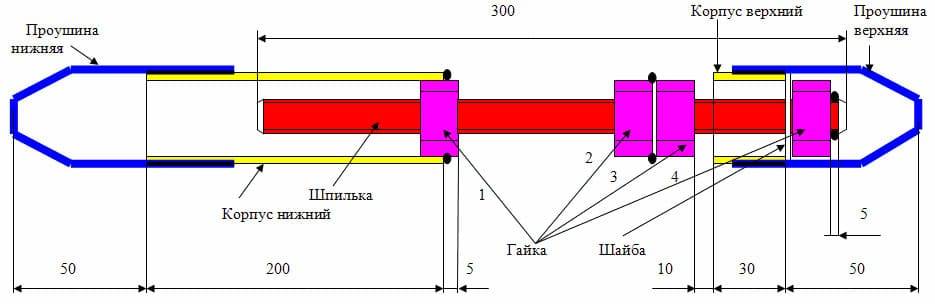

Устройство и принцип работы талрепа
Рассматриваемое приспособление состоит из четырёх деталей:
Литой или штампованной муфты, снабжённой двумя резьбовыми отверстиями. Муфта может иметь вид прямоугольной рамы или эллипса. Пары крюков или иных грузозахватных элементов (стропов), имеющих резьбу на противоположной части. Подкладных шайб, которыми производится более равномерное распределение нагрузки. Стопорных гаек, предотвращающих самопроизвольный проворот захватов.
Отдельную группу составляют цепные талрепы (рэтчеты), в которых натяжение происходит не вследствие постепенного ввертывания захватов в муфту, а за счёт скручивания стяжной цепи, расположенной между грузовыми захватами. Талреп цепной применяется при фиксации на платформах длинномерных грузов. Он состоит из:
Цепи (вантового натяжителя). Двух стропов. Механизма натяжения, который, в свою очередь, включает в себя трещотку и вал, на который насаживается храповое колесо.
В простых конструкциях цепных талрепов вместо храповика предусматривается рычаг, качательным перемещением которого производится выборка слабины натяжения цепи.
Необходимое усилие фиксирования создаётся вследствие вращения стропов. При этом уменьшается расстояние между ними, выбираются зазоры, и обеспечивается натяжение удерживаемого предмета между талрепами.
Муфтовые талрепы преимущественно используются в парном сочетании, что позволяет равномерно распределить усилие натяжения в ветвях стропов. Цепной талреп может быть односторонним. Противоположный конец такого талрепа жёстко закрепляется к опорной части платформы. Однако при этом воспринимается только осевая составляющая усилия натяжения, из-за чего рэтчеты не могут использоваться для подъёма грузов, либо удерживания предметов в вертикальном положении.
Международная стандартизация талрепов
Использование талрепов, особенно крупных размеров, подразумевает под собой сверхсильные создаваемые тяговые усилия в десятки тонн, поэтому проводится строгий контроль над качеством каждой детали талрепа. Ведь в противном случае, при малейшей деформации любого элемента талрепа может произойти аварийная ситуация. Вся выпускаемая продукция обязательно проходит проверку на стандарты качества: ГОСТ 9690 71 (Россия, СНГ), DIN 1480 и DIN 1478 (Германия).
Талреп ГОСТ
Конструкции талрепа ГОСТ подразделяются на следующие типы:
- ОШ — с открытой штампованной муфтой.
- ОС — с открытой сварной муфтой.
- ЗС — с закрытой сварной муфтой.
В свою очередь, все типы талрепа ГОСТ различаются по видам своих конечных крепежей:
- талреп вилка-вилка;
- талреп кольцо-кольцо;
- талреп крюк-крюк;
- талреп вилка-кольцо;
- талреп вилка-крюк;
- талреп крюк-кольцо.
Данные типы талрепа изготавливаются из высококачественной углеродистой стали с ее последующей обработкой защитным металлическим слоем поверх во избежание действия влаги и агрессивных погодных условий. Формы конструкций различаются по объему (длина муфты, винтов и их рабочего хода), по размеру внутреннего диаметра резьбы отверстий в муфте М6-М56.
В большинстве случаев талреп ГОСТ применяется в судостроительной промышленности, при строительстве мостов и высотных зданий, а также в таких рабочих отраслях, где требуются натяжения тросов и проводов, регулирование всякого рода растяжек.

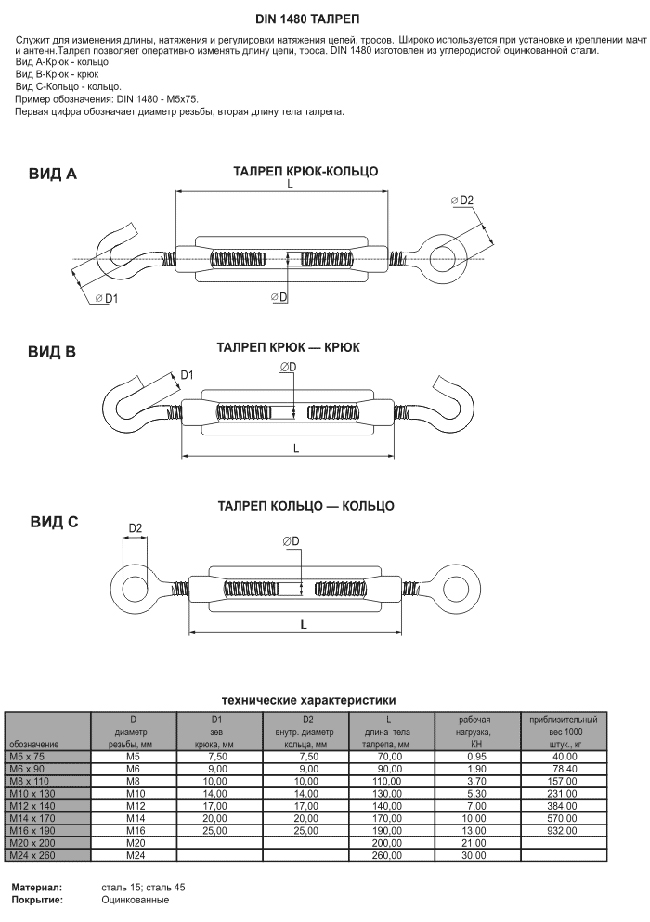

Талреп DIN 1480
Талрепы DIN 1480 изготавливаются из высокомарочной стали S235JR или с нержавеющей стали А2 и А4, соответствуют установленным стандартам немецкого института DIN, являющегося одним из мировых лидеров по стандартизации. Талреп DIN может быть с открытой и закрытой муфтой. Конструкция устройства из стали дополнительно подвергается защите от внешних погодных факторов в виде горячего оцинкования или гальванического покрытия. Данный тип талрепа выпускается с такими видами крепежей, как:
- талреп кольцо-кольцо;
- талреп крюк-крюк;
- талреп кольцо-крюк.
Также, как и талреп ГОСТ, это техническое устройство может иметь множество модификаций, различающихся по длине и ширине конструкции, весу, диаметру резьбовых винтов, допускаемой нагрузки (0.1-20 тс). Есть специальный тип талрепа DIN-мини для бытового применения, где не требуется больших усилий для натяжения. Кислостойкие талрепы из нержавеющей стали марки AISI 316 с закрытым корпусом используются в такой среде, где есть взаимодействие с различными кислотами и едкими субстанциями.
Талреп DIN 1480 широко используется при монтажных/демонтажных работах, для фиксации грузов при перевозке, в строительных работах и эксплуатации надводных кораблей.

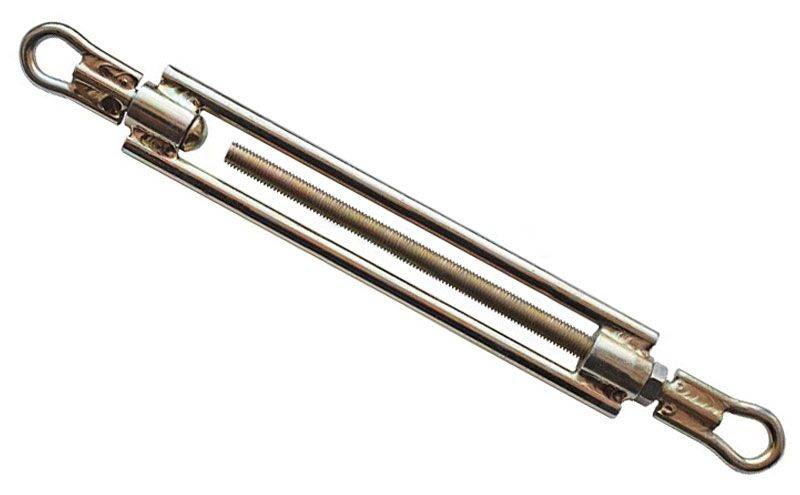

Талреп со стержнем внутри DIN 1478
Этот тип талрепа имеет закрытую муфту и главное его предназначение – грузоподъемные работы, поэтому талреп DIN 1478 еще называют грузовым. Крепежи талрепа в основе своей имеют следующий вид:
Талреп изготавливается из нержавеющей стали с дальнейшей ее поверхностной защитной оцинковкой от коррозии и агрессии погодных условий. Чаще всего этот тип талрепа применяют для грузоподъемных работ (поднятие грузов до 20 тонн), а также для натяжения тросов, цепей и такелажных приспособлений.
Заберите талреп по оптимальной цене!
Компания Абтрон предлагает вам купить талреп в СПб
по очень привлекательным для вас ценам! Мы работаем без каких-либо посредников и имеем четко налаженную структуру прямых связей с нашими партнерами – мировыми лидерами производства в сегменте грузоподъемного и грузозахватного оборудования. Плюс ко всему, строгий контроль на всех этапах производства и работа с исключительно высококлассными специалистами – это одни из главных факторов, давшие нам сильный толчок в развитии.
У нас вы сможете приобрести любую модель талрепа ГОСТ или DIN по вполне достойным ценам, не выходящим за предел средней рыночной стоимости. В удобном каталоге для вас представлен весь широкий ассортимент этого незаменимого в профессиональной деятельности технического устройства. Покупая у нас талреп, вы покупаете настоящее европейское качество и помощь наших специалистов в выборе устройства, исходя из заданных вами характеристик!
| ЗАКАЗАТЬ | |
| ЗАКАЗАТЬ | |
| ЗАКАЗАТЬ | |
| ЗАКАЗАТЬ |
Талрепы грузовые
VRH в закрытом корпусе.
| Размер | Рабочая нагрузка, тн | Разрывное усилие, тн | A, мм | B, мм | C, мм | D, мм | Длина корпуса, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| M6 | 0,2 | 1 | 9 | 18,5 | 4,8 | 175 – 237 | 103 | 0,15 |
| M8 | 0,3 | 1,5 | 9 | 18 | 5,9 | 200 – 290 | 128 | 0,3 |
| M10 | 0,5 | 2,5 | 11,2 | 18,2 | 8 | 235 – 350 | 152 | 0,5 |
| M12 | 0,7 | 3,5 | 18,8 | 30 | 9,5 | 357 – 530 | 237 | 1 |
| M16 | 1,2 | 6 | 19 | 45 | 11,2 | 405 – 540 | 230 | 1,4 |
| M20 | 1,5 | 7,5 | 21 | 39 | 16 | 400 – 548 | 230 | 2,2 |
| M22 | 2,2 | 11 | 23,5 | 39 | 18,6 | 460 – 700 | 305 | 3 |
| M24 | 5 | 25 | 32 | 51,5 | 22 | 575 – 820 | 360 | 4,7 |
| M33 | 7 | 35 | 37 | 64 | 24 | 655 – 920 | 380 | 8,1 |
| M39 | 10 | 50 | 46 | 73,5 | 32 | 715 – 990 | 470 | 11,9 |
| M45 | 13 | 65 | 50,5 | 89 | 36,5 | 775 – 970 | 415 | 18,6 |
| M50 | 17 | 85 | 51,4 | 96 | 43 | 805 – 980 | 413 | 22,6 |
Талрепы такелажные
в открытом корпусе
| Типоразмер метрический | Типоразмер в дюймах | Разрывная нагрузка, тн. | Длина min/max в мм. | Масса/шт.,кг. |
|---|---|---|---|---|
| М6 | 1/4х4 | 0,23 | 200/320 | 0,16 |
| М8 | 5/16х4 | 0,36 | 238/353 | 0,25 |
| М10 | 3/8х6 | 0,54 | 289/441 | 0,37 |
| М12 | 1/2х6 | 0,98 | 330/508 | 0,71 |
| М12 | 1/2х9 | 0,98 | 406/660 | 0,79 |
| М12 | 1/2х9 | 0,98 | 406/660 | 0,79 |
| М12 | 1/2х12 | 0,98 | 482/812 | 1,09 |
| М16 | 5/8х6 | 1,6 | 377/562 | 1,23 |
| М16 | 5/8х9 | 1,6 | 454/714 | 1,56 |
| М16 | 5/8х12 | 1,6 | 530/866 | 1,77 |
| М19 | 3/4х6 | 2,35 | 421/612 | 1,86 |
| М19 | 3/4х9 | 2,35 | 497/764 | 2,48 |
| М19 | 3/4х12 | 2,35 | 574/916 | 2,92 |
| М19 | 3/4х18 | 2,35 | 726/1221 | 3,66 |
| М22 | 7/8х12 | 3,27 | 617/966 | 3,71 |
| М22 | 7/8х18 | 3,27 | 770/1271 | 4,89 |
| М26 | 1х12 | 4,5 | 661/1017 | 5,68 |
| М26 | 1х18 | 4,5 | 814/1322 | 6,87 |
| М26 | 1х24 | 4,5 | 966/1627 | 8,2 |
| М32 | 1 1/4х12 | 6,84 | 750/1118 | 9,34 |
| М32 | 1 1/4х18 | 6,84 | 902/1423 | 11,19 |
| М32 | 1 1/4х24 | 6,84 | 1055/1728 | 12,79 |
| М40 | 1 1/2х12 | 9,7 | 800/1181 | 13,92 |
| М40 | 1 1/2х18 | 9,7 | 952/1485 | 16,67 |
| М40 | 1 1/2х24 | 9,7 | 1104/1790 | 18,45 |
Талрепы DIN 1480
такелажные в открытом корпусе.
Практическое применение талрепов во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивает талреп “вилка-вилка”. Для неответственных операций и бытовых нужд применяется:

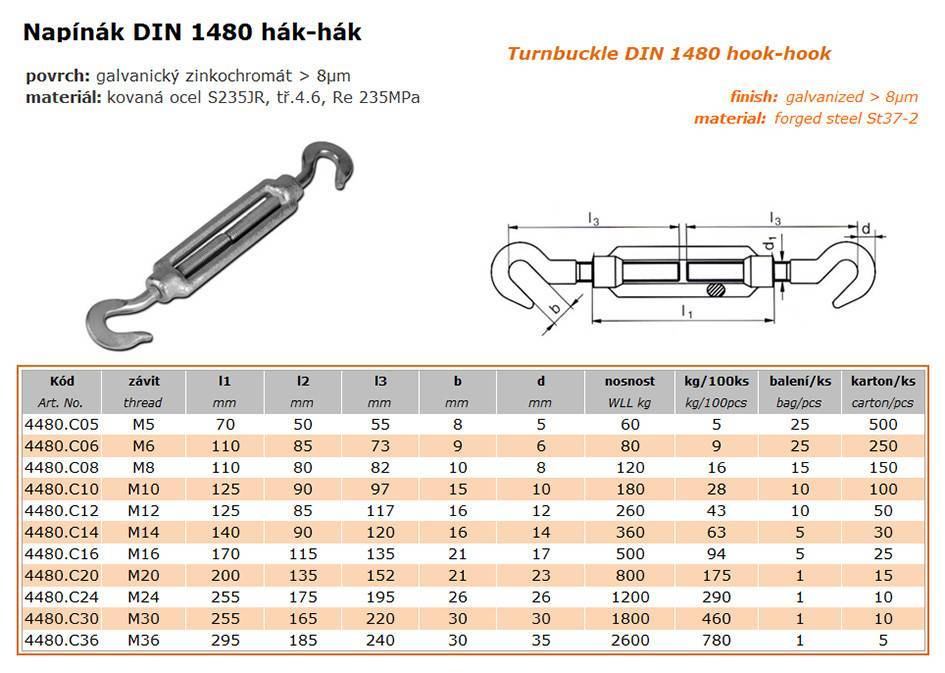

талреп “крюк-крюк”
Следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.
| Типоразмер | Длина min/max в мм. | Разрывная нагрузка, тн. | Масса 100 шт.,кг. | |||||
|---|---|---|---|---|---|---|---|---|
| талреп крюк-кольцо | талреп кольцо-кольцо | талреп крюк-крюк | КОРПУС | КОЛЬЦО | КРЮК | талреп крюк-кольцо | талреп кольцо-кольцо, талреп крюк-крюк | |
| M6 | 172/252 | 167/247 | 180/260 | 1 | 0,1 | 0,04 | 9,5 | 9 |
| М8 | 182/257 | 179/254 | 195/270 | 1,2 | 0,2 | 0,08 | 16,5 | 15,5 |
| М10 | 213/298 | 210/295 | 230/315 | 1,5 | 0,5 | 0,15 | 29 | 27 |
| М12 | 238/318 | 230/310 | 250/330 | 2 | 2 | 0,35 | 43 | 41 |
| М14 | 263/353 | 250/340 | 280/370 | 2 | 2 | 0,35 | 62 | 60 |
| М16 | 320/430 | 330/440 | 320/430 | 3 | 3 | 0,7 | 92 | 100 |
| М20 | 367/497 | 335/465 | 400/530 | 4 | 4 | 1 | 163 | 154 |
| М22 | 398/543 | 268/513 | 428/573 | 5 | 5 | 1,5 | 220 | 200 |
| М24 | 447/617 | 420/590 | 490/660 | 6 | 6 | 2 | 300 | 270 |
| М30 | 512/662 | 510/670 | 530/690 | 8 | 10 | 3 | 460 | 435 |
Правила подбора талрепа
Как и любой другой такелажный элемент, талрепы следует выбирать, исходя из условий конкретных проводимых работ: размеров пространства, необходимости антикоррозийной защиты, веса груза, эксплуатационного усилия на узел.
Вид оголовка подбирается по типу ответной части (крюк фиксируется к кольцу и т. д.). Размер оголовка натяжителя должен соответствовать размеру встречного крепежа. Подбор талрепа под трос производится в случае, если оголовок крепится к канату напрямую, без дополнительных приспособлений. Диаметр резьбы и запас прочности талрепа должны соответствовать предполагаемой силе давления со стороны канатов.
Все необходимые характеристики указываются производителем в специальных таблицах для каждого вида талрепа. Правильный подбор талрепа, исходя из будущих нагрузок на него, позволит продлить срок службы и избежать деформации такелажного элемента.

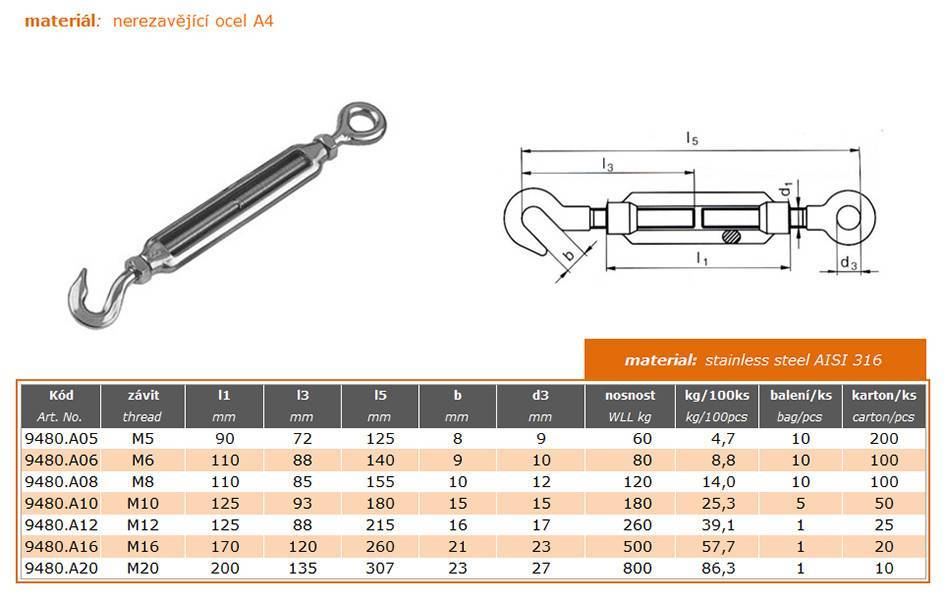

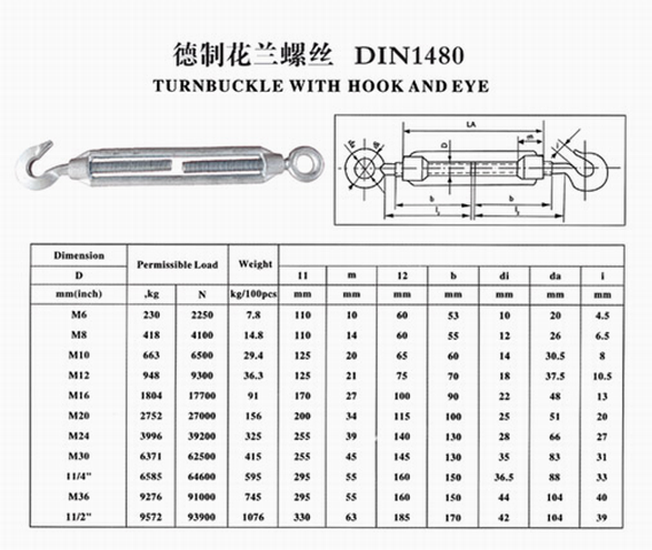

Талреп крюк-кольцо DIN 1480: назначение, особенности, применение
Талреп – это устройство для регулирования силы натяжения тросов и цепей. Название «талреп» происходит от нидерландского слова tаlrеер
. Другое название этого крепежного элемента — стяжка.

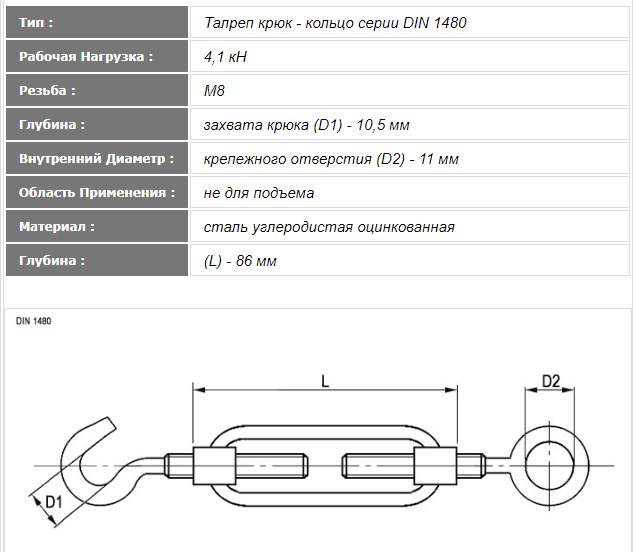

Конструктивно талреп крюк-кольцо DIN 1480
состоит из трех деталей: муфты, крюка и кольца. Муфта на своих противоположных концах имеет по одному отверстию с левой и правой резьбой, которые позволяют максимально совместить оси резьбовых частей крюка и кольца. В местах расположения отверстий конструкция муфты усилена.
Резьбовые части стержней крюка и кольца изготовлены с левой и правой резьбой. Для наглядности их можно сравнить с болтами , имеющими удлиненные стержни, в которых вместо головок обычной шестигранной формынаходятся кольца или крюки. При вращении муфты в направлениях, перпендикулярных ее собственной оси, происходит натяжение или ослабление троса. Концы резьбовых частей кольца и крюка в этом случае сближаются внутри муфты или удаляются по отношению друг к другу, в зависимости от направления вращения муфты.
Кольцо талрепа обычно крепится к прочно закрепленному опорному основанию. На крюк талрепа надевается петля стального троса (каната) или одно из звеньев натягиваемой цепи, противоположные концы которых закреплены на такелажном изделии.
Для усиления прочности петли стального троса для талрепа обычно используют специально предназначенные для этих целей зажимы для стальных канатов DIN 741. Зажимы DIN 741 имеют простую конструкцию. Их использование позволяет значительно сократить время и сэкономить материальные расходы.
Материалом для изготовления талрепов является сталь с нанесенным защитным цинковым покрытием. Согласно требованиям стандарта DIN1480 это сталь типа S235JR, соответствующая DIN EN 10025. Основными размерами талрепов крюк-кольцо DIN1480 являются: размеры внутренней метрической резьбы талрепа и длина талрепа (расстояние между наружными концами отверстий муфты). Размеры резьбы талрепа – стандартные, от М6 до М56. Длина талрепа – от 110 мм до 355 мм. На поверхности крепежа в месте расположения правой резьбы нанесена маркировка размера резьбы талрепа (М10, М12 и т.д.). На конце с левой резьбой маркировка имеет знак левой резьбы (L). Таким образом, если имеет место такая запись:
Талреп крюк-кольцо, DIN 1480,оцинкованный М12х125
то это означает, что данный крепеж выполнен из стали с оцинкованным покрытием, с номинальным размером внутренней резьбы, равным 12 мм, и длина его равна 125 мм (без учета длин крюка и кольца).
Талрепы крюк-кольцо DIN 1480 должны использоваться по своему прямому назначению. Применять их для подъема и перемещения грузов недопустимо. Это может привести к разрушению крепежного изделия.
Товары каталога:
| Зажим для стальных канатов DIN 741 |
| Талреп крюк-кольцо DIN 1480 |
| Шайба А4 ГОСТ 11371-78, DIN 125 |
| Шайба ГОСТ 11371, DIN 125 горячий цинк |
| Шайба ГОСТ 11371, DIN 125 плоская |
| Твитнуть |
comments powered by Disqus
Требования к деталям талрепа
ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:
- Штампованные закрытые муфты.
- Штампованные открытые муфты.
- Литые муфты.
- Сварные закрытые муфты.
- Сварные открытые муфты.
В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.
Читать также: Разновидности подшипников и их назначение фото
Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.
Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).
Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).
Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.
Талрепные муфты изготавливаются под захваты следующих типов:
- ВВ (вилка-вилка).
- ВУ (вилка-кольцо).
- УУ (кольцо-кольцо).
- ГГ (крюк-крюк).
- ВГ (вилка-крюк).
- ГУ (крюк-кольцо).
Скачать прайс лист
Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.
Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.
Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.
Параметры талрепов:
- Ход талрепа: 75 (мм), 112 (мм), 140 (мм), 168 (мм), 185 (мм), 212 (мм), 148 (мм), 165 (мм), 290 (мм), 308(мм).
- Резьба: М6, М8, М10, М12, М14, М16, М18, М27, М36, М42, М48, М52, М56.
- Допустимая нагрузка: 0.1 (тс), 0.3 (тс), 0.8 (тс), 1.6 (тс), 2 (тс), 3.2 (тс), 5 (тс), 8 (тс), 10 (тс), 12.5 (тс), 16 (тс), 20 (тс).
Варианты маркировки:
Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).
Нормативные документы:
Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.
Требования, предъявляемые к деталям талрепа
Из-за закрытости периметра талреп кольцо-кольцо можно использовать не только для фиксацииу груза, но также и для его перемещения в пространстве. Поэтому кольцевой захват отвечает следующим требованиям:
Соотношения размеров должны отвечать требованиям ГОСТ 4751. Опорная плоскость подголовка кольца имеет плоское основание, перпендикулярное оси захвата. Длина резьбовой части хвостовика должна не менее, чем в 2,5 раза превышать диаметр резьбы муфты. Поверхность кольца должна иметь противокоррозионное покрытие (чаще кольцевые захваты подвергают цинкованию, но ГОСТ допускает и хромированные захваты).
Ввиду концентрации рабочих нагрузок на сравнительно небольшой дуге внутреннего диаметра кольца, для изготовления грузовых болтов талрепов кольцо-кольцо используют только качественные конструкционные стали. Если в процессе своей эксплуатации такелаж постоянно испытывает знакопеременные нагрузки (это, в основном, касается внешних конструкций – опор, мачт, антенн), то кольцевые захваты штампуются из низкоуглеродистых конструкционных сталей, например, из стали 20 ГОСТ 1050.
После горячей деформации заготовки подвергают цементации, обеспечивая в результате оптимальное сочетание высокой поверхностной твёрдости с достаточно вязкой сердцевиной, которая хорошо сопротивляется циклически возникающим напряжениям изгиба. Если для кольцевого захвата важнее предельное усилие удержания (что чаще требуется для фиксации предметов внутри помещений), то данную деталь штампуют из стали типа Сталь 40 и выше, и после деформирования подвергают нормализации.
Требования к муфте талрепа ушко-ушко не отличаются от прочих исполнений подобных такелажных узлов. Муфту чаще всего изготавливают штамповкой, что, при открытой конструкции не связано с большим перерасходом металла. Литые и сварные исполнения муфт встречаются значительно реже. Главным образом, для талрепов малой несущей способности.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Талрепы должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.
2.2. Материалы деталей талрепов должны соответствовать указанным в табл. 6.
Таблица 6
| Наименование детали | Материал |
| Муфта штампованная, вилка, ушко, гак, ось с буртиком | Сталь 25 по ГОСТ 1050-74 |
| Труба | Сталь 20 по ГОСТ 1050-74 |
| Струна открытой сварной муфты | ВСт3сп4 по ГОСТ 380-71 |
| Гайки сварных муфт | ВСт3сп2 по ГОСТ 380-71 |
| Шайба закрытой сварной муфты | ВСт3сп по ГОСТ 380-71 |
(Измененная редакция — «Информ. указатель стандартов» № 12 1973 г.).
Допускается применение других материалов, механические свойства которых не ниже свойств материалов, указанных в табл. 6.
2.3. Качество материалов кованых деталей должно соответствовать категории прочности КП 25 по ГОСТ 8479-70. Для остальных деталей несущих элементов предел текучести стали — не менее 23 кгс/см2.
2.4. Допуски на размеры штамповок — по ГОСТ 7505-74.
2.5. Контргайки — по ГОСТ 5916-70 и по ГОСТ 10607-72.
2.6. Труба — по ГОСТ 8734-75.
2.7. Метрическая резьба — по ГОСТ 9150-59, предельные отклонения болтов — 8g
, гаек — 7Н по ГОСТ 16093-70, сбеги — по ГОСТ 10549-63. Проточки в резьбах не допускаются. Резьба должна быть чистой, без вмятин, рисок, заусенцев и сорванных ниток.
(Измененная редакция — «Информ. указатель стандартов» № 12 1973 г.).
2.8. Сварка должна проводиться электродами, механические свойства которых не ниже типа Э 42 А по ГОСТ 9467-75. Сварные швы должны быть зачищены.
2.9. В деталях талрепов не должно быть трещин, раковин и других пороков, влияющих на прочность и товарный вид изделий. Поверхности деталей должны быть чистыми, острые кромки должны быть скруглены.
2.10. Хвостовики вилок, ушек и гаков должны изготавливаться с правой и левой резьбой.
2.11. Все детали талрепов должны иметь покрытия по ГОСТ 9791-68, обеспечивающие эксплуатацию талрепов в обычных и тропических условиях.
2.12. Срок службы талрепов на судне — не менее 15 лет.
Устройство и характеристики
Талреп – разновидность винтовых стяжек.
Его конструкция состоит из следующих элементов:
• Муфта – корпус с двумя отверстиями, в которых нарезана разнонаправленная резьба с противоположных сторон.
• Пара грузозахватных элементов.
Каждый из них является стержнем с нарезанной резьбой, с противоположной стороны которого расположен крепежный зацеп – оголовок.
Оголовок может быть разной формы формы: в виде вилки, крюка (гака) или кольца (петли).
• Подкладные шайбы – предназначены для равномерного распределения нагрузки.
• Стопорные гайки – предотвращают самостоятельное ослабление натяжителя. Они вместе с шайбами входят в комплект этого инструмента.
Принцип работы устройства заключается во встречном движении оголовков при вращении корпуса.
Если стяжку необходимо ослабить, вращение муфты выполняется в противоположную сторону.
Выборка слабины каната, при небольшом диаметре стержней и невысокой нагрузке, может выполнятся вручную.
Стягивание осуществляется при помощи различных рычажных приспособлений, например, стальных стержней.
Использование талрепов в работе обосновано:
• Надежностью конструкции;
• Простотой использования;
• Компактностью.
Требования к характеристикам регламентированы следующими стандартами:
• ГОСТ 9690-71 – отечественная стандартизация
• DIN 1748 и DIN 1480 европейская стандартизация
• ASTM F1145-05 –стандарт США
• ОСТ 5.2314-79 – отечественный стандарт для судовых талрепов
Муфты
Согласно ГОСТ 9690-71, муфты производят тремя способами:
• Штампованные;
• Литые;
• Сварные.
Кроме этого, их делают закрытого и открытого типа.
Последние имеют несущую способность до 6,3 тонн.
Для закрытого корпуса — до 20 т.
При этом для сварных изделий любой конструкции этот показатель не превышает 1,5т.
Материал
При изготовлении используются следующие стали:
• Марки 35 высокого качества, согласно ГОСТУ 1050.
Степень прочности на растяжение достигает 540 МПа.
Самый распространенный вариант.
• Модификации Ст. 3, Ст. 3кп, согласно ГОСТу 380.
Сталь подвергается термической обработке, после чего ее прочность на растяжение достигает 450 МПа.
Используется там, где нет больших нагрузок.
Защитные покрытия:
• Цинк-ламельное;
• По методу горячего цинкования;
• Гальваническое.
Изделия, на которые предполагается воздействие агрессивных сред, изготавливаются из нержавеющей стали типа 10Х17Н13М2Т (аустенитная с устойчивостью к кислотной среде).
Такие кислостойкие талрепы используются в местах с повышенными требованиями.
Размеры и вес
Параметры талрепов:
• Ход: 75 – 308 мм.
• Диаметр резьбы: M6 – M56.
• Допустимая нагрузка: 0,1 – 20 тс (тонн силы).
• Общая длина типовых изделий: 230 – 603 мм.
• Вес типовых изделий (зависит от конструкции и материала изготовления): 0,05 – 60 кг и более.
Виды приспособлений для натяжения тросов
Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.
Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.
В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.
Выбор талрепа. Размеры и характеристики
Определяющим параметров для выбора является эксплуатационная нагрузка, причём для талрепов, предназначенных для фиксации предметов в вертикальном положении, а также агрегатов типа лифтов и подъёмников такие нагрузки определяют с запасом в 600…900%.
Для безопасности фиксации предмета или груза важное значение имеет также степень охвата стропом захвата талрепа. Это особенно касается талрепов типа ГГ, где открытая часть оголовка крюка не исключает соскальзывания груза. Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа
Наиболее безопасны в этом отношении талрепы вилка-вилка, в которых крепёжный палец изготавливается из закалённой стали, и полностью перекрывает крюк стропа.
Ориентировочные предельные нагрузки в зависимости от типоразмера резьбы и типа грузового захвата – вилка, ушко и крюк – составляют соответственно, кг:
- для М6 – 100 и 40;
- для М8 – 200 и 80;
- для М10 – 500 и 150;
- для М12 – 2000 и 350;
- для М16 – 3000 и 700;
- для М20 – 4000 и 1000;
- для М24 – 6000 и 2000;
- для М30 – 10000 и 3000.
Выбор рэтчета производится по калибру цепи и её длине:
- для калибра 6 мм максимальная нагрузка — 4000 кг;
- для калибра 8 мм — 6300 кг;
- для калибра 10 мм — 10000 кг;
- для калибра 12 мм — 15000 кг;
- для калибра 16 мм — 20000 кг.
Важны также размеры и масса талрепов. Завод-изготовитель обязан сертифицировать выпускаемые им талрепы, снабжая каждое изделие соответствующей информацией о пределах его безопасного применения.
При постоянной и продолжительной эксплуатации талрепы подлежат обязательной поверке, которая производится по технологии, приведённой в ГОСТ 9690-71.
Цена талрепов зависит от их исполнения и грузоподъёмности. Цена муфтных талрепов находится в диапазоне 400…1500 руб., рэтчетов – от 9000 до 16000 руб.
Ресивер компрессора. Точный расчёт и подбор
